Josef Kihlberg F561 User manual

06.14
F561
Manual bottom stapler
Manuell bottenhäftare
Manuelle Bodenheftmaschine
Agrafeuse manuelle pour fonds et côtés de cartons
From series no 1304461
Från serienummer 1304461
Ab Serie-Nr. 1304461
A partir du no de série 1304461
ENGLISH 3
SVENSKA 14
DEUTSCH 26
FRANÇAIS 38
Before using the
bottom stapler, read the
operating instructions
carefully.
Läs igenom bruks-
anvisningen noga innan
du använder maskinen.
Vor dem Gebrauch der
Bodenheftmaschine
die Betriebsanleitung
aufmerksam lesen.
Avant l’utilisation de
l’appareil, consultez
soigneusement le
mode d’emploi.
OPERATING INSTRUCTIONS Translation of original manual
BRUKSANVISNING Original bruksanvisning
BETRIEBSANLEITUNG Übersetzung der Originalbetriebsanleitung
MODE D‘EMPLOI Traduction du mode d’emploi original

206.14
Josef Kihlberg F561
1TECHNICAL DATA
TABLE OF CONTENTS
Weight 42 kg (92,6 lbs)
Dimensions Length 920 mm (36.2“)
Width 750 mm (29.5“)
Height 1350 mm (53.1“)
Magazine capacity 300 staples
Staple leg length 15–22 mm (5/8“ - 7/8“)
Throat depth 400 mm (15.7“)
Free anvil height 860 mm (33,9“)
FASTENERS
Staple JK561-15K (5/8“) Art.No 400145
Staple JK561-18K (3/4“) Art.No 400153
Staple JK561-22K (7/8“) Art.No 400158
Page
1 Technical data 2
2 General information 3
2.1 Information on environmental protection 3
3 Safety instructions 4
4 Description 5
4.1 Design 5
4.2 Function 5
5 Initial operation 6
5.1 Installation 6
6 Operating instructions 7
6.1 Loading the bottom stapler 7
6.2 Operating the bottom stapler 8
6.3 Control the clinch 9
7 Preventive and corrective maintenance 10
7.1 Lubrication 10
7.2 Cleaning the bottom stapler 10
7.3 Removing jammed staples 10
7.4 Adjustment stapling head bearing 11
7.5 Adjustment staple clinch 11
7.6 Replace stapling head 12
7.7 Replace feed spring or pusher 12
7.8 Replace driver blade or return springs 12
8 Trouble shooting 12
9 Spare parts kit 50
9 Parts list with recommended wear parts 51
Exploded drawing 52
10 Parts list - Head HH561/12-22 53
Exploded drawing 54
SE JOSEF KIHLBERG AB
Industrigatan 37B
SE-544 50 HJO
Telephone: [phone]
Fax: [phone]
E-mail: [email protected]
Internet: www.kihlberg.com
DECLARATION OF CONFORMITY
We take sole responsibility for declaring that the
bottom stapler F561, to which this declaration re-
fers, is in full compliance with the current require-
ments of the guidelines laid down by the council
on 17th May 2006 (2006/42/EG) “Machine
Guidelines“.
Complies with norms: ISO 12100:2010
SE-544 50 HJO, 18.08.2014
Production Manager:
Anders Pettersson
Agent for the publication of technical documentation:
Josef Kihlberg AB, Industrigatan 37B SE-544 50 HJO

06.14 3
Josef Kihlberg F561
CAUTION!
Used where there is
danger to life and health.
WARNING!
Used for danger which
can cause material
damage.
NOTE!
Used for general infor-
mation and information
which if not followed can
cause faults in the
operating sequence.
2 GENERAL INFORMATION
These operating instructions are intended to simplify
familiarisation with the bottom stapler and the pos-
sibilities of application for the intended purpose. The
operating instructions contain important information
concerning the safe, proper and efcient use of the
bottom stapler. Observation of the information will help
to avoid danger, reduce repairs and stoppages and
increase the reliability and service life of the bottom
stapler.
The operating instructions must always be available
at the place of operation of the bottom stapler. They
must be read and observed by all persons concerned
with work on the bottom stapler. This work specically
includes operation, relling of operating material, fault
elimination and maintenance.
In addition to the operating instructions and the regu-
lations for accident prevention effective in the country
of use and place of application, the recognised tech-
nical regulations for safety and proper working must
also be observed.
2.1 INFORMATION ON ENVIRONMENTAL
PROTECTION
This bottom stapler is manufactured without any
physical or chemical substances which could be
dangerous to health. For disposal of all the parts, the
governmental instructions must be observed.

406.14
Josef Kihlberg F561
Use for the intended purpose
The bottom stapler is intended for stapling corrugated
cardboard.
This bottom stapler was designed and manufactured
for safe handling during the stapling operation.
Possible misuse
The bottom stapler is designed to be used only with
corrugated cardboard.
Servicing
The following maintenance work must be carried out
at regular intervals, varying with working conditions
and workload:
– clean the bottom stapler regularly.
– check the condition of the bottom stapler at regular
intervals for defects or worn parts. Never use a
bottom stapler that has defective or worn parts
(for sevice work refer also to chapters 7.1 and
7.2).
3SAFETY INSTRUCTIONS
Inform yourself!
Read the operating
instructions carefully.
Protect yourself!
When operating the
bottom stapler, wear eye,
and/or ear protection.
Warning: Danger of
crushing!
Do not put your ngers
underneath the protector.
Do not remove protection
covers.
Original
JOSEF KIHLBERG
staples must be used
exclusively.
Original
JOSEF KIHLBERG
spare parts must be
used exclusively!
Not using original spare
parts will void the warran-
ty and the liability.
.,+/%(5*
2ULJLQDO
KIHLBERG
Original

06.14 5
Josef Kihlberg F561

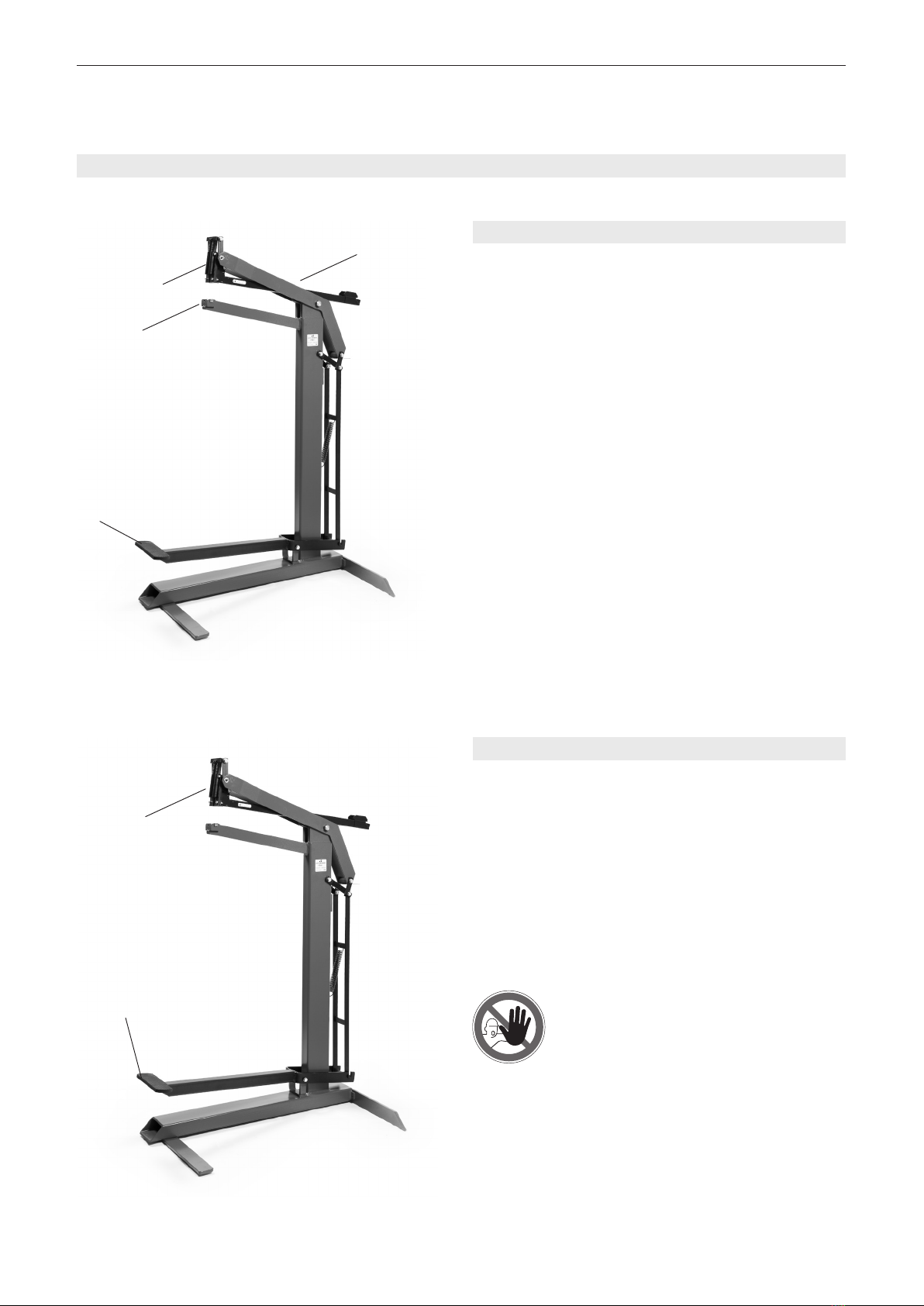

4DESCRIPTION
4.2 FUNCTION
1. The stapling head (Fig. 2/1) is activated by the
treadle (Fig. 2/2).
2. When you press the treadle presses the stapling
head (Fig.2/2) against the manually positioned
carton.
3. The stapling head automatically pushes a staple
through the carton and the staple clinches against
the anvil.
4. When you release the treadle the stapling
head is returned and the bottom stapler is ready
for next stapling.
4.1 DESIGN
1 Stapling head
2 Anvil
3 Treadle
4 Pusher
Fig. 1
Fig. 2
Warning: before stapling, ensure that
no part of your body is underneath
the stapling head.
3
2
1
4
1
2

606.14
Josef Kihlberg F561

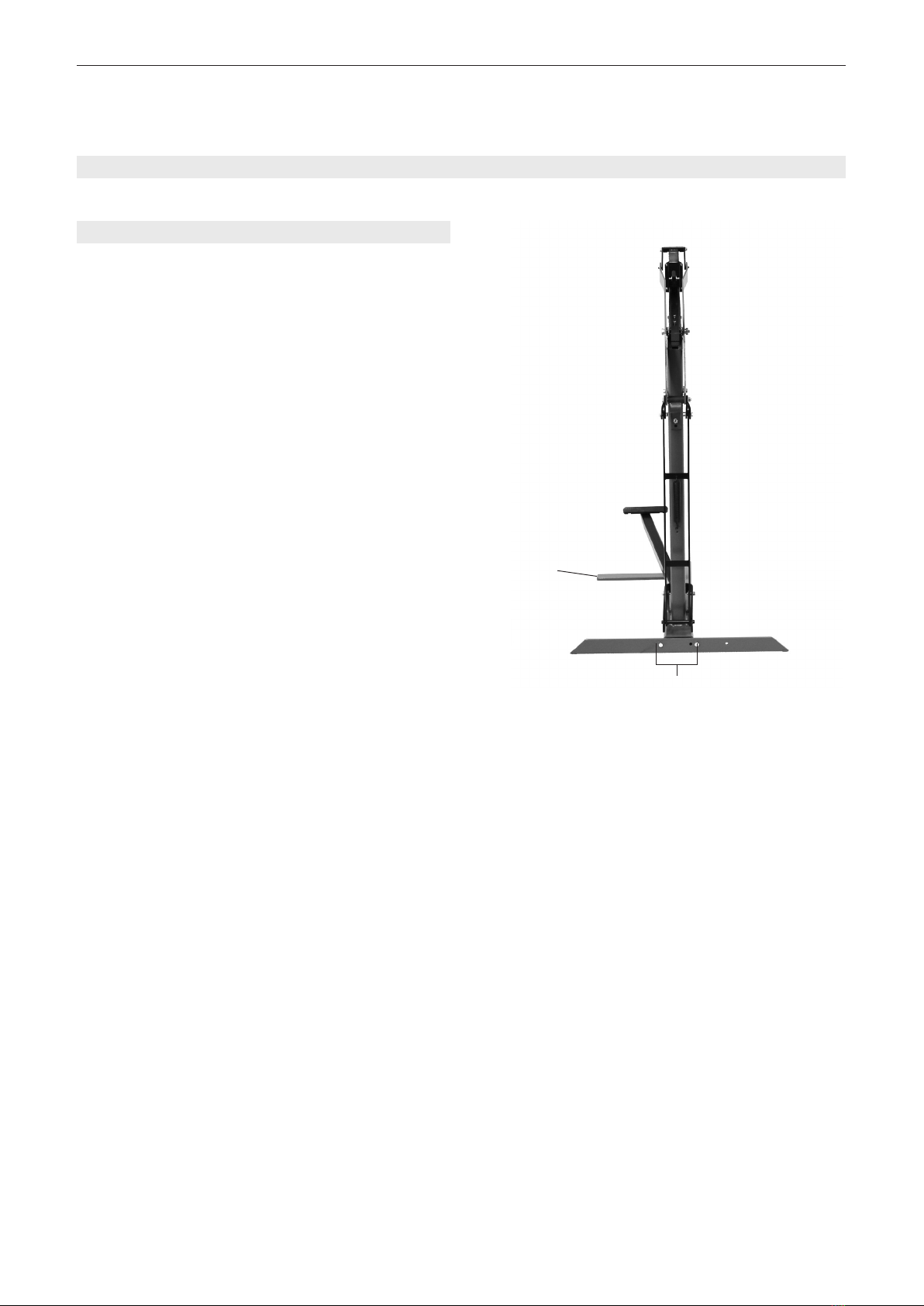

5INITIAL OPERATION
Fig. 3
5.1 INSTALLATION
The bottom stapler is delivered with the rear foot dis-
assambled. Assemble as following:
1. Remove the bottom stapler and the rear foot from
the carton.
2. Assemble the rear foot (Fig. 3/1) and support (3/2)
according to Fig. 3. Tighten the screws.
3. Place the bottom stapler on level, rm and clean-
working ground.
1
2

06.14 7
Josef Kihlberg F561

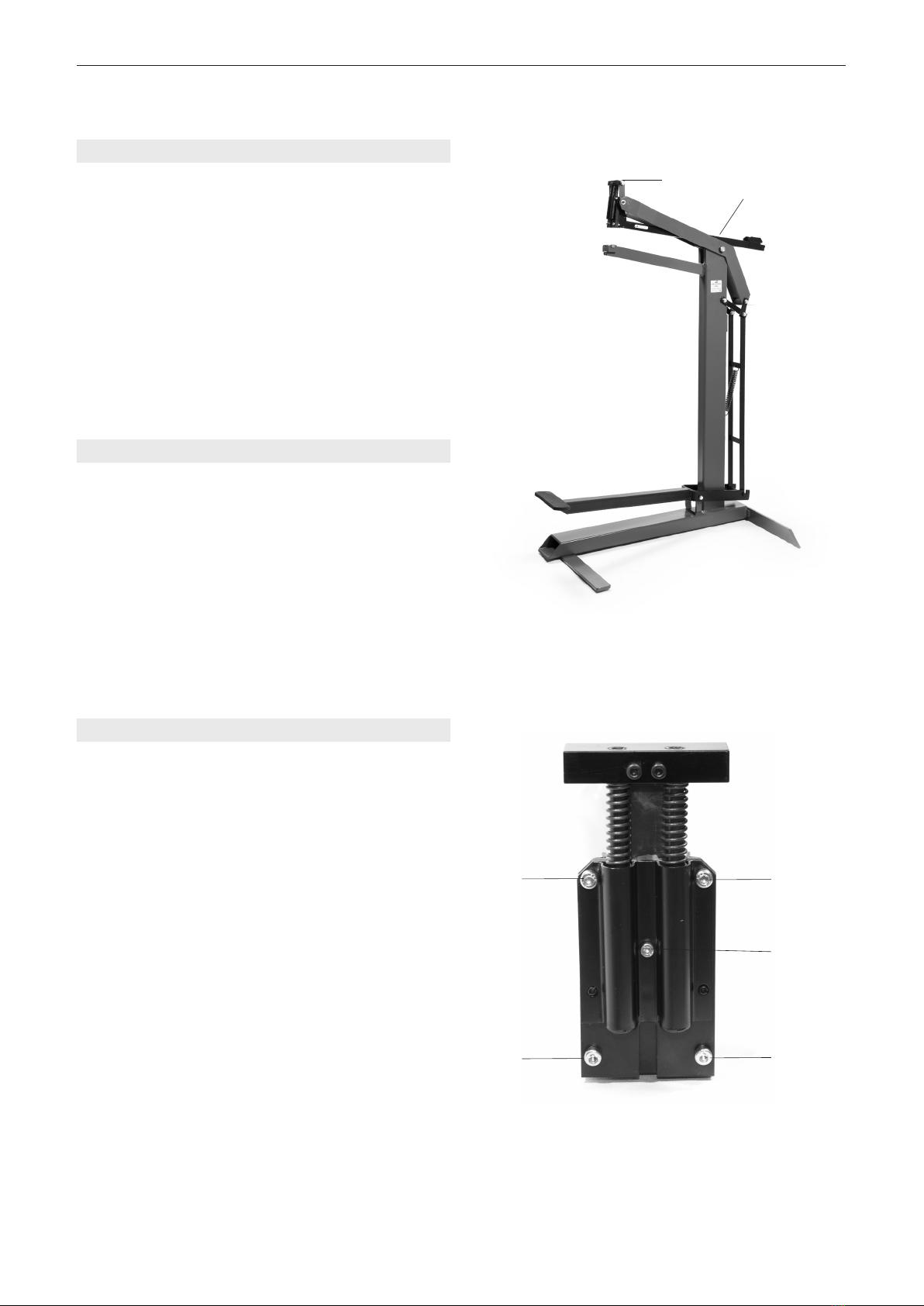

6OPERATING INSTUCTIONS
Fig. 5
Fig. 6
6.1 LOADING THE BOTTOM STAPLER
– Always use Josef Kihlberg original staples
JK561-15, JK561-18 or JK561-22.
The correct type of staple is marked on the left side
of the magazine.
– Pull the pusher back and lift up the pusher into its
rear holder.
– Insert staple strips from the rear.
– Do not overload the magazine.
– Release the pusher.
Do not release the pusher directly from
the rear when the magazine is empty,
carefully guide it forward.
Fig. 4

806.14
Josef Kihlberg F561

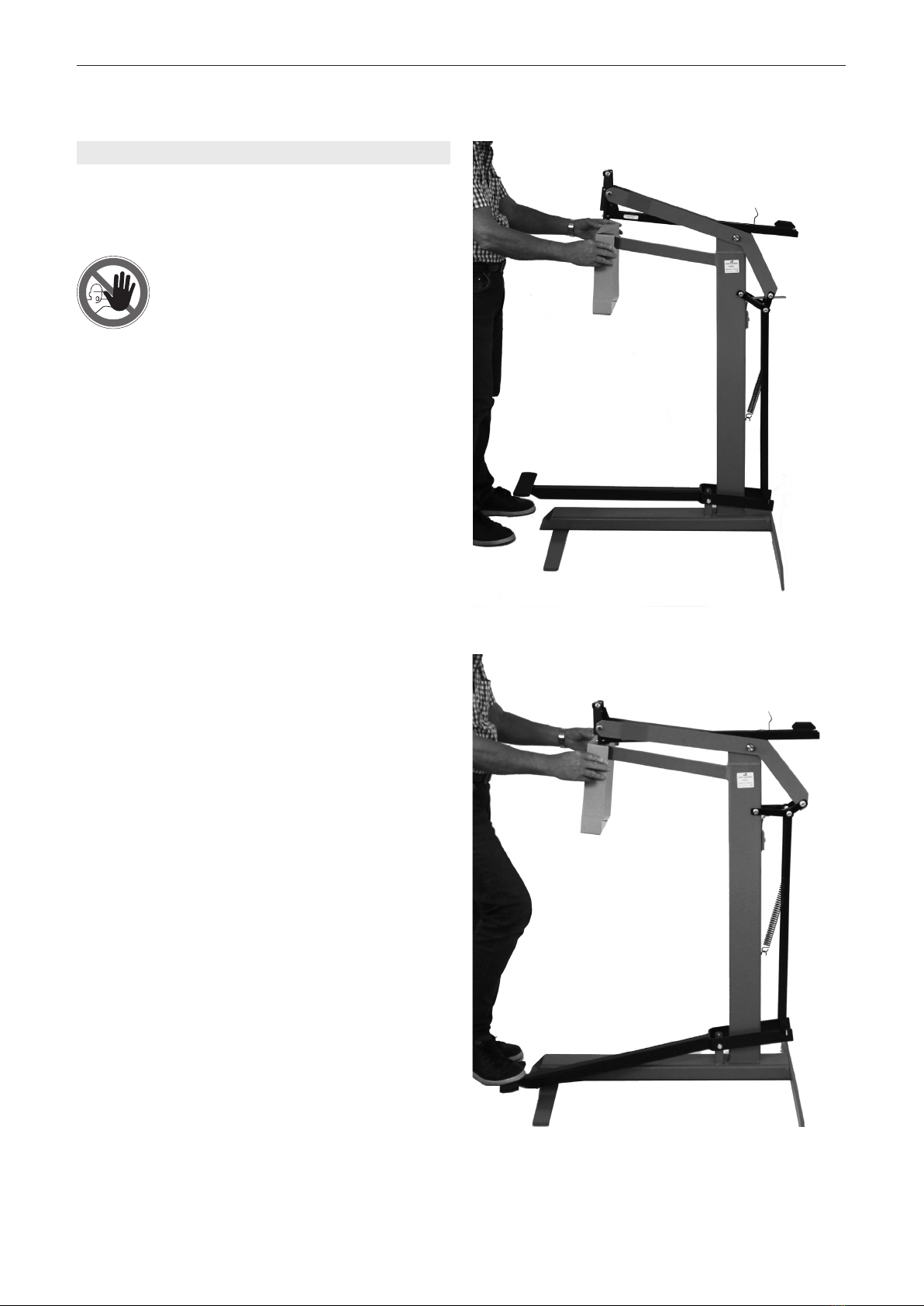

6.2 OPERATING THE BOTTOM STAPLER
– Load the stapling head with staples, (refer to chap-
ter 6.1). Ensure to use the right length of the staple
(refer to chapter 6.3).
– Place the carton on the anvil holder.
– Press the treadle
– The stapling head presses the carton and
automatically clinches the staple against the anvil.
Fig. 7
Fig. 8
Warning: before stapling, ensure that
no part of your body is underneath
the stapling head

06.14 9
Josef Kihlberg F561
6.3 CONTROL THE CLINCH
1Good clinch.
2 Leg length of the staple too long.
3 Leg length of staple too short.
Always use Josef Kihlberg original
staples: JK561-15, JK561-18 or JK561-22.
Fig. 9
– When you release the treadle the stapling head will
return.
– Move the carton to the next staple position and
press the treadle again. Repeat until the correct
amount of staples have been used.
Fig. 10
To short
Correct
To long staple
Fel
To short
Correct
To long staple
Fel
To short
Correct
To long staple
Fel
3
2
1

10 06.14
Josef Kihlberg F561
Fig. 11
2
11
1 1
7PREVENTIVE AND CORRECTIVE MAINTENANCE
7.1 LUBRICATION
The linkage bearings are greased at delivery.
At regular intervals (monthly) lubricate them with oil.
Also lubricate the moving parts in the stapling head
with a few drops of oil.
7.2 CLEANING THE BOTTOM STAPLER
This bottom stapler does not require special servicing.
It only needs regular cleaning with a non-aggressive
(non-corrosive) cleaning agent. Do not remove any
parts for cleaning purposes!
– Check if all screws and nuts are securely tighten-
ed.
– Pull the pusher back to take the pressure off the
staple strip.
– Slightly loosen the ve screws (Fig. 11/1 and 11/2)
that hold the front plate one turn.
– Remove the jammed staple downwards.
– Retighten the ve screws.
7.3 REMOVING JAMMED STAPLES

06.14 11
Josef Kihlberg F561
7.5 ADJUST STAPLE CLINCH
Each bottom stapler is tested carefully before delivery.
Following rough treatment during transport a screw
may become loosened and the anvil may therefore
have to be adjusted. Incorrect stapling may occur
(Fig. 13/1).
– Press down a staple (Fig. 14/1) by hand until the
staple legs are visible or insert a single staple into
the canal.
– Move the staple head down towards the anvil (Fig.
14/2) and check that the staple legs hit the anvil sym-
metrically.
– If necessary, loosen the screw (Fig. 14/3) and cen-
tre the anvil to the staple. Remember to tighten the
screw after adjustment.
– Make a test stapling in a piece of cardboard. If the
anvil is correctly adjusted, the clinch should be as
shown in (Fig. 13/2).
7.4 ADJUSTMENT OF STAPLING HEAD BEARING
Upon delivery, the stapling head bearing is tight but
easily movable. After being in use for a while, the be-
aring will have become worn and must be readjusted
as follows:
– Loosen nut (Fig. 12/1) and screw (Fig. 12/2).
– Tighten screw (Fig. 12/2) to obtain just enough play.
– Lock with nut (Fig. 12/1).
Fig. 13
To short
Correct
To long staple
Fel
2
To short
Correct
To long staple
Fel
1
Fig. 12
1 2
Fig. 14
1
2
3

12 06.14
Josef Kihlberg F561
7.7 REPLACE FEED SPRING OR PUSHER
1. Remove the stapling head as per (7.6).
2. Remove the tension pin (pos. 22, exploded draw-
ing on page 53) with a punch with size 4,9 mm.
3. Dismantle the o-ring (pos.26) holding the lockpin
(pos. 24) and remove the pin.
4. Remove the pusher (pos. 12), feed spring
(pos. 18) and rollers (pos. 25).
5. Replace defective parts.
6. Assemble in reverse order.
7. Assemble the stapling head to the machine.
8. Adjust the stapling head as described (7.5)
7.6 REPLACE STAPLING HEAD
1. Remove the remaining staples and place the
pusher in its forward position.
2. Disassemble the two hexscrews holding the links
to the stapling head. (Fig. 15/1)
3. Disassemble the two cylinder screws holding the
stapling head to its bearing. (Fig. 15/2)
4. Replace the stapling head and assemble in
reverse order.
5. Adjust the stapling head to the anvil as described
(7.5).
Fig. 15
7.8 REPLACE DRIVER BLADE / RETURN SPRINGS
1. Remove the stapling head as per chapter (7.6).
2. Dismantle the four screws (Fig. 16/1) and remove
the unit from the rail.
3. Dismantle the screw (Fig. 16/2) and remove the
spring guide.
4. Insert a large screwdriver into the channel and
turn until the pins get lose from the front plate.
5. Remove the driver blade (pos. 6, exploded draw-
ing on page 53).
6. Remove the defective parts and replace.
7. Assemble in reverse order. Please note that the
bevel at the driver blade must be turned to the
rear against the staples rail
8. Assemble the stapling head to the machine (7.6).
9. Adjust the stapling head as described (7.5)
Fig. 16
12
2
11
1 1

06.14 13
Josef Kihlberg F561
8TROUBLE SHOOTING
FAULT
Staples are not feed properly
Staples are deformed when inserted
Removing a staple which has got stuck
ELIMINATION
– Check if the right type of staples is used.
Always use Josef Kihlberg original staples.
– Check if the feeder spring is not defective. If
necessary replace.
– Check if the staple pusher is not defective. If
necessary replace.
– Clean the staple track.
– Check return spring in the stapling head. If
necessary replace.
– Check if stapling head bearing has no play (refer
to chapter 7.4).
– Check if anvil is properly centered. (refer to chap-
ter 7.5).
Check if driver is not damaged. If necessary
replace.
– Check if the staple channel is clean.
– Refer to chapter 7.3.

14 06.14
Josef Kihlberg F561
1TEKNISK DATA
INNEHÅLL
Vikt 42 kg (92,6 lbs)
Mått Längd 920 mm (36.2“)
Bredd 750 mm (29.5“)
Höjd 1350 mm (53.1“)
Magasinskapacitet 300 klammer
Klammerlängd 15 - 22 mm (5/8“ - 7/8“)
Häftdjup 400 mm (15.7“)
Fri städhöjd 860 mm (33.9“)
KLAMMER
Klammer JK561-15K (5/8“) Art.Nr 400145
Klammer JK561-18K (3/4“) Art.Nr 400153
Klammer JK561-22K (7/8“) Art.Nr 400158
Page
1 Tekniska data 14
2 Allmänt 15
2.1 Miljöinformation 15
3 Säkerhetsföreskrifter 16
4 Beskrivning 17
4.1 Sammansättning 17
4.2 Funktion 17
5 Idrifttagande 18
5.1 Installation 18
6 Användning 19
6.1 Ladda bottenhäftaren 20
6.2 Användning av bottenhäftaren 20
6.3 Kontrollera klammerns bockning 21
7 Förebyggande och avhjälpande underhåll 22
7.1 Smörjning 22
7.2 Rengöring av bottenhäftaren 22
7.3 Avlägsna en klammer som fastnat 23
7.4 Inställning av häfthuvudets lagring 23
7.5 Inställning av städ
7.6 Byte av häfthuvud 24
7.7 Byte av frammatarfjäder eller frammatare 24
7.8 Byte av drivare eller returfjäder 24
8 Felsökning 25
9 Reservdelssatser 50
10 Reservdelslista 51
Sprängskiss 52
11 Reservdelslista - häfthuvud 53
Sprängskiss 54
SE JOSEF KIHLBERG AB
Industrigatan 37B
SE-544 50 HJO
Telefon: [phone]
Fax: [phone]
E-post: [email protected]
Hemsida: www.kihlberg.com
SVENSKA
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
Försäkrar härmed att bottenhäftaren F561, är till-
verkad enligt följande harmoniserande standarder:
SS-EN ISO 12100:2010 samt följer rådets direktiv:
2006/42/EG
SE-544 50 HJO, 18.08.2014
Produktionsansvarig:
Anders Pettersson
Behörig att ställa samman den tekniska dokumentation
[phone]:

06.14 15
Josef Kihlberg F561
2 ALLMÄNT
Denna manual är framtagen för att förenkla kännedo-
men om bottenhäftaren och dess handhavande och
applikationer. Manualen innehåller viktig information
angående säkerhet, korrekt och effektiv användning.
Genom att iakttaga denna information hjälper det till
att förhindra olyckor och reducera reparationer och
driftstörningar och förlänga livslängden på bottenhäf-
tare.
Manualen skall alltid hållas tillgänglig i arbetsområdet
för bottenhäftaren. Den skall läsas och förstås av all
personal som använder häftaren.
Som tillägg till maualen skall bestämmelse för före-
byggande olycksfallsrisker följas för det land där
produkten används. Det skall också iakttagas tekniska
förordningar angående säker och riktig användning.
FÖRBUD!
Symbolen används vid
fara för liv och lem.
VARNING!
Symbolen används vid
risk för materiella skador.
OBSERVERA
Symbolen används för
allmänna instruktioner
samt för instruktioner
som måste följas för att
undvika störningar
i driften.
2.1 MILJÖINFORMATION
Denna bottenhäftare är tillverkad utan några fysisk
eller kemiska substanser vilka kan vara farliga för
hälsan. För avfallshantering av samtliga delar skall
regeringens lagar och förordningar följas.

16 06.14
Josef Kihlberg F561
Användningsområde
Bottenhäftaren är avsedd för att häfta wellpappkarton-
ger.
Bottenhäftaren är konstruerad för säker hantering
under klamringen.
Möjlig felanvänding
Bottenhäftaren är konstruerad för att enbart häfta i
wellpapp.
Underhåll
Följande underhåll måste genomföras regelbundet
beroende på arbetsmiljö och volym:
– regelbunden rengöring av bottenhäftaren.
– kontrollera regelbundet konditionen på häftaren och
se till att inga defekta eller utslitna delar förekommer.
(för mer information angående service se 7.1 and 7.2).
3SÄKERHETSFÖRESKRIFTER
Informera dig!
Läs igenom bruks-
anvisningen noga.
Skyddsutrustning!
Bär skyddsutrustning för
ögon och öron när du
använder bottenhäftaren.
Varning: Akta ngrarna!
Stoppa inte ngrar eller
andra kroppsdelar under
skyddet. Plocka inte bort
skyddet.
Använd alltid Josef
Kihlberg original
klammer.
Endast original-
reservdelar från
JOSEF KIHLBERG
får användas!
I annat fall upphävs
garanti och övrigt ansvar
från tillverkaren!
.,+/%(5*
2ULJLQDO
KIHLBERG
Original

06.14 17
Josef Kihlberg F561
4BESKRIVNING
4.2 FUNKTION
1. Häfthuvudet (Fig. 2/1) aktiveras genom fotpeda-
len (Fig. 2/2).
2. När du trycker ner fotpedalen, så pressas häfthu-
vudet (Fig. 2/3) mot kartongen.
3. När du aktiverar fotpedalen förs automatiskt en
klammer ut ur häfthuvudet genom kartongen och
böjs mot städet.
4. När du avaktiverar fotpedalen returnerar häfthu-
vudet automatiskt och häftaren är klar för nästa
klammer.
4.1 SAMMANSÄTTNING
1 Häfthuvud
2 Häftstäd
3 Fotpedal
4 Frammatare
Varning innan du häftar, säkerställ
att ingen del av din kropp är under
häfthuvudet.
Fig. 1
Fig. 2
Fig. 1
3
2
1
4
1
2

18 06.14
Josef Kihlberg F561
5IDRIFTTAGANDE
5.1 INSTALLATION
Bottenhäftaren är levererad med bakre foten och
främre sidostöd demonterad. Monteras enligt följande:
Tag ur bottenhäftaren ur kartongen. Bakre foten är
bipackad inuti stativet skyddad med wellpapp.
Montera bakre foten (Fig 3/1) och sidostöd (3/2) till
stativet och drag fast skruvarna.
Placera bottenhäftaren på ett rent plant underlag.
Fig. 3
1
2

06.14 19
Josef Kihlberg F561
6ANVÄNDNING
6.1 LADDA BOTTENHÄFTAREN
– Använd alltid Josef Kihlberg original klammer:
JK561-15, JK561-18 or JK561-22.
På häfthuvudets vänstra sida nns en etikett som
visar aktuell klammertyp.
– Dra frammataren bakåt och lyft upp den i sin bakre
hållare.
– Klammerstavarna förs in bakifrån.
– Ladda inte så många klammer i magasinet att
frammataren skadas när slutstycket fälls ner igen.
– Frigör frammataren.
Släpp aldrig frammataren från sitt bakersta
läge vid tomt magasin, utan för fram det
försiktigt för hand.
6ANVÄNDNING
Fig. 5
Fig. 6
Fig. 4

20 06.14
Josef Kihlberg F561
6.2 ANVÄNDNING AV BOTTENHÄFTAREN
– Ladda magasinet med klammer om det är tomt
(se kapitel 6.1). Kontrollera att du laddat med rätt
benlängd av klammern (se kapitel 6.3).
– Placera kartongen på städhållaren..
– Tryck ned fotpedalen.
– Häfthuvudet pressas mot kartongen och bockar
klammern automatiskt mot häftstädet.
Varning! Innan du påbörjar häftning,
kontrollera att ingen kroppsdel nns
under skyddet.
Fig. 7
Fig. 8
