JTS UT-16HW/5 User manual

UT-16HW/5
Bestell-Nr. 25.5580
Kopfbügelmikrofon
mit Miniatursender
518–542MHz
®
Vertrieb von JTS-Produkten – Distribution of JTS products
MONACOR INTERNATIONAL GmbH & Co. KG, Zum Falsch 36, 28307 Bremen, Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-1501.99.03.04.2018
ON / OFF
MUTE
GAIN
5
CH
4
3
2
1
16
15
14
13
9
8
7
6
10
11
12
ON / OFF
MUTE
GAIN
4
1 2 3
5
6
1
7
8
9
10
11
12
13
www.jts-europe.de

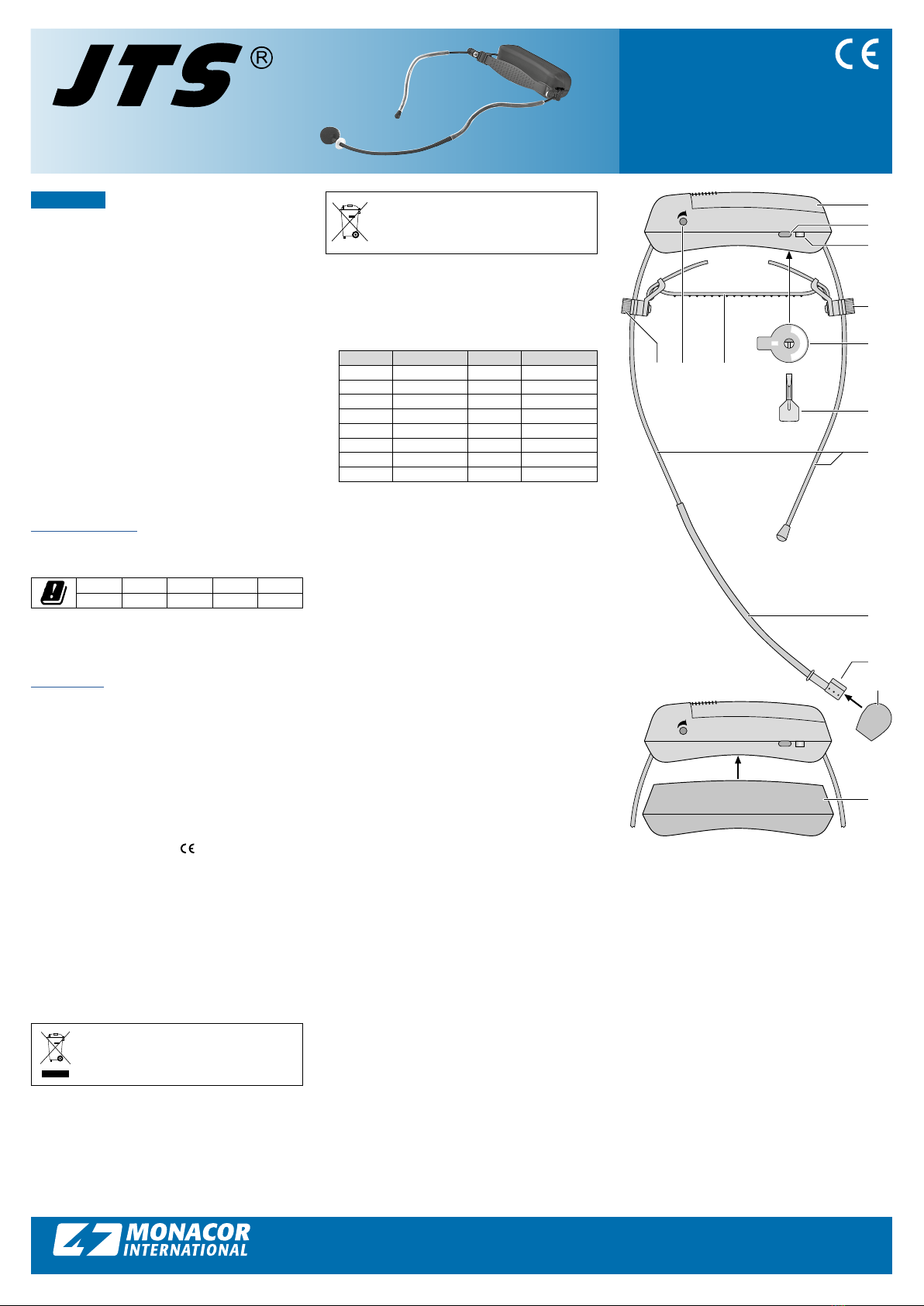

1 Feststellmuttern für den Halteriemen (3)
2 Regler GAIN für die Mikrofonempfindlichkeit
3 Halteriemen
4 Batteriefachdeckel
5 Taste ON/OFF/MUTE (Ein/Aus/Stumm)
Zum Ausschalten die Taste gedrückt halten, bis die
Betriebsanzeige (6) erlischt.
6 Betriebsanzeige
grün = Batterie ausreichend geladen
orange = Batterie muss gewechselt werden
blinkt grün = Mikrofon stummgeschaltet
7 Kanalschalter (Abb. zeigt Kanal 5 eingestellt)
8 Einstellschlüssel für den Kanalschalter (7) und den
Regler GAIN (2)
9 Kopfbügel
10 Schwanenhals
11 Mikrofon
12 Wind-/Poppschutz
13 Gummischutzkappe
Diese Anleitung richtet sich an Benutzer
ohne besondere Fachkenntnisse. Bitte
lesen Sie die Anleitung vor dem Betrieb
gründlich durch und heben Sie sie für
ein späteres Nachlesen auf.
1 Einsatzmöglichkeiten
Das Kopfbügelmikrofon UT-16HW/5 mit Miniatursen-
der bildet in Verbindung mit einem passenden Emp-
fänger (z.B. UF-20S/5, US-36G2/5) ein drahtloses
Audio-Übertragungssystem. Das Mikrofon eignet sich
optimal für alle Anwendungen, bei denen eine unein-
geschränkte Bewegungsfreiheit erforderlich ist.
Für die Funkübertragung stehen 16 Kanäle im Fre-
quenzbereich 518–542MHz zur Verfügung. Dadurch
können beim Betrieb mehrerer Kopfbügelmikrofone
gleichzeitig verschiedene Kanäle genutzt werden, die
sich gegenseitig nicht stören.
1.1 Konformität und Zulassung
Hiermit erklärt MONACOR INTERNATIONAL, dass das
Gerät UT-16HW/5 der Richtlinie 2014/53/EU ent-
spricht. Die EU-Konformitätserklärung ist im Internet
verfügbar:
www.jts-europe.de
Es bestehen Beschränkungen oder Anforderun-
gen in folgenden Ländern:
CZ DE EL FI FR
IT LT MT PL
Das Gerät UT-16HW/5 muss im Gebiet der Bundesre-
publik Deutschland eine Frequenzzuteilung (kosten-
pflichtig) erhalten. Die Formulare und Hinweise zur
Anmeldung finden Sie im Internet auf der Seite der
Bundesnetzagentur (www.bundesnetzagentur.de).
Beim Betrieb in anderen Ländern sind deren Be-
stimmungen unbedingt zu beachten. Diese finden Sie
über Links zu den nationalen Behörden von der folgen-
den Internetadresse aus:
www.cept.org
tECC
tTopics/Info
tSRD* Regulations and indicative list of equipment
sub-classes
tTools and Services
tEFIS − ECO Frequency Information System
tNational Frequency Tables
2 Wichtige Hinweise für den Gebrauch
Das Gerät entspricht allen relevanten Richtlinien der EU
und trägt deshalb das -Zeichen.
•
Setzen Sie das Gerät nur im Innenbereich ein und
schützen Sie es vor Tropf- und Spritzwasser sowie
vor hoher Luftfeuchtigkeit. Der Einsatztemperatur-
bereich beträgt 0–40 °C.
•
Verwenden Sie für die Reinigung nur ein trockenes,
weiches Tuch, niemals Wasser oder Chemikalien.
•
Wird das Gerät zweckentfremdet, falsch bedient oder
nicht fachgerecht repariert, kann keine Haftung für
daraus resultierende Sach- oder Personenschäden und
keine Garantie für das Gerät übernommen werden.
Soll das Gerät endgültig aus dem Betrieb
genommen werden, übergeben Sie es zur
umweltgerechten Entsorgung einem örtli-
chen Recyclingbetrieb.
3 Inbetriebnahme
1) Den Batteriefachdeckel (4) abnehmen und eine Bat-
terie der Größe Micro (AAA), wie im Batteriefach
angegeben, einsetzen und das Fach mit dem Deckel
wieder schließen.
Bei längerem Nichtgebrauch die Batterie heraus-
nehmen, damit der Sender bei einem eventuellen
Auslaufen der Batterie nicht beschädigt wird.
Batterien dürfen nicht in den Hausmüll
geworfen werden. Geben Sie sie zur um-
weltgerechten Entsorgung nur in den Son-
dermüll (z.B. Sammelbehälter bei Ihrem
Fachhändler).
2) Am Sender den gleichen Kanal wie am Empfänger
einstellen: Den Schalter (7) mit dem Einstellschlüssel
(8) so drehen, dass die flache Seite der Achse auf die
gewünschte Kanalnummer zeigt. Die nebenstehende
Abbildung zeigt die Einstellung des Kanals5. Die 16
Kanäle sind folgenden Sendefrequenzen zugeordnet:
Kanal Frequenz Kanal Frequenz
1518,750MHz 9526,875MHz
2519,375MHz 10 528,250MHz
3521,125MHz 11 531,250MHz
4522,000MHz 12 532,000MHz
5523,250MHz 13 533,625MHz
6524,250MHz 14 534,750MHz
7524,875MHz 15 536,250MHz
8526,000MHz 16 541,750MHz
Werden mehrere Kopfbügelmikrofone gleichzeitig
eingesetzt, für jedes Sender-/Empfängerpaar einen
anderen Kanal einstellen. Zur Kennzeichnung ver-
schiedener Sendekanäle lässt sich der Batteriefach-
deckel durch den beiliegenden weißen oder orangen
Deckel austauschen.
3) Den Wind-/Poppschutz (12) auf das Mikrofon (11)
stecken.
4) Das Gerät mit der Taste ON/OFF/MUTE (5) ein-
schalten; die Betriebsanzeige (6) leuchtet grün.
Leuchtet sie orange, die Batterie auswechseln.
Durch erneutes kurzes Drücken lässt sich das
Mikrofon stummschalten (die Betriebsanzeige blinkt)
und wieder einschalten.
Zum späteren Ausschalten die Taste so lange ge-
drückt halten, bis die Betriebsanzeige erlischt.
5) Die Mikrofonempfindlichkeit lässt sich mit dem Regler
GAIN (2) einstellen: Ist das Mikrofonsignal zu laut
und verzerrt, den Regler mit dem Einstellschlüssel (8)
zurückdrehen. Bei einem zu leisen Signal ergibt sich
dagegen ein schlechter Rauschabstand; den Regler
dann entsprechend aufdrehen.
6) Zum Schutz gegen Verschmutzung des Senders die
beiliegende Gummikappe (13) auf den Sender ste-
cken. Das Gerät aufsetzen und das Mikrofon durch
Biegen des Schwanenhalses (10) so ausrichten, dass
es sich dicht vor dem Mund befindet. Zur Anpassung
der Kopfgröße den Halteriemen (3) nach dem Lösen
der Feststellmuttern (1) entsprechend verschieben.
4 Technische Daten
Funkfrequenzbereich: . . . . . 518–542MHz,
Kanäle siehe Tabelle oben
Sendeleistung: . . . . . . . . . . <10mW
Frequenzstabilität:. . . . . . . . ±0,005%
Audiofrequenzbereich: . . . . 100Hz–18kHz
max. Schalldruck: . . . . . . . . 120 dB
Mikrofontyp:. . . . . . . . . . . . Elektret-Mikrofon,
Nierencharakteristik
Stromversorgung: . . . . . . . . 1,5-V-Microbatterie (AAA)
Betriebsdauer:. . . . . . . . . . . > 8h
Maße des Senders: . . . . . . . 89 × 23 × 27mm
Gewicht ohne Batterie: . . . . 50g
Änderungen vorbehalten.
DEUTSCH

www.jts-europe.com
®
Vertrieb von JTS-Produkten – Distribution of JTS products
MONACOR INTERNATIONAL GmbH & Co. KG, Zum Falsch 36, 28307 Bremen, Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-1501.99.03.04.2018
ON / OFF
MUTE
GAIN
5
CH
4
3
2
1
16
15
14
13
9
8
7
6
10
11
12
ON / OFF
MUTE
GAIN
4
1 2 3
5
6
1
7
8
9
10
11
12
13

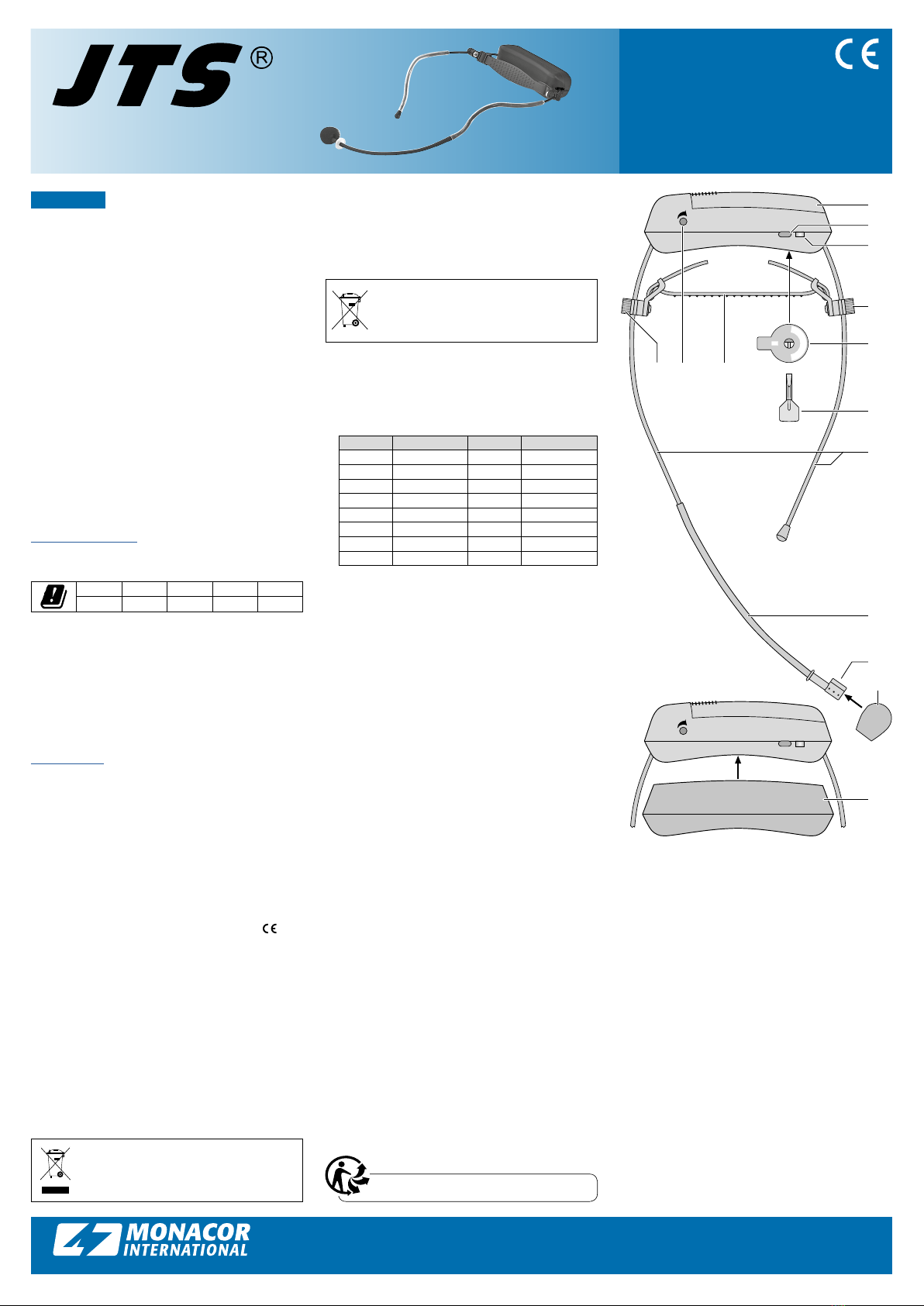

1 Locking nuts for the head strap (3)
2 Control GAIN for the microphone sensitivity
3 Head strap
4 Battery compartment cover
5 Button ON/OFF/MUTE
To switch off, keep the button pressed until the
power LED (6) is extinguished.
6 Power LED
green = battery charged sufficiently
orange = replace battery
flashing green = microphone muted
7 Channel selector switch (figure shows channel5
selected)
8 Adjusting key for the channel selector switch (7)
and the control GAIN (2)
9 Headband
10 Gooseneck
11 Microphone
12 Wind shield/pop shield
13 Protective rubber cap
These instructions are intended for
users without any specific technical
knowledge. Please read the instructions
carefully prior to operation and keep
them for later reference.
1 Applications
Combined with a suitable receiver (e.g. UF-20S/5,
US-36G2/5), the headband microphone UT-16HW/5
with miniature transmitter creates a wireless audio
transmission system. The microphone is ideally suited
for any application requiring total mobility.
For wireless transmission, 16 channels are availa-
ble in the frequency range 518–542MHz. When you
operate several headband microphones at the same
time, you will be able to use different channels without
interference.
1.1 Conformity and approval
Herewith, MONACOR INTERNATIONAL declare that
the microphone UT-16HW/5 complies with the direc-
tive 2014/53/EU. The EU declaration of conformity is
available on the Internet:
www.jts-europe.com
Restrictions or requirements apply in the follow-
ing countries:
CZ DE EL FI FR
IT LT MT PL
Always observe the regulations of the country where
this unit is operated. These regulations can be found
via links to the national authorities from the following
Internet address:
www.cept.org
tECC
tTopics/Info
tSRD* Regulations and indicative list of equipment
sub-classes
tTools and Services
tEFIS − ECO Frequency Information System
tNational Frequency Tables
2 Important Notes
This unit corresponds to all relevant directives of the EU
and is therefore marked with .
•
The unit is suitable for indoor use only. Protect it
against dripping water, splash water and high air
humidity. The admissible ambient temperature
range is 0–40°C.
•
For cleaning only use a dry, soft cloth; never use
water or chemicals.
•
No guarantee claims for the unit and no liability for
any resulting personal damage or material damage
will be accepted if the unit is used for other purposes
than originally intended, if it is not correctly oper-
ated, or if it is not repaired in an expert way.
If the unit is to be put out of operation
definitively, take it to a local recycling plant
for a disposal which is not harmful to the
environment.
3 Operation
1) Remove the battery compartment cover (4). Insert
a battery of size AAA as indicated in the battery
compartment, then replace the cover.
If the microphone is not in use for a longer period
of time, remove the battery to prevent damage to
the transmitter due to battery leakage.
Never put batteries in the household waste.
To protect the environment, always take
them to a special waste disposal, e.g. col-
lection container at your retailer
2) Set the transmitter and the receiver to the same
channel: Turn the switch (7) with the adjusting key
(8) in such way that the flat side of the axle points to
the desired channel number. The figure on the right
shows the setting for channel 5. The 16channels are
assigned to the following transmission frequencies:
Channel Frequency Channel Frequency
1518.750MHz 9526.875MHz
2519.375MHz 10 528.250MHz
3521.125MHz 11 531.250MHz
4522.000MHz 12 532.000MHz
5523.250MHz 13 533.625MHz
6524.250MHz 14 534.750MHz
7524.875MHz 15 536.250MHz
8526.000MHz 16 541.750MHz
If you use several headband microphones at the same
time, set a different channel for each pair of trans-
mitter and receiver. To distinguish between different
transmission channels, replace the battery compart-
ment cover by the white or orange cover supplied
with the microphone.
3) Place the wind shield/pop shield (12) on the
microphone (11).
4) Switch on the microphone with the button
ON/OFF/MUTE (5); the power LED (6) shows green.
If it shows orange, replace the battery. To mute the
microphone (the power LED starts flashing) or to
unmute it, briefly press the button once again.
To switch off the microphone later, keep the
button pressed until the power LED is extinguished.
5) To set the microphone sensitivity, use the control
GAIN (2): If the volume of the microphone signal is
too high and the signal is distorted, turn back the
control with the adjusting key (8). If, on the other
hand, the volume of the signal is too low, there will
be a poor S/N ratio. In this case, turn up the control
accordingly.
6) To protect the transmitter from impurities, cover it
with the rubber cap (13) provided. Place the micro-
phone and align the gooseneck (10) in such a way
that it is close to your mouth. To adapt it to your head
size, release the locking nuts (1) and then adjust the
head strap (3) accordingly.
4 Specifications
Radio frequency range:. . . . 518–542MHz for
channels see table above
Transmitting power: . . . . . . <10mW
Frequency stability: . . . . . . . ±0.005%
Audio frequency range: . . . 100Hz–18kHz
Max. SPL: . . . . . . . . . . . . . . 120dB
Type of microphone: . . . . . . electret microphone,
cardioid
Power supply: . . . . . . . . . . . 1.5V battery, size AAA
Operating time: . . . . . . . . . > 8h
Dimensions
of transmitter:. . . . . . . . . . . 89 × 23 × 27mm
Weight (w/o battery): . . . . . 50 g
Subject to technical modification.
UT-16HW/5
Order number 25.5580
Headband Microphone
with Miniature Transmitter
518–542MHz
ENGLISH

www.jts-europe.com
®
Vertrieb von JTS-Produkten – Distribution of JTS products
MONACOR INTERNATIONAL GmbH & Co. KG, Zum Falsch 36, 28307 Bremen, Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-1501.99.03.04.2018
ON / OFF
MUTE
GAIN
5
CH
4
3
2
1
16
15
14
13
9
8
7
6
10
11
12
ON / OFF
MUTE
GAIN
4
1 2 3
5
6
1
7
8
9
10
11
12
13
1 Ecrous de réglage pour la courroie de maintien (3)
2 Réglage GAIN pour la sensibilité du micro
3 Courroie de maintien
4 Couvercle compartiment batterie
5 Touche ON/OFF/MUTE (marche/arrêt/son coupé)
Pour éteindre, maintenez la touche enfoncée jusqu’à
ce que le témoin de fonctionnement (6) s’éteigne.
6 Témoin de fonctionnement
vert = batterie suffisamment chargée
orange = la batterie doit être remplacée
clignote en vert = le micro est coupé (mute)
7 Sélecteur de canal
(sur le schéma, le canal 5 est réglé)
8 Clé de réglage pour le sélecteur de canal (7) et le
réglage GAIN (2)
9 Serre-tête
10 Col de cygne
11 Microphone
12 Bonnette anti-vent
13 Cache caoutchouc de protection
Cette notice s‘adresse aux utilisateurs sans
connaissances techniques particulières.
Veuillez lire la présente notice avec atten-
tion avant le fonctionnement et conservez-la
pour pouvoir vous y reporter ultérieurement.
1 Possibilités d’utilisation
Le microphone serre-tête UT-16HW/5 avec émetteur
miniature constitue, avec un récepteur correspondant
(p.ex. UF-20S/5, US-36G2/5) un système de transmis-
sion audio sans fil. Le microphone est idéal pour toutes
les utilisations où une liberté de mouvements illimitée
est nécessaire.
Pour la transmission audio, 16 canaux dans la plage
de fréquence 518–542MHz sont disponibles. Ainsi, on
peut utiliser pendant le fonctionnement de plusieurs
microphones serre-tête, différents canaux qui ne s’in-
terfèrent pas.
1.1 Conformité et autorisation
Par la présente, MONACOR INTERNATIONAL déclare
que l’appareil UT-16HW/5 se trouve en conformité
avec la directive 2014/53/UE. La déclaration UE de
conformité est disponible sur Internet :
www.jts-europe.com
Il existe des limitations ou exigences d’utilisation
dans les pays suivants :
CZ DE EL FI FR
IT LT MT PL
En Allemagne, l’appareil doit recevoir une attribution
de fréquence (payante). Dans les autres pays, une
autorisation correspondante doit être éventuellement
demandée. Avant la mise en service de l’appareil en
dehors de l’Allemagne, renseignez-vous auprès de la
succursale MONACOR ou des autorités nationales du
pays correspondant. Vous trouverez les liens permet-
tant d’accéder aux agences nationales compétentes à
l’adresse suivante :
www.cept.org
tECC
tTopics/Info
tSRD* Regulations and indicative list of equipment
sub-classes
tTools and Services
tEFIS − ECO Frequency Information System
tNational Frequency Tables
2 Conseils importants d’utilisation
L’appareil répond à toutes les directives nécessaires de
l’Union européenne et porte donc le symbole .
•
L’appareil n’est conçu que pour une utilisation en
intérieur. Protégez-le de tout type de projections
d’eau, des éclaboussures et d’une humidité de l’air
élevée. La plage de température ambiante admissible
est de 0–40°C.
•
Pour le nettoyage, utilisez un chiffon sec et doux, en
aucun cas de produits chimiques ou d’eau.
•
Nous déclinons toute responsabilité en cas de dom-
mages matériels ou corporels consécutifs si l’appareil
est utilisé dans un but autre que celui pour lequel il
a été conçu, s’il n’est pas correctement utilisé ou ne
pas réparé par une personne habilitée; de même, la
garantie deviendrait caduque.
Lorsque l’appareil est définitivement retiré
du service, vous devez le déposer dans une
usine de recyclage de proximité pour contri-
buer à son élimination non polluante.
3 Fonctionnement
1) Retirez le couvercle du compartiment batterie (4) et
insérez une batterie de type R03 comme indiqué dans
le compartiment puis refermez avec le couvercle.
En cas de non utilisation prolongée, retirez la bat-
terie, elle pourrait couler et endommager l’émetteur.
Ne jetez pas les batteries usagées dans la pou-
belle domestique. Déposez-les dans un contai-
ner spécifique ou ramenez-les à votre détaillant
pour contribuer à leur élimination non polluante.
2) Réglez l’émetteur et le récepteur sur le même canal:
tournez l’interrupteur (7) avec la clé de réglage (8)
de telle sorte que le côté plat de l’axe soit dirigé vers
le numéro souhaité du canal. Le schéma ci-contre
présente le réglage du canal5. Les 16 canaux sont
attribués aux fréquences d’émission suivantes :
Canal Fréquence Canal Fréquence
1518,750MHz 9526,875MHz
2519,375MHz 10 528,250MHz
3521,125MHz 11 531,250MHz
4522,000MHz 12 532,000MHz
5523,250MHz 13 533,625MHz
6524,250MHz 14 534,750MHz
7524,875MHz 15 536,250MHz
8526,000MHz 16 541,750MHz
Si plusieurs microphones serre-tête sont utilisés simul-
tanément, réglez un autre canal pour chaque paire
d’émetteur/récepteur. Pour distinguer les différents
canaux d’émission, le couvercle du compartiment
batterie peut être remplacé par le modèle blanc ou
orange, livré avec le microphone.
3) Placez la bonnette anti-vent (12) sur le microphone(11).
4) Allumez l’appareil avec la touche ON/OFF/MUTE (5);
le témoin de fonctionnement (6) brille en vert. S’il brille
en orange, remplacez la batterie. Par une nouvelle
pression brève, vous pouvez couper le son du micro
(le témoin de fonctionnement clignote) et rallumer.
Pour éteindre, maintenez la touche enfoncée
jusqu’à ce que le témoin de fonctionnement s’éteigne.
5) Vous pouvez régler la sensibilité du micro avec le
réglage GAIN (2) : si le signal micro est trop fort et
distordu, tournez le réglage avec la clé (8) en arrière
pour diminuer. Si le signal est trop faible, on a un
mauvais rapport signal/bruit ; ouvrez alors le réglage
en conséquence.
6) Pour protéger l’émetteur des salissures, placez le cache
en caoutchouc (13) livré sur l’émetteur. Placez l’appa-
reil et orientez le microphone en pliant le col de cygne
(10) de telle sorte qu’il se trouve devant la bouche. Pour
l’adapter à la taille de la tête, desserrez les écrous de
réglage (1) pour déplacer la courroie de maintien (3).
4 Caractéristiques techniques
Plage de fréquence radio : . 518–542MHz ; canaux,
voir tableau ci-dessus
Puissance d’émission :. . . . . < 10 mW
Stabilité de fréquence : . . . . ±0,005%
Plage de fréquence audio : . 100Hz–18kHz
Pression sonore max. : . . . . 120dB
Type micro : . . . . . . . . . . . . électret, cardioïde
Alimentation :. . . . . . . . . . . 1×batterie 1,5V, type R03
Durée de fonctionnement : . > 8h
Dimensions de l’émetteur : . 89 × 23 × 27mm
Poids sans batterie : . . . . . . 50g
Tout droit de modification réservé.
UT-16HW/5
Référence numerique 25.5580
Microphone serre-tête
avec émetteur miniature
518–542MHz
FRANÇAIS
CARTONS ET EMBALLAGE
PAPIER À TRIER

www.jts-europe.com
®
Vertrieb von JTS-Produkten – Distribution of JTS products
MONACOR INTERNATIONAL GmbH & Co. KG, Zum Falsch 36, 28307 Bremen, Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-1501.99.03.04.2018
ON / OFF
MUTE
GAIN
5
CH
4
3
2
1
16
15
14
13
9
8
7
6
10
11
12
ON / OFF
MUTE
GAIN
4
1 2 3
5
6
1
7
8
9
10
11
12
13
1 Roscas de bloqueo para la diadema (3)
2 Control GAIN para la sensibilidad del micrófono
3 Correa
4 Tapa del compartimento de la batería
5 Botón ON/OFF/MUTE
Para la desconexión, mantenga pulsado el botón
hasta que se apague el LED power (6).
6 LED power
verde = batería con carga suficiente
naranja = cambie la batería
verde parpadeando = micrófono silenciado
7 Interruptor selector de canal
(en la figura se muestra el canal 5 seleccionado)
8 Llave de ajuste para el interruptor selector de canal
(7) y para el control GAIN (2)
9 Diadema
10 Cuello de cisne
11 Micrófono
12 Espuma antiviento
13 Funda de protección de goma
Estas instrucciones van dirigidas a
usuarios sin ningún conocimiento téc-
nico específico. Lea atentamente estas
instrucciones antes de funcionamiento
y guárdelas para usos posteriores.
1 Aplicaciones
Combinado con un receptor adecuado (UF-20S/5,
US-36G2/5), el micrófono de cabeza UT-16HW/5
con emisor miniatura crea un sistema de transmisión
audio inalámbrico. El micrófono está adecuado espe-
cialmente para cualquier aplicación que requiera una
movilidad total.
Para la transmisión inalámbrica hay 16 canales
disponibles en la gama de frecuencias 518–542MHz.
Cuando utilice varios micrófonos de cabeza al mismo
tiempo, podrá utilizar varios canales sin interferencias.
1.1 Conformidad y aprobación
Por la presente, MONACOR INTERNATIONAL declara
que el micrófono UT-16HW/5 cumple con la directiva
2014/53/UE. La declaración de conformidad de la UE
está disponible en Internet:
www.jts-europe.com
Se aplican restricciones o requisitos en los siguien-
tes países:
CZ DE EL FI FR
IT LT MT PL
Preste atención siempre a las regulaciones del país en el
que se utilice. Estas regulaciones se pueden encontrar
mediante enlaces a las autoridades nacionales desde la
siguiente dirección:
www.cept.org
tECC
tTopics/Info
tSRD* Regulations and indicative list of equipment
sub-classes
tTools and Services
tEFIS − ECO Frequency Information System
tNational Frequency Tables
2 Notas Importantes
Este aparato cumple con todas las directivas relevantes
de la UE y por lo tanto está marcado con el símbolo .
•
El aparato está adecuado sólo para utilizarlo en inte-
riores. Protéjalo de goteos, salpicaduras y humedad
elevada. Rango de temperatura ambiente admisible:
0–40ºC.
•
Utilice sólo un paño suave y seco para la limpieza; no
utilice nunca ni agua ni productos químicos.
•
No podrá reclamarse garantía o responsabilidad al-
guna por cualquier daño personal o material resul-
tante si el aparato se utiliza para otros fines diferen-
tes a los originalmente concebidos, si no se utiliza
adecuadamente o no se repara por expertos.
Si va a poner el aparato definitivamente
fuera de servicio, llévelo a la planta de re-
ciclaje más cercana para que su eliminación
no sea perjudicial para el medioambiente.
3 Funcionamiento
1) Extraiga la tapa del compartimento de la batería(4).
Inserte una batería de tipo AAA como se indica en
el compartimento de la batería y vuelva a colocar
la tapa.
Si el micrófono no se va a utilizar durante un largo
periodo de tiempo, quite la batería para prevenir
daños en el emisor provocados por el derrame.
No deposite nunca las baterías gastadas
en el contenedor normal. Para proteger el
medioambiente, llévelas siempre a un con-
tenedor especializado, p.ej. el contenedor
selectivo de su tienda.
2) Ajuste el emisor y el receptor en el mismo canal: Gire
el interruptor (7) con la llave de ajuste (8) de modo
que la cara plana del eje apunte hacia el número de
canal deseado. La figura de la derecha muestra el
ajuste para el canal 5. Los 16 canales se asignan a
las siguientes frecuencias de transmisión:
Canal Frecuencia Canal Frecuencia
1518,750MHz 9526,875MHz
2519,375MHz 10 528,250MHz
3521,125MHz 11 531,250MHz
4522,000MHz 12 532,000MHz
5523,250MHz 13 533,625MHz
6524,250MHz 14 534,750MHz
7524,875MHz 15 536,250MHz
8526,000MHz 16 541,750MHz
Si utiliza varios micrófonos de cabeza al mismo
tiempo, ajuste un canal diferente para cada pareja
de emisor y receptor. Para distinguir entre canales de
transmisión diferentes, sustituya la tapa del compar-
timento de la batería con la tapa blanca o naranja
que se entrega con el micrófono.
3) Coloque la espuma antiviento (12) en el micró-
fono(11).
4) Conecte el micrófono con el botón ON/OFF/MUTE
(5); el LED power (6) se iluminará en verde. Si se
ilumina en naranja, cambie la batería. Para silenciar
el micrófono (el LED power empezará a parpadear) o
para desactivar el silenciamiento, pulse brevemente
el botón una vez más.
Para desconectar el micrófono, mantenga pulsado
el botón hasta que se apague el LED power.
5) Para ajustar la sensibilidad del micrófono, utilice
el control GAIN (2): Si el volumen de la señal del
micrófono es demasiado alto y se distorsiona la señal,
baje el control con la llave de ajuste (8). Si, por el
contrario, el volumen de la señal es demasiado bajo,
habrá una relación ruido/sonido pobre. En este caso,
aumente el control como corresponda.
6) Para proteger el emisor de las impurezas, tápelo con
la funda de goma (13) entregada. Coloque el micró-
fono y el cuello de cisne (10) de modo que quede
cerca de su boca. Para adaptarlo al tamaño de su
cabeza, afloje las roscas de cierre (1) y ajuste la correa
(3) como corresponda.
4 Especificaciones
Banda pasante:. . . . . . . . . . 518–542MHz
ver la tabla de arriba
para los canales
Potencia de transmisión: . . . <10mW
Estabilidad de frecuencia: . . ±0,005%
Banda pasante de audio:. . . 100Hz–18kHz
Máx. SPL: . . . . . . . . . . . . . . 120dB
Tipo de micrófono: . . . . . . . Micrófono electret,
cardioide
Alimentación: . . . . . . . . . . . Batería de 1,5V, tipo AAA
Tiempo
de funcionamiento:. . . . . . . > 8h
Dimensiones del emisor: . . . 89 × 23 × 27mm
Peso (sin batería): . . . . . . . . 50g
Sujeto a modificaciones técnicas.
UT-16HW/5
Número de referencia 25.5580
Micrófono de Cabeza
con Emisor Miniatura
518–542MHz
ESPAÑOL
