1
KW-AVX800
Installation/Connection Manual
Manual de instalación/conexión
Manuel d’installation/raccordement
ENGLISH
This unit is designed to operate on 12 V DC, NEGATIVE ground
electrical systems. If your vehicle does not have this system, a
voltage inverter is required, which can be purchased at JVC IN CAR
ENTERTAINMENT dealers.
WARNINGS
• DO NOT install any unit and wire any cable in locations where;
– it may obstruct the steering wheel and gearshift lever operations,
as this may result in a traffic accident.
– it may obstruct the steering wheel and gearshift lever operations,
as this may result in a traffic accident.
– it may obstruct visibility.
• DO NOT operate any unit while manipulating the steering wheel,
as this may result in a traffic accident.
• The driver must not watch the monitor while driving. If the driver
watches the monitor while driving, it may lead to carelessness and
cause an accident.
• The driver must not put on the headphones while driving. It is
dangerous to shut off the outside sounds while driving.
• If you need to operate the unit while driving, be sure to look around
carefully or you may be involved in a traffic accident.
• If the parking brake is not engaged, “Parking Brake” flashes on the
monitor, and no playback picture will be shown.
– This warning appears only when the parking brake wire is
connected to the parking brake system built in the car.
Notes on electrical connections:
• Replace the fuse with one of the specified rating. If the fuse blows
frequently, consult your JVC IN CAR ENTERTAINMENT dealer.
• It is recommended to connect to the speakers with maximum
power of more than 50 W (both at the rear and at the front, with an
impedance of 4 Ω to 8 Ω).
If the maximum power is less than 50 W, change “Amplifier Gain”
setting to prevent the speakers from being damaged (see page 64 of
the INSTRUCTIONS).
• To prevent short circuit, cover the terminals of the UNUSED leads
with insulating tape.
• The heat sink becomes very hot after use. Be careful not to touch it
when removing this unit.
ESPAÑOL
Esta unidad está diseñada para funcionar con 12 V de CC, con
sistemas eléctricos de masa NEGATIVA. Si su vehículo no posee este
sistema, será necesario un inversor de tensión, que puede ser adquirido
en los concesionarios de JVC de equipos de audio para automóviles.
ADVERTENCIAS
• O instale ninguna unidad ni tienda cables en los lugares donde;
– donde pueda obstruir la maniobra del volante de dirección y del
cambio de engranajes, con el consiguiente riesgo de accidentes de
tráfico.
– donde pueda obstruir el funcionamiento de dispositivos de
seguridad tales como bolsas de aire, pues podría resultar en un
accidente fatal.
– donde pueda obstruir la visibilidad.
• O OPERE la unidad mientras está maniobrando el volante de
dirección, pues podría producirse un accidente de tráfico.
• El conductor no debe mirar el monitor mientras conduce. Si el
conductor mira el monitor mientras conduce puede descuidarse y
causar un accidente.
• El conductor no deberá ponerse los auriculares mientras conduce.
Es muy peligroso no escuchar los ruidos exteriores durante la
conducción.
• Si necesita operar la unidad mientras conduce, asegúrese de mirar
atentamente a su alrededor pues de lo contrario, se podría producir
un accidente de tráfico.
• Si el freno de estacionamiento no está aplicado, parpadeará “Parking
Brake” en el monitor, y no se visualizará la imagen reproducida.
– Esta advertencia aparece únicamente cuando el cable del freno de
estacionamiento se encuentra conectado al sistema del freno de
estacionamiento incorporado al automóvil.
Notas sobre las cone iones eléctricas:
• Reemplace el fusible por uno con la corriente especificada. Si el fusible
se quemase frecuentemente consulte con su concesionario de JVC de
equipos de audio para automóviles.
• Se recomienda conectar los altavoces con una potencia máxima de
más de 50 W (tanto atrás como adelante, con una impedancia de 4 Ω
a 8 Ω).
Si la potencia máxima es de menos de 50 W, cambie “Amplifier
Gain” para evitar daños en los altavoces (consulte la página 64 del
MA UAL DE I STRUCCIO ES).
• Para evitar cortocircuitos, cubra los cables O UTILIZADOS con
cinta aislante.
• El sumidero térmico estará muy caliente después del uso. Asegúrese
de no tocarlo al desmontar esta unidad.
FRANÇAIS
Cet appareil est conçu pour fonctionner sur des sources de courant
continu de 12 V à masse NEGATIVE Si votre véhicule n’offre pas
ce type d’alimentation, il vous faut un convertisseur de tension, que
vous pouvez acheter chez un revendeur d’autoradios JVC
AVERTISSEMENTS
• N’INSTALLEZ aucun appareil ni aucun câble dans un endroit où:
– où il peut gêner l ’accès au volant ou au levier de vitesse car cela
peut entraîner un accident de la circulation
– où il peut gêner la manipulation de dispositifs de sécurité tels
que les airbags car cela peut entraîner un accident fatal
– où il peut gêner la visibilité
• NE COMMANDEZ pas l’appareil lors de la manipulation du volant
car cela peut entraîner un accident de la circulation
• Le conducteur ne doit pas regarder le moniteur lorsqu’il
conduit Regarder le moniteur lorsqu’on est au volant réduit
considérablement la vigilance du conducteur et multiplie les
risques d’accident
• Le conducteur ne doit pas utiliser un casque d’écoute quand il est
au volant C’est dangereux de se couper des sons extérieurs en
conduisant
• Si vous souhaitez opérer l’appareil pendant que vous conduisez,
assurez-vous de bien regarder autour de vous afin de ne pas
causer un accident de la circulation
•Si le frein de stationnement n’est pas engagé, “Parking Brake”
clignote sur le moniteur et aucune image de lecture n’apparaît
– Cet avertissement apparaît uniquement quand le fil du
frein de stationnement est connecté au système de frein de
stationnement intégré à la voiture
Remarques sur les conne ions électriques:
• Remplacer le fusible par un de la valeur précisée Si le fusible
saute souvent, consulter votre revendeur d’autoradios JVC
• Il est recommandé de connecter des enceintes avec une
puissance de plus de 50 W (les enceintes arrière et les enceintes
avant, avec une impédance comprise entre 4 Ω
et 8 Ω)
Si la puissance maximum est inférieure à 50 W,
changez “Amplifier
Gain” pour éviter d’endommager vos enceintes (voir page 64 du
MANUEL D’INSTRUCTIONS)
• Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont
PAS UTILISÉS avec de la bande isolante
• Le dissipateur de chaleur devient très chaud après usage Faire
attention de ne pas le toucher en retirant cet appareil
0207MNMMDWJEIN
EN, SP, FR
©2007 Victor Company of Japan, Limited
LVT1666-008A
[EU]
Crimp connectors
Conectores de sujeción
Raccord à sertir
Batteries
Pilas
Piles
Heat sink
Sumidero térmico
Dissipateur de chaleur
Installing the remote controller
Instalación del control remoto
Installation de la télécommande
Remote controller / Holder
Control remoto / Soporte
Télécommande / Support
Lista de piezas para instalación y cone ión
Con esta unidad se suministran las siguientes piezas.
Si hay algún elemento faltante, póngase inmediatamente en contacto
con su concesionario.
Liste des pièces pour l’installation et raccordement
Les pièces suivantes sont fournies avec cet appareil Si quelque
chose manquait, contactez votre revendeur immédiatement

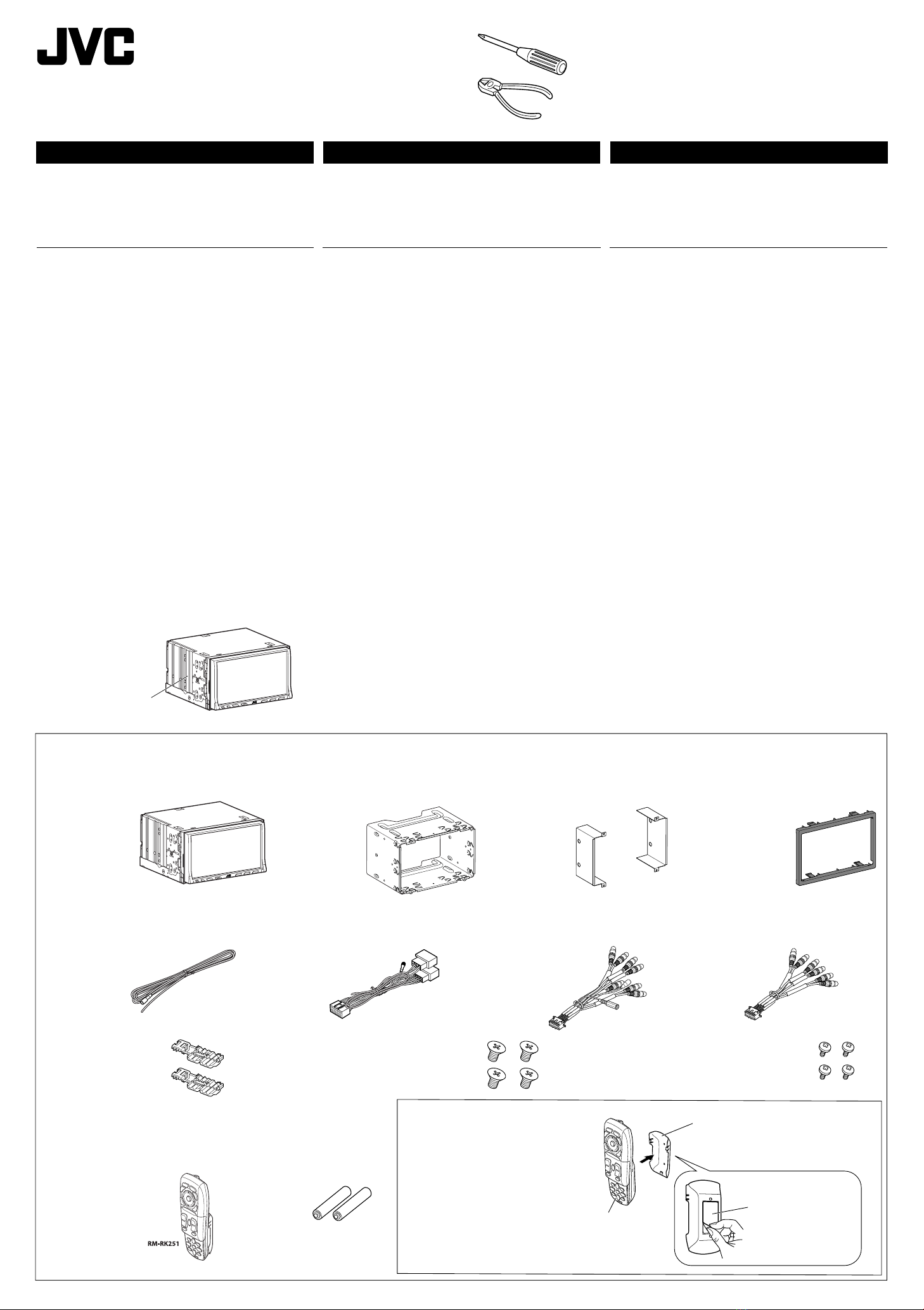

Parts list for installation and connection
The following parts are provided for this unit.
If anything is missing, contact your dealer immediately.
Main unit
Unidad principal
Appareil principal
Holder / Soporte / Support
Double sided adhesive tape
Cinta adhesiva de doble cara
Ruban adhésif double-face
Remote controller
Control remoto
Télécommande
Sleeve
Cubierta
Manchon
Trim plate
Placa de guarnición
Plaque d’assemblage
Brackets
Ménsulas
Supports
Flat head screws (M5 x 8 mm)
Tornillos de cabeza plana (M5 x 8 mm)
Vis à tête plate (M5 x 8 mm)
Round head screws (M2.6 x 3 mm)
Tornillos de cabeza esférica (M2,6 x 3 mm)
Vis à tête ronde (M2,6 x 3 mm)
5.1CH (LINE OUT) cord
Cable 5,1CH (LI E OUT)
Cordon 5,1CH (LINE OUT)
AV I/O cord
Cable AV I/O
Cordon AV E/S
Power cord
Cable de alimentación
Cordon d’alimentation
Reverse gear signal extension cord
Cable prolongador para señal del engranaje de marcha atrás
Cordon prolongateur de signal de marche arrière
Instal1-3_AVX800_008A[EU]f.indd 1Instal1-3_AVX800_008A[EU]f.indd 1 8/2/07 12:00:20 pm8/2/07 12:00:20 pm

2
INSTALLATION
(MONTAGEDANS LE TABLEAU DE BORD)
L’illustration suivante est un exemple d’installation typique.
Cependant, vous devez faire les ajustements correspondant à votre
voiture. Si vous avez des questions ou avez besoin d’information sur
des kits d’installation, consulter votre revendeur d’autoradios VC
ou une compagnie d’approvisionnement.
• Si vous n’êtes pas sûr de pouvoir installer l’appareil correctement,
faite-le installer par un technicien qualifié.
Avant d’installer l’appareil
• Lors du montage de l’appareil, assurez-vous d’utiliser les vis
fournies, de la façon indiquée. Si vous utilisez d’autres vis,
certaines pièces peuvent être perdues ou endommagées.
• Lorsque vous serrez des vis ou des boulons, faites attention de ne
pas pincer un cordon de connexion.
• Assurez-vous de ne pas bloquer le ventilateur sur le panneau
arrière lors de l’installation afin de permettre une ventilation
correcte.
INSTALACION
(MONTAJE EN EL TABLERO DE INSTRUMENTOS)
La siguiente ilustración muestra una instalación típica. Sin embargo
usted deberá efectuar los ajustes correspondientes a su automóvil.
Si tiene alguna pregunta o necesita información acerca de las
herramientas para instalación, consulte con su concesionario de JVC de
e uipos de audio para automóviles o a una compañía ue suministra
tales herramientas.
• Si no está seguro de poder instalar la unidad correctamente, déjela en
manos de un técnico cualificado.
Antes de instalar la unidad
• Al instalar la unidad, asegúrese de usar los tornillos suministrados, de
acuerdo con las instrucciones. El uso de otros tornillos podrá provocar
flojedad de o daños a las piezas.
• Al apretar los tornillos o los pernos, asegúrese de ue ningún cable de
conexión uede pillado.
• Al efectuar la instalación, asegúrese de no blo uear el ventilador del
panel trasero a fin de mantener una ventilación correcta.
INSTALLATION
(IN-DASH MOUNTING)
The following illustration shows a typical installation. However, you
should make adjustments corresponding to your specific car. If you
have any questions or require information regarding installation kits,
consult your JV IN- AR ENTERTAINMENT dealer or a company
supplying kits.
• If you are not sure how to install this unit correctly, have it installed
by a qualified technician.
Before installing the unit
• When mounting the unit, be sure to use the screws provided, as
instructed. If other screws are used, parts could become loose or
damaged.
• When tightening screws or bolts, be careful not to pinch any
connection cord.
• Make sure not to block the fan on the rear panel to maintain proper
ventilation when installed.
Install the unit at an angle of less than 30˚, taking it into account
that the monitor would eject when in use (see left).
Instale la unidad a un ángulo de menos de 30°, teniendo en cuenta
ue el monitor debe extraerse para su uso (véase a la iz uierda).
Installez l’appareil avec un angle de moins de 30°, en tenant
compte du fait que le moniteur doit être déployé lors de son
utilisation (voir ci-à gauche).
30˚
Unit: mm
Unidad: mm
Unité: mm
Required space for the monitor ejection
Espacio requerido para la expulsión del monitor
Espace requis pour le déploiement du moniteur
1 Retirez le système audio d’origine installé dans la voiture en
même temps que les supports de montage.
• Assurez-vous de conserver toutes les vis et pièces détachées
de votre voiture pour une utilisation dans le future.
2 Installez le manchon dans le tableau de bord de la voiture.
3 Attachez les supports à l’appareil principal.
• Lors de la fixation des supports sur l’appareil principal,
assurez-vous d’utiliser les vis à tête plate fournies (M5 x 8
mm). Vous risquez d’endommager l’appareil si vous utilisez
des vis plus longues.
4 Réalisez les connexions électriques requises.
• Référez-vous aux pages 3 et 4.
5 Installez l’appareil principal dans le manchon.
6 Fixez la plaque d’assemblage.
1 Desmonte el sistema de audio instalado originalmente en el coche,
junto con los ménsulas de montaje.
• Asegúrese de guardar todos los tornillos y piezas uitados de su
vehículo para poderlos usar en el futuro.
2 Instale la cubierta en el cubretablero del automóvil.
3 Fije los ménsulas a la unidad principal.
• Al fijar los ménsulas a la unidad principal, asegúrese de usar los
tornillos de cabeza plana suministrados (M5 x 8 mm). El uso de
tornillos más largos producirá daños a la unidad.
4 Realice todas las conexiones eléctricas necesarias.
• Consulte las páginas 3 y 4.
5 Colo ue la unidad principal en la cubierta.
6 Fije la placa de guarnición.
1 Remove the audio system originally installed in the car, together
with its mounting brackets.
• Be sure to keep all the screws and parts removed from your car
for future use.
2 Install the sleeve in the dashboard of the car.
3 Attach the brackets to this unit.
• When attaching the brackets to this unit, make sure to use the
supplied flat head screws (M5 x 8 mm). If longer screws are
used, they could damage the unit.
4 Do the required electrical connections.
• See pages 3 and 4.
5 Install the main unit in the sleeve.
6 Attach the trim plate.
3
2
4
5
6
1
Brackets
Ménsulas
Supports
Sleeve
Cubierta
Manchon
Trim plate
Placa de guarnición
Plaque d’assemblage
160 90.4
100
Round head screws (M2.6 x 3 mm)
Tornillos de cabeza esférica (M2,6 x 3 mm)
Vis à tête ronde (M2,6 x 3 mm)
Flat head screws (M5 x 8 mm)
Tornillos de cabeza plana (M5 x 8 mm)
Vis à tête plate (M5 x 8 mm)
Instal1-3_AVX800_008A[EU]f.indd 2Instal1-3_AVX800_008A[EU]f.indd 2 15/2/07 7:10:00 pm15/2/07 7:10:00 pm

3

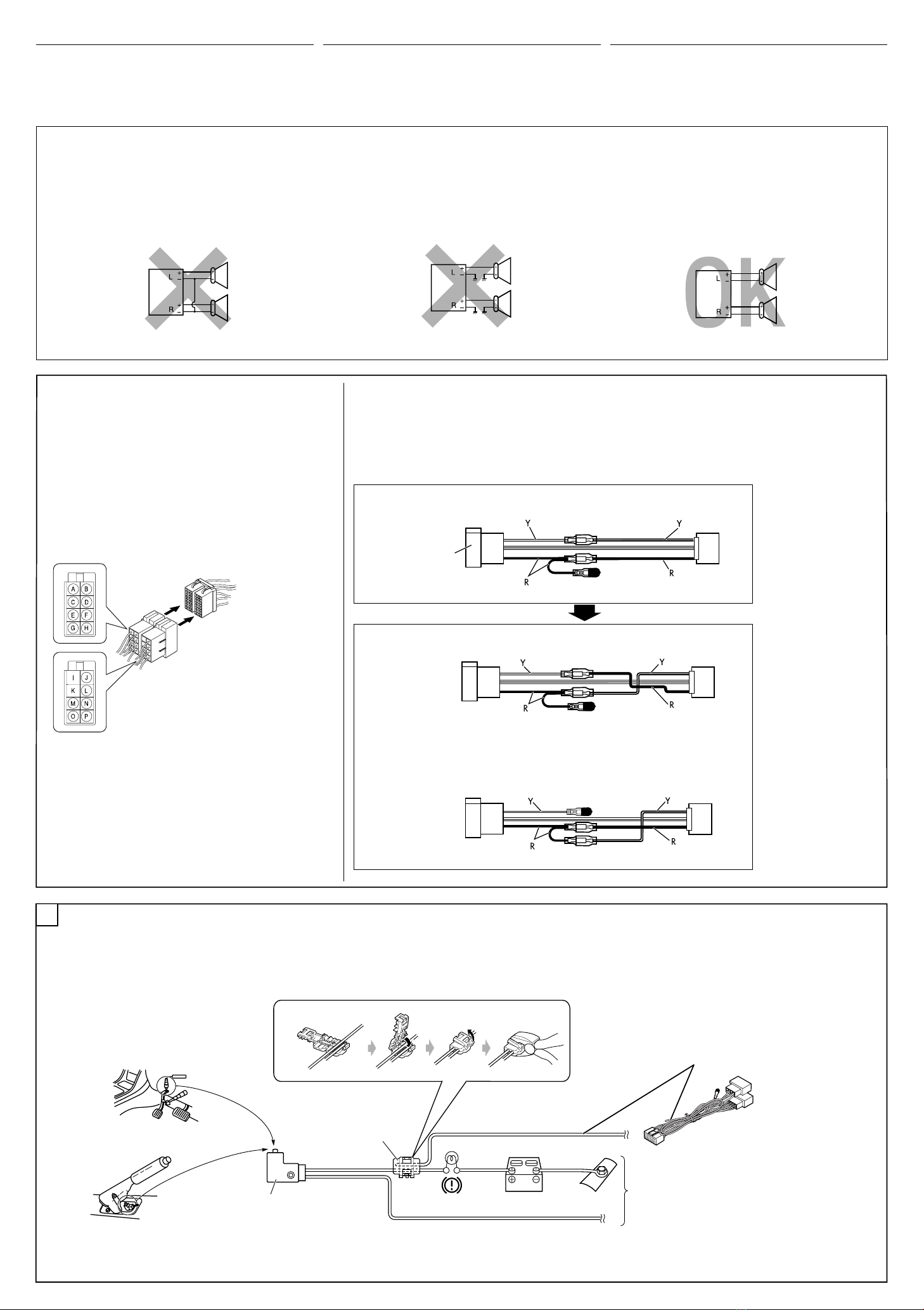

PRECAUTIONS on power supply and speaker
connections:
• O NOT connect the speaker leads of the power cord to the
car battery; otherwise, the unit will be seriously damaged.
• BEFORE connecting the speaker leads of the power cord to the
speakers, check the speaker wiring in your car.
PRECAUTIONS sur l’alimentation et la connexion des
enceintes:
• NE CONNECTEZ PAS les fils d’enceintes du cordon
d’alimentation à la batterie; sinon, l’appareil serait
sérieusement endommagé.
• AVANT de connecter les fils d’enceintes du cordon
d’alimentation aux enceintes, vérifiez le câblage des enceintes
de votre voiture.
ELECTRICAL CONNECTIONS
To prevent short circuits, we recommend that you disconnect the
attery’s negative terminal and make all electrical connections efore
installing the unit.
• Be sure to ground this unit to the car’s chassis again after
installation.
PRECAUCIONES sobre las conexiones de la
fuente de alimentación y de los altavoces:
• NO conecte los conductores de altavoz del cable de
alimentación a la batería de automóvil, pues podrían
producirse graves daños en las unidades.
• ANTES de conectar a los altavoces los conductores de altavoz del
cable de alimentación, verifique el conexionado de altavoz de su
automóvil.
CONEXIONES ELECTRICAS
Para evitar cortocircuitos, recomendamos que desconecte el terminal
negativo de la batería que efectúe todas las conexiones eléctricas antes
de instalar la unidad.
• Asegúrese de volver a conectar a masa esta unidad al chasis
del automóvil después de la instalación.
If your car is equipped with the ISO connector
Si su automóvil está equipado con el conector ISO
Si votre voiture est équippée d’un connecteur ISO
• Connect the ISO connectors as illustrated.
• Conecte los conectores ISO tal como se indica en la ilustración.
• Connectez les connecteurs SO comme montré sur l’illustration.
From the car ody
Desde la carrocería del vehículo
De la carrosserie de la voiture
ISO connector of the supplied power cord
Conector ISO del cable de alimentación
suministrado
Connecteur SO pour le cordon d’alimentation
fourni
View from the lead side
Vista desde el lado del conductor
Vue à partir du côté des fils
Original wiring / Conexionado original / Câblage original
Modified wiring 1 / Conexionado modificado 1 / Câblage modifié 1
Use modified wiring 2 if the unit does not turn on.
Si la unidad no se enciende, utilice el conexionado modificado 2 .
Utilisez le câblage modifié 2 si l’appareil ne se met pas sous tension.
Modified wiring 2 / Conexionado modificado 2 / Câblage modi é 2
ISO connector
Conector ISO
Connecteur SO
You may need to modify the wiring of the
supplied power cord as illustrated.
• Contact your authorized car dealer
efore installing this unit.
Connect the parking rake lead to the parking rake system uilt in
the car.
To metallic ody or chassis of the car
A un cuerpo metálico o chasis del automóvil
Vers corps métallique ou châssis de la voiture
Parking rake switch (inside the car)
Interruptor del freno de estacionamiento (dentro del
automóvil)
Commutateur de frein de stationnement (intérieur de
la voiture)
Parking rake
Freno de estacionamiento
Frein de stationnement
Podría ser necesario modificar el
conexionado del cable de alimentación
suministrado, tal como se indica en la
ilustración.
• Antes de instalar esta unidad, consulte a su
concesionario de automóviles autorizado.
Vous aurrez peut-être besoin de modifier
le câblage du cordon d’alimentation
fourni comme montré sur l’illustration.
• Contactez votre revendeur automobile
autorisé avant d’installer l’appareil.
Y : Yellow
Amarillo
Jaune
R : Red
Rojo
Rouge
Parking rake lead (light green)
Cable del freno de estacionamiento (verde claro)
Fil du frein de stationnement (vert clair)
Crimp connector
Conectore de sujeción
Raccord à sertir
Conecte el cable del freno de estacionamiento al sistema del freno de
estacionamiento instalado en el coche.
Connectez le fil de frein de stationnement au système de frein de
stationnement intégré à la voiture.
For some VW/Audi or Opel (Vauxhall) automobile / Para algunos automóviles VW/Audi u Opel (Vauxhall) /
Pour certaine voiture VW/Audi ou Opel (Vauxhall)
RACCORDEMENTS ELECTRIQUES
Pour éviter tout court-circuit, nous vous recommandons de
débrancher la borne négative de la batterie et d’effectuer tous les
raccordements électriques avant d’installer l’appareil.
• Assurez-vous de raccorder de nouveau la mise à la masse de
cet appareil au châssis de la voiture après l’installation.
AConnecting the parking brake lead / Conexión del cable del freno de estacionamiento / Connexion du fil de frein de stationnement
Instal1-3_AVX800_008A[EU]f.indd 3Instal1-3_AVX800_008A[EU]f.indd 3 14/2/07 12:59:03 pm14/2/07 12:59:03 pm

1
2
3
4
5
8
6
2
(ILLUMINATION)
(TEL MUTING)
(PARKING BRAKE)
P
L
O
M
N
J
AB
GH
CD
EF
4
C
BA
7
3
C
ENGLISH FRANÇAIS ESPAÑOL

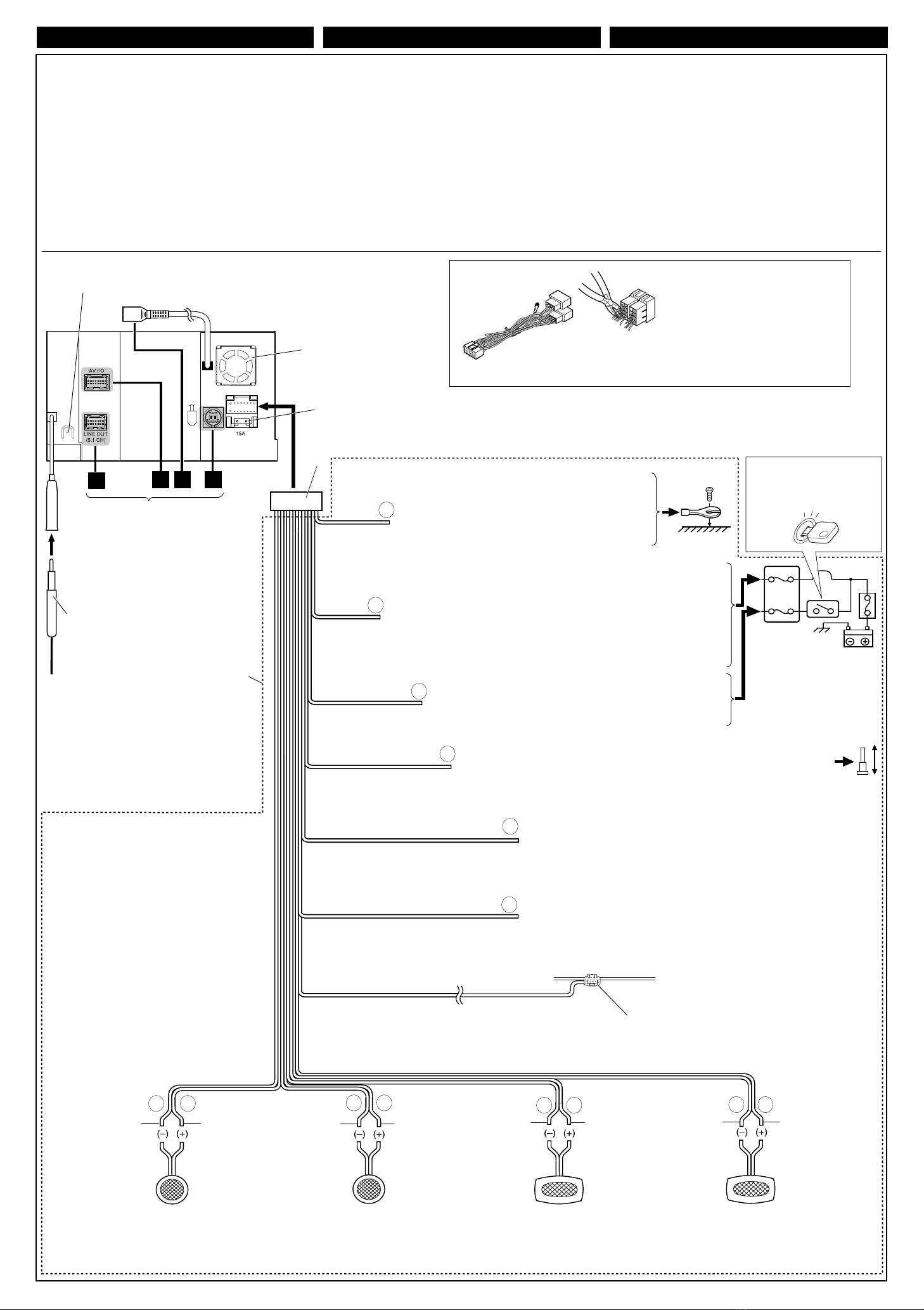

Connections without using the ISO connectors / Conexiones sin usar los conectores ISO / Connexions sans l’utilisation des connecteurs ISO
Before connecting: Check the wiring in the vehicle carefully.
Incorrect connection may cause serious damage to this unit.
The wires of the power cord and those of the connector from the car
body may be different in color.
1 Cut the ISO connector.
2 Connect the colored wires of the power cord in the order specified
in the illustration below.
3 Connect the aerial cord.
4 Finally connect the wiring harness to the unit.
Antes de la conexión: Verifique atentamente el conexionado del
vehículo. Una conexión incorrecta podría producir daños graves en
la unidad. Los cordones del cable de alimentación y los del conector
procedentes de la carrocería del automóvil podrían ser de diferentes en
color.
1 Corte el connector SO.
2 Conecte los conductores de color del cable de alimentación en el orden
especificado en la ilustración de abajo.
3 Conecte el cable de antena.
4 Por último, conecte el cable de alimentación a la unidad.
Avant de commencer la connexion: Vérifiez attentivement
le câbla e du véhicule. Une connexion incorrecte peut
endomma er sérieusement l’appareil. Le fil du cordon
d’alimentation et ceux des connecteurs du châssis de la voiture
peuvent être différents en couleur.
1 Coupez le connecteur ISO.
2 Connectez les fils colorés du cordon d’alimentation dans l’ordre
spécifié sur l’illustration ci-dessous.
3 Connectez le cordon d’antenne.
4 Finalement, connectez le faisceau de fils à l’appareil.
4
1
Cut the ISO connector
Corte el connector SO
Coupez le connecteur ISO
*1
*1
1 A fuse
Fusible de 15 A
Fusible 15 A
Rear ground terminal
Terminal de tierra posterior
Borne arrière de masse
*1 Not included for this unit
*1 No suministrado con esta unidad
*1 Non fourni avec cet appareil
Ignition switch
nterruptor de encendido
Interrupteur d’alluma e
White with black stripe
Blanco con rayas negras
Blanc avec bande noire
White
Blanco
Blanc
Gray with black stripe
Gris con rayas negras
Gris avec bande noire
Gray
Gris
Gris
Green with black stripe
Verde con rayas negras
Vert avec bande noire
Green
Verde
Vert
Purple with black stripe
Púrpura con rayas negras
Violet avec bande noire
Purple
Púrpura
Violet
Right speaker (front)
Altavoz derecho (frontal)
Enceinte droit (avant)
Left speaker (rear)
Altavoz izquierdo (trasero)
Enceinte auche (arrière)
Right speaker (rear)
Altavoz derecho (trasero)
Enceinte droit (arrière)
To metallic body or chassis of the car
A un cuerpo metálico o chasis del automóvil
Vers corps métallique ou châssis de la voiture
To a live terminal in the fuse block connecting to the car battery (bypassing
the ignition switch) (constant 12 V)
A un terminal activo del bloque de fusibles conectado a la batería del
automóvil (desviando el interruptor de encendido) (12 V constantes)
A une borne sous tension du porte-fusible connectée à la batterie de la
voiture (en dérivant l’interrupteur d’alluma e) (12 V constant)
To an accessory terminal in the fuse block
A un terminal accesorio del bloque de fusibles
Vers borne accessoire du porte-fusible
To car light control switch
Al interruptor de control de las luces del automóvil
À l’interrupteur d’éclaira e de la voiture
To cellular phone system
Al sistema de teléfono celular
À un système de téléphone cellulaire
Black
Negro
Noir
Yellow *2
Amarillo *2
Jaune *2
Red
Rojo
Rou e
Blue with white stripe
Azul con rayas blancas
Bleu avec bande blanche
Orange with white stripe
Naranja con rayas blancas
Oran e avec bande blanche
Brown
Marrón
Marron
Light green
Verde claro
Vert clair
To the remote lead of other equipment or power aerial if any (200 mA max.)
Al conductor remoto de otro equipo o de la antena automática, si hubiere (200 mA máx.)
Au fil de télécommande de l’autre appareil ou à l’antenne automatique s’il y en a une
(200 mA max.)
Left speaker (front)
Altavoz izquierdo (frontal)
Enceinte auche (avant)
*2
Before checking the operation of this unit prior to
installation, this lead must be connected, otherwise
power cannot be turned on.
*2 Antes de comprobar el funcionamiento de esta
unidad previa a de la instalación, es necesario
conectar este cable, de lo contrario no se podrá
conectar la alimentación.
*2 Pour vérifier le fonctionnement de cet appareil
avant installation, ce fil doit être raccordé, sinon
l’appareil ne peut pas être mis sous tension.
Crimp connector
Conector de sujeción
Raccord à sertir
To parking brake (see diagram Å on page 3.)
Al freno de estacionamiento (véase diagrama Å de
la página 3.)
Au frein de stationnement (voir le dia ramme Å
de la pa e 3.)
Fuse block
Bloque de fusibles
Porte-fusible
See pages and 6.
Consulte las páginas 5 y 6.
Référez-vous aux pa es 5 et 6.
Fan
Ventilador
Ventilateur
Instal4-6_AVX800_008A[EU]f.indd 4Instal4-6_AVX800_008A[EU]f.indd 4 8/2/07 11:34:53 am8/2/07 11:34:53 am

CAMERA IN
VIDEO OUT
LINE IN
OE REMOTE
VIDEO IN
REVERSE
GEAR
SIGNAL
2nd AUDIO OUT
REVERSE
GEAR
SIGNAL
L
R
L
R
L
R
L
R
*4
LRL
L
INPUT
INPUT
INPUT
R
L
INPUT
R
L
R
L
R
R
*5
*5
*5
*5
LINE OUT (FRONT) LINE OUT (REAR) SUBWOOFER CENTER OUT
Connecting the external amplifiers / Conexión a los ampli cadores externos / Connexion d’amplificateurs externes
5
*3 Required only when connecting a rear view camera to CAMERA
IN plug.
*4 If your car is equipped with the steering wheel remote controller,
you can operate this unit using the controller. o do it, a JVC’s
OE remote adapter (not supplied) which matches with your car
is required. Consult your JVC IN-CAR EN ER AINMEN
dealer for details.
*3 Requerido sólo al conectar una cámara de retrovisión a la clavija
CAMERA IN.
*4 Si su vehículo está equipado con control remoto en el volante de
dirección podrá hacer funcionar este receptor utilizando dicho
control. Para ello se requiere un adaptador para control remoto OE
de JVC (no suministrado) que corresponda con su vehículo. Para
mayor información consulte con su concesionario car audio de JVC.
*3 Nécessaire uniquement lors de la connexion d’une caméra de
recul à la fiche CAMERA IN.
*4 Si votre voiture est munie d’une télécommande de volant
vous pouvez commander cet autoradio en utilisant
la télécommande. Pour le faire un adaptateur pour
télécommande au volant JVC (non fourni) correspondant
à votre voiture est nécessaire. Consultez votre revendeur
d’autoradio JVC pour les détails.
2nd monitor (KV-MR9010, etc.)
2do. monitor (KV-MR9010 etc.)
Second moniteur (KV-MR9010 etc.)
Reverse lamp lead
Conductor de la luz de marcha atrás
Fil des feux de recul
o car battery
A la batería del automóvil
À la batterie de la voiture
OE remote adapter (not supplied)
Adaptador para control remoto OE (no suministrado)
Adaptateur pour télécommande au volant (non fourni)
Steering wheel remote controller (equipped in the car)
Control remoto del volante de dirección (equipado en el vehículo)
Télécommande de volant (installée dans la voiture)
Cordless headphones (KS-HP2)
Auriculares inalámbricos (KS-HP2)
Casque d’écoute sans fil (KS-HP2)
Reverse lamp
Luz de marcha atrás
Feux de recul
o reverse lamp
A la luz de marcha atrás
Aux feux de recul
Reverse gear signal extension cord *3
Cable prolongador de la señal del engranaje de marcha atrás *3
Cordon prolongateur de signal de marche arrière *3
Crimp connector
Conector de sujeción
Raccord à sertir

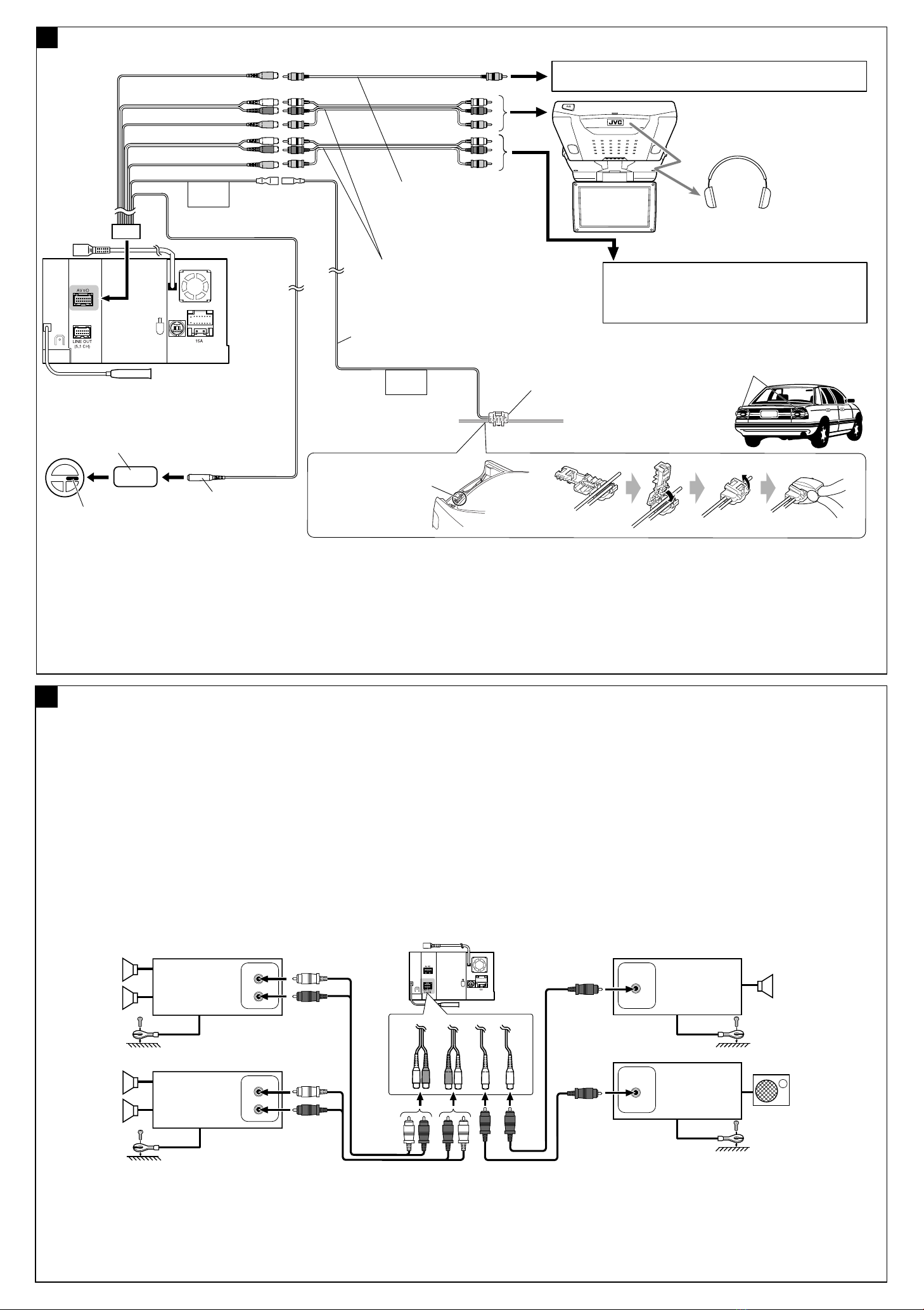

Connecting the AV I/O cord / Conexión del cable AV I/O / Connexion du cordon AV E/
Audio/video cords (not supplied)
Cables de audio/vídeo (no suministrados)
Cordon audio/vidéo (non fourni)
Video cords (not supplied)
Cables de vídeo (no suministrados)
Cordon vidéo (non fourni)
Navigation System or playback source
Sistema de navegación o fuente de reproducción
Système de navigation ou source de lecture
o rear view camera / A la cámara de retrovisión / À la caméra de recul
You can connect amplifiers to upgrade surround system in the car
compartment.
• Connect the amplifiers to 5.1-ch analog discrete output plugs to
enjoy multi-channel source.
• After you have connected the center speaker, make sure
to activate the center speaker; otherwise, no sound comes
out of the connected center speaker, see page 61 of the
INS RUC IONS.
• You can supply the power to the amplifiers by connecting the
remote leads (blue with white stripe) of this unit and amplifiers.
( o connect more than one amplifier using the remote leads, Y-
connectors need to be separately purchased.)
• Disconnect the speakers from the unit, and connect them to the
amplifier. Leave the speaker leads of the unit unused.
*5 Firmly attach the ground wire to the metallic body or to the
chassis of the car—to the place uncoated with paint (if coated
with paint, remove the paint before attaching the wire). Failure
to do so may cause damage to the unit.
*5 Attachez solidement le fil de mise à la masse au châssis
métallique de la voiture—à un endroit qui n’est pas recouvert
de peinture (s’il est recouvert de peinture enlevez d’abord
la peinture avant d’attacher le fil). L’appareil peut être
endommagé si cela n’est pas fait correctement.
*5 Fije firmemente el cable de tierra a un cuerpo metálico o chasis del
automóvil—a un lugar no cubierto con pintura (si está cubierto con
pintura quítela antes de fijar el cable). De lo contrario se podrían
producir daños en la unidad.
Podrá conectar amplificadores para mejorar el sistema de sonido
envolvente del habitáculo de su automóvil.
• Para poder escuchar una fuente multicanal conecte los
amplificadores a los jacks de salida discreta analógica de 5 1 canales.
• Asegúrese de activar el altavoz central después de conectarlo;
de lo contrario, no saldrá sonido a través del mismo, consulte la
página 61 del MANUAL DE INSTRUCCIONES.
• Puede suministrar alimentación a los amplificadores conectando los
conductores remotos (azul con rayas blancas) de esta unidad y de
los amplificadores. (Para conectar más de un amplificador mediante
los conductores remotos necesitará conectores en Y vendidos
separadamente.)
• Desconecte los altavoces de la unidad y conéctelos al amplificador.
Los conductores de los altavoces de la unidad quedan sin usar.
Vous pouvez connecter des amplificateurs pour donner plus de
puissance au système Surround dans la cabine de votre voiture.
• Connectez les amplificateurs aux prises de sortie analogiques
discrètes 5 1 canaux pour écouter une source multicanal.
• Après avoir connecté l’enceinte centrale, assurez-vous de
mettre en service l’enceinte centrale; sinon, aucun son ne
sort de l’enceinte centrale connectée, référez-vous à la page
61 du MANUEL D’INSTRUCTIONS.
• Vous pouvez alimenter les amplificateurs en connectant les
fils de commande à distance (bleu avec à bande blanche) de
cet appareil et des amplificateurs. (Pour connecter plus d’un
amplificateur en utilisant les fils de commande à distance vous
devez acheter des raccord en Y séparément.)
• Déconnectez les enceintes de l’appareil principal et connectez-
les aux amplificateurs. Laissez les fils d’enceintes de l’appareil
inutilisés.
Subwoofer
Subwoofer
Caisson de grave
Rear speakers
Altavoces traseros
Enceintes arrière
Center speaker
Altavoz central
Enceinte centrale
Front speakers
Altavoces delanteros
Enceintes avant
JVC Amplifier
JVC Amplificador
JVC Amplificateur
A
B
JVC Amplifier
JVC Amplificador
JVC Amplificateur
JVC Amplifier
JVC Amplificador
JVC Amplificateur
JVC Amplifier
JVC Amplificador
JVC Amplificateur
Instal4-6_AVX800_008A[EU]f.indd 5Instal4-6_AVX800_008A[EU]f.indd 5 8/2/07 12:18:59 pm8/2/07 12:18:59 pm

KS-U57
KS-U58
KS-PD500
KS-PD100
6
C
JVC DAB tuner
Sintonizador DAB de JVC
Tuner DAB JVC
*6
• You cannot connect a computer to the USB
() terminal of the unit.
• No se puede conectar un ordenador al terminal
() USB de la unidad.
• Vous ne pouvez pas connecter un ordinateur à
la prise USB ( ) de l’appareil.
TROUBLESHOOTING
• The fuse blows.
* Are the red and black lead connected correctly?
• Power cannot be turned on.
* I the yellow lead connected?
• No sound from the speakers.
* I the peaker output lead hort-circuited?
• Sound is distorted.
* I the peaker output lead grounded?
* Are the “–” terminal of L and R peaker grounded in common?
• Noise interfere with sounds.
* I the rear ground terminal connected to the car’ cha i u ing
horter and thicker cord ?
• Unit becomes hot.
* I the peaker output lead grounded?
* Are the “–” terminal of L and R peaker grounded in common?
• This unit does not work at all.
* Have you re et your unit?
LOCALIZACION DE AVERIAS
• El fusible se quema.
* ¿Están los conductores ro o y negro correctamente conectados?
• No es posible conectar la alimentaci n.
* ¿Está el cable amarillo conectado?
• No sale sonido de los altavoces.
* ¿Está el cable de salida del altavoz cortocircuitado?
• El sonido presenta distorsi n.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a una
masa común?
• Perturbaci n de ruido.
* ¿El terminal de tierra trasero está conectado al chasis del automóvil
utilizando los cordones más corto y más grueso?
• La unidad se calienta.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a una
masa común?
• Esta unidad no funciona en absoluto.
* ¿Ha reinicializado su unidad?
EN CAS DE DIFFICULTES
• Le fusible saute.
* Les ils rouge et noir sont-ils racordés correctement?
• L’appareil ne peut pas être mise sous tension.
* Le il jaune est-elle raccordée?
• Pas de son des enceintes.
* Le il de sortie d’enceinte est-il court-circuité?
• Le son est déformé.
* Le il de sortie d’enceinte est-il à la masse?
* Les bornes “–” des enceintes gauche et droit sont-elles mises
ensemble à la masse?
• Interférence avec les sons.
* La prise arrière de mise à la terre est-elle connectée au châssis de
la voiture avec un cordon court et épais?
• L’appareil devient chaud.
* Le il de sortie d’enceinte est-il à la masse?
* Les bornes “–” des enceintes gauche et droit sont-elles mises
ensemble à la masse?
• Cet appareil ne fonctionne pas du tout.
* Avez-vous réinitialisé votre appareil?

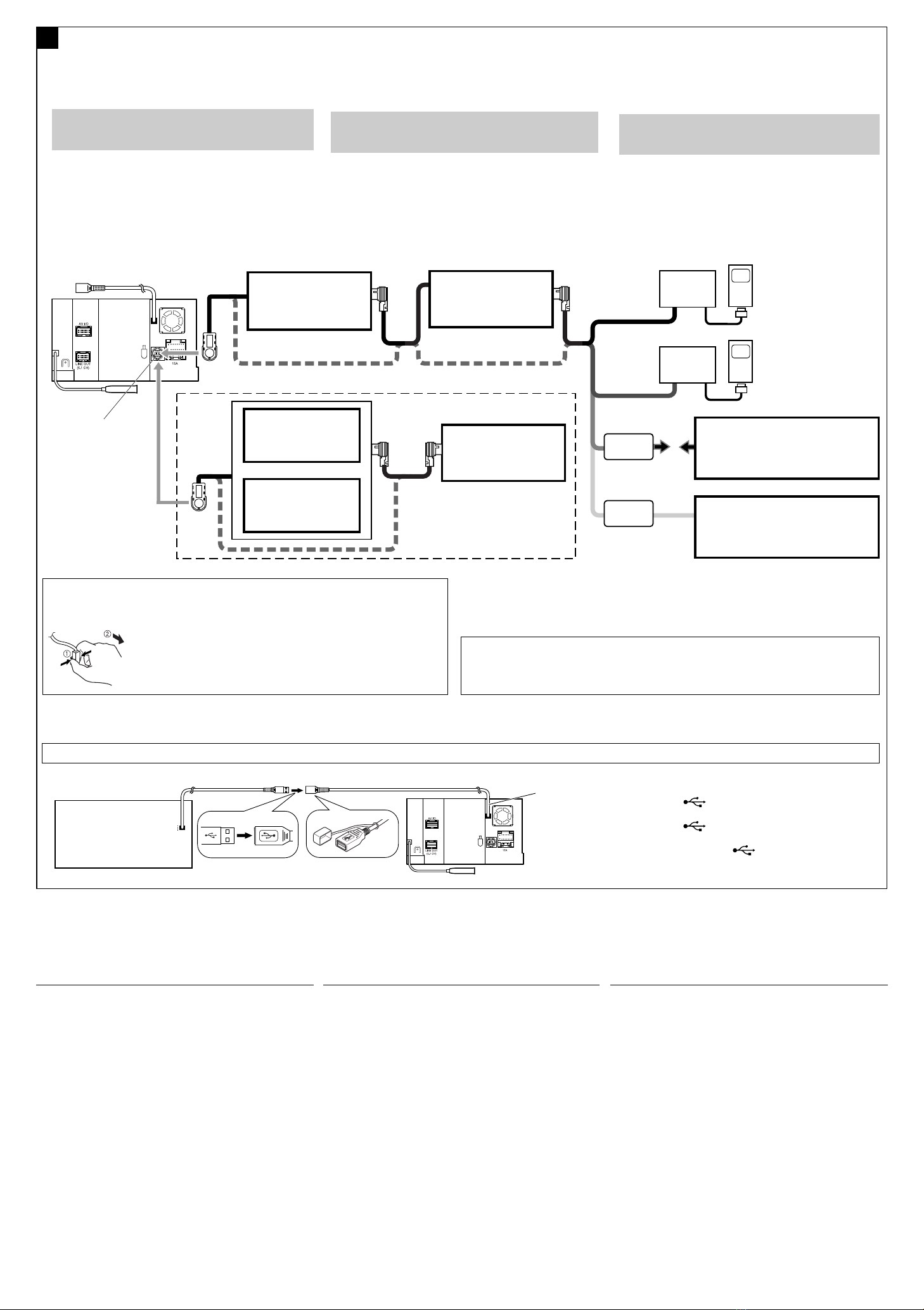

Los componentes externos se pueden conectar en serie, tal como se
muestra en el diagrama siguiente.
• Todos los componentes, adaptadores o cables de señal se deben
comprar separadamente.
PRECAUCION:
Antes de conectar los componentes externos, asegúrese de que la
unidad esté apagada.
• Para utilizar un cambiador de CD JVC, Apple iPod o reproductor D.
de JVC, a uste “External Input” a “Changer/iPod/D. Player” (consulte
la página 63 del MANUAL DE INSTRUCCIONES).
• Para utilizar otros componentes externos a través de KS-U57 o
KS-U58, a uste “External Input” a “External” (consulte la página 63
del MANUAL DE INSTRUCCIONES).
Vous pouvez connecter des appareils extérieurs en série comme
montré sur l’illustration ci-dessous.
• Tous les composants, adaptateurs ou cordons de signal doivent
être achetés séparément.
PRECAUTION:
Avant de connecter les appareils extérieurs, assurez-
vous que l’appareil est hors tension.
• Pour utiliser un changeur de CD JVC, un iPod Apple ou le
lecteur D. de JVC, réglez “External Input” sur “Changer/iPod/
D. Player” (voir page 63 du MANUEL D’INSTRUCTIONS).
• Pour utiliser d’autres appareils extérieurs via le KS-U57 ou
KS-U58, réglez “External Input” sur “External” (voir page 63 du
MANUEL D’INSTRUCTIONS).
You can connect external component in erie a hown in the
diagram below.
• All the component , adapter or ignal cord need to be purcha ed
eparately.
CAUTION:
Before connecting the external components, make sure that
the unit is turned off.
• To u e JVC CD changer, Apple iPod or JVC D. player, et
“External Input” to “Changer/iPod/D. Player” ( ee page 63 of the
INSTRUCTIONS).
• To u e other external component via KS-U57 or KS-
U58, et “External Input” to “External” ( ee page 63 of the
INSTRUCTIONS).
Connecting external components / Conexi n de los componentes externos / Connexion des appareils extérieurs
CD changer jack
Jack para el cambiador de
CD
Prise du changeur de CD
JVC CD changer
Cambiador de CD de JVC
Changeur de CD JVC
External component with RCA pin jack
Componente externo con conectores RCA
Composant extérieur muni de prises
Cinch (RCA)
External component with tereo-mini jack
Componente externo con ack miniatura
estéreo
Composant extérieur muni d’une mini
prise stéréo
iPod
iPod
iPod
JVC D. Player XA-HD500
Reproductor D. de JVC
XA-HD500
Lecteur D. de JVC XA-HD500
or / o / ou
or / o / ou
or / o / ou
*6 Audio cord (not upplied) i required.
*6 Se requiere cable de audio (no suministrado).
*6 Un cordon audio (non ourni) est requis.
JVC Bluetooth adapter
Adaptador Bluetooth de JVC
Adaptateur Bluetooth JVC
JVC Bluetooth adapter
Adaptador Bluetooth de JVC
Adaptateur Bluetooth JVC
• iPod i a trademark of Apple Inc., regi tered in the U.S. and other countrie .
• iPod es una marca comercial de Apple Inc., registrada en los EE.UU. y otros países.
• iPod est une marque de commerce d’Apple Inc., enregistrée aux États-Unis et dans les autres pays.
To di connect the connector / Para desconectar el conector / Pour déconnecter le
connecteur
Hold the connector top tightly ( 1 ), then pull it out ( 2 ).
Su ete firmemente la parte superior del conector ( 1 ) y
seguidamente, extráigalo ( 2 ).
Tenez ermement le connecteur par-dessus ( 1 ) et tirez
vers l’extérieur ( 2 ).
USB cable (approx. 1.2 m)
Cable USB (aprox. 1,2 m)
Câble USB (environ 1,2 m)
USB device
Dispositivo USB
Périphérique USB
USB devices / Dispositivos USB / Périphériques USB
JVC DAB tuner
Sintonizador DAB de JVC
Tuner DAB JVC
Instal4-6_AVX800_008A[EU]f.indd 6Instal4-6_AVX800_008A[EU]f.indd 6 15/2/07 7:10:42 pm15/2/07 7:10:42 pm
