KW-AVX900

Installation/Connection Manual

Руководство по установке/подключению

Керівництво зі встановлення та з’єднання

LVT1669-006A

[EE]

0307MNMMDWJEIN

EN, RU, UK

ENGLISH

This unit is designed to operate on 12 V DC, NEGATIVE ground

electrical systems. If your vehicle does not have this system, a

voltage inverter is required, which can be purchased at JVC IN CAR

ENTERTAINMENT dealers.

WARNINGS

• DO NOT install any unit and wire any cable in locations where;

– it may obstruct the steering wheel and gearshift lever operations,

as this may result in a traffic accident.

– it may obstruct the operation of safety devices such as air bags, as

this may result in a fatal accident.

– it may obstruct visibility.

• DO NOT operate any unit while manipulating the steering wheel, as

this may result in a traffic accident.

• The driver must not watch the monitor while driving. If the driver

watches the monitor while driving, it may lead to carelessness and

cause an accident.

• The driver must not put on the headphones while driving. It is

dangerous to shut off the outside sounds while driving.

• If you need to operate the unit while driving, be sure to look around

carefully or you may be involved in a traffic accident.

• If the parking brake is not engaged, “Parking Brake” flashes on the

monitor, and no playback picture will be shown.

– This warning appears only when the parking brake lead is

connected to the parking brake system built in the car.

Notes on electrical connections:

• Replace the fuse with one of the specified rating. If the fuse blows

frequently, consult your JVC IN CAR ENTERTAINMENT dealers.

• It is recommended to connect to the speakers with maximum

power of more than 50 W (both at the rear and at the front, with an

impedance of 4 Ω to 8 Ω).

If the maximum power is less than 50 W, change “Amplifier Gain”

setting to prevent the speakers from being damaged (see page 67 of

the INSTRUCTIONS).

• To prevent short circuit, cover the terminals of the UNUSED leads

with insulating tape.

• The heat sink becomes very hot after use. Be careful not to touch it

when removing this unit.

РУCCKИЙ

Это устройство разработано для экс луатации на 12 В

п ст янн г напряжения с минус м на массе. Если Ваш

автомобиль не имеет этой системы, требуется инвертор

на ряжения, который может быть риобретен у дилера

автомобилнего с ециалиста JVC.

УКРАЇНА

Цей пристрій призначений для роботи під напругою 12 В

п стійн г струму; з електричними системами, щ мають

заземлення ВІД’ЄМНОГО п люсу. Якщо ваше авто не оснащене

такою системою, потрібно використовувати інвертор напруги,

який можна придбати у дилерів устаткування JVC для автомобілів.

ПРЕДУПРЕЖДЕНИЯ

• НЕ устанавливайте устройства и не рокладывайте ровода в

местах, где:

– возникает ре ятствие для функционирования руля

и рычага ереключения скоростей, так как это может

ривести к аварии;

– возникает ре ятствие срабатыванию устройств

безо асности, на ример, невмо одушки, что может

ривести к несчастному случаю со смертельным исходом;

– может ухудшиться обзор.

• НЕ ис ользуйте устройство, когда у равляете рулем; это

может ривести к аварии.

• Водителю не следует смотреть на монитор во время

вождения. Это может отвлечь и ривести к аварии. Если

вощитель смотрит на монитор во время вождения, это может

ривести к отере внимания и стать ричиной аварии.

• Водителю не следует надевать наушники во время вождения.

Во время вождения о асно изолироваться от внешних шумов.

• Если данное устройство ис ользуется во время оездки

на автомобиле, следует, не отвлекаясь, следить за

дорогой, иначе может роизойти дорожно-транс ортное

роисшествие.

• Если стояночный тормоз не включен, на мониторе мигает

сообщение “Parking Brake”, и изображение вос роизведения

не отображается.

– Это реду реждение оявляется только в том случае, если

ровод стояночного тормоза одключен к стояночной

тормозной системе автомобиля.

Примечания п электрическим п дключениям:

• Заменяйте редохранитель другим редохранителем

указанного класса. Если редохранитель сгорает слишком

часто, обратитесь к дилеру автомобилнего с ециалиста JVC.

• Рекомендуется одключать динамики с максимальной

мощностью более 50 Вт (к задней и ередней анели

устройства, с олным со ротивлением от 4 Ω д 8 Ω).

Если максимальная мощность динамиков менее 50 Вт,

ерейдите в режим “Amplifier Gain”, чтобы редотвратить их

овреждение (cм. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ на стр. 67).

• Для редотвращения ороткого замыкания заклейте

НЕИСПОЛЬЗУЕМЫЕ концы изолирующей лентой.

• Радиатор во время ис ользования сильно нагревается.

Старайтесь его не трогать во время удаления устройства.

ПОПЕРЕДЖЕННЯ

• НЕ встановлюйте даний пристрій і не приєднуйте жодних

проводів у місцях, де:

– вони можуть перешкоджати вправлятися з кермом і важелем

перемикання передач, тому що це може призвести до аварії

на дорозі;

– вони можуть перешкоджати роботі таких пристроїв

безпеки, як подушки безпеки, тому що це може призвести до

смертельного випадку.

– затуляти огляд.

• НЕ виконуйте ніяких операцій з пристроєм під час керування,

тому що це може призвести до аварії на дорозі.

• Під час руху водій не повинен відволікатися і дивитись на

монітор. Якщо водій під час руху дивиться на монітор, його

необачність може призвести до аварії.

• Підчас руху забороняється надягати навушники. Ізолювання

від зовнішніх звуків підчас руху є небезпечним.

• Якщо вам потрібно скористатися пристроєм підчас руху,

уважно стежте за дорогою, щоб не потрапити в аварію.

• Якщо автомобіль не на ручному гальмі, на екрані монітора

мигтітиме напис “Parking Brake”, зображення виводитись не

буде.

– Це попередження з’являється тільки тоді, коли провід

ручного гальма з’єднаний з ручним гальмом автомобіля.

Зауваження щ д електричних з’єднань:

• Заміняти запобіжник можна тільки запобіжником із вказаними

у специфікації номінальними характеристиками. Якщо

запобіжники часто виходять з ладу, проконсультуйтеся з

дилером устаткування JVC для автомобілів.

• Рекомендується підключати гучномовці з максимальною

потужністю, що перевищує 50 Вт (як для розташованих

спереду, так і для тих, що розміщуються позаду.

Рекомендований діапазон опору: від 4 до 8 Ом).

У разі, якщо потужність є меншою чим 50 Вт, змініть

налаштування “Amplifier Gain” (коефіцієнт підсилення)

задля запобігання пошкодженню гучномовців (див. стор. 67

ІНСТРУКЦІЇ).

• Для запобігання короткому замиканню, заізолюйте клеми

провідника, ЩО НЕ ВИКОРИСТОВУЄТЬСЯ, ізоляційною

стрічкою.

• По закінчені роботи радіатор стає надто гарячим. Будьте

обережні, не торкайтесь його при видалені цього пристрою.

Crimp connectors

Обжимные разъемы

Обтиснене рознімання

Sleeve

Муфта

Екран

Power cord

Кабель итания

Шнур живлення

Trim plate

Декоративную анель

Знімна пластина

Heat sink

Радиатор

Радіатор

Batteries

Батареи

Батареї

Remote controller / Holder

Диcтaнциoннoго y paвлeния / Держатель

Пульт дистанційного керування / Утримувач

Parts list for installation and connection

The following parts are provided for this unit. If anything is missing,

contact your dealer immediately.

Спис к деталей для устан вки и п дключения

Следующие детали оставлены в ком лекте с устройством. Если

какой-либо из указанных элементов отсутствует, обратитесь к

агенту о родажам.

Перелік деталей для встан влення та з’єднання

У комплекті з цим пристроєм надаються такі деталі. Якщо

бракує якої небудь деталі, негайно звертайтесь до дилера у

вашому регіоні.

Main unit

Главное устройство

Головний пристрій

Brackets

Декоративную анель

Кронштейны

AV I/O cord

Шнур AV I/O

Підключення шнура

аудіо/відео входу/виходу

5.1CH (LINE OUT) cord

Кабель 5,1CH (LINE OUT)

Шнур 5,1CH (LINE OUT) Installing the remote controller / Устан вка пульта дистанци нн г

управления / Встан влення пульту дистанційн г керування

Flat head screws (M5 × 8 mm)

Болты с лоской головкой (M5 x 8 мм)

Гвинти з пласкими голівками (M5 × 8 мм)

Round head screws (M2.6 × 3 mm)

Болты с круглой головкой (M2,6 x 3 мм)

Гвинти з напівкруглими голівками (M2,6 × 3 мм) Remote controller

Диcтaнциoннoго y paвлeния

Пульт дистанційного керування

Holder / Держатель / Утримувач

Double sided adhesive tape

Двусторонняя клейкая

лента

Двостороння липка

стрічка

Reverse gear signal extension cord

Удлинительный кабель сигнала

заднего хода

Додатковий провід для сигналу

заднього ходу

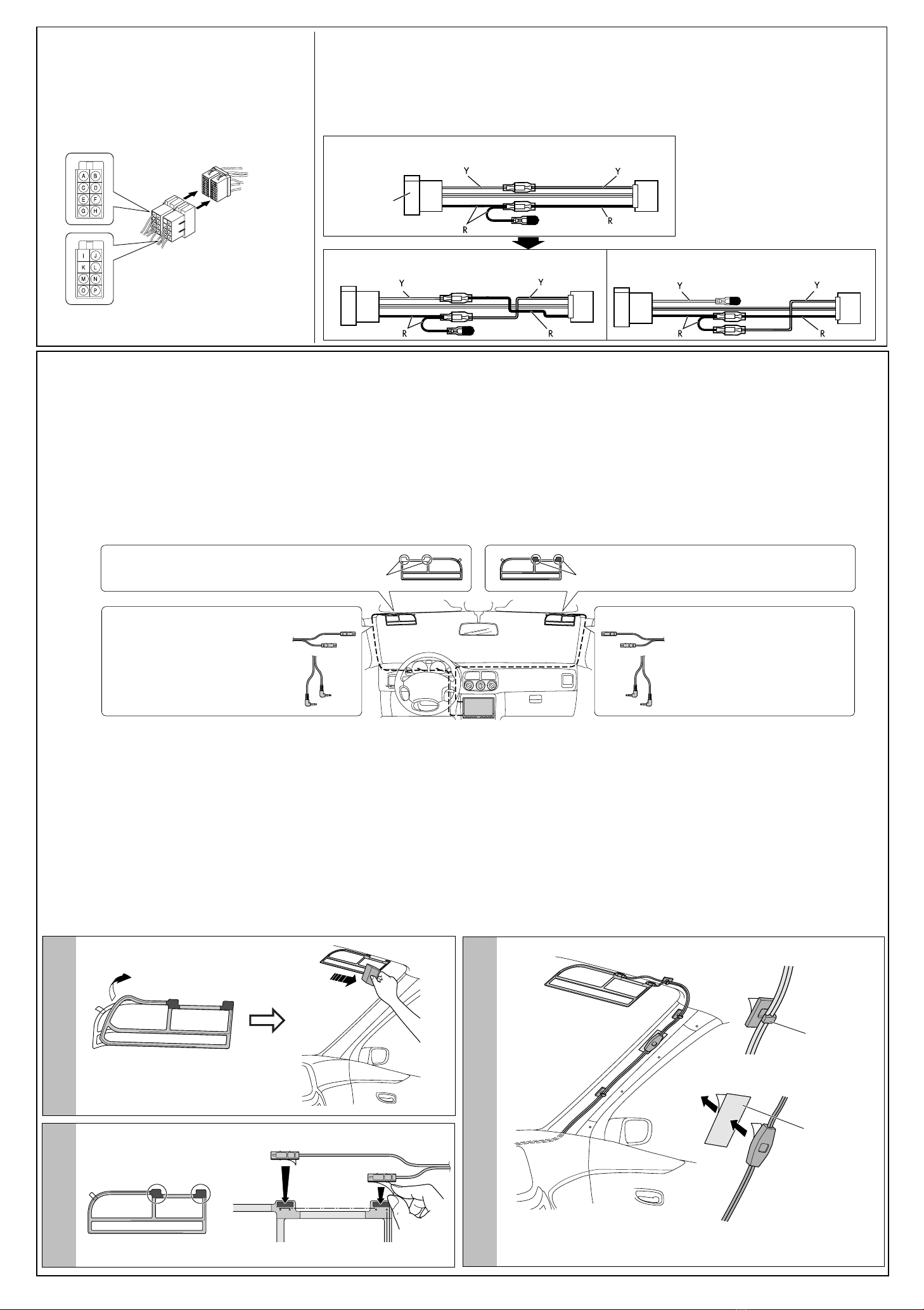

TV aerials

Телевизионные антенны

Телевізійні антени

Aerials cords

Антенные кабели

Антенні кабелі

Cleaner

Очиститель

Очищувач

Earth tape

Лента заземления

Стрічка заземлення

Rubber spatula

Резиновый ш атель

Гумовий шпатель

Clamps

Скобы

Скоби

Instal1-3_AVX900_009A[EE]f.indd 1Instal1-3_AVX900_009A[EE]f.indd 1 14/3/07 9:23:37 am14/3/07 9:23:37 am

УСТАНОВКА

(УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)

На следующих иллюстрациях показана типовая установка.

Однако необходимо выполнить настройки, соответствующие

конкретному автомобилю. Если у ас есть какие-либо

вопросы, касающиеся установки, обратитесь к ашему дилеру

автомобильных систем JVC или в компанию, поставляющую

соответствующие принадлежности.

• Если ы не знаете точно, как следует устанавливать это

устройство, обратитесь к квалифицированному специалисту.

Предостережение во время установки

• При установке устройства используйте только прилагаемые

болты в соответствии с инструкцией. случае использования

других болтов существует вероятность, что детали могут быть

ненадежно закреплены или повреждены.

• Аккуратно затягивайте болты,чтобы не пережать

соединительные кабели.

• При установке для обеспечения правильной вентиляции не

закрывайте вентилятор на задней панели.

ВСТАНОВЛЕННЯ

(МОНТАЖ НА ПРИЛАДОВУ ПАНЕЛЬ)

Наведена нижче ілюстрація демонструє типовий процес

встановлення. Проте необхідно виконати регулювання у

відповідності до типу автомобіля. У ра і будь яких апитань

або потреби у інформації щодо набору інструментів та

спорядження, проконсультуйтеся дилером устаткування JVC

для автомобілів або компанією, що постачає набір інструментів

та спорядження.

• Якщо ви не впевнені щодо правильності встановлення цього

пристрою, алучіть до його встановлення кваліфікованого

спеціаліста.

Перед встановленням пристрою

• При встановленні пристрою, використовуйте тільки гвинти

комплекту постачання, відповідно до інструкцій. Якщо

використовуються інші гвинти, кріплення окремих частин

пристрою може ослабнути або пошкодитись.

• При атягуванні гвинтів чи болтів будьте обережні, щоб не

атиснути жоден ’єднувальний шнур.

• При встановленні переконайтеся, що вентилятор адньої

панелі не аблокований для абе печення належної вентиляції.

30˚

Install the unit at an angle of less than 30˚, taking it into account

that the monitor would eject when in use (see left).

Установите устройство под углом менее 30 °, принимая

во внимание то,что при использовании монитор будет

выдвигаться (див. зліва).

Встановіть пристрій під кутом, меншим ніж 30˚, важаючи

на те, що монітор під час його використання буде

находитися у висунутому стані (див. ілюстрацію ліва).

Sleeve

Муфта

Екран

Trim plate

Декоративную панель

Знімна пластина

INSTALLATION

(IN- ASH MOUNTING)

The following illustration shows a typical installation. However, you

should make adjustments corresponding to your specific car. If you

have any questions or require information regarding installation kits,

consult your JVC IN-CAR ENTERTAINMENT dealer or a company

supplying kits.

• If you are not sure how to install this unit correctly, have it installed

by a qualified technician.

Before insta ing the unit

• When mounting the unit, be sure to use the screws provided, as

instructed. If other screws are used, parts could become loose or

damaged.

• When tightening screws or bolts, be careful not to pinch any

connection cord.

• Make sure not to block the fan on the rear panel to maintain proper

ventilation when installed.

160 90.4

100

1 Извлеките аудиосистему, изначально установленную в

автомобиле, вместе с монтажными кронштейнами.

• Не теряйте винты и детали, извлеченные из автомобиля,

поскольку они будут использоваться в дальнейшем.

2 монтируйте муфту в приборную панель автомобиля.

3 Прикрепите кронштейны к главному устройству.

• Для крепления кронштейнов к главному устройству

используйте винты с плоской головкой (M5 x 8 мм).

Использование винтов большей длины может повредить

устройство.

4 ыполните необходимые электрические соединения.

• См. стр. 3 и 4.

5 Установите главное устройство в муфту.

6 Прикрепите декоративную панель.

Required space for the monitor ejection

Необходимое пространство для извлечения монитора

Необхідна площа для висування монітору

Unit: mm

Единицы измерения: мм

Пристрій: мм

1 Remove the audio system originally installed in the car, together

with its mounting brackets.

• Be sure to keep all the screws and parts removed from your car

for future use.

2 Install the sleeve in the dashboard of the car.

3 Attach the brackets to the main unit.

• When attaching the brackets to the main unit, make sure

to use the supplied flat head screws (M5 x 8 mm). If longer

screws are used, they could damage the unit.

4 Do the required electrical connections.

• See pages 3 and 4.

5 Install the main unit in the sleeve.

6 Attach the trim plate.

1 Вийміть аудіосистему, встановлену в автомобілі виробником,

ра ом монтажними кронштейнами.

• Зберігайте усі гвинти та деталі, видалені автомобіля, для

подальшого використання.

2 Встановіть екран у приладову панель автомобіля.

3 Приєднайте кронштейни до головного пристрою.

• Приєднуючи кронштейни до головного пристрою,

переконайтеся, що використовуються тільки гвинти

пласкою голівкою комплекту (M5 x 8 мм). Якщо

використовуються довші гвинти, вони можуть пошкодити

пристрій.

4 Виконайте необхідні електричні ’єднання.

• Див. стор. 3 та 4.

5 Встановіть головний пристрій всередину екрану.

6 Приєднайте німну пластину.

Round head screws (M2.6 × 3 mm)

Болты с круглой головкой (M2,6 x 3 мм)

Гвинти напівкруглими голівками (M2,6 × 3 мм)

Brackets

Декоративную панель

Кронштейны Flat head screws (M5 × 8 mm)

Болты с плоской головкой (M5 x 8 мм)

Гвинти пласкими голівками

(M5 × 8 мм)

Instal1-3_AVX900_009A[EE]f.indd 2Instal1-3_AVX900_009A[EE]f.indd 2 14/3/07 5:29:40 pm14/3/07 5:29:40 pm

If your car is equipped with the ISO connector /

Если автомобиль оснащен разъемом ISO /

Якщо ваше авто оснащене розніманням за

стандартом ISO

• Connect the ISO connectors as illustrated.

• Подключите разъемы ISO, как показано на рисунке.

• Приєднайте ро німання ISO, як рекомендовано на

ілюстрації. From the car body

От корпуса автомобиля

Від корпусу авто

ISO connector of the supplied power cord

Разъем ISO шнура питания, входящего в

комплект поставки

Ро німання ISO шнура живлення, що

входить до комплекту постачання

View from the lead side

ид со стороны выводов

Вид і сторони електричних виводів

For some VW/Audi or Ope (Vauxha ) automobi e / Для некоторых автомобилей VW/Audi или Ope (Vauxha ) /

Для деяких авто марки VW/Audi або Ope (Vauxha )

You may need to modify the wiring of the

supplied power cord as illustrated.

• Contact your authorized car dealer

before installing this unit.

озможно, потребуется изменить схему

соединений для прилагаемого шнура

питания, как показано на рисунке.

• Перед установкой приемника

обратитесь к авторизованному агенту

по продажам автомобильных систем.

Вам, можливо, прийдеться внести

міни до ’єднання провідників шнура

живлення гідно ілюстрацією.

• Перед тим, як встановлювати цей

пристрій, в’яжіться уповноваженим

дилером вашого авто.

Original wiring / Исходная схема соединений / Початкова схема ’єднання

ро німань

ISO connector

Разъем ISO

Ро німання ISO

Y: Yellow

Желтый

Жовтий

R: Red

Красный

Червоний

Use modified wiring 2 if the unit does not turn

on.

Если приемник не включается, используйте

преобразованную схему соединений

Якщо пристрій не включається, скористуйтеся

міненою схемою ’єднання ро німань 2.

Modified wiring 1 / Преобразованная схема соединений

1 / Змінена схема ’єднання ро німань 1

Modified wiring 2 / Преобразованная схема соединений

2 / Змінена схема ’єднання ро німань 2

Insta ing the TV aeria s

Before insta ing:

• Attach the aerials only to the inside of the front window glass

(so as not to obstruct your visibility through the window).

• Do not rub the aerials or the aerials’ cords with alcohol, benzine,

thinner, gasoline or other volatile substances.

• Be sure to wipe the window surface where the aerials will be

attached with the cleaner (supplied) to remove moisture, dirt,

dust, wax, oil or other substances.

• The windows with windshield heating, wave insulated, or

thermally insulated screen will interfere with signal reception.

Consult your JVC IN-CAR ENTERTAINMENT dealer

• For connecting the TV aerials to the unit, see the reverse page.

TV aerial (Left)

Телевизионная антенна (левая)

Телеві ійна антена (ліва)

Aerial cords

Антенные кабели

Антенні кабелі

Aerial cords

Антенные кабели

Антенні кабелі

TV aerial (Right)

Телевизионная антенна (правая)

Телеві ійна антена (права)

White

Белый

Білий

Red

Красный

Червоний

• Aerial cords are identical both for the left

and right TV aerials.

• Антенные кабели для левой и правой

телевизионных антенн одинаковы.

• Антенні кабелі для лівої та правої

телеві ійних антен однакові.

Attaching the TV aeria s

Before attaching:

• Identify the exact attachment location and confirm that the

aerials will not interfere with other aerial receptions (at least 10

cm away from the other aerials). Once you attach the aerials, you

can hardly remove them.

1 Attach the aerials on the front windshield.

• Rub on the aerials with the rubber spatula (supplied) to firmly

fix them on the glass.

2 Attach the aerial cords to the electrodes of the aerials.

3 Wire the cords along the pillars, and secure them using the cord

clamps.

• Remove the pillar covers, and wire the cords so that the earth

section of the cord can touch the metallic part of the car.

4 After wiring is done, attach the pillar covers.

Установка телевизионных антенн

Перед установкой:

• Крепите антенны только на внутренней стороне лобового

стекла (чтобы не препятствовать обзору через окно).

• Не протирайте антенны или антенные кабелей спиртом,

бензином, растворителем, керосином или другими летучими

веществами.

• Обязательно вытрите поверхность окна, на которой

предстоит установка антенны, очистителем (входит в

комплект) для устранения влаги, грязи, пыли, воска, масла или

других веществ.

•

Окна с обогревом стекла, изолированные от проникновения

радиоволн или теплового излучения создают помехи приему

сигнала. Обратитесь к местному дилеру JVC по оборудованию

для автомобилей.

• По поводу подключения телевизионных антенн к устройству

см. обратную сторону данной страницы.

Встановлення телевізійних антен

Перед встановленням:

• Кріпіть а те и тільки до в утріш ьої сторо и скла

перед ього вік а (щоб е перешкоджати огляду через

вік о).

• Не протирайте антени чи антенні кабелі спиртом, бен ином,

ро чинником, гасом чи іншими летючими речовинами.

• Неодмінно витріть поверхню вікна, на якій необхідно

встановити антену, очищувачем (входить до комплекту), щоб

усунути вологу, бруд, пил, віск, масло чи інші речовини.

• Вікна підігрівом віконного скла, і ольовані від проникнення

радіохвиль чи теплового випромінювання перешкоджають

прийманню сигналу. Зверніться до дилера устаткування JVC

для автомобілів.

• Стосовно підключення телеві ійних антен до пристрою, див.

на вороті даної сторінки.

Крепление телевизионных антенн

Перед креплением:

• Определите точное место установки антенны и убедитесь,

что эти антенны не будут мешать приему на другие антенны

(расстояние до других антенн должно составлять хотя бы 10

см). Снять антенны после установки будет трудно.

1 Закрепите антенны на лобовом стекле.

• Потрите антенны резиновым шпателем (входит в комплект),

чтобы прочно прикрепить их к стеклу.

2 Подключите антенные кабели к электродам антенн.

3 Проложите кабели вдоль стоек и закрепите их с помощью

кабельных скоб.

• Удалите крышки стоек и проложите кабели так, чтобы

секция заземления прикасалась к металлической детали

автомобиля.

4 ыполнив прокладку кабеля, закрепите крышки стоек.

Кріплення телевізійних антен

Перед закріпленням:

• Ви начте точне місце встановлення антен та переконайтеся,

що вони не перешкоджатимуть прийманню на інші антени

(відстань до інших антен має становити принаймні 10 см).

Закріпивши антени, няти їх буде важко.

1 Закріпіть антени на лобовому склі.

• Потріть антени гумовим шпателем (входить у комплект),

щоб міцно акріпити їх на склі.

2 Підключіть антені кабелі до електродів антен.

3 Прокладіть кабелі у довж стойок та акріпіть їх кабельними

скобами.

• Зніміть кришки стойок та прокладіть кабелі таким чином,

щоб секція а емлення торкалася до металевої деталі

автомобіля.

4 Виконавши прокладання кабелю, акріпіть кришки стойок.

Earth tape

Лента заземления

Стрічка а емлення

Clamps

Скобы

Скоби

Instal1-3_AVX900_009A[EE]f.indd 3Instal1-3_AVX900_009A[EE]f.indd 3 14/3/07 9:41:12 am14/3/07 9:41:12 am

(ILLUMINATION)

(TEL MUTING)

(PARKING BRAKE)

CDEF

15 A fuse

Предохранитель

15 A

Запобіжник 15 А

Rear ground terminal

Задний разъем заземления

Ти ьна к ема зазем ення

*1 Not included for this unit

*1 Не входит в комплект

*1 Не входить до комп екту

постачання цього пристрою

To car light control switch

К контрольному переключателю осве ения автомобиля

До ре е управ іння освіт енням автомобі я

To parking brake (see diagram Å on page 5.)

К стояночному тормозу (см. схему Å на стр. 5.)

До ручного га ьма (див. і юстрацію Å на стор. 5.)

Yellow *2

Желтый *2

Жовтий *2

Red

Красный

Червоний

Blue with white stripe

Синий с белой полосой

Синій з бі ою смужкою

Brown

Коричневый

Коричневий

Light green

Зеленого цвета

Ясно-зе ений

*2 Before checking the operation of this unit prior to

installation, this lead must be connected, otherwise

power cannot be turned on.

*2 Перед проверкой работы устройства подключите

этот провод, иначе питание не включится.

Перед тим, як перевірити працездатність цього

виробу до його встанов ення, цей контакт

необхідно приєднати, інакше жив ення на при ад

подаватися не буде.

ENGLISH РУCCKИЙ УКРАЇНА

Black

Черный

Чорний To metallic body or chassis of the car

К металлическому корпусу или шасси автомобиля

На мета ічний корпус або на шасі авто

To a live terminal in the fuse block connecting to the car battery (bypassing

the ignition switch) (constant 12 V)

К разъему фазы в блоке предохранителя (минуя блок зажигания)

(постоянный 12 В)

На к ему фази у б оці запобіжників д я з’єднання з акуму ятором авто

(обминаючи перемикач запа ення) (постійний струм 12 В)

To an accessory terminal in the fuse block

К вспомогательному разъему в блоке предохранителя

На допоміжну к ему у б оці запобіжників

Ignition switch

Переключатель

зажигания

Перемикач

запа ювання

Fuse block

Блок предохранителя

Б ок запобіжників

To the remote lead of other equipment or power aerial if any (200 mA max.)

К удаленному проводу другого оборудования или антенны (макс. 200 мА)

На провідник зовнішнього пристрою іншого об аднання або на антену

(якщо встанов ена) (максима ьний струм 200 мА)

To cellular phone system

К системе сотового телефона

На систему сті ьникового те ефону

Left speaker (front)

Левый громкоговоритель

(передний)

Лівий гучномовець

(передній)

Right speaker (front)

Правый громкоговоритель

(передний)

Правий гучномовець

(передній)

Left speaker (rear)

Левый громкоговоритель

(задний)

Лівий гучномовець

(задній)

Right speaker (rear)

Правый громкоговоритель

(задний)

Правий гучномовець

(задній)

Purple

Пурпурный

Пурпурний

Purple with black stripe

Пурпурный с черной

полосой

Пурпурний з чорною

смужкою

Green

Зеленый

Зе ений

Green with black stripe

Зеленый с черной

полосой

Зе ений з чорною

смужкою

Gray

Серый

Сірий

Gray with black stripe

Серый с черной

полосой

Сірий з чорною

смужкою

White

Белый

Бі ий

White with black stripe

Белый с черной

полосой

Бі ий з чорною

смужкою

Orange with white stripe

Оранжевый с белой полосой

Помаранчевий із бі ою смужкою

Connections without using the ISO connectors / Подключение без и пользования разъемов ISO / З’єднання без допомоги рознімань ISO

Before connecting: Check the wiring in the vehicle carefully.

Incorrect connection may cause serious damage to this unit.

The leads of the power cord and those of the connector from the car

body may be different in color.

1 Cut the ISO connector.

2 Connect the colored leads of the power cord in the order specified

in the illustration below.

3 Connect the aerial cord and TV aerials.

4 Finally connect the wiring harness to the unit.

Перед началом подключений: Т ательно проверьте

проводку в автомобиле. Неправильное подключение может

привести к серьезному повреждению устройства.

Жилы силового кабеля и жилы соединителя от кузова

автомобиля могут быть разного цвета.

1 Обрежьте разъем ISO.

2 Подсоедините цветные провода шнура питания в указанном

ниже порядке.

3 Подключите антенный кабель и телевизионные антенны.

В последнюю очередь подключите электропроводку к устройству.

Перед тим, як з’єднати: Уважно перевірте е ектричну

схему з’єднання вашого авто. Неправи ьне з’єднання може

спричинити тяжке пошкодження вашого пристрою.

Контакти шнура жив ення та рознімання, яке йде від корпуса

авто можуть мати різні ко ьори.

1 Від’єднайте рознімання ISO.

2 З’єднайте ко ьорові провідники шнура жив ення у порядку,

що наведений нижче на і юстрації.

3 Підк ючіть антенний кабе ь та те евізійні антени.

Виконайте кінцеве приєднання джгута провідників до пристрою.

See pages 5 and 6.

См. стр. 5 и 6.

Див. стор. 5 та 6.

Cut the ISO connector

Обрежьте разъем ISO

Від’єднайте рознімання ISO

Fan

Вентилятор

Венти ятор

Crimp connector

Обжимные разъемы

Обтиснене рознімання

ELECTRICAL CONNECTIONS

To prevent short circuits, we recommend that you disconnect the

battery’s negative terminal and make all electrical connections before

installing the unit.

• Be sure to ground this unit to the car’s chassis again after

installation.

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Для предотвра ения коротких замыканий мы рекомендуем

Вам отсоединить отрицательный разъем аккумулятора и

осу ествить все подключения перед установкой устройства.

• По ле у тановки обязательно заземлите данное

у трой тво на ша и автомобиля.

ЕЛЕКТРИЧНІ З’ЄДНАННЯ

Д я запобігання коротким замиканням рекомендується

перед встанов енням пристрою відк ючити від’ємну к ему

акуму ятора та виконати усі е ектричні з’єднання.

• Переконайте я у тому, що пі ля закінчення в тановлення

при трою, виконано його заземлення на ша і авто.

PRECAUTIONS on power supply and speaker

connections:

• DO NOT connect the speaker leads of the power cord to the

car battery; otherwise, the unit will be seriously damaged.

• BEFORE connecting the speaker leads of the power cord to the

speakers, check the speaker wiring in your car.

ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению

громкоговорителей:

•

НЕ подключайте провода громкоговорителей к аккумулятору

автомобиля, иначе у трой тво будет повреждено.

• ПЕРЕД подключением проводов громкоговорителей к кабелю

питания громкоговорителя проверьте схему соединений

громкоговорителей в Вашем автомобиле.

ЗАСТЕРЕЖЕННЯ щодо приєднання джерела

живлення та гучномовців:

• НЕ з’єднуйте провідники живлення гучномовців з

акумулятором. Невиконання такої вимоги призведе до

тяжкого ушкодження при трою.

•

ПЕРЕД тим, як з’єднати провідники жив ення з гучномовцями,

перевірте схему з’єднання гучномовців вашого авто.

TV aerial (Left)

Телевизионная антенна

(левая)

Те евізійна антена ( іва)

TV aerial (Right)

Телевизионная антенна

(правая)

Те евізійна антена (права)

Instal4-6_AVX900_009A[EE]f.indd 4Instal4-6_AVX900_009A[EE]f.indd 4 14/3/07 5:42:23 pm14/3/07 5:42:23 pm

AConnecting the AV I/O cord / Подключение шнура AV I/O / Підключення шнура аудіо/відео входу/виходу

CAMERA IN

VIDEO OUT

LINE IN

OE REMOTE

VIDEO IN

REVERSE

GEAR

SIGNAL

2nd AUDIO OUT

REVERSE

GEAR

SIGNAL

OE remote adapter (not supplied)

Aдаптер рулевого пульта дистанционного управления OE

(не поставляется)

Адаптер OE б оку дистанційного керування OE (не

входить до комп екту)

Steering wheel remote controller (equipped in the car)

Рулевой пульт дистанционного управления

(устанавливаемый в автомобиле)

Б ок дистанційного керування, встанов ений на кермі

(оснащення у авто)

*3 Required only when connecting a rear view camera to CAMERA IN

plug.

*4 If your car is equipped with the steering wheel remote controller,

you can operate this unit using the controller. To do it, a JVC’s

OE remote adapter (not supplied) which matches with your car is

required. Consult your JVC IN-CAR ENTERTAINMENT dealer for

details.

*3 Требуется только при подключении камеры заднего вида к

разъему CAMERA IN.

*4 Если автомобиль оборудован рулевым пультом дистанционного

управления, его можно использовать для управления данным

устройством. Для этого необходим адаптер рулевого пульта

дистанционного управления JVC OE (не поставляется),

подходя ий для Вашего автомобиля. За более подробной

информацией обратитесь к постав ику автомобильных

аудиосистем компании JVC.

*3 Потрібен ті ьки у разі приєднання камери заднього виду до

рознімання CAMERA IN.

*4 Якщо авто оснащене б оком дистанційного керування,

який встанов юється на кермі, можна керувати пристроєм

за його допомогою. Щоб зробити це, потрібен адаптер OE

б оку дистанційного керування компанії JVC (не входить до

комп екту), що підходить до даного типу авто. За додатковою

інформацією зверніться до свого регіона ьного ди ера JVC.

Crimp connector

Обжимные разъемы

Обтиснене рознімання

To reverse lamp

К задней фаре

До іхтаря задньої ходи

Reverse lamp lead

Провод задней фары

Провід іхтаря задньої ходи

To car battery

К аккумулятору автомобиля

До акуму ятору

Reverse lamps

Задние фары

Ліхтарі задньої ходи

Reverse gear signal extension cord*3

Удлинительный кабель сигнала заднего хода*3

Додатковий провід д я сигна у заднього ходу*3

Audio/video cords (not supplied)

Аудио/видеокабели (не поставляются)

Аудіо/відео шнури (не входять до комп екту)

Video cords (not supplied)

Видеокабели (не поставляются)

Відео шнури (не входять до комп екту)

Navigation System or playback source

Система навигации или источник воспроизведения

Навігаційна система або джере о відтворення

Cordless headphones (KS-HP2)

Беспроводные наушники (KS-HP2)

Бездротові навушники (KS-HP2)

2nd monitor (KV-MR9010, etc.)

2-й монитор (KV-MR9010 и т.д.)

2-ий монітор (KV-MR9010 тощо)

To rear view camera / К камере заднего вида / До відеокамери заднього виду

TRO BLESHOOTING

• The fuse blows.

* Are the red and black leads connected correctly?

• Power cannot be turned on.

* Is the yellow lead connected?

• No sound from the speakers.

* Is the speaker output lead short-circuited?

• Sound is distorted.

* Is the speaker output lead grounded?

* Are the “–” terminals of L and R speakers grounded in common?

• Noise interfere with sounds.

* Is the rear ground terminal connected to the car’s chassis using

shorter and thicker cords?

• Unit becomes hot.

* Is the speaker output lead grounded?

* Are the “–” terminals of L and R speakers grounded in common?

• This unit does not work at all.

* Have you reset your unit?

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

• Сработал предохранитель.

* Правильно ли подключены черный и красный провода?

• Питание не включает я.

* Подключен ли желтый провод?

• Звук не выводит я через громкоговорители.

* Нет ли короткого замыкания на кабеле выхода

громкоговорителей?

• Звук и кажен.

* Заземлен ли провод выхода громкоговорителей?

* Заземлены ли разъемы “–” правого (R) и левого (L)

громкоговорителей?

• Шум мешает звучанию.

* Соединен ли находя ийся сзади зажим заземления с шасси

автомобиля с помо ью более короткого и тонкого шнуров?

• У трой тво нагревает я.

* Заземлен ли провод выхода громкоговорителей?

* Заземлены ли разъемы “–” правого (R) и левого (L)

громкоговорителей?

• Приемник не работает.

* Выполнена ли перенастройка приемника?

НЕСПРАВНОСТІ

• Вийшов з ладу запобіжник.

* Чи прави ьно приєднані червоний та чорний провідники?

• Не можна включити живлення.

* Чи приєднаний жовтий провідник?

• Звук з гучномовців від утній.

* Чи не замкнуто “на коротко” вихідні провідники гучномовця?

• Звук потворений.

* Чи не зазем ені вихідні провідники гучномовця?

* Чи зазем ені разом провідники “–” івого та правого

гучномовця?

• Звук чути з перешкодами.

* Чи приєднано ти ьну к ему зазем ення до шасі авто за

допомогою коротших та товстіших шнурів?

• При трій нагріваєть я.

* Чи не зазем ені вихідні провідники гучномовця?

* Чи зазем ені разом провідники “–” івого та правого

гучномовця?

• Цей при трій не працює взагалі.

* Чи ви перена аштовува и пристрій?

Connecting the parking brake lead

Connect the parking brake lead to the parking brake system

built in the car.

Parking brake lead (light green)

Провод стояночного тормоза (зеленого цвета)

Провід ручного га ьма (ясно-зе еного ко ьору)

To metallic body or chassis of the car

К металлическому корпусу или шасси

автомобиля

На мета ічний корпус або на шасі авто

Parking brake switch (inside the car)

Переключатель стояночного тормоза (внутри автомобиля)

Перемикач ручного га ьма (всередині автомобі я)

Parking brake

Стояночный тормоз

Ручне га ьмо

Подключение провода тояночного тормоза

Подключить провод стояночного тормоза к проводке

стояночного тормоза автомобиля.

З’єднання проводу ручного гальма

З’єднайте провід ручного га ьма з системою ручного га ьма

автомобі ю.

Crimp connector

Обжимные разъемы

Обтиснене рознімання

Instal4-6_AVX900_009A[EE]f.indd 5Instal4-6_AVX900_009A[EE]f.indd 5 14/3/07 9:24:33 am14/3/07 9:24:33 am

KS-U57

KS-U58

KS-PD500

KS-PD100

CConnecting external components / Подключение внешних у трой тв / З’єднує зовнішні компоненти

To disconnect the connector / Отключение от разъема / Відк ючення з’єднувача

Hold the connector top tightly (1), then pull it out (2).

Крепко возьмитесь за верхнюю часть разъема (1), затем

выдерните его (2).

Візьміться за верхню частину (1) з’єднувача, потім

витягніть його (2).

Можно подключить внешние устройства последовательно, как

показано на схеме ниже.

• Все устройства, адаптеры или сигнальные провода

необходимо приобрести отдельно.

ПРЕДОСТЕРЕЖЕНИЕ:

Перед подключением внешних компонентов убедите ь в

том, что у трой тво выключено.

•

Для использования устройства автоматической смены

компакт-дисков JVC, проигрывателя Apple iPod или JVC D.

установите значение “Enternal Input” для настройки “Changer/

iPod/D. Player” (cм. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ на стр. 66).

• Для использования внешних устройств через KS-U57 или

KS-U58 установите значение “External Input” для настройки

“External” (cм. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ на стр. 66).

Можна з’єднувати зовнішні компоненти пос ідовно, як

показано на схемі нижче.

• Всі компоненти, адаптери або сигна ьні шнури необхідно

придбати окремо.

ЗАСТЕРЕЖЕННЯ!:

Перед тим як приєднати зовнішній компонент,

переконайтеся утому, що ваш пристрій вимкнений.

• Д я використання пристрою зміни CD-дисків від JVC, Apple

iPod, або JVC D. player, встановіть у параметрі “External

Input” значення “Changer/iPod/D. Player” (див. стор. 66

ІНСТРУКЦІЇ).

• Д я використання інших зовнішніх компонентів через

KS-U57 або KS-U58, встановіть у параметрі “External Input”

значення “External” (див. стор. 66 ІНСТРУКЦІЇ).

CD changer jack

Разъем устройства

автоматической смены

компакт-дисков

Гніздо пристрою зміни

CD-дисків

iPod

JVC D. player XA-HD500

Проигрыватель JVC D.

XA-HD500

JVC D. програвач XA-HD500

JVC DAB tuner

Тюнер DAB JVC

Тюнер цифрового

радіомов ення JVC

or / или / або

External component with RCA pin jacks

Внешнее устройство со штырьковыми

разъемами RCA

Зовнішній компонент зі штекерами RCA

• iPod is a trademark of Apple Inc., registered in the U.S. and other countries.

• iPod является торговой маркой Apple Inc., зарегистрированной в США и других странах.

• iPod є торговою маркою Apple Inc., зареєстрованою у Спо учених Штатах та інших країнах.

External component with stereo-mini jack

Внешнее устройство с мини-разъемом

стерео

Зовнішній компонент з мініатюрним

стереофонічним штекером

JVC CD changer

Проигрыватель нескольких

компакт-дисков JVC

Пристрій зміни CD-дисків

JVC

USB cable (approx.1.2 m)

Кабель USB (прибл. 1,2 м)

Кабе ь USB (приб изно 1,2 м)

USB device

Устройство USB

USB-пристрій

USB devices / У трой тва USB / USB-при трої

• You cannot connect a computer to the

USB ( ) terminal of the unit.

• Вы не можете подключить компьютер

к терминалу USB ( ) устройства.

• Підк ючити комп’ютер до

входу пристрою ( ), який

використовується д я підк ючення

USB-пристроїв, немож иво.

JVC DAB tuner

Тюнер DAB JVC

Тюнер цифрового

радіомов ення JVC

or / или / або

JVC Bluetooth Adapter

Адаптер Bluetooth JVC

Bluetooth-адаптер JVC

JVC Bluetooth Adapter

Адаптер Bluetooth JVC

Bluetooth-адаптер JVC

*6 Audio cord (not supplied) is required.

*6 Требуется кабель звукового устройства (не входит в комплект поставки).

*6 Необхідний аудіошнур (не входить до комп екту).

You can connect external components in series as shown in the

diagram below.

• All the components, adapters or signal cords need to be purchased

separately.

CAUTION:

Before co ecti g the exter al compo e ts, make sure that the

u it is tur ed off.

• To use JVC CD changer, Apple iPod or JVC D. player, set

“External Input” to “Changer/iPod/D. Player” (see page 66 of the

INSTRUCTIONS).

• To use other external components via KS-U57 or KS-U58,

set “External Input” to “External” (see page 66 of the

INSTRUCTIONS).

BConnecting the external amplifiers / Подключение внешних у илителей / З’єднання із зовнішніми під илювачами

You can connect amplifiers to upgrade your car stereo system.

• Connect the amplifiers to 5.1-ch analog discrete output plugs to

enjoy multi-channel source.

• After you have co ected the ce ter speaker, make sure

to activate the ce ter speaker; otherwise, o sou d comes

out of the co ected ce ter speaker, see page 64 of the

INSTRUCTIONS.

• You can supply the power to the amplifiers by connecting the

remote leads (blue with white stripe) of this unit and amplifiers.

(To connect more than one amplifier using the remote leads, Y-

connectors need to be separately purchased.)

• Disconnect the speakers from this unit, connect them to the

amplifier. Leave the speaker leads of this unit unused.

*5 Надійно прикрутіть провідник зазем ення до мета ічного

корпусу або до шасі авто у місці, яке не має фарбового покриття

(якщо воно є, вида іть фарбу до підк ючення провідника).

Невиконання цієї вимоги може призвести до пошкодження

пристрою.

Можно подключить усилители для обновления автомобильной

стереосистемы.

• Для прослушивания многоканального источника подключите

усилители к разъемам аналого-цифрового выходного сигнала

5.1-ch.

• По ле подключения центральното динамика не

забудьте его включить, иначе звук от центрального

динамика будет от ут твовать, cм. стр. 64 ИНСТРУКЦИИ ПО

ЗУСПЛУАТАЦИИ.

• Для подачи питания на усилители подключите провода

внешнего устройства (синие с белой полосой) к проводам

данного устройства и усилителей. (Для подключения

нескольких усилителей с помо ью проводов внешнего

устройства необходимо приобрести Y-образные разъемы.)

• Отсоедините громкоговорители от данного устройства,

подключите их к усилителю. Оставьте провода

громкоговорителей данного устройства неиспользованными.

Д я покращення характеристик ефекту оточуючого звучання

у автомобі ьному відсіку, до системи можна підк ючити

підси ювачі.

• Щоб отримати задово ення від багатокана ьного звуку,

підк ючіть підси ювачі до рознімань 5.1-кана ьного

ана огового дискретного виходу.

• Після підключення центрального гучномовця,

переконайтеся, що він активований, інакше звук з цього

гучномовця буде відсутній, див. стор. 64 ІНСТРУКЦІЇ.

• Ви можете подати жив ення на підси ювачі за допомогою

приєднання провідника зовнішнього пристрою (синій із

бі ою смужкою) до підси ювачів. (Щоб приєднати бі ьш,

ніж один підси ювач за допомогою провідника, необхідно

додатково придбати Y- рознімання (кутові)).

• Відк ючіть гучномовці від цього пристрою, приєднайте їх до

підси ювача. За иште провідники гучномовців такими, що

не використовуються.

LRL

INPUT

LINE OUT (FRONT)

LINE OUT (REAR)

SUBWOOFER

CENTER OUT

JVC Amplifier

JVC-усилитель

Підси ювач JVC

Subwoofer

Низкочастотный

динамик

Низькочастотний

динамік

Rear speakers

Задние

громкоговорители

Задні гучномовці

Front speakers

Передние

громкоговорители

Передні

гучномовці

Center speaker

Центральный динамик

Центра ьний динамік

*5 Плотно прикрепите заземляю ий провод к металлическому

кузову или шасси автомобиля—в месте, не покрытом краской

(если оно покрыто краской, удалите краску перед тем, как

прикреплять провод). Невыполнение этого требования может

привести к повреждению данного устройства.

*5 Firmly attach the ground wire to the metallic body or to the chassis

of the car—to the place not coated with paint (if coated with paint,

remove the paint before attaching the lead). Failure to do so may

cause damage to the unit.

JVC Amplifier

JVC-усилитель

Підси ювач JVC

JVC Amplifier

JVC-усилитель

Підси ювач JVC

JVC Amplifier

JVC-усилитель

Підси ювач JVC

Instal4-6_AVX900_009A[EE]f.indd 6Instal4-6_AVX900_009A[EE]f.indd 6 14/3/07 9:24:37 am14/3/07 9:24:37 am

Other manuals for EXAD KW-AVX900

Table of contents

JVC EXAD KW-AVX900 Guide

Popular Car Video System manuals by other brands
