1 Inledning
1.1 Beskrivning
Produkten är en 3-växlad standardcykel med öppen ram –
”damcykel”.
1.2 Avsedd användning
Produkten är avsedd för cykling på väg. Använd aldrig
produkten för något annat ändamål än det avsedda.
Tillverkaren påtar sig inget ansvar för personskada eller
egendomsskada som uppkommer till följd av felaktig
användning.
1.3 Symboler
Läs alla anvisningar och
säkerhetsanvisningar noga före
användning. Spara dessa anvisningar för
framtida behov.

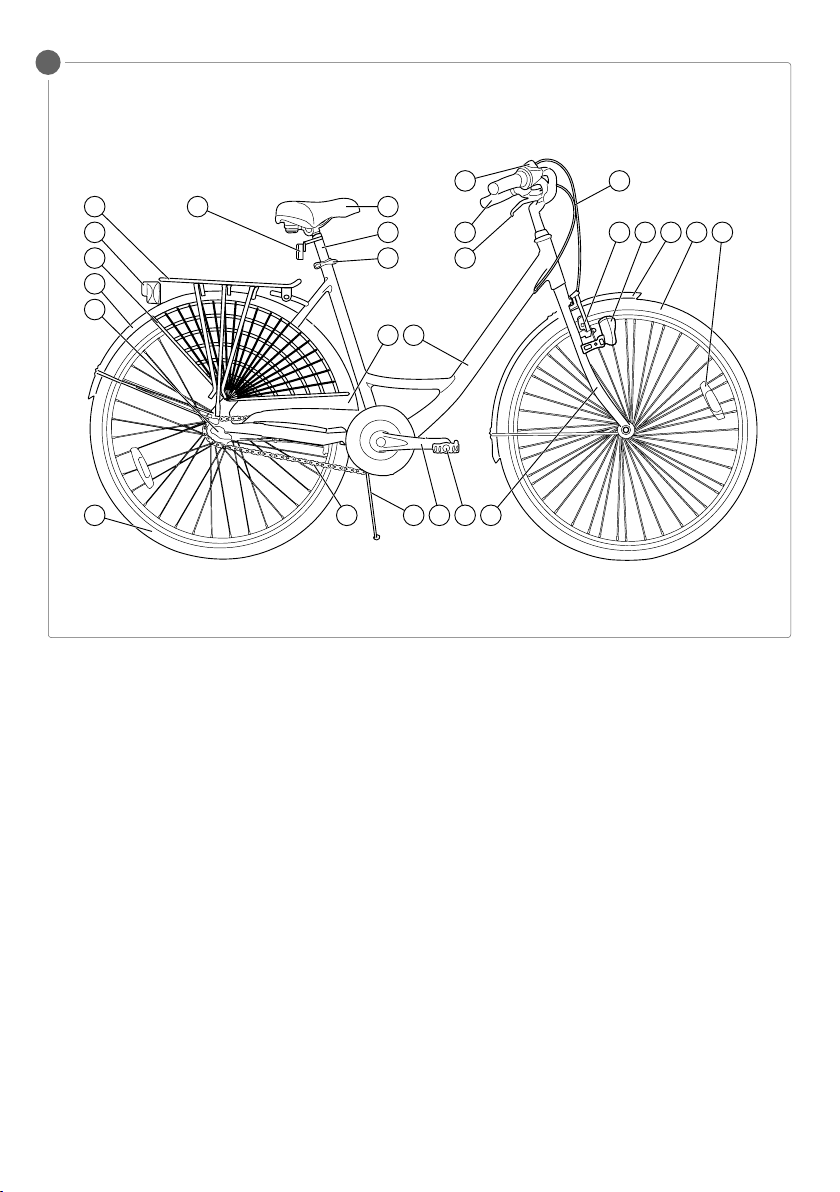

1.4 Produktöversikt
(Bild 1)
1. Sadel
2. Sadelstolpe
3. Sadelstolpklamma med snabbkoppling (excenterlås)
4. Kedjehjul och kedjeskydd
5. Ram
6. Frambromshandtag
7. Styre
8. Växelreglage
9. Broms- och växelvajrar
10. Fälgbroms
11. Framlampa
12. Främre stänkskärm
13. Framhjul
14. Ekerreflex
15. Framgael
16. Pedal
17. Pedalarm
18. Parkeringsstöd
19. Kedja
20. Bakhjul
21. Växelnav
22. Bakre stänkskärm
23. Ekerskydd
24. Baklampa
Innehåll
1 Inledning 6
1.1 Beskrivning................................................................6
1.2 Avsedd användning .............................................6
1.3 Symboler ...................................................................6
1.4 Produktöversikt......................................................6
2 Säkerhet 7
2.1 Säkerhetsanvisningar .........................................7
2.2 Säkerhetsanvisningar för användning......7
3 Montering 7
3.1 Verktyg för montering och inställning........7
3.2 Montering av styre ..............................................7
3.3 Montering av framhjul .......................................7
3.4 Montering av sadel och sadelstolpe...........7
3.5 Montering av pedaler.........................................7
4 Användning 8
4.1 Förberedelser före användning......................8
4.2 Inställning av sadel..............................................8
4.3 Växlar..........................................................................8
4.4 Bromsar.....................................................................8
5 Service 9
6 Underhåll 9
6.1 Rengöring av produkten....................................9
6.2 Smörjning av kedja..............................................9
6.3 Inställning av kedjespänning .........................9
6.4 Inställning av bromshandtag..........................9
6.5 Inställning av bromsarmar (returfjädrar)..9
6.6 Inställning av bromsbelägg.............................9
6.7 Inställning av växlar.............................................9
6.8 Kontroll av däck och fälgar ...........................10
6.9 Inställning av styrstam ....................................10
7 Förvaring 10
7.1 Förvaring ..................................................................10
8 Avfallshantering 10
8.1 Avfallshantering av produkten......................10
9 Tekniska data 10

7
2022_001
25. Pakethållare
26. Bakreflex
2 Säkerhet
2.1 Säkerhetsanvisningar
VARNING! Om inte dessa anvisningar följs finns risk
för dödsfall och/eller personskada.
VIKTIGT! Om inte dessa anvisningar följs finns risk för
skada på produkten, annan egendom och/eller intilliggande
område.
OBS! Markerar information som är viktig i en given situation.
2.2 Säkerhetsanvisningar för
användning
VARNING! Om inte dessa anvisningar följs finns risk
för dödsfall och/eller personskada.
●I dessa anvisningar beskrivs hur du cyklar säkert och
håller produkten i gott skick. Läs dessa anvisningar noga.
Alla viktigare service- och inställningsarbeten bör utföras
av cykelverkstad. Följ dessa anvisningar om du inte har
tillgång till en cykelverkstad eller om du vill utföra
åtgärderna själv.
●Följ gällande trafikregler.
●Använd alltid cykelhjälm.
●Använd lamporna på produkten när det är mörkt. Bär om
möjligt kläder i intensiva, iögonfallande färger.
●Observera att bromsförmågan försämras i vått väglag.
Cykla långsammare och bromsa tidigare än i torr
väderlek.
3 Montering
3.1 Verktyg för montering och
inställning
●Skruvnycklar 13mm och 15mm.
●Insexnycklar 5mm och 6mm.
●Skruvmejslar.
●Fett.
3.2 Montering av styre
1 Kontrollera att bromsvajern och växelvajern löper på
rätt sida om framgaeln. Om vajrarna löper fel, vänd
dem till rätt position.
2 Stryk fett i framgaelns styrrör och på styrstammens
expanderkil.
3 Skjut ner styrstammen i framgaelns styrrör tills
styret sitter på bekväm höjd. Kontrollera att
styrstammen har tillräckligt instick i styrröret för att
sitta stabilt.
4 Ställ styret rakt i förhållande till framhjulet och dra åt
expanderkilens skruv med 6mm insexnyckel.
3.3 Montering av framhjul
1 Tryck ihop frambromsens bromsarmar och haka loss
bromsvajern så att bromsarmarna kan fjädra isär helt.
2 Sätt i framhjulet i framgaeln, med däcket i rätt
rotationsriktning.
3 Kontrollera att framhjulet är centrerat mellan
framgaelbenen. Dra åt framaxelmuttrarna växelvis.
4 Tryck ihop frambromsens bromsarmar och haka
bromsvajern på plats. (Bild 2)
3.4 Montering av sadel och
sadelstolpe
1 Stryk fett på sadelstolpen.
2 Skjut ner sadelstolpen i ramens sadelrör.
OBS! Kontrollera att sadelstolpens märkning för minsta
tillåtna insticksdjup inte syns ovanför sadelrörets överkant.
3 Lås sadeln på önskad höjd med snabbkopplingens
excenterspak.
3.5 Montering av pedaler
OBS! Högerpedalen är märkt R, vänsterpedalen är märkt
L. Montera högerpedalen på cykelns högra sida och
vänsterpedalen på cykelns vänstra sida. Om pedalerna inte
monteras rätt kan gängorna skadas.

82022_001
3.5.1 Montering av höger pedal
1 Högerpedalen är högergängad och dras åt medurs.
2 Dra åt med 15mm skruvnyckel.
(Bild 3)
3.5.2 Montering av vänster pedal
1 Vänsterpedalen är vänstergängad och dras åt moturs.
2 Dra åt med 15mm skruvnyckel.
(Bild 4)
4 Användning
4.1 Förberedelser före användning
●Ställ in rätt körställning.
(Bild 5)
●Kontrollera att produkten är försedd med bromsar och
ringklocka.
●Kontrollera att produkten är försedd med framlampa med
vitt ljus och baklampa med rött ljus. Kontrollera att
lamporna fungerar.
●Kontrollera att produktens reflexer är korrekt monterade,
rena och inte skymda. Byt ut skadade reflexer.
●Bekanta dig med produktens komponenter och tillbehör,
så att du kan använda dem korrekt. Ovana och felaktig
användning kan leda till allvarlig personskada.
●Kontrollera att bromsarna fungerar och har god
bromsverkan. Kontrollera att bromsbeläggen inte är
utslitna.
●Kontrollera att alla komponenter är korrekt monterade
och att alla skruvförband är korrekt åtdragna.
●Kontrollera att hjulen är korrekt monterade i framgaeln
och ramen.
●Kontrollera fälgarna med avseende på skador.
●Kontrollera däcken med avseende på skador. Kontrollera
att däcken har korrekt lufttryck.
●Kontrollera att styret rör sig mjukt och utan glapp och
kärvningar när det vrids.
4.2 Inställning av sadel
●Ställ in bekväm sadelhöjd och -vinkel.
4.2.1 Inställning av sadelhöjd
1 Öppna sadelklammans snabbkoppling med
excenterspaken (A). (Bild 6)
2 Dra upp eller skjut ned sadelstolpen till önskad höjd
(B).
3 Stäng sadelklammans snabbkoppling.
OBS! Kontrollera att sadelstolpens märkning för minsta
tillåtna insticksdjup inte syns ovanför sadelrörets överkant.
4.2.2 Inställning av sadelvinkel
1 Lossa sadelstolpens sadelfäste.
2 Vinkla sadeln framåt eller bakåt efter önskemål. Bäst
är att ändra sadelvinkeln endast lite i taget och prova
sig fram till en bra sittställning.
OBS! Med vevarmen horisontell och foten på pedalen ska
pedalaxeln ligga rakt under knäet.
3 Ställ in sadelvinkeln för att uppnå detta.
4 Dra åt sadelstolpens sadelfäste.
4.3 Växlar
Produkten har invändig växelmekanism (navväxel) med
3växlar. Växelreglaget sitter till höger på styret och har en
indikator för ilagd växel: 1, 2 eller 3. (Bild 11)
●Kontrollera att växlarna är rätt inställda.
4.3.1 Växling
●Växla genom att vrida den inre delen av höger
styrhandtag.
4.4 Bromsar
VARNING! Använd inte produkten om bromsarna inte
fungerar korrekt.
●Bakhjulet är försett med navbroms. Bakbromsen ansätts
genom bakåttramp.
●Framhjulet är försett med fälgbroms. Frambromsen
ansätts med ett bromshandtag till vänster på styret.
4.4.1 Användning av bromsar
●Bromsa med bakbromsen innan du bromsar med
frambromsen.

9
2022_001
VARNING! Bromsa inte med frambromsen i kurvor
eller på halt underlag.
5 Service
●Se till att produkten är i gott skick och säker att använda.
Använd endast reservdelar som rekommenderas av
tillverkaren när säkerhetskritiska delar byts ut.
●Låt behörig servicerepresentant utföra service på
produkten var 6:e månad. Om så behövs ska service
utföras oftare.
●Kontrollera att alla skruvförband är korrekt åtdragna, att
vajrarna är korrekt installerade på ramen och att de efter
eventuell ändring av inställning inte har några skador.
6 Underhåll
6.1 Rengöring av produkten
●Rengör produkten regelbundet.
●Rengör med milt rengöringsmedel. Använd inte
avfettningsmedel som kan tränga in lager och/eller kedja
och påverka smörjningen.
6.2 Smörjning av kedja
Smörj kedjan regelbundet. En torr och osmord kedja kan lätt
rosta och bli skadad.
1 Smörj kedjan med lämplig kedjeolja.
2 Veva runt vevarmarna några varv så att oljan tränger
in i kedjelänkarna.
3 Torka av kedjan med en trasa.
6.3 Inställning av kedjespänning
OBS! Kedjan ska spännas om den kan tryckas mer än 1cm
uppåt eller nedåt mitt mellan vevpartiets kedjehjul och bak-
navets kedjekrans. Spänn inte kedjan för hårt – viss rörlighet
uppåt och nedåt måste finnas.
1 Lossa bakaxelmuttrarna och muttern för
bakbromsens reaktionsarm.
2 Sträck kedjan genom att dra bakhjulet bakåt.
3 Kontrollera att bakhjulet sitter rakt i ramen. Dra åt
bakaxelmuttrarna och muttern för bakbromsens
reaktionsarm helt.
4 Efterkontrollera att kedjan har rätt spänning och att
bakhjulet är rakt och korrekt monterat.
6.4 Inställning av bromshandtag
Bromsen ska utveckla full bromskraft när bromshandtaget är
intryckt halvvägs till styret. Bromsbeläggen får inte ligga an
mot fälgen när bromshandtaget är utsläppt. Handtaget får
inte tryckas in hela vägen till styret.
●Vrid bromshandtagets inställbara vajerhöljesstopp för att
öka eller minska bromshandtagets rörelsereserv. (Bild 7)
●Om större ändring av inställningen krävs, måste vajerns
klämfäste på bromsarmen lossas. Gör grovinställning av
rörelsereserven genom att flytta vajern i det lossade
klämfästet och dra sedan åt klämfästet. (Bild 8)
●Kontakta behörig servicerepresentant om en bromsvajer
behöver bytas.
6.5 Inställning av bromsarmar
(returfjädrar)
Bromsarmarnas returfjädrar drar tillbaka bromsarmarna, så
att bromsbeläggen inte ligger an mot fälgen när
bromshandtaget är utsläppt.
●Vrid vardera bromsarmens fjäderjusterskruv med lämplig
skruvmejsel, tills bromsarmarna går tillbaka symmetriskt
och lämnar fälgen helt fri. (Bild 9)
6.6 Inställning av bromsbelägg
Bromsbeläggen ska vid bromsning löpa mitt i fälgens
bromsbanor. Bromsbeläggen får inte vidröra däcket eller
sticka nedanför bromsbanornas inre kant.
●Om så behövs, lossa insexskruven som håller
bromsbelägget och ställ in bromsbeläggets position
korrekt. (Bild 10)
●Byt ut bromsbeläggen om så behövs. Kontakta behörig
servicerepresentant.
6.7 Inställning av växlar
1 Vrid växelreglaget på styrets högra sida till
växelläge2. (Bild 11)
2 Lossa det inställbara vajerhöljesstoppets låsmutter
på växelboxen på baknavets högra sida.
3 Ställ in genom att vrida det inställbara
vajerhöljesstoppet. Den gula markören ska ligga mitt
mellan de båda vita linjerna. Dra åt låsmuttern.
(Bild12)

10 2022_001
6.8 Kontroll av däck och fälgar
●Kontrollera regelbundet att ekrarna är korrekt spända och
att fälgarna helt runda och raka (fria från radial- och
axialkast).
●Kontrollera slitageindikatorspåret i fälgens bromsbanor.
Slitageindikatorspåret visar det slitage
fälgbromsbeläggen orsakat. Byt ut fälgen om
slitageindikatorspåret i någon av bromsbanorna inte
längre syns.
●Kontrollera regelbundet lufttrycket i däcken. Korrekt
lufttryck anges på däckets sida.
●Kontrollera regelbundet att däcken är fria från skador.
●Utsätt inte däck för olja, bensin, parain eller ämnen som
kan skada gummi.
6.9 Inställning av styrstam
1 Lossa expanderkilens skruv i styrstammens övre
ände tills expanderkilen lossar. Knacka försiktigt
nedåt på expanderkilens skruv om expanderkilen inte
lossar av sig själv. (Bild 13)
2 Skjut styrstammen uppåt eller nedåt tills styret sitter
på bekväm höjd och du lätt når styrhandtag och
bromshandtag.
OBS! Styret ska normalt sitta på samma höjd som sadeln,
eller lägre.
3 Kontrollera att styrstammen är i linje med framhjulet.
OBS! Kontrollera att styrstammens märkning för minsta
tillåtna insticksdjup inte syns ovanför framgaelrörets
överkant.
4 Dra åt expanderkilens skruv. Styrstammen ska sitta
stadigt och inte kunna vridas relativt framgaelns
styrrör.
7 Förvaring
7.1 Förvaring
●Förvara produkten torrt och skyddat från direkt solljus.
8 Avfallshantering
8.1 Avfallshantering av produkten
●Uttjänt produkt ska avfallshanteras i enlighet med
gällande regler. Produkten får inte brännas.
9 Tekniska data
Tekniska data
Max. belastning (cyklist och
bagage)
120 kg

11
2022_001
1 Innledning
1.1 Produktbeskrivelse
Produktet er en damesykkel med 3gir.
1.2 Tiltenkt bruksområde
Produktet er beregnet for sykling på veien. Ikke bruk
produktet til andre ting. Produsenten er ikke ansvarlig for
personskader eller skader på produktet hvis det ikke er
brukt slik som tiltenkt.
1.3 Symboler
Les bruksanvisningen nøye og pass på at
du forstår instruksjonene før du bruker
produktet. Ta vare på disse instruksjonene
i tilfelle du får bruk for dem senere.
1.4 Produktoversikt
(Bilde 1)
1. Sete
2. Setestolpe
3. Lås med hurtigutløsning, setestolpe
4. Tannhjul med kjedebeskyttelse
5. Ramme
6. Håndbrekk
7. Styre
8. Girspak, foran
9. Bremse- og girvaiere
10. Klossbremser
11. Frontlykt
12. Frontskjerm
13. Forhjul
14. Eikereflektor
15. Forgael
16. Pedal
17. Pedalarm
18. Sykkelstativ
19. Kjede
20. Bakhjul
21. Navgir
22. Bakskjerm
23. Eikedeksel
24. Baklykt
25. Bagasjebrett
26. Bakre refleks
Innhold
1 Innledning 11
1.1 Produktbeskrivelse...............................................11
1.2 Tiltenkt bruksområde.........................................11
1.3 Symboler ..................................................................11
1.4 Produktoversikt.....................................................11
2 Sikkerhet 12
2.1 Sikkerhetsdefinisjoner......................................12
2.2 Sikkerhetsinstruksjoner for bruk................12
3 Montering 12
3.1 Egnede verktøy for montering og
justering .............................................................................12
3.2 Montere styret .....................................................12
3.3 Montere forhjulet................................................12
3.4 Montere setet og setestolpen......................12
3.5 Montere pedalene..............................................12
4 Bruk 13
4.1 Ting som skal gjøres før bruk........................13
4.2 Justere setet..........................................................13
4.3 Girene ......................................................................13
4.4 Bremsene...............................................................13
5 Service 13
6 Vedlikehold 14
6.1 Rengjøre produktet ............................................14
6.2 Smøre kjedet ........................................................14
6.3 Justere kjedet .......................................................14
6.4 Justere bremsehåndtaket...............................14
6.5 Justere fjærstrammingen ...............................14
6.6 Justere bremseklossene .................................14
6.7 Justere girene.......................................................14
6.8 Kontrollere dekkene og felgene..................14
6.9 Justere styrestolpen..........................................14
7 Oppbevaring 15
7.1 Oppbevaring...........................................................15
8 Kassering 15
8.1 Kassere produktet...............................................15
9 Tekniske data 15

12 2022_001
2 Sikkerhet
2.1 Sikkerhetsdefinisjoner
Advarsel! Hvis du ikke følger disse instruksjonene, er
det fare for dødsfall eller personskade.
OBS! Hvis du ikke følger disse instruksjonene, er det
fare for skader på produktet, andre materialer eller området
i nærheten.
Merk! Informasjon som er nødvendig i en gitt situasjon.
2.2 Sikkerhetsinstruksjoner for bruk
Advarsel! Hvis du ikke følger disse instruksjonene, er
det fare for dødsfall eller personskade.
●Instruksjonene beskriver hvordan du kan kjøre trygt og
holde produktet i god stand. Les instruksjonene nøye og
følg dem. Alt av viktig service og justering av produktet
bør utføres på et sykkelverksted. Følg disse
instruksjonene hvis du ikke har tilgang til et
sykkelverksted eller ønsker å utføre justeringene selv.
●Følg lokale trafikklovgivninger.
●Bruk alltid sykkelhjelm.
●Hvis det er mørkt, bruk lyktene på produktet. Bruk lyse,
godt synlige klær om du kan.
●Bremsen har redusert kraft når den er våt. Kjør saktere og
aktiver bremsen tidligere enn i tørt vær.
3 Montering
3.1 Egnede verktøy for montering og
justering
●Kombinasjonsnøkler, størrelse 13 og 15 mm.
●Sekskantnøkler, størrelse 5 og 6 mm.
●Skrutrekkere.
●Smurning.
3.2 Montere styret
1 Pass på at bremsevaieren og girvaieren er på høyre
side av forgaelen. Hvis vaierene ikke er riktig
installert. Roter vaierene til riktig posisjon.
2 Påfør fett på hullet på forgaelen og
ekspansjonsskruen nederst på styret.
3 Installer styret i ønsket høyde i hullet på forgaelen.
Pass på at det er dypt nok til å være stabilt.
4 Sørg for at styret er rett og stram klemmeskruen med
en 6mm sekskantnøkkel.
3.3 Montere forhjulet
1 Trykk frontbremsen sammen og løsne bremsevaieren
slik at bremsen separeres.
2 Hekt fronthjulet i frontgaelen med dekket i riktig
rotasjonsretning.
3 Pass på at fronthjulet er sentrert mellom gaelens
bein. Stram mutterne vekselvis.
4 Trykk frontbremsen sammen og installer
bremsevaieren. (Bilde 2)
3.4 Montere setet og setestolpen
1 Smør setestolpen.
2 Sett setestolpen ned i seterøret.
Merk! Pass på at merket for den øvre posisjonen på setet er
nedenfor kanten til seterøret.
3 Lås setestolpen til ønsket høyde med
hurtigutløserens hendel.
3.5 Montere pedalene
Merk! Høyre pedal er merket med R, og venstre pedal
er merket med L. Monter høyre pedal på høyre side av
sykkelen, og venstre pedal på venstre side av sykkelen. Hvis
pedalene ikke er riktig installert, kan det skade pedalenes
gjenger.
3.5.1 Montere høyre pedal
1 Skru pedalen med klokka på krankarmen som er på
samme side som kjedet.
2 Stram med en 15 mm kombinasjonsnøkkel.
(Bilde 3)
3.5.2 Montere venstre pedal
1 Skru pedalen mot klokka på krankarmen som er på
motsatt side som kjedet.

13
2022_001
2 Stram med en 15 mm kombinasjonsnøkkel.
(Bilde 4)
4 Bruk
4.1 Ting som skal gjøres før bruk
●Pass på at produktet er riktig justert.
(Bilde 5)
●Pass på at produktet har bremser og ringeklokke montert.
●Pass på at produktet har en frontlykt med hvitt lys og en
baklykt med rødt lys. Pass på at alle lamper kan lyse.
●Kontroller at reflektorene på produktet er riktig installert,
rene og ikke tildekket. Skift ut skadde reflektorer.
●Lær å bruke produktets komponenter og tilbehør på riktig
måte. Hvis du ikke har lært å bruke produktets bremser,
er det økt fare for alvorlige personskader.
●Pass på at bremsene stopper hjulene når de aktiveres.
Pass på at bremseklossene ikke er utslitte.
●Pass på at alle skruer og komponenter er stramme og
riktig installert.
●Pass på at hjulene er riktig installert i frontgaelen og
bakgaelen.
●Pass på at felgene ikke er skadde.
●Pass på at dekkene ikke er skadde. Pass på at dekkene
har riktig lufttrykk.
●Pass på at styringen beveger seg riktig.
4.2 Justere setet
●Sørg for at setet er justert til en komfortabel posisjon.
4.2.1 Justere setehøyden
1 Åpne hurtigutløserens hendel (A) på seterøret.
(Bilde6)
2 Flytt setestolpen til ønsket høyde (B).
3 Lukk hurtigutløserens hendel.
Merk! Pass på at merket for setets øvre posisjon er nedenfor
kanten til seterøret.
4.2.2 Justere setet horisontalt
1 Frigjør knotten som holder setet fast på setestolpen.
2 Juster posisjonen til setet forover eller bakover. Flytt
setet litt og litt for å finne riktig posisjon.
Merk! Hvis du har foten på pedalen med krankarmen hori-
sontalt, skal pedalen være nedenfor kneet.
3 Juster setets vinkel om nødvendig.
4 Stram knotten som holder setet fast på setestolpen.
4.3 Girene
Produktet har 3 navtannhjul. Bryteren på høyre siden av
styret indikerer hvilket gir som er aktivert: 1, 2 eller 3.
(Bilde11)
●Pass på at girene er riktig justert.
4.3.1 Skifte gir
●Vri på den innerste delen av styrets høyre håndtak for å
bytte gir.
4.4 Bremsene
Advarsel! Ikke bruk produktet dersom bremsene ikke
fungerer som de skal.
●Produktet har navbrems på bakhjulet. Den aktiveres ved
å tråkke baklengs.
●Produktet har klossbrems foran. På venstre side av styret
er det et håndtak som aktiverer forbremsen.
4.4.1 Bruke bremsene
●Aktiver bakbremsen før du aktiverer forbremsen.
Advarsel! Ikke aktiver frontbremsen når du snur
produktet eller når sykkelen er på glatt underlag.
5 Service
●Gjør følgende for å sikre at produktet er trygt å bruke,
bruk bare originale reservedeler når du erstatter deler
som er relevante for sikkerheten.
●La et godkjent servicesenter utføre service på produktet
hver 6.måned. Utfør service oftere dersom det er
nødvendig.
●Pass på at alle skruer er riktig strammet og at vaierene er
riktig installert på rammen og ikke skadet etter at
justeringer er utført.

14 2022_001
6 Vedlikehold
6.1 Rengjøre produktet
●Rengjør produktet regelmessig.
●Rengjør med et mildt rengjøringsmiddel. Ikke bruk
fettfjerningsprodukter som kan trenge seg inn i lagrene
og kjedet og påvirke smøringen.
6.2 Smøre kjedet
Kjedet bør smøres regelmessig. Hvis kjedet er tørt, kan det
ruste og ta skade.
1 Smør kjedet med egnet kjedeolje.
2 Beveg pedalen et par ganger for å la oljen gå inn i
leddene.
3 Tørk av kjedet med en klut.
6.3 Justere kjedet
Merk! Hvis kjedet kan bevege seg mer enn 1cm opp eller
ned, må det strammes. Kjedet må ikke overstrammes, pass
på at du kan bevege det opp og ned.
1 Løsne mutterne på bakakselen og mutteren for
navbremsen.
2 Trekk bakhjulet bakover for å strekke kjedet.
3 Pass på at bakhjulet er rett. Stram mutterne på
bakakselen og mutteren for navbremsen helt til.
4 Sørg for at kjedet er riktig strammet og at hjulene er
riktig installert.
6.4 Justere bremsehåndtaket
Bremsen bør påføre full kraft når bremsehåndtaket er trykket
halvveis inn. Bremsen må ikke presse inntil felgen når
bremsehåndtaket ikke er trykket inn. Håndtaket må ikke
presses helt inntil styret.
●Vri justeringshylsen på bremsehåndtaket for å øke eller
redusere bevegelsen i bremsehåndtaket. (Bilde 7)
●Hvis det trengs en større justering, frigjør vaierlåsen på
bremsearmen. Flytt vaieren til ønsket posisjon og stram
vaierlåsen helt. (Bilde 8)
●For å skifte bremsevaieren, kontakt servicesenteret.
6.5 Justere fjærstrammingen
Fjærstrammingen forhindrer at bremsen berører felgen når
bremsehåndtaket er sluppet.
●Vri justeringsskruene på hver side av bremsen med en
egnet skrutrekker til armene beveger seg parallelt.
(Bilde9)
6.6 Justere bremseklossene
Bremseklossene bør presse mot midten av felgen.
Bremseklossene må ikke berøre dekket eller bevege seg
under den nedre kanten.
●Om nødvendig, løsne sekskantskruen som holder
bremseklossen på plass og juster klossens posisjon.
(Bilde 10)
●Erstatt bremseklossene ved behov. Snakk med
servicesenteret.
6.7 Justere girene
1 Vri girhendelen på høyre side av håndtakene for å
aktivere gir 2. (Bilde 11)
2 Frigjør låsemutteren til justeringsskruen på
avhoppsgiret på høyre side av baknavet.
3 Vri justeringsskruen. Pass på at den gule markøren i
vinduet er mellom de 2 hvite linjene. Stram
låsemutteren. (Bilde 12)
6.8 Kontrollere dekkene og felgene
●Kontroller regelmessig at eikene er riktig spent og at
hjulene ikke er bøyde eller ute av fasong.
●Kontroller slitelinjen på siden av felgen. Slitelinjen
indikerer slitasje fra bremsene. Skift ut felgen hvis
slitelinjen ikke lenger er synlig.
●Kontrollere dekktrykket regelmessig. Se siden av dekket
for riktig lufttrykk.
●Kontroller regelmessig at dekkene ikke er skadet.
●Ikke la dekkene komme i kontakt med olje, bensin, parafin
eller andre stoer som kan skade gummien.
6.9 Justere styrestolpen
1 Løsne ekspansjonsskruen øverst på styrestolpen til
ekspansjonsnøkkelen løsner. Kakk forsiktig på
ekspansjonsskruen hvis nøkkelen ikke løsner av seg
selv. (Bilde 13)

15
2022_001
2 Flytt styrestolpen opp eller ned til en posisjon hvor du
kan sitte komfortabelt og enkelt nå styret og
bremsespakene.
Merk! Styret bør være på samme høyde som setet eller
lavere.
3 Sørg for at styrestolpen er på linje med forhjulet.
Merk! Pass på at merket for styrets øvre posisjon er neden-
for kanten til gaelrøret.
4 Pass på at ekspansjonsskruen er helt strammet.
Styret må ikke rotere i gaelrøret.
7 Oppbevaring
7.1 Oppbevaring
●Oppbevar sykkelen på et tørt sted hvor den er skjermet
mot direkte sollys.
8 Kassering
8.1 Kassere produktet
●Pass på at du følger lokal lovgivning når du kasserer
produktet. Produktet skal ikke brennes.
9 Tekniske data
Tekniske data
Maksimal belastning (syklist og
bagasje)
120kg

16 2022_001
1 Wprowadzenie
1.1 Opis produktu
Opisywany produkt to rower damski mający 3biegi.
1.2 Przeznaczenie
Produkt jest przeznaczony do jazdy po drogach. Nie należy
używać produktu do innych celów. Producent nie ponosi
odpowiedzialności za obrażenia ciała lub uszkodzenie
produktu używanego niezgodnie zprzeznaczeniem.
1.3 Symbole
Przed rozpoczęciem korzystania zproduktu
należy uważnie ize zrozumieniem
przeczytać instrukcję obsługi. Instrukcję
należy zachować do późniejszych konsultacji.
1.4 Budowa produktu
(Rysunek 1)
1. Siodełko
2. Sztyca
3. Szybkozamykacz, sztyca
4. Zębatka zosłoną łańcucha
5. Rama
6. Hamulec ręczny
7. Kierownica
8. Manetka zmiany biegów, przód
9. Linki hamulców iprzerzutek
10. Hamulec szczękowy
11. Przednia lampa
12. Przedni błotnik
13. Przednie koło
14. Odblask na szprychy
15. Przedni widelec
16. Pedał
17. Korba
18. Stopka
19. Łańcuch
20. Tylne koło
21. Piasta
22. Tylny błotnik
23. Osłona szprych
24. Tylna lampa
25. Bagażnik
26. Tylny odblask
Spis treści
1 Wprowadzenie 16
1.1 Opis produktu ........................................................16
1.2 Przeznaczenie.......................................................16
1.3 Symbole...................................................................16
1.4 Budowa produktu ...............................................16
2 Bezpieczeństwo 17
2.1 Definicje bezpieczeństwa ...............................17
2.2 Instrukcje bezpieczeństwa dotyczące
obsługi ................................................................................17
3 Montaż 17
3.1 Odpowiednie narzędzia do montażu
iregulacji ...........................................................................17
3.2 Montaż kierownicy ............................................17
3.3 Montaż przedniego koła.................................17
3.4 Montaż siodełka isztycy................................17
3.5 Montaż pedałów.................................................17
4 Obsługa 18
4.1 Czynności wstępne............................................18
4.2 Regulacja siodełka ............................................18
4.3 Biegi..........................................................................18
4.4 Hamulce..................................................................18
5 Serwis 19
6 Konserwacja 19
6.1 Czyszczenie produktu.......................................19
6.2 Smarowanie łańcucha.....................................19
6.3 Regulacja łańcucha...........................................19
6.4 Regulacja dźwigni hamulców......................19
6.5 Regulacja naciągu sprężyny.........................19
6.6 Regulacja klocków hamulcowych.............19
6.7 Regulacja biegów...............................................19
6.8 Kontrola opon iobręczy..................................19
6.9 Regulacja rury sterowej.................................20
7 Przechowywanie 20
7.1 Przechowywanie .................................................20
8 Utylizacja 20
8.1 Utylizacja produktu ...........................................20
9 Dane techniczne 20

17
2022_001
2 Bezpieczeństwo
2.1 Definicje bezpieczeństwa
Ostrzeżenie! Nieprzestrzeganie niniejszych instrukcji
stwarza ryzyko śmierci lub obrażeń ciała.
Przestroga! Nieprzestrzeganie niniejszych instrukcji
stwarza ryzyko uszkodzenia produktu, innych materiałów
lub otoczenia.
Uwaga! Informacje, które należy znać wdanej sytuacji.
2.2 Instrukcje bezpieczeństwa
dotyczące obsługi
Ostrzeżenie! Nieprzestrzeganie niniejszych instrukcji
stwarza ryzyko śmierci lub obrażeń ciała.
●Instrukcja opisuje zasady bezpiecznej jazdy iutrzymania
produktu wdobrym stanie. Przeczytaj uważnie instrukcję
iprzestrzegaj jej zaleceń. Wszystkie ważne czynności
serwisowe iregulacje produktu zlecaj warsztatowi
rowerowemu. Jeśli nie masz dostępu do warsztatu
rowerowego lub chcesz samodzielnie przeprowadzać
regulację, postępuj zgodnie ztą instrukcją.
●Przestrzegaj lokalnych przepisów ruchu drogowego.
●Zawsze noś kask rowerowy.
●Kiedy jest ciemno, używaj lamp produktu. Jeśli to
możliwe, noś jaskrawą odzież.
●Kiedy jest mokro, skuteczność hamulców jest
ograniczona. Poruszaj się wolniej izaczynaj hamować
wcześniej, niż na suchej nawierzchni.
3 Montaż
3.1 Odpowiednie narzędzia do
montażu iregulacji
●Klucze kombinowane, rozmiar 13 i15mm.
●Klucze imbusowe, rozmiar 5 i6mm.
●Śrubokręty.
●Smar.
3.2 Montaż kierownicy
1 Upewnij się, że linka hamulca oraz linka przerzutek
znajdują się po prawej stronie przedniego widelca.
Jeśli linki nie są zamontowane prawidłowo, umieść je
wprawidłowej pozycji.
2 Nasmaruj otwór wprzednim widelcu iśrubę
rozporową wdolnej części rury sterowej.
3 Zamontuj kierownicę na żądanej wysokości
wotworze wprzednim widelcu. Włóż ją na tyle
głęboko, aby była stabilnie zamocowana.
4 Upewnij się, że kierownica jest umieszczona prosto
idokręć śrubę dociskową kluczem imbusowym
6mm.
3.3 Montaż przedniego koła
1 Złącz przedni hamulec iodczep linkę hamulca, aby
go rozdzielić.
2 Zaczep przednie koło wprzednim widelcu,
ustawiając oponę zgodnie zkierunkiem toczenia.
3 Upewnij się, że przednie koło jest wyśrodkowane
między nogami widelca. Dokręć nakrętki
naprzemiennie.
4 Złącz przedni hamulec izamocuj linkę hamulca.
(Rysunek 2)
3.4 Montaż siodełka isztycy
1 Nasmaruj sztycę.
2 Umieść sztycę wrurze podsiodłowej.
Uwaga! Upewnij się, że oznaczenie górnej pozycji siodełka
znajduje się poniżej krawędzi rury podsiodłowej.
3 Zablokuj sztycę na wymaganej wysokości za pomocą
szybkozamykacza.
3.5 Montaż pedałów
Uwaga! Prawy pedał jest oznaczony literą R, alewy pedał
jest oznaczony literąL. Zamontuj prawy pedał po prawej
stronie roweru, alewy pedał po lewej stronie roweru. Jeśli
pedały nie zostaną zamontowane prawidłowo, może dojść
do uszkodzenia ich gwintów.
3.5.1 Montaż prawego pedału
1 Wkręć pedał wkorbę po stronie łańcucha zgodnie
zruchem wskazówek zegara.

18 2022_001
2 Dokręć kluczem kombinowanym 15mm.
(Rysunek 3)
3.5.2 Montaż lewego pedału
1 Wkręć pedał wkorbę po przeciwnej stronie do
łańcucha przeciwnie do ruchu wskazówek zegara.
2 Dokręć kluczem kombinowanym 15mm.
(Rysunek 4)
4 Obsługa
4.1 Czynności wstępne
●Upewnij się, że produkt jest odpowiednio wyregulowany.
(Rysunek 5)
●Upewnij się, że wprodukcie zamontowano hamulce
idzwonek.
●Upewnij się, że produkt ma przednią lampę obiałym
świetle itylną lampę oczerwonym świetle. Upewnij się,
że lampy świecą.
●Sprawdź, czy odblaski produktu są zamocowane
prawidłowo, czyste inie zasłonięte. Wymień uszkodzone
odblaski.
●Naucz się prawidłowo używać elementów iakcesoriów
produktu. Jeśli nie nauczysz się używać hamulców
produktu, możesz odnieść poważne obrażenia ciała.
●Upewnij się, że hamulce zatrzymują koła po załączeniu.
Upewnij się, że klocki hamulcowe nie są zużyte.
●Upewnij się, że wszystkie śruby ielementy są dokręcone
iprawidłowo zainstalowane.
●Upewnij się, że koła są prawidłowo zainstalowane
wprzednim itylnym widelcu.
●Upewnij się, że obręcze nie są uszkodzone.
●Upewnij się, że opony nie są uszkodzone. Upewnij się, że
woponach jest odpowiednie ciśnienie.
●Upewnij się, że kierownica porusza się prawidłowo.
4.2 Regulacja siodełka
●Upewnij się, że siodełko jest wygodnie ustawione.
4.2.1 Regulacja wysokości siodełka
1 Otwórz szybkozamykacz (A) na rurze podsiodłowej.
(Rysunek6)
2 Przesuń sztycę na wymaganą wysokość (B).
3 Zamknij szybkozamykacz.
Uwaga! Upewnij się, że oznaczenie górnej pozycji siodełka
znajduje się poniżej krawędzi rury podsiodłowej.
4.2.2 Regulacja siodełka wpoziomie
1 Zwolnij zacisk mocujący siodełko do sztycy.
2 Przesuń siodełko do przodu lub do tyłu. Przesuwaj
siodełko omałe odległości, aby znaleźć odpowiednią
pozycję.
Uwaga! Kiedy oprzesz stopę na pedale zkorbą ustawioną
poziomo, pedał powinien znajdować się pod kolanem.
3 Wrazie potrzeby wyreguluj kąt nachylenia siodełka.
4 Dokręć zacisk mocujący siodełko do sztycy.
4.3 Biegi
Produkt jest wyposażony wpiastę 3-biegową. Manetka
zmiany biegów po prawej stronie kierownicy wskazuje
wybrany bieg: 1, 2 lub3. (Rysunek 11)
●Upewnij się, że biegi są wyregulowane prawidłowo.
4.3.1 Zmiana biegów
●Przekręć wewnętrzną część prawego chwytu na
kierownicy, aby zmienić bieg.
4.4 Hamulce
Ostrzeżenie! Nie używaj produktu zniesprawnymi
hamulcami.
●Produkt jest wyposażony whamulec wpiaście tylnego
koła. Załącza się go, pedałując do tyłu.
●Zprzodu produkt jest wyposażony whamulec szczękowy.
Po lewej stronie kierownicy znajduje się dźwignia
hamulca, która załącza przedni hamulec.
4.4.1 Korzystanie zhamulców
●Załączaj hamulec tylny zanim załączysz hamulec przedni.
Ostrzeżenie! Nie załączaj przedniego hamulca wcza-
sie skręcania lub na śliskiej nawierzchni.

19
2022_001
5 Serwis
●Aby mieć pewność, że możesz bezpiecznie korzystać
zproduktu, wymieniając części odpowiedzialne za
bezpieczeństwo, używaj tylko oryginalnych części
zamiennych.
●Co 6miesięcy zlecaj serwisowanie produktu
autoryzowanemu centrum serwisowemu. Wrazie
potrzeby serwisuj produkt częściej.
●Upewnij się, że wszystkie śruby są dokręcone prawidłowo
oraz że linki są przymocowane prawidłowo do ramy inie
uległy uszkodzeniu po regulacji.
6 Konserwacja
6.1 Czyszczenie produktu
●Regularnie czyść produkt.
●Czyść używając łagodnego detergentu. Nie używaj
produktów odtłuszczających, które mogą przedostać się
do łożysk iłańcucha, utrudniając smarowanie.
6.2 Smarowanie łańcucha
Łańcuch należy smarować zregularną częstotliwością.
Suchy łańcuch jest narażony na rdzę iuszkodzenie.
1 Smaruj łańcuch odpowiednim smarem do łańcucha.
2 Wykonaj kilka obrotów pedałami, aby smar dostał się
do ogniw.
3 Wytrzyj łańcuch szmatką.
6.3 Regulacja łańcucha
Uwaga! Jeśli łańcuch ugina się więcej niż 1cm wgórę lub
wdół, należy go napiąć. Łańcuch nie powinien być zbyt
mocno napięty – upewnij się, że ugina się wgórę iwdół.
1 Odkręć nakrętki na tylnej osi inakrętkę hamulca
wpiaście.
2 Pociągnij tylne koło wtył, aby naciągnąć łańcuch.
3 Upewnij się, że tylne koło jest ustawione prosto.
Mocno dokręć nakrętki na tylnej osi inakrętkę
hamulca wpiaście.
4 Upewnij się, że łańcuch jest poprawnie napięty, akoła
są zamocowane prawidłowo.
6.4 Regulacja dźwigni hamulców
Kiedy dźwignia hamulca zostanie naciśnięta do połowy,
hamulec powinien zadziałać zpełną mocą. Kiedy dźwignia
hamulca nie jest naciskana, hamulec nie powinien dotykać
obręczy. Nie wolno całkowicie dociskać dźwigni do
kierownicy.
●Obracaj nakrętką regulacyjną dźwigni hamulca, aby
zwiększyć lub zmniejszyć ruch dźwigni hamulca.
(Rysunek 7)
●Jeśli jest potrzebna większa regulacja, zwolnij blokadę
linki na ramieniu hamulca. Przesuń linkę wżądaną
pozycję imocno dokręć blokadę linki. (Rysunek 8)
●Wcelu wymiany linek hamulcowych, skontaktuj się
zlokalnym centrum serwisowym.
6.5 Regulacja naciągu sprężyny
Naciąg sprężyny zapobiega dotykaniu przez hamulec
obręczy po zwolnieniu dźwigni hamulca.
●Obracaj śrubami regulacyjnymi po każdej stronie
hamulca, używając odpowiedniego śrubokręta, aż
ramiona ustawią się równolegle. (Rysunek 9)
6.6 Regulacja klocków hamulcowych
Klocki hamulcowe powinny zaciskać się wśrodkowej części
obręczy. Klocki hamulcowe nie mogą dotykać opon ani
znajdować się poniżej dolnej krawędzi.
●Wrazie potrzeby odkręć śrubę imbusową, która mocuje
klocek hamulcowy iwyreguluj jego położenie.
(Rysunek10)
●Wrazie potrzeby wymień klocki hamulcowe. Skontaktuj
się zcentrum serwisowym.
6.7 Regulacja biegów
1 Przekręć manetkę zmiany biegów po prawej stronie
kierownicy, aby wybrać drugi bieg. (Rysunek 11)
2 Odkręć nakrętkę zabezpieczającą śruby regulacyjnej
na przerzutce po prawej stronie tylnej piasty.
3 Kręć śrubą regulacyjną. Upewnij się, że żółte
oznaczenie woknie znajduje się między 2białymi
liniami. Dokręć nakrętkę zabezpieczającą.
(Rysunek12)
6.8 Kontrola opon iobręczy
●Regularnie sprawdzaj, czy szprychy są napięte
prawidłowo iczy koła nie mają wybrzuszeń inie są
odkształcone.

20 2022_001
●Sprawdź linię zużycia na boku obręczy. Linia zużycia
pokazuje zużycie powodowane przez hamulce. Wymień
obręcz, jeśli linia zużycia przestała być widoczna.
●Regularnie sprawdzaj ciśnienie woponach. Prawidłowe
ciśnienie jest podane na boku opony.
●Regularnie sprawdzaj, czy opony nie są uszkodzone.
●Nie pozwalaj, aby opony miały kontakt zolejem, benzyną,
parafiną lub środkami, które mogą powodować
uszkodzenie gumy.
6.9 Regulacja rury sterowej
1 Odkręcaj śrubę rozporową na górnej krawędzi rury
sterowej, aż klin rozporowy poluzuje się. Jeśli klin nie
poluzuje się, delikatnie postukaj śrubę rozporową.
(Rysunek 13)
2 Przesuń rurę sterową wgórę lub wdół wpołożenie,
które zapewnia komfortową pozycję ipozwala łatwo
dosięgnąć kierownicy idźwigni hamulca.
Uwaga! Kierownica powinna być na tej samej wysokości co
siodełko lub niżej.
3 Upewnij się, że rura sterowa jest wjednej linii
zprzednim kołem.
Uwaga! Upewnij się, że oznaczenie górnej pozycji na rurze
sterowej znajduje się poniżej krawędzi rury widelca.
4 Pamiętaj, aby mocno dokręcić śrubę rozporową.
Kierownica nie może się obracać wrurze widelca.
7 Przechowywanie
7.1 Przechowywanie
●Przechowuj rower wsuchym pomieszczeniu,
zabezpieczonym przed bezpośrednim światłem
słonecznym.
8 Utylizacja
8.1 Utylizacja produktu
●Utylizując produkt należy postępować zgodnie
zlokalnymi przepisami. Nie palić produktu.
9 Dane techniczne
Dane techniczne
Obciążenie maksymalne
(rowerzysta ibagaż)
120kg
