Kayoba 630-049 User manual

Bruksanvisning för cykel
Bruksanvisning for sykkel
Instrukcja obsługi roweru
User Instructions for bike
630-049

SE - Bruksanvisning i original
NO - Bruksanvisning i original
PL - Instrukcja obsługi w oryginale
EN - Operating instructions in original
Date of production: 2014-10-28
© Jula AB

SVENSKA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
SÄKERHETSANVISNINGAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
BESKRIVNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
HANDHAVANDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Bromsar � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11
Underhåll av bromsar � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13
DÄCKSKÖTSEL OCH HJULINSTÄLLNING � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 14
NORSK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
SIKKERHETSANVISNINGER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
BESKRIVELSE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
BRUK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Bremser � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �22
Vedlikehold av bremser � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �24
DEKKPLEIE OG HJULINNSTILLING� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �25
polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
ZASADY BEZPIECZEŃSTWA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
OPIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
MONTAŻ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
OBSŁUGA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Hamulce� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �33
Konserwacja hamulców � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �35
PIELĘGNACJA OPON I USTAWIANIE KÓŁ � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �36
ENGLISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
SETUP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
OPERATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Brakes� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �44
Maintenance of brakes� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �46
TYRE CARE AND WHEEL ADJUSTMENT � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 47

SE
5
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov�
Kontrollera nedanstående poster före varje användning
• Skruvförband och komponenter är ordentligt åtdragna och inte slitna eller skadade�
• Sittställningen är bekväm�
• Bromsarna fungerar bra�
• Styrningen inte kärvar eller glappar�
• Hjulen är inte skeva och hjullagren är korrekt justerade�
• Hjulen är ordenligt fastsatta i bak-/framgaeln�
• Däcken är i gott skick och har rätt lufttryck�
• Pedalerna är ordentligt fastsatta i vevarmarna�
• Växlarna är korrekt inställda�
• Alla reexer är monterade�
• Efter justering kontrollerar du att alla skruvförband är korrekt åtdragna och att vajrarna är
oskadade och korrekt dragna längs ramen�
• Vi rekommenderar att du lämnar in cykeln var 6:e månad till cykelverkstad för service (oftare om
du cyklar mycket eller belastar cykeln hårt)� Fyll i serviceprotokollet efter varje servicetillfälle�
Traksäkerhet
• Cykla inte på samma sida som mötande trak�
• Cykla inte två i bredd�
• Skjutsa ingen på cykel som inte är utrustad för detta�
• Sväng inte ut i traken�
• Häng inte något på styret som gör det svårt att styra eller som kan fastna i framhjulet�
• Håll dig inte fast i annat fordon�
• Cykla inte för nära framförvarande fordon�
• Cykling i regn eller på våt vägbana:
– Bromsarnas eekt försämras av vatten och is
– Cykla saktare i blött väder och bromsa tidigare än du gör i torrt väder�
Bruksanvisning för
cykel
SVENSKA

SE
6
• Om du cyklar i mörker måste du följa gällande lagstiftning:
– Cykeln ska ha en framlampa med vitt sken och en baklampa med rött sken, förutom de
reexer som redan nns på cykeln�
– Använd helst ljusa kläder och reexväst eller liknande�
– Kontrollera att cykelns reexer är rätt placerade, ordenligt fastsatta, rena och inte
skymda� Byt omedelbart ut skadade reexer�
• Eventuella dämpare på cykeln bör underhållas av cykelverkstad� Se dämpartillverkarens
bruksanvisning�
Ägarens ansvar
Bruksanvisningen beskriver hur du cyklar säkert och håller cykeln i gott och felfritt skick�
• Läs och följ bruksanvisningen noga� Alla större serviceingrepp eller justeringar på cykeln bör
utföras av cykelreparatör� Följ dessa anvisningar om du inte har tillgång till cykelreparatör och vill
göra justeringarna själv�
VIKTIGT! Alla ändringar utförs på egen risk�
• Det kan vara farligt att använda cykeln för freestylecykling, stunttrick, tävling, cykling i terräng
eller liknande, och du är själv är ansvarig för eventuell personskada eller annan skada som
uppstår om du använder cykeln på ovannämnda sätt� Återförsäljaren avsäger sig allt ansvar
gentemot den som köpt cykeln eller tredje person för följdskador eller särskild skada�
• Bekanta dig med cykelns komponenter och tillbehör, så att du kan använda dem på rätt sätt�

SE
7
BESKRIVNING
L
D
D
F
E
F
J
I
H
G
M
N
A
K
C
PQ
O
B
P
R
E
C
ASadelstople JPedalreexer
BPakethållare KRam
CBelysning LStyrlager
DHjulnav MStyrstam
EHjul NStyre
FReex OVäxelreglage
GKedja PFrambroms
HVevarmar QCykelkorg
IPedaler RFramgael

SE
8
MONTERING

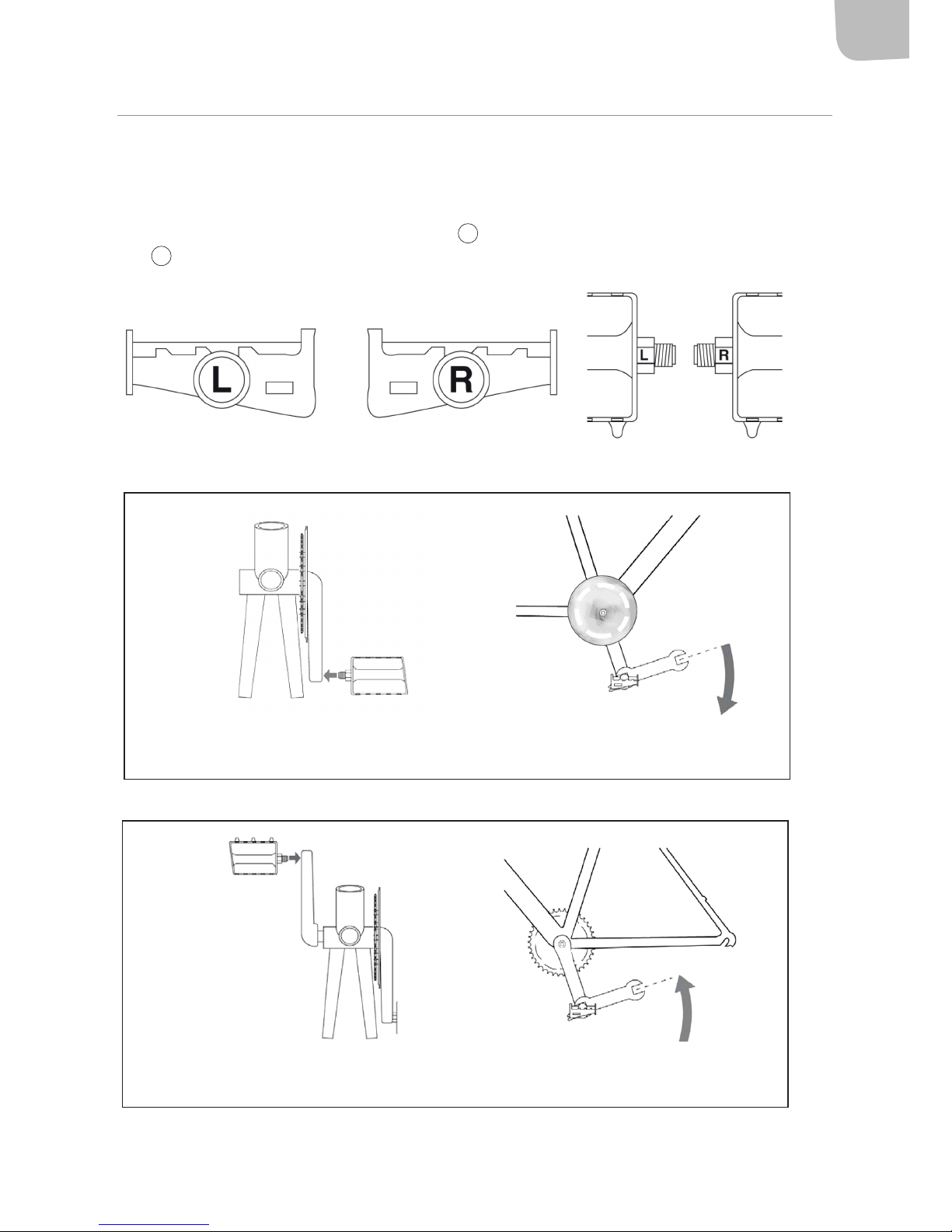

Montera pedaler
OBS! Pedalerna är inte likadana – pedalen märkt med R ska sitta på höger vevarm och pedalen
märkt med L ska sitta på vänster vevarm�
Montering av höger pedal (R): Skruva i pedalen på kedjesidans vevarm, och dra försiktigt
åt med en skruvnyckel�
Montering av vänster pedal (L): Skruva i pedalen (moturs) på motsatt sida av kedjan, och
dra försiktigt åt med en skruvnyckel�

SE
9
HANDHAVANDE
Sittställning
Det är mycket viktigt att cykeln är korrekt inställd, både för att vara bekväm och av säkerhetsskäl� På
de följande sidorna nns information om hur du ställer in en bekväm, säker och eektiv sittställning�
Sadeljustering
Lossa muttern som håller sadeln vid sadelstolpen, så att du kan skjuta sadeln framåt eller bakåt�
Ställ in önskat läge� Sadelns vinkel kan också justeras� Vi rekommenderar att sadeln är horisontell�
Justera sadeln i höjdled genom att lossa klämskruven som håller sadelstolpen mot sadelröret� Placera
sadelstolpen i önskad höjd och dra åt klämskruven�
VIKTIGT!
• Sadelstolpen måste sitta lägre än markeringen för högsta läge� Markeringen för högsta läge får
inte synas�
• Dra åt sadelstolpens klämskruv och -mutter till 30 Nm med 6 mm insexnyckel eller 13 mm
sexkantnyckel� Kontrollera att sadelstolpen sitter fast genom att försöka vrida sadeln för hand�
Du ska inte kunna vrida sadeln�
• Cykla aldrig om sadeln eller sadelstolpen inte är ordentligt åtdragna�
Olika sadelstolpar används för olika typer av sadel, varför fastsättningen varierar� Kontakta
återförsäljaren om du är osäker på hur sadeln ska monteras�
Sadelvinkel
Sadeln ska helst vara horisontell� Du kan ändra sadelvinkeln, men vanligen bör sadeln vara
horisontell� Om du sitter bäst med sadeln mycket vinklad bör du kontrollera om du kan ändra någon
annan inställning istället�

SE
10
Sadelhöjd
För att prova ut rätt sadelhöjd ska du placera den ena pedalen i dess nedersta läge� Sätt dig på sadeln
med skor utan klack och kontrollera att hälen precis når ned till pedalen när du håller benet sträckt�
När du cyklar med trampdynan på pedalen ska benet vara något böjt när pedalen är i sitt nedersta
läge (se g�)�
Sadelns position över pedalerna
Placera den ena fotens trampdyna på pedalen med vevarmarna horisontella� Justera sadelns position
framåt eller bakåt tills pedalen är rakt under knäet� Mycket små förändringar i sadelns läge kan
påverka både prestanda och komfort� Flytta sadeln lite åt gången och prova dig fram�
Styrstolpe
Lossa expanderskruven på styrstolpens nedre del tills expanderkilen lossnar� Knacka försiktigt på
expanderskruven om kilen inte lossnar av sig själv� När expanderkilen har lossnat yttar du styrstolpen
uppåt eller nedåt till ett läge där du sitter bekvämt och enkelt kan nå styret och bromshandtagen�
Vanligtvis ska styret vara i samma höjd som eller något lägre än sadeln� Kontrollera att styrstolpen är
i linje med framhjulet�
VIKTIGT! Styrstolpen har en markering för hur mycket den får sticka ut från gaelröret� Denna
markering får inte synas när styrstolpen är monterad� Styrstolpen måste vara så långt ned i gaelröret
att markeringen inte syns� När du har hittat rätt höjd placerar du styret vinkelrätt mot framhjulet�
Dra åt expanderskruven ordentligt� Det är extremt viktigt att expanderskruven är ordentligt åtdragen�
Kontrollera att styrstolpen sitter fast ordentligt genom att ställa dig framför cykeln med benen på
varsin sida om framhjulet� Kläm runt hjulet med benen och försök vrida styret i sidled� Styrstolpen får
inte rotera i gaelröret� Dra inte fast styrstolpen för hårt� Den ska ge efter om du ramlar med cykeln�
Positionera styrets handtag horisontellt och dra åt klämskruven ordentligt�
Styrstam
Styrstammen har två låsskruvar i sin bakre ände, vilka klämmer runt gaelröret� Lossa skruvarna och
rikta styrstammen så den är i linje med framhjulet� Dra åt låsskruvarna igen�

SE
11
VIKTIGT! Justera inte den övre kompressionsskruven� Denna är inställd för att eliminera lagerspel� Om
den dras åt för hårt kan följden bli slitage�
Styrstolpe
1� Styrstolpsexpander
2� Klämskruv
3� Markering för högsta läge för styrstolpe
Styrets position
Positionera styret så att du enkelt kommer åt växelreglage och bromshandtag� Försök hitta en
sittställning där händerna vilar lätt mot styret� Om du hänger för tungt på styret blir påfrestningen
stor på handleder och underarmar� Kom ihåg att dra åt alla skruvförband efter justering�
OBS! HÖJ ALDRIG STYRSTOLPEN ELLER SADELSTOLPEN ÖVER MARKERINGEN FÖR HÖGSTA LÄGE�
Justering av vevparti utan kilbultar
VIKTIGT! Kontrollera om cykelns kedjedrev och vevarmar är av typen utan kilbultar� Om så är fallet
kontrollerar du att muttrarna som håller fast dem i vevpartiet är ordentligt åtdragna� Vi
rekommenderar att du kontrollerar att muttrarna är ordentligt åtdragna när du har använt cykeln två
veckor och därefter med tre månaders intervall�
BROMSAR
VARNING! Det är mycket viktigt att du förstår hur cykelns bromsar fungerar� Om du använder
bromsarna på fel sätt kan du tappa kontrollen över cykeln och skada dig allvarligt� Olika cyklar kan
bete på sig olika sätt när du bromsar, så det är viktigt att du lär dig hur cykeln beter sig i olika
situationer och hur hårt du ska trycka på bromshandtagen� Läs bruksanvisningen och öva dig på att
cykla och bromsa� Kontakta återförsäljaren om du behöver mer information�
Cykelns främre hjul bromsas med hjälp av bromshandtag som sitter placerat på styrets vänstra sida�
Det bakre hjulet bromsas genom att trampa på pedalerna baklänges�
Säker bromsning
1� Bromsa något tidigare med bakbromsen än med frambromsen�
2� Bromsa aldrig med frambromsen när du svänger� Detta är särskilt viktigt att tänka på när du
svänger kraftigt eller cyklar på löst underlag�
1
2
3

SE
12

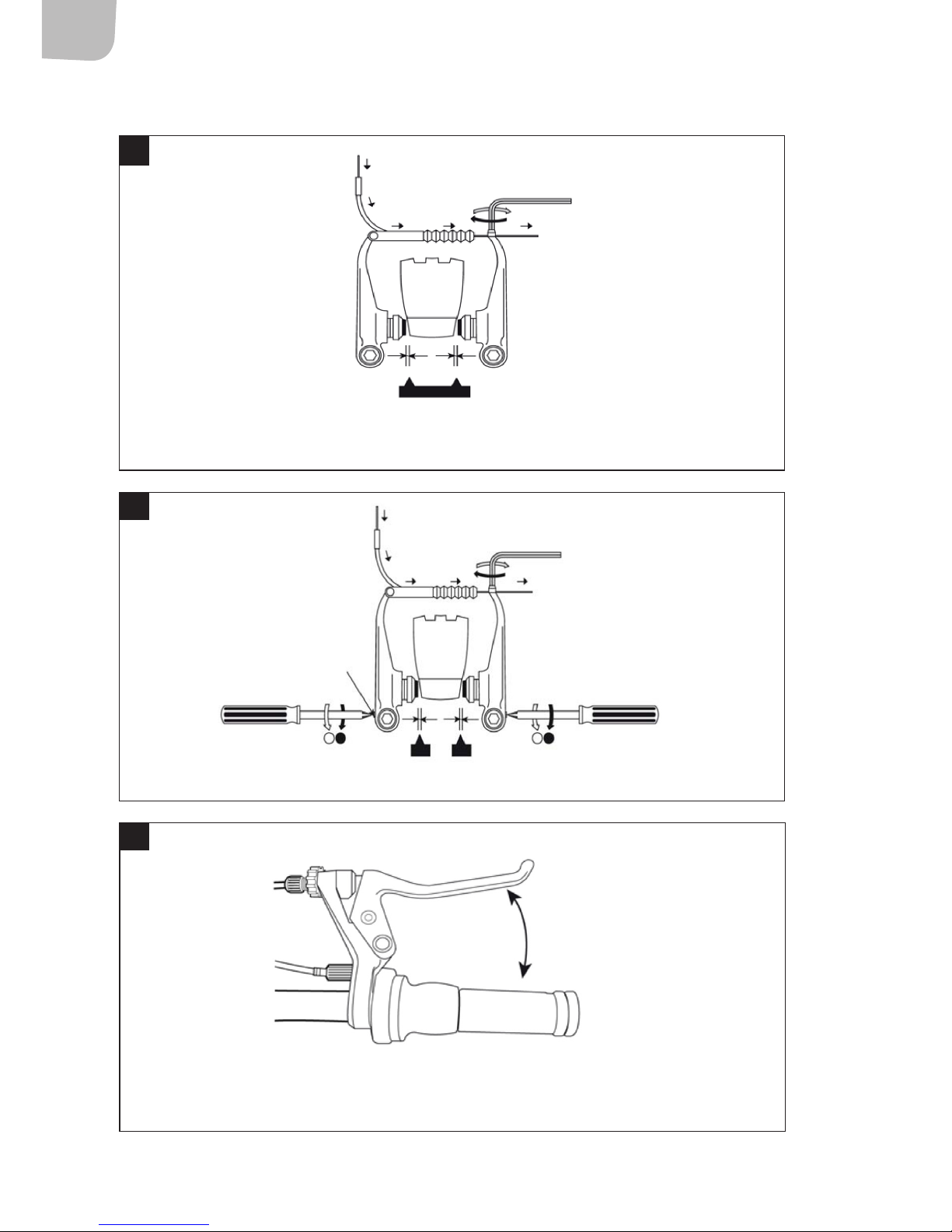

V-bromsar
1
För vajern genom vajerledaren och ställ in avståndet 2 mm mellan bromsbeläggen och
fälgsidan� Dra åt vajerfästskruven�
2
Justera bromsbeläggens avstånd till fälgsidan med äderjusterskruvarna�
3
Tryck in bromshandtagen ungefär tio gånger och kontrollera att allt fungerar korrekt och
att bromsbeläggen har rätt avstånd till fälgsidan, innan du använder cykeln�

SE
13
VIKTIGT!
• Om du bromsar för hårt med frambromsen kan inbromsningen bli så kraftigt att du kastas av
cykeln�
• Bromsverkan är sämre i vått väglag� Cykla saktare och bromsa tidigare i vått väglag�
• Cykla inte om bromsarna inte fungerar korrekt�
UNDERHÅLL AV BROMSAR
Fälgbroms
Kontrollera bromsinställningen och smörj bromsens ädrar och pivot regelbundet� Smörj vajerns
exponerade del för att skydda mot korrosion� Om det är svårt att bromsa kan det ofta bero på att
vajrarna är dåligt smorda� Bromsvajern måste demonteras för smörjning� Vi rekommenderar att du
låter cykelreparatör smörja bromsvajrarna�
OBS! För att bromsarna ska ta jämnt får hjulen inte vara skeva, de ska vara korrekt justerade och
fälgsidan vara jämn och utan märken� Bromsbeläggen ska vara korrekt inpassade mot fälgsidan�
Kontakta återförsäljaren om du är osäker på justering av hjul eller bromsar� Skydda vajerns
ändar med ändhylsor, så att vajern inte fransar sig�
VIKTIGT! Bromsarna ska inte kärva eller ligga an mot fälgen när du släpper bromshandtaget� Om
bromsarna kärvar kontrollerar du att bromsok, vajrar och bromshandtag är rena och smorda� Ta
cykeln till återförsäljaren om bromsarna kärvar trots att dessa komponenter är rena och smorda�

SE
14
DÄCKSKÖTSEL OCH HJULINSTÄLLNING
• För att cykelns däck ska fungera bra och hålla länge är det viktigt att de har rätt lufttryck,
vilket anges på däcksidan�
• Bromslåsning och sladdar sliter på däcken�
• Däcken får inte komma i kontakt med olja, bensin, paran eller andra medel som löser
gummi�
• Kontrollera att hjulen inte är skeva och att de är korrekt riktade, så att däcksidan inte tar i
ramen eller framgaeln�
• Kontrollera också att däcken inte är slitna eller har sprickor� Försäkra dig om att
däcksmönstret inte har slitits ned och att det inte nns skador, sprickor eller ojämnt slitage på
däcket� Byt genast ut slitet eller skadat däck�
• Om du cyklar över vassa stenar, hål i vägen eller om du cyklar på kantsten kan däcken
punkteras�
• Om cykeln ska ställas undan en längre period rekommenderar vi att du tar av hjulen, för att
undvika att de blir skeva�
• Pumpa däcken med fotpump eller handpump med lämplig ventilanslutning� Kontrollera
trycket med manometer�
• Kontrollera regelbundet att ekrarna är korrekt spända� Kontrollera ofta om du cyklar mycket
på ojämna vägar�
Framhjul
Ta bort hjulaxelmuttrar, brickor och eventuell axellåsbricka� Hjulaxelns koniska lager ska vara
justerat så att hjulet snurrar lätt� Den koniska låsmuttern ska vara ordentligt åtdragen mot
hjulaxelns kona, så att hjulet inte kan lossna� Håll framhjulet mellan framgaelbenen och
placera det så att axellåsbrickan och dess taggar ligger an mot spåret i framgaeln, eller
standardbrickorna är i rätt läge mot hjulaxeln, om cykeln inte har hjulaxelhållare�Flytta över er
låsbrickor till den sida av hjulet som är nära gaelbenen om hjulet inte är centrerat�
VIKTIGT!
Framhjulets axellåsbrickor eller brickor ska placeras i spåren på gaelbenen, så att hjulet sitter
säkertfast i framgaeln�

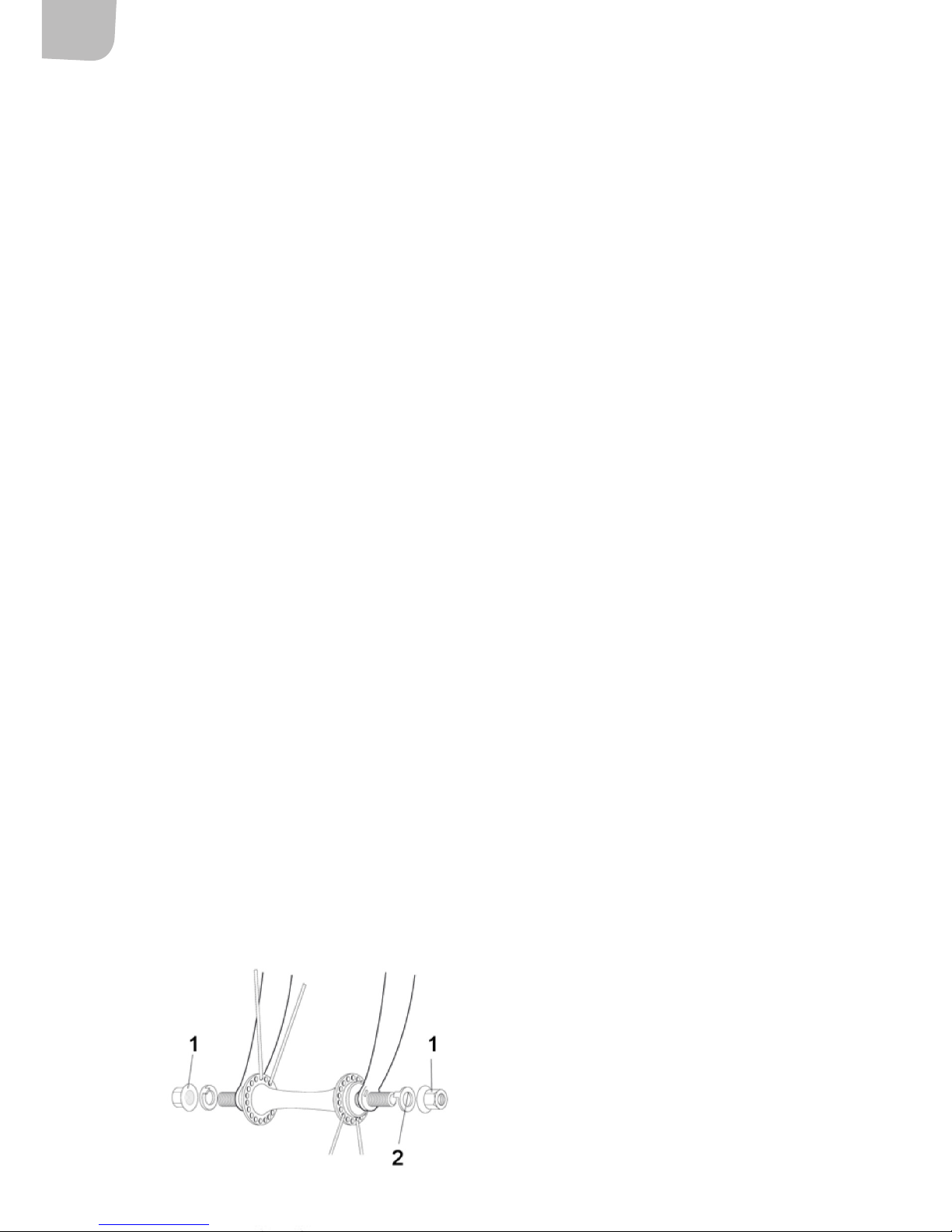

1� Mutter
2� Axellåsbricka
1� Framnav
2� Kona
3� Kona
4� Framgael
5� Axellåsbricka
6� Axel
7� Mutter

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0200-88 55 88.
Jula AB, Box 363, 532 24 SKARA
www.jula.se

NO
16
SIKKERHETSANVISNINGER
Les bruksanvisningen nøye før bruk!
Ta vare på den for fremtidig bruk�
Kontroller punktene nedenfor før hver gangs bruk
• Skrueforbindelser og komponenter er ordentlig trukket til, og ikke slitt eller skadet�
• Sittestillingen er komfortabel�
• Bremsene fungerer bra�
• Styringen verken låser seg eller glipper�
• Hjulene er ikke skjeve, og hjullagrene er korrekt justert�
• Hjulene er ordentlig festet i bak-/forgaelen�
• Dekkene er i god stand og har riktig lufttrykk�
• Pedalene er ordentlig festet i veivarmene�
• Girene er korrekt innstilt�
• Alle reekser er montert�
• Etter justering kontrollerer du at alle skrueforbindelser er korrekt trukket til, og at vaierne er
uskadet og korrekt trukket langs rammen�
• Vi anbefaler at du leverer inn sykkelen til sykkelverkstedet hver 6� måned for service (hyppigere
dersom du sykler mye eller belaster sykkelen hardt)� Fyll ut serviceprotokollen etter hver service�
Trakksikkerhet
• Ikke sykle på samme side som møtende trakk�
• Ikke sykle to i bredden�
• Ikke skyv noen på sykkel som ikke er utstyrt for dette�
• Ikke sving ut i trakken�
• Ikke heng noe på styret som gjør det vanskelig å styre, eller som kan sette seg fast i forhjulet�
• Ikke hold deg fast i et annet kjøretøy�
• Ikke sykle for nær kjøretøyer foran deg�
• Sykling i regn eller på våt veibane:
– Bremsenes eekt reduseres av vann og is
– Sykle saktere i vått vær, og brems tidligere enn du gjør i tørt vær�
Bruksanvisning for sykkel
NORSK

NO
17
• Hvis du sykler i mørket, må du følge gjeldende lovgivning:
– Sykkelen skal ha en frontlykt med hvitt lys og en baklykt med rødt lys i tillegg til de
reeksene som allerede er på sykkelen�
– Bruk helst lyse klær og reeksvest eller lignende�
– Kontroller at sykkelens reekser er riktig plassert, ordentlig festet, rene og ikke blokkerte�
Bytt umiddelbart skadede reekser�
• Eventuelle dempere på sykkelen bør vedlikeholdes av sykkelverksted� Se demperprodusentens
bruksanvisning�
Eierens ansvar
Bruksanvisningen beskriver hvordan du sykler sikkert og holder sykkelen i god og feilfri stand�
• Les og følg bruksanvisningen� Alle større serviceinngrep eller justeringer på sykkelen bør utføres
av sykkelreparatør� Følg disse anvisningene hvis du ikke har tilgang til sykkelreparatør og vil gjøre
justeringene selv�
VIKTIG! Alle endringer utføres på egen risiko�
• Det kan være farlig å bruke sykkelen til freestylesykling, stunttriks, konkurranse, terrengsykling
eller lignende, og du er selv ansvarlig for eventuelle personskader eller andre skader som
oppstår hvis du bruker sykkelen på ovennevnte måter� Forhandleren frasier seg alt ansvar overfor
den som har kjøpt sykkelen, eller en tredje person for følgeskader eller særskilt skade�
• Gjør deg kjent med sykkelens komponenter og tilbehør, slik at du kan bruke dem på riktig måte�

NO
18
BESKRIVELSE
L
D
D
F
E
F
J
I
H
G
M
N
A
K
C
PQ
O
B
P
R
E
C
ASetestang JPedalreekser
BBagasjebrett KRamme
CBelysning LStyrelager
DHjulnav MStyrestang
EHjul NStyre
FReeks OGirvelger
GKjede PForbrems
HVeivarmer QSykkelkurv
IPedaler RForgael

NO
19
MONTERING
Montere pedaler
NB! Pedalene er ikke like – pedalen merket med R skal sitte på høyre veivarm, og pedalen merket
med L skal sitte på venstre veivarm�
Montering av høyre pedal (R): Skru inn pedalen på veivarmen på kjedesiden og trekk
forsiktig til med en skrunøkkel�
Montering av venstre pedal (L): Skru inn pedalen (mot klokken) på motsatt side av kjedet
og trekk forsiktig til med en skrunøkkel�

NO
20
BRUK
Sittestilling
Det er viktig at sykkelen er korrekt innstilt, både for å være komfortabel og av sikkerhetsårsaker� På
de følgende sidene er det informasjon om hvordan du stiller inn en komfortabel, sikker og eektiv
sittestilling�
Setejustering
Løsne mutteren som holder setet ved setepinnen, slik at du kan skyve setet forover eller bakover�
Still inn ønsket stilling� Setets vinkel kan også justeres� Vi anbefaler at setet er horisontalt�
Juster setet i høyden ved å løsne klemskruen som holder setestangen mot seterøret� Plasser
setestangen i ønsket høyde og trekk til klemskruen�
VIKTIG!
• Setestangen må sitte lavere enn markeringen for høyeste nivå� Markeringen for høyeste nivå skal
ikke vises�
• Trekk til setestangens klemskrue og -mutter til 30 Nm med en 6 mm eller 13 mm sekskantnøkkel�
Kontroller at setestangen sitter fast, ved å prøve å vri setet for hånd� Du skal ikke kunne vri setet�
• Du må aldri sykle hvis setet eller setestangen ikke er ordentlig trukket til�
Forskjellige setestenger brukes til forskjellige typer seter, derfor varierer festingen� Kontakt
forhandleren hvis du er usikker på hvordan setet skal monteres�
Setevinkel
Setet skal helst være horisontalt� Du kan endre setevinkelen, men vanligvis bør setet være horisontalt�
Hvis du sitter best med setet i sterk vinkel, bør du kontrollere om du kan endre en annen innstilling i
stedet�
