Klarstein 10028189 User manual

Zitruspresse orange
10008166 10008167 10008168
10028189

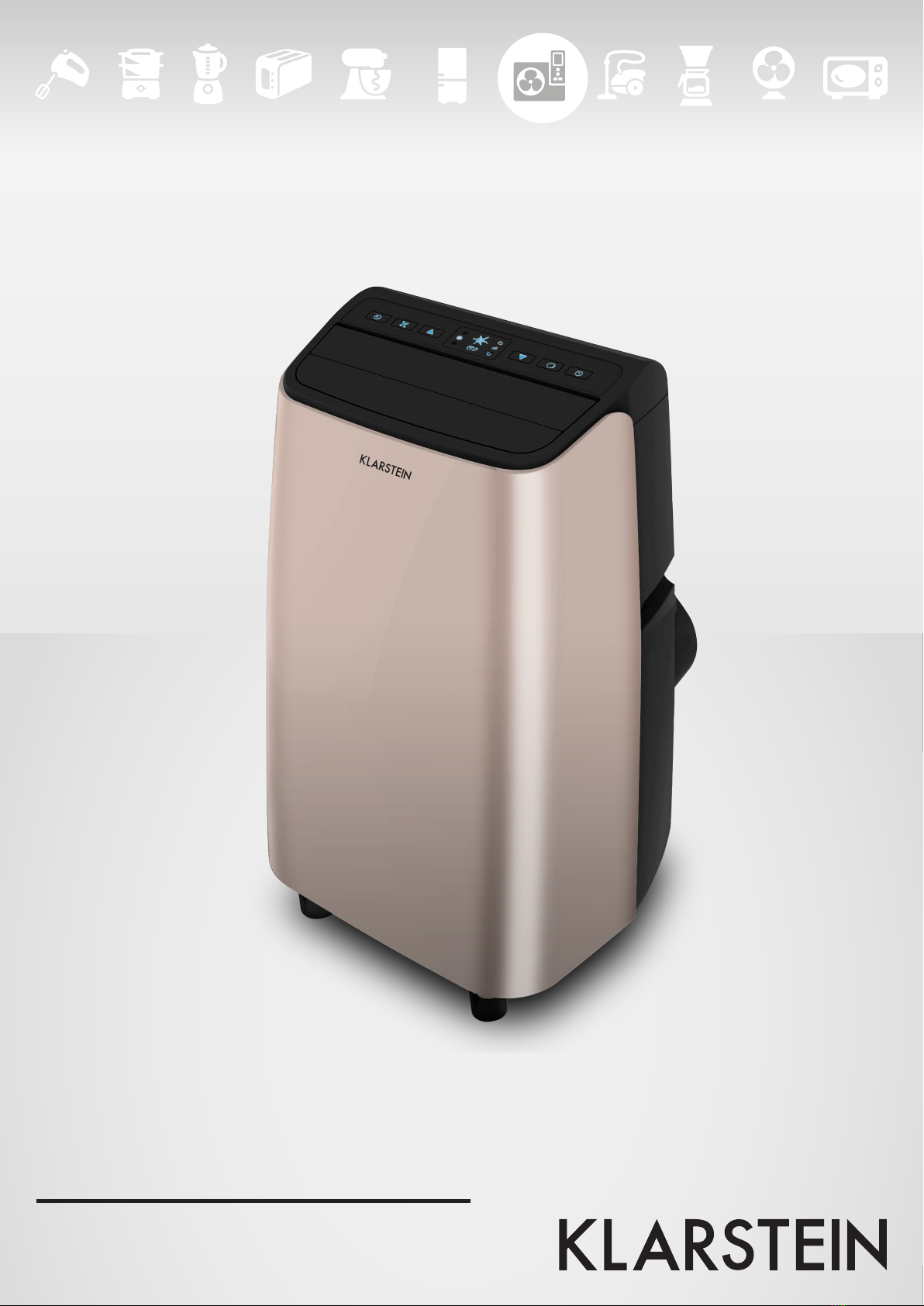

Mobiles Klimagerät

Inhaltsverzeichnis
Technische Daten
Sicherheitshinweise
Artikelnummer 10028189
Stromversorgung 220-250 V 4,5 A ~50Hz
Leistungsaufnahme 1050 W
Abmessungen 350x430x730 mm
Kühlleistung 9000 BTu/h ~2,61 kW
Entfeuchtungsleistung 1,9 Liter pro Stunde
Wirkungsbereich 15-20 m2
Allgemeine Hinweise
• Die Klimaanlage ist nur für die Benutzung in Innenräumen und nicht für andere Anwendungen
geeignet.
• Befolgen Sie die örtlichen Vorschriften für die Netzanschlüsse, wenn Sie die Klimaanlage aufstellen.
Achten Sie darauf, dass sie richtig geerdet ist. Falls Sie Fragen bezüglich der elektrischen Installation
haben, folgen Sie den Anleitungen des Herstellers. Beauftragen Sie einen ausgebildeten Elektriker,
falls notwendig.
• Sorgen Sie dafür, dass der Netzstecker intakt und fest eingesteckt ist, nachdem die Klimaanlage
aufgestellt ist. Verlegen Sie das Stromkabel richtig, um zu verhindern, dass jemand stolpert oder
versehentlich den Stecker zieht.
• Legen Sie keine Gegenstände in die Lufteintritts- oder Luftaustrittsöffnung. Halten Sie die
Lufteintrittsöffnung von Gegenständen frei.
• Wenn die Ablaueitungen montiert sind, stellen Sie sicher, dass die Leitungen richtig angeschlossen
sind und nicht verdreht oder geknickt sind.
• Während Sie die oberen und unteren Lüftungsschlitze der Luftaustrittsöffnung einstellen, ziehen
Sie sie sanft mit den Händen, um einen Schaden zu vermeiden.
• Achten Sie darauf, dass das Gerät aufrecht steht, wenn Sie es verrücken.
• Zerlegen Sie das Gerät nicht. Verändern oder modizieren Sie das Gerät nicht eigenmächtig, sonst
kommt es zu einer Fehlfunktion oder sogar Personen und Gegenstände beschädigen. Wenden Sie
2
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Klarstein-Gerätes. Lesen Sie die folgenden Anschluss- und
Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden
vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung.
Technische Daten 2
Sicherheitshinweise 2
Geräteübersicht und Funktionstasten 3
Installation 5
Inbetriebnahme 6
Reinigung und Pege 8
Fehlersuche und Fehlerbehebung 10
Entsorgung 11
Konformitätserklärung 11

Geräteübersicht und Funktionstasten
sich an den Hersteller oder Fachleute wegen einer Reparatur, um Gefahren bei einer Fehlfunktion
abzuwenden.
• Ziehen Sie nicht den Stecker, um das Gerät auszuschalten.
• Stellen Sie keine Tassen oder andere Gegenstände auf das Gehäuse, um Verschütten von Wasser
oder anderen Flüssigkeiten auf dem Gerät zu verhindern.
• Benutzen Sie keine Insektensprays oder entzündbare Substanzen in der Nähe der Klimaanlage.
• Putzen Sie das Gerät nicht mit chemischen Lösungsmitteln wie Benzin oder Alkohol. Wenn Sie die
Klimaanlage reinigen, müssen Sie das Netzkabel abtrennen. Reinigen Sie das Gerät mit einem
feuchten weichen Tuch. Falls das Gerät stark verunreinigt ist, reiben Sie es mit einem sanften
Reinigungsmittel.
• Die Klimaanlage darf von Kindern ab 8 Jahren und Personen mit körperlicher oder geistiger
Einschränkung oder eingeschränkter Wahrnehmung verwendet werden, wenn sie in die sichere
Benutzung eingewiesen wurden und die verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Wartung dürfen von Kindern nicht ohne Anleitung durchgeführt werden.
Hinweise zum Standort
• Stellen Sie das Gerät an einem achen, trockenen Ort auf. Halten Sie einen Abstand von über
50 cm zwischen dem Gerät und umgebenen Gegenständen und der Wand ein.
• Das Gerät muss von Brennstoff, entammbaren Gasen, Öfen und anderen Hitzequellen
ferngehalten werden.
• Stellen Sie das Gerät nicht im Badezimmer oder anderen feuchten Umgebungen auf.
2 3

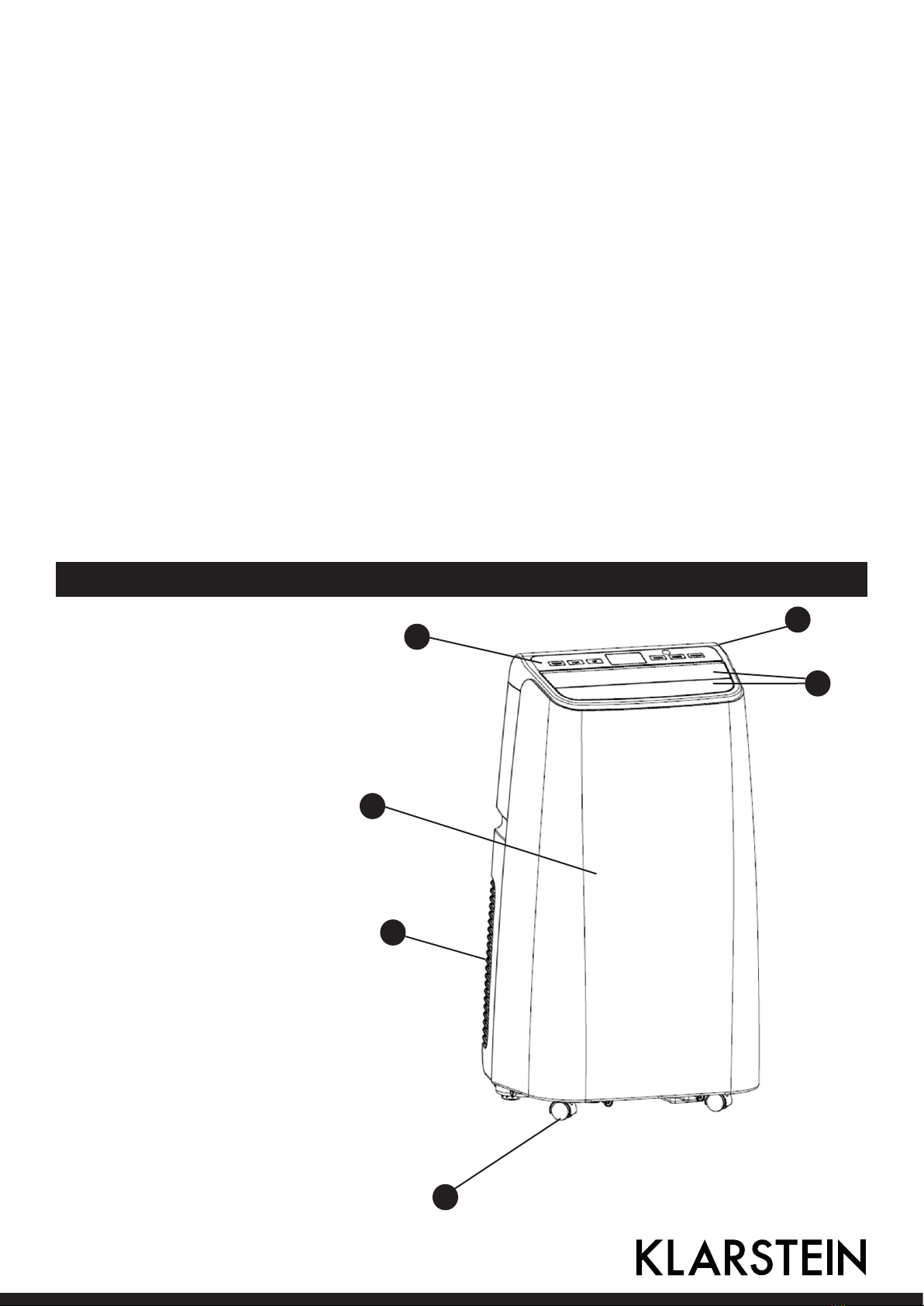

1Obere Abdeckung
2 Lamellen
3 Rollen
4 Rückseite
5 Vorderseite
6 Bedienfeld
6
5
4
3
2
1

Bedienelemente
Fernbedingung:
Links: nur mit Kühlfunktion
Rechts: mit Kühl- und Heizfunktion
4
1
10
11
9
8
74
5
6
1
2
2
3
1 Fernbedienung
2 Griff
3 Durchgehender Ablauf
4 Luftzufuhr
5 Netzkabel (1,80 m)
6 Ablauf
7CON-Schutzlter
8 Abluft
9 Kabelaufwicklung
10 EVA-Filter
11 Rückseite
1 Abluftschlauch
2 Dichtungsrahmen

Befestigung des Dichtungsrahmens in einem Schiebefenster
1 Öffnen Sie das Fenster halb und bringen Sie den Dichtungsrahmen am Fenster an.Der Rahmen
kann senkrecht oder waagerecht angebracht werden.
2 Passen Sie den Dichtungsrahmen an die Größe des Fensters an, indem Sie seine Enden an den
Fensterrahmen angleichen und ihn xieren.
Installation
Befestigung des Abluftschlauchs
1 Schrauben Sie den Abluftschlauch mit dem
passenden Ende an die Abluftöffnung auf der
Rückseite entgegen dem Uhrzeigersinn.
2 Befestigen Sie den Dichtungsrahmen am
Fenster.
Aufstellung des Geräts
1 Bewegen Sie das Gerät mit dem befestigten
Abluftschlauch vor das Fenster. Der Abstand
zwischen dem Gerät und den Wänden und
anderen Gegenständen muss mindestens 50
cm betragen.
2 Strecken Sie den Abschluftschlauch
befestigen Sie ihn an der Dichtungsplatte am
Fenster.
3 Die achen Enden des Abluftschlauchs
müssen einrasten.
4 Der Schlauch darf nicht verdreht oder um
mehr als 45 ° gebogen werden. Halten Sie
die Belüftung und den Abluftschlauch frei
von Hindernissen.
Vorsicht:
Stellen Sie während des Umstellens sicher, dass die Klimaanlage sich in aufrechter Lage
bendet.
Sie muss auf einer geraden Oberäche aufgestellt werden.
Stellen Sie die Klimaanlage nicht in einem Bad oder in feuchten Umgebungen auf.
4 5

Vorsicht:
Die Länge des Abluftschlauchs sollte 28-150 cm betragen. Diese Länge basiert auf
den Spezikationen von Klimaanlagen. Verwenden Sie keine Verlängerungsschläuche.
Wechseln Sie den Schlauch nicht gegen einen anderen aus. Dies kann zu einer Fehlfunktion
führen. Der Abzug muss frei sein. Sonst kann es zu Überhitzungen führen.
Inbetriebnahme
1Empfangsanzeige der Fernbedienung
2An/Aus
Drücken Sie diesen Schalter, um das Gerät ein- oder auszuschalten.
Wenn das Gerät zum ersten Mal eingeschaltet wird, spielt der
Lautsprecher die Einschalt-Melodie. Anschließend geht das Gerät in
den Standby-Modus.
3Modus
Wenn das Gerät eingeschaltet ist, drücken Sie diese Taste, um
zwischen Kühlen --> Luftzufuhr -->Entfeuchtung -->Heizen zu
wechseln.
4Runter
Drücken Sie diese Taste, um die eingestellte Temperatur zu ändern,
oder den Wert des Timers einzustellen. Wenn Sie die Hoch- und
Runter-Tasten gleichzeitig drücken, wechseln Sie zwischen Grad
Celsius (°C) und Grad Fahrenheit (°F).
5Display
6Hoch
Drücken Sie diese Taste, um die eingestellte Temperatur zu ändern,
oder den Wert des Timers einzustellen. Wenn Sie die Hoch- und
Runter-Tasten gleichzeitig drücken, wechseln Sie zwischen Grad
Celsius (°C) und Grad Fahrenheit (°F).
6
1
23
4
5
6
7
8

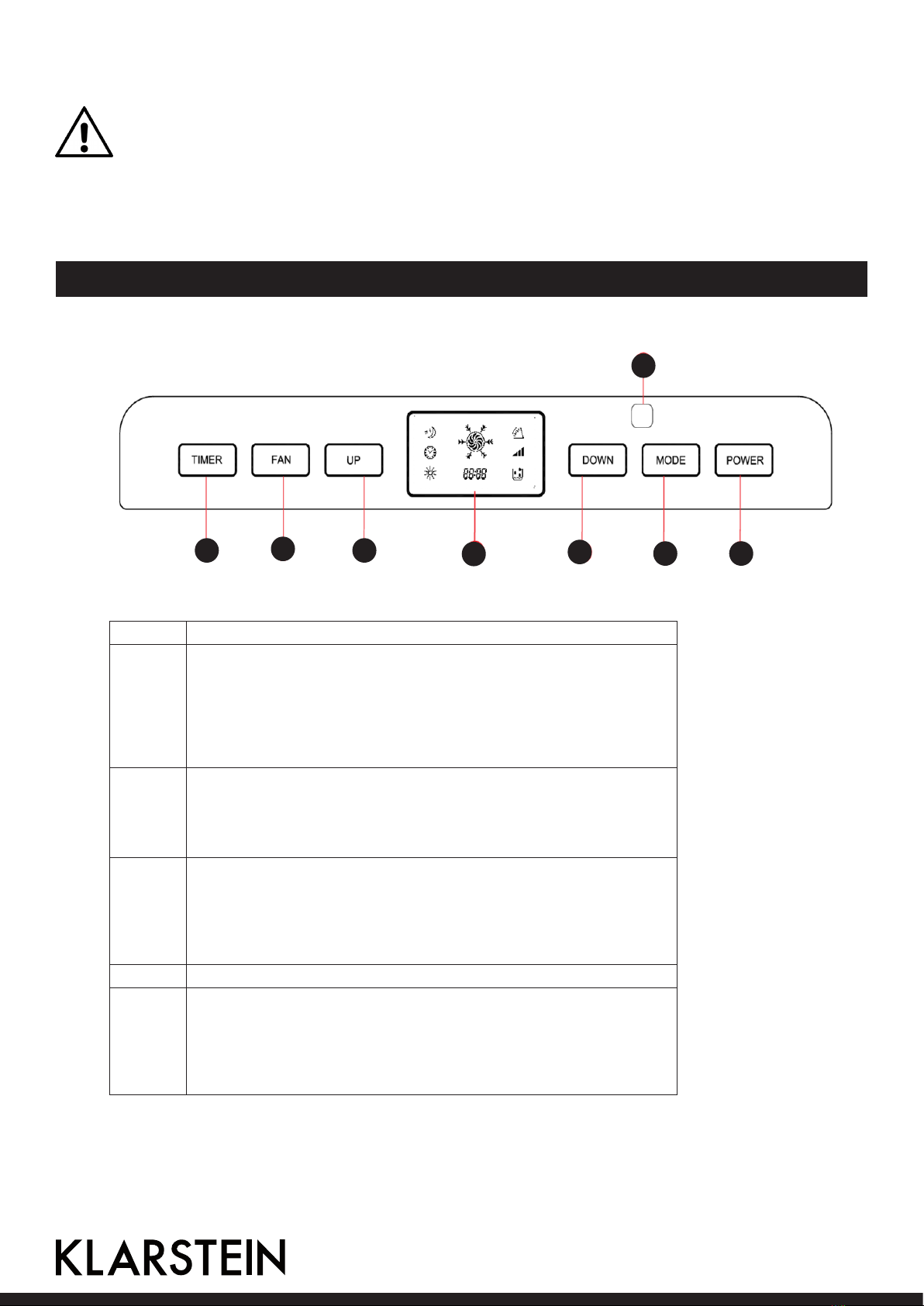

Steuerung über das Display am Gerät

7Stärke des Ventilators
Drücken Sie im Kühl- und Belüftungsmodus diese Taste, um die
Stärke des Ventilators einzustellen.
Im Heizmodus drücken Sie diesen Knopf, um niedrige, mittlere
oder hohe Ventilatorstärke einzustellen. Je nach Hitzebedingungen
könnte der Ventilator nicht nach auf der einstellten Stufe laufen.
Im Entfeuchtungsmodus hat die Taste keine Funktion und der
Ventilator wird standardmäßig auf die niedrigste Stufe gestellt.
8Timer
Ist das Gerät eingeschaltet, drücken Sie die Timer-Taste, um die
Timer-Funktion zu beenden. Ist das Gerät ausgeschaltet, drücken
Sie diese Taste, um die Timer-Funktion zu starten.
Drücken Sie diese Taste, wenn das Timer-Symbol blinkt, drücken
Sie die Hoch-Runter-Taste, um den gewünschten Zeitwert
einzustellen.
Der Timer kann von 1 bis 24 Stunden eingestellt werden. Der
Zeitwert wird in Stundenschritten einstellt.
6 7

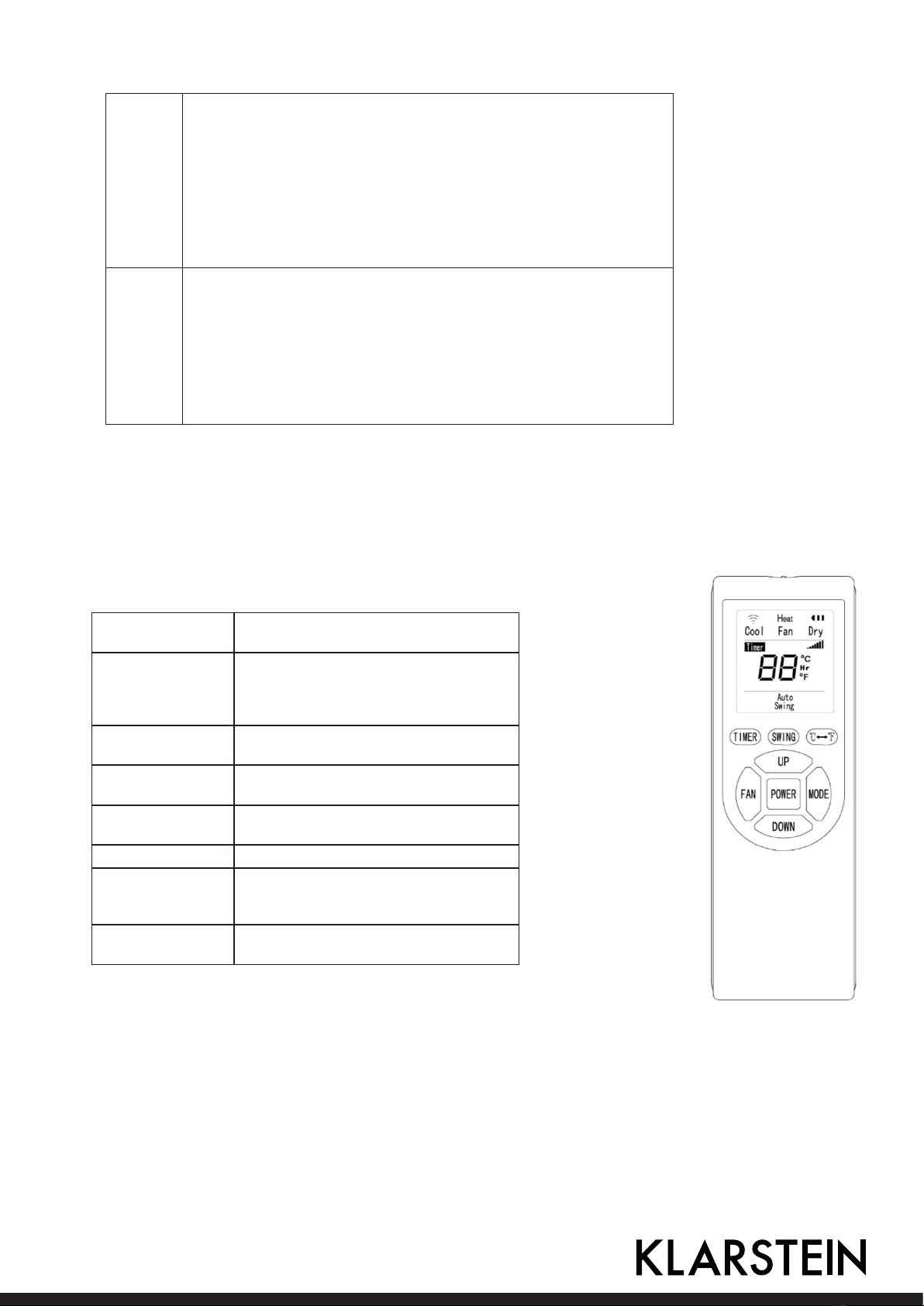

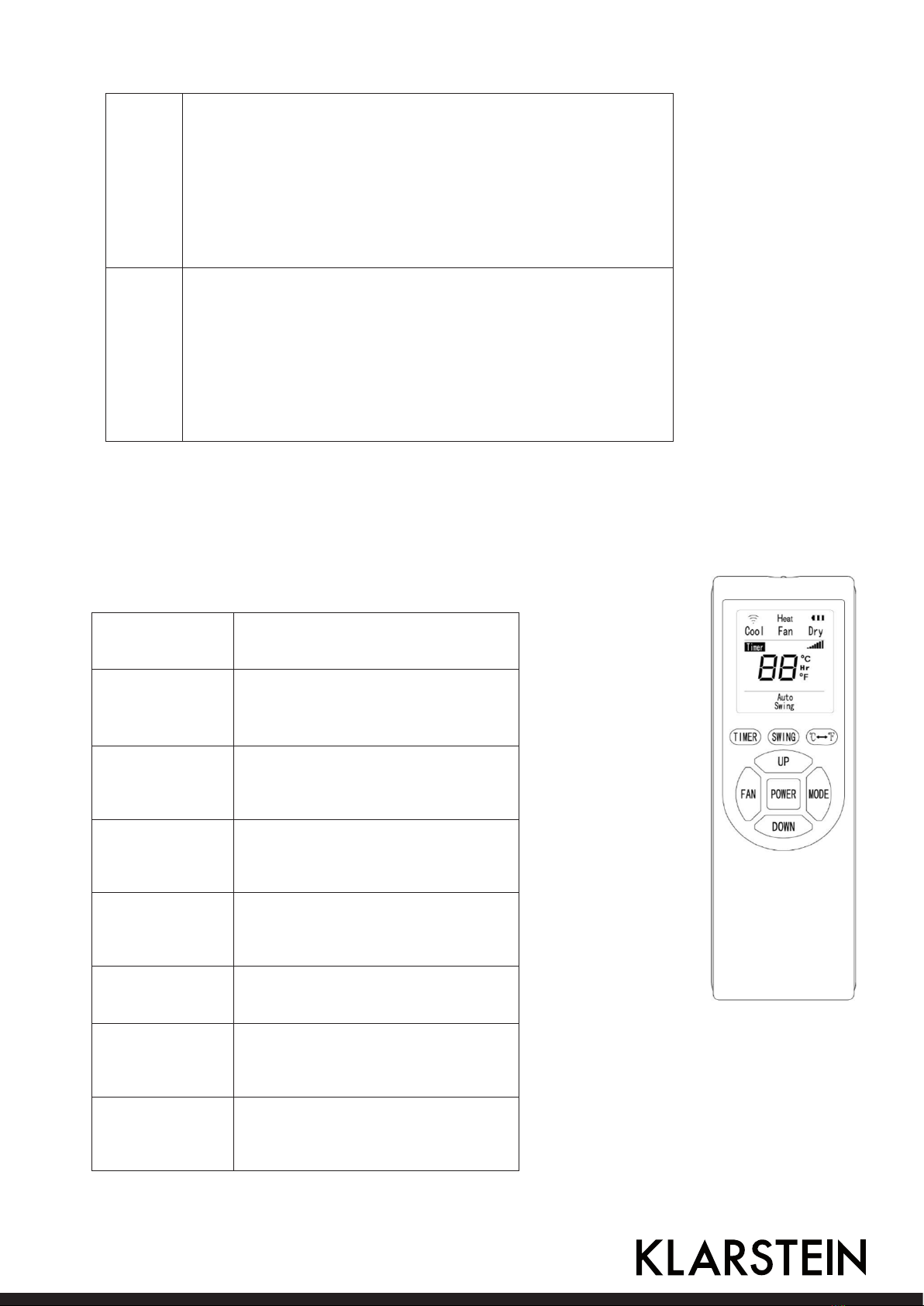

Steuerung über die Fernbedienung
POWER Drücken Sie diese Taste, um das
Gerät ein- oder auszuschalten.
MODE Drücken Sie diese Taste, um zwischen
Kühlen Luftzufuhr Entfeuchtung
Heizen Kühlen zu wechseln.
UP Drücken Sie diese Taste, um die
Temperatur oder den Timer-Wert zu
erhöhen.
DOWN Drücken Sie diese Taste, um die
Temperatur oder den Timer-Wert zu
senken.
FAN Drücken Sie diese Taste, um die
Ventilator-Stärke auf hoch, mittel oder
niedrig zu stellen.
TIMER Drücken Sie diese Taste, um den
Timer-Wert einzustellen.
SWING Drücken Sie diesen Knopf, um die
Art der Drehung einzustellen. Der
Luftstrom kann in verschiedenen
Winkeln aus den Luftschlitzen treten.
°C<-->°F Drücken Sie diese Taste, um zwischen
Grad Celsius und Grad Fahrenheit zu
wechseln.

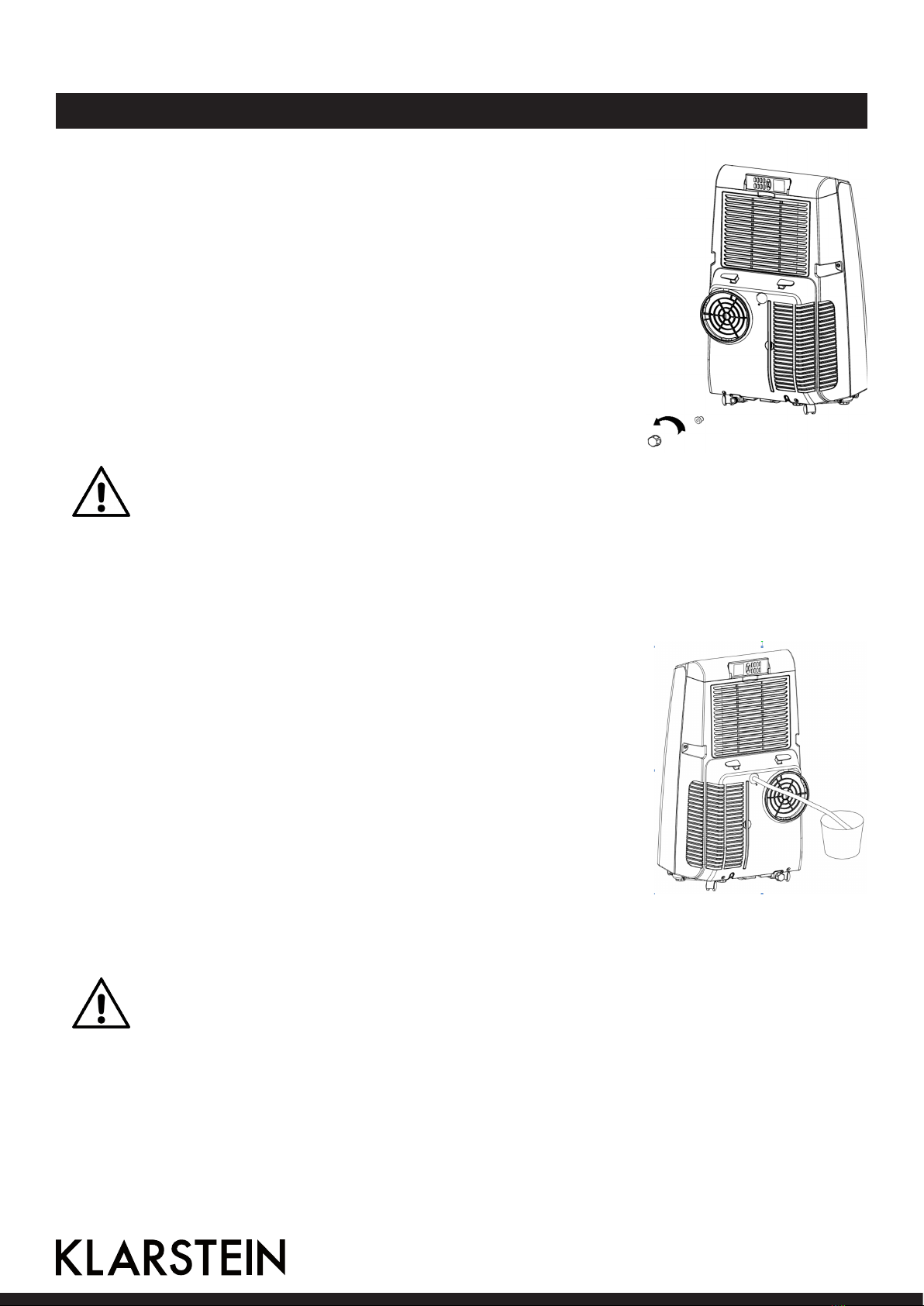

Wassertank entleeren
Manuelle Entleerung
1 Wenn das Gerät sich ausschaltet, weil der Wassertank voll ist,
schalten Sie es aus und ziehen Sie den Netzstecker.
2 Stellen Sie unter den seitlichen Ablauf einen Eimer.
3 Schrauben Sie die Verschlusskappe für den Ablauf auf und ziehen Sie
den Stopfen. Das Wasser ießt automatisch in den Eimer. Bewahren
Sie den Deckel und den Stopfen sorgfältig auf.
4 Neigen Sie das Gerät ruhig leicht. Falls der Eimer nicht das ganze
Wasser fassen kann, stöpseln Sie den Ablauf wieder zu, damit kein
Wasser auf den Boden oder Teppich läuft.
5 Wenn der Tank entleert ist, stöpseln Sie den Ablauf wieder zu und
befestigen die Verschlusskappe wieder.
Ständige Entleerung (nur im Kühl-und Befeuchtungsmodus)
1 Schrauben Sie die Abdeckung für den Ablauf ab und entstöpseln Sie
den Stopfen.
2 Legen Sie den Abwasserschlauch an den Wasserauslass an.
3 Legen Sie den Abwasserschlauch in einen Eimer.
Reinigung und Pege
Hinweis:
Bewegen Sie das Gerät vorsichtig. Sonst verschütten Sie das Wasser aus dem Tank.
Starten Sie das Gerät anschließend gleich wieder. Sonst ießt Kondenswasser auf den
Boden bzw. Teppich.
Hinweis:
Vor dem Reinigen das Gerät ausschalten und den Netzstecker ziehen.
Reinigung
Die Oberäche reinigen
Reinigen Sie die Oberäche des Geräts mit einem feuchten, weichen Tuch. Verwenden Sie keine
Chemikalien wie Benzol, Alkohol, Benzin usw. Andernfalls wird die Oberäche der Klimaanlage oder
die Klimaanlage selbst geschädigt.
8

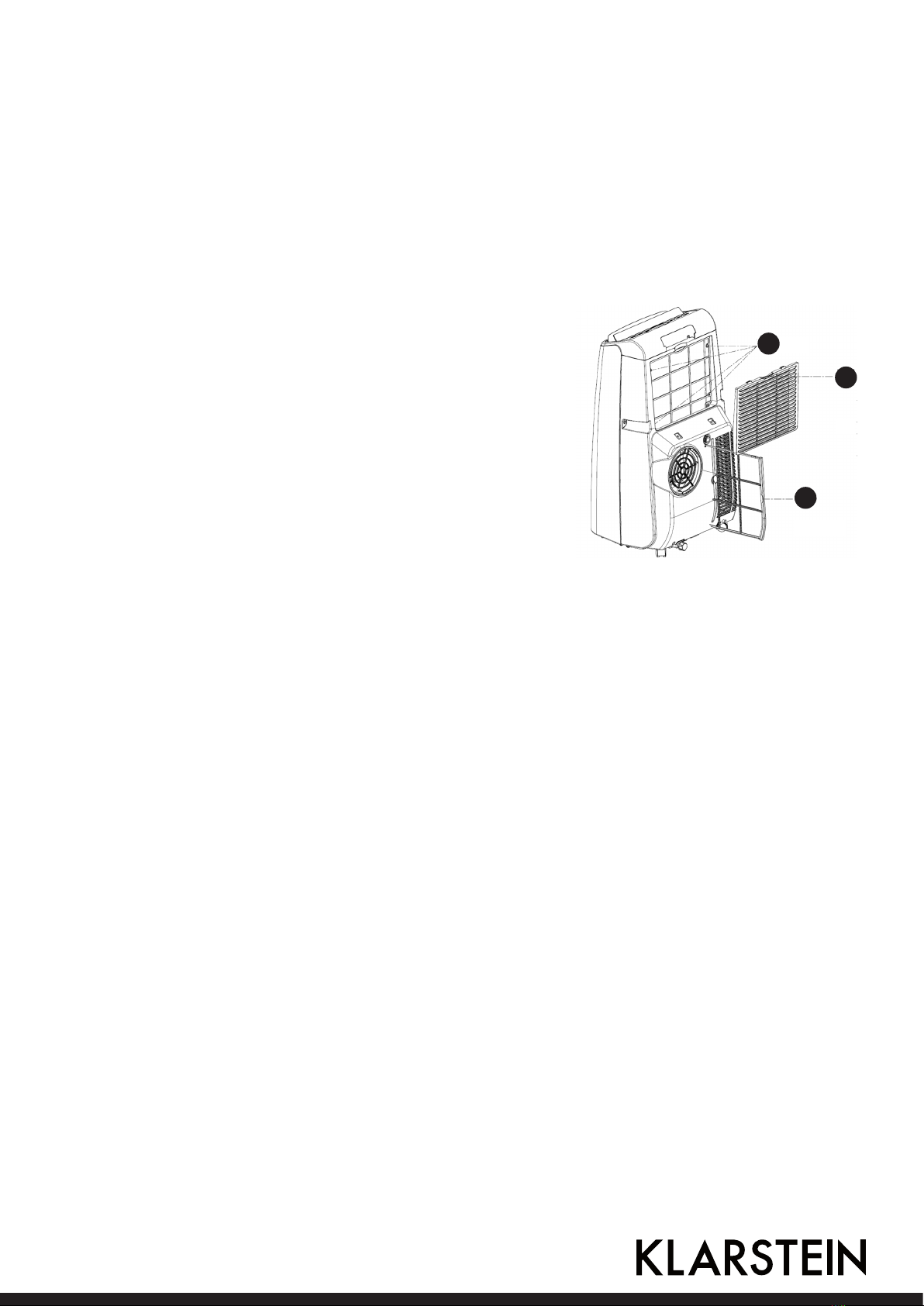

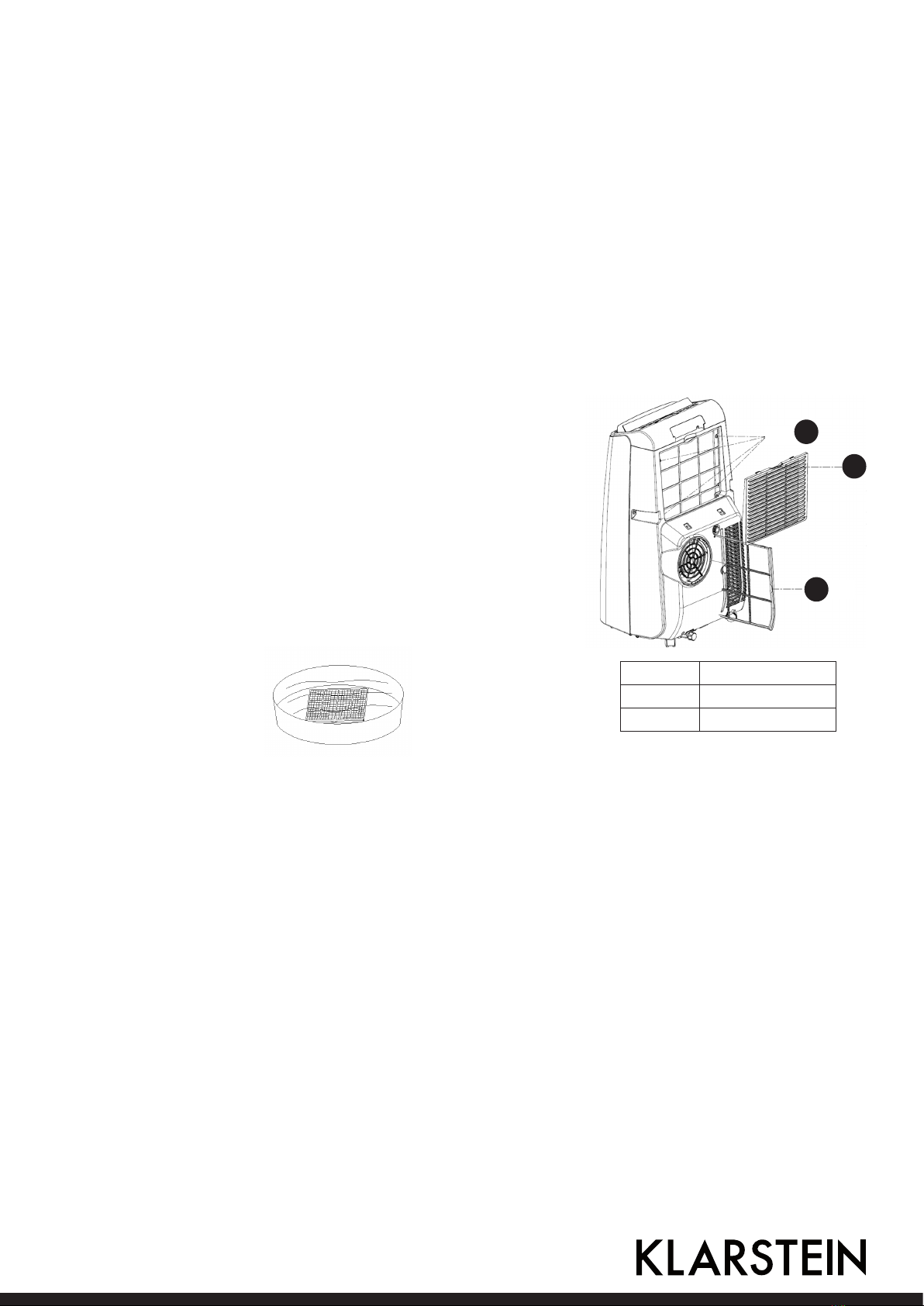

Den oberen Filterrahmen reinigen
1 Greifen Sie den Filterrahmen des EVA-Filters mit den
Händen. Ziehen Sie ihn von oben herunter. Entfernen Sie
die 4 Schrauben, die den Filterrahmen halten.
2 Legen Sie den EVA-Filter in warmes Wasser mit einer
neutralen Reinigungslösung (ca. 40 °C), spülen Sie ihn ab
und trocknen Sie ihn.
Den unteren Filterrahmen reinigen
1 Halten Sie den Griff des CON-Filter-Rahmens und ziehen
Sie ihn raus.
2 Legen Sie den CON-Filter in warmes Wasser mit einer
neutralen Reinigungslösung (ca. 40 °C), spülen Sie ihn ab
und trocknen Sie ihn.
Den Filter reinigen
Reinigen Sie den Filter, wenn er mit Staub verunreinigt ist und die Leistung des Geräts sich dadurch
verschlechtert. In der Regel ist das alle zwei Wochen.
Lagerung nach Saisonende
1 Schrauben Sie die Abdeckung des Ablaufs auf, ziehen Sie den Stopfen und entleeren Sie das
Wasser in den Wassertank oder einen anderen Behälter. Neigen Sie das Gerät dabei.
2 Schalten Sie das Gerät ein, stellen Sie den Ventilator auf die niedrigste Stufe und lassen Sie
es laufen, bis der Ablaufschlauch trocken ist. So bleibt das innere des Gehäuses trocken und
schimmelt nicht.
3 Schalten Sie das Gerät aus. Ziehen Sie den Netzstecker. Wickeln Sie das Netzkabel um die
Aufwicklung. Befestigen Sie den Stopfen und die Abdeckung für den Ablauf.
4 Entfernen Sie den Ablaufschlauch und bewahren Sie ihn sorgfältig auf.
5 Decken Sie die Klimaanlage mit einer Plastikfolie ab und lagern Sie die Klimaanlage an einem
trockenen Ort.
6 Bewahren Sie sie außerhalb der Reichweite von Kindern auf.
7 Entfernen Sie die Batterien der Fernbedienung und bewahren Sie sie sorgfältig auf.
8 9
1 Befestigungsschrauben
2Oberer Filterrahmen
3 Unterer Filterrahmen
3
2
1

Problem Grund Behebung
Die Klimaanlage funktioniert
nicht. Es gibt keinen Strom. Schalten Sie das Gerät ein, nachdem Sie es mit dem
Stromnetz verbunden haben.
Die Überlaufanzeige zeigt "FL"
an. Entleeren Sie den Wassertank.
Die Umgebungstemperatur ist zu
niedrig oder hoch. Verwenden Sie das Gerät bei einer Temperatur von 7-35 °C.
Im Kühlungsmodus ist die
Raumtemperatur niedriger als die
eingestellte Temperatur.
Im Heizmodus ist die
Raumtemperatur höher als die
eingestellte Temperatur.
Ändern Sie die
Temperatureinstellung.
Im Entfeuchtungsmodus ist
die Umgebungstemperatur zu
niedrig.
Stellen Sie das Gerät in
einen Raum mit einer
Umgebungstemperatur von 17
°C auf.
Die Kühl- oder die Heizwirkung
ist nicht gut. Es gibt direktes Sonnenlicht. Ziehen Sie die Vorhänge zu.
Türen und Fenster sind offen.
Es sind viele Menschen im Raum.
Es sind Wärmequellen
vorhanden.
Schließen Sie die Türen und
Fenster und erhöhen Sie die
Kühlleistung.
Der Filter ist verschmutzt. Reinigen Sie den Filter oder
tauschen Sie ihn aus.
Einer der Luftschächte ist
blockiert. Beseitigen Sie das Hindernis aus dem Luftschacht.
Lärmentwicklung Die Klimaanlage steht nicht auf
einem ebenen Untergrund. Stellen Sie die Klimaanlange auf einen ebenen, harten
Untergrund.
Der Kompressor funktioniert
nicht. Der Überhitzungsschutz springt an. Warten Sie 3 Minuten, bis die Temperatur gesunken ist und
starten Sie das Gerät neu.
Die Fernbedienung funktioniert
nicht. Die Entfernung zwischen Gerät und Fernbedienung ist zu weit. Gehen Sie mit der Fernbedienung näher an das Gerät und
achten Sie darauf, dass die
Fernbedienung direkt auf das
Gerät gerichtet ist.
Die Fernbedienung ist nicht auf
das Gerät ausgerichtet.
Die Batterien sind alle. Tauschen Sie die alten Batterien
gegen neue aus.
Anzeige ‚E1‘ Der Temperaturfühler des
Abluftschlauchs funktioniert nicht
richtig.
Überprüfen Sie den
Temperaturfühler und den
betroffenen Schaltkreis.
Anzeige ‚E2‘ Der Raumtemperaturfühler
funktioniert nicht richtig. Überprüfen Sie den Raumtemperaturfühler und den
betroffenen Schaltkreis.
Fehlersuche und Fehlerbehebung
10

Schutzfunktionen
Frostschutz
Wenn die Temperatur im Abluftschlauch während des Kühlens, der Entfeuchtung oder im
Energiesparmodus zu niedrig ist, tritt das Gerät automatisch in den Schutzmodus. Wenn die
Temperatur im Abluftschlauch wieder über eine bestimmte Temperatur steigt, kehrt das Gerät zum
Normalbetrieb zurück.
Überieß-Schutz-Funktion
Wenn das Wasser im Wassertank den Warnpegel übersteigt, gibt das Gerät ein Warnsignal aus und
das LCD-Display zeigt „FL“ an. In dem Fall müssen Sie den Ablaufschlauch über ein Ausgussbecken
halten, um den Wassertank zu entleeren (Details im Kapitel „Reinigung und Pege“). Nach der
Entleerung kehrt das Gerät in den ursprünglichen Zustand zurück.
Automatisches Abtauen (Heiz-und Kühlmodelle haben diese Funktion)
Das Gerät hat eine automatische Abtaufunktion. Während des Entfrostens blinkt das Heizsymbol auf
dem Display.
Automatischer Überhitzungsschutz
Das Gerät hat einen automatischen Überhitzungsschutz, um die Lebensspanne des Geräts zu erhalten.
Während des Schutzmodus schalten der Kompressor und das untere Aggregat sich ab. Nachdem die
Temperatur wieder in den normalen Bereich zurückgekehrt ist, heizt das Gerät wieder.
Schutzfunktion des Kompressors
Das Gerät hat eine dreiminütige Neustartsperre, nachdem der Kompressor abgeschaltet wurde.
Damit wird die Lebensspanne des Geräts erhalten.
Entsorgung
Konformitätserklärung
Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem
Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem
normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen
zur getrennten Sammlung elektrischer und elektronischer Gerätschaften.
Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte
nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden
Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.
Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht
mit dem normalen Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen
Bestimmungen zu gesonderten Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen
Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.
Hersteller: CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, 10179 Berlin
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2012/206/EU (EVPG)
2004/108/EG (EMV)
2011/65/EU (RoHS)
2006/95/EG (LVD)
10 11

Contents
Technical Data
Safety Instructions
General Safety Instructions
• The air conditioning is only suitable for indoor use, and is not suitable for other applications.
• Follow local grid interconnection rules while installing the air conditioning and ensure that it is
properly grounded. If you have any question on electrical installation, follow the instructions of
the manufacturer, and if necessary, ask a professional electrician to install it.
• After the air conditioning is installed, ensure that the power plug is intact and rmly plugged into
the power outlet, and place the power cord orderly to prevent someone from being tripped or
pulling out the plug.
• Do not put any object into the air inlet and outlet of the air conditioning. Keep the air inlet and
outlet free from obstructions.
• When drainage pipes are installed, ensure that the drainage pipes are properly connected, and
are not distorted or bended.
• While adjusting the upper and lower wind-guide strips of the air outlet, pluck it with hands gently
to avoid damaging wind-guide strips.
• Don‘t disassemble, overhaul and modify the machine arbitrarily, otherwise it will cause a machine
malfunction or even bring harm to persons and properties. To avoid danger, if a machine failure
occurs, ask the manufacturer or professionals to repair it.
• Do not install and use the air conditioning in the bathroom or other humid environments.
• Do not pull the plug to turn off the machine.
Item Number 10028189
Power supply 220-250 V 4,5 A ~50Hz
-Rated input (cooling) 1050 W
Body size 350x430x730 mm
Cooling capacity 9000 BTu/h - ~2,61 kW
Moisture removal 1,9 l/h
Application area 15-20 m2
12
Dear Customer,
Dear Customer, Congratulations on purchasing this Klarstein equipment. Please read this manual
carefully and take care of the following hints on installation and use to avoid technical damages.
Any failure caused by ignoring the mentioned items and cautions mentioned in the operation and
installation instructions are not covered by our warranty and any liability.
Technical Data 12
Safety Instructions 12
Product Description 13
Installation 15
Use and Operation 16
Cleaning and Care 18
Troubleshooting 20
Disposal 21
Declaraton of Conformity 21

Product Description
• Do not place cups or other objects on the body to prevent water or other liquids from spilling into
the air conditioning.
• Do not use insecticide sprays or other ammable substances near the air conditioning.
• Do not wipe or wash the air conditioning with chemical solvents such as gasoline and alcohol.
When you need to clean the air conditioning, you must disconnect the power supply, and clean it
with a half-wet soft cloth. If the machine is really dirty, scrub with a mild detergent.
• The appliance can be used by children aged from 8 years and above and persons with reduced
physical, sensory or mental capabilities if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards involved. Children shall
not play with the appliance. Cleaning and maintenance shall not be made by children without
supervision.
Instructions for placement
• Place the machine in a at and dry place and keep a distance of above 50cm between the machine
and the surrounding objects or walls.
• When moving the machine, make sure that it is in an upright position.
• The machine should stay away from gasoline, ammable gas, stoves and other heat sources.
12 13
1 Top Cover
2 Swing leaf
3 Caster
4 Rear housing
5 Front housing
6 Mask
6
5
4
3
2
1

Remote controls
Remote control:
Left: cooling function only
Right: cooling and heating function
14
1
10
11
9
8
74
5
6
1
2
2
3
1 Remote Control
2 Handle
3 Continuous drainage
hole
4 Air inlet grill
5 Power cord (1,80 m)
6 Water outlet
7CON lter screen
8 Air vent
9 Power cord hook
10 EVA-lter
11 Rear housing
1 Exhaust pipe assembly
2 Window sealing plate
assembly

Install the window sealing plate assembly
Half open the window, and mount the window sealing plate assembly to the window (as shown in
Figure 2 and Figure 3); the assembly can be placed in horizontal and vertical direction.
Pull various components of the window sealing plate assembly open, adjust their opening distance
to bring both ends of the assembly into contact with the window frame, and x various components
of the assembly.
Installation
Install the heat pipe assembly
Screw the heat pipe assembly (exhaust tting
end) into the exhaust port on the rear panel
(counterclockwise).
Connect the heat pipe to the window sealing
plate.
Install the body
Move the machine with installed heat pipe and
ttings before the window, and the distance
between the body and walls or other objects
shall be least 50 cm.
Elongate the heat pipe and snap the at end of
the heat pipe joints into the elliptical hole of the
window sealing plate assembly.
The at end of the heat pipe joints must be
snapped into place.
The pipe cannot be distorted nor has substantial
turning (greater than 45 °). Keep the ventilation
of the heat pipe unobstructed.
Caution:
In the moving process, ensure that the air conditioning is in the upright position and the
air conditioning should be placed on a at surface.
Do not install and use the air conditioning in the bathroom or other humid environments.
14 15

Caution:
The length of the exhaust hose shall be 280~1,500mm, and this length is based on
the specications of the air conditioning. Do not use extension tubes or replace it with
other different hoses, or this may cause a malfunction. Exhaust must be unobstructed;
otherwise it may cause overheating.
Use and Operation
1Remote control reception window
2Power key
Press the key to turn on and turn off the machine. In the case of
power on, press the key to turn off the machine; in the case of
power off, press the key to turn on the machine.
3Mode
In the case of power on, press the key to switch between cooling
→air supply →dehumidication →heating (single cold with no such
function) →cooling →... mode.
4Down key
Press the Up and Down keys to change the set temperature or
timing sett value, operate as follows:
While setting temperature, press up key or down key to
select the required temperature (not available in air supply or
dehumidication mode).
Pressing the up and down key simultaneously switches the display
of the temperature between degrees Celsius of Fahrenheit.
5Display
6Up key
Press the Up and Down keys to change the set temperature or
timing sett value, operate as follows:
While setting temperature, press up key or down key to
select the required temperature (not available in air supply or
dehumidication mode).
Pressing the up and down key simultaneously switches the display
of the temperature between degrees Celsius of Fahrenheit.
16
1
23
4
5
6
7
8
Operation interface:

7Wind speed selection key
In cooling and air supply mode, press the key to select high,
medium or low wind speed operation.
In heating mode, press the key to select high, medium and low
wind speed operation. But limited by anti-cold conditions, under
certain conditions, it may not run according to the set wind speed.
In dehumidication mode, pressing the key is invalid, and the fan
will forcibly choose low wind speed operation.
8Timing Key
In the case of power on, press the key to close timing; in the case
of power off, press the key to open timing.
Press the key, when the timing symbol ashes, press up and down
key to select the required timing value.
Timing values can be set within 1-24 hours and the timing value is
adjusted upwards or downwards by one hour.
16 17
Operatomg Instructions of the Remote Control
POWER Press the key to turn on or turn off
the machine.
MODE press the key to switch between
cooling, air supply, dehumidication
and heating (single cold with no such
function) mode.
UP Press the key to increase temperature
and timing set value.
DOWN Press the key to reduce temperature
and timing set value.
FAN Press the key to select high, medium
and low wind speed output circularly.
TIMER Press the key to set timing value.
SWING: Press the key to open or close swing
style. Air ow of the air outlet can
blow at different angles.
°C<-->°F Press the key to switch between
Celsius and Fahrenheit.

Drainage Instructions
Manual drainage
1 When the machine stops after the water is full, turn off the machine
power and unplug the power plug.Stellen Sie den Wassertank unter
den seitlichen Ablauf.
2 Place the water container below the side water outlet behind the
body.
3 Unscrew the drainage cover and unplug the water plug, the water
will automatically ow into the water container. Keep the drainage
cover and the water plug properly.
4 During drainage, the body can be tilted slightly backwards.
5 When the water is discharged, stuff the water plug, and tighten the
drainage cover.
Continuous drainage (only applicable to cooling and dehumidication
mode)
1 Unscrew the drainage cover, and unplug the water plug.
2 Set the drainage pipe into the water outlet.
3 Connect the drainage pipe to the bucket.
Cleaning and Care
Caution:
Please move the machine carefully, so as not to spill the water in the water pan at the
bottom of the body.
Restart the machine after the water plug and drainage cover are installed, otherwise
condensate water of the machine will ow to the oor or the carpet.
Caution:
Before cleaning and maintenance, turn off the machine and unplug the plug.
Cleaning
Clean the surface
Clean with surface of machine with a wet soft cloth. Don‘t use chemicals, such as benzene, alcohol,
gasoline, etc.; otherwise, the surface of the air conditioning will be damaged or even the whole
machine will be damaged.
18

Clean the upper lter screen frame
1 Clasp the wedging block of the EVA lter screen frame with
hands. Force down from the outside to remove the EVA
lter screen frame. Unscrew four screws xing the EVA
lter screen and the rear housing to remove the EVA lter
screen (as shown in the above gure) .
2 Put the EVA lter screen into warm water with neutral
detergent (about 40 ℃/ 104 ℉) and dry it in the shade
after rinsing clean.
Clean the lower lter screen frame
1 Hold the handle of the CON lter screen frame, and pull it
outward gently to remove it.
2 Put the CON lter screen into warm water with neutral
detergent (about 40 ℃/ 104 ℉) and dry it in the shade
after rinsing clean.
Postseason Storage:
Unscrew the drainage cover, unplug the water plug, and discharge the water in the water pan into
other water containers or directly tilt the body to discharge the water into other containers.
Turn on the machine, adjust it to low-wind ventilation mode, and maintain this state until the
drainage pipe becomes dry, so as to keep the inside of the body in a dry state and prevent it from
mildewing.
Turn off the machine, unplug the power plug, and wrap the power cord around the wrapping post;
install the water plug and the drainage cover.
Remove the exhaust pipe and keep it properly.
Cover the air conditioning with a plastic bag. Put the air conditioning in a dry place, keep it out of
the reach of children, and take dust control measures.
Remove batteries of the remote control and keep them properly.
Note: ensure that the body is placed in a dry place and keep all machine components properly.
18 19
1
2
3
Clean the lter screen
If the lter screen is clogged with dust, and the effectiveness of the air conditioning is reduced, be
sure to clean the lter screen once every two weeks.
1 Retaining screw
2 Wedging block
3 Wedging block

Problems Reasons Solutions
The air conditioning does not
work. There is no electricity. Turn it on after connecting it to a socket with electricity.
The overow indicator displays
„FL“. Discharge the water inside.
The ambient temperature is too
low or too high. Recommend to use the machine in at the temperature of 7-35 ℃
(44-95 ℉).
In cooling mode, the room
temperature is lower than the set
temperature; in heating mode,
the room temperature is higher
than the set temperature.
Change the set temperature.
In dehumidication mode, the
ambient temperature is low. The machine is placed in a room with an ambient temperature of
greater than 17 ℃(62 ℉).
The cooling or heating effect is
not good. There is direct sunlight. Pull the curtains.
Doors or windows are open;
there are a lot of people; or in
cooling mode, there are other
sources of heat.
Close doors and windows, and
add new air conditioning.
The lter screen is dirty. Clean or replace the lter screen.
The air inlet or outlet is blocked. Beseitigen Sie das Hindernis aus
dem Luftschacht.
Big Noise The air conditioning is not placed
on a at surface. Put the air conditioning on a at and hard place (to reduce noise).
The compressor does not work. Overheat protection starts. Wait for 3 minutes until the
temperature is lowered, and then
restart the machine.
The remote control does not
work. The distance between the machine and the remote control
is too far.
Gehen Sie mit der Fernbedienung
näher an das Gerät und
achten Sie darauf, dass die
Fernbedienung direkt auf das
Gerät gerichtet ist.
The remote control is not aligned
with the direction of the remote
control receiver.
Batteries are dead. Replace batteries.
Displays ‚E1‘. The pipe temperature sensor is
abnormal. Check the pipe temperature sensor and related circuitry.
Displays ‚E2‘ The room temperature sensor is
abnormal. Check the room temperature sensor and related circuitry.
Troubleshooting
20
