Klarstein New Breeze 7 User manual

10029702 10029703 10029704 10029705 10032511 10033584
New Breeze 7
Klimaanlage
Air Conditioner
Aire acondicionado
Climatiseur
Climatizzatore

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise4
Geräteübersicht6
Bedienfeld und Tastenfunktionen7
Fernbedienung und Anzeigen8
Installation16
Reinigung und Pege 21
Fehlerbehebung23
Fehlercodes24
Hinweise zum Kältemittel R29025
Hinweise zur Entsorgung26
Hersteller26
TECHNISCHE DATEN
Artikelnummer 10029702, 10029703, 10029704, 10029705,
10032511, 10033584
Stromversorgung 220-240 V ~ 50/60 Hz
Kühlleistung 7000 BTU
Raumgröße 21-34 m²
English 27
Español 51
Français 75
Italiano 99

4
DE
SICHERHEITSHINWEISE
Spezielle Hinweise
• Verwenden Sie zum Entfrosten oder zum Reinigen ausschließlich vom Hersteller
empfohlene Mittel.
• Lagern Sie das Gerät keinesfalls in einem Raum, in welchem sich permanent
Zündquellen benden (beispielsweise: offene Flammen, ein eingeschaltetes
Gasgerät oder ein eingeschaltetes elektrisches Heizgerät).
• Durchstechen oder verbrennen Sie das Gerät keinesfalls.
• Beachten Sie, dass Kühlmittel geruchlos sein können.
Hinweis: Verwenden Sie das Gerät ausschließlich in Räumen, welche größer sind als
Xm² (siehe Tabelle):
Modell X (m²)
5000 BTU/h, 7000 BTU/h, 8000 BTU/h 4 m²
9000 BTU/h, 10000 BTU/h, 10500 BTU/h 12 m²
12000 BTU/h, 14000 BTU/h, 16000 BTU/h,18000 BTU/h 15 m²
Allgemeine Sicherheitshinweise
• Das Gerät ist ausschließlich für die Verwendung im Innenbereich geeignet.
• Verwenden Sie das Gerät nicht, wenn es repariert werden muss oder nicht richtig
installiert wurde.
• Verwenden Sie das Gerät nicht in den folgenden Bereichen:
- in der Nähe von Wärmequellen,
- in Bereichen, in welchen Öl spritzen kann,
- in Bereichen, welche direktem Sonnenlicht ausgesetzt sind,
- in Bereichen, in welchen Spritzwasser auftreten kann,
- in der Nähe von Badewannen, in Waschräumen, in der Nähe von Duschen oder
Swimmingpools.
• Stecken Sie Ihre Finger oder sonstige Objekte niemals in die Belüftungsöffnungen.
Warnen Sie insbesondere Kinder vor der davon ausgehenden Gefahr.
• Achten Sie darauf, dass das Gerät während des Transports und der Lagerung
senkrecht gehalten wird, damit der Kompressor richtig positioniert wird.
• Schalten Sie das Gerät vor der Reinigung immer aus und ziehen Sie den
Netzstecker aus der Steckdose.
• Schalten Sie das Gerät, bevor Sie es an einen anderen Ort stellen, aus und ziehen
Sie den Netzstecker aus der Steckdose. Bewegen Sie das Gerät langsam und
vorsichtig.

5
DE
• Decken Sie das Gerät, zur Vermeidung von Brandgefahr, nicht ab.
• Alle Anschlüsse des Lüfters müssen den lokalen Vorschriften für elektrische Sicherheit
entsprechen. Falls notwendig, informieren Sie sich über diese Vorschriften.
• Beaufsichtigen Sie Kinder, damit diese nicht mit dem Gerät spielen.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, dem Kundendienst
oder einer in ähnlicher Weise quali zierten Person ersetzt werden, um Gefahren zu
vermeiden.
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen (Kinder
eingeschlossen) mit eingeschränkten physischen, sensorischen oder mentalen
Fähigkeiten und/oder mangelnder Erfahrung und Wissen verwendet werden,
insofern diese von einer für ihre Sicherheit verantwortlichen Person in das Gerät
eingewiesen wurden und die mit der Verwendung des Geräts einhergehenden
Gefahren begreifen. Die Reinigung und Wartung des Geräts darf von Kindern nur
unter Aufsicht durchgeführt werden.
• Das Gerät muss gemäß der nationalen Verkabelungsvorschriften installiert werden.
• Art und Spannung der Sicherungen: T, 250 V AC, 2 A oder höher.
• Kontaktieren Sie für die Reinigung und Wartung des Geräts den Kundendienst.
• Ziehen Sie nicht am Netzkabel und deformieren oder modi zieren Sie dieses
nicht und tauschen Sie es keinesfalls in Wasser ein. Ein falscher Umgang mit dem
Netzkabel kann zu Schäden am Gerät und/ oder Stromschlägen führen.
• Die nationalen Gasvorschriften müssen eingehalten werden.
• Blockieren Sie keinesfalls die Belüftungsöffnungen.
• Bedienen Sie das Gerät nicht ausschließlich durch hineinstecken oder herausziehen
des Netzsteckers, da es dadurch zu Stromschlägen oder zu Bränden durch
Hitzeentwicklung kommen kann.
• Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn seltsame Geräusche,
ein seltsamer Geruch oder Rauch aus dem Gerät austreten.
Hinweise zum Umgang mit Schäden
• Kontaktieren Sie bei Schäden am Gerät den Hersteller, den Kundendienst oder eine
in ähnlicher Weise quali zierte Person.
• Schalten Sie beim Auftreten von Schäden das Gerät aus und ziehen Sie
den Netzstecker aus der Steckdose und kontaktieren Sie den Hersteller, den
Kundendienst oder eine in ähnlicher Weise quali zierte Person.
• Das Netzkabel muss unbedingt sicher geerdet werden.
• Wenn das Netzkabel beschädigt ist muss das Gerät zur Gefahrenvermeidung
ausgeschaltet werden und der Netzstecker aus der Steckdose gezogen werden.
Das Netzkabel muss vom Hersteller, dem Kundendienst oder einer in ähnlicher
Weise quali zierten Person ersetzt werden.
WARNUNG
Verletzungsgefahr! Reparaturen am Kühlmittelkreislauf dürfen nur von
geschulten Fachpersonal ausgeführt werden. Versuchen Sie niemals
das Gerät selbst zu reparieren!

6
DE
GERÄTEÜBERSICHT
1Bedienfeld 7Belüftungsschlitze
2Lüftungslamellen 8Lufteinlass
3Schwinglamellen 9Anschluss A 10 Abluftschlauch
4Rollen 10 Abluftschlauch
5Kabelhalter 11 Anschlüsse B und C
6Stecker und Netzkabel

7
DE

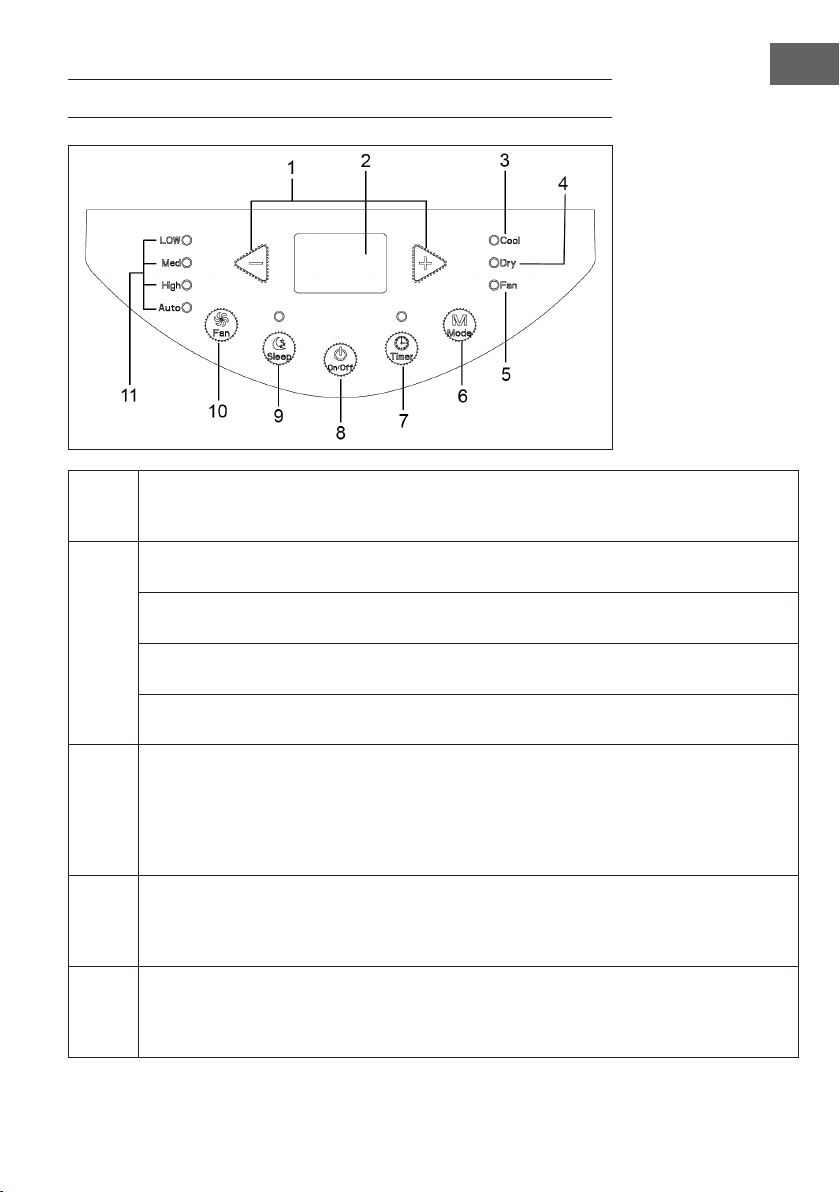

1 Taste +/-
2 Temperaturanzeige
3 Kühlanzeige
4 Trocknungsanzeige
5 Ventilatoranzeige
6 Modus
7 Timer
8 Ein/Aus-Taste
9 Schlafmodus
10 Ventilator
11 Ventilatorgeschwin-
digkeit
BEDIENFELD UND TASTENFUNKTIONEN
Taste
+/-
Drücken Sie die Tasten im Kühlmodus, um die Temperatur in 1°C-Schritten anzupassen. Der einstellbare
Temperaturbereich liegt zwischen 16°C - 30°C. Im Auto-, Trocknungs- oder Ventilator-Modus ist diese
Taste inaktiv.
MODE Drücken Sie die Taste um den Modus in der folgenden Reihenfolge auszuwählen:
Kühlung > Trocknung > Ventilator.
COOL (Kühlung): In diesem Modus leuchtet die Kühlanzeige. Das Display zeigt die eingestellte
Temperatur. Die einstellbare Temperatur liegt zwischen 16°C und 32°C.
DRY (Trocknung): In diesem Modus leuchtet die Trocknungsanzeige. Das Display zeigt keine Temperatur
an.
FAN (Ventilator) Drücken Sie diese Taste, um die Geschwindigkeit in der folgenden Reihenfolge
auszuwählen: niedrig > mittel > hoch > auto > niedrig.
FAN Drücken Sie diese taste um den Timer aufzurufen. Drücken Sie dann auf die +/- Taste, um den Timer
einzustellen. Bei jeden Tastendruck verändert sich die Zeit um 0.5 Stunden, bis 10 Stunden erreicht
sind. Danach ändert sich der Wert mit jedem weiteren Tastendruck um 1 Stunde. Nachdem Sie
den gewünschten Wert eingegeben haben, warten Sie 5 Sekunden lang, bis das Display die zeit
automatisch übernimmt. Sobald der Timer läuft, leuchtet die Timer-Anzeige im Display. Wenn Sie den
Timer abbrechen möchten drücken Sie im Timer-Modus erneut auf die Timer-Taste.
TIMER Drücken Sie die Taste, um den Schlafmodus zu aktivieren. Falls sich das Gerät gerade im Kühl-Modus
bendet steigt die Temperatur, sobald der Schlafmodus startet, inner- halb einer Stunde um 1 °C.
Innerhalb der nächsten 2 Stunden steigt die Temperatur um weitere 2 °C und bleibt dann auf diesem
Level. Die Schlaffunktion funktioniert nicht im Ventilator-, Auto- oder Trocknungsmodus.
SLEEP Drücken Sie die Taste, um den Schlafmodus zu aktivieren. Falls sich das Gerät gerade im Kühl-Modus
bendet steigt die Temperatur, sobald der Schlafmodus startet, inner- halb einer Stunde um 1 °C.
Innerhalb der nächsten 2 Stunden steigt die Temperatur um weitere 2 °C und bleibt dann auf diesem
Level. Die Schlaffunktion funktioniert nicht im Ventilator-, Auto- oder Trocknungsmodus.

8
DE

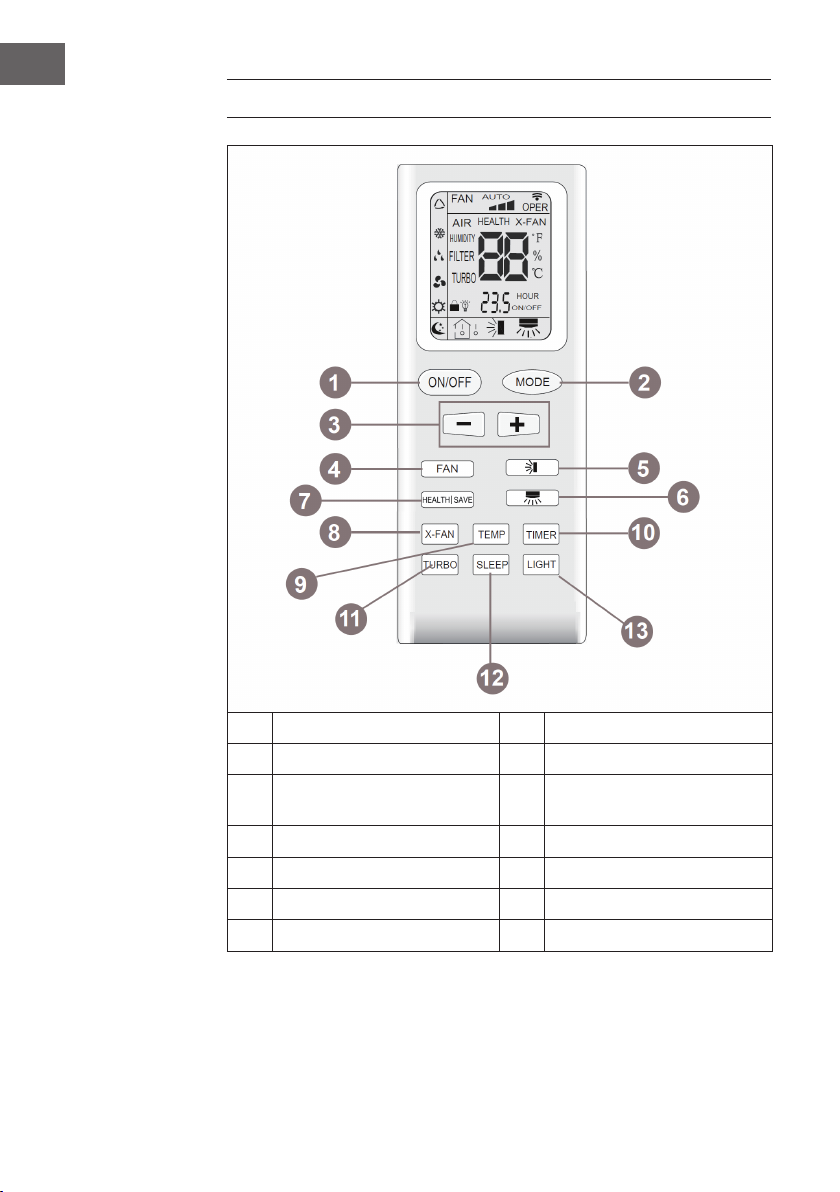

FERNBEDIENUNG UND ANZEIGEN
1Ein/Aus-Schalter 8Lüftungsbetrieb
2Modus 9Temperatur
3+/- 10 Timer (automatisches Einschalten
bzw. Abschalten)
4Ventilator 11 Turbo
5Schwenkbewegung (hoch/runter) 12 Schlafmodus
6Schwenkbewegung (links/rechts) 13 Licht
7Gesundheitsmodus / Speichern

9
DE
Anzeigen der Fernbedienung
Hinweise:
• Hier handelt es sich um eine Universalfernbedienung für Klimaanlagen mit
vielfachen Funktionen. Bei Tasten mit Funktionen, über die das Gerät nicht verfügt,
bleibt das Gerät im gleichen Zustand, wenn Sie die Taste drücken.
• Nach dem Anschluss des Gerätes, gibt das Klimagerät einen Ton von sich und die
Betriebsleuchte leuchtet rot. Sie können jetzt das Gerät über die Fernbedienung
bedienen.
• Wenn das Gerät eingeschaltet ist, blinkt nach jedem Tastendruck das Sendesymbol
auf der Fernbedienung einmal auf.
• Wenn das Gerät ausgeschaltet ist, erscheint auf der Fernbedienung die eingestellte
Temperatur. Im einschalteten Zustand zeigt das Display der Fernbedienung das
Symbol fürs Hochfahren an.
FAN
OPER
AUTO
AIR
HEALTH
FILTER
TURBO
ON/OFF
HOUR
X-FAN
HUMIDITY
Luftmodus
Licht
Automatisch
Kühlen
Entfeuchtung
Ventilator
Heizen
Uhr
Schlafmodus
Eingestellte Temperatur
Innentemperatur
Außentemperatur
Luftmodus
Sendet Signal
Gesundheitsmodus
Lüftungsbetrieb
Turbobetrieb
Timer ein/aus
Eingestellte Zeit
Schwenkbewegung
(links/rechts)
Schwenkbewegung
(hoch/runter)
Eingestellte
Temperatur
Betriebsart
Temperaturanzeige

10
DE
1 Ein/Aus-Schalter (ON/OFF)
Drücken, um das Gerät ein- oder auszuschalten. Nach dem Start leuchtet grün auf.
(Die Farbe der Anzeige unterscheidet sich von Modell zu Modell).

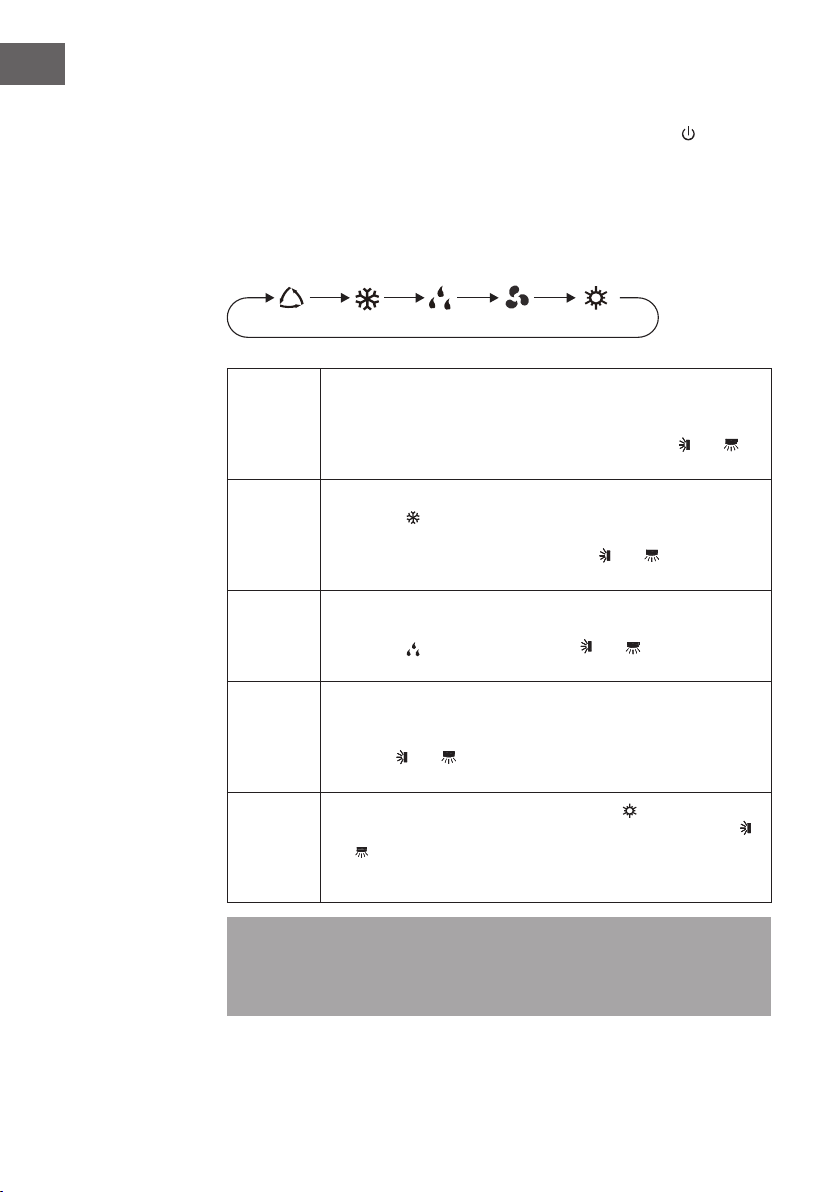

2 Modus (Mode)
Drücken, um die Betriebsarten durchzugehen und zu wählen.
FAN HEATAUTO COOL DRY
AUTO Im Automatikmodus läuft das Klimagerät je nach
Umgebungstemperatur automatisch. Die eingestellte Temperatur
kann nicht verändert werden und wird auch nicht angezeigt. Mit dem
Drücken der Taste FAN stellen Sie die Ventilatorstufe ein. und
drücken, um die Schwenkbewegung einzustellen.
COOL Wenn Sie den Kühlmodus wählen, läuft das Klimagerät im Kühlmodus.
Das Symbol erscheint in der Anzeige. Sie können die Tasten [+]
und [-] drücken, um die Temperatur einzustellen. Mit dem Drücken der
Taste FAN stellen Sie die Ventilatorstufe ein. und drücken, um
die Schwenkbewegung einzustellen.
DRY Der Ventilator läuft im Entfeuchtungsmodus auf niedriger Stufe. Im
Entfeuchtungsmodus können Sie die Ventilatorstufe nicht ändern.
Das Symbol erscheint in der Anzeige. und drücken, um die
Schwenkbewegung einzustellen.
FAN Das Gerät läuft ausschließlich im Ventilationsmodus. Alle
Funktionssymbole in der Anzeige sind erloschen. Die Betriebsanzeige
leuchtet auf. Mit der Taten FAN können Sie die Ventilatorstufe
einstellen. und drücken, um die Schwenkbewegung
einzustellen.
HEAT In diesem Modus heizt das Gerät. Das Symbol erscheint in der
Anzeige. Mit den Tasten "+" und "-" stellen Sie die Temperatur ein.
und drücken, um die Schwenkbewegung einzustellen. (Das Gerät
mit ausschließlicher Kühlung empfängt beim Druck auf HEAT kein
Signal.)
Hinweis: Um nach dem Start einen kalten Wind zu vermeiden, beginnt der
Innenventilator mit einer Verzögerung von 1-5 Minuten zu blasen. Die genaue Zeit
wird durch die Raumtemperatur bestimmt. Der Bereich der einstellbaren Temperatur
ist zwischen 16 °C und 30 °C. Mögliche Ventlilatorstufen: Auto, niedrig, mittel, hoch.

11
DE
3 Tasten +/-
Temperatureinstellung: Wenn Sie [+] oder [-] drücken, wird die eingestellte Temperatur
um 1 °C (oder 1 °F) erhöht oder gesenkt. Halten Sie die Taste gedrückt. Nach 2
Sekunden ändert sich die eingestellte Zeit auf der Fernbedienung. Lassen Sie die Taste
nach dem Erreichen des gewünschten Zeitwerts los. Die Anzeige ändert sich ebenso
entsprechend. Im Auto-Modus kann die Temperatur nicht eingestellt werden.
Timer ein/aus oder Einstellung der Uhrzeit: Drücken Sie +/-, um die Zeit einzustellen
(siehe TIMER).
4 FAN
Drücken, um die Ventilatorstufe im Kreis einzustellen: Automatik, niedrig, mittel, hoch.
Auto
Hinweise: Im automatischen Modus, passt der Ventilator die Stufe automatisch, je
nach Umgebungstemperatur, an. Im Entfeuchtungsmodus läuft der Ventilator auf
niedriger Temperatur.
5 Schwenkbewegung hoch/runter
Schwenkbewegung nach oben/unten. Die Einstellungen erscheinen in folgender
Reihenfolge: Wenn Sie auf der Fernbedienung drücken, wird die Schwenkbewegung
automatisch eingestellt. Die horizontalen Lamellen der Klimaanlage bewegen sich im
größtmöglichen Winkel automatisch auf und ab.
keine Anzeige
Wenn Sie auf der Fernbedienung wählen, stellen Sie eine feste
Schwenkposition ein. Die waagerechten Lamellen halten in der Position an wie in dem
Symbol angedeutet.

12
DE

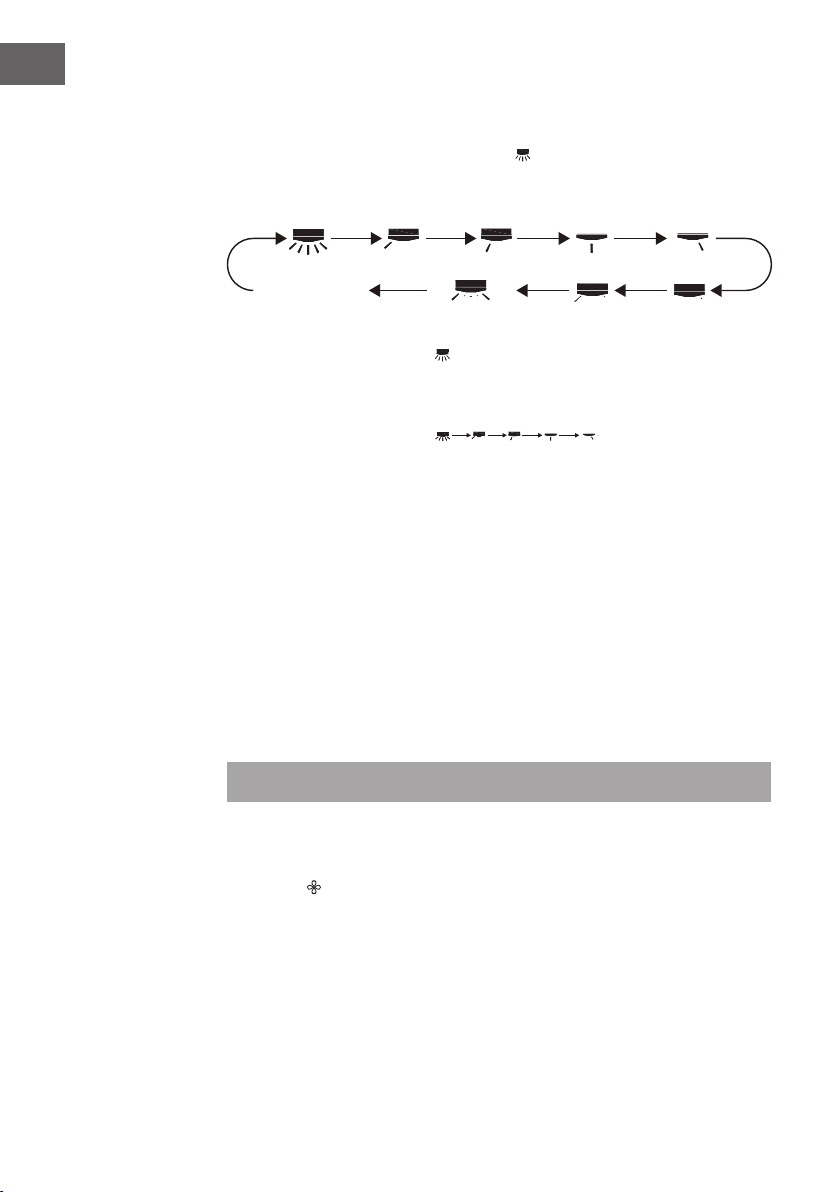

6 Schwenkbewegung links/rechts
Schwenkbewegung nach oben/unten. Die Einstellungen erscheinen in folgender
Reihenfolge: Wenn Sie auf der Fernbedienung drücken, wird die Schwenkbewegung
automatisch eingestellt. Die vertikalen Lamellen der Klimaanlage bewegen sich im
größtmöglichen Winkel automatisch auf und ab.
keine Anzeige
Wenn Sie auf der Fernbedienung drücken, wird die Schwenkbewegung automatisch
eingestellt. Die horizontalen Lamellen der Klimaanlage bewegen sich im größtmöglichen
Winkel automatisch auf und ab.
Wenn Sie auf der Fernbedienung wählen, stellen Sie eine
feste Schwenkposition ein. Die waagerechten Lamellen halten in der Position an wie in
dem Symbol angedeutet.
7 HEALTH/SAVE
Gesundheitsfunktion: Nach dem Drücken der Taste HEALTH, wechselt die Einstellung
der Fernbedienung in dieser Reihenfolge: HEALTHAIRAIR HEALTHkeine Anzeige
Bei der Wahl des jewiligen Symbols mit der Fernbedienung wird der der entsprechende
Modus gestartet.
SAVE-Funktion: Wenn Sie im Kühlbetrieb die Save-Taste drücken, läuft das Gerät im
SAVE-Modus. Auf der Anzeige der Fernbedienung erscheint „SE“. Das Gerät läuft im
automatischen Betrieb, die Temperatur kann nicht eingestellt werden. Mit einem erneuten
Druck auf SAVE verlassen Sie diesen Modus wieder und das Gerät kehrt zu seiner
ursprünglich eingestellten Stufe und Temperatur zurück.
Hinweis: Diese Funktion ist nur bei einigen Modellen verfügbar.
8 Lüftungsbetrieb / X-Fan
Nach dem Drücken dieser Taste im Kühlbetrieb und im Entfeuchtungsbetrieb, erscheint in
der Anzeige und der Ventilator läuft für 2 Minuten nach, um das Gerät zu trocknen.
Nach dem Einschalten des Gerätes ist der Lüftungsbetrieb automatisch aktiviert. Die
Funktion ist im automatischen Modus, im Ventilationsmodus und im Heizbetrieb nicht
verfügbar. Wenn Sie das Gerät nach Aktivierung dieser Funktion wieder ausschalten,
läuft der Ventilator auf niedriger Stufe nach, um Kondenswasser im Gerät zu trocknen.

13
DE

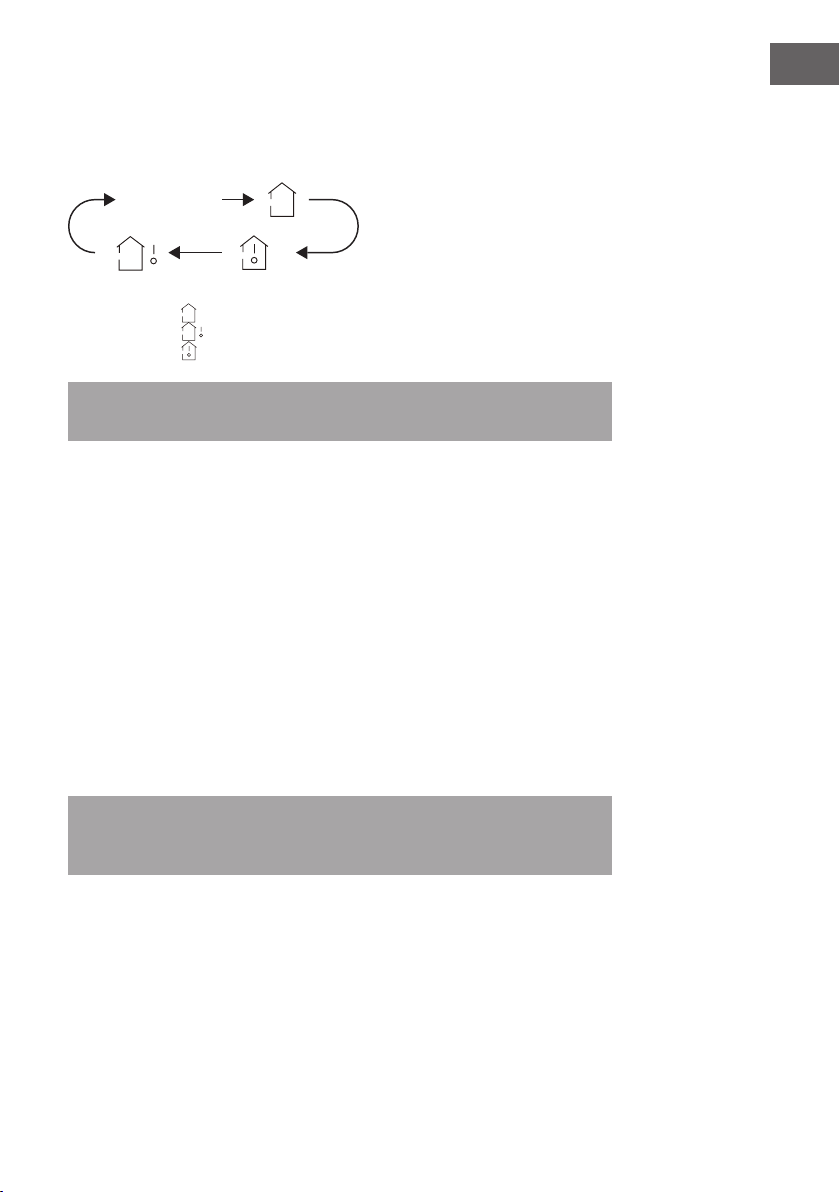

9 TEMP / Einstellung der Temperatur
Drücken Sie diese Taste, um die eingestellte Temperatur, die Innentemperatur oder die
Außentemperatur auf dem Display anzuzeigen.
no display
keine Anzeige
• Auswahl von
no display
auf der Fernbedienung: Anzeige der eingestellten Temperatur.
• Auswahl von
no display
auf der Fernbedienung: Anzeige der Innentemperatur.
• Auswahl von
no display
auf der Fernbedienung: Anzeige der Außentemperatur.
Hinweis: Bei einigen Modellen kann die Außentemperatur nicht angezeigt werden.
Anzeige nur bei Modellen mit einem zweistelligen Display.
10 TIMER / Zeitautomatik
Abschaltautomatik: Bei eingeschaltetem Gerät: Drücken Sie diese Taste, um die
Abschaltautomatik einzustellen. Auf der Anzeige blinken „HOUR“ und „OFF“. Drücken
Sie innerhalb von 5 Sekunden die Tasten [+] und [-]. um die Zeit für die Abschaltung
einzustellen. Durch Drücken von [+] und [-] erhöhen oder vermindern Sie die Zeit um
1/2 Stunde. Halten Sie [+] und [-] 2 Sekunden gedrückt, ändert sich der Zeitwert
schnell. Drücken Sie zur Bestätigung anschließend TIMER. „T-OFF“ und „H“ blinken
nicht länger.
Einschaltautomatik: Bei ausgeschaltetem Gerät: Drücken Sie diese Taste, um die
Einschaltautomatik einzustellen. Auf der Anzeige blinken „T-OFF“ und „H“. Drücken
Sie innerhalb von 5 Sekunden die Tasten [+] und [-]. um die Zeit für die Einschaltung
einzustellen. Durch Drücken von [+] und [-] erhöhen oder verringern Sie die Zeit um 1/2
Stunde. Halten Sie [+] oder [-] 2 Sekunden gedrückt, ändert der Zeitwert sich schnell.
Drücken Sie zur Bestätigung anschließend TIMER.
Hinweis: Die Einstellungsbereich ist 0,5-24 Stunden. Der Zeitabstand zwischen zwei
Eingaben darf 5 Sekunden nicht überschreiten. Sonst verlässt die Fernbedienung den
Eingabemodus.

14
DE
11 TURBO
Beim Druck auf diese Taste im Kühl- oder Heizbetrieb, geht das Klimagerät in den
Schnell-Kühlbetrieb bzw. den Schnell-Heizbetrieb. In der Anzeige der Fernbedienung
erscheint „TURBO“. Taste erneut drücken, um den Turbo-Modus zu verlassen. Die
Anzeige „TURBO“ erlischt.
12 SLEEP (Schlafmodus)
Beim Druck auf diese Taste im Kühl- oder Heizbetrieb geht das Klimagerät in den
Schlafmodus. Das Symbol erscheint in der Anzeige der Fernbedienung. Taste erneut
drücken, um den Schlafmodus zu verlassen. Die Anzeige des Schlafsymbols erlischt.
13 Licht
Mit dieser Taste können Sie das Licht der Anzeige der Fernbedienung ausschalten.
Das Symbol wird ausgeblendet. Drücken Sie die Taste erneut, um das Licht wieder
einzuschalten. Das Symbol erscheint wieder.
Kindersicherung
Drücken Sie [+] und [-] gleichzeitig, um die Kindersicherung einzuschalten.
Wenn die Kindersicherung eingeschaltet ist, erscheint auf der Fernbedienung die
Anzeige . Wenn Sie nun Tasten drücken, blinkt dreimal und die Fernbedienung
sendet kein Signal.
Allgemeine Bedienung
• Nach dem Anschluss an die Stromversorgung drücken Sie die Taste ON/OFF auf
der Fernbedienung, um das Gerät einzuschalten.
• Drücken Sie MODE, um den gewünschte Betriebsart zu wählen: AUTO, COOL,
DRY, FAN, HEAT.
• Drücken Sie [+] und [-], um die gewünschte Temperatur einzustellen. Die Temperatur
kann im AUTO-Modus nicht eingestellt werden.
• Drücken Sie FAN, um die gewünschte Ventilatorstufe einzustellen: AUTO, LOW
(niedrig), MEDIUM (mittel) und HIGH (hoch).
• Drücken Sie und , um die Schwenkbewegung auszuwählen

15
DE
Austausch der Batterien der Fernbedienung
• Drücken Sie die Halteklammer des Batteriefachs der Fernbedienung und schieben
Sie die Abdeckung in Pfeilrichtung ab.
• Ersetzen Sie die alten Batterien durch zwei Batterien des Typs LR03. Achten Sie
darauf, dass die Polung korrekt ist.
• Setzen Sie die Batterieabdeckung wieder rauf.
Hinweis: Die Entfernung zwischen dem Signalgeber und dem Signalempfänger darf
nicht mehr als 8 Meter betragen.
signal sender battery
Cover of battery box
remove
reinstall
einlegen
Batteriefachabdeckung
Batterien
IR-Sender
herausnehmen
• Wenn das Signal im Raum durch Leuchtstoffröhren, Neonlampen oder
Mobiltelefone gestört wird, gehen Sie mit der Fernbedienung näher an das Gerät
heran.
• Tauschen Sie die Batterien durch denselben Typ aus.
• Nehmen Sie die Batterien heraus, wenn Sie die Fernbedienung lange nicht
benutzen.
• Wenn die Anzeige der Fernbedienung unscharf wird oder nichts anzeigt, ersetzen
Sie die Batterien.

16
DE
INSTALLATION
Zubehörteile
Zusätzlich benötigen Sie: einen Kreuzschlitz-Schraubenzieher, einen geraden
Schraubendreher, eine Säge, ein Messband, eine Schere und einen Stift.

17
DE

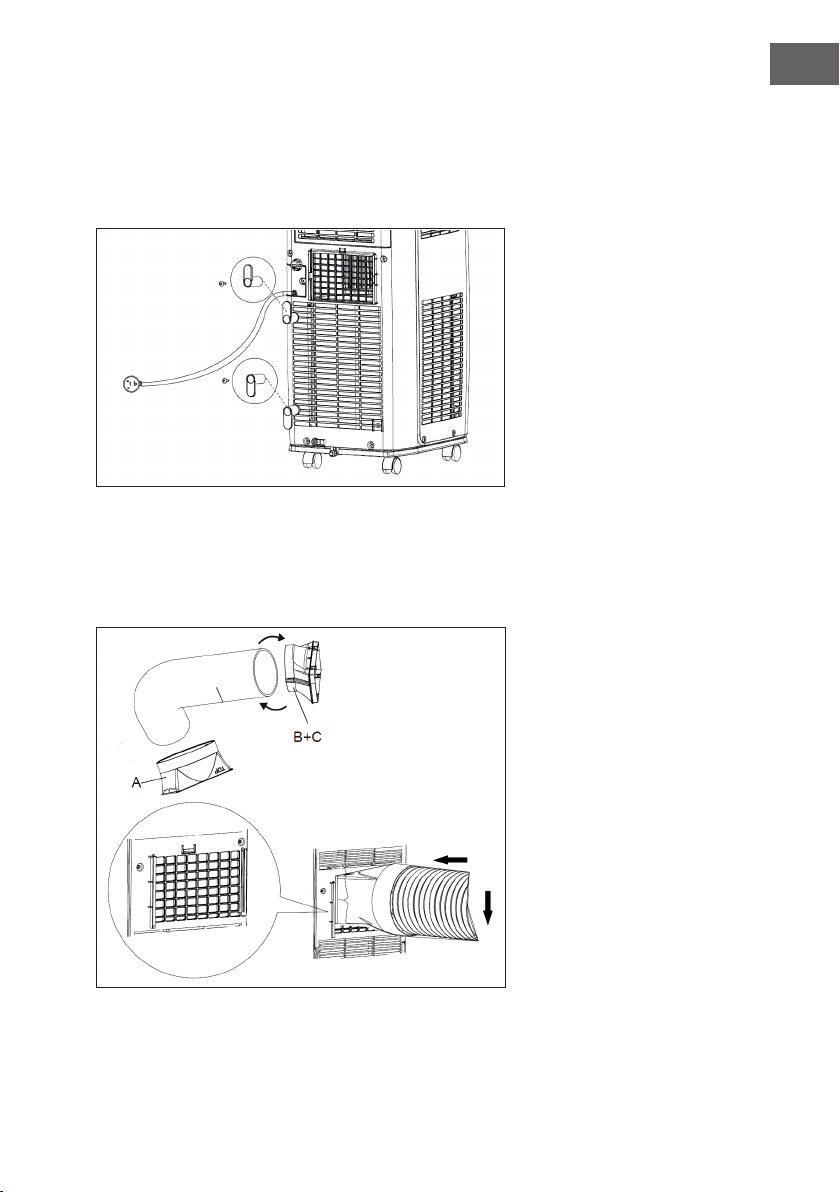

So installieren Sie den Kabelhalter
• Bringen Sie den Kabelhalter mit 2 Schrauben an der Rückseite des Geräts an.
Achten Sie darauf, dass der obere Haken nach oben, der untere Haken nach unten
zeigt.
• Wickeln Sie das Netzkabel um die Kabelhalter.
Installation des Abluftschlauchs
1. Drehen Sie Anschluss A und B im Uhrzeigersinn auf den Abluftschlauch.
2. Stecken Sie Anschluss A des Abluftschlauchs (mit der Seite, auf der TOP steht, nach
oben zeigend) in die Halterung bis er hörbar einrastet.

18
DE
3. Richten Sie die Anschlussstücke B und C aneinander aus, befestigen Sie beide Teile
aneinander.
4. Damit das Gerät effektiv arbeiten kann sollte der Abluftschlauch so kurz wie
möglich sein und ach, ohne zu starke Kurven und Abknickungen verlegt werden.
5. Befestigen Sie den Abluftschlauch gemäß der Abbildung rechts. Der Schlauch
sollte in einer Höhe von 40 cm - 130 cm aus der Wand geführt werden. Achten Sie
darauf, dass er dabei nicht zu stark abgeknickt wird.
6. Gehen Sie beim Auseinandernehmen des Schlauchs in umgekehrter Reihenfolge
vor.

19
DE
Manuelle Entwässerung einrichten
Wenn Sie die Dauerentwässerung nutzen bringen Sie vor der Benutzung das
Ablaufschlauch an, andernfalls wird die mangelhafte Wasserabführung einen negativen
Einuss auf die Efzienz des Gerätes haben.
Ziehen Sie dazu den Gummistöpsel aus dem Auslass an der Rückseite des Geräts.
Befestigen Sie den Schlauchhalter mit einer Schraube an der Rückplatte (siehe Bild).
Schieben Sie den Ablaufschlauch in den Wasserauslass an Gerät, schrauben Sie ihn fest
und xieren Sie ihn mit dem Schlauchring.
Stecken Sie den Stöpsel in das andere Ende des Ablaufschlauchs, xieren Sie in mit
einem Schlauchring und befestigen Sie ihn am Schlauchhalter.

20
DE
So funktioniert die manuelle Entwässerung
Im Kühlungs- oder Trocknungsmodus wird das Kondenswasser im Gerät gesammelt.
Wenn der Kondensator sehr warm ist, wird das meiste Wasser verdampft. In der Regel
sammelt sich wenig Wasser im Gerät an, sie müssen es also selten entleeren. Wenn der
Kondenswassertank voll ist, ertönen 8 Warntöne und das Display zeigt H8 an, um Sie
daran zu erinnern das Wasser zu entleeren. Gehen Sie wie folgt vor:
• Bewegen Sie das Gerät zu einem Abuss. Kippen Sie es nicht während sie es
bewegen, sondern versuchen Sie es möglichst waagerecht zu bewegen.
• Nehmen Sie den Ablaufschlauch vom Halter, stecken Sie ihn in den Abuss und
ziehen Sie den Stöpsel heraus.
• Nachdem Sie das Wasser abgelassen haben, stecken Sie den Stöpsel wieder in
den Schlauch und befestigen Sie ihn wieder am Halter.
• Nachdem Sie das Wasser entleert haben pausiert das Gerät für 3 Minute, bevor es
wieder den Betrieb aufnimmt.
Dauerentwässerung über den mittleren Abuss
Das Wasser kann automatisch über den mittleren Auslass abgeführt werden.
Sie benötigen dafür den im Lieferumfang enthaltenen Gummischlauch, den
Schlauchadapter und die Schlauchklemme. So richten Sie den Ablauf ein:
Ziehen Sie die Kappe,
indem Sie sie im
Uhrzeigersinn drehen.
Entfernen Sie dann den
Stöpsel.
Schrauben Sie
den Adapter (im
Zubehör enthalten) im
Uhrzeigersinn an den
Auslass.
Stecken Sie den Schlauch
auf den Adapter und
befestigen Sie ihn mit
der Schlauchklemme.
Führen Sie das freie
Schlauchende in einen
geeigneten Abuss.
