Kohler K-T8224 User manual

Installation Guide
Single-Control Bath and Shower Trim
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-T8224 K-T8226
K-T8228
1031365-2-B

IMPORTANT INSTRUCTIONS
READ AND SAVE FOR THE
CONSUMER
WARNING: Risk of scalding or other severe injury.
•Before completing installation, the installer must set the
maximum water temperature setting of this valve to minimize the
risks associated with scalding hazards according to ASTM F 444.
•Do not install a shut-off device on either outlet of this valve. The
installation of any such device may create a cross-flow condition
at the valve and affect the water temperature.
•Factors that change the temperature of the water supplied to the
valve, such as seasonal water temperature changes, and water
heater replacement or servicing, will change the maximum water
temperature supplied by the valve and may create a scalding
hazard.
•The pressure-balanced valve will not compensate for changes in
the water supply temperature; adjust the maximum water
temperature setting of this pressure-balanced valve when such
changes occur.
•Pressure-balanced valves may not provide protection against
scalding if there is a failure of other temperature-limiting devices
elsewhere in the plumbing system.
The installer is responsible for installing the valve and adjusting the
maximum water temperature of this valve according to instructions.
This valve meets or exceeds ANSI A112.18.1 and ASSE 1016.
If you do not understand any of the installation or temperature
adjustment instructions in this document, in the United States please
contact our Customer Service Department at 1-800-4-KOHLER.
Outside the U.S., please contact your distributor.
IMPORTANT NOTICE TO INSTALLERS! Please fill in the blanks in
the information box in the Homeowners Guide and on the valve label.
Retain the Homeowners Guide for future reference.
1031365-2-B 2 Kohler Co.

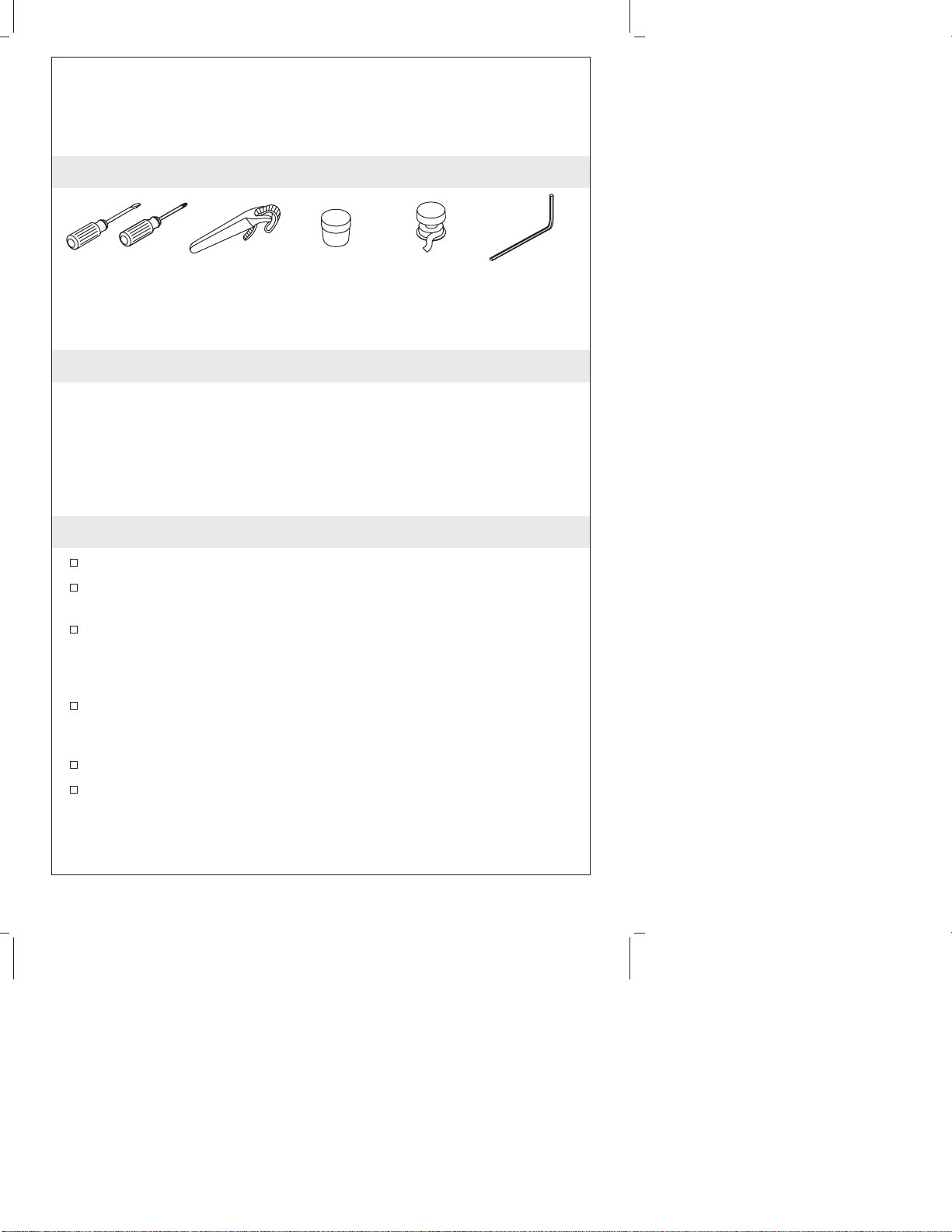

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
The finished wall or bath/shower unit must be installed prior to
installing this trim.
We recommend that you determine if the maximum water
temperature is acceptable before installing this trim. If
temperature adjustment is needed, refer to the ″Water
Temperature Adjustment″section.
The valve shuts off by water pressure. Do not force the handle in
any direction. To turn the valve off, gently turn it to the ″Off″
position.
Shut off the main water supply.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.

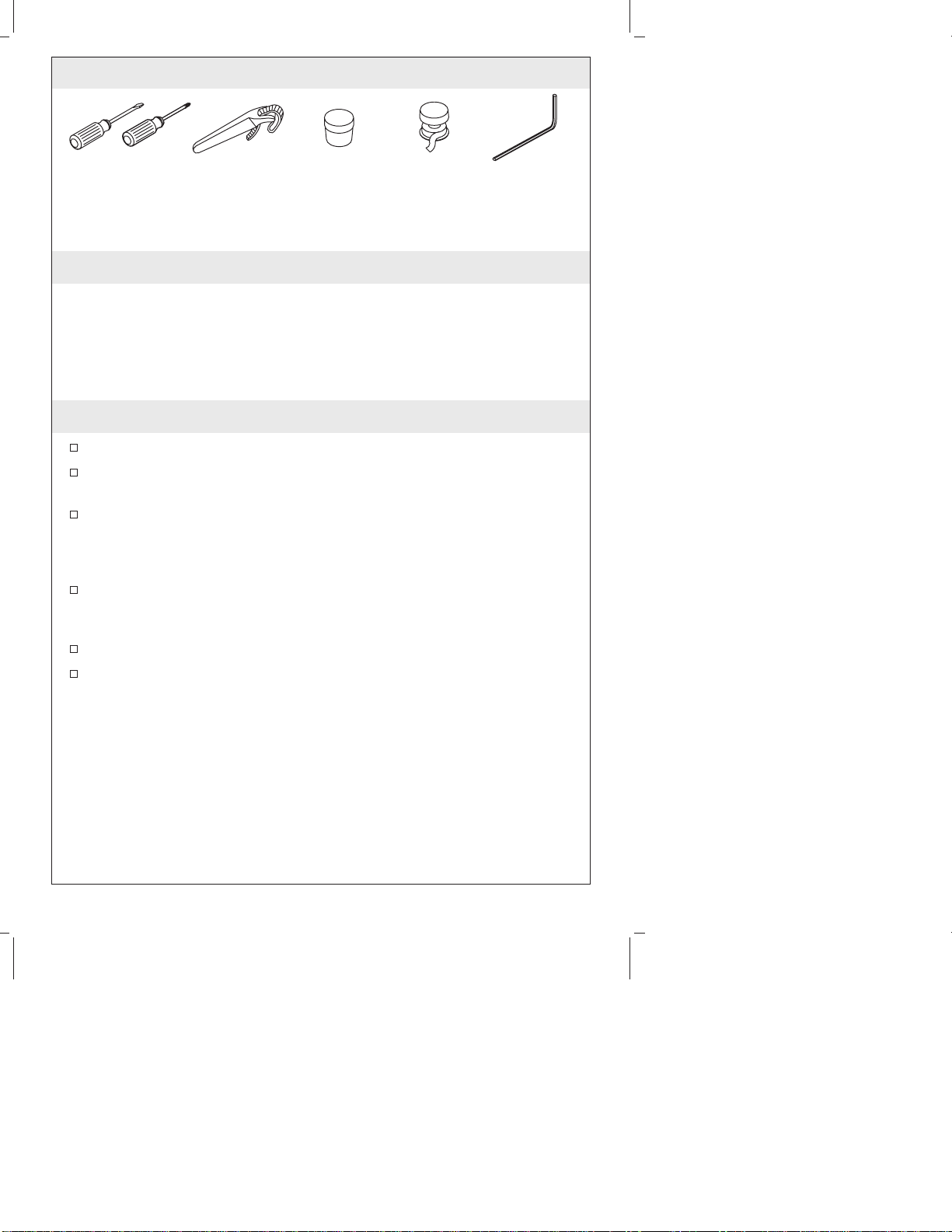

Assorted
Screwdrivers Strap Wrench Plumbers Putty Thread Sealant Hex Wrench
Kohler Co. 3 1031365-2-B

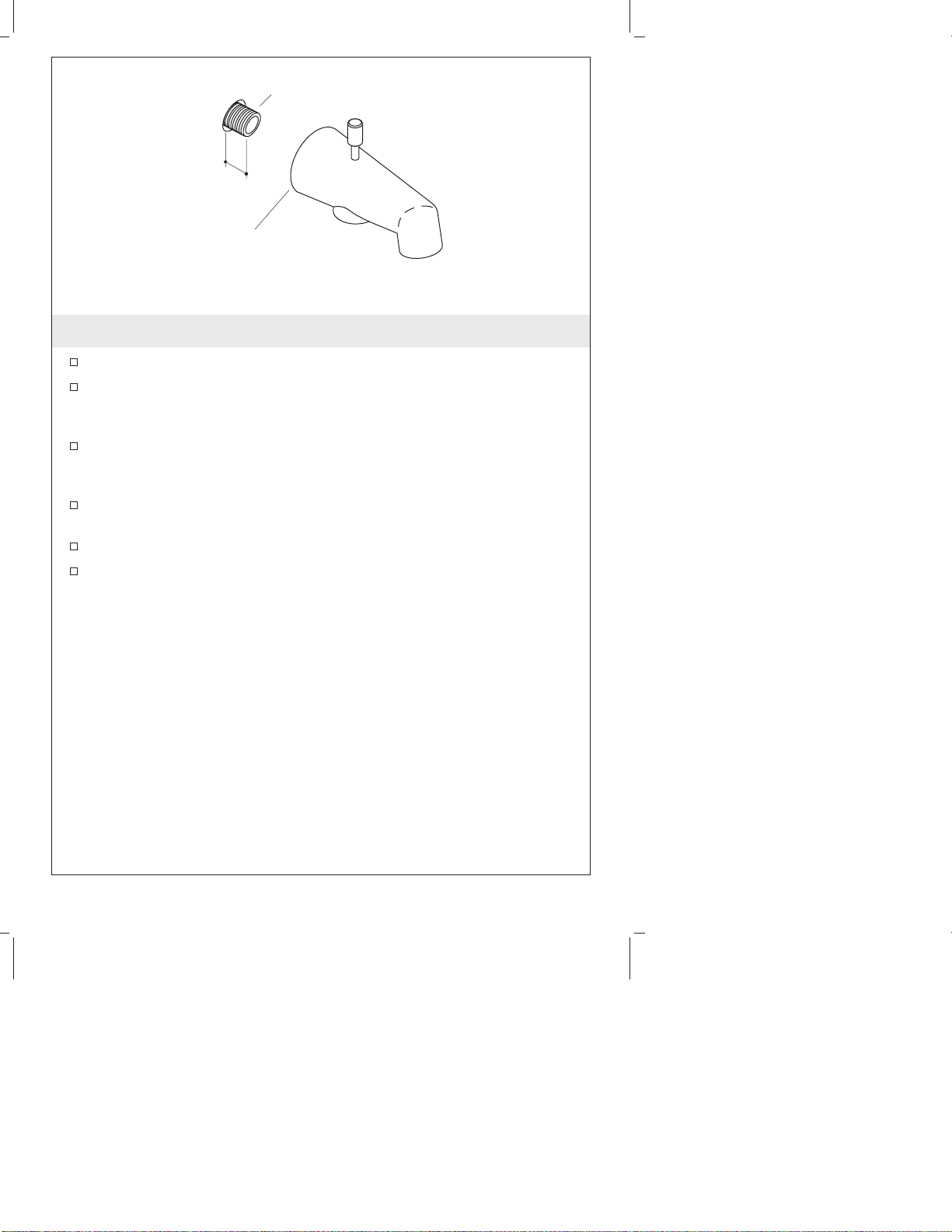

1. Install the Spout
Remove the temporary nipple.
Apply thread sealant and install a 1/2″nipple so it extends 7/16″
(1.1 cm) beyond the finished wall.
Apply a bead of plumbers putty or other sealant around the inlet
end of the spout according to the manufacturer’s instructions.
Apply thread sealant to the nipple and thread the spout onto the
nipple.
Carefully tighten with a clean strap wrench.
Remove all excess putty.
Nipple
7/16"
(1.1 cm)
Apply
plumbers
putty.
1031365-2-B 4 Kohler Co.

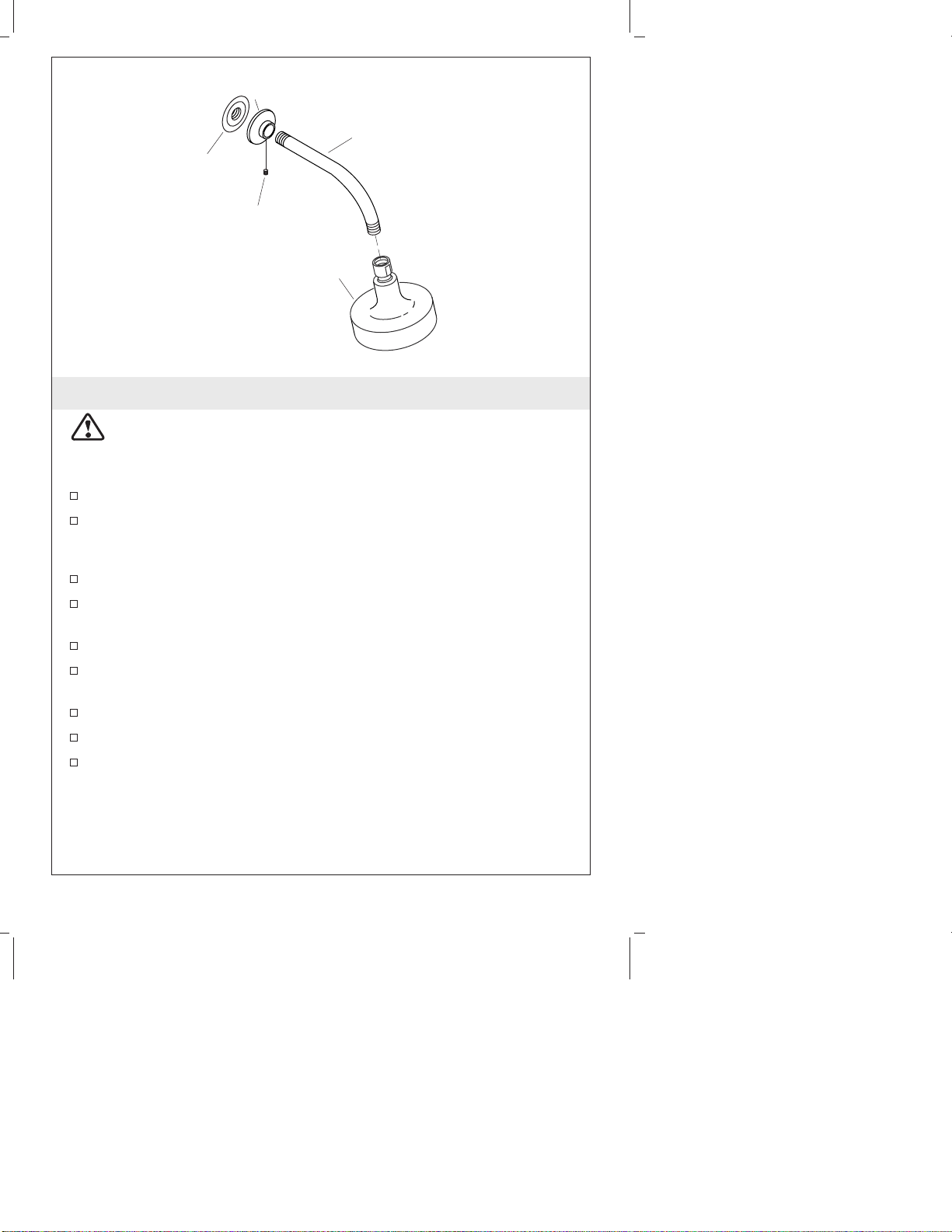

2. Install the Shower Assembly
CAUTION: Risk of product damage. To avoid clogging the
showerhead spray outlets, use thread sealant tape on the shower
arm threads. Do not use thread sealant (pipe dope).
Remove the temporary nipple from the shower elbow.
Apply a bead of plumbers putty or other sealant to the back of
the escutcheon according to the manufacturer’s instructions.
Slide the escutcheon over the shower arm.
Apply thread sealant tape and install the shower arm to the
shower elbow.
Carefully tighten with a clean strap wrench.
Press the escutcheon against the finished wall and secure with the
setscrew.
Remove all excess putty.
Flush out the system.
Apply thread sealant tape to the shower arm and thread the
showerhead to the shower arm.
Shower
Elbow
Showerhead
Shower Arm
Setscrew
Apply plumbers putty.
Kohler Co. 5 1031365-2-B

3. Water Temperature Adjustment
CAUTION: Risk of personal injury. The water temperature
should never be set above 120° F (49° C).
Turn the valve clockwise to the full open position and let the hot
water run for several minutes. Position a thermometer in the
water stream and check the temperature.
For minor water temperature changes, adjust the setscrew, and
recheck the water temperature.
For major water temperature changes, remove the O-ring and
collar from the valve stem. Slowly rotate the valve stem until the
desired maximum water temperature is reached.
Reinstall the collar on the valve stem with the setscrew against
the side of the tab.
Reinstall the O-ring, rotate the valve stem counterclockwise to
shut the water off.
Recheck the water temperature.
Complete the information on the valve label (if supplied).
O-Ring
Setscrew
Tab
Tab
Collar
Collar
Setscrew
Valve
Label
Standard
Valve
High Flow
Valve
Valve
Stem
1031365-2-B 6 Kohler Co.

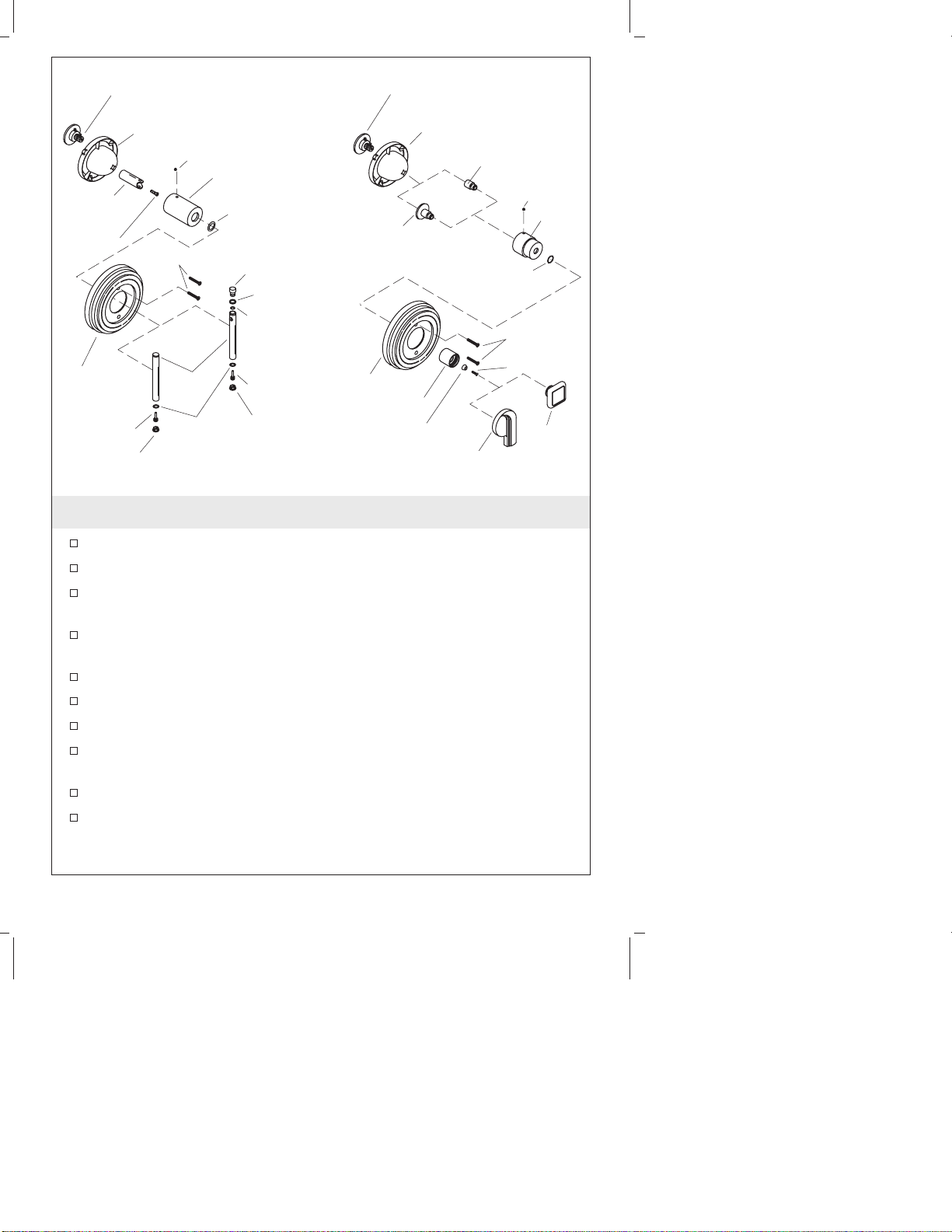

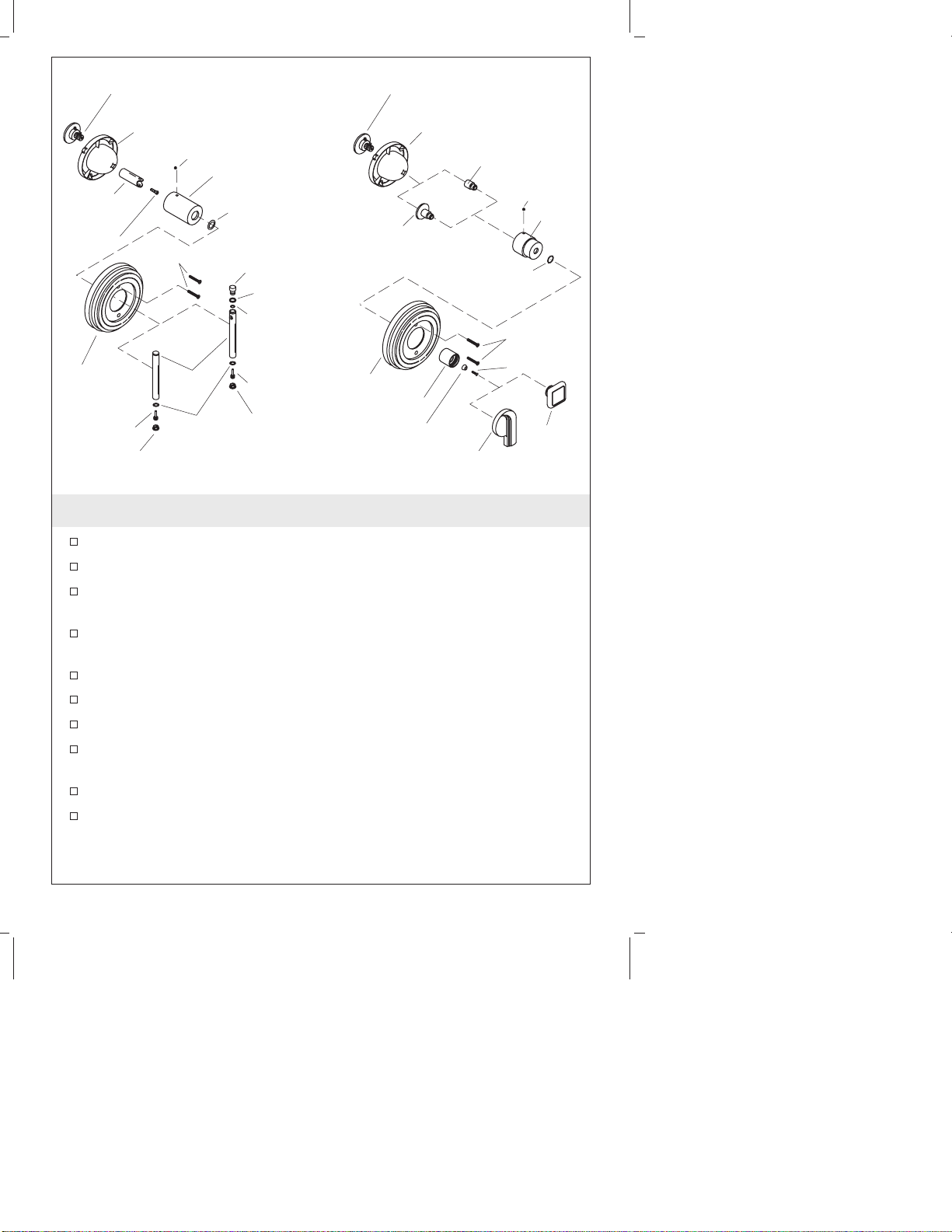

4. Install the Faceplate and Handle
Remove and discard the plaster guard and/or dome, if installed.
Rotate the valve stem fully counterclockwise.
Position the handle stem over the valve stem with the eyelets
vertical. Secure with a screw.
Slide the skirt, with the O-ring installed, over the handle stem
and onto the valve.
Secure with a setscrew.
Slide the faceplate over the skirt. Secure with two screws.
Install an O-ring onto the plug.
Position the handle over the handle stem eyelets. Secure by
threading the plug into the handle.
Press the plug button firmly into place.
If needed, install the second O-ring, ring, and end piece.
Swirl and Square Handle
Valve Stem
Skirt
O-Ring
O-Ring
O-Ring
Handle
Plug
Plug
Faceplate
Screws
Screw
Setscrew
End
Piece
Ring
Handle
Stem
Plug
Button
Plug Button
Discard plaster guard
with dome.
Valve Stem
Skirt
O-Ring
Adapter
Bonnet
Swirl Handle
Screws
Screw
Setscrew
Stem Extension
(Swirl Handle)
Stem Extension
(Square Handle)
Square
Handle
Faceplate
Discard plaster
guard with dome.
Kohler Co. 7 1031365-2-B

Install the Faceplate and Handle (cont.)
Rotate the valve stem fully counterclockwise.
Position the handle stem over the valve stem with the eyelets
vertical. Secure with a screw.
Position the stem extension on the valve stem.
Confirm that the O-ring is in place and position the skirt on the
stem extension. Secure with a setscrew.
Slide the faceplate over the skirt. Secure it with two screws.
Install the bonnet and adapter onto the skirt. Secure with a screw.
Attach the handle to the adapter.
5. Complete the Installation
Turn the valve fully counterclockwise to the off position.
Remove the aerator assembly from the spout by turning it
counterclockwise.
Turn on the main water supply.
Turn the valve to the center and run water for approximately one
minute to flush the system.
Check all connections for leaks.
Reinstall the aerator.
1031365-2-B 8 Kohler Co.

Guide d’installation
Baignoire mono-contrôle et garniture de
douche
INSTRUCTIONS IMPORTANTES
À LIRE ET À LAISSER AU CLIENT
AVERTISSEMENT : Risque de brûlures ou de blessures graves.
•Avant de commencer l’installation, l’installateur doit régler la
température maximale de l’eau de cette valve pour réduire au
minimum les risques de brûlures, ceci conformément à la norme
ASTM F 444.
•Ne pas installer un dispositif d’arrêt sur les sorties de cette valve.
L’installation d’un tel dispositif peut créer une condition de débit
croisé au régulateur et modifier la température de l’eau.
•Les facteurs qui changent la température de l’eau fournie à cette
valve, tels que les changements de température d’eau saisonniers,
et le remplacement ou l’entretien du chauffeau, changeront la
température maximale de l’eau fournie par le régulateur et
pourront présenter un danger de brûlures.
•La valve à pression équilibréene compensera pas les changements
de température d’alimentation d’eau; ajuster la température
maximale de cette valve à pression équilibrée si de tels
changements se produisent.
•Les valves à pression équilibrée peuvent ne pas assurer une
protection contre les brûlures en cas de défaillance d’autres
dispositifs de limitation de température installés ailleurs sur le
réseau de plomberie.
L’installateur est responsable de l’installation de la valve et du
réglage de la température maximale de cette valve selon les
instructions.
Cette valve satisfait ou excède les exigences des normes ANSI
A112.18.1M et ASSE 1016.
S’il ne vous est pas possible de comprendre les instructions
d’installation ou de réglage de la température données par ce
document, veuillez contacter notre département du service clientèle
aux États-Unis.1-800-4-KOHLER. Hors des États-Unis, veuillez
contacter votre distributeur.
Kohler Co. Français-1 1031365-2-B

INSTRUCTIONS IMPORTANTES (cont.)
AVIS IMPORTANT AUX INSTALLATEURS! Veuillez remplir le
coupon dans le guide du propriétaire ainsi que sur l’étiquette de la
valve. Conserver le guide du propriétaire pour future référence.
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Le mur fini ou la baignoire/douche doit être installé avant
d’installer cette garniture.
Nous conseillons de déterminer si la température maximale de
l’eau est acceptable avant d’installer la garniture. S’il un réglage
de température est nécessaire, se réferer à la section ″Réglage de
la température d’eau″.
La valve s’arrête par pression d’eau. Ne pas forcer la poignée
dans aucune direction. Pour fermer la poignée, la tourner
doucement sur la position ″Off″.
Couper l’alimentation d’eau principale.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Tournevis
variés Mastic d'étanchéité Ruban d'étanchéité
pour filetage
Clé à
sangle Clé hexagonale
1031365-2-B Français-2 Kohler Co.

1. Installer le bec
Retirer le mamelon temporaire.
Appliquer un ruban d’étanchéité pour filetage et installer un
mamelon de 1/2″de manière à ce qu’il s’étende de 7/16″(1,1 cm)
au-delà du mur fini.
Appliquer du mastic d’étanchéité ou un produit semblable sur le
périmètre de l’extrémité arrière du bec, selon les instructions du
fabricant du mastic.
Appliquer un ruban d’étanchéité sur le filetage du mamelon et
visser le bec sur ce dernier.
Serrer doucement à l’aide d’une clé à sangle propre.
Retirer tout excédant de mastic.
Mamelon
7/16"
(1,1 cm)
Appliquer du
mastic de
plomberie.
Kohler Co. Français-3 1031365-2-B

2. Installer l’ensemble de douche
ATTENTION : Risque d’endommagement du produit. Pour
éviter de boucher les orifices de la pomme de douche, utiliser du
ruban d’étanchéité sur la tige filetée du bras de douche. Ne pas
utiliser d’enduit pour filetage.
Retirer le mamelon temporaire du coude de la douche.
Appliquer du mastic d’étanchéité ou un produit semblable au dos
de l’applique selon les instructions du fabricant du mastic.
Glisser la’applique sur le bras de douche.
Appliquer du ruban d’étanchéité et installer le bras de douche au
coude de douche.
Serrer doucement à l’aide d’une clé à sangle propre.
Presser l’applique contre le mur fini et sécuriser avec la vis de
retenue.
Retirer tout excédant de mastic.
Vidanger les conduites.
Appliquer un ruban d’étanchéité sur le bras de douche et visser
la pomme de douche sur ce dernier.
Coude de
douche
Pomme de douche
Vis de retenue
Appliquer du mastic de plomberie.
Bras de
douche
1031365-2-B Français-4 Kohler Co.

3. Réglage de la température d’eau
ATTENTION : Risque de blessure corporelle. La température
de l’eau ne devrait jamais être supérieure à 120°F (49°C).
Tourner la valve vers la droite à la position ouverte et laisser
couler l’eau chaude pendant quelques minutes. Placer un
thermomètre dans le courant d’eau et vérifier la température.
Pour de petits changements de température,ajuster la vis de
serrage, et re-vérifier la température d’eau.
Pour de grands changements de température, retirer les joints
toriques et le collier de la tige de la valve. Tourner lentement la
tige de la valve jusqu’à atteindre la température maximale
désirée.
Réinstaller le collier sur la tige de la valve de manière à placer la
vis de retenue contre la languette.
Réinstaller le joint torique, tourner la tige de la valve vers la
gauche pour arrêter l’eau.
Vérifier de nouveau la température de l’eau.
Compléter l’information sur l’étiquette de la valve (si fournie).
Joint torique
Vis de retenue
Vis de retenue
Languette Languette
Collier
Collier
Etiquette
de valve
Valve
standard
Valve haut
débit
Tige de
valve
Kohler Co. Français-5 1031365-2-B

4. Installer le couvercle et la poignée
Retirer et jeter le renfort en plâtre et/ou dôme, s’il est installé.
Tourner la tige de la valve complètement vers la gauche.
Positionner la tige de la poignée sur celle de la valve avec les
oeillets à la verticale. Sécuriser avec une vis.
Glisser la jupe, avec le joint torique installé, sur la tige de la
poignée et sur la valve.
Sécuriser avec une vis de retenue.
Glisser le couvercle sur la jupe. Sécuriser avec deux vis.
Installer un joint torique sur le bouchon.
Positionner la poignée sur les oeillets de la tige de la poignée.
Sécuriser en vissant le bouchon sur la poignée.
Presser le bouchon en place pour le mettre en place.
Si besoin, installer le second joint torique, la bague, et la pièce de
raccordement.
Tige de la valve
Jupe
Joint torique
Poignée
Bouchon
Bouchon
Bouchon
Bouchon
Couvercle
Vis
Vis
Vis de retenue
Pièce de
raccordement
Anneau
Joint
torique
Joint
torique
Tige de
poignée
Jeter le renfort de
plâtre avec dôme.
Tige de la valve
Jupe
Joint torique
Adaptateur
Chapeau
Poignée spiralée
Vis
Vis
Extension de tige
(poignée spiralée)
Extension de tige
(poignée carrée)
Poignée
carrée
Couvercle
Jeter le renfort en
plâtre avec dôme.
Vis de
retenue
1031365-2-B Français-6 Kohler Co.

Installer le couvercle et la poignée (cont.)
Poignée spiralée et carrée
Tourner la tige de la valve complètement vers la gauche.
Positionner la tige de la poignée sur celle de la valve avec les
oeillets à la verticale. Sécuriser avec une vis.
Positionner l’extension de la tige sur la tige de valve.
Confirmer que le joint torique soit en place et positionner la jupe
sur l’extension de la tige. Sécuriser avec une vis de retenue.
Glisser le couvercle sur la jupe. Sécuriser avec deux vis.
Installer le chapeau et l’adaptateur sur la jupe. Sécuriser avec une
vis.
Attacher la poignée à l’adaptateur.
5. Compléter l’installation
Tourner la valve complètement vers la gauche à la position
fermée.
Tourner l’ensemble de l’aérateur du bec vers la gauche pour le
retirer.
Ouvrir l’alimentation d’eau principale.
Tourner la valve vers le centre et faire couler l’eau pendant une
minute environ pour purger le système.
Vérifier s’il y a des fuites dans les connexions.
Réinstaller l’aérateur.
Kohler Co. Français-7 1031365-2-B

Guía de instalación
Guarnición de grifería monomando de bañera
y ducha
INSTRUCCIONES IMPORTANTES
LÉALAS Y GUÁRDELAS PARA EL
CLIENTE
ADVERTENCIA: Riesgo de quemaduras u otras lesiones
graves.
•Antes de terminar la instalación, el instalador debe ajustar la
temperatura máxima del agua de la válvula para reducir el riesgo
de quemadura, según la norma ASTM F 444.
•No instale llaves de paso en ninguna de las salidas de esta
válvula. La instalación de tales dispositivos puede producir
contracorriente en la válvula y afectar la temperatura del agua.
•Los factores que cambian la temperatura del agua suministrada a
la válvula, tales como los cambios de temperatura debido a las
estaciones del año y el mantenimiento o reemplazo del calentador
de agua, afectarán la temperatura máxima del agua suministrada
por la válvula y pueden causar quemaduras.
•La válvula reguladora de presión no compensará los cambios de
temperatura del agua; ajuste la temperatura máxima del agua de
esta válvula reguladora de presión cuando se produzcan tales
cambios.
•Es posible que las válvulas reguladoras de presión no protejan
contra las quemaduras si otros aparatos de limitación de
temperatura en el sistema de plomería no funcionan
correctamente.
El instalador tiene la responsabilidad de instalar la válvula y ajustar
la temperatura máxima del agua según las instrucciones.
Esta válvula cumple o excede las normas ANSI A112.18.1 y ASSE
1016.
Si usted no entiende las instrucciones de instalación o de ajuste de
temperatura contenidas en este documento, desde los Estados Unidos
llame a nuestro Departamento de Atención al Cliente, al
1-800-4-KOHLER. Fuera de los Estados Unidos, comuníquese con su
distribuidor.
Kohler Co. Español-1 1031365-2-B

INSTRUCCIONES IMPORTANTES (cont.)
¡AVISO IMPORTANTE PARA LOS INSTALADORES! Por favor,
escriba la información necesaria en el cuadro de información de la
Guía del usuario y en la etiqueta de la válvula. Guarde la Guía del
usuario para referencia futura.
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
La pared acabada o la unidad de la bañera/ducha debe instalarse
antes que la guarnición.
Se recomienda determinar si la temperatura máxima del agua es
aceptable antes de instalar esta guarnición. Si es preciso realizar
ajustes de temperatura, consulte la sección ″Ajuste de la
temperatura del agua″.
La presión del agua cierra la válvula. No fuerce la manija en
ninguna dirección. Para cerrar la válvula, gire suavemente a la
posición cerrada ″Off″.
Cierre el suministro principal de agua.
Destornilladores
surtidos Llave de correa Llave hexagonal
Masilla de
plomería Cinta selladora
de roscas
Kohler Co. Español-2 1031365-2-B

Antes de comenzar (cont.)
La empresa Kohler se reserva el derecho de modificar el diseño
de los productos sin previo aviso, tal como se especifica en la lista
de precios.
1031365-2-B Español-3 Kohler Co.

1. Instale el surtidor
Retire el niple provisional.
Aplique sellador de roscas e instale un niple de 1/2″de modo
que sobresalga 7/16″(1,1 cm) de la pared acabada.
Aplique masilla de plomería u otro sellador alrededor del
extremo de entrada del surtidor, según las instrucciones del
fabricante.
Aplique sellador de roscas en el niple y enrosque el surtidor en el
niple.
Apriete cuidadosamente con una llave de correa limpia.
Limpie el exceso de masilla de plomería.
Niple
7/16"
(1,1 cm)
Aplique
masilla de
plomería.
Kohler Co. Español-4 1031365-2-B

2. Instale el montaje de la ducha
PRECAUCIÓN: Riesgo de daños al producto. Para no obstruir
las salidas del rociador de la cabeza de ducha, utilice cinta
selladora de roscas en las roscas del brazo de la ducha. No
utilice sellador líquido de rosca (pasta lubrificante).
Retire el niple provisional del codo de la ducha.
Aplique una tira de masilla de plomería u otro sellador en la
parte posterior del chapetón según las instrucciones del
fabricante.
Deslice el chapetón en el brazo de ducha.
Aplique cinta selladora de roscas e instale el brazo de ducha en el
codo de la ducha.
Apriete cuidadosamente con una llave de correa limpia.
Presione el chapetón contra la pared acabada y fije con el tornillo
de fijación.
Limpie el exceso de masilla de plomería.
Haga circular agua por el sistema.
Aplique cinta selladora de roscas en el brazo de ducha, y
enrosque la cabeza de ducha en el brazo de ducha.
Codo de
ducha
Cabeza de ducha
Aplique masilla de plomería.
Tornillo de
fijación
Brazo de
ducha
1031365-2-B Español-5 Kohler Co.
