Installation Guide
Above-Counter Lavatory
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-2834
1061942-2-B

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

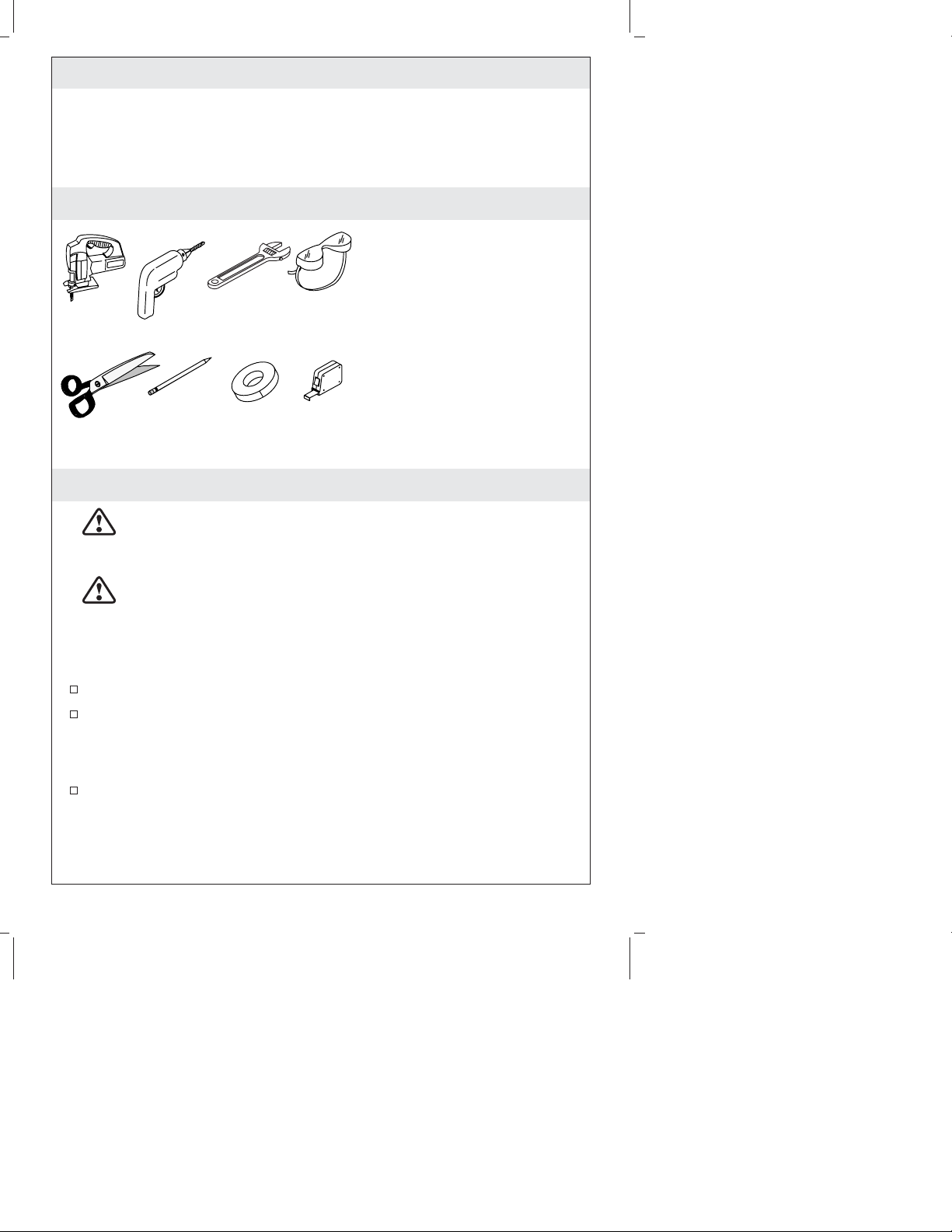

Tools and Materials
Before You Begin
CAUTION: Risk of personal injury or product damage. Cast
iron lavatories are very heavy. Get help lifting the lavatory
into place.
CAUTION: Risk of product damage. When securing the
lavatory to the countertop/vanity, use the type of sealant
recommended by the countertop/vanity manufacturer. Refer
to the countertop/vanity manufacturer’s instructions for this
information, as certain sealants may damage the finish of the
countertop/vanity.
Observe all local plumbing and building codes.
If you are replacing an existing lavatory, turn off the water supply
to the faucet. Open the faucet valves to relieve pressure, then
disconnect the supply lines. Disconnect the drain assembly,
remove the trap, then remove the lavatory.
For new installations, ensure the water supply lines, drain piping,
vanity, and/or countertop is in place before proceeding with the
lavatory installation.
Pencil
Scissors
Drill
• Template (supplied)
• Rags or Paper Toweling
• Assorted Drill Bits
• Marker
• Sealant recommended by
countertop/vanity
manufacturer
Plus:
Tape
Measure
Safety
Glasses
Jigsaw
Masking
Tape
Adjustable
Wrench
1061942-2-B 2 Kohler Co.

Before You Begin (cont.)
When selecting a faucet for the lavatory, ensure the spout will
reach a minimum of 4″(10.2 cm) over the rim of the lavatory and
the stream of water is directed toward the center of the lavatory
basin.
Never rest or store the lavatory on the drain surface or threaded
studs.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
For replacement installations, make sure the existing cutout is the
same size or smaller than needed for the new lavatory.
You can choose between a wall-mount or countertop faucet
installation, depending upon the setting and styling you desire. A
wall-mount faucet is recommended.
If installing multiple components (such as a cabinet, countertop,
or lavatory) read all product installation instructions before
beginning. Some components should be installed before others.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Kohler Co. 3 1061942-2-B

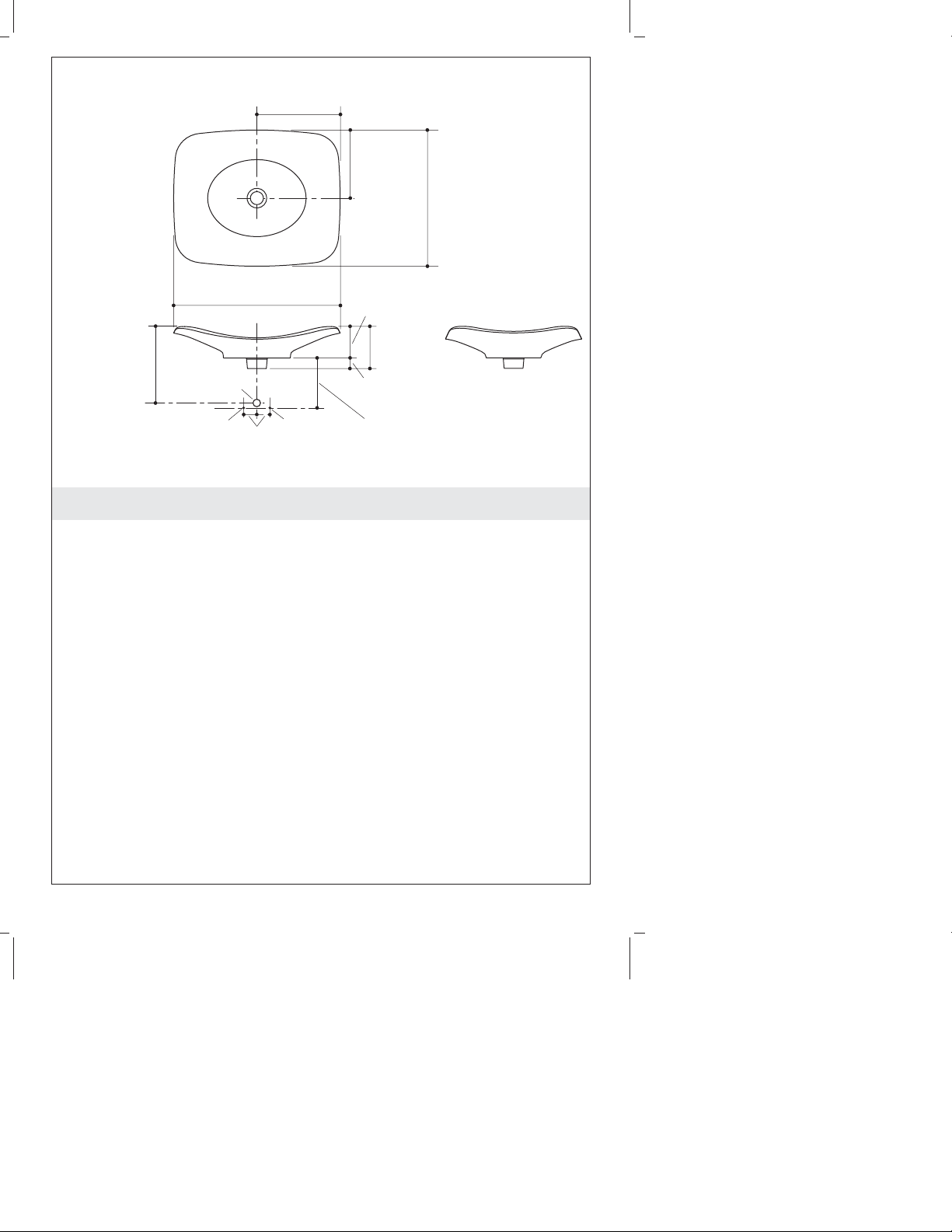

Roughing-In
NOTE: To determine the faucet and lavatory placement, consider the
faucet and handle escutcheon diameters, the length of the spout,
and the clearance between the spout and the lavatory rim. Ensure:
•the faucet spout will reach a minimum of 4″(10.2 cm) over the
rim of the lavatory.
•adequate clearance for hand washing.
•the stream of water is directed toward the center of the lavatory
basin.
4-3/16"
(10.6 cm)
5-9/16"
(14.1 cm)
1-7/16"
(3.7 cm)
22" (55.9 cm)
18"
(45.7 cm)
9"
(22.9 cm)
11"
(27.9 cm)
1-1/4" OD
3/8" Cold3/8" Hot 4"
(10.2 cm)
12-7/8"
(32.7 cm)
14"
(35.6 cm)
1061942-2-B 4 Kohler Co.

1. Prepare the Site
For Installations with a Countertop Faucet
Determine the faucet centerline location. Refer to the roughing-in
information provided with your faucet.
Carefully draw the calculated faucet centerline on the cut-out
template.
Cut along the ″above-counter cut-out″line on the cut-out
template with a scissors.
Using the centerlines as a guide, squarely position the cut-out
template on the countertop to ensure clearance between the
lavatory, faucet, and backsplash.
Use a pencil to trace around the ″above-counter cut-out″line on
the countertop.
NOTE: Ensure the faucet spout will reach a minimum of 4″(10.2
cm) over the rim of the lavatory and the stream of water is directed
toward the center of the lavatory basin.
Recheck the clearance between the lavatory, faucet, and
backsplash. Adjust the traced cut-out line, if necessary.
Use a pencil to mark the: (1) exact center of the four mounting
hole locations on the countertop, and (2) faucet and handle
centerline on the countertop.
IMPORTANT! Do not cut the marked faucet and handle locations
until instructed to do so.
Outside Edge
of Lavatory
Cut-out Line
Backsplash
Kohler Co. 5 1061942-2-B

Prepare the Site (cont.)
Remove the cut-out template.
Cut along the inside of the marked pencil line for the lavatory
with a jigsaw.
Slowly drill the four 3/8″(1 cm) diameter mounting holes at the
marked center.
For Installations with a Wall-Mount Faucet
Cut along the ″above-counter cut-out″line on the cut-out
template.
Using the centerlines as a guide, squarely position the cut-out
template on the countertop to ensure clearance between the
lavatory and faucet.
Use a pencil to trace around the ″above-counter cut-out″line on
the countertop.
NOTE: Ensure the faucet spout will reach a minimum of 4″(10.2
cm) over the rim of the lavatory and the stream of water is directed
toward the center of the lavatory basin.
Recheck the clearance between the lavatory and faucet. Adjust the
traced cut-out line, if necessary.
Use a pencil to mark the exact center of the four mounting hole
locations on the countertop.
Remove the cut-out template.
Cut along the inside of the marked pencil line with a jigsaw.
Drill the four 3/8″(1 cm) diameter mounting holes at the marked
centers.
1061942-2-B 6 Kohler Co.

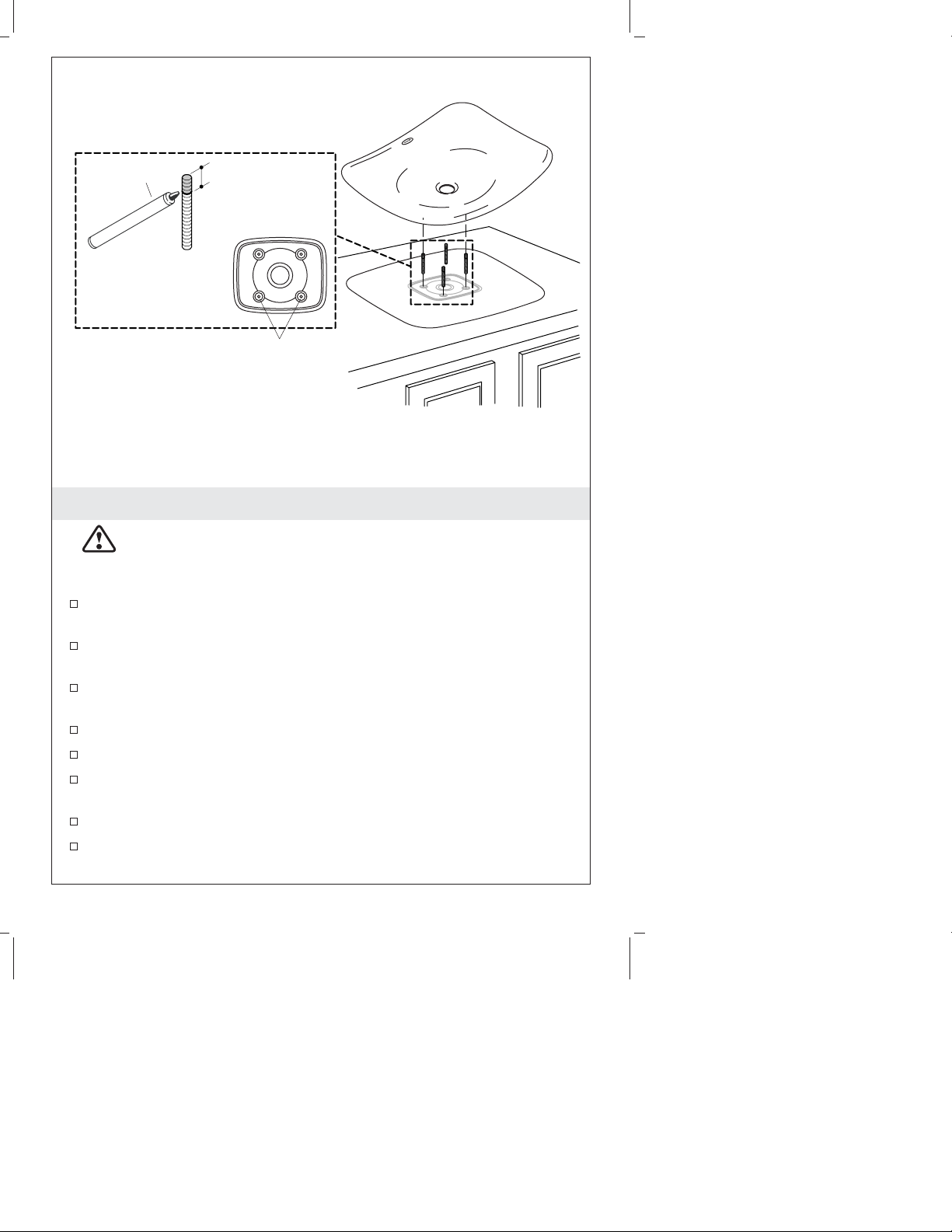

2. Install the Lavatory
CAUTION: Risk of personal injury or product damage. Cast
iron lavatories are very heavy. Get help lifting the lavatory
into place.
Mark a spot 5/16″(8 mm) in on each threaded stud, as shown.
Hand-tighten the threaded studs into each of the four drilled
mounting holes to the marked point.
Temporarily position the lavatory in the countertop cutout so the
″Kohler″logo is to the back.
Inspect for proper fit.
Remove the lavatory, then place it upside down on a soft cloth.
If applicable, drill the faucet hole(s) and handle location(s) at this
time.
Install the faucet according to the manufacturer’s instructions.
Install the drain to the lavatory according to the drain installation
instructions.
5/16" (8 mm)
Marker
Mounting Stud Holes
Bottom View
of Lavatory
Kohler Co. 7 1061942-2-B

Install the Lavatory (cont.)
Apply a thin continuous bead of sealant around the flat outside
edge of the bottom surface of the lavatory. Refer to the
countertop/vanity manufacturer’s instructions for the
recommended type of sealant.
Carefully position the lavatory in the countertop cutout so the
″Kohler″logo is to the back.
Thread a washer and nut onto each of the threaded studs from
underneath the countertop.
Hand-tighten the nuts, then turn the nuts another 1/2 turn with
an adjustable wrench.
Wipe away any excess sealant with a clean cloth. Fill any voids as
needed.
Allow the sealant to cure for at least 30 minutes before
proceeding.
3. Installation Checkout
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
1061942-2-B 8 Kohler Co.

Guide d’installation
Lavabo sur comptoir
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Les lavabos en fonte sont
très lourds. Demander de l’assistance pour soulever et mettre
en place ce lavabo.
ATTENTION : Risque d’endommagement du produit. Lors
de la fixation du lavabo sur le comptoir/meuble, utiliser le
type de mastic recommandé par le fabricant du
comptoir/meuble. Se référer aux instructions du fabricant du
comptoir/meuble pour cette information car certains mastics
pourraient endommager la finition du comptoir/meuble.
Respecter tous les codes de plomberie et de bâtiment locaux.
Crayon
à papier
Ciseaux
Perceuse
• Gabarit (fourni)
• Chiffons et papier essuie-tout
• Mèches assorties
• Marqueur
• Mastic recommandé par
le fabricant du
comptoir/meuble.
Plus:
Mètre
ruban
Lunettes de
protection
Scie
sauteuse
Ruban-cache
Clé à
molette
Kohler Co. Français-1 1061942-2-B

Avant de commencer (cont.)
Dans le cas de remplacement d’un lavabo existant, couper
l’alimentation d’eau au robinet. Ouvrir les valves de robinet pour
libérer la pression et déconnecter les lignes d’alimentation.
Débrancher le drain, retirer le siphon et retirer le lavabo.
Pour de nouvelles installations, s’assurer que les lignes
d’alimentation d’eau, la tuyauterie du drain, meuble. et/ou le
comptoir soient en place avant de procéder à l’installation du
lavabo.
Lors de la sélection de robinet pour lavabo, s’assurer que le bec
atteigne un minimum de 4″(10,2 cm) au-dessus du rebord du
lavabo et que le jet d’eau soit dirigé vers le centre du bassin du
lavabo.
Ne pas laisser reposer le lavabo sur la surface du drain ou les
montants filetés.
Avant son installation, déballer le nouveau lavabo et l’examiner
pour en déceler tout dommage. Remettre le lavabo dans son
emballage de protection jusqu’à être prêt à l’installer.
Pour des installations de remplacement, s’assurer que la découpe
existante soit de la même taille ou plus petite que celle requise
pour le nouveau lavabo.
Vous pouvez choisir entre un robinet à montage mural ou sur
comptoir, selon le style désiré. Un robinet à montage mural est
recommandé.
Dans les cas d’installation de composants multiples (tels que
meuble, comptoir, ou lavabo), lire toutes les instructions
d’installation du produit avant de commencer. Certains éléments
doivent être installés avant d’autres.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
1061942-2-B Français-2 Kohler Co.

Plan de raccordement
REMARQUE : Pour déterminer l’emplacement du robinet et du
lavabo, tenir compte des diamètres des appliques du robinet et des
poignées, de la longueur du bec et de l’espace entre le bec et le
rebord du lavabo. S’assurer:
•que le bec du robinet atteigne un minimum de 4″(10,2 cm)
au-dessus du rebord du lavabo.
•qu’il y ait un espace adéquat pour le lavage de mains.
•que le jet d’eau est dirigé vers le centre du bassin du lavabo.
4-3/16"
(10,6 cm)
5-9/16"
(14,1 cm)
1-7/16"
(3,7 cm)
22" (55,9 cm)
18"
(45,7 cm)
9"
(22,9 cm)
11"
(27,9 cm)
Ø Ext. 1-1/4"
3/8" Froid3/8" Chaud 4"
(10,2 cm)
12-7/8"
(32,7 cm)
14"
(35,6 cm)
Kohler Co. Français-3 1061942-2-B

1. Préparer le site
Pour les installations avec un robinet sur comptoir
Déterminer l’emplacement de l’axe du robinet. Se référer au plan
de raccordement fourni avec le robinet.
Tracer soigneusement l’axe central du robinet sur le gabarit de
découpage.
Découper le long de la ligne ″découpe au-dessus du comptoir″
sur le gabarit de découpe avec des ciseaux.
En s’aidant des lignes centrales comme guide, positionner le
gabarit de découpe sur le comptoir de façon à assurer un espace
entre le rebord du lavabo, le robinet et le dosseret.
Utiliser un crayon pour tracer autour de la ligne ″découpe
au-dessus du comptoir″sur le comptoir.
REMARQUE : S’assurer que le bec atteigne un minimum de 4″(10,2
cm) au-dessus du rebord du lavabo et que le jet d’eau soit dirigé
vers le centre du bassin du lavabo.
Revérifier l’espace entre le lavabo, le robinet, le dosseret. Ajuster
la ligne de découpe tracée, si nécessaire.
Utiliser un crayon pour marquer: (1) le centre exact des
emplacements des quatre orifices de fixation sur le comptoir, et(2)
la ligne centrale du robinet et de la poignée sur le comptoir.
IMPORTANT ! Ne pas découper les emplacements marqués de
robinet et de poignée avant d’en être instruit.
Rebord extérieur
du lavabo
Ligne de
découpe
Dosseret
1061942-2-B Français-4 Kohler Co.

Préparer le site (cont.)
Retirer le gabarit de découpe.
Découper le long de l’intérieur de la ligne au crayon pour le
lavabo avec une scie sauteuse.
Percer lentement quatre orifices de 3/8″(1 cm) de diamètre aux
centres marqués.
Pour les installations avec un robinet mural
Découper le long de la ligne ″découpe au-dessus du comptoir″
sur le gabarit de découpe.
En s’aidant des lignes centrales comme guide, positionner le
gabarit de découpe sur le comptoir de façon à assurer un espace
entre le rebord du lavabo et le robinet.
Utiliser un crayon pour tracer autour de la ligne ″découpe
au-dessus du comptoir″sur le comptoir.
REMARQUE : S’assurer que le bec atteigne un minimum de 4″(10,2
cm) au-dessus du rebord du lavabo et que le jet d’eau soit dirigé
vers le centre du bassin du lavabo.
Revérifier l’espace entre le lavabo et le robinet. Ajuster la ligne de
découpe tracée, si nécessaire.
Utiliser un crayon pour marquer le centres exact des
emplacements des quatre orifices de fixation sur le comptoir.
Retirer le gabarit de découpe.
Découper le long de l’intérieur de la ligne avec une scie sauteuse.
Percer lentement quatre orifices de 3/8″(1 cm) de diamètre aux
centres marqués.
Kohler Co. Français-5 1061942-2-B

2. Installer le lavabo
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Les lavabos en fonte sont
très lourds. Demander de l’assistance pour soulever et mettre
en place ce lavabo.
Marquer un point à 5/16″(8 mm) dans chaque montant fileté, tel
qu’indiqué.
Serrer à la main les montants filetés dans chacun des quatre
orifices percés de fixation au point marqué.
Placer temporairement le lavabo sur l’ouverture du comptoir, de
façon à ce que le logo ″Kohler″soit vers l’arrière.
Contrôler le bon positionnement.
Retirer le lavabo, puis le placer à l’envers sur une matière douce.
Si applicable, percer l’(les) orifices du robinet et l’(les)
emplacements de poignée à ce moment.
Installer le robinet conformément aux instructions du fabricant.
Installer le drain au lavabo selon les instructions du drain.
5/16" (8 mm)
Marqueur
Orifices de montant de fixation
Vue inférieure
du lavabo
1061942-2-B Français-6 Kohler Co.

Installer le lavabo (cont.)
Appliquer un boudin continu de joint à la silicone autour du
rebord plat extérieur de la surface de base du lavabo. Se référer
aux instructions du fabricant du comptoir/meuble pour le type
de mastic recommandé.
Placer avec précaution le lavabo dans la découpe du comptoir, de
façon à ce que le logo ″Kohler″soit vers l’arrière.
Visser une rondelle et un écrou sur chaque montant fileté d’en
dessous du comptoir.
Serrer à la main les écrous, puis tourner ceux-ci d’1/2 tour
supplémentaire avec une clé à molette.
Essuyer tout excédent de mastic à l’aide d’un chiffon propre.
Colmater tout vide au besoin.
Laisser prendre le mastic pendant au moins 30 minutes avant de
continuer.
3. Vérification de l’installation
Connecter et serrer le siphon au drain, puis terminer les
connexions d’alimentation d’eau au robinet selon les instructions
emballées avec le robinet.
Laisser couler l’eau dans le lavabo et vérifier s’il y a des fuites.
Nettoyer avec un agent nettoyant non-abrasif.
Kohler Co. Français-7 1061942-2-B

Guía de instalación
Lavabo de sobre cubierta
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Los lavabos de hierro fundido son muy pesados.
Obtenga ayuda para colocar el lavabo en su lugar.
PRECAUCIÓN: Riesgo de daños al producto. Al fijar el
lavabo a la cubierta/tocador, utilice el tipo de sellador
recomendado por el fabricante de la cubierta/tocador.
Consulte las instrucciones del fabricante de la
cubierta/tocador para esta información, puesto que ciertos
selladores pueden dañar el acabado de la cubierta/tocador.
Cumpla con todos los códigos locales de plomería y construcción.
Lápiz
Tijeras
Taladro
• Plantilla (provista)
• Trapos o toallas de papel
• Brocas surtidas
• Plumón
• Sellador recomendado
por el fabricante de la
cubierta/tocador
Más:
Cinta para
medir
Lentes de
seguridad
Sierra
caladora
eléctrica
Cinta de
enmascarar
Llave
ajustable
Kohler Co. Español-1 1061942-2-B

Antes de comenzar (cont.)
Si va a reemplazar un lavabo existente, cierre el suministro de
agua a la grifería. Abra las válvulas de la grifería para aliviar la
presión, luego desconecte las líneas de suministro. Desconecte el
montaje del desagüe, desinstale la trampa, luego desinstale el
lavabo.
Para instalaciones nuevas, asegúrese de que las líneas de
suministro de agua, la tubería del desagüe, el tocador y/o la
cubierta estén en su lugar antes de continuar con la instalación
del lavabo.
Al seleccionar una grifería para el lavabo, asegúrese de que el
surtidor alcance un mínimo de 4″(10,2 cm) arriba del borde del
lavabo y que el chorro de agua esté dirigido hacia el centro del
lavabo.
Nunca apoye ni guarde el lavabo sobre la superficie del desagüe
o las varillas roscadas.
Antes de la instalación, desembale el lavabo nuevo y revíselo
para asegurarse de que no esté dañado. Vuelva a colocar el
lavabo en la caja como protección hasta que lo instale.
Si va a reemplazar el lavabo, verifique que la abertura existente
sea de igual o menor tamaño que la necesaria para el nuevo
lavabo.
Puede elegir entre una instalación de grifería en la pared o en
cubierta, dependiendo del tipo de decoración y estilo deseado. Se
recomienda una grifería de montaje a la pared.
Si va a instalar múltiples componentes (como gabinete, cubierta o
lavabo), lea todas las instrucciones de instalación de los productos
antes de comenzar. Algunos componentes se deben instalar antes
que otros.
Kohler Co. se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 1061942-2-B

Diagrama de instalación
NOTA: Para determinar el lugar de instalación de la grifería y del
lavabo, considere los diámetros del chapetón de la grifería y de las
manijas, la longitud del surtidor y el espacio libre entre el surtidor y
el borde del lavabo. Asegure:
•que el surtidor de la grifería tenga un alcance un mínimo de 4″
(10,2 cm) sobre el borde del lavabo.
•un espacio libre adecuado para lavarse las manos.
•que el chorro de agua se dirija hacia el centro del lavabo.
4-3/16"
(10,6 cm)
5-9/16"
(14,1 cm)
1-7/16"
(3,7 cm)
22" (55,9 cm)
18"
(45,7 cm)
9"
(22,9 cm)
11"
(27,9 cm)
1-1/4" D.E.
3/8" Fría3/8" Caliente 4"
(10,2 cm)
12-7/8"
(32,7 cm)
14"
(35,6 cm)
1061942-2-B Español-3 Kohler Co.

1. Prepare el sitio
Para instalaciones con grifería de instalación en cubierta
Determine el lugar de la línea central de la grifería. Consulte el
diagrama de instalación provisto con la grifería.
Trace con cuidado la línea central calculada para la grifería en la
plantilla de corte.
Con unas tijeras corte a lo largo de la línea ″de corte para sobre
cubierta″en la plantilla de corte.
Utilice las líneas centrales como guía y coloque a escuadra la
plantilla de corte sobre la cubierta para asegurarse de que haya
suficiente espacio entre el lavabo, la grifería y el protector contra
salpicaduras.
Con un lápiz trace la línea ″abertura para instalación sobre
cubierta″en la cubierta.
NOTA: Asegúrese de que el surtidor de la grifería alcance un
mínimo de 4″(10,2 cm) arriba del borde del lavabo y que el chorro
de agua esté dirigido hacia el centro del lavabo.
Vuelva a verificar el espacio libre entre el lavabo, la grifería y el
protector contra salpicaduras. Ajuste la línea de corte trazada, si
es necesario.
Utilice un lápiz para marcar: (1) el centro exacto de los cuatro
orificios de fijación en la cubierta, y (2) la línea central de la
grifería y de las manijas en la cubierta.
Filo exterior
del lavabo
Línea de corte
Protector contra salpicaduras
Kohler Co. Español-4 1061942-2-B

Prepare el sitio (cont.)
¡IMPORTANTE! No corte los lugares marcados para la grifería y las
manijas hasta que se le indique.
Retire la plantilla de corte.
Corte a lo largo del interior de línea marcada con lápiz para el
lavabo con una sierra caladora eléctrica.
Taladre lentamente cuatro orificios de fijación de 3/8″(1 cm) de
diámetro en el centro marcado.
Para instalaciones con grifería de montaje a la pared
Corte a lo largo de la línea ″abertura para instalación sobre
cubierta″en la plantilla de corte.
Utilice las líneas centrales como guía y coloque a escuadra la
plantilla de corte sobre la cubierta para asegurarse de que haya
suficiente espacio entre el lavabo y la grifería.
Con un lápiz trace la línea ″abertura para instalación sobre
cubierta″en la cubierta.
NOTA: Asegúrese de que el surtidor de la grifería alcance un
mínimo de 4″(10,2 cm) arriba del borde del lavabo y que el chorro
de agua esté dirigido hacia el centro del lavabo.
Vuelva a verificar el espacio libre entre el lavabo y la grifería.
Ajuste la línea de corte trazada, si es necesario.
Utilice un lápiz para marcar el centro exacto de los cuatro
orificios de fijación en la cubierta.
Retire la plantilla de corte.
Corte a lo largo del interior de línea marcada con lápiz con una
sierra caladora eléctrica.
Taladre los cuatro orificios de fijación de 3/8″(1 cm) de diámetro
en los centros marcados.
1061942-2-B Español-5 Kohler Co.
