Kohler K-8501 Assembly instructions

Homeowners Guide
Handshowers
K-8501, K-8502, K-8503,
K-8543, K-16161, K-16162,
K-16163
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
1016116-5-AE

IMPORTANT INSTRUCTIONS
CAUTION: Risk of scalding. Kohler low-flow showerheads/
handshowers are designed for use with compatible Kohler valves.
When installing a low-flow product to an existing showering
system, verify compatibility before showering. Do not use this
Kohler low-flow product with a shower valve that allows the water
temperature to become too hot when other plumbing products are
used.
Prior to using your shower, verify your new showerhead/
handshower is compatible with your shower valve (located behind
the wall) by performing the following steps:
While standing outside the shower, turn on the shower valve. Do
not step into the shower.
Adjust the water to your typical showering temperature.
Have someone flush the nearest toilet.
With your hand, carefully check the water temperature, from the
showerhead/handshower while the toilet is refilling.
If the water becomes significantly hotter, you will need to either
replace the shower valve with a compatible Kohler valve or
return your showerhead/ handshower.
Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company
product reflects the true passion for design, craftsmanship, artistry, and
innovation Kohler Company stands for. We are confident its
dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All information in this guide is based upon the latest product
information available at the time of publication. At Kohler Company,
we strive to fulfill our mission of improving the level of gracious living
for each person who is touched by our products and services. We
reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. Pay special attention to
the care and cleaning instructions.
Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
1016116-5-AE 2 Kohler Co.

Care and Cleaning (cont.)
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Wipe surfaces clean and rinse completely with water immediately
after applying cleaner. Rinse and dry any overspray that lands on
nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
•The ideal cleaning technique is to rinse thoroughly and blot dry
any water from the surface after each use.
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537.
Kohler Co. 3 1016116-5-AE

Reduced Flow - Relaxing Spray
With water running through the showerhead, firmly rub your
finger back and forth across the spray holes in the face of the
showerhead to dislodge debris and mineral build-up. This may be
all that is needed.
With the water turned off, insert the showerhead tool (provided)
into the holes on the face of the showerhead. Firmly turn the tool
counterclockwise to loosen the aerator housing.
Carefully remove the aerator housing, rubber gasket, and aerator
plate. Clean both sides of the aerator.
Align the notches in the aerator with the keyways in the aerator
housing to reassemble.
Insert the aerator plate into the aerator housing with the
small-diameter ring first. Align the aerator plate notches with the
aerator housing keyways.
Reinstall the rubber gasket into the aerator housing.
Carefully thread the aerator housing into the showerhead with
the showerhead tool.
If this fails to improve the performance of the product, proceed to
the Screen Washer section.
Gasket
Aerator Plate
Aerator
Showerhead
Tool
Aerator
Housing
Notches
1016116-5-AE 4 Kohler Co.

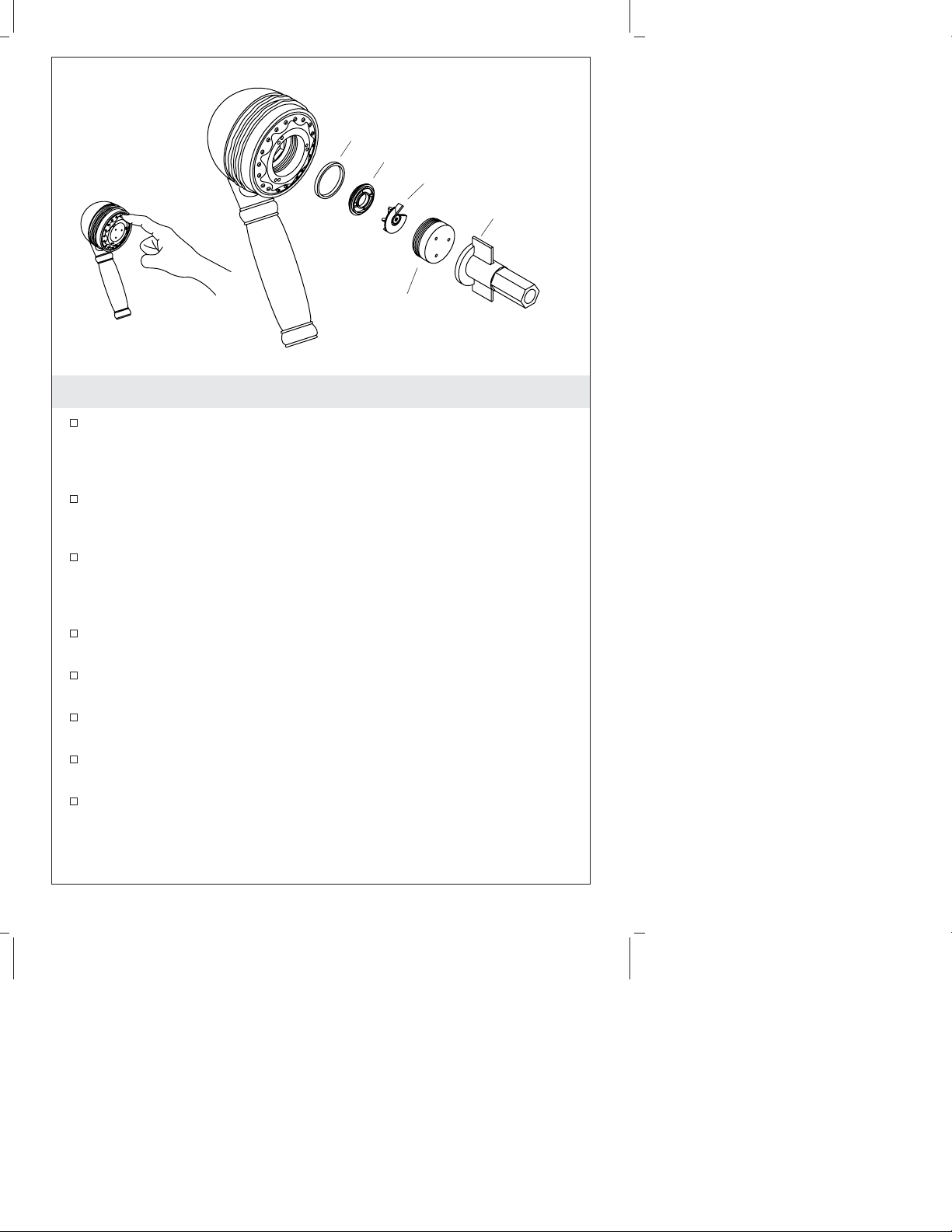

Reduced Flow - Invigorating Spray
With water running through the showerhead, firmly rub your
finger back and forth across the spray holes in the face of the
showerhead to dislodge debris and mineral build-up. This may be
all that is needed.
With the water turned off, insert the showerhead tool (provided)
into the holes on the face of the showerhead. Firmly turn the tool
counterclockwise to loosen the pulsator housing.
Carefully remove the pulsator housing, rubber gasket, rotor plate,
and rotor. Inspect the components for debris or mineral build-up,
and clean or replace the parts as needed.
Reinstall the rotor to the pulsator housing pin with the flat
deflector plate first.
Reinstall the rotor plate to the pulsator housing with the flat,
smooth side up.
Reinstall the rubber gasket into the pulsator housing.
Carefully thread the pulsator housing into the showerhead with
the showerhead tool.
If this fails to improve the performance of the product, proceed to
the Screen Washer section.
Rotor Plate
Gasket
Rotor
Pulsator
Housing
Showerhead
Tool
Kohler Co. 5 1016116-5-AE

Reduced Flow - Family Spray
With water running through the showerhead, firmly rub your
finger back and forth across the spray holes in the face of the
showerhead to dislodge debris and mineral build-up. This may be
all that is needed.
With the water turned off, insert the showerhead tool (provided)
into the holes on the face of the showerhead. Firmly turn the tool
counterclockwise to loosen the spray housing.
Remove the spray housing from the showerhead. Inspect the
spray housing for debris or mineral build-up, and clean or
replace as needed.
Carefully thread the spray housing into the showerhead with the
showerhead tool.
If this fails to improve the performance of the product, proceed to
the Screen Washer section.
Showerhead
Tool
Spray Housing
1016116-5-AE 6 Kohler Co.

Clean the Screen Washer
Using a wrench, remove the handshower from the shower hose.
Using a thin, flat-blade screwdriver, carefully pry up the edge of
the screen washer.
Remove the screen washer. Do not attempt to remove the flow
control.
Clean the screen washer to dislodge debris and mineral build-up.
Reinstall the screen washer.
Reinstall the handshower to the shower hose.
Lifetime Limited Warranty
Kohler Co. warrants its faucets manufactured after January 1, 1997, to
be leak and drip free during normal residential use for as long as the
original consumer purchaser owns his/her home. *If the faucet should
leak or drip during normal use, Kohler will, free of charge, mail to the
purchaser the cartridge necessary to put the faucet in good working
condition.
Kohler also warrants all other aspects of the faucet, except gold finish,
to be free of defects in material and workmanship during normal
residential use for as long as the original consumer purchaser owns
his/her own home. If a defect is found in normal residential use,
Kohler Co. will, at its election, repair, provide a replacement part or
product, or make appropriate adjustment. Damage to a product caused
by accident, misuse, or abuse is not covered by this warranty. Proof of
Shower
Inlet
Screen
Washer
Screen
Washer
Shower
Inlet
Kohler Co. 7 1016116-5-AE

Lifetime Limited Warranty (cont.)
purchase (original sales receipt) must be provided to Kohler with all
warranty claims. Kohler Co. is not responsible for labor charges,
installation, or other consequential costs. In no event shall the liability
of Kohler exceed the purchase price of the faucet.
If the faucet is used commercially, Kohler warrants the faucet to be free
from defects in material and workmanship for one (1) year from the
date the product is installed, with all other terms of this warranty
applying except duration.
If you believe that you have a warranty claim, contact Kohler Co.,
either through your Dealer, Plumbing Contractor, Home Center or
E-tailer, or by writing: Kohler Co., Attn.: Customer Service Department,
444 Highland Drive, Kohler, WI 53044, USA. Please be sure to provide
all pertinent information regarding your claim, including a complete
description of the problem, the product, model number, color, finish,
the date the product was purchased and from whom the product was
purchased. Also include your original invoice. For other information,
or to obtain the name and address of the service and repair facility
nearest you, call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada and 001-877-680-1310 from within Mexico.
The foregoing warranties are in lieu of all other warranties, express
or implied, including but not limited to the implied warranties of
merchantability and fitness for a particular purpose.
Seller disclaims any liability for special, incidental or consequential
damages. Some states/provinces do not allow limitations of how long
an implied warranty lasts or the exclusion or limitation of such
damages, so these limitations and exclusions may not apply to you.
This warranty gives the consumer specific legal rights. You may also
have other rights that vary from state/province to state/province. This
warranty is to the original consumer purchaser only, and excludes
product damage due to installation error, product abuse, or product
misuse, whether performed by a contractor, service company, or the
consumer.
This is our exclusive written warranty.
*Trend
®
faucets, MasterShowerTM Tower, polished gold finish, all items
within the ″Fixture Related″section of the KOHLER Faucets Price
Book, drains, Duostrainer
®
sink strainers, soap/lotion dispensers and
faucets used in commercial settings are covered by Kohler’s one-year
limited warranty.
1016116-5-AE 8 Kohler Co.

Service Parts
85611
O-Ring
79670
Post
85611
O-Ring
79670
Post
79670
Post
85611
O-Ring
79682**
Grip Ring
79682**
Grip Ring
86706
Screen Washer
85998**
Showerhead
85929
Gasket
85929
Gasket
85931
Rotor
85674
Plate
85932
Housing
85929
Gasket
85928
Screen
85590
Plate 85587
Housing
85924
Housing
87614
Tool
87613
Tool
87612
Tool
79682**
Grip Ring
79682**
Grip Ring
86706
Screen Washer
85999**
Showerhead
79682**
Grip Ring
79682**
Grip Ring
86706
Screen Washer
86000**
Showerhead
**Finish/color code must be specified when ordering.
79671
79669
Inlet Seal
79674
Ball Bearing
Spring
79671
79669
Inlet Seal
79674
Ball Bearing
Spring
79671
79669
Inlet Seal
79674
Ball Bearing
Spring
Kohler Co. 9 1016116-5-AE

85611
O-Ring
79670
Post
79670
Post
85611
O-Ring
85611
O-Ring
79670
Post
79682**
Grip Ring
79682**
Grip Ring
86706
Screen Washer
**Finish/color code must be specified when ordering.
85929
Gasket
85929
Gasket
85931
Rotor
85674
Plate 85932
Housing
85924
Housing
87614
Tool
87613
Tool
87612
Tool
79682**
Grip Ring
79682**
Grip Ring
86706
Screen Washer
85923**
Showerhead
79682**
Grip Ring
79682**
Grip Ring
86706
Screen Washer
85927**
Showerhead
85929
Gasket
85928
Screen
85590
Plate
85587
Housing
85919** (K-8502)
1055517** (K-8543)
Showerhead
79671
Spring
79669
Inlet Seal
79674
Ball Bearing
79671
Spring
79669
Inlet Seal
79674
Ball Bearing
79671
Spring
79669
Inlet Seal
79674
Ball Bearing
1016116-5-AE 10 Kohler Co.

Guide du propriétaire
Douchettes
INSTRUCTIONS IMPORTANTES
ATTENTION : Risque de brûlures. Les pommes de
douche/douchettes faible débit Kohler sont conçues pour utilisation
avec des valves Kohler compatibles. Lors de l’installation d’un
produit à faible débit à un système de douche existant, vérifier la
compatibilité avant la prise de douche. Ne pas utiliser ce produit
faible débit Kohler avec une valve de douche permettant à la
température d’eau de devenir trop chaude lorsque d’autres produits
de plomberie sont utilisés.
Avant d’utiliser la douche, vérifier que la pomme de
douche/douchette est compatible avec la valve de douche (localisée
derrière le mur) en effectuant les étapes suivantes:
Tout en étant debout hors de la douche, ouvrir la valve de
douche. Ne pas entrer dans la douche.
Ajuster l’eau à la température typique de douche.
Ayez quelqu’un tirer la chasse du W.C. le plus proche.
Avec la main, vérifier avec précaution la température d’eau, à
partir de la pomme de douche/douchette alors que le W.C. se
remplit.
Si l’eau devient beaucoup plus chaude, il faudra soit remplacer la
valve de douche avec une valve compatible Kohler ou retourner
la pomme de douche/douchette.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la
compagnie Kohler reflète la véritable passion du design, d’artisanat,
d’art et d’innovation représentant la compagnie Kohler. Nous sommes
confiants que sa fiabilité et beauté surpasseront vos exigences les plus
élevées, vous satisfaisant pendant les années à venir.
Toute information contenue dans ce guide est basée sur l’information
la plus récente du produit disponible au moment de la publication. A
la compagnie Kohler, nous aspirons à remplir notre mission
d’améliorer le niveau de vie gracieux pour chaque individu affecté par
nos produits et services. Nous nous réservons le droit d’apporter des
modifications aux caractéristiques, emballages et disponibilités des
Kohler Co. Français-1 1016116-5-AE

Merci d’avoir choisi la compagnie Kohler (cont.)
produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce
guide. Prêter une attention toute particulière aux instructions
d’entretien et de nettoyage.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
•Éssuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application de nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
•Ne pas laisser les nettoyants sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
•La technique idéale de nettoyage est de bien rincer et de sécher
toute eau de la surface après chaque usage.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
d’entretien et de nettoyage, composer le 1-800-456-4537.
1016116-5-AE Français-2 Kohler Co.

Débit réduit - Vaporisation relaxante
L’eau s’écoulant par les orifices de la pomme de douche, frotter le
doigt fermement en va-et-vient sur les orifices de la face de la
pomme de douche pour en déloger les débris et les dépôts
minéraux. Ceci pourrait suffire.
L’écoulement d’eau étant arrêté, insérer l’outil de la pomme de
douche (fourni) dans les orifices de la pomme de douche. Tourner
fermement l’outil vers la gauche pour desserrer le logement de
l’aérateur.
Retirer soigneusement le logement de l’aérateur, le joint
d’étanchéité en caoutchouc et la plaque de l’aérateur. Nettoyer les
deux côtés de l’aérateur.
Pour le réinstaller, aligner les encoches de l’aérateur avec les
fentes du logement de l’aérateur.
Insérer la plaque de l’aérateur dans son logement avec le petit
anneau d’abord. Aligner les encoches de la plaque de l’aérateur
avec les fentes du logement de l’aérateur.
Réinstaller le joint d’étanchéité en caoutchouc dans le logement
de l’aérateur.
Visser soigneusement le logement de l’aérateur dans la pomme de
douche avec l’outil de cette dernière.
Si cela n’améliore pas le fonctionnement du produit, se reporter à
la section de la grille.
Plaque de l'aérateur
Aérateur
Encoches
Joint
Outil pour
pomme de
douche
Logement
du pulsateur
Kohler Co. Français-3 1016116-5-AE

Débit réduit - Vaporisation revigorante
L’eau s’écoulant par les orifices de la pomme de douche, frotter le
doigt fermement en va-et-vient sur les orifices de la face de la
pomme de douche pour en déloger les débris et les dépôts
minéraux. Ceci pourrait suffire.
L’écoulement d’eau étant arrêté, insérer l’outil de la pomme de
douche (fourni) dans les orifices de la pomme de douche. Tourner
le crochet vers la gauche pour libérer le logement du pulsateur.
Retirer soigneusement le logement du pulsateur de son logement,
le joint d’étanchéité en caoutchouc, la plaque du rotor et le rotor.
S’assurer de nettoyer tout débris ou dépôts minéraux, et nettoyer
ou remplacer les pièces au besoin.
Réinstaller le rotor sur l’attache du logement du pulsateur avec la
plaque du déflecteur plat en premier.
Réinstaller la plaque du rotor dans le logement du pulsateur avec
le côté plat, lisse vers le haut.
Réinstaller le joint d’étanchéité en caoutchouc dans le logement
du pulsateur.
Visser le logement du pulsateur dans la pomme de douche, à
l’aide de l’outil de la pomme de douche.
Si cela n’améliore pas le fonctionnement du produit, se reporter à
la section de la grille.
Plaque du rotor
Joint
Rotor
Logement
du pulsateur
Outil pour
pomme de
douche
1016116-5-AE Français-4 Kohler Co.

Débit réduit - Vaporisateur familial
L’eau s’écoulant par les orifices de la pomme de douche, frotter le
doigt fermement en va-et-vient sur les orifices de la face de la
pomme de douche pour en déloger les débris et les dépôts
minéraux. Ceci pourrait suffire.
L’écoulement d’eau étant arrêté, insérer l’outil de la pomme de
douche (fourni) dans les orifices de la pomme de douche. Pivoter
l’outil vers la gauche pour libérer le vaporisateur de son
logement.
Retirer le logement du vaporisateur de la pomme de douche.
Inspecter le vaporisateur pour en nettoyer tout débris ou dépôt
minéral accumulés, et nettoyer ou remplacer selon le besoin.
Visser le logement du vaporisateur dans la pomme de douche, à
l’aide de l’outil de la pomme de douche.
Si cela n’améliore pas le fonctionnement du produit, se reporter à
la section de la grille.
Logement du
vaporisateur
Outil pour
pomme de
douche
Kohler Co. Français-5 1016116-5-AE

Nettoyer la rondelle à grille
En utilisant une clé, retirer la douchette du tuyau de douche.
Utiliser un tournevis fin à lame plate pour écarter délicatement le
rebord de la rondelle à grille.
Installer la rondelle à grille. Ne pas essayer de retirer le contrôle
du débit.
Nettoyer la rondelle à grille pour déloger les dépôts de débris et
minéraux.
Ré-installer la rondelle à grille.
Ré-installer la douchette sur le tuyau de douche.
Garantie limitée d’un an
Kohler Co. garantit que ses robinets fabriqués après le 1 Janvier 1997
ne goutteront pas, et seront sans fuites pendant leur utilisation normale
à domicile, aussi longtemps que l’acquéreur initial en soit le
propriétaire. *Si le robinet gouttait ou présentait des fuites en cours
d’utilisation normale, Kohler vous enverra par courrier, sans frais, la
cartouche nécessaire pour réparer le robinet.
Kohler garantit aussi que toutes les autres caractéristiques du robinet, à
l’exception de la finition dorée, sont exemptes de défauts de matériau
et de fabrication durant l’utilisation résidentielle normale, aussi
longtemps que l’acquéreur initial soit propriétaire de son domicile. Si
un défaut est décelé en cours d’usage normal domestique, Kohler Co.
décidera à sa discrétion, de réparer, de remplacer ou d’effectuer les
Entrée
de douche
Rondelle à grille
Entrée
de douche
Rondelle à
grille
1016116-5-AE Français-6 Kohler Co.

Garantie limitée d’un an (cont.)
réglages appropriés. Cette garantie n’offre pas de protection contre les
dommages causés par accident, mauvais usage ou mauvais traitement.
Une preuve d’achat (ticket de caisse original) doit être présentée à
Kohler avec tous les recours en garantie. Kohler Co. n’est pas
responsable des coûts de main-d’oeuvre, d’installation ou d’autres frais
qui en découlent. La responsabilité de Kohler n’excédera en aucun cas
le prix d’achat du robinet.
Si le robinet est utilisé dans un commerce, Kohler garantit le produit
contre tout défaut de matériel et de fabrication pour un (1) an à partir
de la date d’installation du produit, en plus de tous les autres termes
de cette garantie appliquée excepté la durée.
Pour vous prévaloir d’une indemnisation en vertu de cette garantie,
veuillez contacter Kohler Co. par l’intermédiaire de votre vendeur,
plombier, centre de rénovation ou revendeur par internet, ou bien par
écrit à l’adresse suivante: Kohler Co., A l’attention de: Customer
Service Department, 444 Highland Drive, Kohler, WI 53044, USA.
Veuillez vous assurer de fournir tous les renseignements pertinents à
votre demande d’indémnité, y compris une description complète du
problème, produit, modèle, couleur, finition, date et lieu de l’achat.
Joindre également l’original de la facture. Pour plus de renseignements
ou pour demander les coordonnées du centre de réparation le plus
proche, composer le 1-800-4-KOHLER à partir des É.U., le
1-800-964-5590 à partir du Canada ou le 001-877-680-1310 à partir du
Mexique.
Les garanties données ci-dessus remplacent toutes les autres
garanties, expresses ou tacites, y compris, mais sans s’y limiter, à
celles marchandes et d’aptitude à un emploi particulier.
Le vendeur décline toute responsabilité contre les dommages
particuliers, directs ou indirects. Certains états/provinces ne
permettent pas de limitations de durée ou l’exclusion ou limitation de
tels dommages qui pourraient ne pas s’appliquer dans votre cas. La
présente garantie accorde au consommateur des droits légaux
spécifiques. Vous pouvez également avoir d’autres droits qui varient
d’un état/province à l’autre. Cette garantie est accordée uniquement à
l’acquéreur initial et exclut tous dommages dûs à une installation
erronée, un usage abusif ou une mauvaise utilisation du produit, qu’ils
soient effectués par un entrepreneur, une société de services ou le
consommateur.
Ceci constitue notre garantie écrite exclusive.
*Les robinets Trend®, la Tour MasterShowerTM, les finitions en or poli,
tous les articles contenus dans la section ″Relatif à l’appareil″du
catalogue des prix des robinets KOHLER, drains, Duostrainer®,
Kohler Co. Français-7 1016116-5-AE

Garantie limitée d’un an (cont.)
distributeurs de savon/lotion et les robinets utilisés dans des
environnements commerciaux sont couverts par la garantie limitée
d’un an de Kohler.
1016116-5-AE Français-8 Kohler Co.

Pièces de rechange
85611
Joint torique
79670
Montant
85611
Joint torique
79670
Montant
79670
Montant
85611
Joint torique
79671
Ressort
79669
Joint
d'enclave
79682**
Anneau de serrage
79682**
Anneau de serrage
79674
86706
Rondelle à grille
85998**
Pomme de douche Roulement à billes
85929
Joint
85929
Joint
85931
Rotor
85674
Plaque
85932
Logement
85929
Joint
85928
Grille
85590
Plaque 85587
Logement
85924
Logement
87614
Outil
87613
Outil
87612
Outil
79671
Ressort
79669
Joint
d'enclave
79682**
Anneau de serrage
79682**
Anneau de serrage
79674
86706
Rondelle à grille
85999**
Pomme de douche Roulement à billes
79671
Ressort
79669
Joint
d'enclave
79682**
Anneau de serrage
79682**
Anneau de serrage
79674
86706
Rondelle à grille
86000**
Pomme de douche Roulement à billes
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
Kohler Co. Français-9 1016116-5-AE

85611
Joint torique
79670
Montant
79670
Montant
85611
Joint torique
85611
Joint torique
79670
Montant
79671
Ressort
79669
Joint
d'enclave
79682**
Anneau de serrage
79682**
Anneau de serrage
79674
86706
Rondelle à grille
Roulement à billes
85929
Joint
85929
Joint
85931
Rotor
85674
Plaque 85932
Logement
85924
Logement
87614
Outil
87613
Outil
87612
Outil
79671
Ressort
79669
Joint
d'enclave
79682**
Anneau de serrage
79682**
Anneau de serrage
79674
86706
Rondelle à grille
85923**
Pomme de douche
Roulement à billes
79671
Ressort
79669
Joint
d'enclave
79682**
Anneau de serrage
79682**
Anneau de serrage
79674
86706
Rondelle à grille
85927**
Pomme de douche
Roulement à billes
85929
Joint
85928
Grille
85590
Plaque
85587
Logement
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
85919** (K-8502)
1055517** (K-8543)
Pomme de douche
1016116-5-AE Français-10 Kohler Co.
