Konig + Neurath LIFE.S User manual

LIFE.S / TALO.S / TABLE.T
D BEDIENUNGSANLEITUNG
EN OPERATING INSTRUCTIONS
HÖHENVERSTELLBARE TISCHE
VOR INBETRIEBNAHME UNBEDINGT LESEN!
DIE ANLEITUNG IST FÜR EIN SPÄTERES NACHSCHLAGEN AUFZUBEWAHREN.
HEIGHTADJUSTABLE DESKS
PLEASE READ THE FOLLOWING INSTRUCTIONS CAREFULLY!
KEEP THESE OPERATING INSTRUCTIONS IN A SAFE PLACE.
TALO.S
LIFE.S
TABLE.T

D INHALT
Vorwort 5
Produktumfang, Anwendungsbereich, Transport 6
Technische Daten 7
Sicherheitshinweise 8-10
Vor dem Start
Während des Betriebs
Vor der Deinstallation oder Fehlersuche
Bedienung 11
Inbetriebnahme
Ergonomie
Reset (Manueller Reset) 12
Bedienelement 13
Tischplatte nach oben
Tischplatte nach unten
Bedienelement mit Memory Funktion 14
Tischplatte nach oben
Tischplatte nach unten
Speicherfunktionen 15-17
Speichern einer Tischplattenposition
Verstellung der Tischplatte zu einer gespeicherten
Position
Höhenanzeige der Tischplattenposition ändern
Container-Stop und Shelf-Stop-Positionen 18-19
Ändern der Anzeigeeinheit (cm bzw. Zoll) 20
Steuerung auf Werkseinstellungen zurücksetzen 21
Klick-Codes 22
Fehlercodes 23-25
Mögliche Störungen und deren Behebung
Fehlermeldungen am Display der Handschalter
EG-Konformitätserklärung 26-30
Pflege- und Reinigungshinweise 31
Kunststoff- und Metalloberflächen
Echtholzoberflächen
Handschalter
Anhang 32
Reparaturen
Wartung
Entsorgung
Kundendienst
2

EN CONTENT
Introduction 35
Product Range, Area of application, transport 36
Technical Data 37
Safety instructions 38-40
Before starting
During operation
Before uninstalling or troubleshooting
Operation 41
Getting started
Ergonomics
Reset (manual Reset) 42
Control Panel 43
Desktop up
Desktop down
Control Panel with memory function 44
Desktop up
Desktop down
Saving function 45-47
Saving a desktop position
Adjusting the desktop to a saved position
Changing the desktop height displayed
Container-Stop and Shelf-Stop-Positions 48-49
Change the displayed desktop position (cm or inch) 50
Reset control unit to factory settings 51
Click-Codes 52
Error messages 53-55
Possibles faults and remedies
Error messages on the handswitch display
Declaration of EU conformity 56-60
Care and cleaning information 61
Plastic-coated and metal surfaces
Natural wood finishes
Handset
Appendix 62
Repairs
Maintenance
Disposal
Customer service
3

4

VORWORT
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie haben sich für ein Markenprodukt aus dem Hause
König+Neurath entschieden.
Damit dieses Möbel zu Ihrer Zufriedenheit
funktioniert, lesen Sie bitte diese Anweisungen vor
Inbetriebnahme aufmerksam durch und beachten Sie
die angegebenen Sicherheitshinweise.
5

PRODUKTUMFANG
Diese Anleitung gilt für alle Arbeitstische mit
elektromotorischer Höhenverstellung.
ANWENDUNGSBEREICH
Die Motortische sind Arbeitstische, bzw.
Bildschirmarbeitstische für sitzende und stehende
Tätigkeit im Büro.
Sie sind nicht für den Einsatz im Werkstatt- oder
Lagerbereich geeignet. Sie sind nicht für den Einsatz
in Feuchträumen geeignet.
TRANSPORT
DEN TISCH NICHT KIPPEN ODER AUF DIE SEITE LEGEN.
NICHT SENKRECHT TRANSPORTIEREN UND LAGERN!
Bitte heben oder tragen Sie den Tisch nicht an der
Tischplatte, sondern an dem Tischrahmen. Ziehen Sie
den Tisch nicht über den Fußboden, es besteht die
Gefahr einer Beschädigung.
6

TECHNISCHE DATEN
LIFE.S / TALO.S / TABLE.T
Hubkraft: max. 80 kg, Last symmetrisch
verteilt (Rahmen- und Tischplattenge-
wicht berücksichtigen)
Hubgeschwindigkeit: max. 50 mm/sec.
Geräuschentwicklung: < 50 dB
Versorgungsspannung: 230 Volt / 50 Hz
Leistungsaufnahme Tisch: 280 W (280 VA)
Leistungsaufnahme Bench: 140 W (Einzelsäule)
Leistungsaufnahme (Standby): 0,3 W
Betriebsart: S2 10%, max. 2 min.
Kurzbetrieb
7

SICHERHEITSHINWEISE
Sollte den Anweisungen, die mit einem Warnsymbol
markiert sind, nicht entsprochen werden, kann dies
zu Unfällen mit ernsthaften Personenschäden füh-
ren. Bitte lesen Sie die folgenden Sicherheitshin-
weise sorgfältig durch. Es ist wichtig für jeden, der
die Systeme einbaut oder benutzt, die notwendigen
Informationen zu besitzen und auf diese Gebrauchs-
anweisung zugreifen zu können.
Vor dem Start:
Versichern Sie sich, dass der Tisch ordnungsgemäß
montiert und aufgestellt wurde. Der Tisch darf nur
an die auf der Steuereinheit angegebenen
Netzspannung angeschlossen werden.
Während des Betriebs:
Wenn die Steuereinheit ungewöhnliche Geräusche
von sich gibt oder Geruch absondert, ziehen Sie
sofort den Netzstecker. Vergewissern Sie sich, dass
die Kabel nicht beschädigt sind. Wenn die Netzan-
schlussleitung dieses Gerätes beschädigt wird,
muss sie durch den Hersteller oder seinen Kunden-
dienst oder einer ähnlich qualifizierten Person ersetzt
werden, um Gefährdungen zu vermeiden.
Vor der Deinstallation oder Fehlersuche:
Stoppen Sie den Motortisch!
Schalten Sie die Stromzufuhr ab und ziehen Sie den
Netzstecker heraus! Entlasten Sie den Tisch von jeg-
lichem Gewicht!
8

Bitte lesen Sie die folgenden Sicherheitshinweise
sorgfältig durch, um Unfälle mit ernsthaften Verlet-
zungen zu vermeiden:
Legen Sie Ihre nicht mit der Bedienung des Tisches
befasste Hand auf die Tischplatte.
Achten Sie darauf, dass sich während der Höhenver-
stellung des Tisches keine weiteren Personen am
oder unter dem Tisch befinden.
Achten Sie darauf, dass sich während der Höhenver-
stellung des Tisches keine Gegenstände mit dem
Tisch verkeilen.
Zur Vermeidung von Quetsch- und Schergefahren
muss der Tisch mit allen seinen beweglichen Teilen
(inkl. der Anbau- und Zubehörteile) zu benachbarten
Objekten wie Möbeln, Gebäudeteilen, etc. einen Min-
destabstand von 25 mm aufweisen. Eine Nichtbe-
achtung kann zu Unfällen mit erheblichen Verletzun-
gen bis hin zum Tod führen.
Achtung! Tische in Stehhöhe neigen leichter zum
Kippen, als Tische in Sitzhöhe.
Die max. zulässige Nutzlast beträgt 80 kg.
Der Tisch ist nicht für den Transport von Personen
geeignet.
Kinder müssen jederzeit beaufsichtigt werden, um
zu verhindern, dass sie mit dem Bedienelement des
Tisches spielen.
SICHERHEITSHINWEISE
9

Der Tisch kann von Kindern ab 8 Jahren und älter
sowie von Personen mit verringerten, physischen,
sensorischen oder mentalen Fähigkeiten oder Man-
gel an Erfahrung und Wissen benutzt werden, wenn
sie beaufsichtigt oder bezüglich des sicheren Ge-
brauchs des Tisches unterwiesen wurden und die
daraus resultierenden Gefahren verstehen.
Reinigung und Benutzer-Wartung dürfen nicht von
Kindern ohne Beaufsichtigung durchgeführt werden.
Das Hubsystem ist für Kurzzeitbetrieb ausgelegt mit
einer max. zulässigen Betriebszeit von 2 Minute, d.h.
nach einer Minute Betriebszeit muss eine
18-minütige Pause erfolgen.
Bitte beachten Sie, dass das System über einen
Schutzschalter verfügt, der bei Überlastung das
System abschaltet.
Reparaturen an Steuereinheit oder Bedienelement
sind nur von Fachpersonal durchzuführen. Unsach-
gemäße Reparaturen können zu Unfällen mit
erheblichen Verletzungen bis hin zum Tod führen.
Umbauten oder Veränderungen, ebenso unsachge-
mäße Handhabung sind unzulässig und führen zum
Verlust von Garantie- und Schadensersatzansprü-
chen.
Bei unsachgemäßer Handhabung übernimmt der
Hersteller keinerlei Haftung für Schäden.
Bei Umbaumaßnahmen oder Erweiterung
des Tisches, Montageanleitung beachten!
Bitte wenden Sie sich an Ihren Fachhändler
oder direkt an www.koenig-neurath.com
SICHERHEITSHINWEISE
10

Inbetriebnahme
Stellen Sie sicher, dass der Tisch ordnungsgemäß
aufgestellt und ausgerichtet ist, dass alle Stecker zur
Steuereinheit fest sitzen, sowie die Leitungen Ihrer
Bürotechnik und des Computers in den dafür
vorgesehenen Kabelkanal liegen. Schließen Sie den
Tisch an das Versorgungsnetz an.
Initialisieren (manueller Reset) Sie den Tisch wie auf
Seite 12 beschrieben.
Ergonomie
Sie sollten die Tischhöhe immer so einstellen, dass
Ihre Ellenbogen sowohl im Sitzen als auch im Stehen
einen Winkel von 90° oder größer bilden.
Tipp! Achten Sie auf eine blendfreie Aufstellung Ihres
Bildschirms.
Weitere Informationen zum Thema Ergonomie im
Büro finden Sie bei der Verwaltungs-Berufsgenos-
senschaft unter www.vbg.de/bueroarbeit
BEDIENUNG
11

Bei der Erstinbetriebnahme des Antriebssystems
oder bei einer Funktionsstörung (z.B. Stromausfall)
ist eine Reset-Fahrt erforderlich.
RESET (MANUELLER RESET)
Zur Durchführung einer Reset-Fahrt gehen Sie
wie folgt vor:
Beenden Sie den Eingergiesparmodus der
Steuerung, indem Sie die AUF oder AB-Taste
kurz drücken.
Halten Sie die AUF und AB-Taste gleichzeitig
gedrückt. Nach ca. 3 Sekunden beginnt die
Reset-Fahrt. Die Tasten so lange gedrückt
halten, bis das Erreichen der Resetposition
durch ein doppeltes Klickgeräusch der Steuer-
ung quitiert wird.
Jetzt die Tasten loslassen.

+
Bei allen Resetvorgängen ist der Auffahrschutz
NICHT aktiv! Beachten Sie dabei eine mögliche
Quetschgefahr. Achten Sie bitte darauf, dass
sich keine Gegenstände oder Personen im
Gefahrenbereich (gesamter möglicher Hub-
und Bewegungsbereich aller Bauelemente)
befinden und nicht in den Gefahrenbereich
gegriffen wird.
Weitere Informationen zur Motor- und Handsteuerung
finden Sie unter www.kesseböhmer.com
12

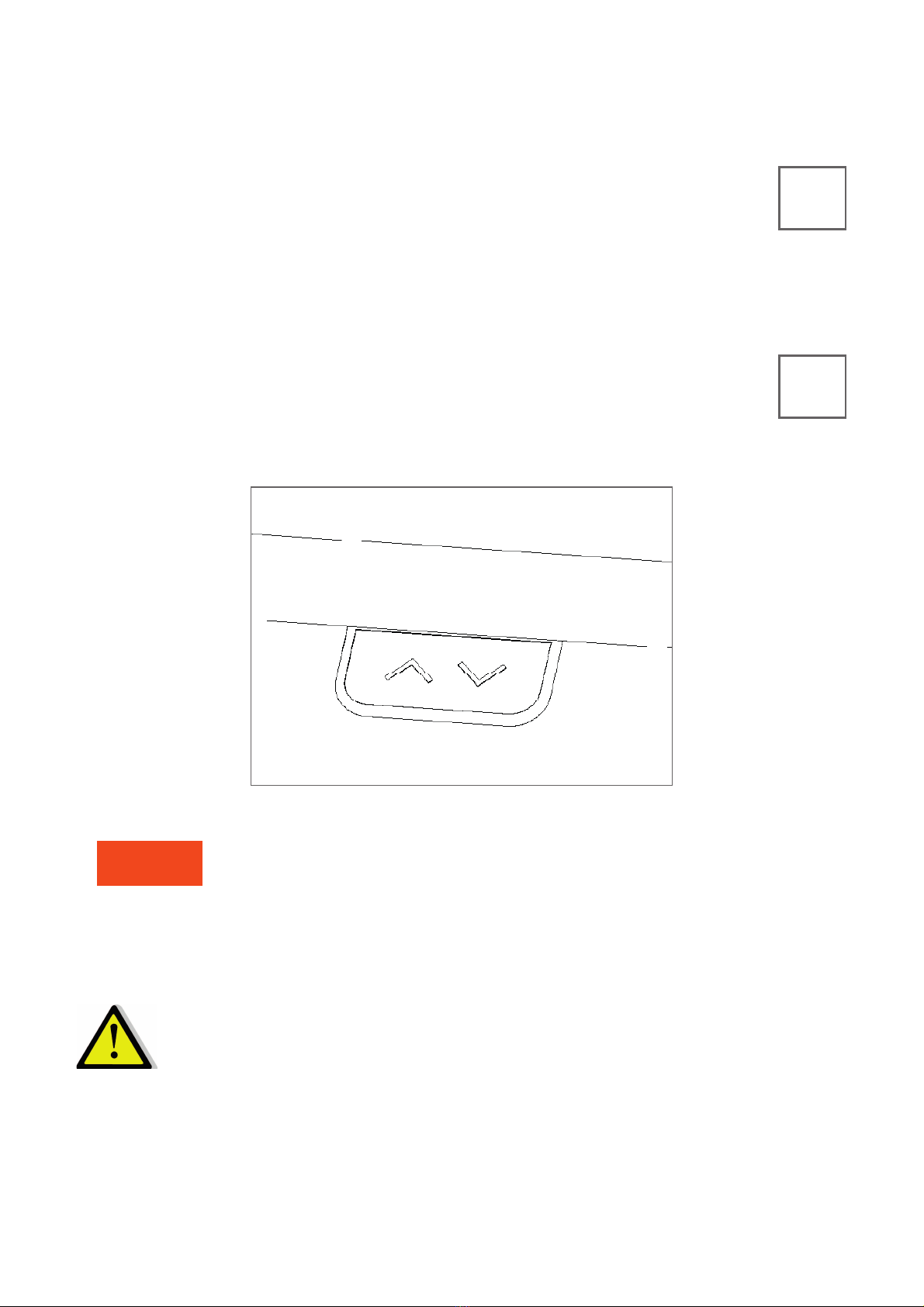

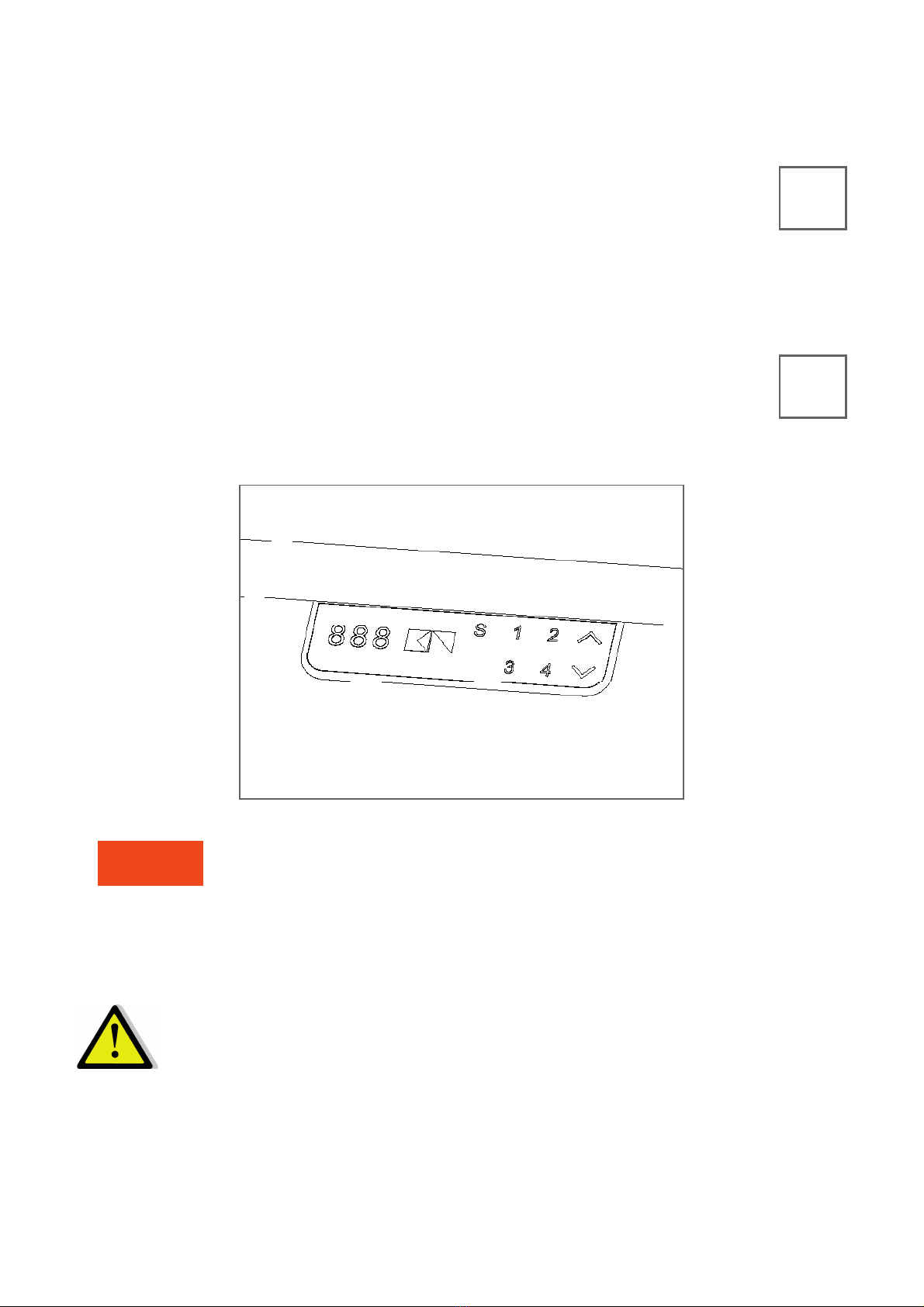

Tischplatte nach oben
Halten Sie die AUF-Taste des Handschalters
solange gedrückt bis die gewünschte Tisch-
plattenhöhe erreicht ist.
Tischplatte nach unten
Halten Sie die AB-Taste des Handschalters
solange gedrückt bis die gewünschte Tisch-
plattenhöhe erreicht ist.
BEDIENELEMENT
HINWEIS
Die Tischplatte bewegt sich solange nach
oben bzw. unten, bis Sie die Taste loslassen
oder bis die maximale bzw. minimale Tisch-
plattenhöhe erreicht ist.

Bevor Sie den Tisch nun in Betrieb nehmen,
sollten Sie das Kapitel ‚Inbetriebnahme‘,
Seite 11 lesen.
13

Tischplatte nach oben
Halten Sie die AUF-Taste des Handschalters
solange gedrückt bis die gewünschte Tisch-
plattenhöhe erreicht ist.
Tischplatte nach unten
Halten Sie die AB-Taste des Handschalters
solange gedrückt bis die gewünschte Tisch-
plattenhöhe erreicht ist.
BEDIENELEMENT MIT MEMORY FUNKTION
HINWEIS
Die Tischplatte bewegt sich solange nach
oben bzw. unten, bis Sie die Taste loslassen
oder bis die maximale bzw. minimale Tisch-
plattenhöhe erreicht ist.

Bevor Sie den Tisch nun in Betrieb nehmen,
sollten Sie das Kapitel ‚Inbetriebnahme‘,
Seite 11 lesen.
14

Speichern einer Tischplattenposition
Diese Funktion speichert eine definierte Tischplatten-
höhe (pro Memorypositionstaste kann eine Tischplat-
tenhöhe gespeichert werden).
SPEICHERFUNKTIONEN
(Nur für Bedienelement mit Memory Funktion)
Bewegen Sie die Tischplatte zur von Ihnen
gewünschten Tischplattenposition.
Am Display wird die Tischplattenposition
angezeigt (z.B. 73 cm).
Drücken Sie die Memorytaste.
Am Display wird S - angezeigt.
Drücken Sie die gewünschte Memory-
positionstaste (z.B. 2).
Am Display wird S 2 angezeigt.
Nun wird die eingestellte Tischplatten-
position unter der gewählten Memory-
positionstaste gespeichert.
Es erfolgt ein hörbarer Doppelklick und
nach ca. 4 Sekunden wird die gespeicherte
Tischplattenposition angezeigt.
S
s 2
073
S -
2
073
15

Verstellung der Tischplatte zu einer
gespeicherten Position
Drücken Sie die gewünschte Memorypo-
sitionstaste (z.B. 2) und halten Sie diese
gedrückt. Die Tischplatte bewegt sich so-
lange, bis die gespeicherte Tischplatten-
position erreicht ist. Wenn Sie die Taste vor
Erreichen der gespeicherten Tischplatten-
position loslassen, stoppt die Tischplatte und
die gespeicherte Tischplattenposition wird
nicht erreicht.
Die Tischplatte hat die gespeicherte Tisch-
plattenposition erreicht. Lassen Sie nun die
Memorypositionstaste los. Am Display wird
die aktuelle (gespeicherte) Tischplatten-
position angezeigt.
073
2
HINWEIS
Wenn Sie während der automatischen Ver-
stellung der Tischplatte zu einer gespei-
cherten Position eine andere Taste drücken,
bleibt die Tischplatte sofort stehen.
16

Höhenanzeige der Tischplattenposition
ändern
Drücken Sie die S-Taste.
Am Display wird S - angezeigt.
Drücken Sie für ca. 10 Sekunden die Taste
Tischplatte nach unten.
Die Displayanzeige beginnt zu blinken.
Stellen Sie nun mit der Taste Tischplatte
nach unten oder Tischplatte nach oben
die Höhenanzeige ein.
Drücken Sie die Memorytaste.
Nun ist die Höhenanzeige auf die einge-
gebene Tischplattenposition eingestellt.
S
S -

073
I
I
I
I
I
I
I
I
I
I
I
I

S
HINWEIS
Beachten Sie bitte, dass sich bei diesem
Einstellvorgang die Tischplattenposition der
Tischplatte nicht ändert. Es ändert sich
ausschließlich die Displayanzeige.
ODER
17

Diese beiden Funktionen können eingesetzt werden,
um den Fahrbereich des Tisches einzuschränken
(wenn z.B. ein Container unter dem Tisch steht). Eine
Container-Stop-Position kann in der unteren Hälfte
des Fahrbereiches eingestellt werden, eine Shelf-
Stop-Position in der oberen Hälfte.
CONTAINERSTOP UND
SHELFSTOPPOSITIONEN
Bewegen Sie die Tischplatte in jene Po-
sition, die Sie als neue Container-Stop/
Shelf-Stop-Position nutzen möchten.
Drücken Sie die S-Taste, wenn Sie einen
Handschalter mit Memoryfunktion haben.
Drücken Sie die Tasten Tischplatte nach
unten und Tischplatte nach oben gleich-
zeitig, wenn Sie einen Handschalter ohne
Memoryfunktion haben.
Am Display (Handschalter mit Memory-
funktion) wird S - angezeigt.
Drücken Sie innerhalb von 5 Sekunden die
Taste Tischposition nach oben und halten
Sie sie für mind. 5 Sekunden gedrückt.
S
S -
HINWEIS
Diese Schritte müssen für eine Container-
Stop-Position und eine Shelf-Stop-Position
separat durchgeführt werden!

ODER

UND
BZW.
18

Um die Container-Stop/ Shelf-Stop-Position zu
deaktivieren, gehen Sie wie folgt vor :
Bringen Sie die Tischplatte in eine beliebige
Position in der unteren Hälfte des Fahrbe-
reiches, um den Container-Stop zu
deaktivieren.
Bringen Sie die Tischplatte in eine beliebige
Position in der oberen Hälfte des Fahrbe-
reiches, um den Shelf-Stop zu deaktivieren.
Drücken Sie die S-Taste, wenn Sie einen
Handschalter mit Memoryfunktion haben.
Drücken Sie die Tasten Tischplatte nach
unten und Tischplatte nach oben gleich-
zeitig, wenn Sie einen Handschalter ohne
Memoryfunktion haben.
Am Display (Handschalter mit Memory-
funktion) wird S - angezeigt.
Drücken Sie innerhalb von 5 Sekunden die
Taste Tischposition nach unten und halten
Sie sie für mind. 5 Sekunden gedrückt.
S
S -
HINWEIS
Diese Schritte müssen für eine Container-
Stop-Position und eine Shelf-Stop-Position
separat durchgeführt werden!

ODER

UND
BZW.

19

Mit dieser Funktion kann die Einheit der Displayan-
zeige des Memory-Handschalters von Zentimeter auf
Zoll umgestellt werden und umgekehrt. Die Tisch-
höhe selbst ändert sich durch diese Funktion nicht.
ÄNDERUNG DER ANZEIGEEINHEIT
CM ODER ZOLL
(Nur für Bedienelement mit Memory Funktion)
Drücken Sie gleichzeitig die Memory-
positionstasten 1, 2 und die Taste
Tischplatte nach oben. Halten Sie
diese Tastenkombination ca. 3 Sekunden
gedrückt. Lassen Sie dann die Tasten los.
Am Display wird S und eine Nummer,
z.B. S 7 angezeigt.
Drücken Sie solange die Taste Tischplatte
nach oben, bis am Display S 5 angezeigt
wird.
Am Display wird S 5 angezeigt.
Drücken Sie die Memorytaste.
Falls die Anzeige bisher auf cm eingestellt
war, wird sie nun auf Zoll umgestellt. Falls
die Anzeige bisher auf Zoll eingestellt war,
wird sie nun auf cm umgestellt.
S
s 5
S 7
UND
2
1
20
