Kyosho OXALYS 50 User manual

11852-T01
*SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.
●キットの他にそろえる物
REQUIRED FOR OPERATION
●組立て前の注意
BEFORE YOU BEGIN
●本体の組立て
ASSEMBLY
●分解図
EXPLODED VIEW
●取扱いの注意
OPERATING YOUR MODEL SAFETY
●パーツリスト
PARTS LIST
●飛行手順の注意
FLIGHT MANUAL
WINGSPAN: 1360mm (53.54")
This radio control model is not a toy!
For Advanced Flyers
THE FINEST RADIO CONTROL MODELS
R
INSTRUCTION MANUAL
2
3
3 ~ 18
19
20
21
24
1:6 Scale Radio Controlled Super Quality Series .50 Engine Powered Airplane
No.11852 / No.11852YS
Before Begining assembly, please read these instructions thoroughly.
※製品改良のため、予告なく仕様を変更する場合があります。
© 2005 KYOSHO CORPORATION／禁無断転載複製
安全のための注意事項
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●飛行して楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
組立／取扱説明書
上級者向
※組立てる前にこの説明書を良くお読みになり十分に理解してください。
目 次 INDEX
UNDER SAFETY PRECAUTIONS
●First-time builders should seek the advice of experienced
modellers before beginning assembly and if they do not fully
understand any part of the construction.
●Assemble this kit only in places out of childrenÕs reach!
●Take enough safety precautions prior to operating this model.
You are responsible for this modelÕs assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
オキザリス 50
OXALYS 50

1
＊プロポの取扱い方は、プロポに付属の説明書を参考にしてください。
For handling the radio properly, refer to its instruction manual.
■カッターナイフ
Sharp Hobby Knife
■＋ドライバー（大、中、小）
Phillips Screwdriver (L, M, S)
■ドリル、リューターなど。
Drill, Handgrinder
■ラジオペンチ
Needle Nose Pliers
■キリ
Awl
■棒ヤスリ
File
■3mm 六角レンチ
Wrench
■ハサミ
Scissors
2
エンジン、プラグ及びマフラー
■飛行機用エンジン
Model Airplane Engine
■マフラー
Muffler
Engine, Glow Plug and Muffler
2-stroke .46~.50
4-stroke .52~.63
■プラグ
Glow Plug
■ニッパー
Wire Cutters
3
燃料、始動用具
Required for engine starting:
■燃料ポンプ
Fuel Pump
■プラグレンチ
Plug Wrench
■エルロン用 延長コード…2本
2 aileron extension cords
5
■グロー燃料
Glow engine fuel only.
MODEL
ENGINE
FUEL
6
SILICON
Epoxy A
Epoxy B
■瞬間接着剤
Instant Glue
■エポキシ接着剤 (30分硬化型)
Epoxy Glue (30 minutes type)
■シリコンシール剤
Silicon Glue
接着剤
Glue
プロペラ及び スピンナー
＊ご使用になるエンジンに合った
サイズをお買い求めください。
Purchase a propeller that
will match your engine.
Propeller and Spinner
下記商品のメーカー、サイズ等は、販売店とご相談ください。
CAUTION: For details concerning the equipment listed below
(size, maker, etc.), check with your hobby shop.
警告
空用(飛行機用)のプロポセット(4チャネル以上)を必ず使用
してください。(空用以外使用禁止)
CAUTION: Only use a minimum 4 channel radio for aircraft!
(No other radio may be used!)
ガソリンや灯油は使用禁止
WARNING: Normal gasoline
cannot be used with
glow engines.
警告
注意
2サイクル .46〜.50
4サイクル .52〜.63
さらに用意すると良いもの
■エンジン始動用スターター
Engine Starter
■スターター用12Vバッテリー
12V Battery (for starter)
Other equipment for enhancing
airplane operation & performance
■燃料フィルター
Fuel Filter
■ウレタン塗料 (クリヤー)
Polyurethane paint (Clear)
■スピンナー
Spinner(62mm）
7
■プロペラ
Propeller
4■シリコンチューブ
Fuel line
■PPパイプ
PP Pipe
■スポンジシート
Sponge Sheet
4チャネル以上の飛行機用無線操縦機（プロポ）セット
5サーボ：標準サーボ x5を使用。
特にサーボモーターは、充分なトルクを持ったものを
使用してください。
A minimum 4 channel radio for airplanes (with 5
standard servos), and nicad or alkaline batteries are
required.
＋
−
■ワンタッチプラグヒートセット
One-touch Plug Heater Set
キットの他にそろえる物（別購入品） REQUIRED FOR OPERATION (Not included in kit!)
組立に必要な工具（別購入品） TOOLS REQUIRED (Purchase separately!)
＊これ以上のパワーのある
エンジンは使用しないで
ください。
(内径2.3mm) A B
■マジックファスナー
Velcro
2

1
2
3
BEFORE YOU BEGIN
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
Symbols used throughout this instruction manual, comprise:
Read through the manual before you begin, so you will have an overall idea of what to do.
Warning!
Main Wing
3
1Main Wing
Make certain the hinges are adequately secured with glue.
If they come loose in flight accidents may result.
Aileron
Note the direction.
Secure nylon hinges with instant
glue, being careful not to glue the
wing and aileron together.
Align the center line of main wing
with aileron.
x2
3mm
Apply epoxy glue.
Assemble as many
times as specified.
Assemble in the
specified order.
Pay close attention here!
Assemble left and right
sides the same way.
Drill holes with the
specified diameter.
Apply instant glue
(CA glue, super glue).
Must be purchased
separately!
Cut off shaded portion.
Warning!
Do not overlook
this symbol!
Ensure smooth, non-binding
movement when assembling.
< >Top view.
フィルムのたるみ止めやはがれ止めのために、クリヤーウレタン塗装を行ってください。
You can keep the covering film from wrinkling or peeling by spraying the plane with clear polyurethane.
低温
low setting
あて布をしたアイロンを低温であて、
必要に応じて温度を上げてゆく。
温度を上げすぎるとフイルムが溶ける
ので注意する
Use an iron covered with a cloth!
Start at low setting. Increase the set--
ting if necessary. If it is too high, you
may damage the film.
あて布
with cover (cloth)
完成機に貼ってあるフィルムは 、 温度や湿度など気候
条件が工場組立の時から変化すると 、 多少タルミが出
ることがあります。飛行には、さしつかえありませんが、
アイロンをあてると タルミ がとれます。
The pre-covered film on ARF kits may wrin-kle due to
variations of temperature. Smooth out as explained
at right.
主翼
主翼
エルロン
確実に接着する。
飛行中にはずれると操縦不可能になり事故につながります。
向きに注意。
低粘度瞬間接着剤がヒンジにしみ
こむ様にして確実に接着する。
主翼とエルロンの中心を合わせる。
組立て前の注意
エポキシ接着剤で接着する。
２セット組立てる（例）。番号の順に組立てる。
注意して組立てる所。 可動するように組立てる。
左右同じように組立てる。
3mmの穴をあける（例）。 瞬間接着剤で接着する。別購入品。
をカットする。
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、
当社「ユーザー相談室」までご連絡ください。
説明書に使われているマーク
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
重要な注意事項が
あるマークです。
必ずお読みください。
< >主翼上面

4
Do not overlook this symbol!
Warning!
Apply epoxy glue.Drill holes with the
specified diameter.
3.2 mm
Cut off shaded portion.
3Main Wing
Cut away film only, here.
Mark a line down the center.
Cut away film only, here.
Cut away film only, here.
Cut away covering film
only in these locations.
< >Top view.
Top
Front
2Main Wing
Warning!
Pull out strings.
Ensure that the two wing halves are
securely glued together with epoxy.
Cut away covering film
only in these locations.
Pull out strings.
Use epoxy glue
to fill the opening.
Dihedral.
Stretch string across.
2.5mm
Pay close attention here!
12mm
4mm
3.2 mm
Note the direction.
< >Bottom view.
< >Top view.< >Bottom view.
Cut away film
only, here.
Align to top of main wing,
and make two holes.
重要な注意事項があるマークです。
必ずお読みください。
エポキシ接着剤で接着する。3.2mmの穴をあける（例）。
をカットする。
主翼
接着面のフィルムのみカット。
中心に線を引く。
サーボの大きさに合わせて
フィルムのみカット。
サーボの大きさに合わせ
てフィルムのみカット。
< >主翼下面
主翼
フィルムのみ。
フィルムのみ。
糸を出す。
糸を出す。
糸を張る。
< >主翼上面
上
前
確実に接着する。
飛行中にはずれると操縦不可能になり
事故につながります。
すき間をエポキシ
接着剤で充填する。
上反角。
注意して組立てる所。
向きに注意。
< >主翼上面< >主翼下面
フィルムのみ。
主翼上面の穴をガイド
にして穴を開ける。

5
Must be purchased separately!
Do not overlook this symbol!
Warning!
Assemble left and right
sides the same way.
Cut off shaded portion.
5Aileron Rod
Aileron Rod
Supplied with
the servo.
x2
x2
Bend.
Mark the spot to attach.
Neutral
x2
Assemble as many times
as specified.
4Main Wing
Aileron Servo
Pull out servo cord with string.
Tie the string.
Servo extension cords
< >Bottom view.
Aileron Servo
Supplied with the servo.
Supplied with the servo.
Servo extension cords
1.5 mm
2mm
1.5 mm
1
1
Tie the string.
4
4
Warning!
Set all screws securely. If they come
off during flight you will lose control
of your aircraft!
2
5
6
4
7
1
2
3
2
3
2x20mm
4
2 x 20mm
Screw
Drill holes with the
specified diameter.
1.5 mm
Assemble in the specified order.
approx. 16mm
2mm
別購入品。 重要な注意事項があるマークです。
必ずお読みください。
左右同じように組立てる。
をカットする。
エルロンロッド
エルロンロッド
サーボ付属のビス
曲げる。
印をつける。
ニュートラル
２セット組立てる（例）。
主翼
< >主翼下面
エルロンサーボ
エルロンサーボ
糸とサーボコードを引き出す。
糸を結ぶ。
糸を結ぶ。
サーボ延長コード
サーボ延長コード
サーボ付属。
サーボ付属。
確実に取り付ける。
飛行中にはずれると操縦不可能になり
事故につながります。
ビス
約16mm
1.5mmの穴をあける（例）。
番号の順に組立てる。

6
Apply epoxy glue.
Cut off shaded portion.

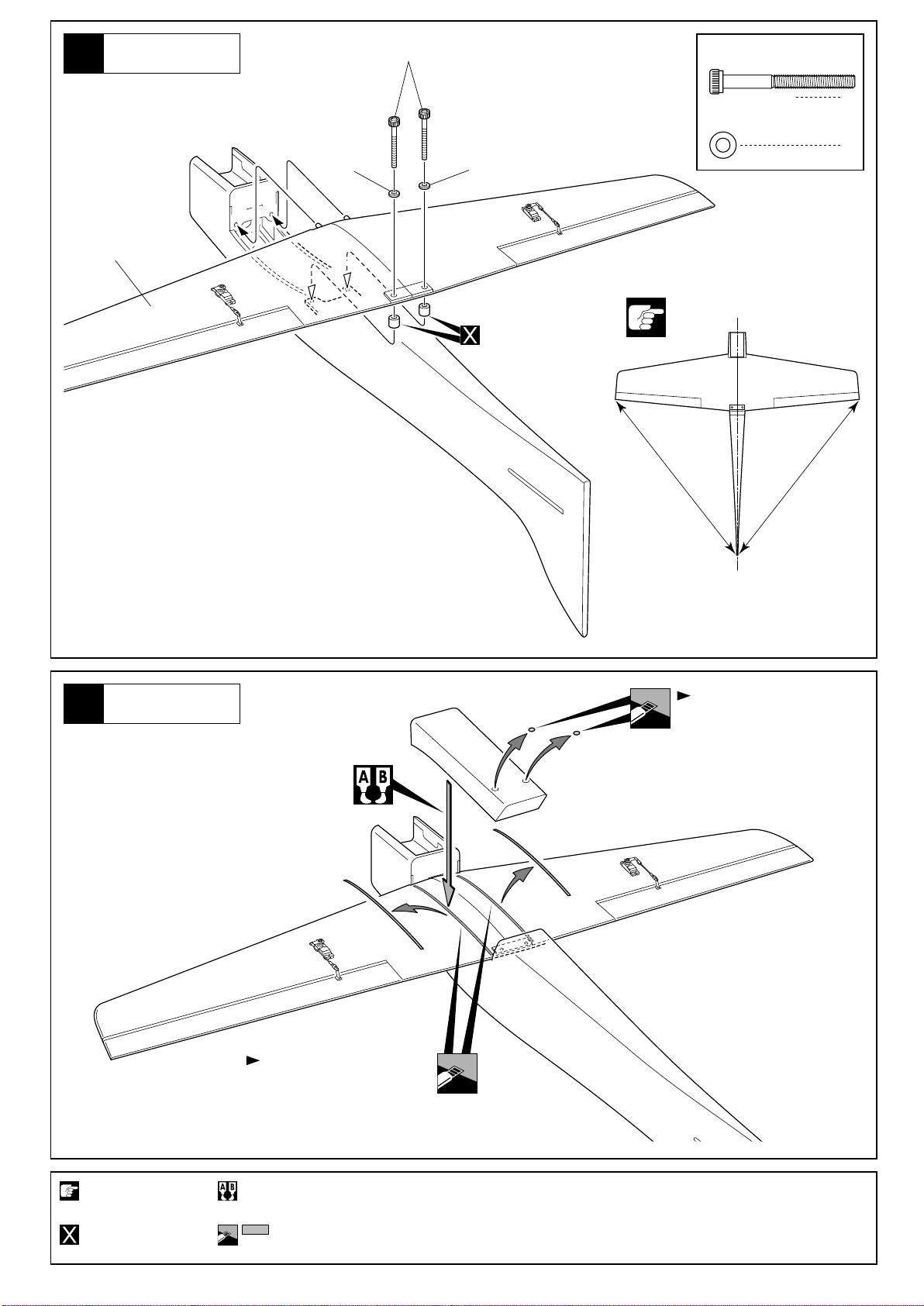

7Main Wing Cut away film only, here.
Cut away film only, here.
6Main Wing
< >Bottom view.
A = AÕ
2
3 x 30mm
Cap Screw
3mm
Washer
3mm 3mm
3x30mm
Pay close attention here!
A AÕ
2
Must be purchased separately!
Sillicone tube
エポキシ接着剤で接着する。
をカットする。
主翼 フィルムのみ。
接着面のフィルムのみカット。
主翼
< >主翼下面
キャップビス
ワッシャー
注意して組立てる所。
別購入品。
シリコンチューブ

7
Assemble left and right
sides the same way.
Drill holes with the
specified diameter.
4mm
Cut off shaded portion.

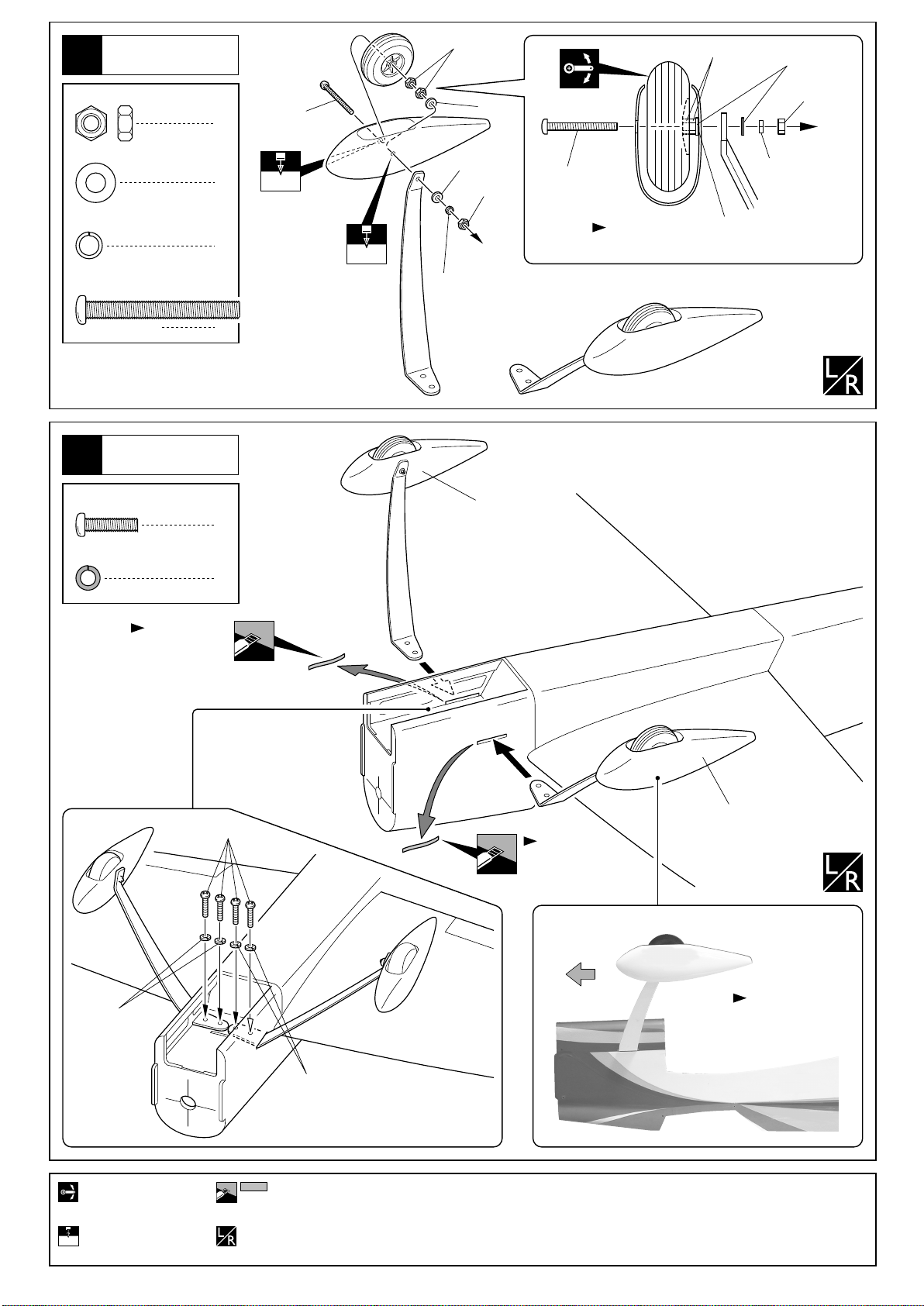

9Main Landing Gear
8Main Landing Gear
Fix tank in fuselage with silicon glue.
4
3mm
Spring Washer
4mm
Spring Washer
4
3 x 12mm
Screw
6
4mm
Nut
Nut
Nut
4
4mm
Washer
Washer
2
4 x 35mm
Screw
Cut away film
only, here.
Cut away film
only, here.
4mm
4mm
4mm
4mm
4mm
4mm
4mm
4mm
3mm
3mm
3x12mm
4x35mm
4x35mm
4mm
7mm
Front
Ensure smooth, non-binding
movement when assembling.
< >For Left
< >For Left
< >For Right
< >For Right
Note the direction.
2
4mm
Spring Washer
Spring Washer
左右同じように組立てる。
4mmの穴をあける（例）。
をカットする。
メインギヤ
メインギヤ
スプリングワッシャー
スプリングワッシャー
ビス
ナット
ナット
ナット
ワッシャー
ワッシャー
ビス
フィルムのみ。
フィルムのみ。
シリコンシール剤で固定する。
前
可動するように組立てる。
< >左側用
< >左側用
< >右側用
< >右側用
向きに注意。
スプリングワッシャー
スプリングワッシャー

8
Do not overlook this symbol!
Warning!
Assemble left and right
sides the same way.
Cut off shaded portion.

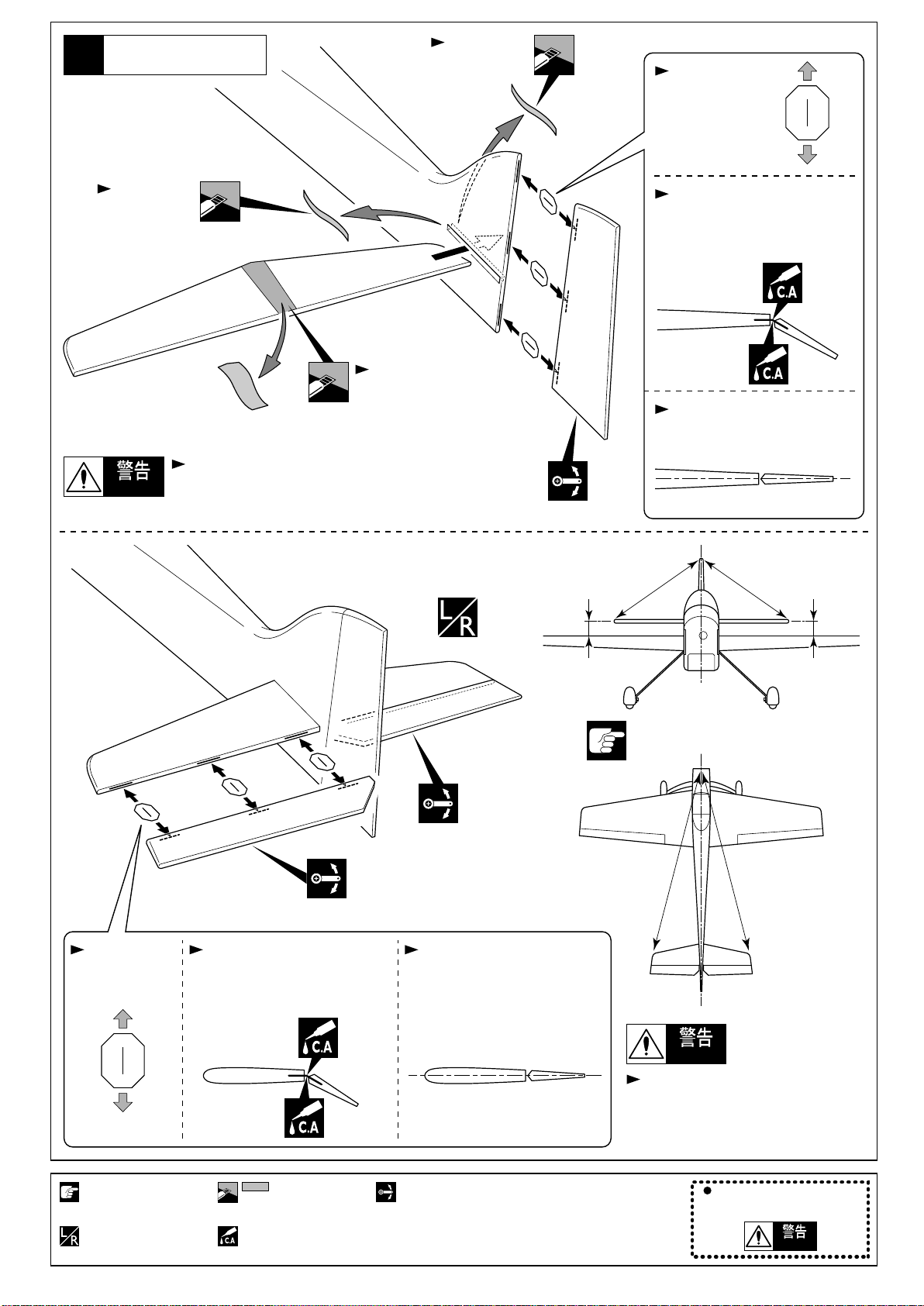

10
Vertical / Horizontal Tail
Cut away film
only, here.
Cut away film
only, here.
Warning!
Warning!
Make certain plane is aligned accurately per the diagram.
A mis-aligned plane can fly erraticaliy and cause accidents.
Make certain plane is aligned accurately
per the diagram. A mis-aligned plane
can fly erraticaliy and cause accidents.
A = AÕ B = BÕ
C = CÕ
Secure nylon hinges with instant
glue, being careful not to glue the
wing and aileron together.
Align the center line of vertical
with rudder.
Note the direction.
Secure nylon hinges with instant
glue, being careful not to glue the
wing and aileron together.
Align the center line of horizontal
tall with elevator.
Note the direction.
Cut away film
only, here.
Pay close attention here!
Apply instant glue (CA glue, super glue).
Ensure smooth, non-binding
movement when assembling.
C
A AÕ
B BÕ
CÕ
重要な注意事項があるマークです。
必ずお読みください。
左右同じように組立てる。
をカットする。
垂直 / 水平尾翼
フィルムのみ。
フィルムのみ。
接着面のフィルム
のみカット。
確実に接着する。
飛行中にはずれると操縦不可能になり事故につながります。
確実に接着する。飛行中にはずれると
操縦不能になり事故につながります。
低粘度瞬間接着剤がヒンジにしみ
こむ様にして確実に接着する。
垂直尾翼とラダーの中心を合わせる。
向きに注意。
低粘度瞬間接着剤がヒンジにしみ
こむ様にして確実に接着する。
水平尾翼とエレベーターの
中心を合わせる。
向きに注意。
注意して組立てる所。
瞬間接着剤で接着する。
可動するように組立てる。

9
Do not overlook this symbol!
Warning!
Drill holes with the
specified diameter.
5mm
12
Engine Mount
Align holes on the engine
mount and make marks
for each of the four holes.
Engine shaft line
To allow side thrust, the engine's shaft line is not positioned
down the center of the bulkhead.
Make marks according to
dimensions of engine used.
Apply epoxy glue. Cut off shaded portion.
11
Tail Gear
Cut away film only, here.
Warning!
Securely glue together. If coming
off during flights, you may lose
control and lead to accidents.
40mm
2x8mm
2x5mm
3x3mm
2
2 x 8mm
TP Screw
2
2
3
4
1
4
3
1
4
5
6
3mm
Assemble in the specified order.
A2A2
A
1mm
4-stroke engine without
pump.
4-stroke engine with
pump.
2-stroke engine
Pay close attention here!
Mark
Align the Mark on the
engine mount to the
lateral line on the bulkhead.
1
3 x 3mm
Set Screw
1
2 x 5mm
Screw
A A
Engine mount position
5mm 5mm
重要な注意事項があるマークです。
必ずお読みください。
5mmの穴をあける（例）。
エンジンマウント
エンジンマウントの穴
に合わせてそれぞれ4カ
所印を付ける。
エンジンシャフトライン
エンジンマウント取付位置
搭載するエンジンの寸法に合
わせて印を付ける。
サイドスラストが付くために、エンジンシャフトラインは
バルクヘッドの中心ではありません。
エポキシ接着剤で接着する。 をカットする。
テールギヤ
フィルムのみ。
確実に接着する。
飛行中にはずれると操縦不可能に
なり事故につながります。
TPビス
番号の順に組立てる。
4サイクルポンプ無し
エンジン
4サイクルポンプ付き
エンジン
2サイクルエンジン
マーク
バルクヘッドの横ラインに
エンジンマウントのマーク
を合わせる。
注意して組立てる所。
セットビス
ビス

10
13
Engine Mount
14
Fuel Tank
Fix with silicone glue.
2.6x18mm 5mm
After confirming the posi-tion of the fuel tank's internal
parts(see front view), insert and tighten the screw.
Sillicone tube
Use a rod to align and install the
Mount Nut as per the illustration.
Hold Mount Nut with finger, and
temporarily insert washer & screw.
After inserting, remove screw
and washer.
Fuel Tank
Fuel Tank
1
2.6 x 18mm
Screw
For 4- stroke engine without pump. For 2- stroke engine.
Fuel Tank For 4-
stroke engine without pump. Page 10 14
For 4- stroke engine with pump. Page 11 15
For 2- stroke engine. Page 10
14
4
4mm
Mount Nut
Mount Nut 4
4 x 20mm
Screw
2
4mm
Washer
Apply epoxy glue between Firewall and Bulkhead
from inside of fuselage.
4x20mm
4x20mm
4mm
4x20mm
3
4
2
1
Assemble in the specified order.
x4
x4
Assemble as many times
as specified.
エンジンマウント
燃料タンク
シリコンシール剤で固定する。
シリコンチューブ
向きを確認してしめ込む。
ロッド・棒などをガイドに図の
ようにマウントナットを入れる。
マウントナットを指で押さえ
ながらワッシャーとビスを
締め込み仮固定します。
仮固定後ワッシャーとビス
を外します。
燃料タンク
燃料タンク
ビス
4サイクルポンプ無しエンジンの場合 2サイクルエンジンの場合
燃料タンク 4サイクルポンプ無しエンジンの場合 10ページ
14
4サイクルポンプ付きエンジンの場合 11ページ
15
2サイクルエンジンの場合 10ページ
14
マウントナット
マウントナット
ビス ワッシャー
胴体内のバルクヘッドのコーナーにエポキシ接着剤
を塗り、ドライヤーで温めてしみ込ませる。
番号の順に組立てる。４セット組立てる（例）。

11
Drill holes with the specified
diameter.
3.2 mm
Apply epoxy glue.
Silicone Glue
Fuel Tank
15
Fuel Tank
Fuel Tank
2.6x18mm
5mm
After confirming the posi-tion of the fuel tank's internal
parts(see front view), insert and tighten the screw.
Sillicone tube
1
2.6 x 18mm
Screw
Front
For 4- stroke engine with pump.
16
Engine Mount
Side View
Refer to engine's instruction manual
and set up piping.
3x25mm3x25mm
3mm
3mm
3mm
3mm
3mm
3mm
3mm
3.2 mm
3.2 mm
Throttle Rod
PP Pipe
Engine
4
3mm
Spring Washer
Spring Washer
Spring Washer
4
3 x 25mm
Cap Screw 4
3mm
Washer
3mm
Nut 4
Engine Mount
3mm
3mm
3x25mm
3mm
118mm
3mm
Temporarily install the engine and make a hole for the throttle
rod by aligning with the position of the throttle lever.
Pictures show 4-stroke engine without pump, but engines with pump or 2-stroke engines are installed same way.
Must be purchased separately!
Assemble left and right
sides the same way.
Align to same dimensions as shown above.
Align to engine and make 3.2mm holes.
1
2
4
3
Assemble in the specified
order.
3.2mmの穴をあける（例）。エポキシ接着剤で接着する。
シリコンシール剤
燃料タンク
燃料タンク
燃料タンク
シリコンチューブ
向きを確認してしめ込む。
ビス
前
4サイクルポンプ付きエンジンの場合
エンジンマウント
エンジンの取扱説明書にしたがって、
配管を行ってください。
横から見た図
エンコンロッド
PPパイプ
エンジン
スプリングワッシャー
スプリングワッシャー
スプリングワッシャー
キャップビス ワッシャー
ナット
エンジンマウント
エンジンを仮止めし、スロットルレバーの
位置に合わせてエンコンロッドの穴を開ける。
写真・イラストは4サイクルポンプ無しエンジンですが、ポンプ付きエンジン・2サイクルエンジンも同様に取付けを行います。
別購入品。
左右同じように組立てる。
上図の寸法に合わせる。
エンジンに合わせ3.2mmの穴を開ける。
番号の順に組立てる。

12
Must be purchased separately!
Drill holes with the
specified diameter.
2mm
17
Servo
Rudder ServoThrottle Servo Elevator Sarvo
Throttle Rod
< >Throttle Servo < >Rudder Servo < >Elevator Sarvo
Supplied with the servo. Supplied with
the servo.
Supplied with
the servo.
Refer to the pictures below and install each servo.
approx. 13mm approx. 13mmapprox. 13mm
18
Linkage
1
3 x 3mm
Set Screw
1
Linkage Stopper
1
Nut
3x3mm
2mm
Throttle Servo
2mm
Switch
Cut off shaded portion.
x3
Assemble as many times
as specified.
approx. 16mm
2mm2mm
Supplied with
the servo.
Supplied with
the servo.
x3
Use the remaining pipe at step . 20
1
2mm
Washer
ワッシャー
別購入品。
2mmの穴をあける（例）。
サーボ
ラダーサーボスロットルサーボ
スイッチ
スロットルサーボ
エレベーターサーボ
エンコンロッド
< >スロットルサーボ < >ラダーサーボ < >エレベーターサーボ
サーボ付属。 サーボ付属。 サーボ付属。
下記の図を参照し、各サーボを取付けます。
約13mm 約16mm
約13mm約13mm
リンケージ
セットビス
リンケージストッパー
ナット
をカットする。
３セット組立てる（例）。
サーボ付属。
サーボ付属。
残りのパイプを で使用する。 20
Front
前

13
Drill holes with the
specified diameter.
3mm
3 x 40mm
Screw
2
3mm
Washer
3mm
Nut
3mm
3mm
Washer
3mm
Washer
Nut
3mm
Nut
2
4
2 x 20mm
Screw
2x20mm
95mm
6mm
3mm
3mm
3mm
3mm
3x40mm
3mm
2mm
2x20mm
2mm
< >Top view.
19
Vertical / Horizontal Tail
1
3mmの穴をあける（例）。
ビス
ワッシャー
ナット
ワッシャーワッシャー
ナットナット
ビス
< >尾翼上面
垂直 / 水平尾翼

14
Apply epoxy glue.
Assemble left and right
sides the same way.
Cut off shaded portion.

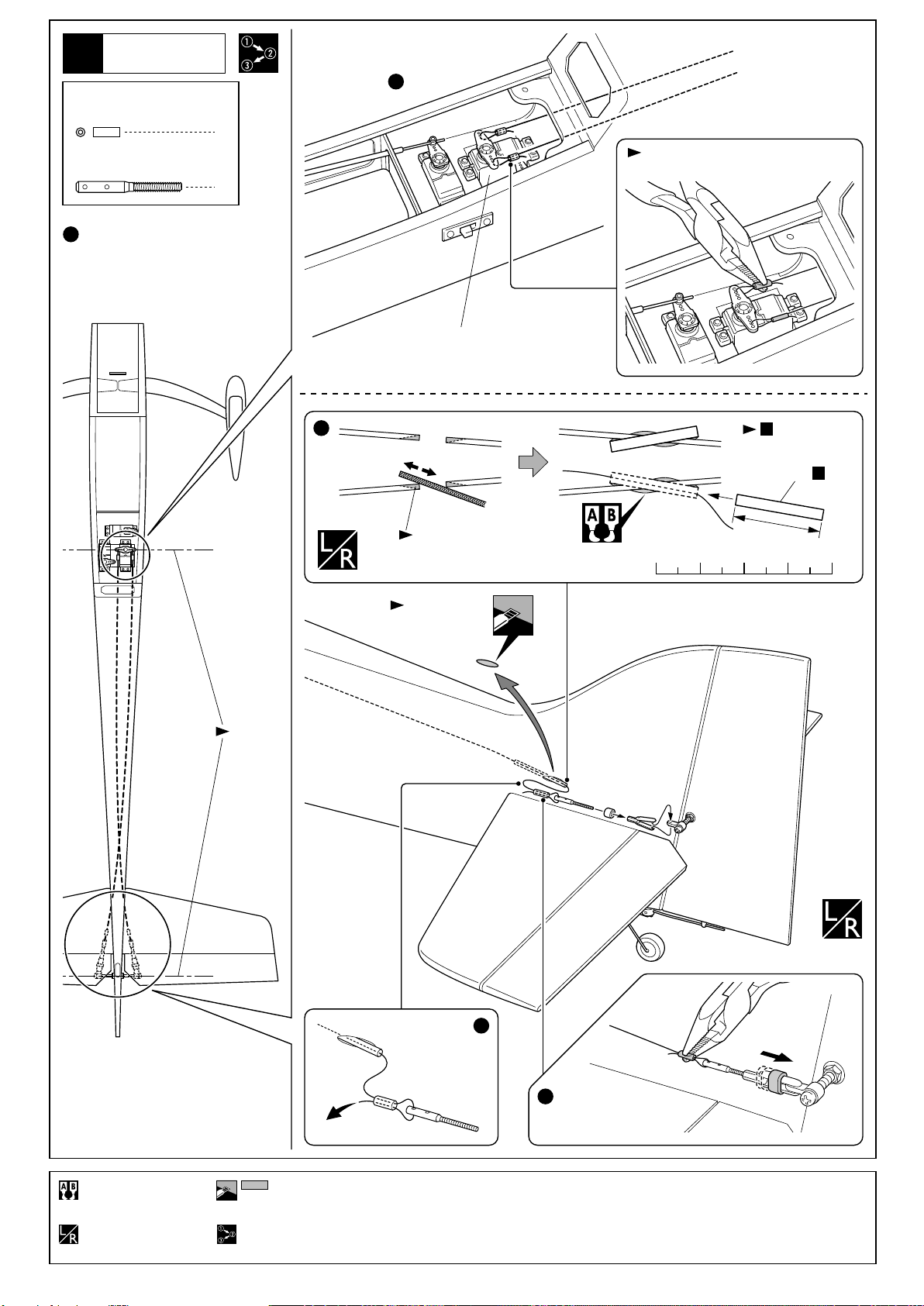

20
Rudder Rod
Cut away film
only, here.
40mm20 3010 0
4
Brass Pipe
Wire Adjuster
2
40mm
File down on an angle.
Left over pipe
from step .
Fasten as per illustration.
Fasten as per illustration.
Rudder Servo
Parallel
Position servos in neutral before
commencing this step.
4
5
1
2
3
Assemble in the specified order.
18
エポキシ接着剤で接着する。
左右同じように組立てる。
をカットする。
ラダーロッド
フィルムのみ。
真鍮パイプ
ワイヤーアジャスター
棒ヤスリで斜めに削る。
で使用した
残りのパイプ。
図の様に固定する。
図の様に固定する。
ラダーサーボ
平行
サーボのニュートラルを出して
作業を行う。
番号の順に組立てる。
18

15
Must be purchased
separately!
Assemble left and right
sides the same way.
Cut off shaded portion.
22
Elevator Rod
21
Elevator Rod
Heat-shrink Tube
Beware of the flame!
Bend at end of rod.
Be careful not to scorch the heat-shrink tube!
Slide heat shrink tubes over linkage rods
and use a shrink covering heat gun or
similar to secure (shrink) them in place.
Position servos in neutral,
then bend the rods.
2mm
2mm
2mm
Pay close attention here!
Drill holes with the
specified diameter.
2mm
Apply instant glue
(CA glue, super glue).
Cut away film
only, here.
File down with the hole on an
angle so the rods move smoothly.
1
2
3
Assemble in the specified order.
Elevator Servo
5
4
エレベーターサーボ
別購入品。
左右同じように組立てる。
をカットする。
エレベーターロッド
エレベーターロッド 折り曲げる。
収縮チューブ
チューブを燃やさないように注意して暖めて収縮させる。
サーボのニュートラルを
出してロッドを曲げる。
火気に注意。
火気に注意。
注意して組立てる所。
2mmの穴をあける（例）。
瞬間接着剤で接着する。
フィルムのみ。
ロッドがスムーズに動くように、
棒ヤスリで穴を斜めにする。
番号の順に組立てる。

16
Pay close attention here!
Must be purchased
separately!
Do not overlook this symbol!
Warning!
Drill holes with the
specified diameter.
2mm
Cut off shaded portion.
24
Cowling Trim the cowling so it will match your engine.
2.6x8mm
2.6x8mm
1~2mm
4
2.6 x 8mm
TP Screw
2mm
2mm
23
Battery
Make certain parts are aligned accurately
and play is reduced to a minimum.
Tighten screws securely.
Battery
Receiver
Receiver
Battery
Warning!
Foam PadFoam Pad
Bind with adhesive
tape.
Bind with adhesive tape.
An end cap for engine pipe is included.
To use, please refer to engine's
instruction manual.
Fuel Tank
Battery
Receiver
4-stroke w/o Pump, & 2-stroke Engines. For 4- stroke Engine with pump.
Refer to engine's instruction
manual and install muffler.
注意して組立てる所。
別購入品。
重要な注意事項があるマークです。
必ずお読みください。
2mmの穴をあける（例）。
をカットする。
カウリング 使用するエンジンに合わせてカウリングをカットする。 TPビス
バッテリー
バッテリー
バッテリー 受信機
受信機
確実に取り付ける。
飛行中にはずれると操縦不可能になり
事故につながります。
テープ等で止める。
テープ等で止める。
スポンジスポンジ
配管チューブのエンドキャップが
付いています。
エンジンの取扱説明書を参照して、
使用してください。
燃料タンク
バッテリー
受信機
4サイクルポンプ無し・2サイクルエンジンの場合 4サイクルポンプ付きエンジンの場合
エンジンの取扱説明書を参照
して、マフラーを取り付けます。

17
26
Decal Apply included decals. For the correct placement of decals, please refer to box top.
Drill holes with the
specified diameter.
2mm
25
Canopy
2.6x8mm
2.6x8mm 4
2.6 x 8mm
TP Screw
2mm
2mm
< >Decal
デカール 付属のデカールはパッケージ を参考に貼ってください。
2mmの穴をあける（例）。
キャノピー TPビス
< >デカール

18
Pay close attention here!
Do not overlook this symbol!
Warning!
27
Adjustment
28
C of G position
Reference point for
diagram at right.
Reference point for
diagram at right.
Reference point for
diagram at right.
Reference point for
diagram at right.
Reference point for
diagram at right.
RUDDER
AILERON
ELEVATOR
50mm
50mm
15mm
15mm
10mm
10mm
Warning! Do not fly before confirming the correct location of the CG.
If the CG is incorrect, you lose control of your airplane which
leads to accidents!
In order to obtain the CG specified, reposition
the receiver and other equipment.
Adjust the travel of each control surface to the values in the diagrams.
CG
210~185mm
注意して組立てる所。 重要な注意事項があるマークです。
必ずお読みください。
蛇角調整
重心位置
測定位置
測定位置
測定位置
測定位置
測定位置
ラダー
エルロン
エレベーター
重心のチェックをする前に飛行は、おこなわない。
重心位置が正しくないと操縦不能になり事故につながります。
図の位置に重心が来るように、受信機等
を前後に移動し、重心位置を合わせる。
重心位置
図の様に各舵が動くように調整する。図の動作量は通常の飛行に適した舵角です。

RR
R
R
R
R
No.11852 Oxalys 50 PRINTED IN CHINA
19
EXPLODED VIEW
Screw
2 x 5mm
Screw
2.6 x 18mm
Set Screw
3 x 3mm
Set Screw
3 x 3mm
Cap Screw
3 x 30mm
TP Screw
2 x 8mm
TP Screw
2.6 x 8mm
TP Screw
2.6 x 8mm
TP Screw
2.6 x 8mm
TP Screw
2.6 x 8mm
Mount Nut
4mm
Nut
3mm
Nut
3mm
Washer
3mm
Screw
3 x 40mm
Screw
2 x 20mm
Screw
3 x 25mm
Screw
4 x 20mm
Screw
2 x 20mm
Screw
2 x 20mm
Screw
2 x 20mm
Nut
3mm
Nut
4mm
Washer
4mm
Washer
3mm
Washer
3mm
Cap Screw
3 x 30mm
Washer
3mm
Spring Washer
4mm
Spring Washer
3mm
Spring Washer
3mm
Screw
3 x 12mm
Screw
4 x 35mm
Nut
4mm
分解図
ビス
ビス
セットビス
セットビス
キャップビス
TPビス
TPビス
TPビス
TPビス
TPビス
マウントナット
ナット
ビス
ビス
ビス
ビス
ビス
ビス
ビス
ワッシャー
ナット
ナット
ビス
ビス
ワッシャー
ワッシャー
ワッシャー
キャップビス
ワッシャー
スプリングワッシャー
スプリングワッシャー
スプリングワッシャー
ナット
ナット

20
Do not overlook this symbol!
Warning!
*This aircraft is for intermediate to advanced builders and flyers only. Beginners cannot fly and building this aircraft.
*This aircraft has been flight tested with snap-rolls and other aerobatic maneuvers. However, repeated violent
maneuvers may overstress the airframe. Please fly in a way that will not overstress the airframe.
*Repeated flying can cause stress cracks to appear in the wood and joints. Please inspect after each flight. If any
abnormalities are noted, repair immediately before the next flight to avoid accidents.
*Glue joints become loose even though they appear to be tight. If you notice irregular flight, investigate the cause
and repair it before the next flight.
*As for linkages, inpropely assembling then can result in binding or loose control surfaces. This can cause flutter
and aircraft control problems. Make sure all linkages are tight and control surfaces move properly before flying.
*This aircraft is designed for 2-stroke .46~.50 / 4-stroke .52~.63 sized engines only. Using larger, more powerful
engines is not safe and may result in airframe failure. Do not exceed the recommended engine size or engage in
extreme aerobatic maneuvers.
Be sure to read it !
Warning!
MEMO
重要な注意事項があるマークです。
必ずお読みください。
必ずお読みください。
●この機体は上級者を対象にしていますので、初心者の方は製作、飛行ともできません。
●この機体は、充分な飛行テストを行っていますが、スロットルを全開にしたままのやスナップロールや、急降下後の急な
引き起こしなど、機体に大きな負荷をかけるような飛行をおこなうと、場合によっては空中分解することもあります。過
大な負荷を機体にかけないように飛行させてください。
●飛行の状況によっては機体にかかる負荷が蓄積し、だんだん機体の強度が低下する場合があります。飛行ごとの点検をお
こない、わずかでも異常が見られた場合は飛行を中止し、必要な補強をして安全飛行につとめてください。
●完璧に完成したように見えても、組み立ての状況によっては内部に接着不良のある場合があります。飛行中にわずかでも
異常を感じたらただちに着陸させ、原因を解明し、安全飛行につとめてください。
●リンケージパーツは、組み立ての状況によってはたわみやガタの出る場合があります。これらは動翼のフラッターの原因
となる要素です。機体完成後、わずかでも不安があれば必要な修正をして、安全飛行につとめてください。
●この機体は、2サイクル.46〜.50／4サイクル.52〜.63エンジン用に設計されていますのでこれ以上のエンジンを使用し、
過激な飛行をおこなうと破損するだけでなく、大変危険ですので絶対におやめください。
