LaserLiner SensoLite 410 User manual

magnetic
SensoLite 410
IP 67
NO
TR
RU
UK
CS
ET
LV
LT
RO
BG
EL
DE
EN
NL
DA
FR
IT
PL
FI
SV
02
07
12
17
22
32
37
42
52
ES
27
PT
47

02
Hochleistungs-Laserempfänger mit extra großem
Empfangsbereich für rote und grüne Rotationslaser
– Extrem lange Laser-Empfangseinheit für schnelles Erfassen des Laser auf
großen Distanzen
– LC-Displays auf Vorder- und Rückseite sowie akustische Melodien zeigen
die Höhe des Laserstrahls an.
– Für die Fernerkennung gibt es sehr helle 3-farbige LED‘s. Diese sind vorne,
hinten und seitlich angeordnet.
– Extrem lauter Piezo-Summton möglich
– Starke Kopf- und Seitenmagneten
– Empfangsbereich 400 m für rote Laser, 400 m für grüne Laser
– Robuste Ausführung
DE
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-
und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise
im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen
Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-
wahren und bei Weitergabe des Gerätes mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Baulich darf das Gerät nicht verändert werden.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagneti-
sche Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an
Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu
beachten. Die Möglichkeit einer gefährlichen Beeinussung oder Störung von
und durch elektronische Geräte ist gegeben.

SensoLite 410
03
DE
OFF
VER
712
911 1013 8
14
2
1
22
21
20
15
16
17
19 18
3 4
5
6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

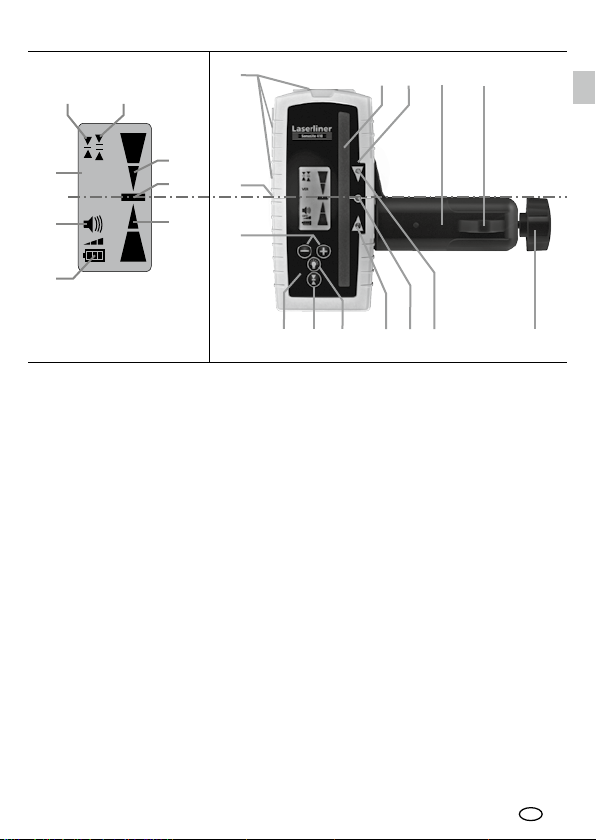

Umlaufende Markierungsnut
Magnete
Empfangsfeld Laserstrahl
Verbindungsschraube /
Lautsprecher (Rückseite)
Universalhalterung
Libelle
Befestigungsschraube für
Messlatten
Rote LED (Fernerkennung)
Grüne LED (Fernerkennung)
Blaue LED (Fernerkennung)
Beleuchtung der LCD-Anzeige /
Eingeschaltete Beleuchtung
schaltet die LED's 8,9,10 aus
Gerät einschalten /
Umschaltung: Feinbereich,
Freihandbereich /
Gerät ausschalten:
Taste 3 Sek. lang drücken
Batteriefach (Rückseite)
Lautstärke einstellen /
Versus-Funktion: Tasten
gleichzeitig drücken
Handempfänger unter
Laserniveau
Exakt im Laserniveau
Handempfänger über
Laserniveau
Freihandbereich: Anzeige mit
größerer Toleranz, für grobes
Ausrichten von Hand
Feinbereich: Anzeige mit
kleinerer Toleranz, für feines
Ausrichten (z.B. mit Messlatten)
Anzeige Versus-Funktion
Anzeige Lautstärke
Anzeige Batterieladezustand
LCD-Anzeige
(Vorder- und Rückseite)

04
DE
+
–

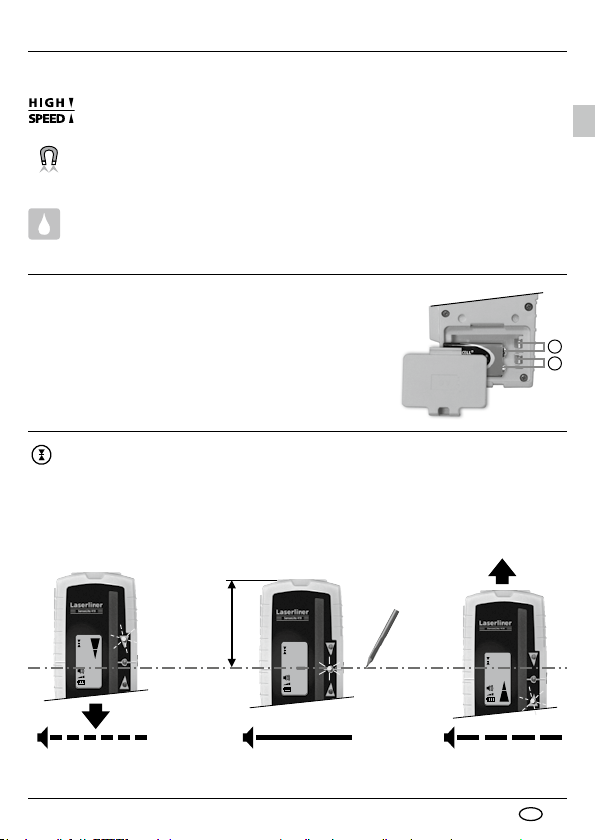

Besondere Produkteigenschaften
Der Empfänger ermöglicht schnelle Reaktionszeiten – schnelles
Erkennen spart Arbeitszeit.
magnetic Optimales Arbeiten wird bei einer Vielzahl der Messgeräte durch
magnetische Haftung ermöglicht. Die Hände sind für andere Arbeitsabläufe frei.
IP 67
Schutz vor Staub und Wasser – Das Gerät zeichnet sich durch
besonderen Schutz vor Staub und Regen aus.
Einsetzen der Batterie
Um die Batterielebensdauer zu verlängern,
schaltet sich der Empfänger nach ca. 5 Minuten
ohne Anwendung automatisch aus.
80 mm
Laser
Dauerton = Markieren
Sie das Referenzmaß
Schnelle Pieptöne Langsame Pieptöne
Arbeiten mit dem Laserempfänger
Den Rotationslaser auf die maximale Drehzahl einstellen und den
Laserempfänger einschalten.
Jetzt kann der Laserempfänger den Laserstrahl auf großer Distanz optimal
erkennen. Bewegen Sie den Laserempfänger durch den Laserstrahl auf-
und abwärts, bis die mittlere Anzeige (16) erscheint. Markieren Sie nun
die Messhöhe an der umlaufenden Markierungsnut.

SensoLite 410
05
VER VER VER
10 sec
Laser

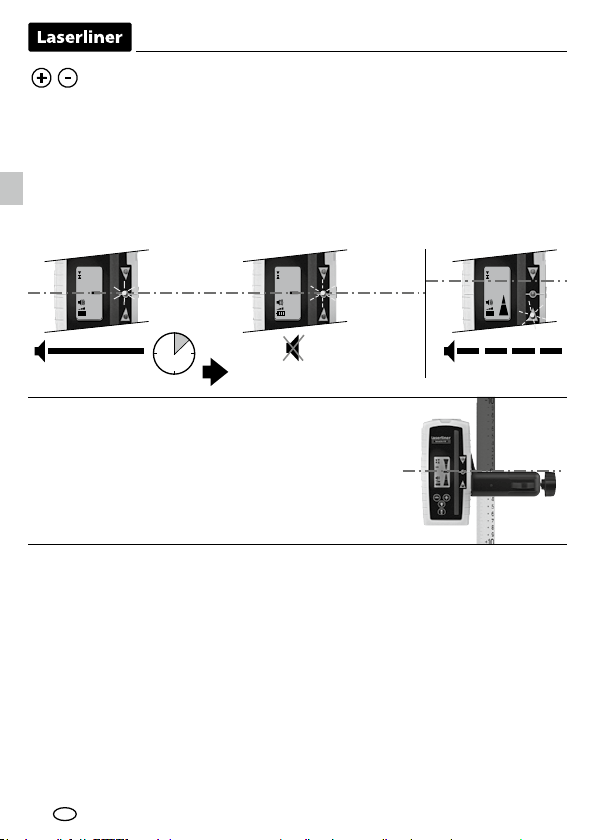

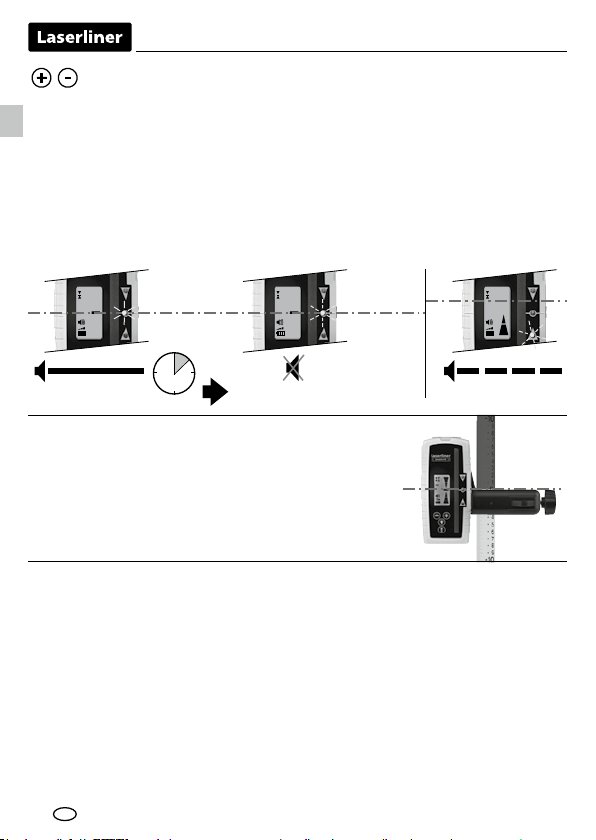

Versus Funktion – Überwachung der Referenzhöhe
Mit dieser Funktion können Fehlmessungen verhindert werden. Der
Empfänger zeigt jetzt an, wenn der Laserstrahl die Referenzhöhe verlässt,
z.B. durch äußere Einwirkungen auf den Rotationslaser. Dazu die Plus-Minus-
Tasten gleichzeitig drücken und das Gerät auf Höhe des Laserstahls befesti-
gen. In der LCD-Anzeige erscheint der Schriftzug "VER". Die Funktion ist erst
aktiv, wenn min. 10 Sekunden lang die grüne LED permanent leuchtet bzw.
der Dauerton zu hören ist. Sobald die grüne LED blinkt und der Dauerton aus-
geht, ist die Funktion aktiv. Wenn sich die Höhe des Laserstrahls ändert, sind
Pieptöne zu hören und die grüne LED blinkt nicht mehr.
Versus-Funktion aktiv Höhe geändert
Grüne LED
blinkt
Universalhalterung
Der Laserempfänger kann mit der Universal-
halterung an Messlatten befestigt werden. Die
Fleximesslatte (Art-Nr.: 080.50 - rot / 080.51
- grün) ist für alle Messungen von Bödenhöhen
zu empfehlen. Mit dieser können Sie ohne zu
rechnen direkt Höhenunterschiede ermitteln.
Gefährdung durch starke Magnetfelder
Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven
Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen
Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten)
verursachen.
Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die
jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen,
wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossen-
schaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.
Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets
in einem Abstand von mindestens 30 cm von den jeweils gefährdeten
Implantaten und Geräten entfernt.
DE

06
Technische Daten (Technische Änderungen vorbehalten. 18W22)
Laser-Empfangsbereich
(Die maximale Reichweite ist vom
Rotationslaser abhängig)
max. 400 m / rote Rotationslaser
max. 400 m / grüne Rotationslaser
Länge Empfangseinheit 124 mm
Erforderliche Rotationsdrehzahl 300 – 1100 U/min
Schutzklasse IP 67
Stromversorgung 1 x 9V Block
Arbeitsbedingungen
0°C…50°C, Luftfeuchtigkeit
max. 80% rH, nicht kondensierend,
Arbeitshöhe max. 4000 m über NN
(Normalnull)
Lagerbedingungen 0°C…70°C, Luftfeuchtigkeit max.
80% rH
Gewicht (inkl. Batterie) 0,29 kg
Abmessungen (B x H x T) 75 x 160 x 31 mm
DE
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=sesoli410
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und
vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen
Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem
sauberen, trockenen Ort.

SensoLite 410
07
EN
High-performance laser receiver with extremely large
receiving range for red and green rotary lasers
– Extremely long laser reception range for quick laser acquisition at great
distances
– LC displays at front and rear. Melodies indicate the level of the laser beam.
– Extremely bright 3-colour LEDs are located at the front, rear and side for
remote identification.
– Extremely loud piezo buzz tone possible
– Head and side magnets
– Reception range 400 m for red lasers, 400 m for green lasers
– Extremely durable design
Completely read through the operating instructions, the "Warranty and
Additional Information" booklet as well as the latest information under
the internet link at the end of these instructions. Follow the instructions
they contain. This document must be kept in a safe place and passed on
together with the device.
!
General safety instructions
– The device must only be used in accordance with its intended purpose
and within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out of reach
of children.
– The structure of the device must not be modied in any way.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
– The device must no longer be used if one or more of its functions fail
or the battery charge is weak.
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility regulations
and limit values in accordance with EMC-Directive 2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol stations
or in the vicinity of people with pacemakers – may apply. Electronic devices
can potentially cause hazards or interference or be subject to hazards or
interference.

OFF
VER
712
911 1013 8
14
2
1
22
21
20
15
16
17
19 18
3 4
5
6
08
EN
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

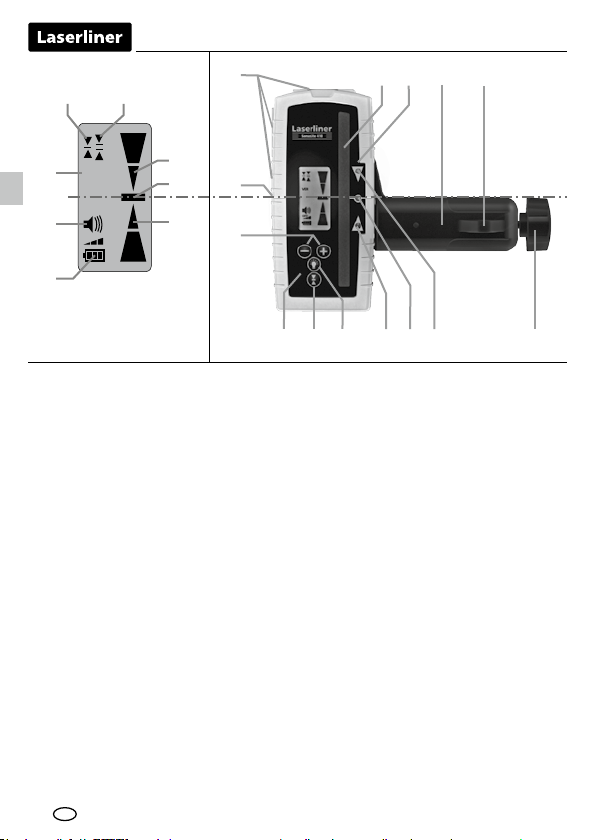

All-round marking groove
Magnets
Receiver field for laser beam
Binding screw / loudspeaker
(rear side)
Universal mount
Vial
Fastening screw for levelling staffs
Red LED (remote identification)
Green LED (remote identification)
Blue LED (remote identification)
Backlit LC display / the LEDs
8, 9, 10 go out when the
illumination is lit
Switch on /
Switch: Precision range /
Free-hand range
Switch off:
press button 3 seconds
Battery compartment (rear side)
Volume adjustment /
Versus function:
press button simultaneously
Hand receiver below laser level
Precisely on laser level
Hand receiver above laser level
Free-hand range: Display with
larger tolerance for rough
alignment by hand.
Precision range: Display with
smaller tolerance for precision
alignment (e.g. levelling staff).
Versus function indicator:
Volume indicator
Low battery indicator
LC-Displays
(front and rear side)

SensoLite 410
09
80 mm
Laser

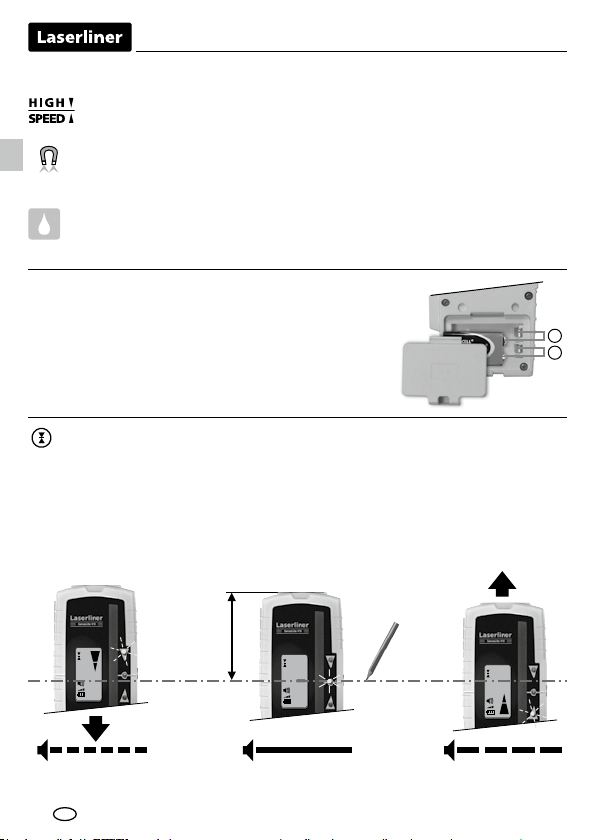

Working with the laser receiver
Set the rotary laser to maximum speed and switch the laser receiver on.
It is able to detect the laser beam at a great distance now. Move the
SensoLite up and down through the laser beam until the middle indicator
(16) appears. Mark the measured height at the perimeter marking groove.
Continuous tone =
mark the reference
Fast beeping Slow beeping
EN
Special product features and functions
The receiver speeds up response times - rapid detection accelerates
work rates.
magnetic For many measuring tools, the key to optimum working is magnetic
adhesion. This leaves the hands free to complete other tasks.
IP 67
Protection against dust and water – The laser receiver is exceptionally
well protected against dust and rain.
Insert battery
In order to preserve the battery life,
the receiver switches off automatically
if it is not used for around 5 minutes.
+
–

10
EN
Universal mount
The laser receiver can be installed on levelling staffs
with the aid of the universal mount. The Flexi measuring
staff (Order number 080.50 - red / 080.51 - green)
is always recommended when measuring from floor
heights. It also allows you to determine heights
directly without any need for calculation.
Danger - powerful magnetic fields
Powerful magnetic fields can adversely affect persons with active medical
implants (e.g. pacemaker) as well as electromechanical devices
(e.g. magnetic cards, mechanical clocks, precision mechanics, hard disks).
With regard to the effect of powerful magnetic fields on persons, the
applicable national stipulations and regulations must be complied with
such as BGV B11 §14 „electromagnetic fields“ (occupational health
and safety - electromagnetic fields) in the Federal Republic of Germany.
To avoid interference/disruption, always keep the implant or device a safe
distance of at least 30cm away from the magnet.
VER VER VER
10 sec
Laser
Versus function – reference height monitoring
False measurements can be avoided with this function. The receiver now
shows when the laser beam moves out of the reference height, e.g. because
of external influences acting on the rotary laser. To activate the function,
press the Plus/Minus buttons simultaneously and secure the device to the level
of the laser beam. "VER" appears in the LC display. The function is active
when the green LED lights for min. 10 seconds and the continuous tone
can be heard. The function is active as soon as the green LED flashes and
the continuous tone is muted. When the height of the laser beam changes,
a beeping sound can be heard and the green LED stops flashing.
Versus function active Height changed
Green LED
flashing
