Laserworld Ecoline Series User manual

English
Deutsch
Français
Manual / Bedienungsanleitung /
Mode d´emploi
Ecoline Series
EL-200RGB
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d’utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d’utilisation!
02/2016

Manual: Ecoline Series EL-200RGB
page 2 / 28
Rechtlicher Hinweis:
Die Firma Laserworld AG behält sich das Recht vor, Änderungen an ihren Produkten vorzu-
nehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht
notwendigerweise in jedem Einzelfall dokumentiert.
Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebote-
nen Sorgfalt zusammengestellt. Die Firma Laserworld AG übernimmt jedoch keine Gewähr für
Druckfehler, andere Fehler oder daraus entstehende Schäden.
Die in dieser Bedienungsanleitung genannten Marken und Produktnamen sind Warenzeichen
oder eingetragene Warenzeichen der jeweiligen Titelhalter.
Legal notice:
Thank you for purchasing this Laserworld product. Due to continual product developments
and technical improvements, Laserworld (Switzerland) AG reserves the right to make modi-
cations to its products.
This manual and its content have been made with due care but Laserworld (Switzerland) AG
cannot however, take any responsibility for any errors, omissions or any resulting damages
forthwith.
The brands and product names mentioned in this manual are trade marks or registered trade
marks of their respective owners.
Information juridique :
L’entreprise Laserworld (Switzerland) AG se réserve le droit d’eectuer des modications con-
cernant leurs produits et ainsi de répondre au développement technique. Ces modications
ne seront pas nécessairement annoncées en tout cas spécique. Ce mode d’emploi et les in-
formations contenues dedans ont été établis avec le soin minutieux qui s’impose dans ce cas.
Laserworld (Switzerland) AG ne pourra pas être tenue responsable pour d’éventuelles erreurs
d’impression ou dommages en résultants.
En cas de doutes, veuillez toujours contacter Laserworld (Switzerland) AG . Les noms de
marques et de produits utilisés dans ce mode d’emploi sont des marques de fabrique ou des
marques déposées.
L’utilisation est réservée à un usage professionnel selon décret n°2007-665 du 2 mai
2007 relatif à la sécurité des appareils à laser sortant!
Article 4 bis :
« Les usages spéciques autorisés pour les appareils à laser sortant d’une classe supérieure à 2
sont les usages professionnels suivants :
(…)
9° Spectacle et achage :
Toutes les applications de trajectoire, de visualisation, de projection ou de reproduction
d’images en deux ou trois dimensions. »

Manual: Ecoline Series EL-200RGB
page 3 / 28
Content:
1. Product and package contents
2. Preliminary warning notices
3. Initial operations, safety instructions
4. Working on the device
5. Service notes
6. Warnings and other notices on the device
7. Device connections
8. Operation
Final statement
Technical data sheet
Laser specications

Manual: Ecoline Series EL-200RGB
page 4 / 28
1. Scope of delivery & details
Please check if all listed parts are included and undamaged. Included in delivery:
1 x laser projector 1 x manual 1 x Interlock
1 x power cable 2 x key
3. Initial operations, safety instructions
1. Make sure to use correct voltage; see in-
formation on device & in this manual.
2. Make sure that the device is not connec-
ted to mains during installation.
3. Installation has to be done by technical
experienced and qualied persons ac-
cording to safety regulations of the res-
pective country.
4. Always ensure that maximum permissib-
le exposure (MPE) is not exceeded in are-
as accessible to the public or members of
sta.
5. In some countries an additional ins-
pection by technical control institutes
could be necessary.
6. Connect an easily accessible inter-
lock connector or circuit breaker
to the projector.
7. The power supply should be easily acces-
sible.
8. When installing the laser mount it with
a minimum distance of 15 cm from walls
and objects.
9. For safe setup e.g. on walls or ceilings
please use a safety cord. The safety cord
should be able to withstand tenfold the
weight of the device. Please follow the
accident prevention regulations of pro-
fessional associations and/or comparable
regulations for accident prevention.
10. If the device has been exposed to great
temperature changes, do not switch it
on immediately. Condensation (or any
2. Preliminary warning notices
1. Please use this device only according to these operating instructions.
2. Do not use the device if there are any visible damages on housing, connector panels,
power supplies or power cords.
3. Never look directly into the light source of a laser projector. Danger of damage to the
eyes or even blindness in extreme circumstances!
4. Do not operate the device at high humidity, in the rain or in dusty environments.
5. Protect device against dripping or splashing water. Do not place any liquid lled
containers near to this device.
Any warranty claims are void if the warranty label is removed or tampered
with in any way.

Manual: Ecoline Series EL-200RGB
page 5 / 28
moisture/water formed) may damage
device.
11. Never use dimmer, RC or other electroni-
cally switched sockets. Whenever possib-
le, do not use the laser projector together
with large appliances (especially fog ma-
chines) on the same mains!
12. Ensure sucient ventilation and do not
place the device on any warm or heat ra-
diating surface. Especially the ventilati-
on openings must not be covered!
13. Ensure that device does not get over-
heated. Make sure that the device is not
exposed to spotlights (especially moving
heads). Heat of spotlights could overheat
laser in a little while and leads to a degra-
dation of performance.
14. This unit is intended for indoor use only.
4. Working on the device
1. This product has no user serviceable parts inside and should only be
maintained and serviced by a qualied engineer
2. Be sure that the mains plug is not connected to the power sup-
ply while installing or opening the device (e.g. for cleaning).
3. Take o all reecting things like rings, watches etc. before
starting to work with or at the projector.
4. Only use non-reecting tools to work on device.
5. Wear protective clothing (like goggles, gloves etc.)
according to laser power and wavelength of the laser.
5. Service notes
• Moisture and heat can reduce lifetime of
the laser system dramatically and expires
any warranty claim.
• Quick on/o switching of this device will
reduce durability of the laser diode dra-
matically.
• Avoid sharp knocks and shocks to this
device and ensure sucient protection
during transportation. Look after your La-
serworld product.
• To increase durability of your laser,
protect device against overheating:
-Always ensure sucient ventilation.
-Do not face spotlights (especially mo-
ving heads) to the device.
-Check temperature after approx. 30
minutes with each new installation.
If necessary install the projector at a
place with dierent temperature.
-Keep the device dry. Protect it from
moisture, rain and damp.
-Switch o device when it is not nee-
ded. Diodes are switched on and can
wear out even if there is no visible la-
ser output.

Manual: Ecoline Series EL-200RGB
page 6 / 28
• The devices of Ecoline, Evolution, Club
and Proline Series are not meant for pro-
fessional applications. After approx. one
hour of operation, the device should cool
down for about 15 minutes.
• Please ensure the fans and heatsinks are
clear from dust and debris otherwise the
risk of overheating may occur. If the unit
and airways appear to be blocked then
please contact a qualied service engi-
neer to maintain and service the product.
• Removal of the warranty label as well
as damages to the device caused by
improper handling, neglect of the sa-
fety instructions and service notes will
void the warranty.

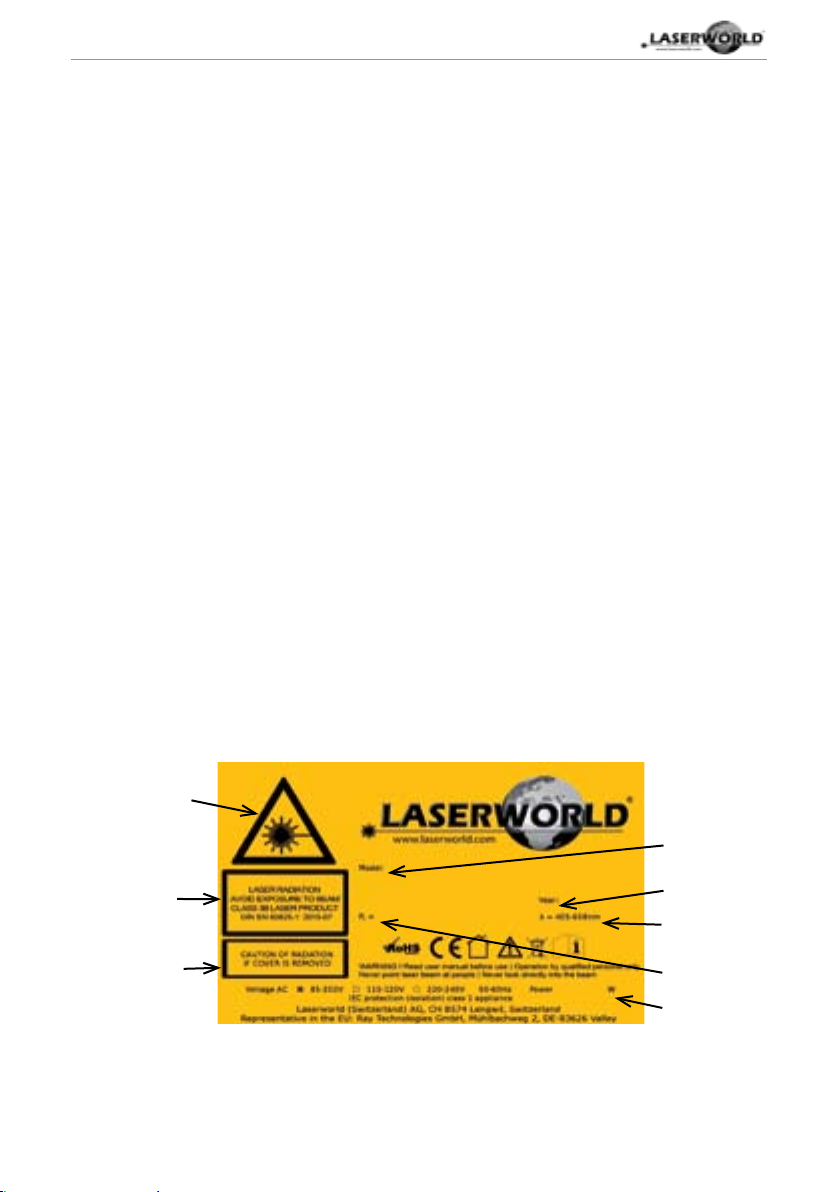

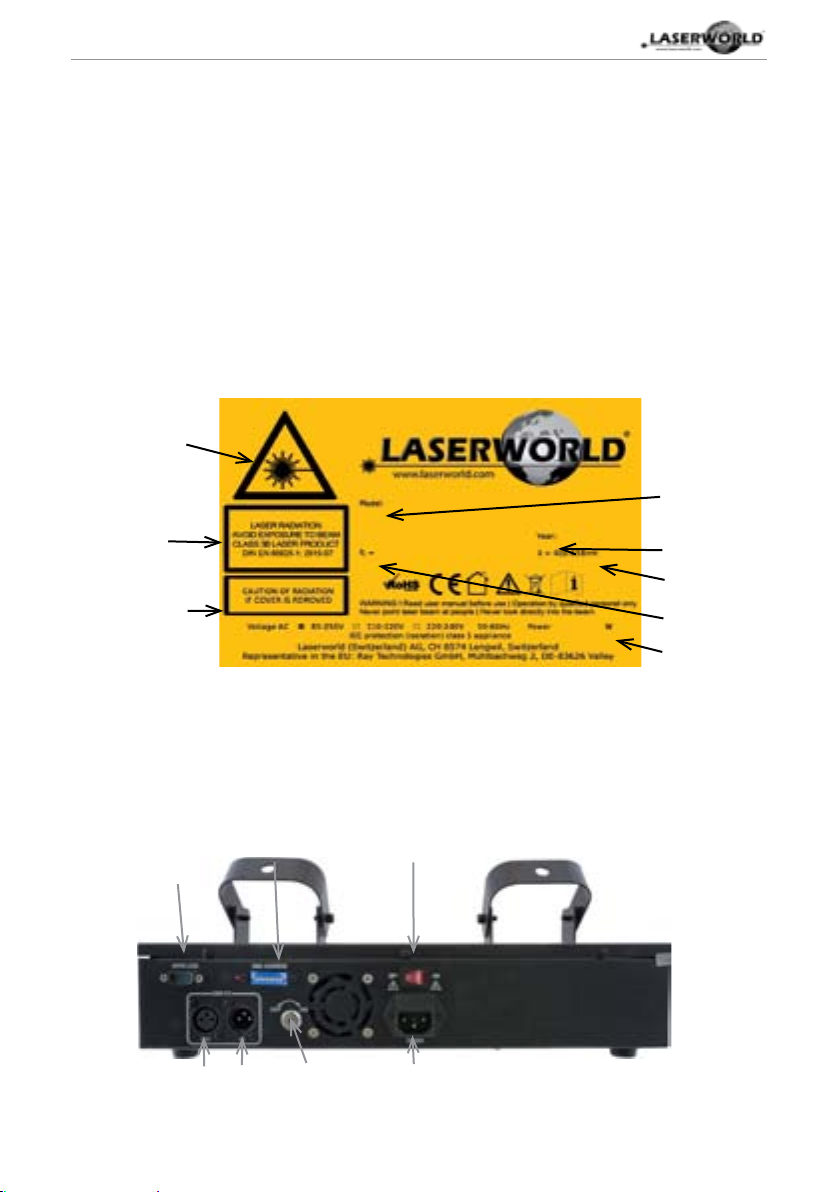

6. Warnings and other notices on the device
Laser radiation!
Avoid exposure
to beam.
Laser class 3b
Caution of
radiation if cover
is removed
Power supply
& consumption
Model type
Wavelength
Output power
Production
year
Please read manual before operation
Use in enclosed spaces only!

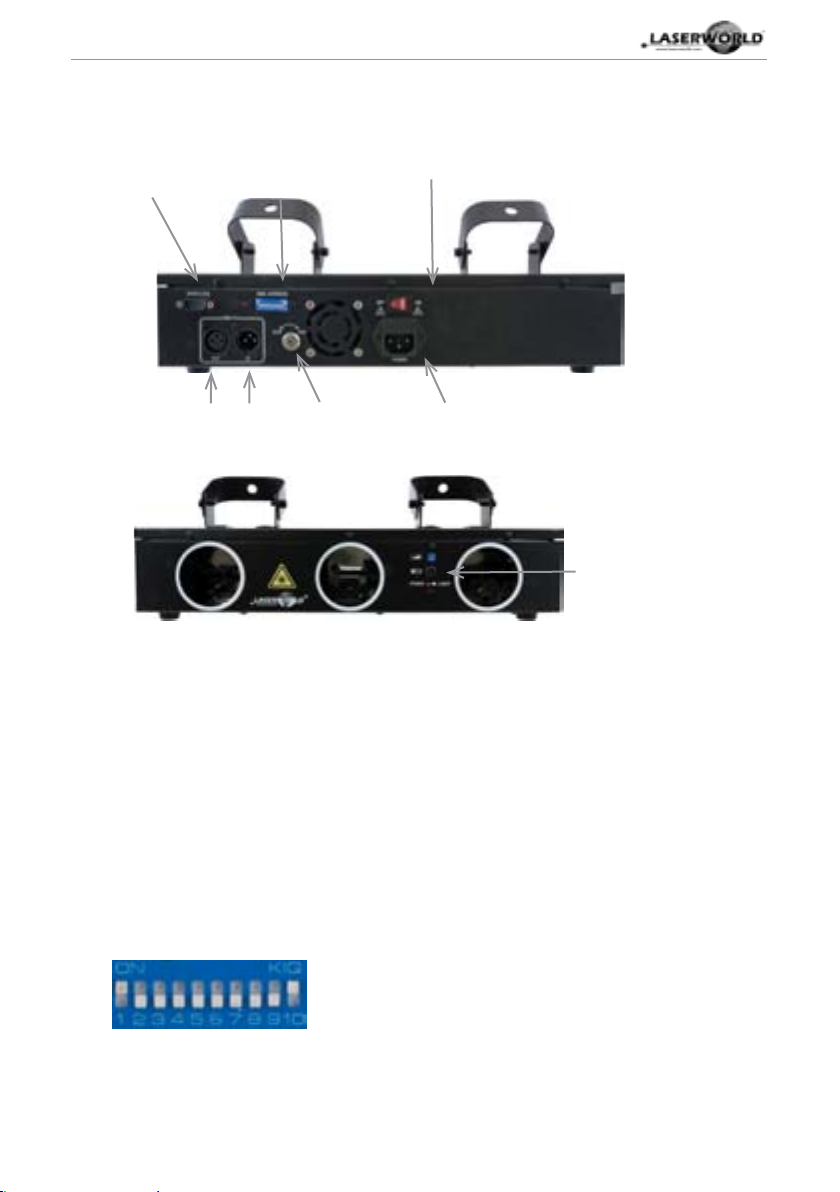

7. Device connections
connection for power supply
DMX out DMX in
power switch
DMX address
Interlock
key switch

Manual: Ecoline Series EL-200RGB
page 7 / 28
8. Operation
1. Connect the power cable to the device and then to the mains
2. Insert key and turn it ‚ON‘. Then press‚ON‘ to switch the device on
3. Please make sure, that the Interlock adapter is inserted
4. Your device runs in auto mode:
5. Your device runs in music mode:
Control the music-sensitivity by the trim pot at the front side of the device. The LED is
ashing when the device is triggered.

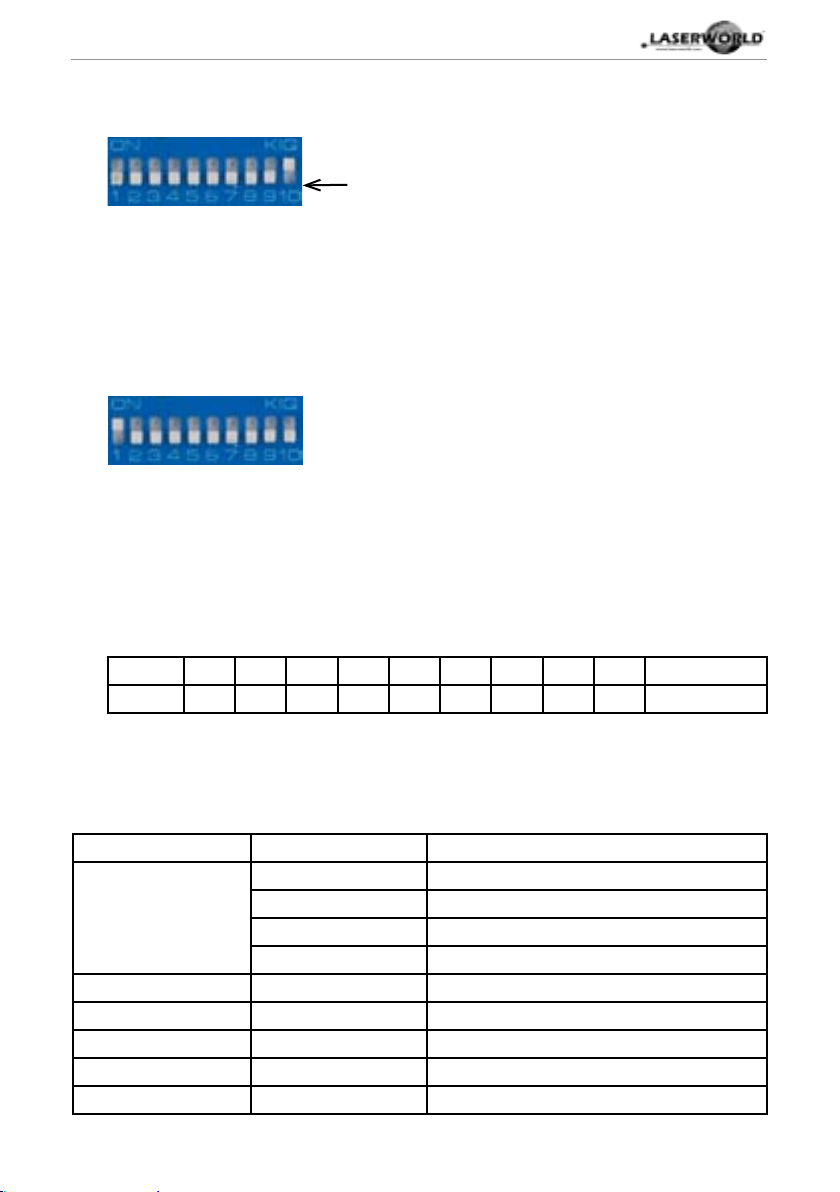

6. Your device runs in DMX mode if ‘10‘ is switched o:
Connect a DMX controller to operate the laser.
Use the switches 1 - 9 to set the DMX address of the laser. Each switch represents a num-
ber. To dene a number use the preceding number and multiply it by 2:
Switch 12345678910
Number 1 2 4 8 16 32 64 128 256 Mode Switch
Microphone &
Sensitivity

Manual: Ecoline Series EL-200RGB
page 8 / 28
The laser uses 11 DMX channels, so make sure that the next device uses an address that
doesn’t overlap with this range.
Channel Value Function
1 0 - 70 Laser o
71 - 142 Sound mode
143 - 214 Automatic mode
215 - 255 DMX mode
2 0 - 255 Pattern selection
3 0 - 255 Animation (not with all patterns); strobe eect
4 0 - 255 Display mode
5 0 - 255 Horizontal movement
6 0 - 255 Vertical movement
7 0 - 255 Zoom
8 0 - 32 Red, green and blue
33 - 64 Green and blue
65 - 97 Red and blue
98 - 130 Red and green
131 - 162 Blue
163 - 195 Red
196 - 228 Green
229 - 255 Audio controls color change
9 0 - 255 Rotation x-Axis
10 0 - 255 Rotation Y-Axis
11 0 - 255 Rotation
Please note that not each pattern can be combined with each eect.
7. To turn o the device switch it o („OFF“), switch the key to‚OFF‘ and disconnect the
power cable from the mains.

Manual: Ecoline Series EL-200RGB
page 9 / 28
Final statement
Laserworld products are tested and product packaging is inspected before leaving our
warehouse.
Users must to follow the local safety regulations and warnings within this manual and adhere
to any regulations within its place of use. Damages through inappropriate use will void any
liability or warranty of our products.
Due to continual product developments, please check for the latest update of this product
manual at www.laserworld.com. If you do have any further questions, then please contact
your dealer/place of purchase or use our contact section on our website.
For service issues, please contact your dealer/place of purchase and ensure only genuine
Laserworld spare parts are used in any service repairs.
Errors and Omissions excepted and products are subject to change.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
8574 Lengwil-Oberhofen
SWITZERLAND
Registered oce:
8574 Lengwil-Oberhofen / Switzerland
Company number: CH-440.3.020.548-6
Commercial Registry Kanton Thurgau
CEO: Martin Werner
VAT no. (Switzerland): 683 180
UID (Switzerland): CHE-113.954.889
VAT no. (Germany): DE258030001
WEEE-Reg.-No. (Germany): DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Ray Technologies GmbH
Managing Director: Karl-Heinz Käs
Mühlbachweg 2
83626 Valley / Germany

Manual: Ecoline Series EL-200RGB
page 10 / 28

Manual: Ecoline Series EL-200RGB
page 11 / 28
Inhaltverzeichnis:
1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme, Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pege- und Wartungshinweise
6. Warnhinweise und Spezikationen am Gerät
7. Geräteanschlüsse
8. Bedienung
Abschließende Erklärung
Technische Daten
Laserleistungsdaten

Manual: Ecoline Series EL-200RGB
page 12 / 28
1. Lieferumfang & Hinweise
Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt
ist. Im Lieferumfang enthalten sind:
1 x Laserprojektor 1 x Bedienungsanleitung
1 x Kaltgerätekabel zur Stromversorgung 2 x Schlüssel
1 x Interlock
3. Schritte zur Inbetriebnahme, Sicherheitshinweise:
1. Stellen Sie sicher, dass Sie das Gerät mit
der richtigen Spannung betreiben
(siehe Angaben auf dem Gerät bzw. in
dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während
der Installation nicht mit dem Strom-
netz verbunden ist.
3. Der Laser darf nur von technisch versier-
tem Fachpersonal gemäss der im jewei-
ligen Land geltenden Sicherheitsbestim-
mungen installiert werden.
4. Die am Betriebsort geforderten Sicher-
heitsabstände zwischen Gerät und
Publikum, bzw. maximal zulässige Be-
strahlungswerte (MZB), müssen immer
eingehalten werden.
5. In bestimmten Ländern kann zusätzlich
eine Abnahme durch ein technisches
Überwachungsinstitut erforderlich sein.
6. Verbinden Sie einen leicht zugänglichen
Interlock-Stecker bzw. Notausschalter
mit dem Gerät.
7. Die Stromversorgung zugänglich halten.
8. Halten Sie bei der Installation einen Min-
destabstand von 15 cm zur Wand und an-
deren Objekten ein.
2. Einleitende Warnhinweise
1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den An-
schlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu irreparab-
len Schäden an den Augen und der Netzhaut führen. Erblindungsgefahr!
4. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung
betreiben.
5. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben
dem Gerät abstellen.
Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher An-
spruch auf Gewährleistung!

Manual: Ecoline Series EL-200RGB
page 13 / 28
9. Bei einer Festinstallation an Wand, Decke
o.ä., sichern Sie den Laser zusätzllich mit
einem Sicherheitsfangseil. Das Fangseil
sollte mindestens dem 10-fachen Ge-
wicht des Geräts standhalten können. Im
Übrigen beachten Sie die Unfallverhü-
tungsvorschriften der Berufsgenossen-
schaften und/oder vergleichbare Rege-
lungen zur Unfallverhütung.
10. Wenn das Gerät großen Temperatur-
schwankungen ausgesetzt war, schalten
Sie es nicht unmittelbar danach an. Kon-
denswasser (Nebel, Haze, usw.) kann zu
Schäden am Gerät führen.
11. Benutzen Sie niemals Dimmer-, Funk-
oder andere elektronisch gesteuerten
Steckdosen! Falls möglich benutzen Sie
den Laser nicht zusammen mit anderen
großen elektrischen Verbrauchern (ins-
besondere Nebelmaschinen) auf dersel-
ben Leitung/Phase!
12. Sorgen Sie immer für eine ausreichende
Belüftung und stellen Sie das Gerät auf
keine warmen oder wärmeabstrahlen-
den Untergründe. Die Belüftungsönun-
gen dürfen nicht verdeckt sein.
13. Stellen Sie auch sicher, dass das Gerät
nicht zu heiß wird und dass es nicht dem
Strahl von Scheinwerfern ausgesetzt wird
(insbesondere bei beweglichen Schein-
werfern!). Die Wärme dieser Strahler kann
den Laser überhitzen.
14. Dieses Gerät nur im Innenbereich ver-
wenden
4. Sicherheitshinweise für Arbeiten am Gerät
1. Service- und Reparaturarbeiten sollten ausschließlich von quali-
ziertem Fachpersonal durchgeführt werden.
2. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn
Sie am Gerät hantieren bzw. es installieren.
3. Vor Arbeiten am Gerät alle reektierenden Gegenstän-
de wie Ringe, Uhren etc. ablegen.
4. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reek-
tierendes Werkzeug.
5. Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbekleidung (Schutz-
brille, Handschuhe, etc.).
5. Pege- und Wartungshinweise
• Feuchtigkeit und Hitze können die Le-
bensdauer des Lasersystems stark ver-
kürzen und führen zum Erlöschen des
Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander
Ein- und Ausstecken/-schalten, da dies
die Lebensdauer der Laserdiode erheb-
lich verkürzen kann!
• Beim Transport des Lasers jegliche
Erschütterung vermeiden. Bitte das Pro-
dukt bestmöglich schützen. Laserworld
bietet entsprechendes Equipment an.
• Um die Lebensdauer Ihres Lasers zu erhö-
hen, schützen Sie das Gerät vor Überhit-
zung:

Manual: Ecoline Series EL-200RGB
page 14 / 28
-Immer für ausreichende Belüftung
sorgen.
-Keine Scheinwerfer (insbesondere
kopfbewegte) auf das Gerät richten.
-Bei jeder Neuinstallation nach ca. 30
Minuten die Gerätetemperatur prü-
fen und gegebenenfalls das Gerät an
einem kühleren/besser belüfteten
Standort platzieren.
-Halten Sie das Gerät trocken und
schützen Sie es vor Nässe, Regen und
Spritzwasser.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird. Trennen Sie hierzu das
Netzteil von der Stromversorgung. Auch
wenn die Diode nicht leuchtet: Sie ist in
Betrieb, solange das Gerät angeschaltet
ist.
• Die Geräte der Ecoline, Evolution, Club
und Proline Serie sind nicht für professio-
nellen Einsatz konzipiert. Sie sollten nach
etwa einer Stunde Betrieb für ca. 15 Mi-
nuten abkühlen.
• Lüfter und Kühlkörper (Kühlrippen usw.)
müssen frei von Staubansammlungen
und Ablagerungen sein, da sonst die Ge-
fahr des Überhitzens droht und jegliche
Gewährleistung erlischt. Bitte wenden Sie
sich an qualizierte Fachpersonen.
• Durch das Entfernen des Garantiela-
bels erlischt jeglicher Anspruch auf
Gewährleistung. Schäden am Gerät,
die durch unsachgemäßer Handha-
bung, Nichtbeachtung der Sicher-
heits-, Pege- und Wartungshinweise
entstehen besteht kein Gewährleis-
tungsanspruch.
6. Warnweise und Spezikationen am Gerät
Laserstrahlung!
Nicht dem Strahl
aussetzen.
Laserklasse 3b
Laserstrahlung
bei geönetem
Gehäuse
Stromver-
sorgung und
-verbrauch
Produktname
Wellenlänge
Ausgangsleis-
tung
Produktions-
jahr
Vor Inbetriebnahme Bedienungsanleitung lesen!
Nur in geschlossenen Räumen betreiben!

Manual: Ecoline Series EL-200RGB
page 15 / 28
Anschluss für die Stromversorgung
DMX
Adressierung
Interlock
DMX
Ausgang
DMX
Eingang
An/Aus Schalter
7. Geräteanschlüsse & Bedienelemente
8. Bedienung
1. Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor-
gung
2. Den Schlüssel in den Schlüsselschalter stecken und auf„ON“ drehen
3. Durch Drücken des An- / Ausschalters auf„ON“ wird das Gerät eingeschaltet
4. Vergewissern Sie sich, dass der Interlock Adapter eingesteckt ist
5. Ihr Gerät bendet sich im Automatik Modus:
Schlüsselschalter
Mikrofon &
Sensitivität

Manual: Ecoline Series EL-200RGB
page 16 / 28
6. Ihr Gerät bendet sich im Musik Modus:
Steuern Sie die Sensitivität des integrierten Mikrofons über den Drehregler auf der
Geräterückseite. Wenn das Gerät auf Geräusche reagiert, wird dies durch das Blinken der
LED angezeigt.
7. Ihr Gerät bendet sich im DMX Modus wenn ‘10‘ ausgeschaltet ist:
Um den DMX-Modus zu nutzen, muss der Laser über ein DMX-Kabel mit einem entspre-
chenden Steuerpult verbunden werden.
Zum Einstellen der Startadresse benutzen Sie die ersten 9 Dipschalter auf der Geräte-
rückseite. Hierbei ist jedem Schalter eine Zahl zugewiesen. Bestimmen Sie eine Nummer,
indem Sie die vorangehende Nummer mit 2 multiplizieren:
Der Laser hat 11 Betriebskanäle (internationaler Standard DMX 512 Signal). Es ist darauf
zu achten, dass entsprechend 10 Kanäle hinter der Startadresse nicht für andere DMX-
Geräte belegt werden.
Channel Value Function
1 0 - 70 Laser aus
71 - 142 Musikmodus
143 - 214 Automatikmodus
215 - 255 DMX Modus
2 0 - 255 Muster
3 0 - 255 Animation (nicht bei allen Mustern), Stroboeekt
4 0 - 255 Display Modus
5 0 - 255 Horizontale Bewegung
6 0 - 255 Vertikale Bewegung
Switch 12345678910
Nummer 1 2 4 8 16 32 64 128 256 Moduswechsel

Manual: Ecoline Series EL-200RGB
page 17 / 28
Channel Value Function
7 0 - 255 Zoom Modus
8 0 - 32 Grün, Rot und Blau
33 - 64 Grün und Blau
65 - 97 Rot und Blau
98 - 130 Rot und Grün
131 - 162 Blau
163 - 195 Rot
196 - 228 Grün
229 - 255 Automatisches Wechseln der Farben
9 0 - 255 Rotation X-Achse
10 0 - 255 Rotation Y-Achse
11 0 - 255 Drehen
Bitte beachten Sie, dass nicht jedes Muster mit jedem Eekt kombiniert werden kann.
8. Um das Gerät vollständig auszuschalten,„OFF“ am An- / Ausschalter drücken, den
Schlüssel auf„OFF“ drehen und von der Stromversorgung trennen.

Manual: Ecoline Series EL-200RGB
page 18 / 28
Abschließende Erklärung
Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei.
Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in
der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen,
unterliegen nicht dem Einussbereich der Herstellers und des Händlers. Somit wird keine Haf-
tung bzw. Gewährleistung übernommen.
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie
darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler.
Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden
Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge
kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
CH-8574 Lengwil-Oberhofen
Schweiz
Sitz der Gesellschaft: Lengwil-Oberhofen / CH
Firmennummer: CH-440.3.020.548-6
Verwaltungsrat: Martin Werner
MWSt. Nummer Schweiz: 683 180
UID: CHE-113.954.889
UST-IdNr: DE258030001
WEEE-Reg.-Nr.: DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Ray Technologies GmbH
Managing Director: Karl-Heinz Käs
Mühlbachweg 2
83626 Valley / Deutschland

Manual: Ecoline Series EL-200RGB
page 19 / 28

Manual: Ecoline Series EL-200RGB
page 20 / 28
Table des matières:
1. Contenu et informations
2. Avertissements d’usage et précautions avant d’utiliser cet appareil
3. Démarches pour la mise en service, mesures de précaution
4. Instructions de sécurité pour le travail avec l’appareil
5. Soin et entretien
6. Description de l’appareil et mesures de sécurité
7. Comment brancher l’appareil - connectiques
8. Utilisation et fonctionnement
Explication nale
Informations techniques
Données techniques du laser
