Laserworld SwissLas Purelight Series User manual

Manual / Bedienungsanleitung /
Mode d´emploi

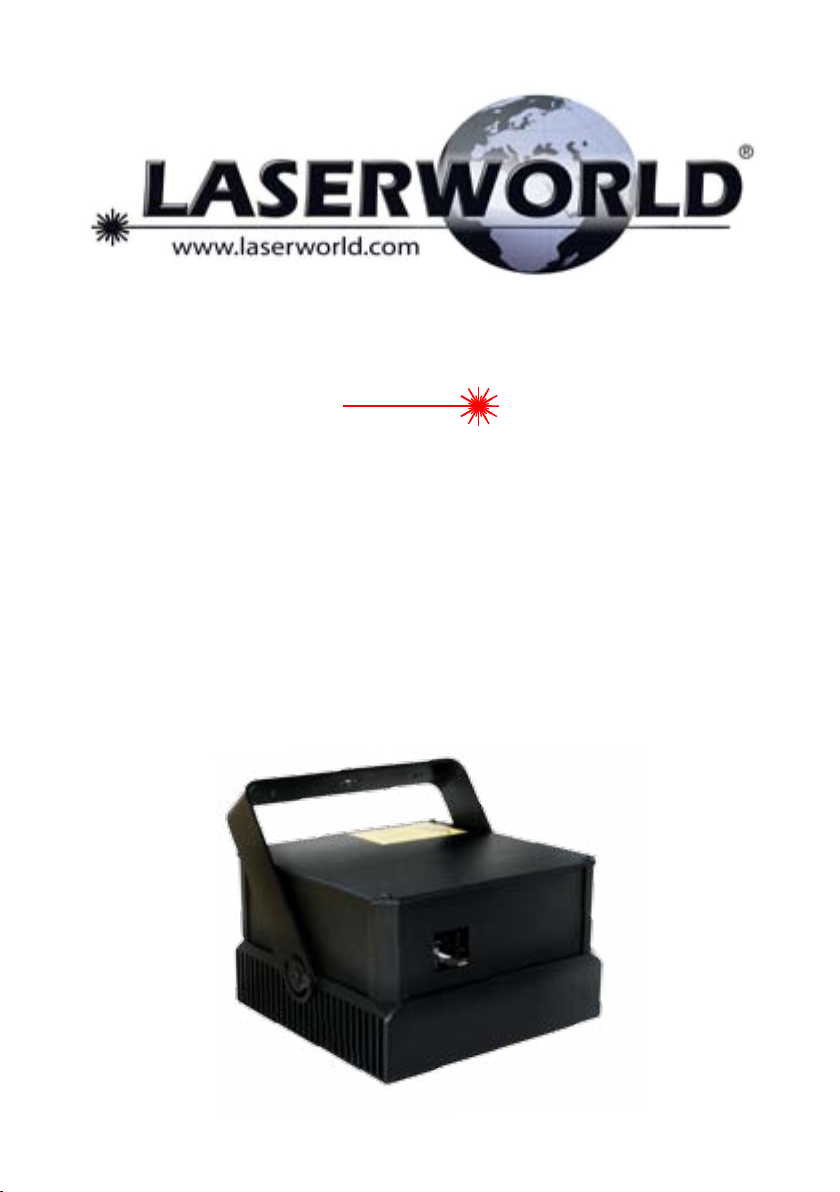

SwissLas Purelight Series
PL-16.000RGB / PL-31.000RGB
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d’utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d’utilisation!
02/2016
English
Deutsch
Français
SwissLas

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 2 / 30
Rechtlicher Hinweis:
Die Firma Laserworld AG behält sich das Recht vor, Änderungen an ihren Produkten vorzu-
nehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht
notwendigerweise in jedem Einzelfall dokumentiert.
Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebote-
nen Sorgfalt zusammengestellt. Die Firma Laserworld AG übernimmt jedoch keine Gewähr für
Druckfehler, andere Fehler oder daraus entstehende Schäden.
Die in dieser Bedienungsanleitung genannten Marken und Produktnamen sindWarenzeichen
oder eingetragene Warenzeichen der jeweiligen Titelhalter.
Legal notice:
Thank you for purchasing this Laserworld product. Due to continual product developments
and technical improvements, Laserworld (Switzerland) AG reserves the right to make modi-
cations to its products.
This manual and its content have been made with due care but Laserworld (Switzerland) AG
cannot however, take any responsibility for any errors, omissions or any resulting damages
forthwith.
The brands and product names mentioned in this manual are trade marks or registered trade
marks of their respective owners.
Information juridique :
L’entreprise Laserworld (Switzerland) AG se réserve le droit d’eectuer des modications con-
cernant leurs produits et ainsi de répondre au développement technique. Ces modications
ne seront pas nécessairement annoncées en tout cas spécique. Ce mode d’emploi et les in-
formations contenues dedans ont été établis avec le soin minutieux qui s’impose dans ce cas.
Laserworld (Switzerland) AG ne pourra pas être tenue responsable pour d’éventuelles erreurs
d’impression ou dommages en résultants.
En cas de doutes, veuillez toujours contacter Laserworld (Switzerland) AG . Les noms de
marques et de produits utilisés dans ce mode d’emploi sont des marques de fabrique ou des
marques déposées.
L’utilisation est réservée à un usage professionnel selon décret n°2007-665 du 2 mai
2007 relatif à la sécurité des appareils à laser sortant!
Article 4 bis :
« Les usages spéciques autorisés pour les appareils à laser sortant d’une classe supérieure à 2
sont les usages professionnels suivants :
(…)
9° Spectacle et achage :
Toutes les applications de trajectoire, de visualisation, de projection ou de reproduction
d’images en deux ou trois dimensions. »

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 3 / 30
Content:
1. Product and package contents
2. Preliminary warning notices
3. Initial operations, safety instructions
4. Working on the device
5. Service notes
6. Warnings and other notices on the device
7. Device connections
8. Operation
Final statement
Technical data sheet
Laser specications

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 4 / 30
1. Product and package contents
Please check if all listed parts are included and undamaged. Included in delivery:
1 x laser projector 1 x external PSU (16.000RGB)
1 x manual 1 x power cable
1 x Allen key 4mm 2 x key
3. Initial operations, safety instructions
1. Make sure to use correct voltage; see in-
formation on device & in this manual.
2. Make sure that the device is not connec-
ted to mains during installation.
3. Installation has to be done by technical
experienced and qualied persons ac-
cording to safety regulations of the res-
pective country.
4. Always ensure that maximum permis-
sible exposure (MPE) is not exceeded
in areas accessible to the public or
members of sta.
5. In some countries an additional ins-
pection by technical control institutes
could be necessary.
6. The power supply should be easily acces-
sible.
7. When installing the laser mount it with
a minimum distance of 15 cm from walls
and objects.
8. For safe setup e.g. on walls or ceilings
please use a safety cord. The safety cord
should be able to withstand tenfold the
weight of the device. Please follow the
accident prevention regulations of pro-
fessional associations and/or comparable
regulations for accident prevention.
9. If the device has been exposed to great
temperature changes, do not switch it
on immediately. Condensation water (or
any moisture/water formed) may dama-
ge device.
10. Never use dimmer, RC or other electroni-
cally switched sockets. Whenever possib-
le, do not use the laser projector together
2. Preliminary warning notices
1. Please use this device only according to these operating instructions.
2. Do not use the device if there are any visible damages on housing, connector panels,
power supplies or power cords.
3. Never look directly into the light source of a laser projector. Danger of damage to the
eyes or even blindness in extreme circumstances!
4. Do not operate the device at high humidity or in the rain.
5. Protect device against dripping or splashing water. Do not place any liquid lled
containers near to this device.
Any warranty claims are void if the warranty label is removed or tampered
with in any way.

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 5 / 30
with large appliances (especially fog ma-
chines) on the same mains!
11. Ensure sucient ventilation and do not
place the device on any warm or heat ra-
diating surface. Especially the ventilati-
on openings must not be covered!
12. Ensure that device does not get over-
heated. Make sure that the device is not
exposed to spotlights (especially moving
heads). Heat of spotlights could overheat
laser in a little while and leads to a degra-
dation of performance.
4. Working on the device
1. This product has no user serviceable parts inside and should only
be maintained and serviced by a qualied engineer.
2. Be sure that the mains plug is not connected to the power
supply while installing the device.
3. Take o all reecting things like rings, watches etc. befo-
re starting to work with or at the projector.
4. Only use non-reecting tools to work on device.
5. Wear protective clothing (like goggles, gloves etc.) according to laser
power and wavelength of the laser.
5. Service notes
• Moisture and heat can reduce lifetime of
the laser system dramatically and expires
any warranty claim.
• Quick on/o switching of this device will
reduce durability of the laser diode dra-
matically.
• Avoid sharp knocks and shocks to this
device and ensure sucient protection
during transportation. Look after your La-
serworld product.
• To increase durability of your laser,
protect device against overheating:
-Always ensure sucient ventilation.
-Do not face spotlights (especially mo-
ving heads) to the device.
-Check temperature after approx. 30
minutes with each new installation.
If necessary install the projector at a
place with dierent temperature.
-Keep the device dry. Protect it from
moisture, rain and damp.
-Switch o device when it is not nee-
ded. Diodes are switched on and can
wear out even if there is no visible la-
ser output.
• Please ensure the fans and heatsinks are
clear from dust and debris otherwise
the risk of overheating may occur. If the
unit and airways appear to be blocked
then please contact a qualied service
engineer to maintain and service the
product.
• Removal of the warranty label as well
as damages to the device caused by
improper handling, neglect of the sa-
fety instructions and service notes will
void the warranty.

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 6 / 30
7. Device connections
ILDA outILDA in
connection for
external power supply
24V DC
Indicating LEDs for
power, overheat &
interlock
trim pots for color
adjustments
trim pots for
x / y shift
PL-16.000RGB
6. Warnings and other notices on the device
•
Laser radiation!
Avoid exposure
to beam.
Laser class 4
Caution of
radiation if cover
is removed
Power supply
& consumption
Model type
Wavelength
Production
year
Please read manual before operation
Use in enclosed spaces only!
Output power
key switch

PL-31.000RGB
connection for power
supply ILDA in ILDA out
Indicating LEDs for power,
overheat & interlock
trim pots for
x / y shift
trim pots
for color
adjust-
ments
key switch
8. Operation
1. Please notice:
Always connect the device to the power supply rst before connecting it to the grid.
Make sure that your device is provided with the correct voltage. Wrong voltage could
lead to irreparable damages. Please nd the correct voltage data in the synoptical table
at the end of this manual. It must be ensured that the device is not directed to people or
inammable objects during installation.
The “Power“ diode on the rear side of the device begins to light up after the device
has been connected to the power supply.
2. ILDA in / ILDA out
The device can be controlled via ILDA control signal. There are a ILDA-in (ILDA
input) and a ILDA-out (ILDA output) interface on the rear side of the device.
Connect the laser system to the control interface (DAC) by using an ILDA cable. Do not
connect the laser to standard parallel port at your computer, but always use an appropri-
ate ILDA interface (usually is sold together with the laser control software). After that you
are able to control your laser by a showlaser software (e.g. Phoenix or Pangolin). Use the
ILDA-out interface to daisy-chain the signals (from ILDA-in) to a further device.

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 8 / 30
3. X/Y Axis
There are two trim pots for X and Y axis adjustments on the rear side of the unit. Use the
X-Axis pot to vary or to glean the picture along the x-axis. Use the Y-Axis pot to vary or to
glean the picture along the Y-axis. Avoid that both pots are set to centerposition at the
same time. Otherwise the power density of the beam gets extremly high! (You can avoid
this by activating the safety with beam block.)
4. Colors
The trim pots Red, Green and Blue on the rear side of the device can be used to adjust the
single colors in their color balance.
Red: Turn the„Red“-pot to adjust the red color balance.
Green: Turn the„Green“-pot to adjust the green color balance.
Blue: Turn the„Blue“-pot to adjust the blue color balance.
5. Overheat
Find the “Overheat“-LED below the “Power“-LED on the rear side of the device. By de-
fault the unit has an integrated protection against overheating. To avoid overheating,
the overheat control reduces the output power without switching the device o. If the
temperature of the device (not air temperature) becomes to high, the overheat LED lights
up and the output power of the device gets reduced. Please improve ventilation if the
Overheat LED lights up.
6. Interlock / Safety
There is an Interlock-/Safety-LED on the rear side of the device. If this LED lights up,
one of the following cases stopped the beam output:
1. For a short time after switching on the device (self test). During the initial startup
time of a few seconds there is no output for safety reasons.
2. The device is connected to the power supply but not to an ILDA connection.
3. The interlock system of the device will block output if there is no connection to
pin 7 and 14 of the ILDA signal line.
4. The scan fail safety will block output if there is a failure at the scanning system.
5. If the beam block safety is activated, the system does not allow to project single
beams or very small patterns. This is also indicated by the safety LED.

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 9 / 30
7. Safety Presets
By default there are following safety presets in the device:
- Scan fail safety (accord. IEC 60825-3): active
- beam block safety inactive
- ILDA-Interlock processing (pins 7 + 14) active
The safety options can be adjusted at the scanner board. Please see the manuals on
Laserworld‘s website for details.
8. Turn o
To turn o the device disconnect the power cable from the mains.
Important Note:
Operate scanners/galvos only at appropriate speed according to the res-
pective scan angle. Too high scan speed can damage the scanning system.

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 10 / 30
Final statement
Laserworld products are tested and product packaging is inspected before leaving our
warehouse.
Users must to follow the local safety regulations and warnings within this manual and adhere
to any regulations within its place of use. Damages through inappropriate use will void any
liability or warranty of our products.
Due to continual product developments, please check for the latest update of this product
manual at www.laserworld.com. If you do have any further questions, then please contact
your dealer/place of purchase or use our contact section on our website.
For service issues, please contact your dealer/place of purchase and ensure only genuine
Laserworld spare parts are used in any service repairs.
Errors and Omissions excepted and products are subject to change..
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
8574 Lengwil
SWITZERLAND
Registered oce:
8574 Lengwil / Switzerland
Company number: CH-440.3.020.548-6
Commercial Registry Kanton Thurgau
CEO: Martin Werner
VAT no. (Switzerland): 683 180
UID (Switzerland): CHE-113.954.889
VAT no. (Germany): DE 258030001
WEEE-Reg.-No. (Germany): DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Ray Technologies GmbH
Managing Director: Karl-Heinz Käs
Mühlbachweg 2
83626 Valley / Germany

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 11 / 30
Inhaltverzeichnis:
1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme, Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pege- und Wartungshinweise
6. Warnhinweise und Spezikationen am Gerät
7. Geräteanschlüsse
8. Bedienung
Abschließende Erklärung
Technische Daten
Laserleistungsdaten

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 12 / 30
1. Lieferumfang & Hinweise
Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt
ist. Im Lieferumfang enthalten sind:
1 x Laserprojektor 1 x externes Netzteil (16.000RGB)
1 x Bedienungsanleitung 1 x Netzkabel
1 x Innensechskantschlüssel 4mm 2 x Schlüssel
3. Schritte zur Inbetriebnahme, Sicherheitshinweise:
1. Stellen Sie sicher, dass Sie das Gerät mit
der richtigen Spannung betreiben
(siehe Angaben auf dem Gerät bzw. in
dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während
der Installation nicht mit dem Strom-
netz verbunden ist.
3. Der Laser darf nur von technisch versier-
tem Fachpersonal gemäss der im jewei-
ligen Land geltenden Sicherheitsbestim-
mungen installiert werden.
4. Die am Betriebsort geforderten Sicher-
heitsabstände zwischen Gerät und
Publikum, bzw. maximal zulässige Be-
strahlungswerte (MZB), müssen immer
eingehalten werden.
5. In bestimmten Ländern kann zusätzlich
eine Abnahme durch ein technisches
Überwachungsinstitut erforderlich sein.
6. Die Stromversorgung zugänglich halten.
7. Halten Sie bei der Installation einen Min-
destabstand von 15 cm zur Wand und an-
deren Objekten ein.
8. Bei einer Festinstallation an Wand, De-
cke o.ä., sichern Sie den Laser zusätzl-
lich mit einem Sicherheitsfangseil.
Das Fangseil sollte mindestens dem
10-fachen Gewicht des Geräts standhal-
2. Einleitende Warnhinweise
1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den An-
schlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu irreparab-
len Schäden an den Augen und der Netzhaut führen. Erblindungsgefahr!
4. Gerät nicht bei hoher Luftfeuchtigkeit oder Regen betreiben.
5. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben
dem Gerät abstellen.
Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher
Anspruch auf Gewährleistung!

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 13 / 30
ten können. Im Übrigen beachten Sie die
Unfallverhütungsvorschriften der Berufs-
genossenschaften und/oder vergleichba-
re Regelungen zur Unfallverhütung.
9. Wenn das Gerät großen Temperatur-
schwankungen ausgesetzt war, schalten
Sie es nicht unmittelbar danach an. Kon-
denswasser (Nebel, Haze usw.) kann zu
Schäden am Gerät führen.
10. Benutzen Sie niemals Dimmer-, Funk-
oder andere elektronisch gesteuerten
Steckdosen! Falls möglich benutzen Sie
den Laser nicht zusammen mit anderen
großen elektrischen Verbrauchern (ins-
besondere Nebelmaschinen) auf dersel-
ben Leitung/Phase!
11. Sorgen Sie immer für eine ausreichende
Belüftung und stellen Sie das Gerät auf
keine warmen oder wärmeabstrahlen-
den Untergründe. Die Belüftungsönun-
gen dürfen nicht verdeckt sein.
12. Stellen Sie auch sicher, dass das Gerät
nicht zu heiß wird und dass es nicht dem
Strahl von Scheinwerfern ausgesetzt wird
(insbesondere bei beweglichen Schein-
werfern!). Die Wärme dieser Strahler kann
den Laser überhitzen.
4. Sicherheitshinweise für Arbeiten am Gerät
1. Service- und Reparaturarbeiten sollten ausschließlich von quali-
ziertem Fachpersonal durchgeführt werden.
2. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn
Sie am Gerät hantieren bzw. es installieren.
3. Vor Arbeiten am Gerät alle reektierenden Gegenstän-
de wie Ringe, Uhren etc. ablegen.
4. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reek-
tierendes Werkzeug.
5. Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbekleidung (Schutz-
brille, Handschuhe, etc.).
5. Pege- und Wartungshinweise
• Feuchtigkeit und Hitze können die Le-
bensdauer des Lasersystems stark ver-
kürzen und führen zum Erlöschen des
Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander
Ein- und Ausstecken/-schalten, da dies
die Lebensdauer der Laserdiode erheb-
lich verkürzen kann!
• Beim Transport des Lasers jegliche
Erschütterung vermeiden. Bitte das Pro-
dukt bestmöglich schützen. Laserworld
bietet entsprechendes Equipment an.
• Um die Lebensdauer Ihres Lasers zu erhö-
hen, schützen Sie das Gerät vor Überhit-
zung:
-Immer für ausreichende Belüftung
sorgen.

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 14 / 30
-Keine Scheinwerfer (insbesondere
kopfbewegte) auf das Gerät richten.
-Bei jeder Neuinstallation nach ca. 30
Minuten die Gerätetemperatur prü-
fen und gegebenenfalls das Gerät an
einem kühleren/besser belüfteten
Standort platzieren.
-Halten Sie das Gerät trocken und
schützen Sie es vor Nässe, Regen und
Spritzwasser.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird. Trennen Sie hierzu das
Netzteil von der Stromversorgung. Auch
wenn die Diode nicht leuchtet: Sie ist in
Betrieb, solange das Gerät angeschaltet
ist.
• Lüfter und Kühlkörper (Kühlrippen usw.)
müssen frei von Staubansammlungen
und Ablagerungen sein, da sonst die Ge-
fahr des Überhitzens droht und jegliche
Gewährleistung erlischt. Bitte wenden Sie
sich an qualizierte Fachpersonen.
• Durch das Entfernen des Garantiela-
bels erlischt jeglicher Anspruch auf
Gewährleistung. Schäden am Gerät,
die durch unsachgemäßer Handha-
bung, Nichtbeachtung der Sicher-
heits-, Pege- und Wartungshinweise
entstehen besteht kein Gewährleis-
tungsanspruch.
6. Warnweise und Spezikationen am Gerät
Laserstrahlung!
Nicht dem Strahl
aussetzen.
Laserklasse 4
Laserstrahlung
bei geönetem
Gehäuse
Stromversor-
gung- und
verbrauch
Modell
Wellenlänge
Produktions-
jahr
Vor Inbetriebnahme Bedienungsanleitung lesen!
Nur in geschlossenen Räumen betreiben!
Ausgangsleis-
tung

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 15 / 30
7. Geräteanschlüsse & Bedienelemente
ILDA AusgangILDA Eingang
Anschluss für das
externe Netzteil
LEDs power,
overheat
& interlock
Potis für die
Farbbalance
Potis für die
Achsenausrichtung
PL-31.000RGB
Anschluss für die
Stromversorgung ILDA Eingang ILDA Ausgang
LEDs Power, Overheat
& Interlock
Potis für die
Achsenausrichtung
Potis für
die Farb-
balance
Schlüsselschalter
PL-16.000RGB
Schlüsselschalter

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 16 / 30
8. Bedienung
1. Stromversorgung
Es ist unbedingt darauf zu achten, dass das Gerät zunächst mit dem im Lieferumfang
enthaltenen externen Netzteil verbunden wird und erst in einem zweiten Schritt an
die Stromversorgung angeschlossen wird.
Es muss darauf geachtet werden, dass das Gerät mit der richigen Spannung versorgt wird,
da die falsche Spannung zu irreparablen Schäden am Gerät führen kann. Die Spannungs-
daten entnehmen Sie bitte der Übersichtstabelle am Ende dieser Bedienungsanleitung.
Stellen Sie sicher, dass die Vorderseite des Lasers (Bereich des Strahlaustritts) während
des Anschließens an die Stromversorgung nicht auf Personen oder entammbare Objek-
te gerichtet ist. Nachdem das Gerät an die Stromversorgung angeschlossen worden
ist, beginnt die“Power“-Diode auf der Rückseite des Projektors an zu leuchten.
2. ILDA in / ILDA out
Ihr Lasersystem kann bequem über ILDA angesteuert werden. Auf der Rückseite des Ge-
rätes benden sich eine ILDA-in- (ILDA input) und eine ILDA-out- (ILDA-output) Schnitt-
stelle. Verwenden Sie die ILDA-in-Schnittstelle und verbinden Sie diese mit einem ILDA-
Kabel über ein kompatibles Interface mit einem Computer. Nun können Sie Ihren Laser
über die zuvor installierte Showlasersoftware (z.B. von Phoenix oder Pangolin) ansteuern.
Die ILDA-out-Schnittstelle ist dafür gedacht, die Signale, die das Gerät über die ILDA-in-
Schnittstelle empfängt, an ein weiteres Gerät zu übertragen.
3. Achseinstellungen
Das Gerät besitzt auf der Geräterückseite zwei Einstellregler (X-Axis, Y-Axis), über welche
die Strahlenausgabe justiert werden kann. Über den X-Axis-Regler kann das ausgebene-
ne Bild (etc.) in der Größe entlang der X-Achse variiert bzw. gespiegelt werden. Durch den
Y-Axis-Regler kann das ausgegebene Bild (etc.) in der Größe entlang der Y-Achse variiert
bzw. gespiegelt werden. Es ist zu vermeiden, dass beide Regler gleichzeitig in der Mitte
positioniert sind, da dadurch ein Strahl mit hoher Leistungsdichte ausgegeben wird. (Bei
aktiviertem Safety mit Bewegungsüberwachung wird diser Punkt automatisch ausge-
blendet. Werkseitig ist die Bewegungsüberwachung inaktiv).
4. Farbeinstellungen
Die Einstellregler Red (Rot), Green (Grün) und Blue (Blau) auf der Rückseite des Gerätes
können dazu genutzt werden, die einzelnen Farben individuell in ihrer Farbbalance ein-
zustellen.
Red: Drehen Sie den Red-Regler um die Farbbalance für Rot einzustellen.
Green: Drehen Sie den Green-Regler um die Farbbalance für Grün einzustellen.
Blue: Drehen Sie den Blue-Regler um die Farbbalance für Blau einzustellen.

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 17 / 30
5. Overheat
Unterhalb der “Power“-Anzeige bendet sich auf der Rückseite des Gerätes die
“Overheat“(Überhitzung)-Kontrollanzeige. Das System enthält standardmäßig integriert
einen Überhitzungsschutz. Um zu verhindern, dass das Gerät durch eine eventuelle
Überhitzung beschädigt wird oder sich einfach abschaltet, setzt der Überhitzungsschutz
ein und drosselt die Ausgabeleistung, ohne das Gerät komplett abzuschalten. Die Over-
heat-Anzeige leuchtet auf, wenn die Gerätetemperatur (nicht Umgebungstemperatur!)
zu hoch und die Ausgabeleistung gedrosselt wird. Leuchtet die Overheat-LED während
des Betriebes auf, sollte trotz integrierter Schutzschaltung für eine bessere Kühlung ge-
sorgt werden.
6. Interlock / Safety
Das Gerät enthält auf der Geräterückseite eine Interlock-/Safety- (Sicherheits- bzw.
Schutz-)Kontrollanzeige, die aueuchtet, wenn einer der folgenden Fälle die Strahlaus-
gabe unterdrückt:
1. Kurz nach dem Einschalten (Selbsttest)
2. Wenn das ILDA-Kabel nicht angeschlossen ist, während gleichzeitig das Gerät mit
der Stromversorgung verbunden ist.
3. Wenn im ILDA-PC-Interface die Pins 4 + 17 nicht verbunden sind.
4. Bei einem Scannerausfall (Safety nach IEC 60825-3)
5. Bei einem stehenden Strahl, sofern die Bewegungsüberwachung aktiviert wurde.
7. Voreingestellte Safety-Funktionen
Standardmäßig sind im Gerät folgende Safety-Funktionen voreingestellt:
- Scannerausfallüberwachung (nach IEC 60825-3): aktiv
- Bewegungsüberwachung: inaktiv
- Auswertung des ILDA-Interlock (Pin 4 + 17) aktiv
Alle aufgeführten Funktionen lassen sich durch einfache Modikationen im Innern des
Projektors abändern. Wenden Sie sich bitte an Ihren Fachhändler, falls hierbei Hilfe be-
nötigen.

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 18 / 30
8. Ausschalten
Um das Gerät auszuschalten, trennen Sie das Netzkabel vom Stromnetz.
Wichtiger Hinweis:
Betreiben Sie Scanner-/Galvosysteme ausschließlich in der entsprechen-
den Scangeschwindigkeit und mit dem entsprechenden Scanwinkel. Eine
zu hohe Scangeschwindigkeit kann Schäden am Scannersystem anrich-
ten.

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 19 / 30
Abschließende Erklärung
Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei.
Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in
der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen,
unterliegen nicht dem Einussbereich der Herstellers und des Händlers. Somit wird keine Haf-
tung bzw. Gewährleistung übernommen.
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie
darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler.
Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden
Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge
kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
CH-8574 Lengwil
Schweiz
Sitz der Gesellschaft: Lengwil / Schweiz
Firmennummer: CH-440.3.020.548-6
Verwaltungsrat: Martin Werner
MWSt. Nummer Schweiz: 683 180
UID: CHE-113.954.889
UST-IdNr: DE 258030001
WEEE-Reg.-Nr.: DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Ray Technologies GmbH
Managing Director: Karl-Heinz Käs
Mühlbachweg 2
83626 Valley / Deutschland

Manual: Purelight PL-16.000RGB / PL-31.000RGB
page 20 / 30
Table des matières:
1. Contenu et informations
2. Avertissements d’usage et précautions avant d’utiliser cet appareil
3. Démarches pour la mise en service, mesures de précaution
4. Instructions de sécurité pour le travail avec l’appareil
5. Soin et entretien
6. Description de l’appareil et mesures de sécurité
7. Comment brancher l’appareil - connectiques
8. Utilisation et fonctionnement
Explication nale
Informations techniques
Données techniques du laser
