Lenze 8300 Series Parts list manual

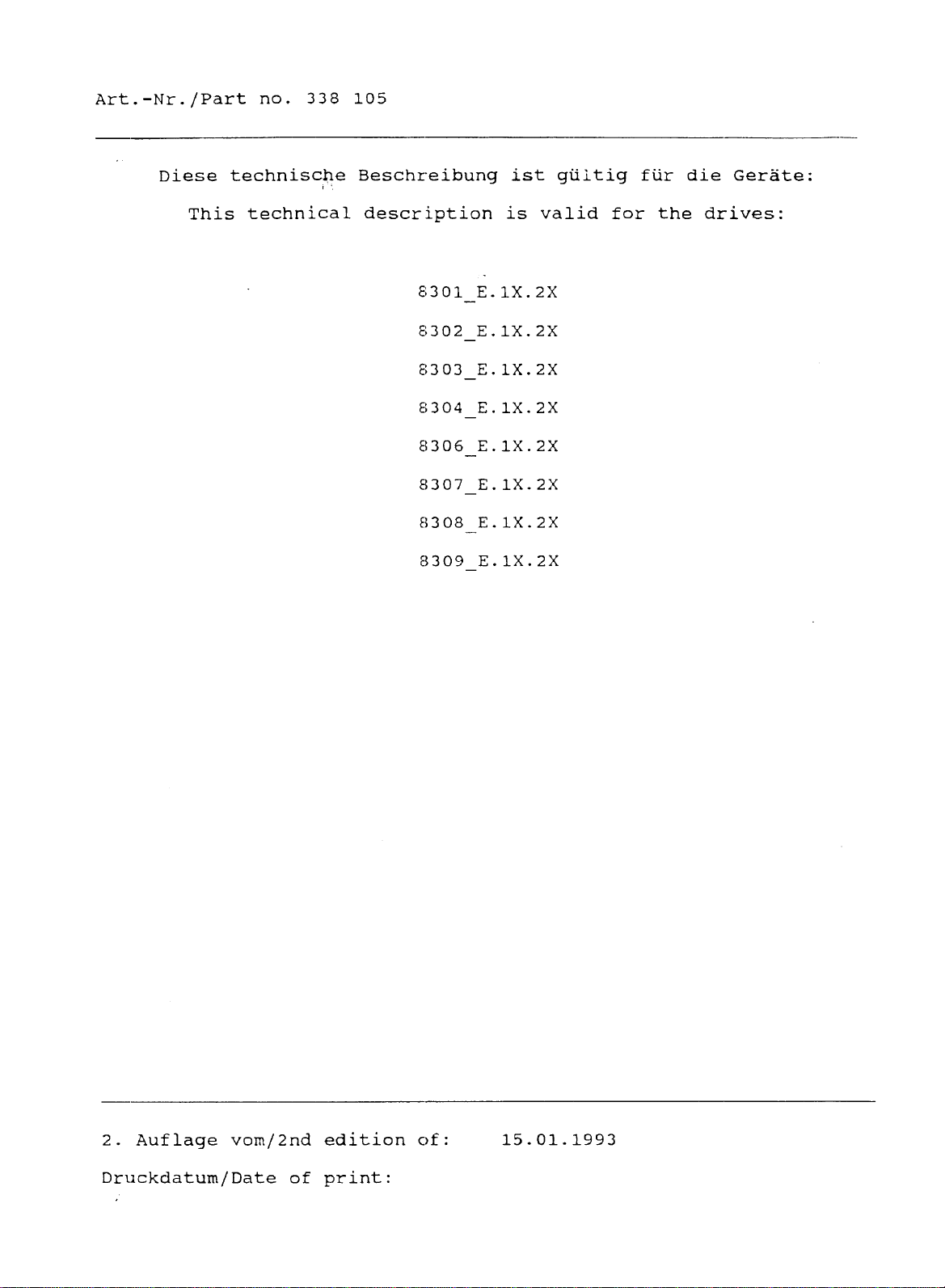

Art.-Nr./Part no. 338 105
Diese technische Beschreibung ist gültig für die Geräte:
This technical description is valid for the drives:
8301 E.1X.2X
8302_E.1X.2X
8303_E.1X.2X
8304_E.1X.2X
8306 E.1X.2X
8307_E.1X.2X
8308_E.1X.2X
8309 E.1X.2X
2. Auflage vom/2nd edition c>f:
15.01.1993
Druckdatum/Date of print:

Sicherheits informationen Safety information
für elektrische Betriebsmittel
zum Einsatz in industriellen
Starkstromanlagen.
Die beschriebenen elek -
trischen Geräte und Ma -
schinen sind Betriebs -
mittel zum Einsatz in
industriellen Starkstrom-
anlagen. Während des Be -
triebes haben diese Be -
triebsmittel gefährliche, span -
nungsführende, bewegte oder ro -
tierende Teile. Sie können des -
halb Z.B. bei unzulässigem Ent -
fernen der erforderlichen Ab—
deckungen oder unzureichender
Wartung schwere gesundheitliche
oder materielle Schäden verur -
sachen.
Die für die Sicherheit der An -
lage Verantwortlichen müssen
deshalb gewährleisten, daß
— nur qualifiziertes Personal
mit Arbeiten an den Geräten
und Maschinen beauftragt
wird.
— diese Personen u.a. die mit -
gelieferten Betriebsanlei -
tungen und übrigen Unterlagen
der Produktdokumentation bei
allen entsprechenden Arbeiten
stets verfügbar haben und
verpflichtet werden, diese
Unterlagen konsquent zu be -
achten.
— Arbeiten an den Geräten und
Maschinen oder in deren Näht
für nichtqualifiziertes
Personal untersagt werden.
Qualifiziertes Personal si:rid
Personen, die auf Grund ihrer
Ausbildung, Erfahrung und U:n -
terweisung sowie ihrer Kennt -
nisse über einschlägige Uorme:n,
Bestimmungen, Unfallverhütungs—
vorschriften und Betriebsver -
hältnisse von dem für die
Sicherheit der Anlage Verant -
wortlichen berechtigt worden
sind, die jeweils erforderli -
chen Tätigkeiten auszuführen
und dabei mögliche Gefahren er -
kennen und vermeiden können
(Definitionen für Fachkräfte
lt. VDE 105 oder IEC 364).
/21
The equipment described is in -
tended for use in industrial
electrical drive systems.
This equipment can
endanger life through
rotating machinery and
high voltages, therefore
it is essential that
guards f er both elec -
trical and mechanical
parts are not removed.
The following points should be
observed for the safety of the
personnel:
— Only qualified personnel
familiar with the equipment
is permitted to install,
operate and maintain the
devices.
— System documentation must be
available and observed at all
times.
- All non-qualified personnel
is kept at a safe distance
from the equipment.
- The system must be installed
in accordance with local
regulations.
A qualified person is a person
who is familiar with all safety
notes and established safety
practices, with the installa -
tion, operation and maintenance
of this equipment and the
hazards involved. For more de -
tailed definitions see IEC 364.
lt is recommended that anyone
who operates or maintains elec—
trical or mechanical eguipment
should have a basic knowledge
of First Aid. As a minimum,
they should know where the
First Aid equiprnent is kept and
the identity of the official
First Aiders.
These safety notes do not re—
present a complete list of the
steps necessary to ensure safe
operation of the equipinent. If
you wish further information,
please contact your nearest
Lenze representative.

Unter anderem sind auch Kennt• -
nisse über Erste-Hilfe—Maßnah~ -
men und die örtlichen Rettungs• -
einrichtungen erforderlich.
Mit diesen Sicherheitshinweisen
wird kein Anspruch auf Voll- -
ständigkeit erhoben. Bei Fragen
und Problemen sprechen Sie bit- -
te die für Sie zuständige
Lenze—Vertretung an.
Die Angaben in der technische
Beschreibung beziehen sich auf
die auf der Rückseite des Ti-•
telblattes angegeben Hard- und
Softwareversionen der Geräte.
Entspricht ein Gerät nicht den
aufgeführten Versionen bzw.
wurde die Gültigkeit der tech-~
nischen Beschreibung nicht
ausdrücklich bestätigt, kann
der Inhalt nicht als bindend
betrachtet werden. Für eine
hieraus entstandene Fehlbe -
dienun; und deren FolgerL
übernimmt Lenze keine Gewähr.
Die in dieser technischen Be -
schreibung dargestellten ver -
fahrenstechnischen Hinweise und.
Schaltungsausschnitte sind
sinngemäß zu verstehen und auf
Ubertragbarkeit auf die jewei -
lige Anwendung zu prüfen.
Für die Eignung der angegebenen
Verfahren und der Schaltungs—
vorschläge für die jeweilige
Anwendung übernimmt Lenze keine
Gewähr.
The information in this tech -
nical description applies only
to the hardware and software
versions that are indicated on
the cover page. If the version
of your equipment is not
listed, then this manual must
not be used. Lenze cannot be
held responsible for any mal -
function resulting from the
above.
The specifications, processes
and circuitry described in this
manual are for guidance only
and must be adapted to your own
specific applications. Lenze
does not .guarantee the
suitability of the processes
and circuitry for individual
applications described in this
technical description.
The specifications in this
manual describe the features of
the products, without
guaranteeing them.
Lenze personnel have carefully
checked this manual and the
equipment it describes, but
cannot be held responsible for
its accuracy.
Technica. alterations reserved.
Die Angaben dieser technischen
Beschreibung spezifizieren die
Eigenschaften der Produkte,
ohne diese zuzusichern.
Lenze hat die Geräte-Hardware
und Software sowie die techni -
sche Beschreibung mit großer
Sorgfalt geprüft. Es kann je -
doch keine Gewährleistung be -
züglich der Fehlerfreiheit
übernommen werden.
Technische
halten.
Anderungen vorbe -

EK3 2/Li 22-03.90 _~ .~ AB 33.1095 D/GB
Seite/page: 1
Inhalt
1. Eigenschaften
2. Technische Daten
3. Anschlußplan
3.1 Netz- u. Motor~~.nschluß
3 - 2 Steuerbaugrupp~2
3.3 Einbau- und Betriebs-
hinweise

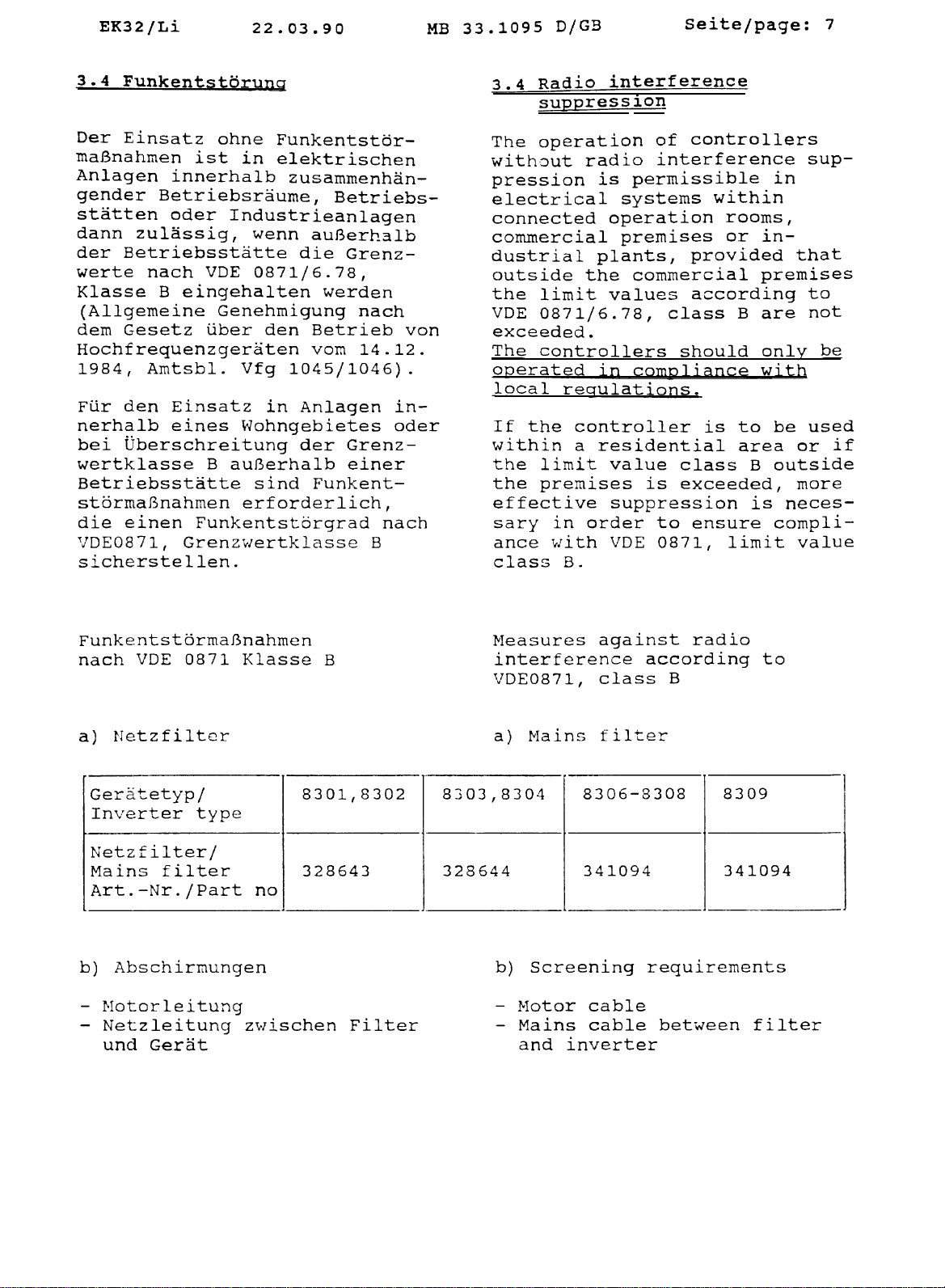

3 .4 Funkentstorung
4. Bedieneinheit

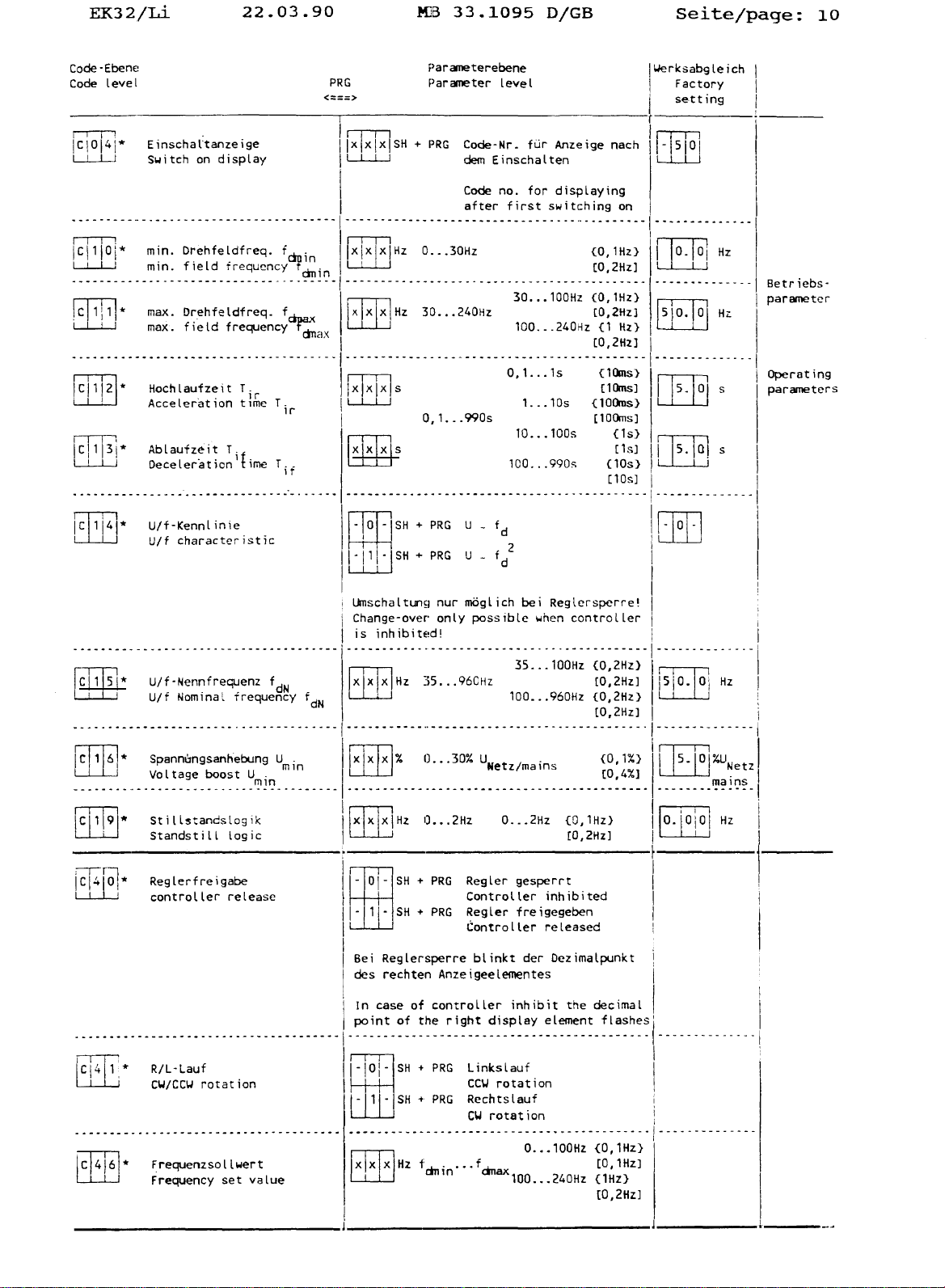

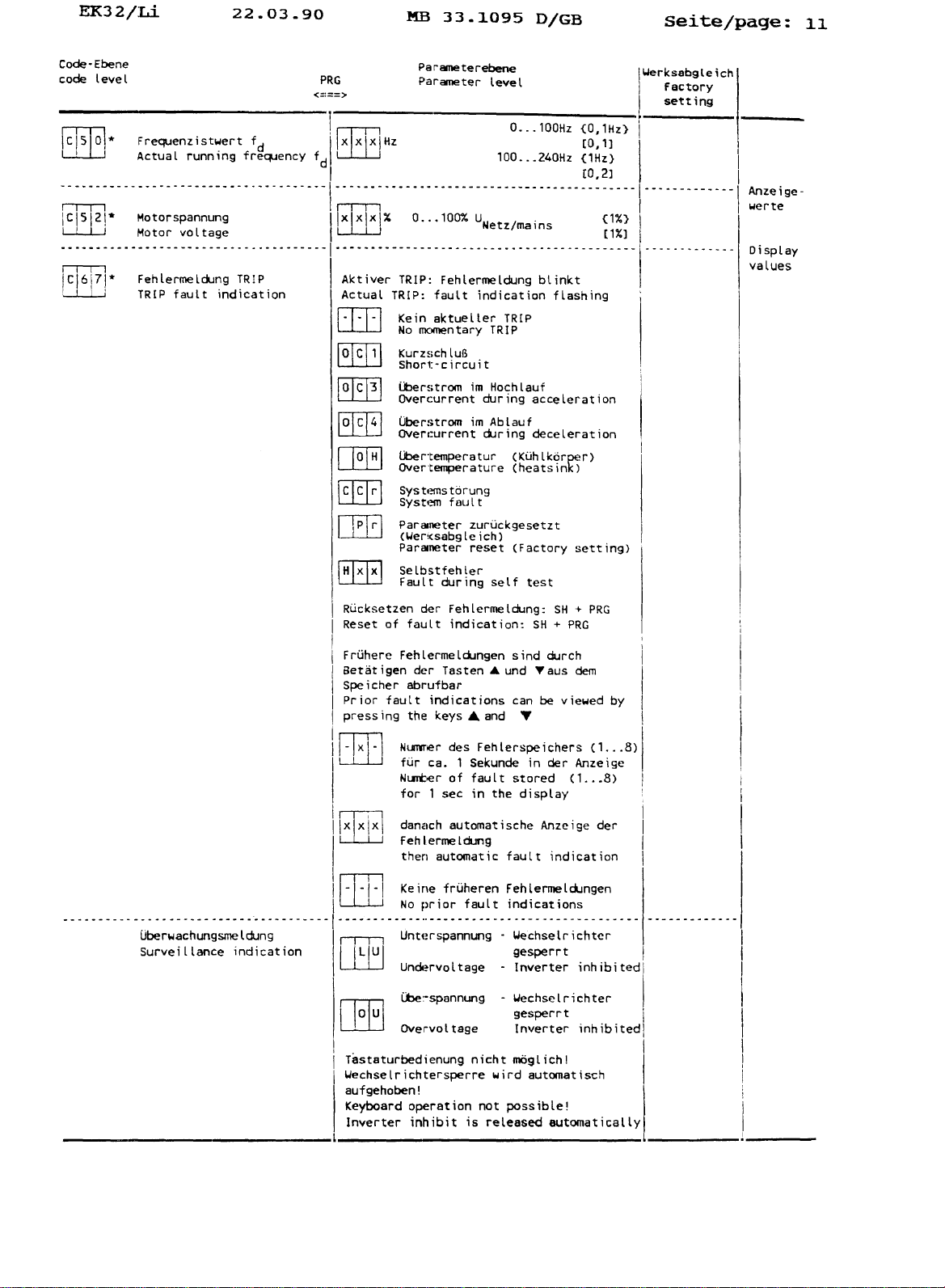

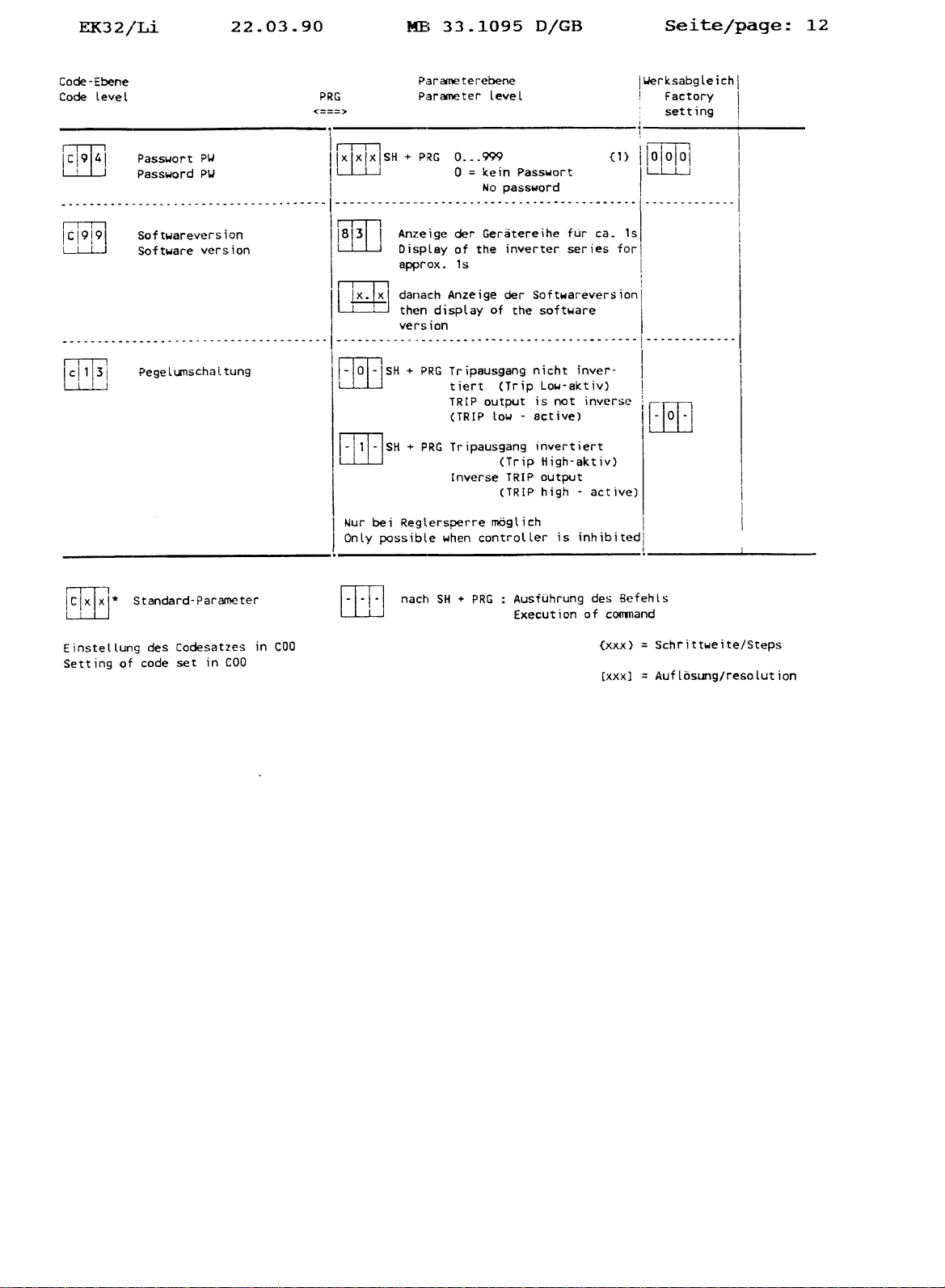

5. Codetabelle 8300

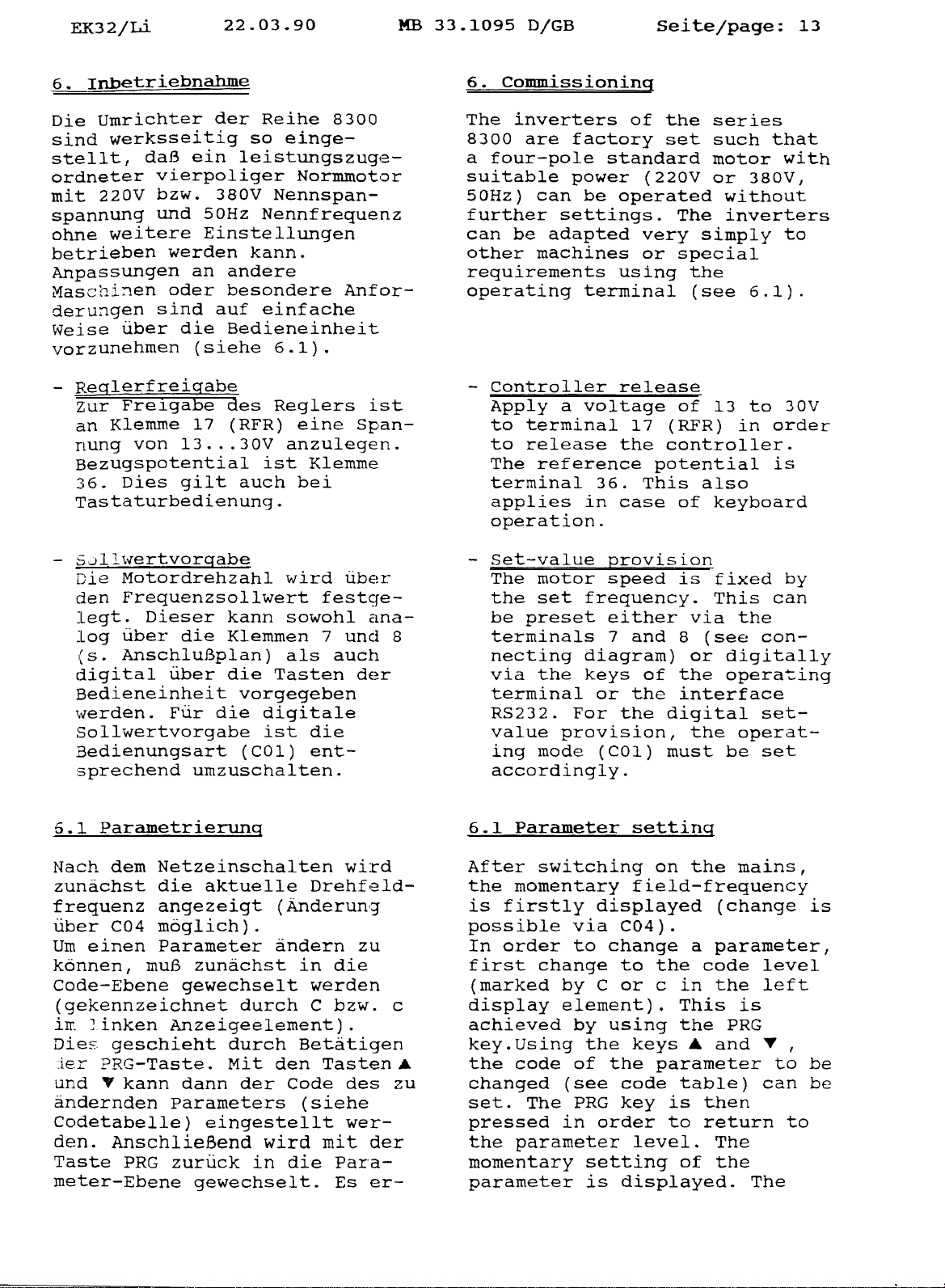

6. Inbetriebnahme
6 - 1 Parametrierung
7 .überwachungs— und
Schutzfunktionen
7 . 1 Spannungsuberwachung
7. 2 Stromuberwachung
7 - 3 ‚remperaturüberwachung
7 - 4 Systeinuberwachungen
Contents
Features
Technical data
Connection diagram
Mains and motor connection
Control stage
Operating and installation
instructions
Radio interference suppression
Operating terminal
Code table 8300
Comnissioning
Parameter setting
Surveillance and protective
functions
Voltage surveillance
Current surveillance
Temperature surveillance
System surveillance
page
2
2
3
5
6
7
8
9
13
13
19
19
20
20
20

22.03 90 KB 33.1095 D/GB
Seite/page: 2
Die Geratereihe 8300 umfaßt 8
Freque:nzumrichter im Leistungs—
bereich von 0,55 bis 4kW.
1. Eigenschaften
The i ierter series 8300 com—
prisec 8 freque ~cy inverters
~overing a power range from
¾55 to 4 kW.
1. Features
- DigitaleSteuereinheit mit
8-bit Mikrocontroller
- Pulswechselrichter mit Bipo -
lar—Trans istor—Modulen
- Kurzzeitig bis zum 1,6-fachen
Gerätenennstrombelastbar
— Kurzschlußsichere Wechsel—
richterausgänge
— U/f—Kennliniensteuerung
- ON-LINE veränderbare Steuer-
parameter
- Potentialfreie digitale Ein-
und Ausgänge für 24V-SPS-
Pegel
- Standardgerät im 1P20-Gehäuse
— Zusatzbaugruppennachrustbar
2. Technische Daten
— Digital control unit using
8—bit microprocessor
- Inverter with bipolar tran -
sistor modules
— 160% overcurrent capacity
for short—term Operation
- Short-circuit ~rotected
inverter outpUs
— U/f—characteristic control
— Control parameters can be
modified ON-LINE
- Isolated digital inputs and
outputs for 24V-PLC level
- Standard inverter in 1P20
- Option boards can be fitted
2. Technical data
Gerätetyp
Irwerter type
1
8301 1
3302
8301
8304 8305 83O~ 8307 8308 8309
Ausgangsteisturig
OUtpUt power
S /kVA
N
1,3 1,5 2,6 3,6 2,9 3,6 5,3 6,3
Motornennleistung (4 pol.)
Rated motor power (4pole)
PN/kW 0,55 0,75 1,5 2,2 1,5
2,2
3 4
Netzspannung
Mains vottage
u
uNetz
mai ii s
190.. .260V±0% 50.. .60Hz 3330 - 450V±0% 50-60Hz
Netznennstrom
Rated mains current
[ IA
1Netz /A
mai ns
7,0 9,0 15,0 17,0 3,6 4,5 6,4 8,0
Ausgangsspannung
Output vottage
U 3 x 0 ... UNtimi
Ausgangsfrequenz
Output frequency
0,23.. .240Hz
Ausgangsnennstrom
Rated output current
1 3,4 4,0 7,0 9,5 4,5 56~ 1 ,~ 8
-1
8,8 12,8
9,5
GerätemaximaLstrom
Max. inverter current
1 /A
max
5,5 6,4 11,2 15,0 7,2 15,2
Geratevertust Leistung
Power loss
f =50Hz 1=1
d N
P/W
V
50 70 90 150 100 130 200 350
Leitspannung
f‘loster-voltage
UL 0 - - - 10V
Strocnteitwert
Master-current vatue L0
--- 2OmA oder/or
4 . -. 2OmA
Umgebungsteriperatur
Ambient terr~erature
T
TU
0
0 - - - 45 C
330 ~ 205 x 172 Abmessungen
Dimensions
HxBxT/rvn
Hxi3xD/rxin
260 x 205 x 145
Gewicht
Weight
kg 3,2 3,5 3,7 3,7 6,2 6,0 6,0 6,0
Art.-Nn.
Part rio.
336 336 336 336 333 333 333
721 722 723 724 072 073 074 333 075
EK3 2 /Li

EK32/Li 22.03.90
KB 33.1095 D/GB Seite/page: 3
Bild/Figure 1
a n
nin
n
nin
m
mii
n
nuii
245 8301-8304 205_f260[ 185
205 33011851 315
145 6
8306-8309 172 6
3. Connection diaqram
3.1 Netz- u. Motc~i-anschluB
3.1 Mains and motor connection
Bild/Figure 2 (830}
LPEL1 N ‚UV W~
~ Fdter H
Du~bstromrnc 1cr
t~r~ phc~e n‘o:or
PE LI N
Bild/Figure 3 (8306
Achtung!
Alle Leistungsklemmen führen bis
zu 30 Sekunden nach dem Netzaus—
schalten Spannung
Caution!
All power terminals carry mains
voltage up to 30 seconds after
ma~ as disconnection
— 3309)
11 L2 L3
Mit zugeordneter Netzdrossel
halt das Gerät die überspan -
nungfestigkeitsklasse 1 nach
VDE 0160 ein.
Geräte 8304,8306.. .8309 nur mit
zugeordneter Netzdrossel
betreiben. Gerät 8303 bei
IMr.~1te..~r>IN nur mit zugeordneter
Ne~z~ro ssel betreiben
* Abgeschirmte Leitungen und
Netzfilter finden Anwendung bei
Funkentstorung nach Grenzwert-
klasse B (VDE 0871)
* Screened cables and mains fil -
ters are necessary in compli—
ance with radio interference
suppression according to limit
value dass B (VDE 0871)
With specified mains choke, the
inverter is overvoltage—pro—
tected (dass 1) according to
VDE regulation 0160.
Operate inverters 8304,
8306.. .8309 only with specified
mains choke. Operate inverter
8303 only with specified mains
choke in case of ‚motor
3. Anschlußplan
— 8304)

22.03.90 NB 33.1095 D/GB
Seite/page: 4

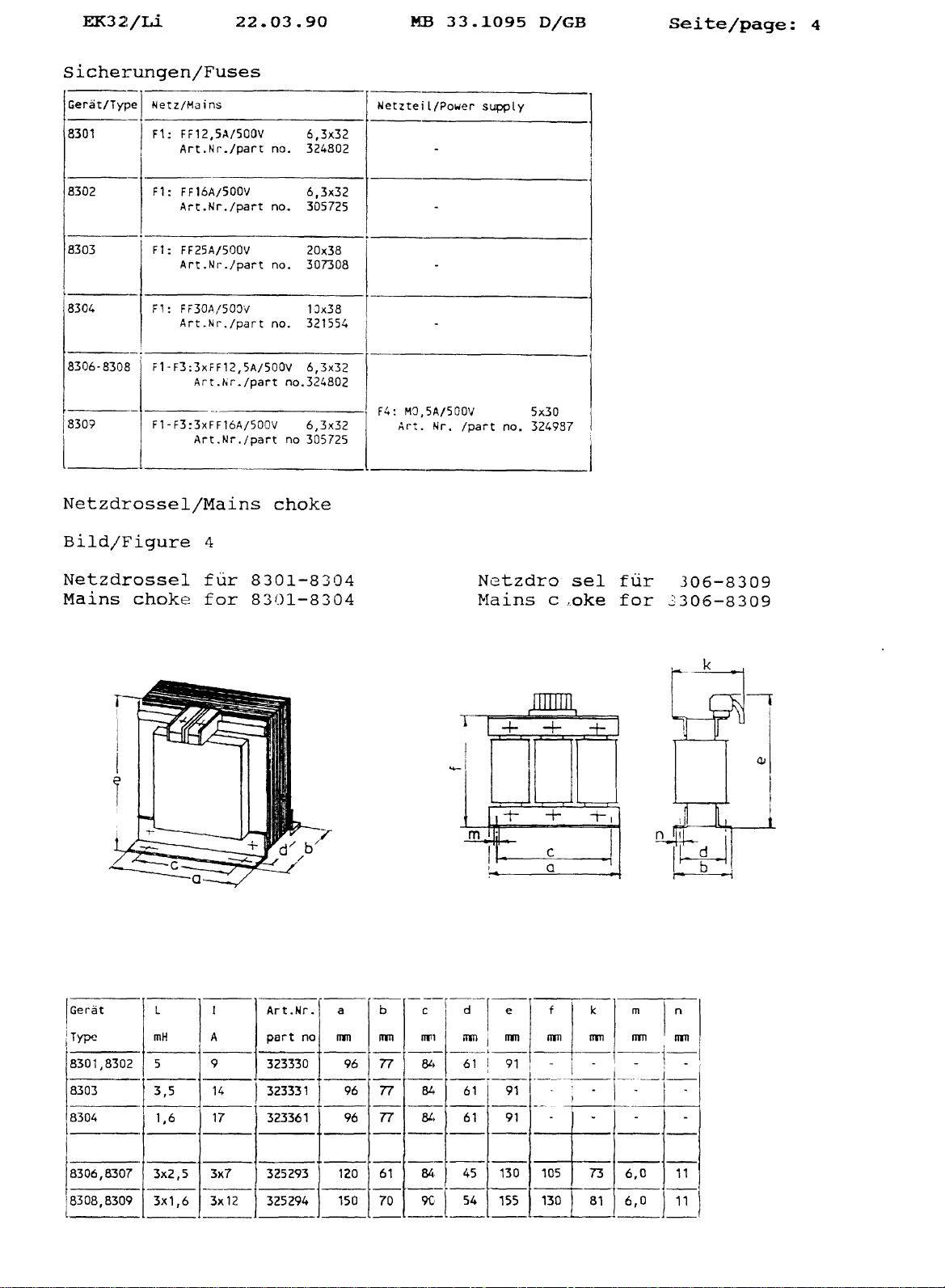

Sicherungen/Fuses
Gerät/Type Netz/Mains Netzteit/Power suppty
8301 F1z FF12,5A/500V 6,3x32
Art.Nr./part rio. 324802 -
8302 F1: FF16A/500V 6,3x32
Art.Nr./part na. 305725 -
F1: FF25A/500V 20x38
Art.Nr./part na. 307308
8303
—t El:
Art.Nr./part na. 321554
-
8304
-
8306-8308 F1-F3:3~<FF12,5A/500V 6,3x32
Art.Nr./part no.324802
F4: MO,5A/500V 5x30
Art. Nr. /part na. 3249~7 830~ F1-F3-3FF16ASOOV 6,3x32
Art.Nr./part na 3057251
Netzdrossel/Mains choke
Bild/Figure 4
Netzdrossel fur 8301-8304
Mains choke for 8301—8304
Netzdro sel für 306—8309
Mains c ~oke for 3306—8309
W]
h7t + i-~l
m V
Gerät
Type rnH ¼
Art.Nr.
part na
R
RNfl
T
Ttii
f
fTrl rruii
I
ITNfl
n
n~n
m
mii
m
mii
m
mii
8301,8302 5 9 323330 96 77 84 61 91 - - - -
8303 3,5 14 J 323331 96 77 84 61 91 -~
- -
-
-
-
- 8304 1,6 17 323361 96 77 84 61 91
8306,8307 3x2,5 3x7 325293 120 61 84 45 130 105 73 6,0 11
8308,8309 3Ä1,6 3x12 325294 150 70 9C 54 155 130 81 6,0 )ii
EK3 2/Li

EK32/Li 22.03.90 NB 33.1095 D/GB
Seitc/page: 5
3.2 Steuerbaugruppe
3.2 Control stage
a) mit externer 24V—Versorgung
Bild/Figure 5
flsoLl RFR R/L TRIP
flset CW/CCW
a) with external 24V supply
ReLaisiretays 1?;
R1 ~ 600 £2
z.B. Art. Nr.
326 850
e.g. part na.
Digitaler Ausgang
Fehler (umschalt -
bar low—high -
aktiv)
Digitale Eingänge
(aktiv bei
13.. .+30V)
Reclits -/Linkslauf
Reglerfreigabe
Analoger Sollwert
a) Potentiometer
b) Leitspannung
0.. .10V
c) Leitstrom
0.. .2OmA
4.. .2OmA
siehe Beipa~;.
b) ohne externe 24V—Versorgung
Bild/Figure 6
Digital output
Fault (change—over
to low—high—active)
Digital inputs
~ctive with volt -
age levels 13V-30V)
CW/CCW rotation
controller release
Analog set—value
a) Potentiometer
b) Master voltage
0...1OV
c) Master current
0...2OmA
4...2OmA
see accessory kit
b) without external 24V supply
Re1ais/re~ays 15V
R1 ~ 600 £2
~soII RFR R/L TRIP Z.B. Art. Nr. 326 850
~set CWICCW e.g. part na.

22.03.90 EK3 2/Li
MB 33.1095 D/GB
Seite/page: 6
3.3 Einbau- und Betriebs
-
hinweise
3.3 Installation and operating
instructi ons
- Das Gerät ist senkrecht mit
untenliegender Klenunleiste Zu
montieren.
— Es muß ein Einbaufreiraum vor.L
lOOnun oben und unten sowie
50mm seitlich eingehalten
werden.
- Die mechanische Schraubbe—
festigung des Sollwertpoten -
tiometers (Beipack) ist mit
PE zu verbinden.
- Die Steuerleitungensind ab -
geschirmt zu verlegen. Um die
Wirksamkeit der Abschirmung
sicherzustellen, darf diese
nicht geöffnet oder unter -
brochen sein. Sie muß beid -
seitig aufgelegt sein und
möglichst nahe an den Klem -
men beginnen. Verbindunger.
sind möglichst niederohn‘ig
und breitflächig auszuführen.
— Zur Vermeidung von Störungen
auch anderer elektronischer
Geräte sind die Motorlei -
tungen ebenfalls abzuschir—
men; insbesondere dann, wenn
eine räumlich getrennte Ver -
legung von Motor- und Signal -
leitungen nicht möglich ist.
- Wird im Motorkreis geschal -
tet, kann es zum Ansprechen
der Stromuberwachung kommen.
- Die Geräte dürfen ohne
zusätzliche Maßnahme (Z.B.
NulILung) nicht an ein Netz
mit FI-Schutzschalter
angeschlossen werden (VDE
0160/05.88). Bei einem
Erdschluß kann ein Gleich-
anteil im Fehlerstrom die
AuslLäsung des FI-Schutz -
schalters verhindern.
- Defekte Sicherungen dürfen
nur gegen den vorgeschriebe -
nen Typ ausgewechselt werden..
- Die Gerätereihe 8300 ist für
den Anschluß eines Brens—
choppers vorbereitet.
- Install the inverter verti -
cally with the terminal
strip at the bottom.
— Ensure that there is free
space of lOOnun at the top and
bottom and SOmm at either
si de
— Connect the fixing screw of
the set—value potentiometer
(accessory kit) to PE.
— Screen control cables.
To ensure that the screening
is effective it should not be
opened or interrupted. lt
should also begin as dose to
the terminals as possible and
must be applied to both ends.
The connnections should have
as bw a resistance and as
large a cross—sectional area
as possible.
— In order to also avoid inter—
ferences of other electronic
devices, the motor wires must
be screened, especially when
it is impossible to lay
motor and signal cables in
separate trunking.
- When switching on the motor
side of the inverter, the
current surveillance circuit
may be activated.
— The inverters must not be
connected to mains with an
earth—leakage current
breaker, withaut additional
protective measures (e.g.
zeroing) (see VDE 0160/5.88)
In case of an earth—fault, a
DC component in the fault
current can prevent the re -
lease of the earth leakage
current breaker.
— Replace defective fuses only
with the specified type.
— The 8300 series inverters are
suitable for connecting to a
braking chopper.

EK32/Li 22.03.90
MB 33.1095 D/GB
Seite/page: 7
3.4 Funkentstörung
Der Einsatz ohne Funkentstör—
maßnahmen ist in elektrischen
Anlagen innerhalb zusammenhän -
gender Betriebsräume, Betriebs—
stätten oder Industrieanlagen
dann zulässig, wenn außerhalb
der Betriebsstätte die Grenz -
werte nach VDE 0871/6.78,
Klasse B eingehalten werden
(Allgemeine Genehmigung nach
dem Gesetz über den Betrieb von
Hochfrequenzgeräten vom 14.12.
1984, Amtsbl. Vfg 1045/1046)
Für den Einsatz in Anlagen in -
nerhalb eines Wohngebietes oder
bei Uberschreitung der Grenz—
wertklasse B außerhalb einer
Betriebsstätte sind Funkent—
störmaßnahmen erforderlich,
die einen Funkentstörgrad nach
VDEOS7l, Grenzwertklasse B
sicherstellen.
Funke ntst örma ßn ahme n
nach VDE 0871 Klasse B
a) Netzfilter
3.4 Radio interference
suppress ion
The operation of controllers
withDut radio interference sup -
pression is permissible in
electrical systems within
connected operation rooms,
commercial premises or in -
dustrial plants, provided that
outside the commercial premises
the limit values according to
VDE 0871/6.78, dass B are not
exceeded.
The controllers should only be
operated in compliance with
local regulations
.
If the controller is to be used
within a residential area or if
the limit value dass B outside
the premises is exceeded, more
effective suppression is neces—
sary in order to ensure compli—
ance with VDE 0871, limit value
dass B.
Neasures against radio
interference according to
VDEO87l, dass B
a) Mains filter
Gerätetyp/
Inverter type
8301,8302 8303,8304 8306—8308 8309
Netz filter!
Mains filter
Art.-Nr./Part no
328643 328644 341094 341094
b) Abschirmungen
— Motorleitung
— Netzleitung zwischen Filter
und Gerät
b) Screening requirements
- Motor cable
- Mains cable between filter
and inverter

EK32/Li 22.03.90
MB 33.1095 D/GB Seite/page: 8
4. Operating termi~al
Bild/Figure 7
Anzeige
Display
Tas tenfunktionen
Der rechte Dezimalpunkt blinkt
bei Reglersperre sowie bei Im -
pulssperre durch das Ansprechen
einer internen Überwachung
The far right-hand decimal
point flashes in case of con—
troller inhibit and pulse
inhibit caused by the
release of an internal
surveillance function.
Bedientasten
Operating keys
Key functions
Wechseln zwischen
Code- und Parameter-
ebene
PRG Change between code
and parameter level
SH + PRG Anderung ausführen
SH + PRG Execute change
A
v
Angezeigten Wert
vergrößern
k + SH Angezeigten Wert
schnell vergrößern
Angezeigten Wert
verkleinern
V + SH Angezeigten Wert
schnell verkleinern
Beim Ausfuhrungsbefehl SH + PRG
ist zunächst die SH—Taste und
dann zusätzlich die PRG—Taste
zu drücken.
A Increase displayed
value
h + SH Increase displayeci
value fast
qv Reduce displayed
value
Y + SH Reduce displayed
value fast
For the execution coinmand
SH + PRG, first press
the SH key and hold, then
press the PRG key.
4. Bedieneinheit
IE~a~ui
PRG

EK32/Li 22.03.90 MB 33.1095 D/GB
Seite/page: 9
5. Codetabelle 8300 ~0~dej~le
Parameter-ebene
Parameter- level.
Wer-ksabg[e ich
Factor-y
sett ing
Codesatz
Code set
Bed ienungsar-t
Oper-ating mode
Parameter-satz laden
Load par-~imeter set
Parametersatz speichern
Store par-ameter set
r•F2111 SH + PRO -.
w
51111 SH + PRO -.
51151 SH + PRO -. PU
SW
Standard Codesatz *
nur- Lesen
Standard code set *
read only
Standard Codesatz *
Standard code set *
Erweiterter Codesatz
Extended code set
Nur für- Service
OnLy for authonized
service personnel
PW = Passworteingabe beim Wechsel. zwischen
-0- und -1- bzw. —0- und -2- wenn in
094 ein Passwort definiert ist
Enter password when changing between
-0- and -1- or -0- and -2- if a pass-
word has been defined under code 094
7I~Ii Passwort-Ariforderung für ca.
L~LWJ Password requirement for is
[~T~T1SH 4 PRO Eingabe des Passwortes
LWLJ Enter password
5~j5SH + PRO K lenunensteuerung/Tastatur -
paralletrierung
Screw terminaL controt/
Parameter setting by
keyboard
[717171SH
-~ PRO Tastatur-bedienung
LLLJ Keyboard operation
5f~~j5 SH -~ PRO
51111 SH + PRO
51111 SH 1- PRG
51151 SH 1- PRO
Wer-ksabgle ich
Factory setting
Parametersatz nach dem
Einschalten
Parameter set after
switch-on
Parnetersatz 2
Parameter set 2
Parameter-satz 3
Parameter set 3
Nur möglich bei Regler-sperre
t~il.y possible for controller inhibit
5551SH + PRO
swi tch-on
5J~]5SH + PRO
51111 SH 4- PRO
Parameter-satz 2
Parameter set 2
Parameter-satz 3
Parameter- set 3
Code- Ebene
Code level
mm
[010101*
PRG
Initiali -
s ierung
mit
liz~
ELlI
SE11
C~o 2;~
~I1
Parameter-satz nach dem
Einschalten
Parameter set after-

22.03.90
EK32/Li
MB 33.1095 D/GB
Seite/page: 10
Code-Ebene
Code level
mm
CI0l4~* E inschattanze i ge
Suiteh on display
mm
ICH IoI~ min. Drehfeldfreq. ~~nin
LLLJ min. field frequcncy
t~hi
max. Dr-ehfeldfr-eq - f
cI~ax
max. field f r-equency d~ax
Hochlaufzeit T -
Acceler-ation tb!~e T.
ir -
Ablaufzeit T
0eceler-ation~time r
if
U/f-Kennt inie
Ulf char-acteristic
U/f -Nennfrequenz ~dN
Ulf Nomina~ frequency ~dN
[~TTVV sPann~zn9sanhebun~U~ in
LLJ~~i Vol tage boost Umin
Stil LstandsLog ik
Standstill logic
iIf51~*
Regler-freigabe
controller- release
mm
Cj4 1.* R/L-Lauf
CW/CCW rotation
Frequenzsol Iwert
Frequency set value
PRO
Parameter-ebene
Parameter- level
lx~xlxISH + PRO
Code-Nr. für- Anzeige nach
dem Einschalten
Code no. for disptaying
after- first switching on
[77x;Hz 0.. .30Hz (0,1Hz>
LWLJ (0,2Hz]
mm 30. ..lOOHz (0,1Hz)
IxIxIxIHz 30....240Hz (0,2Hz]
L.LLJ 100. .240Hz (1 Hz>
(0,2Hz]
jjjjs (lOms]
{10t~iis>
xlxlxls 100~ - .990s
(lOs]
f
SH+PRO ~
~SH+ PRO U f 2
Lknschaltung nur- mögLich bei Reglersper-re‘
Change-over- only possible when contr-oller -
is inhibited!
r-rrm 35.... 100Hz (0,2Hz>
lxix lxi Hz 35.. .96GHz (0,2Hz]
WLJ 100.. .960Hz (0,2Hz>
(0,2Hz]
5j3J~ % 0.. .30% UNt/i (0, 1%>
(0,4%]
EliBiHz 0...2Hz 0. ..2Hz (0,1Hz>
(0,2Hz]
SH + PRO
~SH
1 1 + PRO
Regler- gesperrt
Contr-oller- inhibited
Regler- freigegeben
Contr-o 11er re leased
Bei Regler-sperre blinkt der- Dezimalpunkt
des rechten Anzeigeelementes
In case of controller- inhibit the decimal
point of the right display element flashes
~I44SH + PRO
LJJJIISH ~ PRO
Linkslauf
CCW rotation
Rechts lauf
0W rotation
0..lOOHz (0,1Hz>
x x x Hz 1 . - f (0,1Hz]
511111 dTIin~ C*Ttax
100~
.240Hz (1Hz>
(0,2Hz]
Wer-ksabg le ich
Factory
sett ing
Hz
5i0j0~
5EII~
DiLl
Hz
5
5
SW
Hz
51L11 ‚~>Ne
ma ins
01 Hz
Betriebs-
parameter
Oper-at ing
par-arneter-s
51111*
1ü13l*
C~ 1~5I*
EiEi7~l*

EK32/Li 22.03.90
MB 33.1095 D/GB
Seite/page: ii
PRO
< >
Fr-ec~jenzistwer-t ~d
Actual running fr-e~iency
Motor-spannung
Motor- voltage
Fehler-meldung TRIP
TRIP fault indication
(Jberwachungsme Idung
Surveillance indication
Parameter-ebene
Par-~neter- level
0.. 100Hz {0,lHz>
511111Hz (0,1]
100.. .240Hz {lHz>
(0,2]
E1151~ 0.. .100% UNt/i
(1%>
[1%]
Aktiver- TRIP: Fehlermeldung blinkt
Actual TRIP: fault indication flashing
zw
~EJIi1
zw
Kein aktueller- TRIP
No momentar-y TRIP
Kurzschluß
Shor-1:-cir-cuit
über-strom im Hochlauf
Overeurrent during acceler-ation
über-strom im Ablauf
Overcur-r-ent dur-ing deceLer-ation
über--temperatur- (Kühlkor- per>
Over-temper-ature Cheatsink)
Systems tönung
System fault
Par-aneter- zurückgesetzt
<Wer-msabgle ich)
Parameter- reset (Factor-y setting>
Se lbstfeh 1er-
Fault during self test
Rücksetzen der Fehler-meldung: SH + PRG
Reset of fault indication: SH + PRO
Frühere Fehler-meldungen sind durch
Betätigen der- Tasten kund Vaus dem
Speicher- abrufbar
Prior fautt indications can be viewed by
pressing the keys A and ~
Nurrwi-er- des Fehler-speichers Cl. - .8)
für ca. 1 Sekunde in der- Anzeige
Nwter- of fault stor-ed Cl.. .8)
for- 1 sec in the display
mm
Ix xIxI
danach automatische Anzeige der-
Fehlermeldung
then automatic fault indication
SW
Keine früheren Fehlermeldungen
Na prior- fault indications
mm
LW
Unter-spannung -
Undervo 1 tage
Lbe-spannung
Overvol tage
Wechselr- ichter -
gesperrt
- Inverter inhibited
- Wechselr-ichter -
gesperrt
Inver-ter- inhibited
Tastatur-bedienung nicht möglich!
Wechse Ir ichter-sper-re wird automatisch
aufgehoben!
Keyboard Operation not possible‘
Inver-ter inhibit is released eutomatically
Code-Ebene
code level
Uer-ksabgte ich
Factory
setting
mm
IC 5121*
mm
C16171*
Anzeige-
werte
Display
va Lues

EK3 2/Li 22.03.90 MB 33.1095 D/GB
Seite/page: 12
PRG
Passwort PW
Password PW
Softwareversion
Software version
Pegelunschal tung
Par-aiie terebene
Parameter- level
IxfxfxSH+P~G 0..999 {1>
LWi—i 0 = kein Passwor-t
No password
Anzeige der Ger-ätereihe für- ca. is
Display of the inver-ter- series for -
appr-ox. is
danach Anzeige der- Softwareversion
ix.~x~
then display of the software
vers ion
SWSH
553SH
+ PRG Tripausgang nicht inver -
tiert (Trip Low-aktiv)
TRIP output is not inver-se
(TRIP bw - active)
+ PRG Tripausgang invertiert
(Trip High-aktiv)
Inver-se TRIP output
(TRIP high - active)
Nur- bei Regler-sperre möglich
Only possible when contr-olLer- is inhibited
Standard-Parameter
Einstellung des Codesatzes in COO
Setting of code set in 000
[7f77] nach SH + PRG : Ausführung des Befehls
LIL~J Execution of co~wuand
{xxx> = Schrittweite/Steps
Code-Ebene
Code level
SW
1C1919
cjl ~I
Wer-ksabgleich
Factor-y
setting
F~Ff~1
SW
(xxx) Auflösung/resolution

EK32/L1 22.03.90 MB
33.1095 D/GB Seite/page: 13
6. inbetriebnab]Re
6. Coiiunissioning
Die Umrichter der Reihe 8300
sind werksseitig so einge -
stellt, daß ein leistungszuge—
ordneter vierpoliger Normmotor
mit 220V bzw. 380V Nennspan -
spannung und 50Hz Nennfreguenz
ohne weitere Einstellungen
betrieben werden kann.
Anpassungen an andere
Maschinen oder besondere Anfor -
derungen sind auf einfache
Weise über die Bedieneinheit
vorzunehmen (siehe 6.1).
- Reglerfreigabe
Zur Freigabe des Reglers ist
an Klemme 17 (RFR) eine Span—
rlung von 13.. .30V anzulegen.
BezugspOtential ist Klemme
36. Dies gilt auch bei
Tastaturbedienung.
— sjliwertvorgabe
Die Motordrehzahl wird über
den Frequenzsollwert festc~e -
ILegt. Dieser kann sowohl ana—
fLog über die Klemmen 7 und 8
(S. Anschlußplan) als auch
digital über die Tasten der
Bedieneinheit vorgegeben
werden. Für die digitale
Sollwertvorgabe ist die
3edienungsart (CO1) ent -
sprechend umzuschalten -
5.1 Parametrierup,q
The inverters of the series
8300 are factory set such that
a four—pole standard motor with
suitable power (220V or 380V,
50Hz) can be operated without
further settings. The inverters
can be adapted very simply to
other machines or special
requirements using the
operating terininal (see 6.1).
— Controller release
Apply a voltage of 13 to 30V
to terminal 17 (RFR) in order
to release the controller.
The reference potential is
terminal 36. This also
applies in case of keyboard
operation.
— Set—value provision
The motor speed ½ fixed by
the set frequency. This can
be preset either via the
terminals 7 and 8 (see con—
necting diagram) or digitally
via the keys of the operating
terminal or the interface
RS232. For the digital set -
value provision, the operat—
ing mode (COl) must be set
accordingly -
6.1 Parameter setting
Nach dem Netzeinschaltenwird
zunächst die aktuelleDrehfeld -
frequenz angezeigt (Änderung
über C04 möglich).
Uni einen Parameter ändern zu
können, muß zunächst in die
Code—Ebene gewechselt werden
(gekennzeichnet durch C bzw. c
liv. linken Anzeigeelement).
Dies geschieht durch Betätigen
ier ?RG-Taste. Mit den Tastenk
und V kann dann der Code des zu
andernden Paran‘ieters (siehe
Cc>detabelle) eingestellt wer -
den. Anschließend wird mit der
Taste PRG zurück in die Para -
meter—Ebene gewechselt. Es er—
After switching an the mains,
the momentary field-frequency
is firstly displayed (change is
possible via C04).
In order to change a parameter,
first change to the code level
(marked by C or c in the left
display element). This is
achieved by using the PRG
key.Using the keys h and V
the code of the parameter to be
changed (see code table) can be
set. The PRG key is then
pressed in order to return to
the parameter level. The
momentary setting of the
parameter is displayed. The

EK32/LI 22.03.90
MB 33.1095 D/GB Seite/page: 14
scheint die aktuelle Einstel -
lung des gewünschten Para -
meters.
Das Ändern des Parameters
geschieht nun wieder über die
Tasten A und V . Parameter—
abhängig wird die Änderung
unmittelbar (z.B •~~m~x) oder
erst dann berücksicfftEi gt, wenn
zusätzlich SH + PRG gedrückt
wird (z.B. U/f-Kennlinie).
Hierbei ist zu beachten, daß
einige Parameterunischaltungen
nur bei Reglersperre zugelassen
sind. Wird der Ausführungs -
befehl akzeptiert, erscheint in
der Anzeige für ca. ls „———„.
Damit eine vom Werksabgleich
abweichende Einstellung beim
Netzausschalten nicht verloren
geht, muß der neue Parameter-
satz in den nichtflüchtigen
Speicher übernommen werden.
Dies geschieht unter C03 mit
Hilfe des Ausführungsbefehls.
6.1.1 Bedienungsart
CO
In Abhängigkeit der gewählten
Bedienungsart werden die
SteuerfunktionenSollwert und
Rechts-/Linkslauf über die
Steuerklemmen oder die Bedien- -
einheit vorgegeben. Die Para -
metrierung erfolgt über die
Bediene inheit.
6.1.2 Einschaltanzeige
Unter C04 wird über Eingabe der
Codenummer festgelegt, welcher
Parameter nach dem Einschalten
angezeigt werden soll.
parameter is changed again
using the keys A and V
Depending on the parameter, the
modification is considered
either immediately (e.g. ~~‚ax~
or when SH + PRG are press
additionally (e.g. U/f charac -
teristic). Here, it must be
noted that same parameter
changes are permissible only in
controller inhibit mode. If the
execution command is accepted,
WI~~I is displaved for about
one second. In )rder to save
the new paramettr set
permanently, it must be stored
into the non—volatile memory.
This is achieved under C03
using the execution cominand.
6.1.1 Operating mode
ElZE
Depending on the selected
operating mode, the control
functions: set—value and coun—
terclockwise rotation are pre—
set using the screw control
terminals or the operating ter—
minal. The parameters are set
via the operating terminal.
6.1.2 Switch-on display ~iif1~J
Entering the code number under
C04 determines which parameter
is to be displayed after mains
switch—on.

EK32/Li 22.03.90
MB 33.1095 D/GB Seite/page: 16
6.1.4 Hochlauf zeit Tir5~EL1
Ablauf zeit Tif
Die Hoch- und Ablauf zeit bezie -
hen sich auf eine Änderungder
Drehfeldfrequenz um 100Hz. Die
einzustellenden Zeiten Tir und
Tif können wie folgt berechnet
werden:
Bild/Figure 9
Hierbei sind t• und t die
gewunschten Zei~en für‘~en
Wechsel zwischen ~dl und ~d2•
6.1.5 U/f—Kennlinie
Neben der linearen Kennlinie
(U-fd) kann unter C14 auch ein
quadratischer Kennlinienverlauf
(U- ff92)
gewählt werden.
Bild7Figure 10
6.1.4 Acceleration
timeTir
Deceleration
time Tif
EifEl
Ehlif
The acceleration and decele—
ration times are related to a
change in the field frequency
by 100 Hz. The times T• and
Tif to be set can be c~iculated
as follows:
100Hz
T~ =t.
ir ir ~d2 — ~dl
100Hz
T• =t~
if ~d2 — ~d1
Here, t• and tjf arethe
desiredlimes for the change
between ~d1 and
6.1.5 U/f characteristic EI7~71
Apart from the linear charac—
teristic (U-fd), a square
characteristic (U—fd2 ) can also
be selected.
Bild/Figure 11
T
rT~pufl~<t
remiral poin~
0.5
£c~ N
lineare Kennlinie
linear characteristic
Die quadratische Kennlinie ist
vorgesehen für Pumpen- und
Lüfter antriebe.
quadratische Kennlinie
square characteristic
The square characteristic is
provided for pumps and blower
drives.
~O/Hz
~d2
Jm;n -
0
/
1
/
V
Ne<~npuflkt
nominal paint
1.5 ~I
N
Umin
0

E1K32/Li 22.03.90 MB 33.1095 D/GB Seite/page: 17
6.1.. 6 U/f-Nennfrequenz
~dN
Mit der U/f-Nennfrequenz wird
die Steigung der gewählten U/f -
Kennlinie eingestellt. Sie
berechnet sich aus den
Motornenfldaten wie folgt:
6.1.6 U/f nominal
frequency f~
EIIIZf~
The U/f nominal frequency is
used to set the selected U/f
characteristic. lt is calcu—
lated in conjunction with the
nominal motor data as follows:
U~etz(mains)
fdN[Hz3 Motor[V~ [V3 ~N Motor[Hz]
UN
Für die gängigsten Netz- und
Motortypen sind die Eck -
frec[uenzangaben der nach -
stehenden Tabelle zu entnehmen.
Es ist zu beachten, daß die
maximale Ausgangsspannung der
Umrichter den Betrag der
jeweiligen Netzspannung
erreichen kann.
8301 - 8304
UM Ne~z/
mains
LV]
UM Motor~~NMotor
LV] rHzJ
~dN
EHzJ
220
220
230
230
50.0
52.3
500
50.0
54.5
220
230
230
230
240 220
240 240
50
50
50
50
50
50 1 50.0
For most motor types, the input
parameters can be obtained from
the table below. Pleasenote
that the maximum inverter out—
put voltage can be as high as
the corresponding mains
voltage.
8306 - 8309
U U
N Netz!‘ N Motor
na ins‘
[VI [VI
N
NMotor
[Hz]
d
dN
[Hz]
380
400
400
400
415
415
380
380
400
400
380
415
50
50
50
60
50
50
50.0
52.6
50.0
60.0
54.6
50.0
Tabelle 5
Wir empfehlen, generell bei der
Inbetriebnahme zu uberprüfen,
daß der Strom im Leerlauf den
Motornennstrom nicht über -
schreitet. Gegebenenfalls kann
durch Erhöhung der Nennfrequeriz
(C15) die U/f-Kennlinie und
amit die Leerlauf stromaufnah:~ne
abgesenkt werden.
In general, we recominend to
check during cominissioning that
the current, whilst idle
running does not exceed the
nominal motor current. If
necessary, the U/f character—
istic and thus the idling
current consumption can be
reduced by increasing the
nominal frequency.
