Leviton 51005-WM User manual

ENGLISH
INTRODUCTION
Transient voltage surges are short-term deviations from a desired voltage level or signal that can occur at any time. Such changes can result in an
electronic device malfunction or cause extensive damage. Also termed
"spikes" , these occurrences take place as a result of magnetic field/inductive
coupling or whenever the line current is interrupted. They can originate from either inside a facility or derive from outside utility lines. Sources within a
facility involve loads that are switched, such as electric motors that are turned ON and OFF. Outside transient influences involve utility grid switching.
DESCRIPTION
Leviton's Wired Modules, Cat. Nos. 51005-WM, 51010-WM, 51005-DIN (DIN Rail mounted) and 51010-DIN (DIN Rail mounted), are ideally suited for use
by Original Equipment Manufacturers (OEM’s) who wish to provide superior TVSS protection for their equipment. The modules are electrically identical,
but are mounted differently.
FEATURES
•UL 1449 TVSS rated.
•IEEE C62.41-1991 category A&B combination wave and ringwave suppression.
•Three protection modes — L-N, L-G, N-G.
•Two suppression stages — primary and backup.
•Fused for suppression protection failure.
•EMI/RFI filtration circuitry.
•Three diagnostic modes include LED indicators for phase-neutral polarity reversal, open ground and suppression failure. Suppression failure also has
an audible indicator.
TO INSTALL
WARNING: TO BE INSTALLED AND/OR USED IN ACCORDANCE WITH APPROPRIATE LOCAL ELECTRICAL CODES AND REGULATIONS
(INCLUDING NEC/CEC, AS APPLICABLE).
WARNING: IF YOU ARE NOT SURE ABOUT ANY PART OF THESE INSTRUCTIONS, CONSULT A QUALIFIED ELECTRICIAN.
WARNING: TO AVOID FIRE, SHOCK, OR DEATH; TURN OFF POWER AT CIRCUIT BREAKER OR FUSE AND TEST THAT THE POWER IS OFF
BEFORE WIRING!
WARNING: THIS DEVICE IS NOT A LIGHTNING ARRESTER, AND WILL NOT SURVIVE LIGHTNING STRIKES IN CLOSE PROXIMITY TO THE
PREMISES OR SUSTAINED OVERVOLTAGES.
WARNING: THIS DEVICE IS DESIGNED FOR USE IN EQUIPMENT OR INSTALLATIONS REQUIRING A PERMANENT HARD-WIRED DEVICE.
WARNING: THESE DEVICES MUST BE CONNECTED TO A CIRCUIT THAT IS PROTECTED BY A CIRCUIT BREAKER OR FUSE. THE
PROTECTION RATING MUST NOT EXCEED 5 AMPS FOR THE 51005-WM/DIN. THE PROTECTION RATING FOR THE 51010-WM/DIN MUST NOT
EXCEED 10 AMPS.
CAUTION: USE THIS DEVICE ONLY WITH COPPER OR COPPER CLAD WIRE. WITH ALUMINUM WIRE USE ONLY DEVICES MARKED CO/ALR
OR CU/AL.
Assembly (DIN models only): Using desired DIN clip orientation, press the clip into the holes in the back cover.
Location and Mounting:
1.The Wired Module should be located as close as possible to the equipment to be protected.
2.51005/51010-WM may be mounted with two #8 size screws of sufficient length (or similar bolt & nut) using the two mounting flanges on the base of the
module.
3.51005/51010-DIN should be pushed gently into place onto a DIN Rail. This module will attach to a 35 mm standard DIN Rail (DIN EN 50022)
or a 32 mm "G" DIN Rail (DIN EN 50035).
System Voltage and Current Requirements:
1. Determine the system voltage of the equipment to be protected. The Wired Modules are rated for 120 VAC single phase Line-to-Neutral with a ground
return.
2. Determine the current rating of the equipment to be connected. The Wired Modules are series connected devices and are rated for 5 Amps (51005) or
10 Amps (51010) maximum load.
3.Be aware of the Line and Load side designations.
Wiring Procedures:
1. The Line side (power input) has two terminals: L-Line in and N-Neutral in.
2. The Load side (power output) has two terminals: L-Line out and N-Neutral out.
3. Line and Load side terminal blocks should use #12 - #18 AWG wires, secured to terminals using 4.5 in.-lbs. of torque. The grounding terminal block is
suitable for use with #10 - #14 AWG copper wire when torqued to 35 in.-lbs., and is suitable for use with #6 - #8 AWG copper wire when torqued to
45 in.-lbs.
4. There is a single-point ground terminal located on the top side (Line in end) of the housing. All ground connections must be made at this terminal.

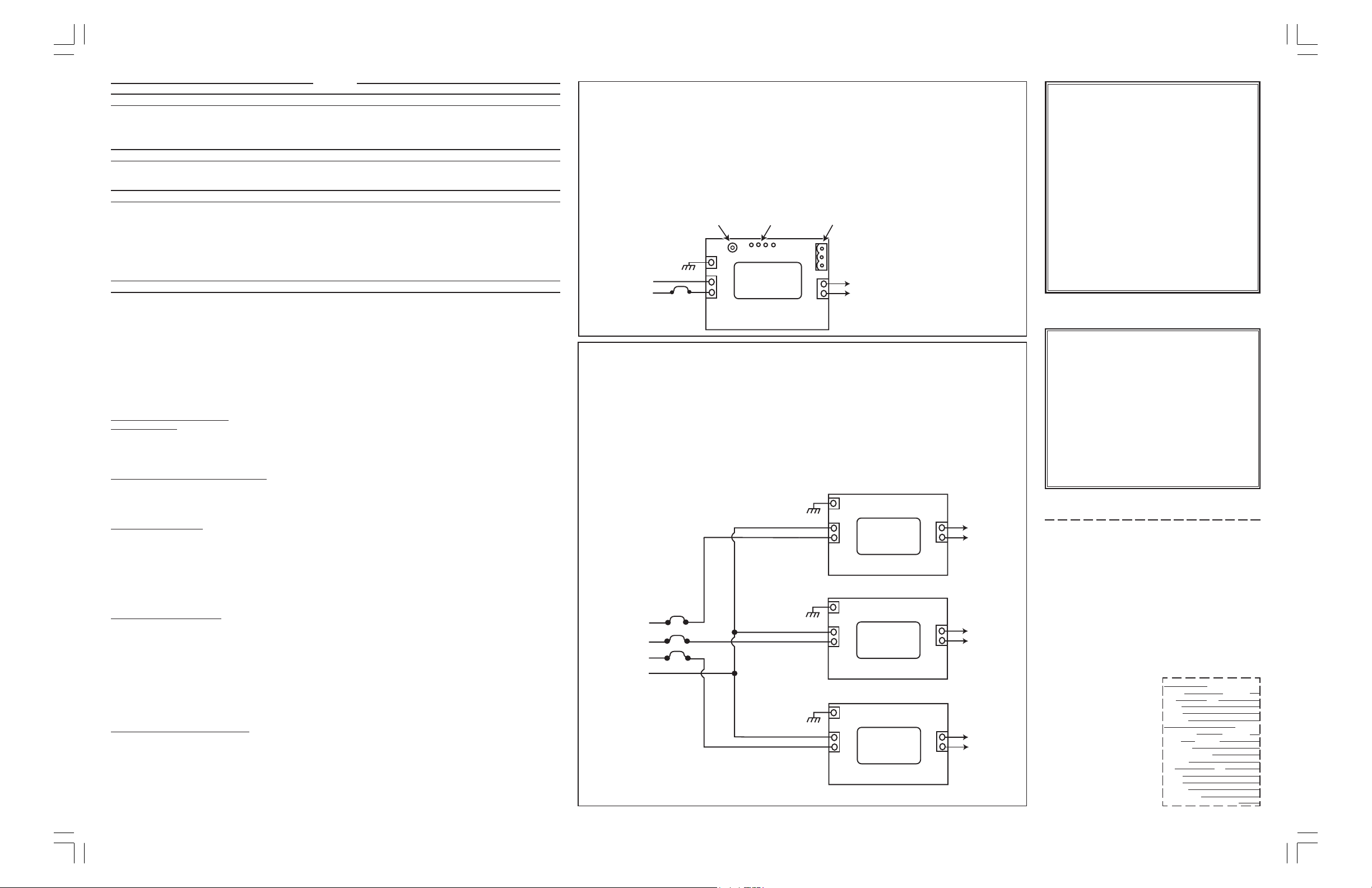

5. Connect the Wired Modules as follows: Figure 1 shows a single phase Line-to-Neutral installation of Cat. No. 51005-WM. Figure 2 shows a 3 phase
Line-to-Neutral installation utilizing three Cat. No. 51005-WMs. Cat. No. 51010-WM is installed in the same manner.
Power ON Diagnostics
1. Turn power ON and check the diagnostic lights. If the Module is properly installed and the system wiring is correct, the Green ground LED will be lit.
This signifies that power is ON and ground continuity exists between the protected equipment and the building power source.
2. If the power is OFF, the Green ground LED and the Red polarity LED will be OFF.
3. If power is present and the Red polarity LED is lit, but the Green ground LED is OFF, it signifies that power is present but Hot and Neutral wiring is
reversed in polarity or an open ground condition exists. This could be due to a reversal somewhere in the building wiring, an open ground or an error in
the Wired Module connections.
CAUTION: THIS IS A POTENTIALLY UNSAFE CONDITION AND SHOULD BE CORRECTED IMMEDIATELY.
4. Relay status circuit and plug-in connections (mating plug provided) are rated at 5 Amps. The voltage rating is 250VAC/30VDC. Contacts accomodate
#22 - #12 AWG wire secured to terminals using 5 in.-lbs. of torque. If both primary and secondary surge suppression fail, continuity will be between
the “NO” and “C”.
5.Aremote LED capability is provided. If it's use is desired, the user will provide RCA type phono plug (center conductor is “-” and outer conductor is “+”)
with a maximum of 10 ft. of twisted pair (#22 AWG) wiring and a LED capable of 10 ma maximum.
Surge Protection Diagnostics:
The Wired Modules include two levels of surge protection: primary and backup. Illuminated Red LEDs and an audible tone indicate surge suppression
failure has occurred. The audible tone provides supplementary failure warning for the instance when the Wired Module is contained within a piece of
equipment and the LEDs are not readily visible.
1. Unlit Red LEDs and absence of audible tone indicate primary and backup surge protection circuitry is in working order.
2. If either one of the Red LED’s are lit and there is an audible tone, it signifies loss of either primary or backup protection. Backup surge suppression
can be relied on temporarily, but the Wired Module should be replaced as soon as possible.
3. If both Red LEDs are lit and there is an audible tone, all surge protection has failed, but power will continue to be applied to the load. If either step 2 or
step 3 has occured, a transient surge has exceeded the rating of the Wired Modules and they should be replaced immediately.
Wired Modules
Cat. Nos.
51005-WM and 51005-DIN
Rated: 5A-120VAC
51010-WM and 51010-DIN
Rated: 10A-120VAC
INSTALLATION INSTRUCTIONS
Modules câblés
Nos de cat.
51005-WM et 51005-DIN
valeurs nominales : 5 A, 120 V c.a.
51010-WM et 51010-DIN
valeurs nominales : 10 A, 120 V c.a.
DIRECTIVES
Módulos Cableados
Nos. de Cat.
51005-WM y 51005-DIN
Capacidad: 5A -120VCA
51010-WM y 51010-DIN
Capacidad: 10A -120VCA
INSTRUCCIONES DE INSTALACIÓN
FRANÇAIS
INTRODUCTION
Les surtensions transitoires sont de courtes déviations du signal ou du niveau de tension qui peuvent se produire à tout moment. De telles variations
peuvent perturber le fonctionnement du matériel électronique ou provoquer des dommages importants. Aussi appelées crêtes, les surtensions sont
souvent causées par un champ magnétique, par un couplage inductif ou encore, par une interruption de courant. Elles peuvent naître à l’intérieur d’un
circuit ou provenir d’une source externe. À l’interne, les surtensions peuvent être générées par la commutation de charges, comme des moteurs
électriques qui démarrent et qui s’arrêtent; à l’externe, elles peuvent être causées par de la commutation de réseaux électriques.
DESCRIPTION
Les modules câblés sont destinés aux fabricants qui désirent doter leur équipement d’un niveau supérieur de protection contre les surtensions. Bien que
les modèles 51005-WM, 51010-WM, 51005-DIN et 51010-DIN soient presque identiques du point de vue électrique, ces deux derniers sont conçus pour
un montage sur rail DIN.
FICHE TECHNIQUE
•Conformité aux normes UL 1449 en matière de limitation des surtensions transitoires.
•Conformité aux normes IEEE C62.41-1991, en matière de limitation d’ondes combinées et d’impulsions oscillatoires, catégories A et B.
•Trois modes de protection : L-N, L-T et N-T.
•Deux niveaux de limitation : principal et auxiliaire.
•Protection par fusible en cas de panne de limitation.
•Circuits d’élimination du brouillage radioélectrique et électromagnétique.
•Trois modes de diagnostic par témoins lumineux : inversion de polarité (phase-neutre), fuite à la terre et panne de suppression (cette dernière
éventualité est également indiquée par un signal sonore).
INSTALLATION
AVERTISSEMENT : INSTALLER OU UTILISER CONFORMÉMENT AUX CODES DE L’ÉLECTRICITÉ EN VIGUEUR (AINSI QU’AUX
PRESCRIPTIONS APPLICABLES DU NEC OU DU CCÉ).
AVERTISSEMENT : À DÉFAUT DE BIEN COMPRENDRE LES PRÉSENTES DIRECTIVES, EN TOUT OU EN PARTIE, ON DOIT FAIRE APPEL À UN
ÉLECTRICIEN QUALIFIÉ.
AVERTISSEMENT : POUR ÉVITER LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU D’ÉLECTROCUTION, COUPER LE COURANT AU
FUSIBLE OU AU DISJONCTEUR ET S’ASSURER QUE LE CIRCUIT SOIT BIEN COUPÉ AVANT DE PROCÉDER À L’INSTALLATION.
AVERTISSEMENT : CE DISPOSITIF N’EST PAS UN PARAFOUDRE; IL NE RÉSISTERA PAS AUX COUPS DE FOUDRE À PROXIMITÉ DES
INSTALLATIONS, NI AUX SURTENSIONS PROLONGÉES.
AVERTISSEMENT : CE DISPOSITIF EST CONÇU POUR LES APPAREILS OU APPLICATIONS À RACCORDEMENT FIXE.
AVERTISSEMENT : CE DISPOSITIF DOIT ÊTRE RACCORDÉ À UN CIRCUIT PROTÉGÉ PAR UN DISJONCTEUR OU UN FUSIBLE DONT LES
VALEURS NOMINALES NE DÉPASSENT PAS 5 AMPÈRES (MODÈLES 51005-WM ET 51005-DIN) OU 10 AMPÈRES (51010-WM ET 51010-DIN).
MISE EN GARDE : N’UTILISER CE DISPOSITIF QU’AVEC DU FIL DE CUIVRE; EN PRÉSENCE DE FIL D’ALUMINIUM, UTILISER SEULEMENT LES
DISPOSITIFS PORTANT LA MARQUE CU/AL OU CO/ALR.
Assemblage (modèles “ DIN ” seulement) : orienter l’agrafe pour rails DIN dans le sens voulu et l’enfoncer dans les orifices du couvercle arrière.
Détermination de l’emplacement et installation :
1. Le module câblé doit être installé le plus près possible du matériel à protéger.
2. Les modèles 51005-WM et 51010-WM peuvent être fixés au moyen de deux vis de calibre 8 de longueur suffisante (ou au moyen d’écrous et de
boulons appropriés), en utilisant les deux brides de fixation situées à la base du boîtier.
3. Pour installer un module de modèle 51005-DIN ou 51010-DIN, il suffit de l’enclencher sur un rail DIN en appuyant délicatement; ces modèles
conviennent aux rails DIN standard de 35 mm (DIN EN 50022) et ceux de type « G » de 32 mm (DIN EN 50035).
Exigences relatives à la tension et à l’intensité du circuit :
1. Déterminer la tension nominale du système qui alimente l’équipement à protéger. Les modules câblés sont destinés aux circuits monophasés ligne à
neutre de 120 V c.a., avec retour à la terre.
2. Déterminer l’intensité nominale de l’équipement à protéger. Les modules câblés sont conçus pour être raccordés en série; les modèles 51005
acceptent une charge maximale de 5 A, et les 51010, une charge maximale de 10 A.
3. S’assurer de respecter les désignations des côtés « ligne » et « charge ».
Procédure de raccordement :
1. Le côté « ligne » (entrée d’alimentation) présente deux bornes : entrées de ligne (L) et de neutre (N).
2. Le côté « charge » (sortie d’alimentation), présente aussi deux bornes : sorties de ligne (L) et de neutre (N).
3. Les bornes « ligne » et « charge » acceptent les fils d’un calibre de 18 à 12 AWG, et doivent être serrées en appliquant un couple de 4,5 po-lb; la
borne de MALT peut recevoir du fil de cuivre d’un calibre variant entre 14 et 10 AWG (la serrer en appliquant un couple de 35 po-lb) ou entre 8 et
6AWG (couple de 45 po-lb).
4. L’unique borne de terre est située sur la partie supérieure (côté de l’entrée de ligne) du boîtier de l’unité; toutes les connexions de MALT doivent être
effectuées à cet endroit.
5. Raccorder le module câblé conformément au schéma approprié : la figure 1 montre l’installation d’un 51005-WN sur un circuit monophasé à tension
simple (ligne à neutre); la figure 2 illustre l’installation de trois 51005-WN sur un circuit triphasé à tension simple. Le modèle 51010-WM se raccorde
de la même façon.
Diagnostic de l’alimentation :
1. Mettre le module sous tension et vérifier l’état des témoins. S’il est installé correctement et si le système est adéquatement raccordé, le témoin vert de
mise à la terre devrait s’allumer, indiquant que le dispositif est alimenté et que la ligne entre l’équipement protégé et la source d’alimentation est mise à
la terre de façon continue.
2. Si le courant est coupé, le témoin vert de mise à la terre et le témoin rouge de polarité s’éteindront.
3. Si le circuit est sous tension, le témoin rouge, allumé, et le vert, éteint, cela signifie que le dispositif est alimenté, mais que la polarité des fils actif et
neutre est inversée ou il existe une fuite à la terre sur le circuit. Cela peut être causé par le renversement de la polarité du câblage, par une fuite à la
terre, ou par une erreur de raccordement du module.
MISE EN GARDE : COMME CETTE SITUATION PEUT S’AVÉRER TRÈS DANGEREUSE, ELLE DOIT ÊTRE CORRIGÉE SANS DÉLAI.
4. Les valeurs nominales des circuits de relais d’état et des prises (fiches comprises) sont de 5 A, à 250 V c.a. / 30 V c.c. Les contacts acceptent les fils
d’un calibre variant entre 22 et 12 AWG, lesquels doivent être raccordés aux bornes en appliquant un couple de 5 po-lb. Si les systèmes de protection
principal et auxiliaire font tous les deux défaut, la continuité sera assurée entre les contacts « NO » (normalement ouverts) et «NF»(normalement fermés).
5. Il est possible d’installer des témoins à distance; le cas échéant, on doit se procurer une fiche audio de type RCA reliée à un câble à paires torsadées
de calibre 22 AWG – le fil interne est négatif (-) et l’externe, positif (+) – d’une longueur maximale de 3 m (10 pi), et un témoin de 10 mA au plus.
Diagnostic de la protection :
Le module offre deux niveaux de protection, soit le niveau principal et le niveau auxiliaire. En cas d’arrêt de protection, les témoins rouges s’allument et
une tonalité se fait entendre. Cette fonction supplémentaire sert à indiquer un état de panne quand le module est logé dans un appareil et que ses
témoins ne sont pas visibles.
1. Si les témoins rouges du dispositif sont allumés et qu’aucun signal sonore ne se fait entendre, cela signifie que les circuits du dispositif effectuent
adéquatement la protection en modes principal et auxiliaire.
2. Si un seul de ces témoins est allumé et une tonalité se fait entendre, cela signifie qu’un des modes de protection, principal ou auxiliaire, n’est plus actif.
La protection en mode auxiliaire peut suffire temporairement; le module devra cependant être remplacé dès que possible.
3. Si les deux témoins rouges sont allumés et qu’on entend un signal sonore, cela signifie que la protection est interrompue, même si l’alimentation à la
charge est maintenue. Si l’une des pannes décrites aux points 2 et 3 survient, alors le module a subi une surtension supérieure à ses valeurs
nominales et devra être remplacé sans délai.
For Technical Assistance Call:
1-800-648-3332 (U.S.A. Only)
www.leviton.com
LIMITED TEN YEAR WARRANTY AND EXCLUSIONS
Leviton warrants to the original consumer purchaser and not for the benefit of
anyone else that this product at the time of its sale by Leviton is free of defects
in materials and workmanship under normal and proper use for ten years from
the purchase date. Leviton’s only obligation is to correct such defects by
repair or replacement, at its option, if within such ten year period the product
is returned prepaid, with proof of purchase date, and a description of the
problem to Leviton Manufacturing Co., Inc., Att: Power Quality Customer
Support, 860 Harold Place, Chula Vista, CA 91914. This warranty excludes
and there is disclaimed liability for labor for removal of this product or
reinstallation. This warranty is void if this product is installed improperly or in
an improper environment, overloaded, misused, opened, abused, or altered
in any manner, or is not used under normal operating conditions or not in
accordance with any labels or instructions. There are no other or implied
warranties of any kind, including merchantability and fitness for a particular
purpose, but if any implied warranty is required by the applicable jurisdiction,
the duration of any such implied warranty, including merchantability and
fitness for a particular purpose, is limited to ten years. Leviton is not liable for
incidental, indirect, special, or consequential damages, including without
limitation, damage to, or loss of use of, any equipment, lost sales or profits or
delay or failure to perform this warranty obligation. The remedies provided
herein are the exclusive remedies under this warranty, whether based on
contract, tort or otherwise.
PK-92965-10-02-0B
PK-92965-10-02-0B
Cat. No. 51005-WM
PK-92965-10-02-0B 4/21/03, 1:43 PM1

L
N
G/T
Line In
Entrée de la ligne
Entrada de línea
L
N
CB
L
N
Load
Charge
Carga
L
NTo Load
Vers la charge
A la Carga
51005-WM
120V
From Line
Alimentation
De la línea
Remote LED Connection
Témoin à DEL télécommandé
Conexión de LED remoto
LEDs
DELs
Relay Status Plug-in Connection
Points de connexion des fiches et des contacts de relais d'état
Conexiones para el Estado de Relay
C/F
NC/NF
NO
L
N
LL
N
L
N
L
N
L1
L2
CB
L3
CB
N
CB
N
L
NL
N
L
NL
N
TVSS Module 1 (L1- N) / DLST 1 (L1-N)
From Line
Alimentation
De la línea
Load 1
Charge 1
Carga 1
Load 2
Charge 2
Carga 2
51005-WM
120V
51005-WM
120V
51005-WM
120V
Load 3
Charge 3
Carga 3
G/T
G/T
G/T
Line In
Entrée de la ligne
Entrada de línea
Line In
Entrée de la ligne
Entrada de línea
Line In
Entrée de la ligne
Entrada de línea
Load
Charge
Carga
Load
Charge
Carga
Load
Charge
Carga
TVSS Module 2 (L2- N) / DLST 2 (L2-N)
TVSS Module 3 (L3- N) / DLST 3 (L3-N)
Figure 1 / Figura 1
Single Phase, Line-to-Neutral installation of a 51005-WM Wired Module
Installation d’un module câblé 51005-WM sur un circuit
monophasé à tension simple (ligne à neutre)
Fase Sencilla: Instalación de Línea a Neutro del Módulo Cableado 51005-WM
ESPAÑOL
INTRODUCCION
Las sobretensiones momentáneas de voltaje son pequeñas desviaciones del nivel o señal de voltaje deseado que pueden ocurrir en cualquier momento.
Estos cambios pueden causar mal funcionamiento de un producto electrónico o dañarlo fuertemente. También llamados “picos”, se producen como
resultado del acoplamiento de campos magnético/inductivo o cuando la corriente de línea se interrumpe. Ellos se pueden originar tanto dentro de un local
como derivarse de líneas de servicio público de afuera. Fuentes dentro de un local que envuelven cargas que han sido conmutadas, tal como motores
eléctricos que han sido ENCENDIDOS Y APAGADOS, influencias momentáneas externas que incluye la red de conmutación de los servicios públicos.
DESCRIPCION
Los Módulos Cableados de Leviton, No. Cat. 51005-WM, 51010-WM, 51005-DIN (Montados en Riel) y 51010-DIN (Montados en Riel)s, son ideales para
ser usados por los Fabricantes de Equipos Originales (FEO), que desean proveer Protección superior TVSS a sus equipos. Los módulos son
eléctricamente idénticos, pero se montan en forma diferente.
ESPECIFICACIONES
•TVSS Listado por UL 1449.
•Combinación de supresión de Onda y anillo de onda Categoría A y B, IEEE C 62.41-1991.
•Tres modos de protección – L-N, L-G, N-G.
•Dos estados de supresión – primario y de reserva.
•Fusible para falla de protección de supresión.
•Circuito de filtración IME/IRF.
•Tres modos de diagnóstico incluyen indicadores LED para inversión de polaridad de Fase – Neutro, abierto a tierra y falla de supresión. La falla de
supresión también tiene un indicador audible.
PARA INSTALAR
ADVERTENCIA: PARA INSTALARSE Y/O USARSE DE ACUERDO CON LOS CODIGOS ELECTRICOS Y NORMAS APROPIADOS (INCLUIDOS
NEC/CEC, SI ES NECESARIO)
ADVERTENCIA: SI USTED NO ESTA SEGURO ACERCA DE ALGUNA DE LAS PARTES DE ESTAS INSTRUCCIONES, CONSULTE A UN
ELECTRICISTA CALIFICADO.
ADVERTENCIA: PARA EVITAR DESCARGA ELECTRICA, FUEGO, O MUERTE, INTERRUMPA EL PASO DE ENERGIA MEDIANTE EL
INTERRUPTOR DE CIRCUITO O FUSIBLE. ¡ASEGURESE DE QUE EL CIRCUITO NO ESTE ENERGIZADO ANTES DE INICIAR LA INSTALACION!
ADVERTENCIA: ESTE PRODUCTO NO ES UN PARARRAYOS. NO SOBREVIVE GOLPES DE RAYOS CERCA A LAS PREMISAS O SOPORTA
SOBREVOLTAJES.
ADVERTENCIA: ESTE PRODUCTO ESTA DISEÑADO PARA SER USADO EN EQUIPOS O INSTALACIONES QUE REQUIERE UN PRODUCTO DE
CONEXION PERMANENTE (HARD WIRED)
ADVERTENCIA: ESTOS PRODUCTOS SE DEBEN CONECTAR A UN CIRCUITO QUE ESTA PROTEGIDO POR UN INTERRUPTOR DE CIRCUITO
O FUSIBLE. LA CAPACIDAD DE PROTECCION NO DEBE EXCEDER DE 5 AMP. PARA EL 51005-WM/DIN. LA CAPACIDAD DE PROTECCION PARA
EL 51010-WM/DIN NO DEBE EXCEDER DE 10 AMPS.
ADVERTENCIA: USE ESTE PRODUCTO SOLO CON CABLE DE COBRE O REVESTIDO DE COBRE. PARA CABLE DE ALUMINIO USE
SOLO PRODUCTOS MARCADOS CON EL SIMBOLO CO/ALR O CU/AL.
Ensamble (Sólo para los modelos DIN): Use el gancho DIN en la orientación deseada, presione el gancho en los huecos en la parte posterior de la cubierta.
Ubicación y montaje:
1. El módulo se debe ubicar lo más cerca posible del equipo que se va a proteger.
2. El 51005/51010-WM se debe montar con dos tornillos (tuerca o perno similar) tamaño #8 lo suficientemente largos usando las dos pestañas en los
lados de la base del módulo.
3. El 51005/51010-DIN se debe presionar suavemente en una Riel DIN. Este módulo se debe unir a una Riel DIN estándar de 35 mm (DIN EN50022) o a
una Riel DIN «G» de 32mm (DIN EN 50035).
Voltaje del sistema y requerimientos de corriente:
1. Determine el voltaje del sistema del equipo que se va a proteger. Los Módulos Cableados están capacitados para 120 VCA fase sencilla de línea a
neutro con retorno a tierra.
2. Determine la capacidad de la corriente del equipo que se va a conectar. Los módulos cableados tienen productos conectados en serie y están
capacitados para 5 amperios (51005) y 10 Amps (51010) de carga máxima.
3. Ponga atención en las designaciones laterales de Línea y Carga.
Procedimientos de Cableado:
1. La Línea lateral (entrada de energía) tiene dos terminales L entrada de Línea y N entrada de Neutro.
2. La carga lateral (salida de energía) tiene dos terminales L salida de Línea y N salida de Neutro.
3. Los bloques terminales de línea y carga lateral deben usar cables calibre # 12 - #18 AWG, asegurándolos a las terminales usando una presión de
4.5 in-lbs. El bloque terminal a tierra está adecuado para usar un cable de cobre calibre #10 - #14 AWG cuando se usa una presión de 35 in.-lbs. y
adecuado para usar cable de cobre calibre #6-#8 AWG cuando se usa una presión de 45 in.-lbs.
4. Tiene un punto terminal sencillo a tierra en la parte superior lateral del cuerpo (final de la entrada de línea ). Todas las conexiones a tierra se deben
hacer en esta terminal.
5. Conecte los Módulos Cableados como sigue: La Figura 1muestra una instalación de Línea a Neutro de fase sencilla del No. de Cat. 51005-WM. La
Figura 2 muestra una instalación de línea a Neutro de 3 Fases, utilizando 3 Nos. de Cat. 51005-WMs. El No. de Cat. 51010-WM se instala de la
misma manera.
Diagnóstico de Energía Conectada:
1. ENCIENDA la energía y verifique el estado de las luces. Si el Módulo está instalado correctamente y el cableado del sistema está correcto, el LED
verde de conexión a tierra se ilumina. Esto significa que la energía esta CONECTADA y que existe continuidad a tierra entre el equipo protegido y la
fuente de alimentación del edificio.
2. Si la energía está DESCONECTADA, el LED Verde a Tierra y el LED Rojo de polaridad están APAGADOS.
3. Si hay energía y el LED Rojo de polaridad está encendido pero el LED Verde a Tierra está APAGADO, esto significa que hay energía pero que el
cableado de Fase y Neutro están invertidos en polaridad o que existe una condición de tierra abierta. Esto debe ser porque hay cableado invertido en
alguna parte del edificio, un abierto a tierra o un error en las conexiones del Módulo.
PRECAUCION: ESTA ES UNA CONDICION MUY PELIGROSA Y SE DEBE CORREGIR INMEDIATAMENTE.
4. Relé del estado del circuito y los enchufes para las conexiones (se incluyen clavijas que hacen juego) son para corriente de 5 amperios. La capacidad
de voltaje es de 250VCA/30VCD. Los contactos aceptan cables de #12- #22 AWG que se aseguran a las terminales con una presión de 5 in-lbs. Si la
protección de sobretensión primaria y secundaria fallan, la continuidad estará entre el «NO» y «C».
5. Se provee un LED remoto de capacidad. Si se desea usar este, el usuario debe usar una clavija de teléfono tipo RCA (el conductor del medio es «-» y
el conductor de afuera es «+») con un cableado de par entrelazado (# 22 AWG) máximo de 10 pies (30 m) y un LED capaz de 10 ma máximo.
Diagnóstico de Protección de Sobretensión:
Los Módulos Cableados tienen dos niveles de protección de sobretensión: primario y de reserva. Los LEDs rojos iluminados y un sonido audible indican
que hay una falla en la protección se sobretensión. El sonido audible es una advertencia suplementaria de la falla de protección de sobretensión cuando
el Módulo está contenido en un pedazo del equipo y los LEDs no están visibles para leerlos.
1. Los LEDs rojos apagados y la ausencia del tono de alarma indican que la protección de sobretensión del circuito primario y de reserva de la unidad
están trabajando bien.
2. Si uno de los LED rojos se iluminan y hay una alarma audible. Significa que hay pérdida de protección en el circuito primario o de reserva. La
protección del circuito de reserva se puede mantener temporalmente, pero el Módulo se debe reemplazar lo más pronto posible.
3. Si los LEDs Rojos están iluminados y si hay una alarma audible, toda la protección de sobretensión ha fallado, pero la energía continúa aplicada a la
carga. Si ocurre el paso 2 o 3, una sobretensión ha excedido la capacidad de los Módulos y se deben reemplazar inmediatamente.
EXCLUSIONS ET GARANTIE LIMITÉE DE 10 ANS
Leviton garantit au premier acheteur, et uniquement au crédit du dit acheteur,
que ce produit ne présente ni défauts de fabrication ni défauts de matériaux
au moment de sa vente par Leviton, et n’en présentera pas tant qu’il est
utilisé de façon normale et adéquate, pendant une période de 10 ans suivant
la date d’achat. La seule obligation de Leviton sera de corriger les dits
défauts en réparant ou en remplaçant le produit défectueux si ce dernier
est retourné port payé, accompagné d’une preuve de la date d’achat, avant
la fin de la dite période de 10 ans, à la Manufacture Leviton du Canada
Limitée, au soin du service de l’Assurance Qualité, 165 boul. Hymus,
Pointe-Claire, (Québec), Canada H9R 1E9. Par cette garantie, Leviton
exclut et décline toute responsabilité envers les frais de main d’oeuvre
encourus pour retirer et réinstaller le produit. Cette garantie sera nulle et
non avenue si le produit est installé incorrectement ou dans un
environnement inadéquat, s’il a été surchargé, incorrectement utilisé, ouvert,
employé de façon abusive ou modifié de quelle que manière que ce soit,
ou s’il n’a été utilisé ni dans des conditions normales ni conformément aux
directives ou étiquettes qui l’accompagnent.Aucune autre garantie, explicite
ou implicite, y compris celle de qualité marchande et de conformité au
besoin, n’est donnée, mais si une garantie implicite est requise en vertu de
lois applicables, la dite garantie implicite, y compris la garantie de qualité
marchande et de conformité au besoin, est limitée à une durée de 10 ans.
Leviton décline toute responsabilité envers les dommages indirects,
particuliers ou consécutifs, incluant, sans restriction, la perte d’usage
d’équipement, la perte de ventes ou les manques à gagner, et tout
dommage-intérêt découlant du délai ou du défaut de l’exécution des
obligations de cette garantie. Seuls les recours stipulés dans les présentes,
qu’ils soient d’ordre contractuel, délictuel ou autre, sont offerts en vertu de
cette garantie.
Pour toute aide technique, composer le:
1 800 405-5320 (Canada seulement)
www.leviton.com
GARANTIA LEVITON LIMITADA POR 10 AÑOS
Leviton garantiza al consumidor original de sus productos y no para beneficio de
nadie más que este producto en el momento de su venta por Leviton está libre de
defectos en materiales o fabricación por un período de diez años desde la fecha
de la compra original. La única obligación de Leviton es corregir tales defectos ya
sea con reparación o remplazo, como opción, si dentro de tal período de diez años
el producto pagado se devuelve, con la prueba de compra fechada y la descripción
del problema a Leviton Manufacturing Co., Inc., Power Quality Customer
Support, 860 Harold Place, Chula Vista, CA 91914, U.S.A. Esta garantía es
inválida si este producto es instalado inapropiadamente o en un ambiente
inadecuado, sobrecargado, mal usado, abierto, abusado o alterado en cualquier
manera o no es usado bajo condiciones de operación normal, o no conforme con
las etiquetas o instrucciones. No hay otras garantías implicadas de cualquier otro
tipo, incluyendo mercadotecnia y propiedad para un propósito en particular pero
si alguna garantía implicada se requiere por la jurisdicción pertinente, la duración
de cualquiera garantía implicada, incluyendo mercadotecnia y propiedad para un
propósito en particular, es limitada a diez años. Leviton no es responsable por
dañosincidentales,indirectos,especiales o consecuentes, incluyentosinlimitación,
daños a, o pérdida de uso de, cualquier equipo, pérdida de ventas o ganancias o
retraso o falla para llevar a cabo la obligación de esta garantía. Los remedios
provistos aquí son remedios exclusivos para esta garantía, ya sea basado en
contrato, agravio o de otra manera.
SÓLO PARA MÉXICO
POLIZA DE GARANTIA: LEVITON, S.A. DE C.V., RFC LEV-920526651,
ARISTA 54-A, MEXICO 11270 D.F., MEXICO Tel. [phone]. Garantiza este
producto por el término de un año en todas sus partes y mano de obra contra
cualquier defecto de fabricación y funcionamiento a partir de la fecha de entrega
o instalación del producto bajo las siguientes CONDICIONES:
1. Para hacer efectiva esta garantía, no podrán exigirse mayores requisitos que
la presentación de esta póliza junto con el producto en el lugar donde fue
adquirido en cualquiera de los centros de servicio que se indican a
continuación.
2. La empresa se compromete a reemplazar o cambiar el producto defectuoso
sin ningún cargo para el consumidor, los gastos de transportación que se
deriven de su cumplimiento serán cubiertos por: LEVITON, S.A. DE C.V.
3. El tiempo de reemplazo en ningún caso será mayor a 30 días contados a partir
de la recepción del producto en cualquiera de los sitios en donde pueda
hacerse efectiva la garantía.
4. Cuando se requiera hacer efectiva la garantía mediante el reemplazo del
producto, esto se podrá llevar a cabo en: LEVITON, S.A. DE C.V.
5. Esta garantía no es válida en los siguientes casos: A) Cuando el producto ha
sido utilizado en condiciones distintas a
las normales. B) Cuando el producto no
ha sido operado de acuerdo con el
instructivo de uso en idioma español
proporcionado. C) Cuando el producto
ha sido alterado o reparado por
personas no autorizadas por LEVITON,
S.A. DE C.V.
6. El consumidor podrá solicitar que se
haga efectiva la garantía ante la propia
casa comercial donde adquirió el
producto.
7. En caso de que la presente garantía se
extraviara el consumidor puede recurrir
a su proveedor para que se le expida
otra póliza de garantía previa
presentación de la nota de compra o
factura respectiva.
DATOS DEL USUARIO
NOMBRE: DIRECCION:
COL: C.P.
CIUDAD:
ESTADO:
TELEFONO:
DATOS DE LA TIENDA O VENDEDOR
RAZON SOCIAL: PRODUCTO:
MARCA: MODELO:
NO DE SERIE:
NO. DEL DISTRIBUIDOR:
DIRECCION:
COL: C.P.
CIUDAD:
ESTADO:
TELEFONO:
FECHA DE VENTA:
FECHA DE ENTREGA O INSTALACION:
Para Asistencia Técnica llame al:
1-800-648-3332 (Sólo en E.U.A.)
www.leviton.com
NOTE: Cat. Nos. 51005-DIN, 51010-WM and 51010-DIN Wired Modules installation is similar.
REMARQUE : la configuration des modèles 51005-DIN, 51010-WM et 51010-DIN ressemble à celle-ci.
NOTA:
La instalación de los Módulos Nos. de Cat. 51005-DIN, 51010-WM y 51010-DIN es similar.
Figure 2 / Figura 2
Three Phase, Line-to-Neutral installation using three 51005-WM Wired Module
Installation de trois modules câblé 51005-WM sur un circuit
triphasé à tension simple (ligne à neutre)
Instalación de 3 Fases, Línea a Neutro usando 3 Módulos 51005-WM
NOTES: 1. Non-essential module details have been omitted for clarity.
2. Cat. Nos. 51005-DIN, 51010-WM and 51010-DIN Wired Modules installation is similar.
REMARQUES : 1. Pour simplifier le schéma, seuls les modules essentiels à l’application sont illustrés.
2. Le câblage des modèles 51005-DIN, 51010-WM et 51010-DIN ressemble à celui-ci.
NOTAS: 1. Se han omitido detalles no esenciales por claridad.
2. La instalación de los Módulos Nos. de Cat. 51005-DIN, 51010-WM y 51010-DIN es similar.
PK-92965-10-02-0B
PK-92965-10-02-0B 4/21/03, 1:43 PM2

Front Panel
Front Panel
Front Panel
FINAL
FOLD SCHEME
11.0¨
17.0¨
Fold Line
Panel Line
1
2
3
4
#'s = Fold Sequence
Cat. No.
Cat. No.
Cat. No.
5
PK-92965-10-02-0B 4/21/03, 1:43 PM3
