Lighting Technologies ARCTIC STANDARD 1200 TH 4000K User manual

ARCTIC STANDARD
MANUAL
BETRIEBSANLEITUNG

ENG
ARCTIC STANDARD
Name Power, W
±5%
Luminous
flux, lm,
±10%
Luminous
efficiency lm/W
CCT, K
Size, mm,
(Length x Width x
Height
A x B x C)
Mounting
dimension (D),
mm
ARCTIC STANDARD 1200 TH
4000K /E/ 33 3300 100 4000 1280 x 96 x 110 932
ARCTIC STANDARD 1500 TH
4000K /E/ 45 4500 100 4000 1582 x 96 x 110 1230
Notes:
 Rated CCT tolerance ±300
 Luminaire is manufactured for climatic conditions according to IEC 60721-2-1, lowest operating temperature - 40ºC.
 Luminaire corresponds to the protection classification IP65 by EN 60529
 Luminaire corresponds to the impact protection IK02 by EN 62262
DELIVERY SET
 Luminaire, pcs. 1
 Package, pcs. 1
 Manual, pcs. 1
 Cable gland, pcs. 2
 M6 washer, pcs. 2
 Rubber washer, pcs. 2
 ARCTIC (2) wire pendant mounting kit (to be ordered
separately), pcs 1
FUNCTION
 This LED luminaire is designed for illumination of premises with increased humidity.
 Replacement of the luminaire light source is available in the factory or by a specialized service.
 The luminaire corresponds to the safety requirements IEC 60598-2-1, EN 55015.
 The luminaire is intended for operation in AC/DC mains 230-240 V (±10%), 0/50-60 Hz (±0,4 Hz). The
supply mains have to be protected from communication and electric impulse noise.
SAFETY NOTICE
 These instructions assume expert knowledge corresponding to a completed professional education
as an electrician.
MANUAL

 Never work on the luminaire when the voltage is switched on.
 Do not operate the luminaire without protective grounding.
 Position the luminaire to avoid long viewing into the luminaire at a distance of less
than 0.5 m.
 Only operate the luminaire if the diffuser is undamaged.
 Do not disassemble, repair, or modify the luminaire. Caution - danger of
electric shock!
 The light source contained in this luminaire shall only be replaced by the manufacturer or his service
agent or a similar qualified person.
 In case of a malfunction, immediately unplug the luminaire from the mains supply.
 Only perform installation and maintenance with the luminaire disconnected from the
mains supply.
 The luminaire has passed the high-potential dielectric strength test as per IEC 60598-1-2014.
 Do not cover the luminaire with insulating material
INSTALLATION AND OPERATION RULES
The luminaire should be used according to «Standard code of customer electrical installations».
Installation, cleaning and replacing of the components should be done only with the main power off. The
diffuser should be cleaned with soft cloth and mild detergent.
1. Switch mains power off. Strip mains cable (max 2.5 mm2) according to figure. Unpack the
luminaire.

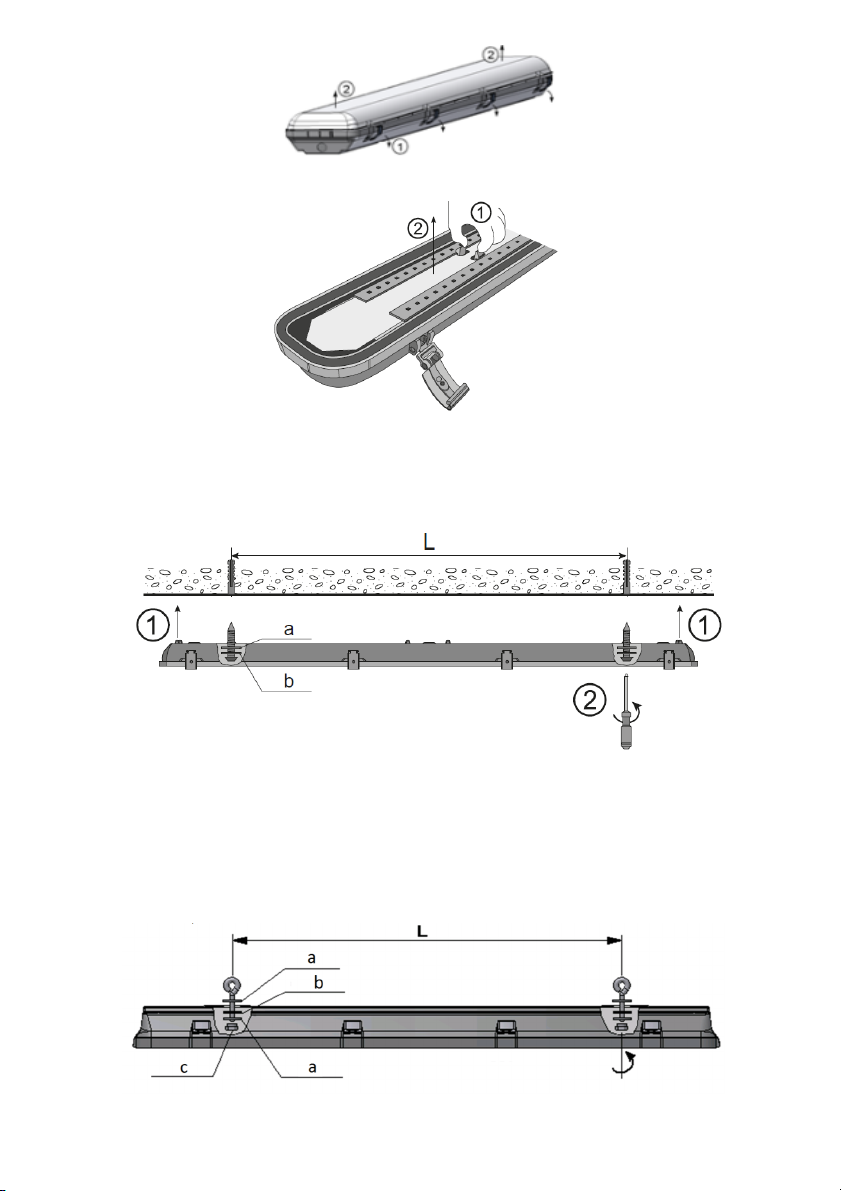

2. Remove diffuser from unpacked luminaire, remove assembly panel.
ATTENTION!!!
Touching LED board surface with hands or solid objects is not allowed in order to avoid LED damage.
When powered on, there is hazardous voltage on LED board. Do not turn on without diffuser!

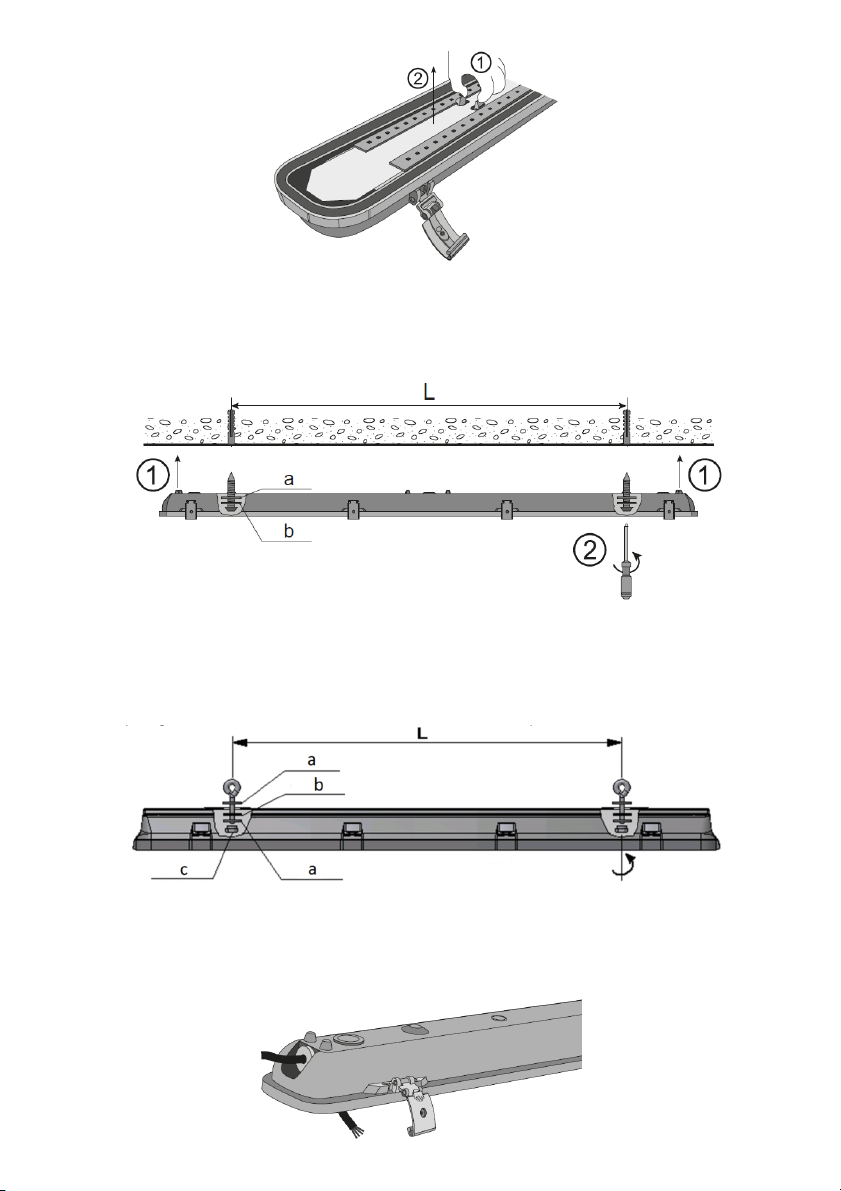

3. Bearing surface installation. Drill the mounting holes in the ceiling and luminaire’s body, L –
distance between holes: (on fig. а – rubber washer; b - М6 steel washer).
3.1 Suspended installation. Drill installation holes in luminaire's body, L – distance between holes:
(on fig. а – М6 steel washer; b - rubber washer; с- М6 nut).
4. Put mains cable through cable gland, which should have previously made opening with form
of mains cable profile and a bit less in size. Place the cable glands in appropriate holes in
luminaire’s body.

5. Connect mains cable to terminal block on assembly panel according to polarity shown.
5.1 Connect the power supply wires to terminals L1, N1 of the terminal block in accordance with
the specified polarity.
6. When the luminaire with emergency unit is connected to mains for the first time it is
recommended to wait for battery fully charges (24 hours).
7. Click the assembly panel into luminaire’s body.
8. Luminaries installation should be done with X5 mounting hardware kit (doesn’t included).
Using of other mounting hardware will void the warranty.
9. Lock two snap locks (on different sides of the body) with self-tapping screws 3,5х9,5
(included).
10. To secure plastic snap locks from accidental release under external mechanical impact it is
possible to lock them through pre-made holes with self-tapping screws 3,5х9,5 or 3х10 (not
included in the package).

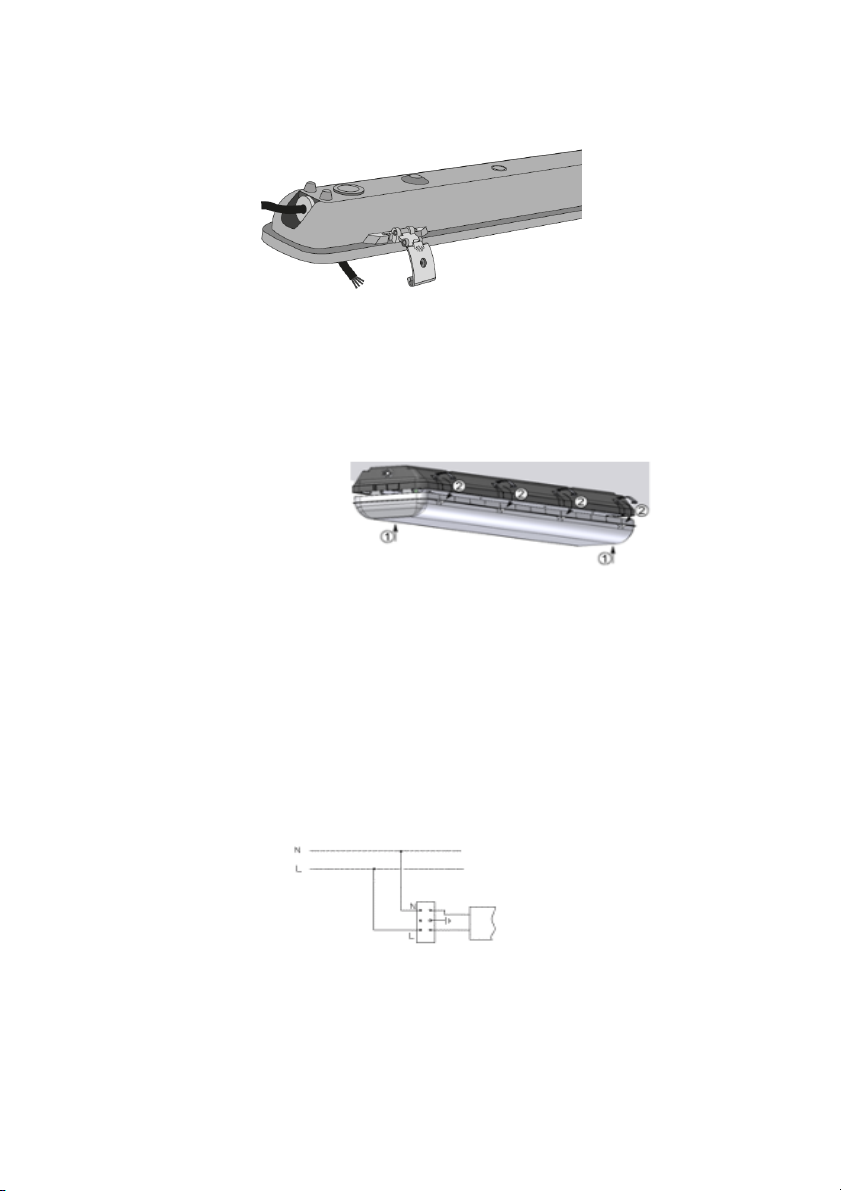

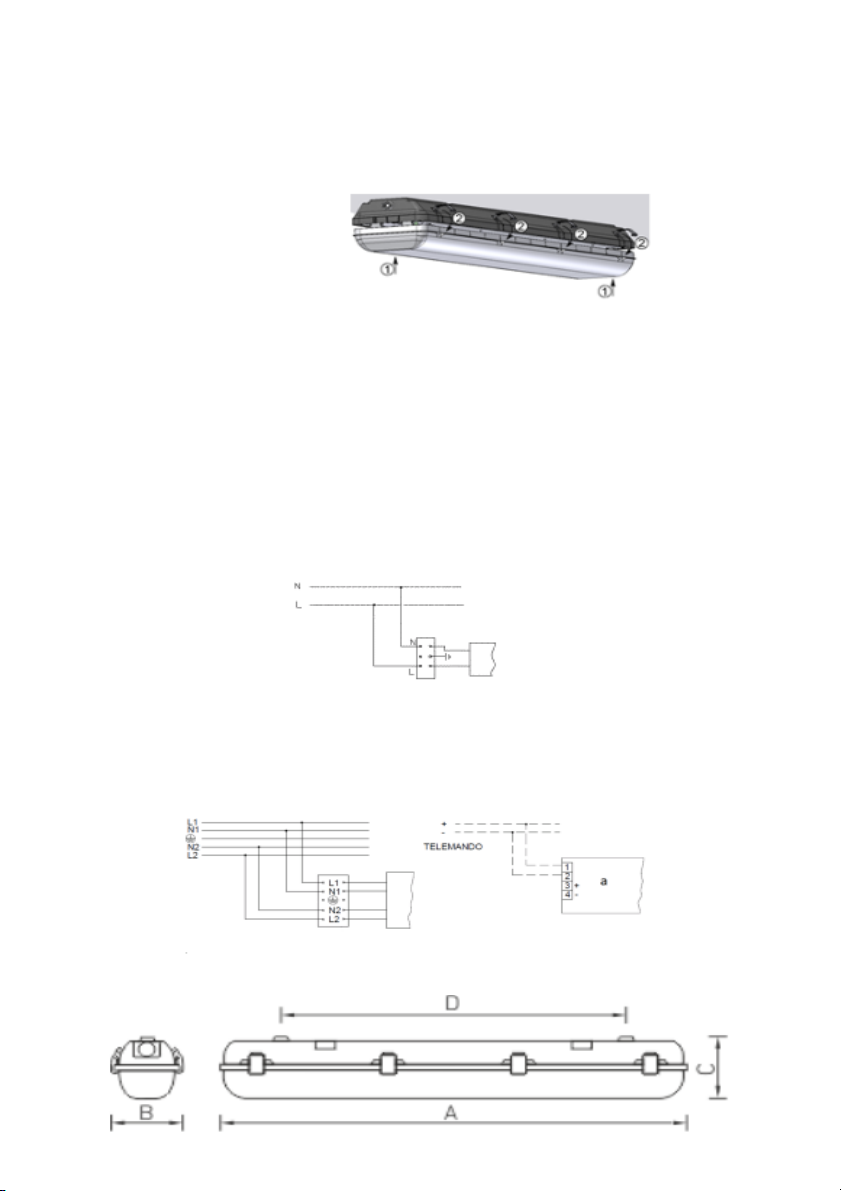

CONNECTION SCHEMES
1. Mains connection scheme.

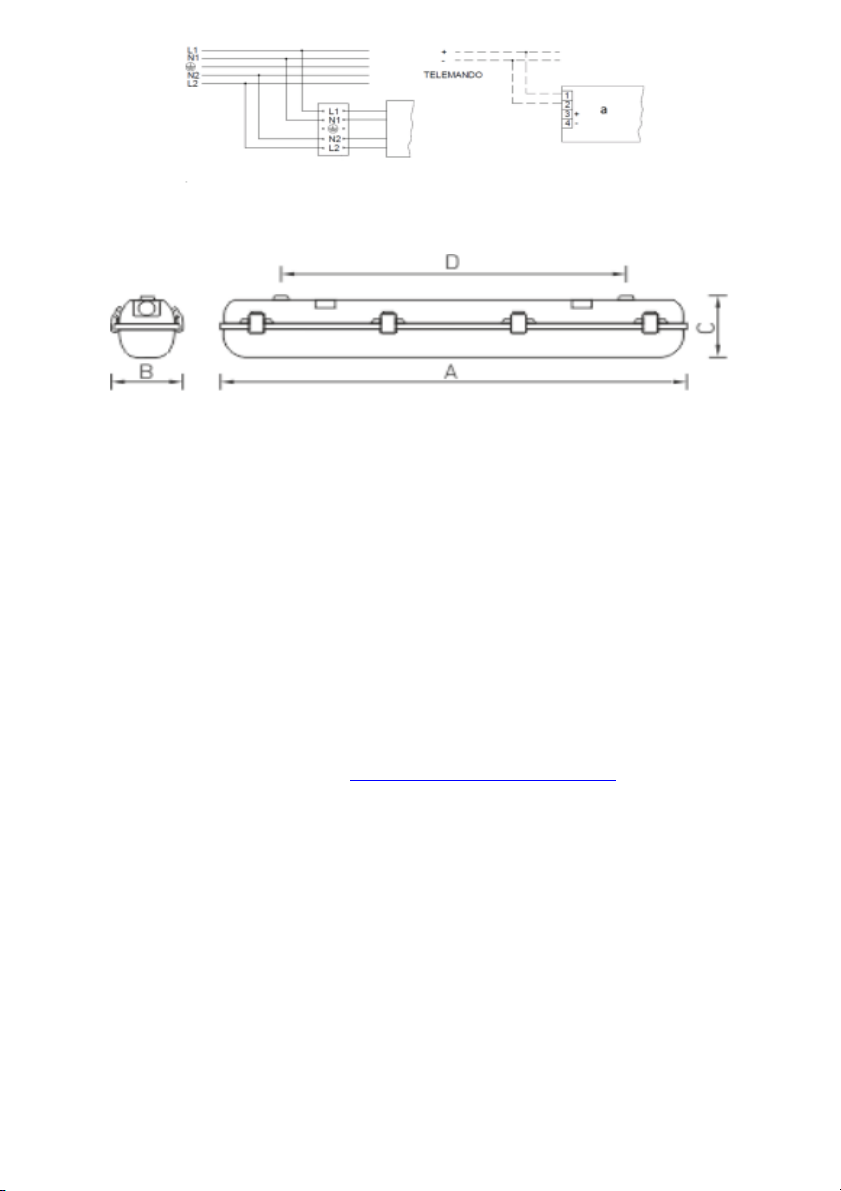

2. Mains connection scheme with backup power supply: (fig. а - backup power supply).
DIMENSIONS (IN MILLIMETERS)

WARRANTY
The manufacturer shall repair or replace a luminaire that has been found to be defective under normal
use through no fault of the customer provided that it was delivered, stocked, mounted/installed and
operated in conditions and according to the requirements specified in a product data sheet, engineering
specifications, mounting and service instructions, delivery terms, rules for technical maintenance of
electrical installations and other conditions agreed by the manufacturer and the customer during the
warranty period or expanded warranty period specified below.
The luminaire is a serviceable device. When installing the luminaire, free access should be provided for
service or repair. The manufacturer is not responsible and will not compensate any expenses related to
construction work, rental vehicles etc. in case the repair site is not readily accessible.
The statutory warranty period is determined by the applicable law, and may vary from country to
country. The manufacturer undertakes statutory warranty obligations in the amount and within the time
frame stipulated by the applicable law.
Warranty period - 60 months from date of delivery subject to terms and conditions specified herein and
on the manufacturer’s website at https://www.ltcompany.com/en/terms/
The warranty period of emergency power supply units (supplied with rechargeable battery) and
illumination control system components (supplied without luminaires) is limited to 12 (twelve) months from
date of delivery.
Warranty does not apply to color change of painted surfaces and plastic parts during luminaire operation.
Luminous flux level is at least 70% of the nominal value during the warranty period.
Warranty will cover the entire period, given that assembly, installation and operation of luminaires are
handled by specialized technical personnel and according to the luminaire's manual.
The service life of the luminaires under normal climatic conditions subject to installation and usage
instructions is:
· 8 years – for luminaires with body and/or optical parts (diffuser) made of polymeric materials.
· 10 years - all other luminaries.
The manufacturer reserves the right to make modifications to the product that improve its end-user
performance.
The manufacturer is not liable for typographical and other errors that may have occurred in printing.
ACCEPTANCE CERTIFICATE
The product conforms to TOR 3461-001-44919750-12 and has been found fit for use. The luminaire is certified.
Manufacture date _________________________________________________________________________
Inspected by _____________________________________________________________________________
Packaged by _____________________________________________________________________________
Manufacturer address: Magistralnaya st., 11-a, Ryazan, 390010, Russia
Date of sale ______________________________________________________________________________
www.ltcompany.com Company stamp
Hotline [phone]

ARCTIC STANDARD
Leuchtenbezeichnung
Strom-
leistung,
W ±5%
Lichtstro
m, lm,
±10%
Lichtausbeute
lm/W
CCT, K
Größe, mm,
(Länge x Breite x
Höhe
A x B x C)
Montage
Dimensionen
(D), mm
ARCTIC STANDARD 1200 TH
4000K /E/ 33 3300 100 4000 1280 x 96 x 110 932
ARCTIC STANDARD 1500 TH
4000K /E/ 45 4500 100 4000 1582 x 96 x 110 1230
Notizen :
 CCT Toleranz ±300
 Die Leuchte ist hergestellt für klimatische Bedingungen gemäß IEC 60721-2-1, niedrigste Funktionstemperatur - 40ºC.
 Die Leuchte hat Schutzklasse IP65 gemäß EN 60529
 Leuchte verfügt über Stoßfestigkeit IK02 gemäß EN 62262
LIEFERKASTEN
 Leuchte, Stückzahl 1
 Paket, Stückzahl 1
 Betriebsanleitung, Stückzahl 1
 Kabelverschraubung, Stückzahl 2
 M6 Dichtungsring, Stückzahl 2
 Gummi Dichtungsring, Stückzahl 2
 ARCTIC (2) Drahtseil Montageset (separate zu bestellen),
Stückzahl 1
FUNKTION
 Diese LED Leuchte wurde zur Beleuchtung für Bereiche mit erhöhter Luftfeuchtigkeit entwickelt.
 Ersatz der Lichtquellen ist in der Werkstätte oder bei einer darauf spezialisierten Dienstleistungsstelle
erhältlich.
 Die Leuchte entspricht Sicherheitsvorkehrungen IEC 60598-2-1, EN 55015.
 Die Leuchte funktioniert im Wechselstromnetz AC/DC 230-240 V (±10%), 0/50-60 Hz (±0,4 Hz). Die
Versorgungsnetze müssen vor Kommunikations- und elektrischen Impulsgeräuschen geschützt
werden.
BETRIEBSANLEITUNG
GER

SICHERHEITSHINWEISE
 Diese Anleitung geht von einer Montage durch einen zertifizierten Elektriker aus.
 Niemals die Leuchte unter Spannungseinfluß während der Montage installieren.
 Die Leuchte nicht ohne Schutzerdung in Betrieb nehmen.
 Positionieren Sie die Leuchte so, dass sich langes Betrachten in die Lichtquelle
durch eine Distanz mit weniger als 0.5m vermeiden lässt.
 Nehmen Sie die Leuchte nur in Betrieb wenn der Diffusor nicht beschädigt
ist.
 Die Leuchte nicht auseinandernehmen, reparieren oder modifizieren.
Achtung – Gefahr vor Elektroschock!
 Die Lichtquelle in der Leuchte darf nur vom Hersteller oder einem von ihm
bestimmten Dienstleister oder eine ähnlich qualifizierte Person vorgenommen
werden.
 Im Falle einer Fehlfunktion sollte die Leuchte sofort vom Stromnetz getrennt werden.
 Die Installation und Instandhaltung der Leuchte darf nur bei ausgeschaltetem Strom erfolgen.
 Die Leuchte hat den Hochpotenzial dialektrischen Stärketest gemäß IEC 60598-1-2014 bestanden.
 Nicht mit Isoliermaterial bedecken.
INSTALLATION UND INBETRIEBNAHME
Die Leuchte sollte gemäß der Normung für elektrische Montagen erfolgen.
Montage, Reinigung und Komponentenersatz sollte nur mit ausgeschaltetem Strom erfolgen. Der
Diffusor sollte mit einem weichen Tuch und mildem Reinigungsmittel gesäubert werden..
1. Schalten Sie den Strom aus. Fräsen Sie die Stromkabel (max 2.5 mm2) gemäß der
Abbildung. Packen Sie die Leuchte aus.
2. Trennen Sie den Diffusor von der Leuchte, entfernen Sie die Montagepanele.
ACHTUNG!!!
Berühren Sie die LED Oberflächenpanele nicht mit Ihren Händen oder einem Gegenstand um eine LED
Beschädigung zu vermeiden.
Mit eingeschaltetem Strom verfügt die LED Panele über eine gefährliche Stromspannung. Nicht ohne
den Diffusor einschalten!

3. Oberflächenmontage. Bohren Sie die Montagelöcher in die Decke und durch das
Leuchtengehäuse, L – Abstand zwischen den Öffnungen: (in Abbldg. а – Gummi
Dichtungsring; b - М6 Stahl Dichtungsring).
3.1 Pendelmontage. Bohren Sie Montagelöcher in das Leuchtengehäuse, L – Abstand zwischen
den Öffnungen: (in Abbldg. а – М6 Stahl Dichtungsring; b – Gummi Dichtungsring; с- М6
Schraube).

4. Führen Sie das Stromkabel durch die Kabelverschraubung, welche etwas kleiner sein sollte.
Platzieren Sie die Kabelverschraubung in den dazugehörigen Öffnungen des
Leuchtengehäuses.
5. Verbinden Sie das Stromkabel mit dem Terminal Block auf der Montagepanele gemäß der
angezeigten Polarität.
5.1 Verbinden Sie den Stromanschluss mit Terminals L1, N1 des Terminal Blocks gemäß der
angegebenen Polarität.
6. Wenn die Leuchte mit dem Notstromaggregat zum ersten Mal angeschlossen ist, ist es
empfehlsam zu warten, bis die Batterie komplett aufgeladen ist (24 Stunden).
7. Setzen Sie die Abdeckung in das Leuchtengehäuse ein.
8. Die Leuchtenmontage sollte mit dem X5 Montagekit (nicht inkludiert) erfolgen. Nutzung eines
anderen Montagekits macht die Garantie ungültig.
9. Schliessen Sie die beiden Schnappverschlüsse (an beiden Seiten des Leuchtengehäuses)
mit selbstschnappenden Schrauben 3,5х9,5 (inkludiert).
10. Sichern Sie die Plastik Schnappverschlüsse vor versehentlicher Öffnung durch äußere
mechanische Einwirkung. Es ist möglich sie mit vorgefertigten Öffnungen und
selbstschnappenden Schrauben 3,5х9,5 or 3х10 (nicht im Paket inkludiert) zu sichern.
ANSCHLUSS SCHEMA
1. Netzstromanschluss Schema.
2. Netzstromanschluss mit Backup Stromversorgung: (Abbldg. а - Backup Stromversorgung).

DIMENSIONEN (IN MILLIMETER)
GARANTIE
Der Hersteller muss eine Leuchte reparieren oder ersetzen, die bei normalem Gebrauch ohne
Verschulden des Kunden als defekt befunden wurde, vorausgesetzt, dass es geliefert, gelagert,
montiert / installiert und betrieben wurde unter Bedingungen und gemäß den Anforderungen, die in
einem Produktdatenblatt, technischen Spezifikationen, Montage- und Serviceanleitungen,
Lieferbedingungen, Regeln für die technische Wartung von elektrischen Installationen und anderen
Bedingungen festgelegt durch den Hersteller und der Kunde während der unten angegebenen
Garantiezeit oder erweiterten Garantiezeit.
Die Leuchte ist ein bedienbares Gerät. Die Leuchte sollte für den Service oder die Reparatur zwecks
Montage frei zugänglich sein. Der Hersteller ist nicht verantwortlich und wird keine Kosten für
Bauarbeiten, Mietfahrzeuge usw. ausgleichen, falls die Baustelle nicht leicht zugänglich ist.
Die gesetzliche Gewährleistungsfrist richtet sich nach dem anwendbaren Recht und kann von Land zu
Land variieren. Der Hersteller übernimmt die gesetzlichen Gewährleistungsverpflichtungen in der Höhe
und im Rahmen des geltenden Rechts.
Die Garantiezeit beträgt 60 Monate ab dem Lieferdatum vorbehaltlich der hier genannten Bedingungen
und auf der Website des Herstellers unter https://www.ltcompany.com/de/terms/
Die Gewährleistung gilt nicht für den Farbwechsel von lackierten Oberflächen und Kunststoffteilen
während des Leuchtenbetriebes.
Garantiezeit von Notstromversorgungsaggregaten (Lieferung inklusive Akku) und Steuerungsmodule
(exklusive der Leuchte) ist auf 12 Monate begrenzt ab Lieferdatum.
Die Garantie gilt nicht für den Farbänderung von lackierten Oberflächen und Kunststoffteilen während
des Betriebs der Leuchte.
Der Lichtstrompegel beträgt mindestens 70% des Nennwertes während der Garantiezeit.
Die Lebensdauer erstreckt sich über den gesamten Zeitraum, da Montage und Bedienung der Leuchten
von spezialisiertem Fachpersonal und gemäß Bedienungsanleitung durchgeführt werden.
Die Lebensdauer der Leuchte unter normalen klimatischen Bedingungen beträgt mindestens 8 Jahre,
insofern die Installation und Betriebsanweisungen befolgt werden:
Die Lebensdauer erstreckt sich über den gesamten Zeitraum, da Produktion, Montage und Bedienung
der Leuchten von spezialisiertem Fachpersonal und gemäß Bedienungsanleitung durchgeführt werden.
• 8 Jahre - für Leuchten mit Gehäuse und/oder optischen Teilen (Diffusor) aus Polymer Materialien.
• 10 Jahre – alle anderen Leuchten.

Der Hersteller behält sich das Recht vor, Änderungen an dem Produkt, welches die Endnutzer-Leistung
verbessert, vorzunehmen. Darüber hinaus übernimmt der Hersteller keine Haftung für Irrtümer und
Druckfehler.
ÜBERNAHME ZERTIFIKAT
Das Produkt entspricht TOR 3461-001-44919750-12 und wurde als funktionstüchtig erklärt. Die Leuchte ist
zertifiziert.
Herstellungsdatum
_________________________________________________________________________
Geprüft von _____________________________________________________________________________
Verpackt von _____________________________________________________________________________
Firmenstempel
Hersteller Adresse: Magistralnaya st., 11-a, Ryazan, 390010, Russland
Verkaufsdatum
______________________________________________________________________________
Hotline Nummer 0049 89 550 59 8611
www.ltcompany.com
