Lighting Technologies LB/S ECO LED Series User manual

LB/S ECO LED
Светильники стационарные / Стационарлы шамдалдар /
Stationary luminaries
Паспорт
Төлқұжат
Manual
Сделано в России

Артикул
Наименование
Исполнен
ие
Мощность
, Вт
Коэф.
мощности,
не менее
КЦТ (в
сфере)**,
К
Световой
поток, лм
Свет.
отдача,
лм/Вт
Рабочее
напряжен
ие
питания
DC,В
Артикул
Атауы
Орындау
қуаты, В
Қуат
коэффици
енті, кем
емес
КЦТ
(салада)**
, К
Жарықтық
ағын, лм
Жарық
беру
лм/Вт
DС,В қуат
көзінің
жұмыстық
кернеуі
Code
Name
Execution
Rated
power, W
Power
factor, not
less
**CCT (in
sphere)**,
К
Luminous
flux, lm
Luminous
efficiency,
lm/W
Power
supply DC
voltage, V
1334002740
LB/S C ECO LED 120 *
4000K
110
> 0,98
4000
13100
119
198-264
1334001300
LB/S C ECO LED 120 *
5000K
5000
13800
125
176-264
1334000600
LB/S C ECO LED 75
74
10000
135
198-264
1334001920
LB/S C ECO LED 75
5000K
(OPCB)
1334001230
LB/S C ECO LED 75
HFD
5000K
176-264
1334001210
LB/S M ECO LED 120 *
5000K
110
12600
115
1334000710
LB/S M ECO LED 75
4000K
74
4000
8400
114
198-264
1334000610
LB/S M ECO LED 75
5000K
> 0,96
5000
8500
115
176-264
1334001270
LB/S M ECO LED 75
5000K
WHITE
72
7800
108
198-264
Примечания:
-
** КЦТ (в сфере) - коррелированная цветовая температура излучения светильника,
измеренная в интегрирующей сфере.
-
Допустимое отклонение величин: мощности, светового потока, массы от номинальных
значений составляет ±10%.
-
Допустимое отклонение значений КЦТ от номинального значения составляет ±300К.
-
Светильники рассчитаны для работы в сети постоянного и переменного тока 230 В, 50-60
Гц (±0,4 Гц).
-
Питающая сеть должна быть защищена от коммутационных и грозовых импульсных
помех.
-
Качество электроэнергии должно соответствовать ГОСТ 32144-2013.
-
Световой поток в аварийном режиме, указанный в %, является процентным содержанием
от номинального потока.
-
Коэффициент пульсации светового потока <1%.
-
Климатическое исполнение УХЛ2* соответствует ГОСТ 15150-69, нижнее рабочее
значение окружающего воздуха -40ºС.
-
*Для этих светильников значение допустимой окружающей температуры следующее:
-
LB/S C ECO LED 120 4000K -25ºС..+40ºС
-
LB/S C ECO LED 120 5000K -25ºС..+40ºС
-
LB/S M ECO LED 120 5000K -25ºС..+40ºС
2

Рабочее
напряжени
е питания
АС,В
Угол
рассеиван
ия, 
Пусковой
ток, А
Вр.импуль
са
пуск.тока,
мкс
Масса, кг
Длина(А),
мм
Ширина
(В), мм
Высота(С)
, мм
Установоч
ный
размер
(D), мм
Установоч
ный
размер
(Е), мм
АС,В қуат
көзінің
жұмыстық
кернеуі
Шашырау
бұрышы, 
Іске қосу
тғы, А
Іске қосу
тоғының
импульс
уақыты,
мкс
Cалмағы,
кг
Ұзындығы
(A), мм
Ені (В), мм
Биіктігі
(С), мм
Орнату
өлшемі
(D),мм
Орнату
өлшемі
(Е),мм
Power
supply AC
voltage, V
Light
distribution
аngle, 
Inrush
current, А
Inrush
current
pulse time,
µs
Weight, kg
Length (A),
mm
Width (B),
mm
Heigth (С),
mm
Mounting
dimension
(D), mm
Mounting
dimension
(E), mm
198-264
D120
30
250
10,5
1 359
309
97
1 066
188
6,4
757
172
200
-
176-264
198-264
10,5
1 359
1 066
188
6,4
757
200
-
176-264
35
3
198-264
30
250
-
Степень IP соответствует ГОСТ IEC 60598-1-2017.
-
Тип рассеивателя: Силикатное защитное стекло.
-
Подробнее об указанных в таблице размерах светильника смотрите в разделе
"Габаритные и установочные размеры светильника".
-
Все параметры светильников указаны при номинальном напряжении питания и
нормальных условиях эксплуатации.
Ескертулер:
-
КТТ (сферада)-шырақтың сәулеленуіндегі корреляцияланған түстік температурасы,
интегралданған сферада өлшенген.
-
Шаманың ауытқу шегі: қуат, жарық ағыны, мөлшері номиналды маңыздың ±10% құрайды.
-
КЦТ маңызының ауытқу шегі номиналды маңыздың ±300К құрайды.
-
Шамшырақтар 230 В, 50-60 Гц (±0,4 Гц) айнымалы тоқ желісінде тұрақты тоқ желісінде
жүйесінде жұмыс жасауға есептелінген.
-
Kуаттандыру желісі коммуникациялық және найзағай кедергілерінен қорғанылуы тиіс.
-
Электр энергиясының сапасы ГОСТ 32144-2013 сәйкес келу керек.
-
% көрсетілген апаттық режимдегі жарық ағыны номинал ағынның пайыздық мөлшері
болып табылады.
-
Жарық ағынының пульстену коэффициенті <1%.
3

-
Ауа райының мәні УХЛ2* 15150-69 МЕМСТ-іне , қоршаған ауаның төмен жұмыс мәні
-40ºС.
-
*Осы шамшырақтар үшін руксат етилген коршаган температуралык нускаулар келеси
болады:
-
LB/S C ECO LED 120 4000K -25ºС..+40ºС
-
LB/S C ECO LED 120 5000K -25ºС..+40ºС
-
LB/S M ECO LED 120 5000K -25ºС..+40ºС
-
Қорғау дәрежесі IP, МЕМСТ IEC 60598-1-2017 сәйкес келеді.
-
Қорғаныш шыны түрі:Силикаттық қорғайтын шыны.
-
Кестеде көрсетілген шамдалдың өлшемдері туралы толығырақ мәліметті "Шамдалдың
габариттік және орнату өлшемдері" бөлімінен қараңыз.
-
Шырақтардың барлық параметрлері қуат көзінің номиналды кернеуінде және
пайдаланудың қалыпты жағдайларында көрсетілген.
Notes:
-
CCT (in sphere) – correlated color temperature of luminaire’s light which was measured in
integrating sphere
-
Permissible deviation of parameters: power, luminous flux, weight from nominal values are
±10%.
-
Permissible deviation of CCT value from nominal value is ±300К.
-
The luminaries are designed for operation in DC and АC 230 V, 50-60 Hz (±0.4 Hz) network.
-
The supply mains must be protected from communication and electric impulse noise.
-
The main characteristics of line voltages at a network user’s supply terminals in public AC
electricity networks should comply EN 50160-2010.
-
Luminous flux in emergency mode shown in %, is a percent of nominal value.
-
Luminous flux flickeing <1%.
-
Climatic version УХЛ2* according to IEC 60721-2-1, lowest operating temperature is -40ºС.
-
*Ambient temperature is:
-
LB/S C ECO LED 120 4000K -25ºС..+40ºС
-
LB/S C ECO LED 120 5000K -25ºС..+40ºС
-
LB/S M ECO LED 120 5000K -25ºС..+40ºС
-
Luminaire corresponds to the protection classification IP by IEC 60529.
-
Diffuser type: Silicate protective glass.
-
Further information about luminaire's dimensions shown in the table, please see "Overall and
installation dimensions" section.
-
All properties of luminaries are stated for nominal mains supply voltage and normal operating
conditions.
4

ПАСПОРТ
Комплект поставки
-
Светильник, шт - 1
-
Паспорт, шт - 1
-
Упаковка, шт - 1
-
Лира
-
Кронштейн
-
Винт М4 с потайной головкой
-
Шайба стопорная
Комплект поставки для LB/S ECO LED 75:
- Лира, шт - 1
Комплект поставки для LB/S ECO LED 120:
- Кронштейн, шт - 2
- Винт DIN 912-M5x12, шт - 4
- Шайба стопорная DIN 6798 J-5,3, шт - 4
Назначение и общие сведения
-
Светильник потолочный, на полупроводниковых источниках света (светодиодах)
предназначен для общего освещения административно-общественных и
производственных помещений.
-
Источник света, содержащийся в светильнике, может быть заменен только
производителем или его сервисным агентом.
-
Светильник соответствует требованиям ТР ТС и ТР ЕАЭС.
-
Светильник серии LB/S ECO LED 75 предназначен для установки на опорную поверхность
c помощью лиры (входит в комплект поставки).
Светильник серии LB/S ECO LED 120 предназначен для установки на опорную
поверхность/подвесную систему с помощью кронштейнов (входит в комплект упаковки).
-
Для светильников, управляемых по DALI протоколу, регулирование светового потока
осуществляется в диапазоне от 1 до 100%.
Указания по технике безопасности
-
Не производить никаких работ со светильником при поданном на
него напряжении.
-
Запрещается эксплуатация светильника без защитного
заземления.
-
Рабочее положение светильника должно исключать возможность
смотреть на источник света с расстояния менее 0,5 м.
-
Запрещается эксплуатация светильника с поврежденным
рассеивателем.
-
Запрещается самостоятельно производить разборку, ремонт или
модификацию светильника. В случае возникновения
неисправности необходимо сразу отключить светильник от
питающей сети и обратиться на завод-изготовитель или в
специализированную службу по ремонту и обслуживанию
светильников.
5

-
Светильники на полупроводниковых источниках света
(светодиодах) относятся к малоопасным твердым бытовым
отходам и утилизируются в соответствии с ГОСТ Р 55102-2012.
Правила эксплуатации и установка
Эксплуатация светильника должна производиться в соответствии с «Правилами
технической эксплуатации электроустановок потребителей». Установку, чистку светильника
и замену компонентов производить только при отключенном питании. Очистку
рассеивателя светильника производить по мере его загрязнения, мягкой тканью, смоченной
в мыльном растворе.
1. Используемый инструмент.
2. Распаковать светильник.
3. Для светильников LB/S ECO LED 75:
3.1. Смонтировать лиру на опорной поверхности.
3.2. Установить светильник на лире, выставить нужный угол и зафиксировать.
4. Для светильников LB/S ECO LED 120:
4.1. Установить кронштейны на светильник.
4.2. Установить светильник на опорную поверхность/подвесную систему.
5. Подключить питающий провод в соответствии с указанной полярностью.
Установку и подключение светильника должен выполнять специалист
–электромонтажник, соответствующей квалификации.

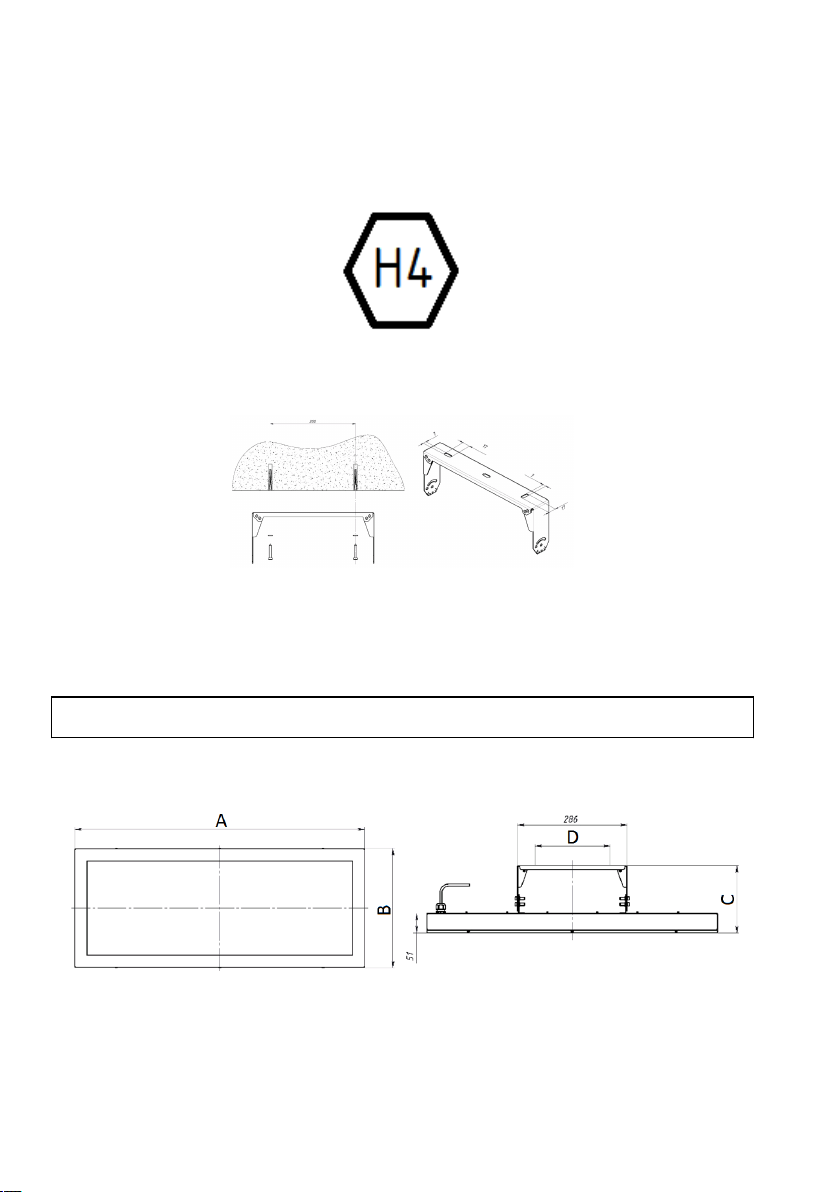

Габаритные и установочные размеры светильника
1. LB/S ECO LED 75
6

2. LB/S ECO LED 120
3. Установочные размеры лиры для LB/S ECO LED 75
Схема подключения
1. Схема подключения светильника к питающей сети.

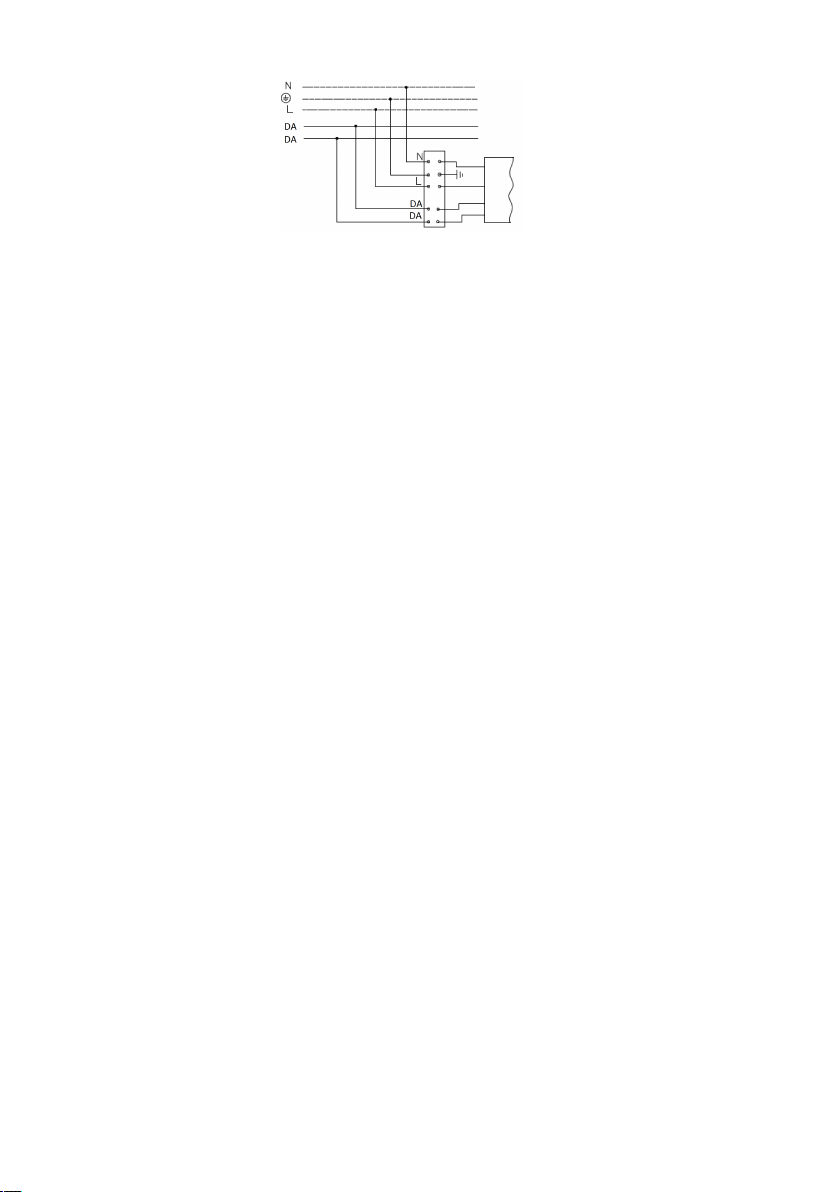

2. Схема подключения светильника к питающей сети с регулированием по системе 1-10V.
7

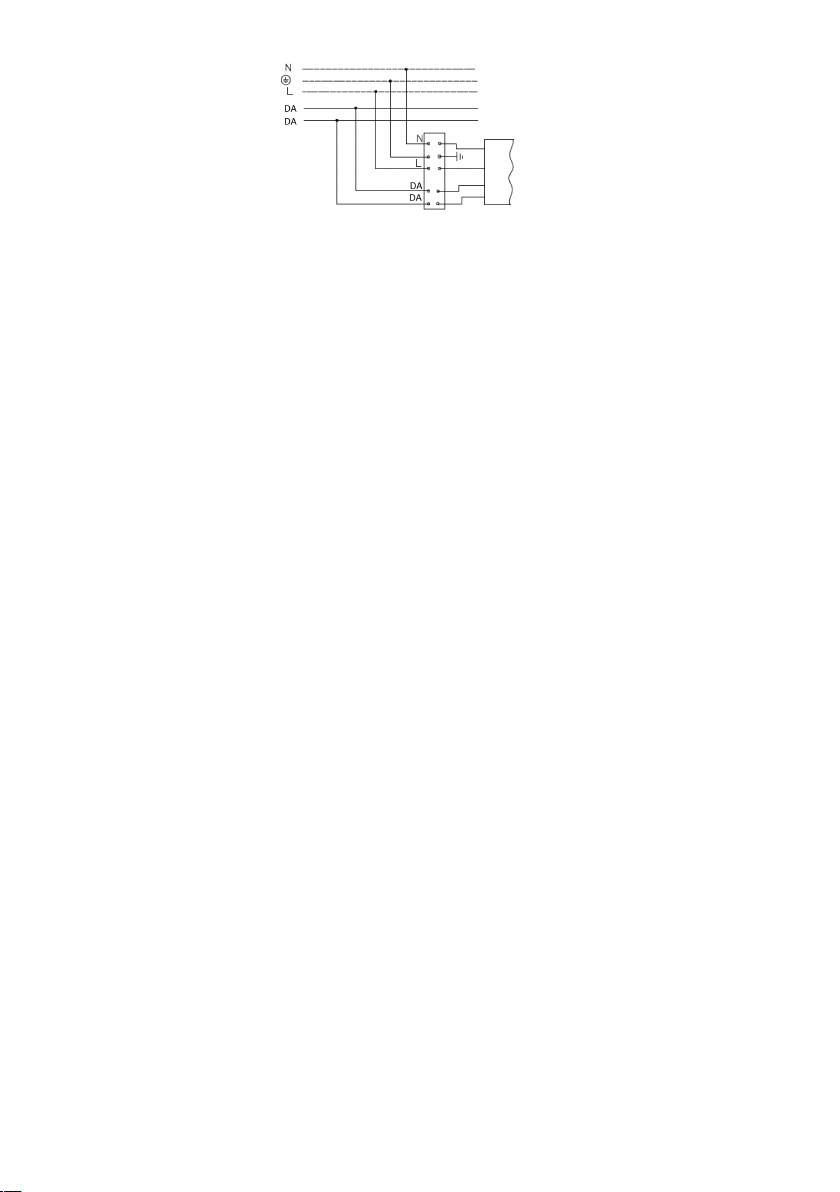

3. Схема подключения светильника к питающей сети с регулируемым драйвером по
системе DALI .
Гарантийные обязательства
-
Завод-изготовитель обязуется безвозмездно отремонтировать или заменить светильник,
вышедший из строя не по вине покупателя в условиях нормальной эксплуатации, в
течение гарантийного срока.
-
Светильник является обслуживаемым прибором. При установке светильника необходимо
предусмотреть возможность свободного доступа для его обслуживания или ремонта.
Завод-производитель не несет ответственности и не компенсирует затраты, связанные со
строительно-монтажными работами и наймом специальной техники при отсутствии
свободного доступа к светильнику для его обслуживания или ремонта.
-
Гарантийный срок – 60 месяцев с даты поставки светильника.
-
Гарантийные обязательства не признаются в отношении изменения оттенков окрашенных
поверхностей и пластиковых частей в процессе эксплуатации.
-
Гарантийный срок на блоки резервного питания (поставляемые в комплекте с
аккумуляторной батареей), а также на компоненты систем управления освещением
(поставляемые без светильников), составляет 12 (двенадцать) месяцев с даты поставки.
-
Световой поток в течение гарантийного срока сохраняется на уровне не ниже 70% от
заявляемого номинального светового потока, значение коррелированной цветовой
температуры и область допустимых значений коррелированной цветовой температуры в
течение гарантийного срока - согласно приведенным в ГОСТ 34819-2021.
-
Гарантия сохраняется в течение указанного срока при условии, что сборка, монтаж и
эксплуатация светильников производится специально обученным техническим
персоналом и в соответствии с паспортом на изделие.
-
Срок службы светильников в нормальных климатических условиях при соблюдении
правил монтажа и эксплуатации составляет:
8 лет – для светильников, корпус и/или оптическая часть (рассеиватель) которых
изготовлены из полимерных материалов.
10 лет – для остальных светильников.
-
Производитель оставляет за собой право на внесение изменений в конструкцию изделия
улучшающие потребительские свойства. Кроме того, производитель не несет
ответственности за возможные опечатки и ошибки, возникшие при печати.
-
Хранение.
Светильники должны храниться в отапливаемых и вентилируемых складах, хранилищах с
кондиционированием воздуха, расположенных в любом макроклиматическом районе при
температуре от +5 до +40°С и относительной влажности не более 80%.
NiCd, NiMh аккумуляторы: Температурный диапазон +5 до +40°C
При длительном хранении более полугода рекомендуется производить заряд
аккумуляторов – 5 циклов заряда разряда.
Условия транспортирования светильников должны соответствовать группе “Ж” ГОСТ
23216.
Транспортировать в упаковке производителя любым видом транспорта при условии
защиты от механических повреждений и непосредственного воздействия атмосферных
осадков.
8

Свидетельство о приемке
Светильник соответствует ТУ 27.40.25-001-88466159-2019 и признан годным к
эксплуатации. Светильник сертифицирован.
Дата выпуска ________________________________________________________________
Контролер ___________________________________________________________________
Упаковщик ___________________________________________________________________
Завод-изготовитель: ООО "МГК "Световые Технологии"
Адрес завода-изготовителя: 390010,Россия, г. Рязань, ул. Магистральная д.10 а.
Дата продажи ________________________________________________________________
Штамп магазина
Более подробную информацию Вы можете найти на нашем сайте www.LTcompany.com
Телефон бесплатной горячей линии 8 800 333-23-77
9

ТӨЛҚҰЖАТ
Жеткізілім жиынтығы
-
Шамдал, дана - 1
-
Төлқұжат, дана - 1
-
Орам, дана - 1
-
Лира
-
Кронштейн
-
Жасырын бастиегі бар бар М4 бұрама
-
Тоқтатқыш тығырық
LB/S ECO LED 75 үшін жеткізу жиынтығы:
- Лира, дана - 1
LB/S ECO LED 120 үшін жеткізу жиынтығы:
- Кронштейн, дана - 2
- бұранда DIN 912-M5x12, дана - 4
- Бекіткіш шайба DIN 6798 J-5.3, дана - 4
Міндетті және жалпы мәліметтер
-
төбелі шамшырақ, жартылай өткізгішті жарық көздерінде (жарық диодтарында)
әкімшілік-қоғамдық және өндірістік үй-жайларды жалпы жарықтандыру үшін арналған.
-
Шамшырақтың қуаттандыру көзін өндіруші немесе оның қызмет көрсету агенті арқылы
ауыстырыға болады.
-
Шам КО ТР ,ЕЭО ТР талаптарына сәйкес келеді.
-
LB/S ECO LED сериясы шамшырақ лира (жиынтыға кіреді) арқылы қондырғының тірек
бетіне орнатылады.
-
DALI хаттамасымен басқарылатын шырақтар үшін жарық ағынының реттелімі 1 мен 100 %
диапазонында орындалады.
Міндеті және жалпы мәліметтер
-
Тоқ жүйесінде кернеу берген кезде шамшашырақпен ешқандай
жұмыс жүргізуге болмайды.
-
Қорғаныс жерге қосу қамтамасыз етілмеген шамшырақты
эксплуатациялауға тыйым салынады.
-
Шамшырақтың жұмыс орны жарық көзіне 0,5 м кем қашықтықтан
қарау мүмкіндігін шектейтіндей орналасуы керек.
-
Шашыратқышы бүлінген шамшырақты эксплуатациялауға тыйым
салынады.
-
Шамдалды түрлендіру, жөндеу немесе өздігінен бөлшектеу тыйым
салынады.Жарамсыздығы байқала бастаған кезде шамдалды
жеткізу желісінен өшіру керек және зауыт-өндірушіге немесе
арнайы жөндеу мен қызмет көрсету орталықтарына көрсету керек.
-
Жартылай өткізгіш Жарық көздеріндегі (жарықдиодты) шамдар аз
қауіпті қатты тұрмыстық қалдықтарға жатады және Р 55102-2012
ГОСТ сәйкес кәдеге жаратылады.
10

Пайдалану және орнату қондыру ережелері
Шамшырақтың пайдалану "Тұтынушылардың электр қондырғыларын техникалық пайдалану
ережелеріне " сәйкес келу керек.
Орнату, шамды тазалау және компоненті ауыстыру тек тоқтан ажыратылған кезде жүргізуге
болады. Шамшырақтың шашыратқышын ластанған сайын сабын ерітіндісінде суланған
жұмсақ матамен тазалау қажет.
1. Қолданылатын құрал:
2. Шамшырақты қораптан шығару.
3. LB/S ECO LED 75:
3.1. Лираны тірек бетіне тіркеу.
3.2. Шамды лираға орнатыңыз, қажетті бұрышты орнатыңыз және оны бекітіңіз.
4. LB/S ECO LED 120:
4.1. Шамға кронштейндерді орнатыңыз.
4.2. Шамды тіреуіш бетке/аспалы жүйеге орнатыңыз.
5. Желілік сымын клемм колодкасына полярды сақтай отырып қосыныз.
Шамшырақты орнату және қосу жұмыстарын маман - біліктілігі сәйкес
электрмонтаждаушы орындауы керек.
Шамшырақтың габариттік және орнату өлшемдері
1. LB/S ECO LED 75
11

2. LB/S ECO LED 120
3. LB/S ECO LED 75 үшін лира орнату өлшемдері
Қосу сызбасы
1. Шамдалдың қуаттандыру желісіне қосылу сызбасы.
2. Шамшырақты 1-10V системасы арқылы реттеулі қуат беруші сымға жалғау схемасы.
12

3. Шамдалдың DALI жүйесі бойынша реттейтін драйвері бар қуаттандыру желісіне қосылу
сызбасы.
Кепілдік міндеттемелері
-
Өндіруші зауыт кепілдік мерзім кезеңінде қалыпты пайдаланылған және орнату ережелері
сақталған жағдайда сатып алушының кінәсінен тыс істен шыққан шамшырақты ақысыз
жөндеуге немесе алмастыруға міндеттенеді.
-
Шамшырақ қызмет көрсету құрылғысы боп табылады. Шамшырақты қондырғанда оның
еркін қызмет көрсету немесе жөндеу кезіндегң кедергісіз қол жеткізуін қамтамасыз ету
қажет. Өндіруші-зауыт шамшырақтың техникалық қызмет көрсету немесе жөндеу
жұмыстарын өткізу үшін шамшыраққа еркін қол жеткізу болмаған кезде құрылыс
жұмыстары немесе арнайы жабдықтарды жалдауға байланысты шығындарды өтемейді
және оған жауапты емес.
-
Кепілдік мерзімі - шамшырақ жеткізілген күннен бастап 60 ай.
-
Кепілдік міндеттері эксплуатация барысында боялған беттің және пластик беттердің
өзгеруіне орындалмайды.
-
Резервтік қоректендіру блоктарының (аккумулятор батареясымен жинақта жеткізілетін),
сонымен бірге жарықтандыруды басқару жүйесінің құраушыларының кепілдік мерзімі
жеткізілген күннен бастап 12 (он екі) айды құрайды.
-
Жарық ағыны кепілдік мерзімінің барысында ұсынылатын номинал жарық ағынынан 70%
төмен емес деңгейінде сақталады, кепілдік мерзімінің барысанда өзгертілген түс
температурасының мәні және өзгертілген түс температурасының рұқсат етілген
мәндерінің аумағы - МЕМСТ 34819-2021 келтірілген мәндерге сәйкес.
-
Жинақтау, қондыру және қызмет көрсетуі өнімге берілген төлқұжатқа сәйкес келетін болса,
кепілдік көрсетілген мерзімге дейін сақталынады.
-
Қалыпты климаттық жағдайда монтаж және эксплуатация ережелерін орындаған кезде
шамшырақтардың жарамдылық мерзімі келесідей болады:
8 жыл - корпусы және/немесе оптикалық бөлігі (шашыратқыш) полимер материалдан
жасалған,
10 жыл - басқа шамдалдар үшін.
-
Өндірушіде осы бұйымның құрылымына тұтыну қасиеттерін жақсарту мақсатында
өзгерістер енгізу құқығы болады. Сонымен қатар, өндіруді баспа барысындағы баспа
қателері мен басқа да қателер үшін жауапты болмайды.
-
Сақтау және тасымалдау.
Шамдал жылытылатын және желдетілетін, ауаны баптайтын қоймаларда сақталуы
тиіс,кез-келген макроклиматты аймақтарда температурасы +5 тан +40°С дейін және
қатысты ылғалдылығы 80% көп емес жағдайда бейімделінген.
NiCd, NiMh аккумуляторлары: Температуралық диапазондары +5 до +40°C
Жарты жылдан астам уақытта сақтау үшін аккумулятор қуаттандыруы -5 қуатсыздандыру
циклімен істен шығуы ұсынылады. Шамдалдарды тасысалдау шарттары МЕМСТ 23216
«Ж» тобымен сәйкес болуы қажет.
Кез келген тасымалмен өндірушінің қаптамасымен тасымалдауға болады, тек
механикалық ақаулардан сақтық және атмосфералық шөгу ықпал етуінен шарты болған
жағдайда.
Қабылдау туралы куәлік
Шырақ ТУ 27.40.25-001-88466159-2019 сәйкес және қолдануға жарамды болып
табылды.Шырақ сертифицикатталған.
13

Шығарылған
күні________________________________________________________________
Контроллер ___________________________________________________________________
Ораушы ___________________________________________________________________
Өндіруші зауыт: "МГК"ЖШҚ Жарық Технологиялары""
Өндіруші зауыттың мекен-жайы: 390010, Ресей, Рязань қ., Магистральная көш., 10 а үй.
Сату күні ________________________________________________________________
Дүкен мөртаңбасы
Толық ақпаратты сіз біздің веб-сайтымызда www.LTcompany.com көре аласыз.
Тегін желісінің телефоны 8 800 099-77-70
14

MANUAL
DELIVERY SET
-
Luminaire, pcs - 1
-
Manual, pcs - 1
-
Package, pcs - 1
-
Lira
-
Bracket
-
Countersunk screw M4
-
Lock washer
Delivery set for LB/S ECO LED 75:
- Lira, pcs – 1
Delivery set for LB/S ECO LED 120:
- Bracket, pcs - 2
- Countersunk screw DIN 912-M5x12, pcs - 4
- Lock washer DIN 6798 J-5,3, pcs - 4
FUNCTION
-
Сeiling luminaire with LED light source is designed for general illumination of administrative,
public and industrial premises.
-
Replacement of the luminaire light source is available in the factory or in a specialized service.
-
The luminaires are in conformity with the follow relevant Technical Reglaments of the Eurasian
Customs Union: TP TC and TP EAЭC
-
The luminaire of LB/S ECO LED series is designated for installation on the bearing surface
using a lyra (included in delivery kit).
-
For luminaries with DALI protocol control, available luminous flux adjustment range is between
1% and 100%.
SAFETY NOTICE
-
Never work on the luminaire when voltage is switched on.
-
Do not operate the luminaire without protective grounding.
-
Position the luminaire to avoid long viewing into the luminaire at a
distance of less than 0.5 m.
-
Only operate the luminaire if the diffuser is undamaged.
-
Unauthorized disassembling, modification and repair is prohibited. In
case of malfunction, the luminaire should be immediately switched off
and report to manufacturer or specialized luminaire service.
-
The LED luminaries are considered as low-hazard solid domestic
waste and should be disposed according to Directive 2002/96/EC
WEEE.
15

INSTALLATION AND OPERATION RULES
The luminaire should be used according to «Standard code of customer electrical installations».
Installation, cleaning and replacing of the components should be done only with the main power
off. The diffuser should be cleaned with soft cloth and mild detergent.
1. Tools needed:
2. Unpack the luminaire.
3. LB/S ECO LED 75:
3.1. Mount the lyra on the support surface.
3.2. Install the lamp on the lyre, set the desired angle and fix it.
4. LB/S ECO LED 120:
4.1. Install the brackets on the lamp.
4.2. Mount the luminaire onto the surface/suspension system.
5. Connect mains cable to terminals according to polarity.
These instructions assume expert knowledge corresponding to a completed professional
education as an electrician.
Overall and installation dimensions, mm
1. LB/S ECO LED 75
16

2. LB/S ECO LED 120
3. Lira installation dimensions for LB/S ECO LED 75
CONNECTION SCHEMES
1. Mains connection scheme.
2. Mains connection scheme for luminaire with 1-10V regulated control gear.
17

3. Mains connection scheme for luminaire with DALI regulated control gear.
WARRANTY
-
The manufacturer shall repair or replace a luminaire that has been found to be defective under
normal use through no fault of the customer provided that it was delivered, stocked,
mounted/installed and operated in conditions and according to the requirements specified in a
product data sheet, engineering specifications, mounting and service instructions, delivery
terms, rules for technical maintenance of electrical installations and other conditions agreed by
the manufacturer and the customer during the warranty period or expanded warranty period
specified below.
-
The luminaire is a serviceable device. When installing the luminaire, free access should be
provided for service or repair. The manufacturer is not responsible and will not compensate any
expenses related to construction work, rental vehicles etc. in case the repair site is not readily
accessible.
The statutory warranty period is determined by the applicable law, and may vary from country to
country. The manufacturer undertakes statutory warranty obligations in the amount and within
the time frame stipulated by the applicable law.
-
Warranty period - 60 months from date of delivery subject to terms and conditions specified
herein and on the manufacturer’s website at https://www.ltcompany.com/en/terms/
-
Warranty does not apply to color change of painted surfaces and plastic parts during luminaire
operation.
-
The warranty period of emergency power supply units (supplied with rechargeable battery) and
illumination control system components (supplied without luminaires) is limited to 12 (twelve)
months from date of delivery.
-
Warranty does not apply to color change of painted surfaces and plastic parts during luminaire
operation.
Luminous flux level is at least 70% of the nominal value during the warranty period.
-
Warranty will cover the entire period, given that assembly, installation and operation of
luminaires are handled by specialized technical personnel and according to the luminaire's
manual.
-
The service life of the luminaires under normal climatic conditions subject to installation and
usage instructions is:
· 8 years – for luminaires with body and/or optical parts (diffuser) made of polymeric materials.
· 10 years - all other luminaries.
-
The manufacturer reserves the right to make modifications to the product that improve its
end-user performance.
The manufacturer is not liable for typographical and other errors that may have occurred in
printing.
-
Storage.
The luminaire should be stored in heated and ventilated warehouses, storages with conditioned
air which situated at any climatic region and with temperature from +5 to +40°С and relative
humidity not more than 80%.
NiCd, NiMh batteries: Temperature range +5 to +40°C
When storing for more than 6 months it is recommended to refresh batteries - 5 cycles of
charging-discharging
Transportation in manufacturer's package could be done by any mode of transport as long as
protection from mechanical damage and precipitation is provided.
18

ACCEPTANCE CERTIFICATE
The luminaires have been tasted by us and found in compliance with ТУ
27.40.25-001-88466159-2019 and with the requirements of the applicable standards
Manufacture date _____________________________________________________________
Inspected by ___________________________________________________________________
Packaged by________________________________________________________________
Manufacturer: company LLC "IGC "Lighting Technologies'
-
Sale date ________________________________________________________________
Company stamp
More information can be found on our website www.LTcompany.com
Hotline [phone]
08.09.2023 4:02:25
19
