Lighting Technologies SLICK.PRS AGRO LED Series User manual

SLICK.PRS AGRO LED
Светильники стационарные / Стационарлы шамдалдар /
Stationary luminaries
Паспорт
Төлқұжат
Manual
Сделано в России

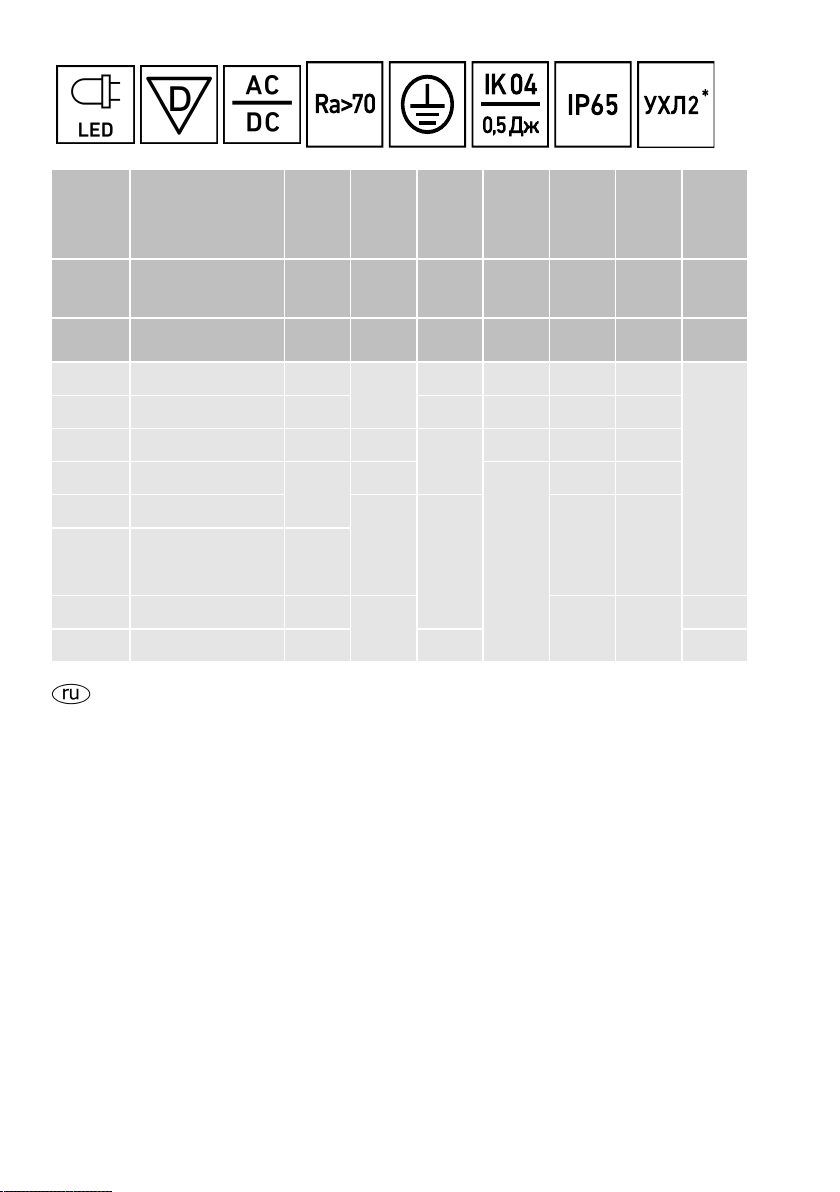

Артикул
Наименование
Исполнен
ие
Мощность
, Вт
Коэф.
мощности,
не менее
КЦТ (в
сфере)**,
К
Световой
поток, лм
Свет.
отдача,
лм/Вт
Рабочее
напряжен
ие
питания
DC,В
Артикул
Атауы
Орындау
қуаты, В
Қуат
коэффици
енті, кем
емес
КЦТ
(салада)**
, К
Жарықтық
ағын, лм
Жарық
беру
лм/Вт
DС,В қуат
көзінің
жұмыстық
кернеуі
Code
Name
Execution
Rated
power, W
Power
factor, not
less
**CCT (in
sphere)**,
К
Luminous
flux, lm
Luminous
efficiency,
lm/W
Power
supply DC
voltage, V
1631001330
SLICK.PRS AGRO LED 18
4000K
18
> 0,90
4000
2300
128
176-264
1631000730
SLICK.PRS AGRO LED 18
5000K
> 0,97
5000
2600
144
1631001340
SLICK.PRS AGRO LED 30
4000K
31
> 0,96
4000
3800
123
1631000490
SLICK.PRS AGRO LED 30
5000K
30
5000
4000
133
1631000660
SLICK.PRS AGRO LED 45
40
> 0,97
5200
130
1631001910
SLICK.PRS AGRO LED 45
HFD
5000K with
1m cable
1631000670
SLICK.PRS AGRO LED 60
5000K
59
7700
131
198-264
1631000710
SLICK.PRS AGRO LED 60
*
EM 5000K
> 0,96
176-264
Примечания:
-
** КЦТ (в сфере) - коррелированная цветовая температура излучения светильника,
измеренная в интегрирующей сфере.
-
Допустимое отклонение величин: мощности, светового потока, массы от номинальных
значений составляет ±10%.
-
Допустимое отклонение значений КЦТ от номинального значения составляет ±300К.
-
Светильники рассчитаны для работы в сети постоянного и переменного тока 230 В, 50-60
Гц (±0,4 Гц).
-
Питающая сеть должна быть защищена от коммутационных и грозовых импульсных
помех.
-
Качество электроэнергии должно соответствовать ГОСТ 32144-2013.
-
Для светильников с блоком резервного питания: Батарея поддерживает работу
светильника не менее 1 ч. при аварийном отключении питающего напряжения.
-
Световой поток при этом составляет 6% от номинального.
-
Световой поток в аварийном режиме, указанный в %, является процентным содержанием
от номинального потока.
-
Коэффициент пульсации светового потока <1%.
-
Климатическое исполнение УХЛ2* соответствует ГОСТ 15150-69, нижнее рабочее
значение окружающего воздуха -40ºС.
-
*Для этих светильников значение допустимой окружающей температуры следующее:
-
SLICK.PRS AGRO LED 60 EM 5000K 0ºС..+40ºС
-
Степень IP соответствует ГОСТ IEC 60598-1-2017.
2

Рабочее
напряжени
е питания
АС,В
Угол
рассеиван
ия, 
Пусковой
ток, А
Вр.импуль
са
пуск.тока,
мкс
Класс
энергоэф
фективнос
ти
Масса, кг
Длина(А),
мм
Ширина
(В), мм
Высота(С)
, мм
Установоч
ный
размер
(D), мм
АС,В қуат
көзінің
жұмыстық
кернеуі
Шашырау
бұрышы, 
Іске қосу
тғы, А
Іске қосу
тоғының
импульс
уақыты,
мкс
Энергия
тиімділігі
класы
Cалмағы,
кг
Ұзындығы
(A), мм
Ені (В), мм
Биіктігі
(С), мм
Орнату
өлшемі
(D),мм
Power
supply AC
voltage, V
Light
distribution
аngle, 
Inrush
current, А
Inrush
current
pulse time,
µs
Energy
efficiency
class
Weight, kg
Length (A),
mm
Width (B),
mm
Heigth (С),
mm
Mounting
dimension
(D), mm
176-264
D120
25
250
A+
2,5
953
96
105
302
A++
A+
198-264
30
176-264
32
267
3,1
-
Тип рассеивателя: Прозрачный микропризматический рассеиватель из ABS-пластика.
-
Подробнее об указанных в таблице размерах светильника смотрите в разделе
"Габаритные и установочные размеры светильника".
-
Все параметры светильников указаны при номинальном напряжении питания и
нормальных условиях эксплуатации.
Ескертулер:
-
КТТ (сферада)-шырақтың сәулеленуіндегі корреляцияланған түстік температурасы,
интегралданған сферада өлшенген.
-
Шаманың ауытқу шегі: қуат, жарық ағыны, мөлшері номиналды маңыздың ±10% құрайды.
-
КЦТ маңызының ауытқу шегі номиналды маңыздың ±300К құрайды.
-
Шамшырақтар 230 В, 50-60 Гц (±0,4 Гц) айнымалы тоқ желісінде тұрақты тоқ желісінде
жүйесінде жұмыс жасауға есептелінген.
-
Kуаттандыру желісі коммуникациялық және найзағай кедергілерінен қорғанылуы тиіс.
-
Электр энергиясының сапасы ГОСТ 32144-2013 сәйкес келу керек.
-
Резервтік қоректендіру блогы бар шамшырақтар үшін: қоректендіруші кернеудің апаттық
ажырату кезінде батарея шамшырақтың жұмысын 1 сағат кемінде қамтамасыз етеді.
-
Осындай жағдайда жарық ағыны номиналды ағынынан 6% құрайды.
-
% көрсетілген апаттық режимдегі жарық ағыны номинал ағынның пайыздық мөлшері
болып табылады.
3

-
Жарық ағынының пульстену коэффициенті <1%.
-
Ауа райының мәні УХЛ2* 15150-69 МЕМСТ-іне , қоршаған ауаның төмен жұмыс мәні
-40ºС.
-
*Осы шамшырақтар үшін руксат етилген коршаган температуралык нускаулар келеси
болады:
-
SLICK.PRS AGRO LED 60 EM 5000K 0ºС..+40ºС
-
Қорғау дәрежесі IP, МЕМСТ IEC 60598-1-2017 сәйкес келеді.
-
Қорғаныш шыны түрі:ABS-пластиктен жасалынған мөлдір микроплазмалық
шашыратқышы.
-
Кестеде көрсетілген шамдалдың өлшемдері туралы толығырақ мәліметті "Шамдалдың
габариттік және орнату өлшемдері" бөлімінен қараңыз.
-
Шырақтардың барлық параметрлері қуат көзінің номиналды кернеуінде және
пайдаланудың қалыпты жағдайларында көрсетілген.
Notes:
-
CCT (in sphere) – correlated color temperature of luminaire’s light which was measured in
integrating sphere
-
Permissible deviation of parameters: power, luminous flux, weight from nominal values are
±10%.
-
Permissible deviation of CCT value from nominal value is ±300К.
-
The luminaries are designed for operation in DC and АC 230 V, 50-60 Hz (±0.4 Hz) network.
-
The supply mains must be protected from communication and electric impulse noise.
-
The main characteristics of line voltages at a network user’s supply terminals in public AC
electricity networks should comply EN 50160-2010.
-
For luminaires with emergency power supply unit: in case of mains power failure, the battery will
power the luminaire for at least 1 hour.
-
In this case, luminous flux will be 6% of nominal value.
-
Luminous flux in emergency mode shown in %, is a percent of nominal value.
-
Luminous flux flickeing <1%.
-
Climatic version УХЛ2* according to IEC 60721-2-1, lowest operating temperature is -40ºС.
-
*Ambient temperature is:
-
SLICK.PRS AGRO LED 60 EM 5000K 0ºС..+40ºС
-
Luminaire corresponds to the protection classification IP by IEC 60529.
-
Diffuser type: Transparent microprismatic diffuser of ABS plastic.
-
Further information about luminaire's dimensions shown in the table, please see "Overall and
installation dimensions" section.
-
All properties of luminaries are stated for nominal mains supply voltage and normal operating
conditions.
4

ПАСПОРТ
Комплект поставки
-
Светильник, шт - 1
-
Паспорт, шт - 1
-
Упаковка, шт - 1
-
Установочные пластины, шт - 2
-
Скобы подвеса, шт - 2
Назначение и общие сведения
-
Светильник потолочный, на полупроводниковых источниках света (светодиодах)
предназначен для общего освещения административно-общественных и
производственных помещений.
-
Источник света, содержащийся в светильнике, может быть заменен только
производителем или его сервисным агентом.
-
Светильник соответствует требованиям ТР ТС и ТР ЕАЭС.
-
Светильник предназначен для установки на потолок или на тросовые подвесы.
Для модификаций 18, 30 Вт: пусковой ток – 25 А, время импульса Δt - 250 мкс, количество
светильников на автомат С16 – 40 шт.
Для модификаций 45, 60 Вт: пусковой ток – 30 А, время импульса Δt - 250 мкс, количество
светильников на автомат С16 –25 шт.
-
Для светильников, управляемых по DALI протоколу, регулирование светового потока
осуществляется в диапазоне от 1 до 100%.
Указания по технике безопасности
-
Не производить никаких работ со светильником при поданном на
него напряжении.
-
Запрещается эксплуатация светильника без защитного
заземления.
-
Рабочее положение светильника должно исключать возможность
смотреть на источник света с расстояния менее 0,5 м.
-
Запрещается эксплуатация светильника с поврежденным
рассеивателем.
-
Запрещается самостоятельно производить разборку, ремонт или
модификацию светильника. В случае возникновения
неисправности необходимо сразу отключить светильник от
питающей сети и обратиться на завод-изготовитель или в
специализированную службу по ремонту и обслуживанию
светильников.
-
Светильники на полупроводниковых источниках света
(светодиодах) относятся к малоопасным твердым бытовым
отходам и утилизируются в соответствии с ГОСТ Р 55102-2012.
5

Правила эксплуатации и установка
Эксплуатация светильника должна производиться в соответствии с «Правилами
технической эксплуатации электроустановок потребителей». Установку, чистку светильника
и замену компонентов производить только при отключенном питании. Очистку
рассеивателя светильника производить по мере его загрязнения, мягкой тканью, смоченной
в мыльном растворе.
1. Распаковать светильник.
2. Просверлить 2 установочных отверстия на опорной поверхности по размерам и
установить светильник на потолок или тросовые подвесы (см. рис):
3. Установка на потолок.
4. Установка на тросовые подвесы.
5. Подключить светильник к питающей сети.
6. Открутить ввод кабельного соединителя и освободить коннектор от кабельной втулки.
Ввести сетевой провод в ввод кабельного соединителя. Провод должен быть с круглым
профилем Ø 9 – 12 мм. Зачистить концы проводов на расстояние ~ 8 мм.
Подключить сетевой провод к клеммам коннектора в соответствии с указанной
полярностью. Собрать кабельный соединитель. Затяжку гермоввода производить гаечным
ключом.
6

7. Подключить сетевые провода к клеммной колодке в кабельной части разъема - L, N,
«земля».
В случае применения регулируемого источника питания, провода подключить с
соблюдением следующей полярности: сетевые провода к 1, N, «земля», управляющие
провода к контактным зажимам 2, 3.
Для светильников с аварийным блоком, сетевые провода подключить к коннектору черного
цвета, обозначенному этикеткой "230V". К клеммам с маркировкой L, N, PE подключить
основное питание, к клеммам с маркировкой D1 и D2 подключить линию аварийного
питания L1, N1.
К коннектору серого цвета, обозначенному этикеткой "подключение TELEMANDO",
подключить провода от TELEMANDO. К клемме с маркировкой L подключить провод “+”, с
маркировкой N подключить провод “-“.
После первого подключения светильника необходимо дождаться полной подзарядки
аккумуляторной батарей в течении 24 часов. При аварийном отключении питания
светильник переходит в аварийный режим, загорается зеленая индикаторная лампочка,
указывающая на снижение заряда аккумулятора.
Проверка работы аварийного режима светильника осуществляется через центральное
устройство TELEMANDO (заказывается отдельно, арт. 4501003010). При нажатии кнопки
ON на устройстве TELEMANDO, светильник переходит в аварийный режим при наличии
электропитания. Только после отпускания кнопки светильник возвращается в рабочий
режим (задержка примерно 2 секунды).
Если нажать и удерживать в течении 3 секунд кнопку ON при работе светильника в
аварийном режиме, светильник выключается и заряд батареи не расходуется. При
повторном нажатии и удержании в течении 3 секунд кнопку ON, светильник возвращается в
аварийный режим работы.
8. При установке светильников SLICK со сквозной проводкой в линию подключать
светильники последовательно чередуя фазы питающей сети L1->L2-> L3.
9. При использовании диммируемого драйвера, управляющие провода подключаются к
клеммам Da (см. схему).
10. Подключить коннектор к ответной части, установленной на корпусе светильника.
Установку и подключение светильника должен выполнять специалист
–электромонтажник, соответствующей квалификации.
Габаритные и установочные размеры светильника
1.
7

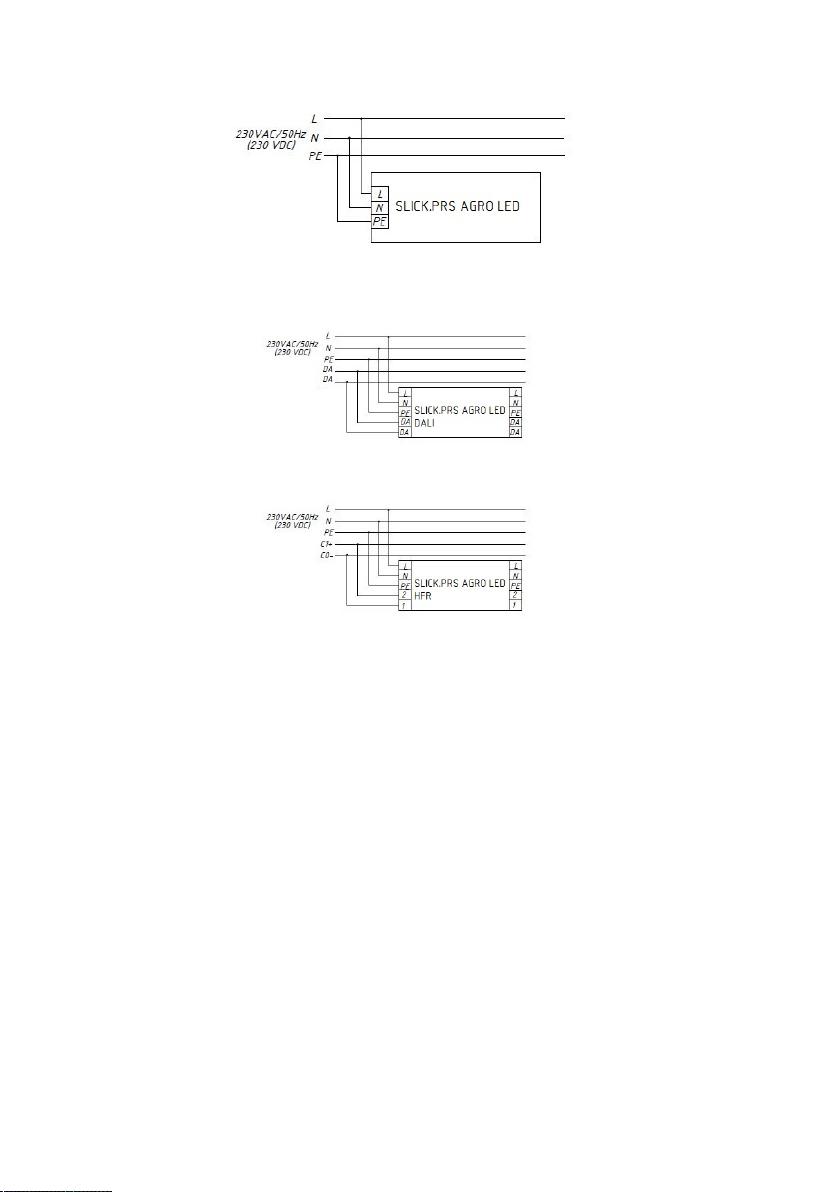

Схема подключения
1. Схема подключения светильника к питающей сети.
2. Схема подключения светильника к питающей сети с блоком резервного питания.
3. Схема подключения светильника к питающей сети с регулируемым драйвером по
системе DALI .
4. Схема подключения светильника к питающей сети с регулированием по системе 1-10V.
Гарантийные обязательства
-
Завод-изготовитель обязуется безвозмездно отремонтировать или заменить светильник,
вышедший из строя не по вине покупателя в условиях нормальной эксплуатации, в
течение гарантийного срока.
-
Светильник является обслуживаемым прибором. При установке светильника необходимо
предусмотреть возможность свободного доступа для его обслуживания или ремонта.
Завод-производитель не несет ответственности и не компенсирует затраты, связанные со
строительно-монтажными работами и наймом специальной техники при отсутствии
свободного доступа к светильнику для его обслуживания или ремонта.
-
Гарантийный срок – 60 месяцев с даты поставки светильника.
-
Гарантийные обязательства не признаются в отношении изменения оттенков окрашенных
поверхностей и пластиковых частей в процессе эксплуатации.
-
Гарантийный срок на блоки резервного питания (поставляемые в комплекте с
аккумуляторной батареей), а также на компоненты систем управления освещением
(поставляемые без светильников), составляет 12 (двенадцать) месяцев с даты поставки.
-
Световой поток в течение гарантийного срока сохраняется на уровне не ниже 70% от
заявляемого номинального светового потока, значение коррелированной цветовой
температуры и область допустимых значений коррелированной цветовой температуры в
течение гарантийного срока - согласно приведенным в ГОСТ 34819-2021.
-
Гарантия сохраняется в течение указанного срока при условии, что сборка, монтаж и
эксплуатация светильников производится специально обученным техническим
персоналом и в соответствии с паспортом на изделие.
8

-
Срок службы светильников в нормальных климатических условиях при соблюдении
правил монтажа и эксплуатации составляет:
8 лет – для светильников, корпус и/или оптическая часть (рассеиватель) которых
изготовлены из полимерных материалов.
10 лет – для остальных светильников.
-
Производитель оставляет за собой право на внесение изменений в конструкцию изделия
улучшающие потребительские свойства. Кроме того, производитель не несет
ответственности за возможные опечатки и ошибки, возникшие при печати.
-
Хранение.
Светильники должны храниться в отапливаемых и вентилируемых складах, хранилищах с
кондиционированием воздуха, расположенных в любом макроклиматическом районе при
температуре от +5 до +40°С и относительной влажности не более 80%.
NiCd, NiMh аккумуляторы: Температурный диапазон +5 до +40°C
При длительном хранении более полугода рекомендуется производить заряд
аккумуляторов – 5 циклов заряда разряда.
Условия транспортирования светильников должны соответствовать группе “Ж” ГОСТ
23216.
Транспортировать в упаковке производителя любым видом транспорта при условии
защиты от механических повреждений и непосредственного воздействия атмосферных
осадков.
-
Перед вводом светильника в эксплуатацию, с установленным в него блоком аварийного
питания, желательно провести 3-4 цикла заряда-разряда батареи для достижения
номинальной емкости аккумулятора.
Длительность зарядки 24 часа при нормируемой окружающей температуре и
номинальном напряжении питания.
При последующей эксплуатации, для обеспечения более длительного срока работы
аккумуляторной батареи, рекомендовано с периодичностью один раз в полгода проводить
тренировку, заряд - разряд аккумуляторной батареи.
-
Полезный срок службы светильника при температуре окружающей среды от минус 20°C
до +20°C, ограничивается уровнем сохранения светового потока 80% от первоначального,
при доле фатальных отказов не более 10%.
-
Полезный срок службы светильника при температуре окружающей среды от минус 20°C
до +20°C, L80F10 = 70000 часов.
-
Полезный срок службы светильника при температуре окружающей среды от минус 40°C
до +35°C, L70F50= 50000 часов.
-
Выход из строя единичных светодиодов светильника в количестве 10% и менее не
является гарантийным случаем.
Свидетельство о приемке
Светильник соответствует ТУ 27.40.25-001-88466159-2019 и признан годным к
эксплуатации. Светильник сертифицирован.
Дата выпуска ________________________________________________________________
Контролер ___________________________________________________________________
Упаковщик ___________________________________________________________________
Завод-изготовитель: ООО "МГК "Световые Технологии"
Адрес завода-изготовителя: 390010,Россия, г. Рязань, ул. Магистральная д.10 а.
Дата продажи ________________________________________________________________
Штамп магазина
Более подробную информацию Вы можете найти на нашем сайте www.LTcompany.com
Телефон бесплатной горячей линии 8 800 333-23-77
9

ТӨЛҚҰЖАТ
Жеткізілім жиынтығы
-
Шамдал, дана - 1
-
Төлқұжат, дана - 1
-
Орам, дана - 1
-
Бекітетін тілемше, дана - 2
-
Ілгіш қапсырмалары, дана - 2
Міндетті және жалпы мәліметтер
-
төбелі шамшырақ, жартылай өткізгішті жарық көздерінде (жарық диодтарында)
әкімшілік-қоғамдық және өндірістік үй-жайларды жалпы жарықтандыру үшін арналған.
-
Шамшырақтың қуаттандыру көзін өндіруші немесе оның қызмет көрсету агенті арқылы
ауыстырыға болады.
-
Шам КО ТР ,ЕЭО ТР талаптарына сәйкес келеді.
-
Шамдар төбеге немесе кабельдік сусындарға орнатуға арналған.
18,30 Вт модификациясы үшін: іске қосу тоғы-25 А, импульс уақыты Δt-250 мкс, С16
автоматқа шырақтар саны-40 дана.
45,60 Вт модификациясы үшін: іске қосу тоғы-30 А, импульс уақыты Δt-250 мкс, С16
автоматқа шырақтар саны-25 дана.
-
DALI хаттамасымен басқарылатын шырақтар үшін жарық ағынының реттелімі 1 мен 100 %
диапазонында орындалады.
Міндеті және жалпы мәліметтер
-
Тоқ жүйесінде кернеу берген кезде шамшашырақпен ешқандай
жұмыс жүргізуге болмайды.
-
Қорғаныс жерге қосу қамтамасыз етілмеген шамшырақты
эксплуатациялауға тыйым салынады.
-
Шамшырақтың жұмыс орны жарық көзіне 0,5 м кем қашықтықтан
қарау мүмкіндігін шектейтіндей орналасуы керек.
-
Шашыратқышы бүлінген шамшырақты эксплуатациялауға тыйым
салынады.
-
Шамдалды түрлендіру, жөндеу немесе өздігінен бөлшектеу тыйым
салынады.Жарамсыздығы байқала бастаған кезде шамдалды
жеткізу желісінен өшіру керек және зауыт-өндірушіге немесе
арнайы жөндеу мен қызмет көрсету орталықтарына көрсету керек.
-
Жартылай өткізгіш Жарық көздеріндегі (жарықдиодты) шамдар аз
қауіпті қатты тұрмыстық қалдықтарға жатады және Р 55102-2012
ГОСТ сәйкес кәдеге жаратылады.
10

Пайдалану және орнату қондыру ережелері
Шамшырақтың пайдалану "Тұтынушылардың электр қондырғыларын техникалық пайдалану
ережелеріне " сәйкес келу керек.
Орнату, шамды тазалау және компоненті ауыстыру тек тоқтан ажыратылған кезде жүргізуге
болады. Шамшырақтың шашыратқышын ластанған сайын сабын ерітіндісінде суланған
жұмсақ матамен тазалау қажет.
1. Шамдалды орамадан шығарыңыз.
2. Өлшемдері бойынша сүйеніш бетте 2 орналасатын саңылауды бұрғылаңыз және
шамдалды төбеге немесе арқанды асқышқа орнатыңыз (суретке қараңыз):
3. Төбеге орнату.
4. Арқанды асқышқа орнату.
5. Қуат көзі желісіне шамдалды қосыңыз.
6. Кабельдік біріктіргіштің қосылысын бұраңыз және кабельдік төлкеден коннекторды
босатыңыз. Кабельдік біріктіргіштің қосылысына желілік сымды жүргізіңіз. Сым дөңгелек
пішінді Ø 9 – 12 мм болу керек. Сым соңын ~ 8 мм қашықтықта тазалаңыз. Көрсетілген
кереғарлыққа сәйкес желілік сымды коннектор клеммасына қосыңыз. Клеммдік біріктіргішті
жинаңыз. Сомын кілті мен гермоввод тартылысын жасаңыз.
7. L, N, «жер» -кабельдік бөліктерінің жалғағыштарындағы желілік сымдарын клеммдік
қалыпқа қосыңыз. Реттелінетін қуат көзі қолданылған кезде, келесі кереғарлықты сақтай
отырып сымдарды қосыңыз: желілік сымдарын L, N, «жер»-ге, басқару сымдарын жалғағыш
2,3 қысқышқа.
Апатты блогы бар шырақ үшін желілік сымдарды қара түсті коннекторға қосыңыз, "230V"
жапсырмасымен белгіленген. L, N, PE маркалы клеммаларын негізгі қуат көзіне қосыңыз,
D1 және D2 маркалы клеммаларына апаттық қуат көзіндегі L1, N1 желілерін қосыңыз.
Сұр түсті коннекторға, " TELEMANDO қосу" жапсырмасымен белгіленген, TELEMANDO-дан
сымды қосыңыз. L маркалы клеммасына “+” сымын қосыңыз, N маркалыға “-” сымын
қосыңыз.
Шырақты бірінші рет қосқаннан соң аккумуляторлық батареясының 24 сағат ішінде толық
қуатының бітуін күту қажет. Қуат көзі апаттық жағдайда өшірілген кезде шырақ апаттық
жағдайға өтеді, жасыл индикаторлы шамы жанады, ол аккумулятор зарядының
төмендегенін көрсетеді.
Шырақтың апаттық режимдегі жұмысын тексеру орталық тестілеу мен басқару
TELEMANDO құрылғысымен (бөлек тапсырыс беріледі, артикул 4501003010) іске асады.
Құрылғыда ON батырмасын басқан кезде, шырақ электрқуаты бар болған жағдайда
апаттық режимге өтеді. Тек батырманы жіберген кезде шырақ жұмыстық режимге қайта
оралады (кідірісі шамамен 2 секунд).
Егер апаттық режимде шырақ жұмыс істеп тұрған кезінде ON батырмасын 3 секунд бойы
басып және ұстап тұрса, шырақ өшіріледі және батареяның қуаты шығындалмайды. Қайта
ON батырмасын 3 секунд бойы басып және ұстап тұрса шырақ апаттық режимдегі
жұмысына қайта келеді.
11

8. Өтпелі сымды SLICK шамдалдарын желіге орналастырар кезде желідегі шамдалдың қуат
көзі фазасын алмастырып қосу керек L1->L2-> L3.
9. Қосөлшемді драйверді қолданғанда басқарылатын сымдар Da клеммасына қосылады
(сызбасын қараңыз).
10. Шамдал тұрқысында орналасқан коннекторды жауапты бөлігіне қосыңыз.
Шамшырақты орнату және қосу жұмыстарын маман - біліктілігі сәйкес
электрмонтаждаушы орындауы керек.
Шамшырақтың габариттік және орнату өлшемдері
1.
Қосу сызбасы
1. Шамдалдың қуаттандыру желісіне қосылу сызбасы.
2. Резервтік қуаттандыру блогы бар қуаттандыру желісіне қосу сұлбасы.
3. Шамдалдың DALI жүйесі бойынша реттейтін драйвері бар қуаттандыру желісіне қосылу
сызбасы.
12

4. Шамшырақты 1-10V системасы арқылы реттеулі қуат беруші сымға жалғау схемасы.
Кепілдік міндеттемелері
-
Өндіруші зауыт кепілдік мерзім кезеңінде қалыпты пайдаланылған және орнату ережелері
сақталған жағдайда сатып алушының кінәсінен тыс істен шыққан шамшырақты ақысыз
жөндеуге немесе алмастыруға міндеттенеді.
-
Шамшырақ қызмет көрсету құрылғысы боп табылады. Шамшырақты қондырғанда оның
еркін қызмет көрсету немесе жөндеу кезіндегң кедергісіз қол жеткізуін қамтамасыз ету
қажет. Өндіруші-зауыт шамшырақтың техникалық қызмет көрсету немесе жөндеу
жұмыстарын өткізу үшін шамшыраққа еркін қол жеткізу болмаған кезде құрылыс
жұмыстары немесе арнайы жабдықтарды жалдауға байланысты шығындарды өтемейді
және оған жауапты емес.
-
Кепілдік мерзімі - шамшырақ жеткізілген күннен бастап 60 ай.
-
Кепілдік міндеттері эксплуатация барысында боялған беттің және пластик беттердің
өзгеруіне орындалмайды.
-
Резервтік қоректендіру блоктарының (аккумулятор батареясымен жинақта жеткізілетін),
сонымен бірге жарықтандыруды басқару жүйесінің құраушыларының кепілдік мерзімі
жеткізілген күннен бастап 12 (он екі) айды құрайды.
-
Жарық ағыны кепілдік мерзімінің барысында ұсынылатын номинал жарық ағынынан 70%
төмен емес деңгейінде сақталады, кепілдік мерзімінің барысанда өзгертілген түс
температурасының мәні және өзгертілген түс температурасының рұқсат етілген
мәндерінің аумағы - МЕМСТ 34819-2021 келтірілген мәндерге сәйкес.
-
Жинақтау, қондыру және қызмет көрсетуі өнімге берілген төлқұжатқа сәйкес келетін болса,
кепілдік көрсетілген мерзімге дейін сақталынады.
-
Қалыпты климаттық жағдайда монтаж және эксплуатация ережелерін орындаған кезде
шамшырақтардың жарамдылық мерзімі келесідей болады:
8 жыл - корпусы және/немесе оптикалық бөлігі (шашыратқыш) полимер материалдан
жасалған,
10 жыл - басқа шамдалдар үшін.
-
Өндірушіде осы бұйымның құрылымына тұтыну қасиеттерін жақсарту мақсатында
өзгерістер енгізу құқығы болады. Сонымен қатар, өндіруді баспа барысындағы баспа
қателері мен басқа да қателер үшін жауапты болмайды.
-
Сақтау және тасымалдау.
Шамдал жылытылатын және желдетілетін, ауаны баптайтын қоймаларда сақталуы
тиіс,кез-келген макроклиматты аймақтарда температурасы +5 тан +40°С дейін және
қатысты ылғалдылығы 80% көп емес жағдайда бейімделінген.
NiCd, NiMh аккумуляторлары: Температуралық диапазондары +5 до +40°C
Жарты жылдан астам уақытта сақтау үшін аккумулятор қуаттандыруы -5 қуатсыздандыру
циклімен істен шығуы ұсынылады. Шамдалдарды тасысалдау шарттары МЕМСТ 23216
«Ж» тобымен сәйкес болуы қажет.
Кез келген тасымалмен өндірушінің қаптамасымен тасымалдауға болады, тек
механикалық ақаулардан сақтық және атмосфералық шөгу ықпал етуінен шарты болған
жағдайда.
13

-
Апаттық қуат беру блогы орнатылған шамдалды пайдалануға жібермес бұрын
батареясының 3-4 циклмен заряд-разрядтауын өткізу керек, аккумулятордың белгіленген
сиымдылығына жету үшін.
Қоршаған орта температурасы нормаланған және қуат көзінің кернеуі номинальды болған
кезде зарядканың ұзақтығы 24 сағат.
Кейінгі жұмыс кезінде батареяның қызмет ету мерзімін ұзарту үшін алты айда бір рет
оқуды өткізу ұсынылады, батареяны зарядтау - зарядсыздандыру.
-
Шырақтың пайдалы қызмет ету мерзімі қоршаған ортаның температурасы минус 20 ° C -
тан +20 ° C-қа дейін, жарық ағынының бастапқы деңгейден 80% сақтау деңгейімен
шектеледі, өлімге әкелетін сәтсіздіктер үлесі 10% аспайды%.
-
Шырақтың қоршаған орта температурасында пайдалы қызмет мерзімі минус 20°C - тан
+20 ° C-қа дейін, L80F10 = 70000 сағат.
-
Шырақтың қоршаған орта температурасында пайдалы қызмет мерзімі минус 40°C - тан
+35 ° C - қа дейін, L70F50= 50000 сағат.
-
10% немесе одан аз мөлшердегі жалғыз жарық диодтарының істен шығуы кепілдік
жағдайы болып табылмайды.
Қабылдау туралы куәлік
Шырақ ТУ 27.40.25-001-88466159-2019 сәйкес және қолдануға жарамды болып
табылды.Шырақ сертифицикатталған.
Шығарылған
күні________________________________________________________________
Контроллер ___________________________________________________________________
Ораушы ___________________________________________________________________
Өндіруші зауыт: "МГК"ЖШҚ Жарық Технологиялары""
Өндіруші зауыттың мекен-жайы: 390010, Ресей, Рязань қ., Магистральная көш., 10 а үй.
Сату күні ________________________________________________________________
Дүкен мөртаңбасы
Толық ақпаратты сіз біздің веб-сайтымызда www.LTcompany.com көре аласыз.
Тегін желісінің телефоны 8 800 099-77-70
14

MANUAL
DELIVERY SET
-
Luminaire, pcs - 1
-
Manual, pcs - 1
-
Package, pcs - 1
-
Mounting plates, pcs - 2
-
Suspension brackets, pcs - 2
FUNCTION
-
Сeiling luminaire with LED light source is designed for general illumination of administrative,
public and industrial premises.
-
Replacement of the luminaire light source is available in the factory or in a specialized service.
-
The luminaires are in conformity with the follow relevant Technical Reglaments of the Eurasian
Customs Union: TP TC and TP EAЭC
-
The luminaire is designed to be mounted on ceiling or wire pendants.
For 18W, 30W versions: inrush current – 25A, pulse time Δt – 250 μs, number of luminaries per
C16 circuit breaker – 40 pcs.
For 45W, 60W versions: inrush current – 30A, pulse time Δt – 250 μs, number of luminaries per
C16 circuit breaker – 25 pcs.
-
For luminaries with DALI protocol control, available luminous flux adjustment range is between
1% and 100%.
SAFETY NOTICE
-
Never work on the luminaire when voltage is switched on.
-
Do not operate the luminaire without protective grounding.
-
Position the luminaire to avoid long viewing into the luminaire at a
distance of less than 0.5 m.
-
Only operate the luminaire if the diffuser is undamaged.
-
Unauthorized disassembling, modification and repair is prohibited. In
case of malfunction, the luminaire should be immediately switched off
and report to manufacturer or specialized luminaire service.
-
The LED luminaries are considered as low-hazard solid domestic
waste and should be disposed according to Directive 2002/96/EC
WEEE.
INSTALLATION AND OPERATION RULES
The luminaire should be used according to «Standard code of customer electrical installations».
Installation, cleaning and replacing of the components should be done only with the main power
off. The diffuser should be cleaned with soft cloth and mild detergent.
1. Unpack the luminaire.
15

2. Drill 2 mounting holes on bearing surface according to dimensions shown on figures and install
the luminaire directly on ceiling or wire pendants (see fig.):
3. Ceiling installation.
4. Wire pendants installation.
5. Connect the luminaire to the mains supply.
6. Twist off cable connector's entry and release cable bushing from the connector.
Put mains cable through connector's entry. The cable should have round profile and Ø 9 – 12
mm. Stip cable ends on ~ 8 mm.
Connect mains cable to connector's terminals according to polarity shown. Assemble cable
connector. Cable gland should be tightened with wrench.
7. Connect mains cable to terminals in connector’s cable part - L, N, “ground”.
For luminaires with emergency module the mains cable should be connected to black terminals
block with "230V" label on it. Mains supply goes to terminals with labels L, N, PE, emergency
supply L1, N1 goes to terminals D1 and D2.
TELEMANDO wires are connected to gray terminals block with "TELEMANDO connection" label.
"+" wire goes to terminal with L label, "-" wire goes to terminal with N label.
After first connection to mains it is recommended to wait for battery completely charges (24
hours).
In case of mains power emergency failure the luminaire will engage the emergency state, the
green indicator will be on showing that the battery is depleting.
The check test of emergency luminaire is carried out by connecting the TELEMANDO device
(should be ordered separately art. 4501003010). When ON button is pressed on TELEMANDO
device the luminaire will engage the emergency state even when mains supply is present. The
luminaire will return to normal state after releasing of the button (with 2 seconds delay).
When the ON button is pressed and held for 3 seconds when the luminaire is in emergency state,
it will shut down and battery power will be saved. If the ON button is pressed and held for 3
seconds again, the luminaire will go on and return to emergency state.
8. When installing SLICK luminaries with through wiring in a line, electrical connections should
have mains power phases sequentially rotated L1->L2->L3.
9. When regulated control gear is used, control wires are connected to terminals Da (see
scheme).
10. Attach connector to its counterpart on the luminaire's body.
16

These instructions assume expert knowledge corresponding to a completed professional
education as an electrician.
Overall and installation dimensions, mm
1.
CONNECTION SCHEMES
1. Mains connection scheme.
2. Mains connection scheme with backup power supply.
3. Mains connection scheme for luminaire with DALI regulated control gear.
4. Mains connection scheme for luminaire with 1-10V regulated control gear.
WARRANTY
-
The manufacturer shall repair or replace a luminaire that has been found to be defective under
normal use through no fault of the customer provided that it was delivered, stocked,
mounted/installed and operated in conditions and according to the requirements specified in a
product data sheet, engineering specifications, mounting and service instructions, delivery
terms, rules for technical maintenance of electrical installations and other conditions agreed by
the manufacturer and the customer during the warranty period or expanded warranty period
specified below.
17

-
The luminaire is a serviceable device. When installing the luminaire, free access should be
provided for service or repair. The manufacturer is not responsible and will not compensate any
expenses related to construction work, rental vehicles etc. in case the repair site is not readily
accessible.
The statutory warranty period is determined by the applicable law, and may vary from country to
country. The manufacturer undertakes statutory warranty obligations in the amount and within
the time frame stipulated by the applicable law.
-
Warranty period - 60 months from date of delivery subject to terms and conditions specified
herein and on the manufacturer’s website at https://www.ltcompany.com/en/terms/
-
Warranty does not apply to color change of painted surfaces and plastic parts during luminaire
operation.
-
The warranty period of emergency power supply units (supplied with rechargeable battery) and
illumination control system components (supplied without luminaires) is limited to 12 (twelve)
months from date of delivery.
-
Warranty does not apply to color change of painted surfaces and plastic parts during luminaire
operation.
Luminous flux level is at least 70% of the nominal value during the warranty period.
-
Warranty will cover the entire period, given that assembly, installation and operation of
luminaires are handled by specialized technical personnel and according to the luminaire's
manual.
-
The service life of the luminaires under normal climatic conditions subject to installation and
usage instructions is:
· 8 years – for luminaires with body and/or optical parts (diffuser) made of polymeric materials.
· 10 years - all other luminaries.
-
The manufacturer reserves the right to make modifications to the product that improve its
end-user performance.
The manufacturer is not liable for typographical and other errors that may have occurred in
printing.
-
Storage.
The luminaire should be stored in heated and ventilated warehouses, storages with conditioned
air which situated at any climatic region and with temperature from +5 to +40°С and relative
humidity not more than 80%.
NiCd, NiMh batteries: Temperature range +5 to +40°C
When storing for more than 6 months it is recommended to refresh batteries - 5 cycles of
charging-discharging
Transportation in manufacturer's package could be done by any mode of transport as long as
protection from mechanical damage and precipitation is provided.
-
Before putting luminaire with emergency power supply unit into operation, it is recommended to
make 3-4 cycles of battery charging-discharging to obtain nominal battery capacity.
Charging duration is 24 hours at normal ambient temperature and nominal power supply
voltage.
During subsequent operation, in order to ensure a longer battery life, it is recommended to
conduct training once every six months, charge - discharge the battery.
-
Luminaire’s service life at ambient temperature range from minus 20°C to +20°C is limited by
decrease of luminous flux to 80% of initial value, with failure rate not exceeding 10%.
-
Luminaire’s service life at ambient temperature range from minus 20°C to +20°C, L80F10 =
70000 hours.
-
Luminaire’s service life at ambient temperature range from minus 20°C to +20°C, L70F50 =
50000 hours.
-
Failure of individual LEDs is not covered by warranty unless total number of defect LEDs
exceeds 10%.
ACCEPTANCE CERTIFICATE
The luminaires have been tasted by us and found in compliance with ТУ
27.40.25-001-88466159-2019 and with the requirements of the applicable standards
Manufacture date _____________________________________________________________
18

Inspected by ___________________________________________________________________
Packaged by________________________________________________________________
Manufacturer: company LLC "IGC "Lighting Technologies'
-
Sale date ________________________________________________________________
Company stamp
More information can be found on our website www.LTcompany.com
Hotline [phone]
08.09.2023 4:22:46
19
