Lighting Technologies ARCTIC.OPL ECO LED 1200 4000K User manual

ARCTIC.OPL ECO
LED
Manual
Montageanleitung

Name
Code
Rated
power, W
Тa,ºС
Protection
class
Power
factor, not
less
CCT**
CRI, Ra
Luminous
flux, lm
Leuchtenbezeichnung
Kode
Nennleistu
ng, W
Umgebung
stemperatu
r: ºС
Schutzklas
se
Leistungsf
aktor, nicht
weniger
CCT**
Farbwieder
gabeindex,
Ra
Lichtstrom,
lm
ARCTIC.OPL ECO LED
1200 4000K /E/
1997023420
47
-40, +40
II
> 0,96
4000
>80
4800
ARCTIC.OPL ECO LED
1200 5000K /E/
1997021780
> 0,97
5000
>85
4850
ARCTIC.OPL ECO LED
1200 EM 4000K /E/
1997024260
0, +40
> 0,96
4000
4800
ARCTIC.OPL ECO LED
1500 4000K /E/
1997025870
55
-40, +40
> 0,97
>80
6000
ARCTIC.OPL ECO LED
1500 5000K /E/
1997021790
> 0,98
5000
>85
6100
ARCTIC.OPL ECO LED
600 4000K /E/
1997024270
28
> 0,94
4000
2600
ARCTIC.OPL ECO LED
600 5000K /E/
1997021770
> 0,98
5000
2650
ARCTIC.OPL ECO LED
600 EM 4000K class I /E/
1997024280
0, +40
I
> 0,94
4000
>80
2600
Notes:
-
**CCT – correlated color temperature.
-
Rated power consumption tolerance ±10%.
-
Nominal values of luminous flux, weight tolerance is ±10%.
-
Rated CCT tolerance ±300К.
-
The luminaries are designed for operation in АC 198-264 V, 50-60 Hz (±0.4 Hz) and DC
176-280 V network.
-
The supply mains must be protected from communication and electric impulse noise.
-
The main characteristics of line voltages at a network user’s supply terminals in public AC
electricity networks should comply EN 50160-2010.
-
For luminaires with emergency power supply unit: in case of mains power failure, the battery will
power the luminaire for at least 1 hour.
- for ARCTIC.OPL ECO LED 1200 EM 4000K /E/ luminaries the luminous flux is 8% of nominal
value.
-
- for the luminaire ARCTIC.OPL ECO LED 600 EM 4000K class I /E/, the luminous flux is 13%
of the nominal.
-
Luminous flux flickeing <5%.
-
Luminaire corresponds to the protection classification IP by IEC 60529.
-
Diffuser type: Оpalescent polycarbonate.
-
Further information about luminaire's dimensions shown in the table, please see "Overall and
installation dimensions" section.
2

Luminous
efficiency,
lm/W
Light
distribution
аngle, 
Inrush
current, А
Inrush
current pulse
time, µs
Weight, kg
Length (A),
mm
Width (B),
mm
Heigth (С),
mm
Mounting
dimension
(D), mm
Lichtausbeut
e lm/W
Lichtverteilu
ng, 
Einschaltstro
m, А
Einschaltstro
mimpulszeit,
μs
Gewicht, kg
Länge (A),
mm
Breite (B),
mm
Höhe (c ),
mm
Montagemaß
(D), mm
102
D120
45
100
3,6
1 278
170
110
932
103
102
3,95
750
109
3,5
1 578
1 234
111
93
23
352
1,8
671
445
95
93
2,5
Notizen
-
**CCT - Farbtemperatur
-
Nennleistungsaufnahme-Toleranz ±10%.
-
Lichtrom, Gewichtstoleranz der spezifizierten Werte ist ±10%.
-
CCT Toleranz ±300К.
-
Die Leuchten sind für den Betrieb in АC 198-264 V, 50-60 Hz (±0.4 Hz) und DC 176-280 V
Netzwerk ausgelegt.
-
Versorgungsnetze müssen vor Kommunikations- und elektrischen Impulsgeräuschen geschützt
werden.
-
Die Netzqualität muss mit EN 50160-2010 übereinstimmen.
-
Bei Leuchten mit Notstromversorgung: Bei Ausfall der Netzspannung versorgt die Batterie die
Leuchte mindestens 1 Stunde mit Strom.
- Bei ARCTIC.OPL ECO LED 1200 EM 4000K /E/ Leuchte beträgt der Lichtstrom 8% des
Nennwerts.
-
- für die Lampe ARCTIC.OPL ECO LED 600 EM 4000K class I /E/ beträgt der Lichtstrom % 2
des Nennwerts.
-
Lichtstrom flackert <5%.
-
Die Leuchte entspricht der Schutzart IP nach IEC 60529.
-
Diffusortyp: Opal Polycarbonat.
-
Weitere Informationen zu den in der Tabelle angegebenen Leuchtenabmessungen finden Sie
im Abschnitt "Gesamt- und Einbaumaße".
3

MANUAL
DELIVERY SET
-
Luminaire, pcs - 1
-
Manual, pcs - 1
-
Package, pcs - 1
-
Cable gland, pcs - 2
-
M6 washer, pcs - 2
-
Rubber washer, pcs - 2
-
Self-tapping screw 3,5х9,5 (only for luminaires with electrical protection class II), pcs - 2
-
ARCTIC (2) wire pendant mounting kit (to be ordered separately), pcs - 1
FUNCTION
-
Сeiling luminaire with LED light source is designed for illumination of premises with increased
humidity.
-
Replacement of the luminaire light source is available in the factory or in a specialized service.
-
Luminaire corresponds to the safety requirements IEC 60598-2-2, EN 55015.
-
The luminaire corresponds to mechanical class M2 according to GOST 17516.1-90.
(For luminaries with electrical protection class II do not connect ground wire).
SAFETY NOTICE
-
Never work on the luminaire when voltage is switched on.
-
Do not operate the luminaire without protective grounding (for class I
luminaires).
-
Position the luminaire to avoid long viewing into the luminaire at a
distance of less than 0.5 m.
-
Only operate the luminaire if the diffuser is undamaged.
-
Unauthorized disassembling, modification and repair is prohibited. In
case of malfunction, the luminaire should be immediately switched off
and report to manufacturer or specialized luminaire service.
-
The luminaire has passed a high voltage test for insulation and electric
strength according to IEC 60598-1.
-
The LED luminaries are considered as low-hazard solid domestic
waste and should be disposed according to Directive 2002/96/EC
WEEE.
-
Do not cover the luminaire with insulating material.
4

INSTALLATION AND OPERATION RULES
The luminaire should be used according to «Standard code of customer electrical installations».
Installation, cleaning and replacing of the components should be done only with the main power
off. The diffuser should be cleaned with soft cloth and mild detergent.

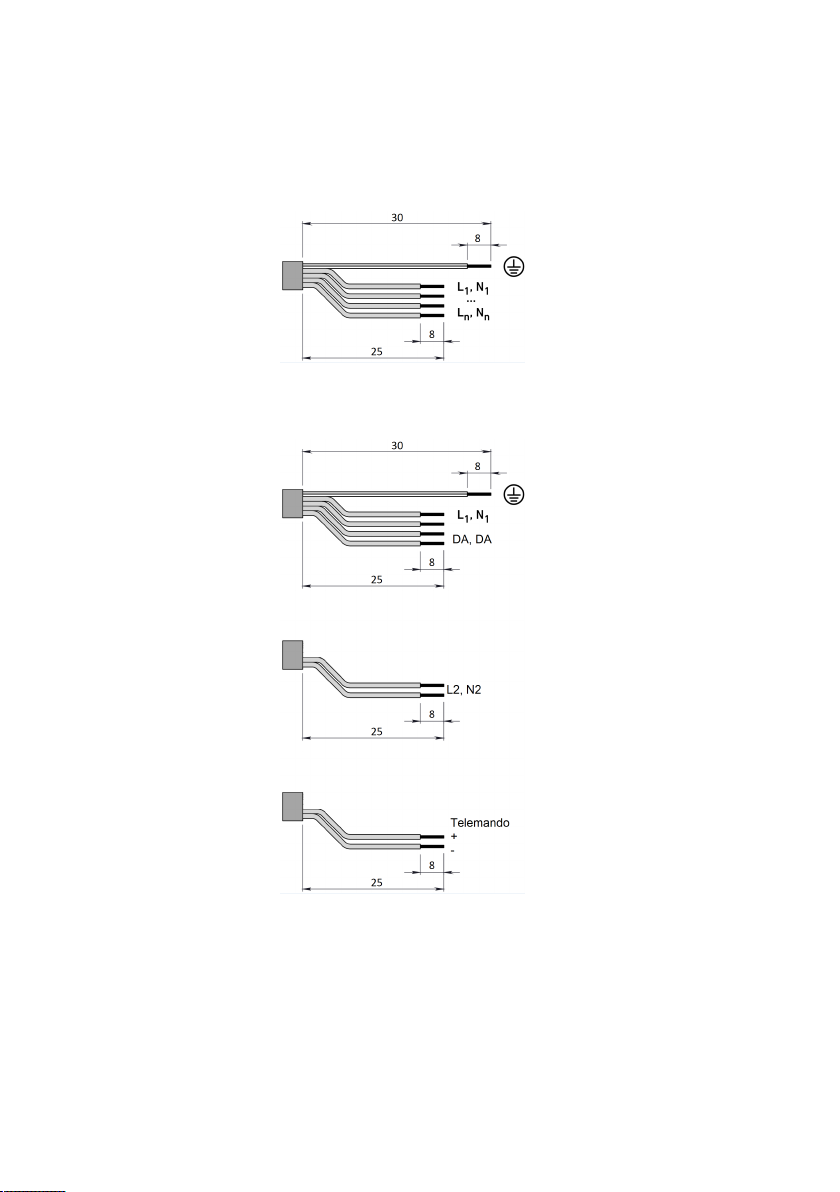

1. Switch mains power off. Strip mains cable (max 2.5 mm2) according to figure. Unpack the
luminaire.
2. For luminaire ARCTIC.OPL ECO LED 1200 HFD EM through wiring 5000K strip the wires
according to fig. Mains power and control are put inside through sealed rubber bushings.
Test and control - through appropriate plastic bushings (see connection labels on assembly
board)
5

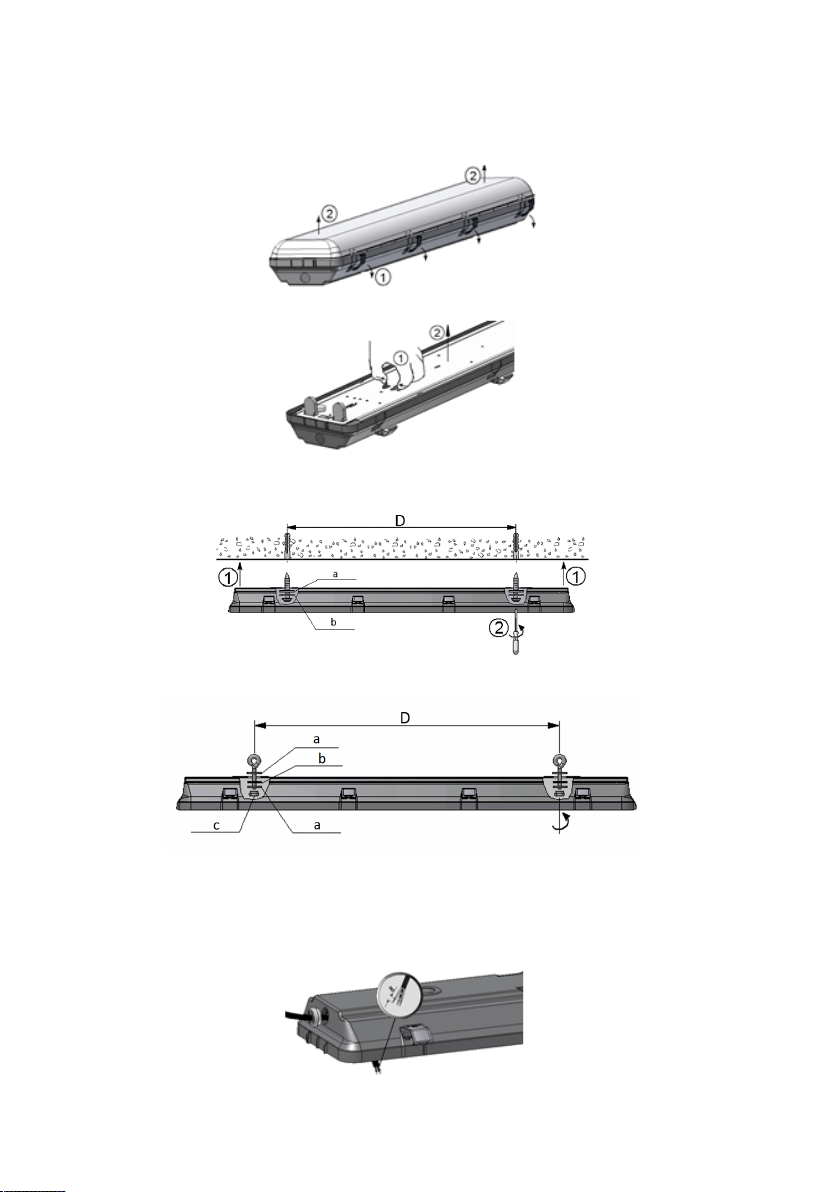

3. Remove diffuser from unpacked luminaire, remove assembly panel.
ATTENTION!!!
Touching LED board surface with hands or solid objects is not allowed in order to avoid LED
damage.
When powered on, there is hazardous voltage on LED board. Do not turn on without diffuser!
4. Bearing surface installation. Drill the mounting holes in the ceiling and luminaire’s body, D –
distance between holes: (on fig. а – rubber washer; b - М6 steel washer).
5. Suspended installation. Drill installation holes in luminaire's body, D – distance between holes:
(on fig. а – М6 steel washer; b - rubber washer; с- М6 nut).
6. Put mains cable through cable gland, which should have previously made opening with form of
mains cable profile and a bit less in size. Place the cable glands in appropriate holes in
luminaire’s body.
6

7. Connect mains cable to terminal block on assembly panel according to polarity shown. For
luminaries with electrical protection class II do not connect ground wire.
8. When using stand-by power supply unit, connection is performed as follows:
9. Connect the power supply wires to terminals L1, N1 of the terminal block in accordance with
the specified polarity.
10. Connect the power supply wires which provide continuous battery charging to contact clamps
L2, N2.
11. Before starting the operation of the luminaire with emergency power supply unit
(CONVERSION KIT LED K-301) it is necessary to conduct 3-4 charging-discharging cycles on
the battery to obtain its nominal capacity. Charging duration is 24 hours in normal temperature
and supply voltage is 0.9-1.06 of nominal value.
12. Testing: by making connections and pressing TEST button or TELEMANDO. When ON
button is pressed on TELEMANDO the device will engage the emergency state even when mains
supply is present. To return to standard state release the ON button. (there is approximately 2
seconds delay).
13. Standby mode/reactivating: in emergency state when TEST button is pressed for 3 seconds
or when ON button is pressed and held, the device will go to standby mode, LED module is
disconnected and battery charge is not used. Further pressing and holding the TELEMANDO's
ON button for 3 seconds the device will engage the emergency state and LED module will be
powered on.
Attention! When module is disconnected from mains power for a long time (more than 7 days) it
is necessary to disconnect
14. When regulated control gear is used control wires connection polarity must follow label
markings (in case of DALI control gear polarity doesn’t matter).
15. For luminaire ARCTIC.OPL ECO LED 1200 HFD EM through wiring 5000K
Lock mains and control cables with clamp on assembly board.
Prior installing of assembly board pull out excess of cables and lock sealed bushings according
to figs.
Observe caution and do not allow sealed bushings to fall out.
Pull out excess of cables and lock plastic bushings of the emergency power and telemando lines.
16. Click the assembly panel into luminaire’s body.
7

17. Replace the diffuser on luminaire’s body and fix it with the snap locks.
18. For luminaries with electrical protection class II lock two snap locks (on different sides of the
body) with self-tapping screws 3,5х9,5 (included).
19. To secure plastic snap locks from accidental release under external mechanical impact it is
possible to lock them through pre-made holes with self-tapping screws 3,5х9,5 or 3х10 (not
included in the package).
20. When luminaries with motion sensor are used, sensor adjustments must be done with
luminare's mains power off.
21. TESTING AND ADJUSTMENTS MS/LS.
Turn "LUX" knob clockwise up to maximal value ("sun"). Turn "TIME" knob counter-clockwise up
to minimal value (-). Turn "SENS" knob clockwise up to maximal value (+).
22. Turn power on - test load will engage. If other signals are absent, the load will shut down in 10
± 3 sec.
23. Turn "LUX" knob counter-clockwise up to minimal value ("moon"). If illuminance level will
exceed 3 lux, sensor will not activate and luminaries will be switched off. If detection window will
be covered with opaque object, sensor will activate. If no signal is present, the sensor will shut
down in 10 ± 3 sec.
24. When conducting testing in a daylight, turn "LUX" knob clockwise up to maximal value
("sun"), overwise sensor's lamp will not work.
25. After testing is completed, set appropriate values for specific premise: Controlled illuminance
level "LUX", shut down timeout "TIME", sensivity level "SENS".
These instructions assume expert knowledge corresponding to a completed professional
education as an electrician.

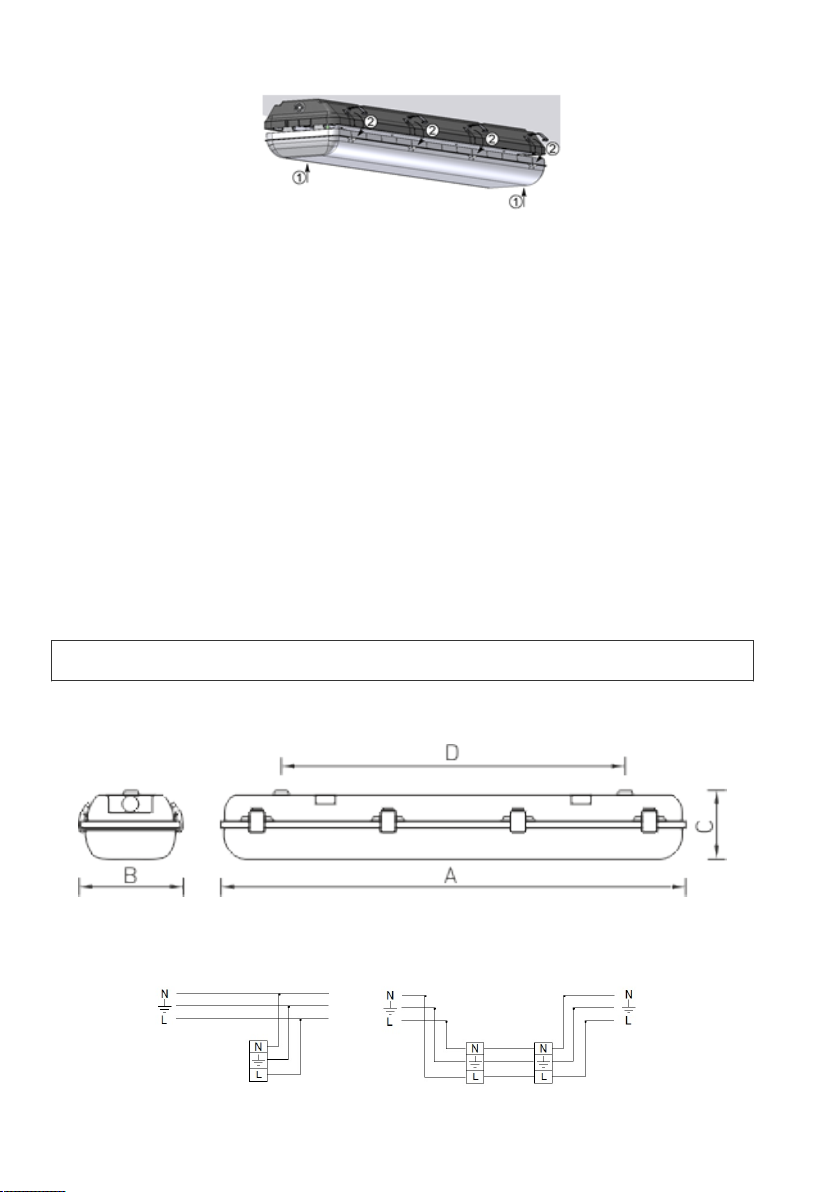

Overall and installation dimensions, mm
1.
CONNECTION SCHEMES
1. Mains connection scheme.
8

2. Mains connection scheme with backup power supply: (fig. а - backup power supply).

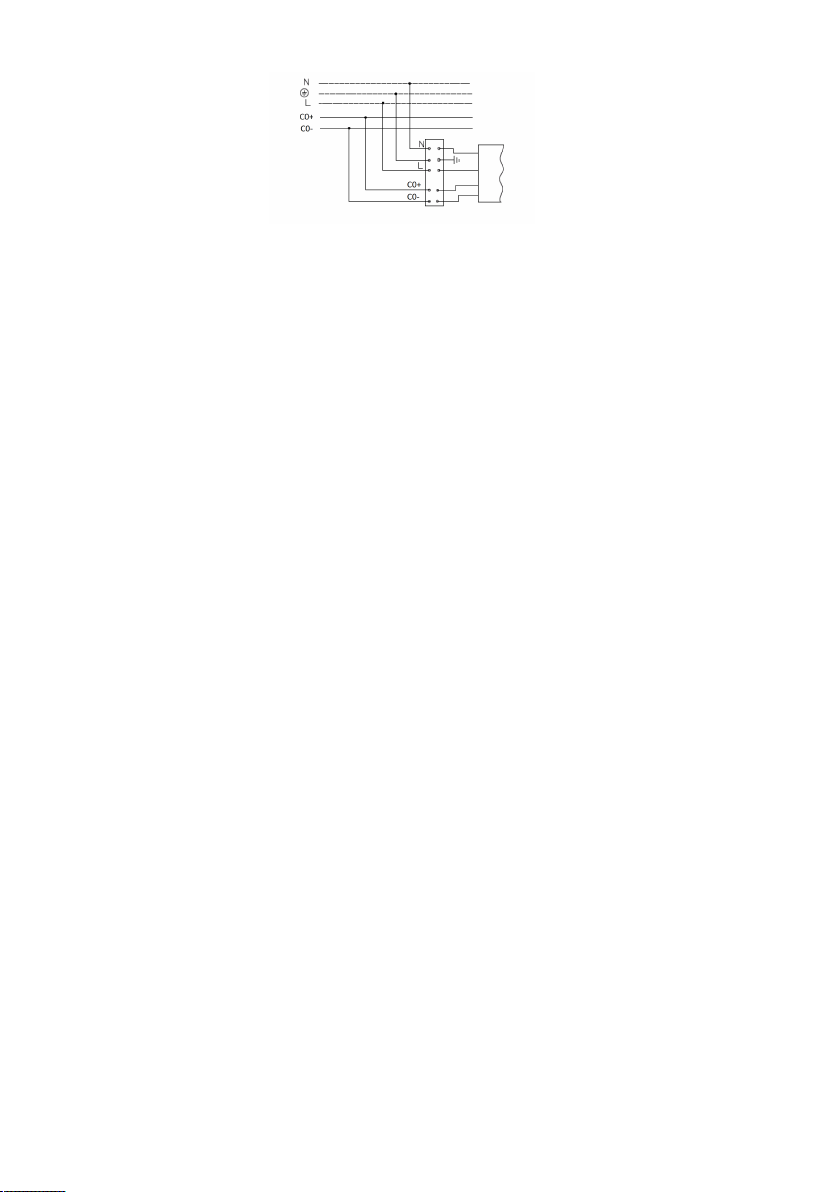

3. Mains connection scheme for luminaire with DALI regulated control gear.
4. Mains connection scheme for luminaire with 1-10V regulated control gear.
5. Mains connection scheme for luminaire with regulated control gear and backup power supply
unit and through wiring.
WARRANTY
-
The manufacturer shall repair or replace a luminaire that has been found to be defective under
normal use through no fault of the customer provided that it was delivered, stocked,
mounted/installed and operated in conditions and according to the requirements specified in a
product data sheet, engineering specifications, mounting and service instructions, delivery
terms, rules for technical maintenance of electrical installations and other conditions agreed by
the manufacturer and the customer during the warranty period or expanded warranty period
specified below.
-
The luminaire is a serviceable device. When installing the luminaire, free access should be
provided for service or repair. The manufacturer is not responsible and will not compensate any
expenses related to construction work, rental vehicles etc. in case the repair site is not readily
accessible.
The statutory warranty period is determined by the applicable law, and may vary from country to
country. The manufacturer undertakes statutory warranty obligations in the amount and within
the time frame stipulated by the applicable law.
-
Warranty period - 60 months from date of delivery subject to terms and conditions specified
herein and on the manufacturer’s website at https://www.ltcompany.com/en/terms/
-
Warranty does not apply to color change of painted surfaces and plastic parts during luminaire
operation.
9

-
The warranty period of emergency power supply units (supplied with rechargeable battery) and
illumination control system components (supplied without luminaires) is limited to 12 (twelve)
months from date of delivery.
-
Warranty does not apply to color change of painted surfaces and plastic parts during luminaire
operation.
Luminous flux level is at least 70% of the nominal value during the warranty period.
-
Warranty will cover the entire period, given that assembly, installation and operation of
luminaires are handled by specialized technical personnel and according to the luminaire's
manual.
-
The service life of the luminaires under normal climatic conditions subject to installation and
usage instructions is:
· 8 years – for luminaires with body and/or optical parts (diffuser) made of polymeric materials.
· 10 years - all other luminaries.
-
The manufacturer reserves the right to make modifications to the product that improve its
end-user performance.
The manufacturer is not liable for typographical and other errors that may have occurred in
printing.
-
Storage.
The luminaire should be stored in heated and ventilated warehouses, storages with conditioned
air which situated at any climatic region and with temperature from +5 to +40°С and relative
humidity not more than 80%.
NiCd, NiMh batteries: Temperature range +5 to +40°C
When storing for more than 6 months it is recommended to refresh batteries - 5 cycles of
charging-discharging
Transportation in manufacturer's package could be done by any mode of transport as long as
protection from mechanical damage and precipitation is provided.
-
Before putting luminaire with emergency power supply unit into operation, it is recommended to
make 3-4 cycles of battery charging-discharging to obtain nominal battery capacity.
Charging duration is 24 hours at normal ambient temperature and nominal power supply
voltage.
ACCEPTANCE CERTIFICATE
The luminaire meets the requirements of applicable EC directives.
Manufacture date _____________________________________________________________
Inspected by ___________________________________________________________________
Packaged by________________________________________________________________
Manufacturer: company LLC "IGC "Lighting Technologies'
-
-
Company stamp
More information can be found on our website https://www.ltcompany.com/en
Hotline [phone]
10

MONTAGEANLEITUNG
LIEFERSET
-
Leuchte, stk - 1
-
Betriebsanleitung, stk - 1
-
Paket, stk - 1
-
die Kabelmuffe, stk - 2
-
M6 unterlegscheibe, stk - 2
-
Gummi unterlegscheibe, stk - 2
-
Blechschraube 3,5х9,5 (nur für Leuchten der elektrischen Schutzklasse II), stk - 2
-
ARCTIC (2) Seilpendel-Montagesatz (separat zu bestellen), stk - 1
FUNKTION
-
Deckenleuchte Leuchte mit LED Lichtquelle ist für die Beleuchtung von Räumen mit erhöhter
Luftfeuchtigkeit vorgesehen.
-
Ein Lichtquellenersatz ist in der Produktionsstätte oder durch eine spezialisierte
Reparaturleistung erhältlich.
-
Leuchte entspricht den Sicherheitsanforderungen IEC 60598-2-2, EN 55015.
-
Die Leuchte entspricht der Gruppe der mechanischen Ausführung M2 nach GOST 17516.1-90.
(Für Leuchten mit Schutzklasse II Erdungskabel nicht anschließen).
SICHERHEITSHINWEISE
-
Niemals die Leuchte unter Spannungseinfluß während der Montage
installieren
-
Die Leuchte nicht ohne Schutzerdung in Betrieb setzen.
-
Positionieren Sie die Leuchte so, dass Sie langes Betrachten der
Lichtquelle aus einer Distanz von weniger als 0.5m vermeiden.
-
Nehmen Sie die Leuchte nur in Betrieb wenn der Diffusor nicht
beschädigt ist.
-
Nicht autorisiertes Zerlegen, Modifizieren und Reparieren ist verboten.
Im Falle einer Fehlfunktion sollte die Leuchte sofort ausgeschaltet
werden und sich beim Hersteller oder spezialisierten Leuchtenservice
melden.
-
Leuchte hat einen Hochspannungstest für Isolation und
Spannungsfestigkeit gemäß IEC 60598-1-2011 bestanden.
-
Die LED-Leuchten gelten als schwach gefährlicher fester Hausmüll
und sollten gemäß die gesetzliche Anforderungen entsorgt werden.
-
Die Leuchte darf niemals mit einer Wärmedämmung abgedeckt
werden.
11

INSTALLATION UND BETRIEBSANWEISUNGEN
Die Leuchte sollte gemäß dem Standard-Code der Elektroinstallation des Kunden "verwendet
werden.Installation, Reinigung und den Austausch der Komponenten darf nur mit dem
Hauptschalter aus erfolgen. Der Diffusor sollte mit einem weichen Tuch und einem milden
Reinigungsmittel gereinigt werden.
1. Schalten Sie das Netzwerk aus. Ziehen Sie die Stromkabel (max. 2,5 mm2) wie gezeigt ab.
Packen Sie die Leuchte aus.
2. Fϋr ARCTIC.OPL ECO LED 1200 HFD EM through wiring 5000K ziehen Sie die Drähte wie
gezeigt ab. Die Hauptleistung und -steuerung wird durch Gummidruckdichtungen eingeführt.
Prüfung und Kontrolle durch geeigneten Kunststoff (siehe Anschlussschilder an der
Montageplatte)
12

3. Entfernen Sie den Diffusor von der unverpackten Leuchte, entfernen Sie die Montageplatte.
ACHTUNG !!!
Die Oberfläche der LED-Cluster darf nicht mit Händen und harten Gegenständen berührt werden,
um eine Beschädigung der LEDs zu vermeiden.
Wenn die Stromversorgung angeschlossen ist, besteht Lebensgefahr auf der Oberfläche des
LED-Clusters. Ohne Diffusor nicht einschalten!
4. Montage auf der Auflagefläche. Bohren Sie die Befestigungslöcher an der Deckenfläche und
im Leuchtengehäuse im Abstand D: (in Abb. A - eine Gummischeibe; B - eine Metallscheibe M6).
5. Montage an Aufhängungen. Bohren Sie die Befestigungslöcher im Abstand D in das Gehäuse
der Lampe: (in Abb. A - Metallscheibe M6; B - Gummischeibe; C - Mutter M6)
6. Führen Sie die Netzwerkkabel durch einen hermetischen Isolator, in den zuvor ein Loch
eingebracht wurde, in das Leuchtengehäuse ein, dessen Profil dem Profil des Eingangskabels
entsprechen sollte, jedoch kleinere Gesamtabmessungen aufweist. Isolatoren in Dichtlöcher im
Gehäuse einlegen.
13

7. Schließen Sie das Stromkabel entsprechend der angegebenen Polarität an die Klemmleiste
auf der Montageplatte an. Schließen Sie bei Leuchten mit Schutzklasse II nicht das
Erdungskabel an.
8. Bei Verwendung eines Backup-Netzteils ist die Verbindung wie folgt:
9. Schließen Sie die Stromkabel entsprechend der angegebenen Polarität an den Klemmen L1,
N1 an den Klemmenblock an.
10. Schließen Sie die Stromversorgungskabel an die Klemmen L2, N2 an, um eine dauerhafte
Ladung der Batterie sicherzustellen.
11. Vor der Inbetriebnahme der Leuchte mit dem eingebauten Notstromversorgungsgerät
(CONVERSION KIT LED K-301) müssen 3-4 Lade- / Entladezyklen der Batterie durchgeführt
werden, um die Nennkapazität der Batterie zu erreichen. Ladedauer 24 Stunden bei normaler
Umgebungstemperatur und Versorgungsspannung von 0,9 bis 1,06 normierter Wert.
12. Überprüfungstests: Durch Anschließen und Drücken der TEST- oder TELEMANDO-Taste.
Wenn Sie in TELEMANDO die ON-Taste drücken, wechselt das Gerät in den Notfallmodus, auch
wenn die Stromversorgung eingeschaltet ist. Um in den Betriebsmodus zurückzukehren, müssen
Sie die ON-Taste loslassen. (Verzögerung beträgt ungefähr 2 Sekunden).
13. Standby-Modus / Neustart: Wenn Sie im Notfallmodus die TEST-Taste 3 Sekunden lang
gedrückt halten oder wenn Sie die ON-Taste in TELEMANDO gedrückt halten, wechselt das
Gerät in den Standby-Modus, das LED-LED-Modul erlischt und der Akku wird nicht verbraucht.
Wenn die EIN-Taste erneut gedrückt wird und 3 Sekunden lang in TELEMANDO gedrückt wird,
wechselt das Gerät in den Notmodus und schaltet die LED-Lichtquelle ein. Achtung! Wenn das
Gerät für längere Zeit (mehr als 7 Tage) vom Netzwerk getrennt wird, muss die Batterie manuell
oder mithilfe der TELEMANDO-Steuereinheit getrennt werden, um zu verhindern, dass sich die
Batterie entlädt.
14. Bei Verwendung eines einstellbaren Treibers werden die Steuerkabel streng nach der in der
Beschriftung angegebenen Polarität angeschlossen (für den DALI-Treiber ist die Polarität nicht
gleich).
14

15. Für die Leuchte ARCTIC.OPL ECO LED 1200 HFD EM through wiring 5000K
Befestigen Sie den Strom- und Steuerkabel an der Kabelklemme auf der Montageplatte.
Bevor Sie auf die Montageplatte klicken, wählen Sie das Spiel der Leistungs- und Steuerkabel
aus und verriegeln Sie die Gummiisolatoren gemäß Abb.
Achten Sie darauf, dass die Druckdichtungen nicht aus den Befestigungslöchern fallen.
Wählen Sie das Spiel aus und ziehen Sie die Kunststoffdruckrohre der Notstromleitung und der
Telemando-Leitung fest.
16. Klicken Sie auf die Montageplatte in den Leuchtenkörper.
17. Setzen Sie den Diffusor auf das Leuchtengehäuse und sichern Sie ihn mit Druckknöpfen.
18. Verriegeln Sie bei Leuchten der Schutzklasse II die beiden Riegel (von verschiedenen
Gehäuseseiten) mit den selbstschneidenden Schrauben 3,5x9,5 (im Lieferumfang enthalten).
19. Um zu verhindern, dass sich die Kunststoffriegel unter dem Einfluss äußerer mechanischer
Faktoren lösen, besteht die Möglichkeit, die Verschlussriegel (durch die zuvor gebohrten Löcher)
mit 3,5x9,5 oder 3x10 Blechschrauben (nicht im Lieferumfang enthalten) zu fixieren.
20. Bei Verwendung von Leuchten mit Bewegungsmelder (MS / LS) erfolgt die Einstellung und
Einstellung unbedingt, wenn die Lampe ausgeschaltet ist.
21. TESTEN UND EINSTELLEN MS / LS.
Drehen Sie den „LIGHT“ -Regler (LUX) im Uhrzeigersinn auf seinen Maximalwert („Sun“). Drehen
Sie den TIME-Regler gegen den Uhrzeigersinn auf den Mindestwert (-). Drehen Sie den
SENSITIVITY-Knopf (SENS) im Uhrzeigersinn auf den Maximalwert (+).
22. Schalten Sie den Strom ein - eine Testlast beginnt. Bei Fehlen anderer Signale wird die Last
nach 10 Sekunden getrennt. ± 3 sek.
23. Drehen Sie den “LIGHT” -Knopf (LUX) gegen den Uhrzeigersinn auf den Mindestwert
(“Mond”). Wenn der Lichtpegel mehr als 3 Lux beträgt, funktioniert der Sensor nicht und das Licht
wird ausgeschaltet. Wenn Sie das Erkennungsfenster mit einem undurchsichtigen Objekt
schließen, funktioniert der Sensor. Wenn kein Signal vorhanden ist, sollte der Sensor den Betrieb
innerhalb von 10 Sekunden einstellen. ± 3 sek.
24. Wenn Sie bei Tageslicht testen, drehen Sie den „LIGHT“ -Knopf (LUX) im Uhrzeigersinn auf
seinen Maximalwert („Sun“), andernfalls funktioniert die Sensorlampe nicht.
25. Stellen Sie nach dem Test akzeptable Parameter für einen bestimmten Raum ein:
kontrollierte Lichtstärke „BELEUCHTUNG“ (LUX), Zeitverzögerung aus „TIME“ (TIME),
Empfindlichkeitsstufe „SENSITIVITY“ (SENS).
15

Diese Anleitung geht von einer Montage durch einen zertifizierten Elektriker aus.
Gesamt- und Einbaumaße der Leuchte
1.
ANSCHLUSS SCHEMA
1. ANSCHLUSS SCHEMA
2. Netzanschlussschema mit Notstromversorgung: (Abb. - Notstromversorgung).
3. Netzanschlussschema für Leuchten mit DALI-geregelten Betriebsgeräten.rsion
16

4. Netzanschlussschema für Leuchten mit 1-10V geregelten Betriebsgeräten.
5. Netzanschlussschema für Leuchten mit geregeltem Betriebsgerät und
Notstromversorgungsgerät und Durchgangsverdrahtung.
GARANTIE
-
Der Hersteller muss eine Leuchte reparieren oder ersetzen, die bei normalem Gebrauch ohne
Verschulden des Kunden als defekt befunden wurde, vorausgesetzt, dass es geliefert, gelagert,
montiert / installiert und betrieben wurde unter Bedingungen und gemäß den Anforderungen,
die in einem Produktdatenblatt, technischen Spezifikationen, Montage- und Serviceanleitungen,
Lieferbedingungen, Regeln für die technische Wartung von elektrischen Installationen und
anderen Bedingungen festgelegt durch den Hersteller und der Kunde während der unten
angegebenen Garantiezeit oder erweiterten Garantiezeit.
-
Die Leuchte ist ein bedienbares Gerät. Die Leuchte sollte für den Service oder die Reparatur
zwecks Montage frei zugänglich sein. Der Hersteller ist nicht verantwortlich und wird keine
Kosten für Bauarbeiten, Mietfahrzeuge usw. ausgleichen, falls die Baustelle nicht leicht
zugänglich ist.
-
Die Garantiezeit beträgt 60 Monate ab dem Lieferdatum vorbehaltlich der hier genannten
Bedingungen und auf der Website des Herstellers unter https://www.ltcompany.com/de/terms/
-
Die Garantie gilt nicht für den Farbänderung von lackierten Oberflächen und Kunststoffteilen
während des Betriebs der Leuchte.
-
Garantiezeit von Notstromversorgungsaggregaten (Lieferung inklusive Akku) und
Steuerungsmodule (exklusive der Leuchte) ist auf 12 Monate begrenzt ab Lieferdatum.
-
Der Lichtstrom beträgt während der Garantiezeit mindestens 70% des Nennwerts ,
CCT-Toleranz nach EN 54350.
-
Die Lebensdauer erstreckt sich über den gesamten Zeitraum, da Produktion, Montage und
Bedienung der Leuchten von spezialisiertem Fachpersonal und gemäß Bedienungsanleitung
durchgeführt werden.
-
Die Lebensdauer der Leuchte unter normalen klimatischen Bedingungen beträgt mindestens 8
Jahre, insofern die Installation und Betriebsanweisungen befolgt werden:
• 8 Jahre - für Leuchten mit Gehäuse und/oder optischen Teilen (Diffusor) aus Polymer
Materialien.
• 10 Jahre – alle anderen Leuchten.
-
Der Hersteller behält sich das Recht vor, Änderungen an dem Produkt, welches die
Endnutzer-Leistung verbessert, vorzunehmen. Darüber hinaus übernimmt der Hersteller keine
Haftung für Irrtümer und Druckfehler.
-
Lager.
Die Leuchte sollte in beheizten und belüfteten Lagern gelagert werden, Lagern mit
konditionierter Luft, die in jedem Klimagebiet liegen und mit einer Temperatur von +5 bis + 40 °
C und einer relativen Luftfeuchtigkeit von nicht mehr als 80%.
NiCd-, NiMh-Batterien: Temperaturbereich +5 bis +40 ° C
Bei einer Lagerung von mehr als 6 Monaten wird empfohlen, die Batterien zu erneuern - 5
Zyklen Laden-Entladen.
Der Transport in der Herstellerverpackung kann mit jedem Transportmittel erfolgen, solange
Schutz vor mechanischer Beschädigung und Niederschlag ist gegeben.
-
Bevor Sie die Leuchte mit dem Notstromaggregat in Betrieb nehmen, wird empfohlen, 3-4
Ladezyklen der Batterie durchzuführen, um die Nennkapazität der Batterie zu erhalten.
Die Ladedauer beträgt 24 Stunden bei normaler Umgebungstemperatur und Nennspannung.
17

ÜBERNAHME ZERTIFIKAT
Die Leuchte erfüllt die Anforderungen der geltenden EU-Richtlinien.
Herstellungsdatum_____________________________________________________________
Geprüft von_____________________________________________________________
Verpackt von_____________________________________________________________
Hersteller: LLC "IGC "Lighting Technologies"
-
-
Firmenstempel
Weitere Informationen finden Sie auf unserer Website https://www.ltcompany.com/de
Hotline Nummer 0049 89 550 59 8611
15.07.2019 8:51:56
18
