Lighting Technologies KRK Series User manual

KRK
Светильники стационарные / Стационарлы шамдалдар /
Stationary luminaries
Паспорт
Төлқұжат
Manual
Сделано в России

Артикул
Наименование
Исполнение
Мощность, Вт
Тип лампы
Цоколь
Рабочее
напряжение
питания АС,В
Артикул
Атауы
Орындау
қуаты, В
Шам түрлері
Іргесі
АС,В қуат
көзінің
жұмыстық
кернеуі
Code
Name
Execution
Rated power,
W
Lamp type
Lamp socket
type
Power supply
AC voltage, V
1071002150
KRK 136
HF
36
ЛЛ
G13
230-240
1071002460
KRK 236
for LED-lamps
72
LED
1071002190
KRK 236
HF
ЛЛ
Примечания:
-
Допустимое отклонение величин: мощности, светового потока, массы от номинальных
значений составляет ±10%.
-
Допустимое отклонение значений КЦТ от номинального значения составляет ±300К.
-
Светильники рассчитаны для работы в сети переменного тока 230 В (±10%), 50-60 Гц
(±0,4 Гц).
-
Питающая сеть должна быть защищена от коммутационных и грозовых импульсных
помех.
-
Качество электроэнергии должно соответствовать ГОСТ 32144-2013.
-
Световой поток в аварийном режиме, указанный в %, является процентным содержанием
от номинального потока.
-
Световой поток светильника определяется типом установленной лампы.
-
Климатическое исполнение УХЛ2* соответствует ГОСТ 15150-69, нижнее рабочее
значение окружающего воздуха -20ºС.
-
Степень IP соответствует ГОСТ IEC 60598-1-2017.
-
Тип лампы: ЛЛ - Люминесцентная лампа
-
Тип лампы: LED - LED
-
Подробнее об указанных в таблице размерах светильника смотрите в разделе
"Габаритные и установочные размеры светильника".
-
Все параметры светильников указаны при номинальном напряжении питания и
нормальных условиях эксплуатации.
Ескертулер:
-
Шаманың ауытқу шегі: қуат, жарық ағыны, мөлшері номиналды маңыздың ±10% құрайды.
-
КЦТ маңызының ауытқу шегі номиналды маңыздың ±300К құрайды.
-
Шамшырақтар 230 В (±10%), 50-60 Гц (±0,4 Гц) айнымалы тоқ желісінде жүйесінде жұмыс
жасауға есептелінген.
-
Kуаттандыру желісі коммуникациялық және найзағай кедергілерінен қорғанылуы тиіс.
-
Электр энергиясының сапасы ГОСТ 32144-2013 сәйкес келу керек.
-
% көрсетілген апаттық режимдегі жарық ағыны номинал ағынның пайыздық мөлшері
болып табылады.
-
Шамшырақтың жарық ағыны белгіленген шамдар түрімен анықталады.
-
Ауа райының мәні УХЛ2* 15150-69 МЕМСТ-іне , қоршаған ауаның төмен жұмыс мәні
-20ºС.
2

КПД опт. сист.,
%
Угол
рассеивания, 
Масса, кг
Длина(А), мм
Ширина (В),
мм
Высота(С), мм
Установочный
размер (D),
мм
ПӘК-оптикалы
қ
жүйесі. %
Шашырау
бұрышы, 
Cалмағы, кг
Ұзындығы (A),
мм
Ені (В), мм
Биіктігі (С), мм
Орнату
өлшемі (D),мм
Optical system
efficiency, %
Light
distribution
аngle, 
Weight, kg
Length (A), mm
Width (B), mm
Heigth (С), mm
Mounting
dimension (D),
mm
86
-
1,2
1 257
65
125
800
100
1,3
126
83
-
Қорғау дәрежесі IP, МЕМСТ IEC 60598-1-2017 сәйкес келеді.
-
Шам түрлері :ЛЛ - Люминисцентті шам
-
Шам түрлері :LED - LED
-
Кестеде көрсетілген шамдалдың өлшемдері туралы толығырақ мәліметті "Шамдалдың
габариттік және орнату өлшемдері" бөлімінен қараңыз.
-
Шырақтардың барлық параметрлері қуат көзінің номиналды кернеуінде және
пайдаланудың қалыпты жағдайларында көрсетілген.
Notes:
-
Permissible deviation of parameters: power, luminous flux, weight from nominal values are
±10%.
-
Permissible deviation of CCT value from nominal value is ±300К.
-
The luminaries are designed for operation in АC 230 V (±10%), 50-60 Hz (±0.4 Hz) network.
-
The supply mains must be protected from communication and electric impulse noise.
-
The main characteristics of line voltages at a network user’s supply terminals in public AC
electricity networks should comply EN 50160-2010.
-
Luminous flux in emergency mode shown in %, is a percent of nominal value.
-
Luminaire’s luminous flux depends on lamp type installed.
-
Climatic version УХЛ2* according to IEC 60721-2-1, lowest operating temperature is -20ºС.
-
Luminaire corresponds to the protection classification IP by IEC 60529.
-
Lamp type:ЛЛ - Fluorescent lamp
-
Lamp type:LED - LED
-
Further information about luminaire's dimensions shown in the table, please see "Overall and
installation dimensions" section.
-
All properties of luminaries are stated for nominal mains supply voltage and normal operating
conditions.
3

ПАСПОРТ
Комплект поставки
-
Светильник, шт - 1
-
Паспорт, шт - 1
-
Упаковка, шт - 1
-
Стартеры (для светильников с ЭмПРА), по числу ламп
Назначение и общие сведения
-
Светильник потолочный, предназначен для общего освещения
административно-общественных и производственных помещений.
-
Светильник соответствует требованиям ТР ТС и ТР ЕАЭС.
Указания по технике безопасности
-
Не производить никаких работ со светильником при поданном на
него напряжении.
-
Запрещается эксплуатация светильника с поврежденным
рассеивателем.
-
Запрещается самостоятельно производить разборку, ремонт или
модификацию светильника. В случае возникновения
неисправности необходимо сразу отключить светильник от
питающей сети и обратиться на завод-изготовитель или в
специализированную службу по ремонту и обслуживанию
светильников.
-
При утилизации светильников из них (при наличии) следует
изъять ртутьсодержащие лампы. Утилизацию ртутьсодержащих
ламп проводить в соответствии с Постановлением правительства
РФот 28 декабря 2020 года N 2314 Об утверждении Правил
обращения с отходами производства и потребления в части
осветительных устройств.
После удаления ламп светильники относятся к малоопасным
твердым бытовым отходам и утилизируются в соответствии с
ГОСТ Р 55102-2012.
Правила эксплуатации и установка
Эксплуатация светильника должна производиться в соответствии с «Правилами
технической эксплуатации электроустановок потребителей». Установку, чистку светильника
и замену компонентов производить только при отключенном питании.
1. Распаковать светильник.

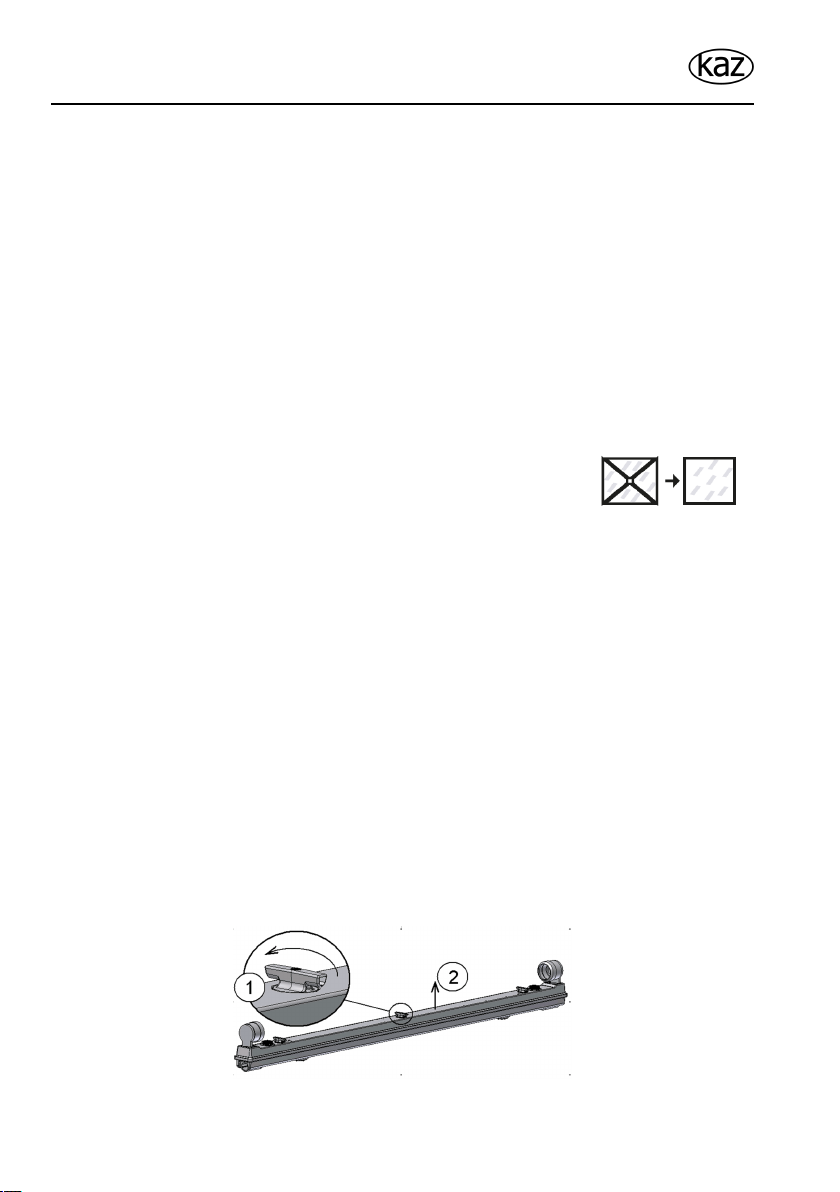

2. Повернуть задвижки, снять крышку.
4

3. Установить корпус на опорную поверхность: (на рис. а - шайба резиновая; b - шайба
металлическая).
4. Ввести сетевые провода в корпус светильника через гермоизолятор в котором
предварительно сделать круглое отверстие диаметром меньшим, чем диаметр вводимого
сетевого провода. Гермоизоляторы вставить в уплотняемые отверстия корпуса.
5. Подключить сетевой провод к клеммной колодке в соответствии с указанной
полярностью. Для обеспечения ЭМС необходимо подключение к функциональному
заземлению.
6. Вставить крышку в корпус и зафиксировать ее поворотными задвижками.
7. Установить отражатель (при наличии), вставить лампы: (на рис. a - кольцо резьбовое;
b - муфта; c - лампа; d - отражатель).
7.1. Для модели с параболическим отражателем.
7.1.1. Вставить лампу в отражатель.
7.1.2. Одеть на крышки отражателя резьбовые кольца и муфты.
7.1.3. Лампу с одетым на нее отражателем зафиксировать в ламподержателях поворотом
на 90°.
7.1.4. Закрутить муфты и резьбовые кольца, зафиксировав тем самым отражатель.
5

7.2. Для модели без отражателя.
7.2.1. Одеть на лампу муфты.
7.2.2. Вставить лампу(ы) в ламповые патроны и зафиксировать ее (их) поворотом на 90°.
7.2.3. Закрутить муфты на ламподержателях.
8. При использовании регулируемого ЭПРА, управляющие провода подключаются строго с
соблюдением полярности, указанной в маркировке
9. Запрещается прокладывать внутри светильников KRK дополнительные провода
сквозной/магистральной проводки во избежание повреждения их под воздействием высокой
температуры ПРА.
10. Светильники с контактами Telemando, должны подсоединятся к устройству
дистанционного управления Telemando с соблюдением указанной полярности. Устройство
заказывается отдельно. Артикул для заказа 4501003010.
Контроль и управление аварийным освещением осуществляется с помощью
дистанционного устройства «TELEMANDO TM», которое поставляется отдельно и
управляет группой светильников (до 35 светильников).
При нажатии кнопки модуля Telemando, в аварийном режиме, в положении "OFF",
происходит отключение светильника в аварийном режиме питания.
При нажатии кнопки модуля Telemando, в рабочем режиме, в положении «ON», происходит
имитация включения аварийного режима.
11. Подключение устройства дистанционного тестирования и управления аварийным
освещением TELEMANDO производить жестким одножильным проводом сечения 1-1,5 мм
и максимальной длиной 250 м. При подключении устройства строго соблюдать полярность
согласно электрической схемы. Контакт «+» устройства TELEMANDO подключать к контакту
«+»ТМ на блоке аварийного питания, контакт «-» устройства TELEMANDO подключать к
контакту «-»ТМ на блоке аварийного питания.
Установку и подключение светильника должен выполнять специалист
–электромонтажник, соответствующей квалификации.

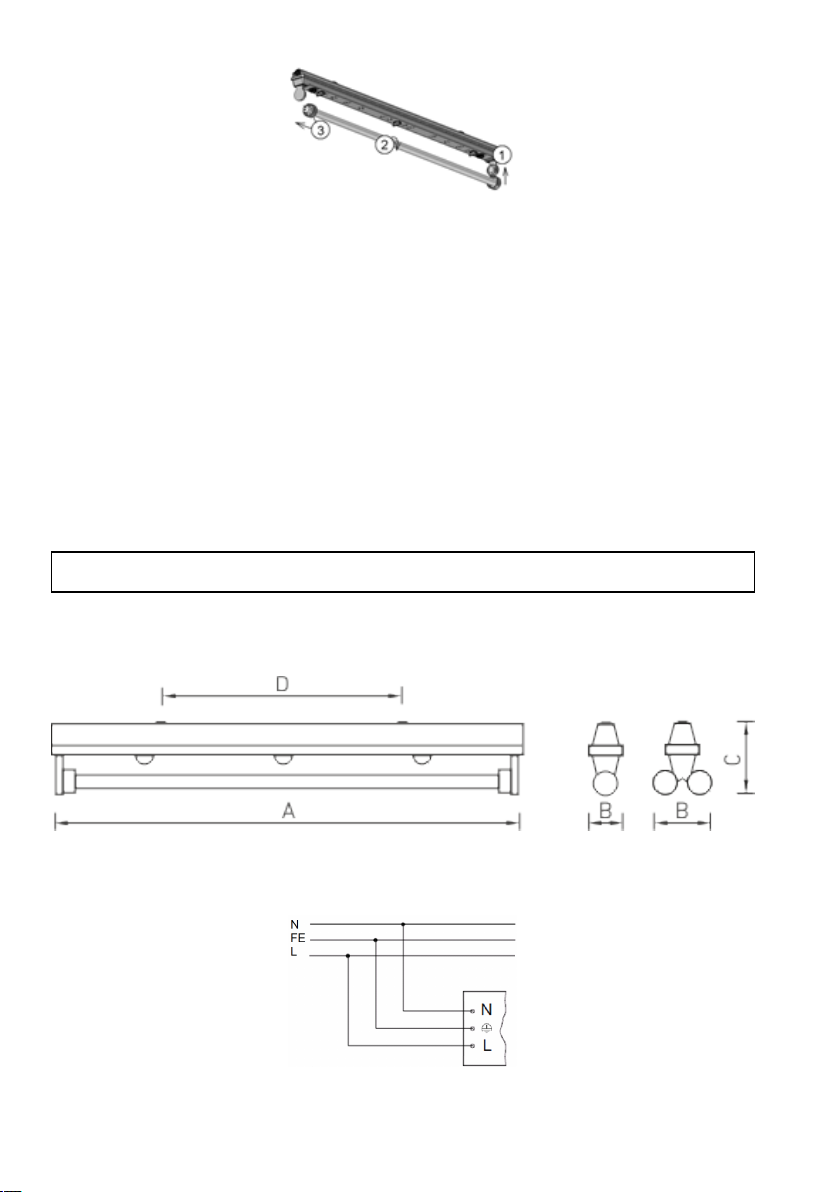

Габаритные и установочные размеры светильника
1.
6

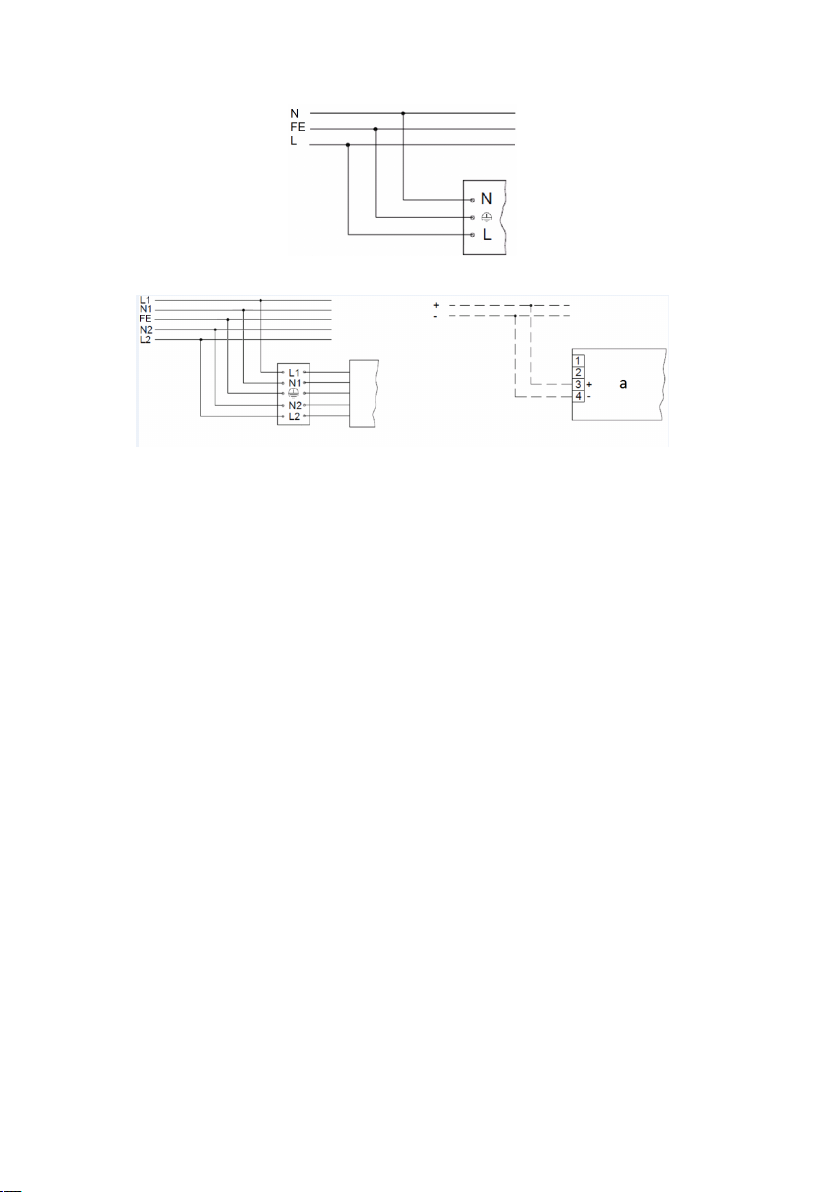

Схема подключения
1. Схема подключения светильника к питающей сети.
2. Схема подключения светильника к питающей сети с блоком резервного питания (на рис.
а - блок резервного питания).
Гарантийные обязательства
-
Завод-изготовитель обязуется безвозмездно отремонтировать или заменить светильник,
вышедший из строя не по вине покупателя в условиях нормальной эксплуатации, в
течение гарантийного срока.
-
Светильник является обслуживаемым прибором. При установке светильника необходимо
предусмотреть возможность свободного доступа для его обслуживания или ремонта.
Завод-производитель не несет ответственности и не компенсирует затраты, связанные со
строительно-монтажными работами и наймом специальной техники при отсутствии
свободного доступа к светильнику для его обслуживания или ремонта.
-
Гарантийный срок – 60 месяцев с даты поставки светильника.
-
Гарантийные обязательства не признаются в отношении изменения оттенков окрашенных
поверхностей и пластиковых частей в процессе эксплуатации.
-
Гарантийный срок на блоки резервного питания (поставляемые в комплекте с
аккумуляторной батареей), а также на компоненты систем управления освещением
(поставляемые без светильников), составляет 12 (двенадцать) месяцев с даты поставки.
-
Для ламповых светильников гарантийные обязательства не распространяются на лампы и
иные источники света (в комплект Товара не входят), а также стартеры для
люминесцентных ламп.
-
Световой поток в течение гарантийного срока сохраняется на уровне не ниже 70% от
заявляемого номинального светового потока, значение коррелированной цветовой
температуры и область допустимых значений коррелированной цветовой температуры в
течение гарантийного срока - согласно приведенным в ГОСТ 34819-2021.
-
Гарантия сохраняется в течение указанного срока при условии, что сборка, монтаж и
эксплуатация светильников производится специально обученным техническим
персоналом и в соответствии с паспортом на изделие.
-
Срок службы светильников в нормальных климатических условиях при соблюдении
правил монтажа и эксплуатации составляет:
8 лет – для светильников, корпус и/или оптическая часть (рассеиватель) которых
изготовлены из полимерных материалов.
10 лет – для остальных светильников.
-
Производитель оставляет за собой право на внесение изменений в конструкцию изделия
улучшающие потребительские свойства. Кроме того, производитель не несет
ответственности за возможные опечатки и ошибки, возникшие при печати.
7

-
Хранение.
Светильники должны храниться в отапливаемых и вентилируемых складах, хранилищах с
кондиционированием воздуха, расположенных в любом макроклиматическом районе при
температуре от +5 до +40°С и относительной влажности не более 80%.
NiCd, NiMh аккумуляторы: Температурный диапазон +5 до +40°C
При длительном хранении более полугода рекомендуется производить заряд
аккумуляторов – 5 циклов заряда разряда.
Условия транспортирования светильников должны соответствовать группе “Ж” ГОСТ
23216.
Транспортировать в упаковке производителя любым видом транспорта при условии
защиты от механических повреждений и непосредственного воздействия атмосферных
осадков.
Свидетельство о приемке
Светильник соответствует ТУ 27.40.25-001-88466159-2019 и признан годным к
эксплуатации. Светильник сертифицирован.
Дата выпуска ________________________________________________________________
Контролер ___________________________________________________________________
Упаковщик ___________________________________________________________________
Завод-изготовитель: ООО "МГК "Световые Технологии"
Адрес завода-изготовителя: 390010,Россия, г. Рязань, ул. Магистральная д.10 а.
Дата продажи ________________________________________________________________
Штамп магазина
Более подробную информацию Вы можете найти на нашем сайте www.LTcompany.com
Телефон бесплатной горячей линии 8 800 333-23-77
8

ТӨЛҚҰЖАТ
Жеткізілім жиынтығы
-
Шамдал, дана - 1
-
Төлқұжат, дана - 1
-
Орам, дана - 1
-
Шамдар саны бойынша стартерлер (ЭмПРА-сы бар шамдалдар үшін)
Міндетті және жалпы мәліметтер
-
төбелі Шамдал, әкімшілік-қоғамдық және өндірістік үй-жайларды жалпы жарықтандыру
үшін арналған.
-
Шам КО ТР ,ЕЭО ТР талаптарына сәйкес келеді.
Міндеті және жалпы мәліметтер
-
Тоқ жүйесінде кернеу берген кезде шамшашырақпен ешқандай
жұмыс жүргізуге болмайды.
-
Шашыратқышы бүлінген шамшырақты эксплуатациялауға тыйым
салынады.
-
Шамдалды түрлендіру, жөндеу немесе өздігінен бөлшектеу тыйым
салынады.Жарамсыздығы байқала бастаған кезде шамдалды
жеткізу желісінен өшіру керек және зауыт-өндірушіге немесе
арнайы жөндеу мен қызмет көрсету орталықтарына көрсету керек.
-
Шырақтарды кәдеге жарату кезінде оның ішінде (бар болса)
құрамында сынабы бар шамдарды алу керек . Құрамында сынап
бар шамдарды кәдеге жарату РФ Үкіметінің 28.12.2020 № 2314
қаулысына сәйкес жүргізілсін Өндіріс және тұтыну қалдықтарын
жарықтандыру құрылғылары бөлігінде өңдеу қағидаларын бекіту
туралы.
Шамдарды жойғаннан кейін шамдар аз қауіпті қатты тұрмыстық
қалдықтарға жатады және МЕМСТ Р 55102-2012 сәйкес кәдеге
жаратылады.
Пайдалану және орнату қондыру ережелері
Шамшырақ эксплуатациясы "Тұтынушылардың электрлік қондырғыларын техникалық
эксплуатациялау ережелеріне " сәйкес орындалуы керек.
Шамшырақтарды орнату, тазалау және құраушыларын ауыстыруды тек тоқтан ажыратылған
кезде жүргізуге болады.
1. Шамдалды орамадан алыңыз.
2. Тиектерді бұрап, қақпағын алып тастаңыз.
9

3. Корпусты тірек бетінде орнату қажет: (суретте а – резеңке тығырығы, b – металды
тығырығы).
4. Өткізілетін сымның диаметрінен диаметрі кіші және алдын ала жасалған дөңгелек тесігі
гермоизолятор арқылы желі сымдарды өткізу қажет. Гермоизоляторларды корпустың
нығыздау тесіктерінен өткізу қажет.
5. Көрсетілген кереғарлыққа (полярлыққа)сәйкес желі сымын клемма қалыбына қосу қажет.
Электромагнитті үйлесімділікті (ЭМҮ) қамтамасыз етү үшін функционалды жерге
тұйықталуы қосылу қажет.
6. Қақпақты корпус ішіне салып, бұрама тиектермен қысу керек.
7. Шағылдырғышты орнатып (бар болса), шамдарды салыңыз: (суретте а – бұрандалы
сақина, b – муфта, c - шам; d - шағылдырғыш).
7.1. Парабола шағылдырғышы бар моделі үшін.
7.1.1. Шамды шағылдырғыш ішіне салыңыз.
7.1.2. Шағылдырғыш қақпаларына бұрандалы сақиналар мен муфталарды кигізіңіз.
7.1.3. Шағылдырғыш кигізілген шамды шам ұстаушыларында 90 °-қа бұрау арқылы бекітіп
қойыңыз.
7.1.4. Муфталар мен бұрандалы сақиналарды бұрау арқылы шағылдырғышты бекітіңіз.
10

7.2. Шағылдырғышы жоқ моделі үшін.
7.2.1. Муфтаны шамдалға кигізіңіз.
7.2.2. Шамды(дарды) шам патрондарына салып, оны (оларды) 90 °-қа бұрап бекітіп
қойыңыз.
7.2.3. Муфталарды шам ұстаушы ларында тартып бекітіңіз.
8. Реттейтін ЭПРА-ты қолданғанда бақылау сымдары, таңбаламада белгіленген полярлықты
міндетті түрде сақтап, қосылады.
9. ПРА-ның жоғары температураның ықпалынан сымдардың бұзылуын алдын-ала үшін KRK
шамдалдардың ішінде тура / магистральдық желінің қосымша сымдардың өткізуіне тыйым
салынады.
10. Telemando контактілері бар шырақтар көрсетілген кереғарлықты сақтай отырып,
Telemando қашықтан басқару құрылғысына қосылуы керек. (Құрылғыға бөлек тапсырыс
беріледі. Тапсырыс артикулы 4501003010).Төтенше жарықтандырудың бақылау мен
басқаруы бөлек жеткізілетін және топ шамдалды бақылайтын (35 шамдалға дейін)
«TELEMANDO TM» қашықтықта басқару құрылғымен жүзеге асырылады.
«OFF» тәртібінде түймені басқанда, шамдалдың төтенше тәртібіндегі қуаттандыруы
ажыратылады.«ON» тәртібінде түймені басқанда, төтенше тәртібінің еліктеуі (имитация)
қосылады.
11. Апаттық жарықтандыруды қашықтықта сынау және бақылау TELEMANDO құрылғысын
қатты бір тамырлы, қимасы 1-1,5 мм және максималды ұзындығы 250 м сыммен қосу қажет.
Құрылғысын қосқан кезде таңбаламада белгіленген полярлықты қатаң түрде сақталуы
қажет. TELEMANDO құрылғының «+» түйісу жерін төтенше қуатпен жабдықтау блогының
«+»ТМ түйісу жеріне, TELEMANDO құрылғының «-» түйісу жерін төтенше қуатпен
жабдықтау блогының «-»ТМ түйісу жеріне қосылуы қажет.
Шамшырақты орнату және қосу жұмыстарын маман - біліктілігі сәйкес
электрмонтаждаушы орындауы керек.
Шамшырақтың габариттік және орнату өлшемдері
1.
11

Қосу сызбасы
1. Шамдалдың қуаттандыру желісіне қосылу сызбасы.
2. Резервтік қуаттандыру блогы бар қуаттандыру желісіне қосу сұлбасы : (сур. а - Резервтік
қуаттандыру блогы).
Кепілдік міндеттемелері
-
Өндіруші зауыт кепілдік мерзім кезеңінде қалыпты пайдаланылған және орнату ережелері
сақталған жағдайда сатып алушының кінәсінен тыс істен шыққан шамшырақты ақысыз
жөндеуге немесе алмастыруға міндеттенеді.
-
Шамшырақ қызмет көрсету құрылғысы боп табылады. Шамшырақты қондырғанда оның
еркін қызмет көрсету немесе жөндеу кезіндегң кедергісіз қол жеткізуін қамтамасыз ету
қажет. Өндіруші-зауыт шамшырақтың техникалық қызмет көрсету немесе жөндеу
жұмыстарын өткізу үшін шамшыраққа еркін қол жеткізу болмаған кезде құрылыс
жұмыстары немесе арнайы жабдықтарды жалдауға байланысты шығындарды өтемейді
және оған жауапты емес.
-
Кепілдік мерзімі - шамшырақ жеткізілген күннен бастап 60 ай.
-
Кепілдік міндеттері эксплуатация барысында боялған беттің және пластик беттердің
өзгеруіне орындалмайды.
-
Резервтік қоректендіру блоктарының (аккумулятор батареясымен жинақта жеткізілетін),
сонымен бірге жарықтандыруды басқару жүйесінің құраушыларының кепілдік мерзімі
жеткізілген күннен бастап 12 (он екі) айды құрайды.
-
Шамдары бар шамшырақтарға (тауар жиынтығына кірмейді) жарық көзінің басқа түрлеріне,
сондай-ақ, люминесцентті шамдар үшін арналған стартерлерге кепілдік берілмейді.
-
Жарық ағыны кепілдік мерзімінің барысында ұсынылатын номинал жарық ағынынан 70%
төмен емес деңгейінде сақталады, кепілдік мерзімінің барысанда өзгертілген түс
температурасының мәні және өзгертілген түс температурасының рұқсат етілген мәндерінің
аумағы - МЕМСТ 34819-2021 келтірілген мәндерге сәйкес.
-
Жинақтау, қондыру және қызмет көрсетуі өнімге берілген төлқұжатқа сәйкес келетін болса,
кепілдік көрсетілген мерзімге дейін сақталынады.
-
Қалыпты климаттық жағдайда монтаж және эксплуатация ережелерін орындаған кезде
шамшырақтардың жарамдылық мерзімі келесідей болады:
8 жыл - корпусы және/немесе оптикалық бөлігі (шашыратқыш) полимер материалдан
жасалған,
10 жыл - басқа шамдалдар үшін.
-
Өндірушіде осы бұйымның құрылымына тұтыну қасиеттерін жақсарту мақсатында
өзгерістер енгізу құқығы болады. Сонымен қатар, өндіруді баспа барысындағы баспа
қателері мен басқа да қателер үшін жауапты болмайды.
12

-
Сақтау және тасымалдау.
Шамдал жылытылатын және желдетілетін, ауаны баптайтын қоймаларда сақталуы
тиіс,кез-келген макроклиматты аймақтарда температурасы +5 тан +40°С дейін және
қатысты ылғалдылығы 80% көп емес жағдайда бейімделінген.
NiCd, NiMh аккумуляторлары: Температуралық диапазондары +5 до +40°C
Жарты жылдан астам уақытта сақтау үшін аккумулятор қуаттандыруы -5 қуатсыздандыру
циклімен істен шығуы ұсынылады. Шамдалдарды тасысалдау шарттары МЕМСТ 23216
«Ж» тобымен сәйкес болуы қажет.
Кез келген тасымалмен өндірушінің қаптамасымен тасымалдауға болады, тек
механикалық ақаулардан сақтық және атмосфералық шөгу ықпал етуінен шарты болған
жағдайда.
Қабылдау туралы куәлік
Шырақ ТУ 27.40.25-001-88466159-2019 сәйкес және қолдануға жарамды болып
табылды.Шырақ сертифицикатталған.
Шығарылған күні________________________________________________________________
Контроллер ___________________________________________________________________
Ораушы ___________________________________________________________________
Өндіруші зауыт: "МГК"ЖШҚ Жарық Технологиялары""
Өндіруші зауыттың мекен-жайы: 390010, Ресей, Рязань қ., Магистральная көш., 10 а үй.
Сату күні ________________________________________________________________
Дүкен мөртаңбасы
Толық ақпаратты сіз біздің веб-сайтымызда www.LTcompany.com көре аласыз.
Тегін желісінің телефоны 8 800 099-77-70
13

MANUAL
DELIVERY SET
-
Luminaire, pcs - 1
-
Manual, pcs - 1
-
Package, pcs - 1
-
Starters (for luminaries with EmCG), according to lamps amount
FUNCTION
-
Luminaire Сeiling, is designed for general illumination of administrative, public and industrial
premises.
-
The luminaires are in conformity with the follow relevant Technical Reglaments of the Eurasian
Customs Union: TP TC and TP EAЭC
SAFETY NOTICE
-
Never work on the luminaire when voltage is switched on.
-
Only operate the luminaire if the diffuser is undamaged.
-
Unauthorized disassembling, modification and repair is prohibited. In
case of malfunction, the luminaire should be immediately switched off
and report to manufacturer or specialized luminaire service.
-
When disposing luminaries lamps containing mercury should be
removed. Disposing of mercury containing lamps should be done
according to current government regulations.
Without lamps the luminaries are considered as low-hazard solid
domestic waste and should be disposed according to Directive
2002/96/EC WEEE.
INSTALLATION AND OPERATION RULES
The luminaire should be used according to «Standard code of customer electrical installations».
Installation, cleaning and replacing of the сomponents should be done only with the main power
off.
1. Unpack the luminaire.
2. Turn the locks, remove the cover.
14

3. Place the luminaire’s body on bearing surface installation. (on fig. а – rubber washer; b -steel
washer).
4. Put mains cable through cable gland, which should have previously made hole with form of
mains cable profile and a bit less in size. Place the cable glands in appropriate holes in
luminaire’s body.
5. Connect mains cable to terminals on mounting panel according to polarity shown. To provide
electromagnetic compatibility the connection to functional grounding is a must.
6. Insert cover back into body and fix it with turn locks.
7. Install the reflector (if available), insert lamps: (on fig. a – threaded ring; b - coupling; c - lamp;
d - reflector).
7.1. For models with parabolic reflector.
7.1.1. Insert lamp into reflector.
7.1.2. Put on threaded rings and couplings on reflectors’ caps.
7.1.3. Fix the lamp with reflector on it into lampholders by turning on 90°.
7.1.4. Twist rings and couplings to lock the reflector position.
15

7.2. For model without reflector.
7.2.1. Put the couplings on the lamp.
7.2.2. Insert lamp(s) into the lampholders and lock it (them) by turning on 90°.
7.2.3. Twist the couplings on lampholders.
8. When regulated control gear is used, control wires polarity must follow label markings.
9. It is prohibited to place additional cables of through/mains wiring inside KRK luminaries to
avoid damage from control gear’s high temperature.
10. Check and control of emergency lighting can be done with «TELEMANDO TM» remote device
which supplied separately and can control group of luminaries (up to 35 units). Pressing "OFF"
button will switch off luminaire in emergency power state. Pressing "ON" button will simulate
emergency state activation.
11. The connection of TELEMANDO remote emergency check and control device should be done
with solid wire 1-1.5 mm cross-section and maximal length 250 m. The connections must be
made according the polarity shown on wiring diagram. The «+» terminal on the TELEMANDO
device should be connected to the «+»ТМ terminal on emergency power module, the «-» terminal
on the TELEMANDO device should be connected to the «-»ТМ terminal on emergency power
module.
These instructions assume expert knowledge corresponding to a completed professional
education as an electrician.
Overall and installation dimensions, mm
1.
CONNECTION SCHEMES
1. Mains connection scheme.
16

2. Mains connection scheme with backup power supply: (fig. а - backup power supply).
WARRANTY
-
The manufacturer shall repair or replace a luminaire that has been found to be defective under
normal use through no fault of the customer provided that it was delivered, stocked,
mounted/installed and operated in conditions and according to the requirements specified in a
product data sheet, engineering specifications, mounting and service instructions, delivery
terms, rules for technical maintenance of electrical installations and other conditions agreed by
the manufacturer and the customer during the warranty period or expanded warranty period
specified below.
-
The luminaire is a serviceable device. When installing the luminaire, free access should be
provided for service or repair. The manufacturer is not responsible and will not compensate any
expenses related to construction work, rental vehicles etc. in case the repair site is not readily
accessible.
The statutory warranty period is determined by the applicable law, and may vary from country to
country. The manufacturer undertakes statutory warranty obligations in the amount and within
the time frame stipulated by the applicable law.
-
Warranty period - 60 months from date of delivery subject to terms and conditions specified
herein and on the manufacturer’s website at https://www.ltcompany.com/en/terms/
-
Warranty does not apply to color change of painted surfaces and plastic parts during luminaire
operation.
-
The warranty period of emergency power supply units (supplied with rechargeable battery) and
illumination control system components (supplied without luminaires) is limited to 12 (twelve)
months from date of delivery.
-
For conventional (lamp) luminaires the warrantry doesn't appply to lamps or other light sources
(if not delivered into delivery kit), as well as fluorescent lamp starters.
-
Warranty does not apply to color change of painted surfaces and plastic parts during luminaire
operation.
Luminous flux level is at least 70% of the nominal value during the warranty period.
-
Warranty will cover the entire period, given that assembly, installation and operation of
luminaires are handled by specialized technical personnel and according to the luminaire's
manual.
-
The service life of the luminaires under normal climatic conditions subject to installation and
usage instructions is:
· 8 years – for luminaires with body and/or optical parts (diffuser) made of polymeric materials.
· 10 years - all other luminaries.
-
The manufacturer reserves the right to make modifications to the product that improve its
end-user performance.
The manufacturer is not liable for typographical and other errors that may have occurred in
printing.
-
Storage.
The luminaire should be stored in heated and ventilated warehouses, storages with conditioned
air which situated at any climatic region and with temperature from +5 to +40°С and relative
humidity not more than 80%.
NiCd, NiMh batteries: Temperature range +5 to +40°C
When storing for more than 6 months it is recommended to refresh batteries - 5 cycles of
charging-discharging
Transportation in manufacturer's package could be done by any mode of transport as long as
protection from mechanical damage and precipitation is provided.
17

ACCEPTANCE CERTIFICATE
The luminaires have been tasted by us and found in compliance with ТУ
27.40.25-001-88466159-2019 and with the requirements of the applicable standards
Manufacture date _____________________________________________________________
Inspected by ___________________________________________________________________
Packaged by________________________________________________________________
Manufacturer: company LLC "IGC "Lighting Technologies'
-
Sale date ________________________________________________________________
Company stamp
More information can be found on our website www.LTcompany.com
Hotline [phone]
08.09.2023 3:43:25
18
