LUCCI Air AIRFUSION SHOALHAVEN Installation guide

V1.0 Muti –RF RC (09/2018)
LUCCI
AIRFUSION SHOALHAVEN
CEILING FAN
INSTALLATION
OPERATION
MAINTENANCE
WARRANTY INFORMATION
CAUTION
READ INSTRUCTIONS CAREFULLY FOR SAFE
INSTALLATION AND FAN OPERATION.

Shoalhaven Fan Installation Instructions
1 | P a g e
CONTENTS
GB
Installation instruction manual ...........................................................................................2
D
Installationsanleitung ........................................................................................................11
F
Guide d’installation............................................................................................................20
E
Manual de instrucciones de instalación.............................................................................29
I
Manuale delle istruzioni di installazione............................................................................38
NL
Installatiehandleiding.........................................................................................................47
EL
Εγχειρίδιο οδηγιών εγκατάστασης ....................................................................................56

Shoalhaven Fan Installation Instructions
2 | P a g e
THANK YOU FOR PURCHASING
Thank you for purchasing this quality Lucci product. To ensure correct function and safety, please read
and save all instructions before using the product.
SAFETY PRECAUTIONS
1. In Europe: This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have
been given supervision or instruction concerning the use of the appliance in a safe way and
understand the hazards involved. Cleaning and maintenance shall not be undertaken by children
without supervision.
2. In Australia: The appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been
given supervision or instruction concerning the use of the appliance by a person responsible for their
safety.
3. Children should be supervised to ensure that they do not play with the appliance.
4. An all-pole disconnection switch must be incorporated into the fixed wiring, in accordance with local
wiring rules.
IN AUSTRALIA
WARNING:
FOR SAFE USE OF THIS FAN AN ALL-POLE DISCONNECTION
MUST BE INCORPORATED INTO THE FIXED WIRING IN
ACCORDANCE WITH THE WIRING RULES.
As outline in clause 7.12.2 of AS/NZS 60335-1 for meeting the
minimum electrical safety of this standard.
Please note warranty will be void if installation is without a means for
an all-pole disconnection incorporated in the fixed wiring in
accordance with the wiring rules.

Shoalhaven Fan Installation Instructions
3 | P a g e
Example: If a fan is connected to a circuit that can be isolated via an
all-pole safety switch at the switchboard, then this is considered to be
an all-pole disconnection to the ceiling fan electrical circuit, meeting
the requirements of clause 7.12.2 of AS/NZS 60335.1.
A single-pole switch on the active of the receiver input of remote
control must also be included in the wiring, and located the
same room as the ceiling fan.
5. Do not dispose of electrical appliances as unsorted municipal waste, use separate collection
facilities. Contact your local government for information regarding the collection systems available. If
electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the
ground water and get into the food chain, damaging your health and well-being.
6. The structure to which the fan is to be mounted must be capable of supporting a weight of 30kg.
7. The fan should be mounted so that the blades are at least 2.3 m above the floor in Europe or 2.1 m
above the floor in Australia.
8. This fan is suitable for indoor use only. Mounting the fan in a situation where it is subject to water or
moisture is dangerous.
9. Only a licensed electrician should execute the installation.

Shoalhaven Fan Installation Instructions
4 | P a g e
BEFORE INSTALLATION
Unpack your ceiling fan carefully. Remove all parts and hardware. Examine all parts, you should have
the following:
FAN WITHOUT LIGHT
FAN WITH LED LIGHT
1.
Mounting bracket x 1
1.
Mounting bracket x 1
2.
Pre-assembled fan motor, down rod and
canopy x 1
2.
Pre-assembled fan motor, down rod and
canopy x 1
3.
Bottom cover x 1
3.
Light bracket x 1
4.
Blade x 3
4.
Globe x 1
5.
Blade kit x 3
5.
Blade x 3
6.
Wooden screws for mounting bracket x 2
6.
Blade kit x 3
7.
Blade screws x 7
7.
Wooden screws for mounting bracket x 2
8.
Balancing kit x 1
8.
Blade screws x 7
9.
Remote control x 1 set
9.
Balancing kit x 1
10.
Remote control x 1 set
Fig. 1

Shoalhaven Fan Installation Instructions
5 | P a g e
INSTALLING THE MOUNTING BRACKET
The ceiling fan must be installed in a location so that the blades are spaced 300mm from the tip of the blade
to the nearest objects or walls.
Secure the hanging bracket to the ceiling joist or structure that is capable of carrying a load of at least 30kg,
with two long screws provided. Ensure at least 30mm of the screw is threaded into the support.
NOTE: The bracket screws provided are for use with wooden structures only. For structures other than
wood, the appropriate screw type MUST be used.
Angled ceiling Installation
This fan hanging system supports a maximum 15 degree angled
ceiling installation.
Fig. 2
Fig. 3

Shoalhaven Fan Installation Instructions
6 | P a g e

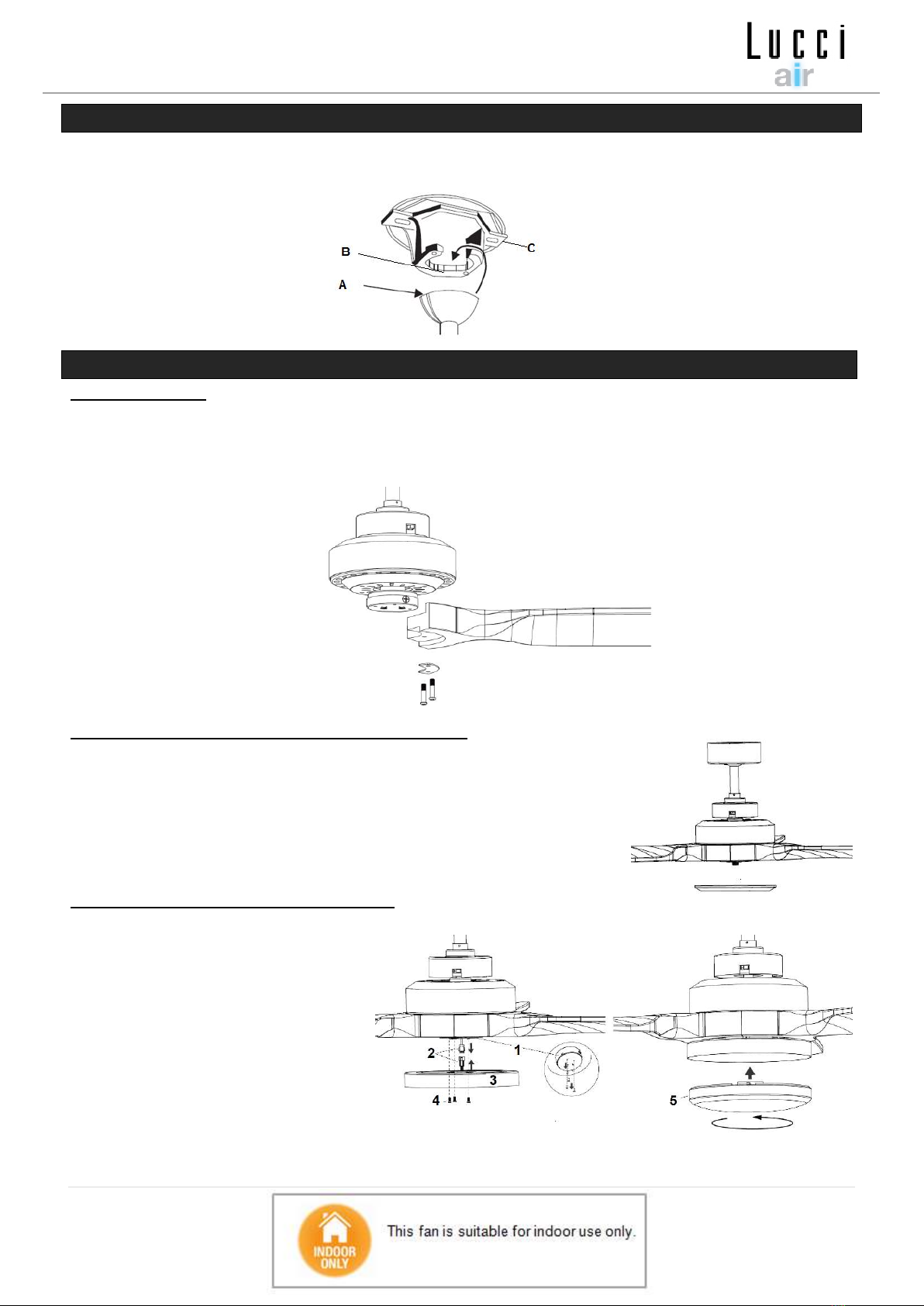

HANGING THE FAN
Lift the fan assembly onto the mounting bracket. Ensure the registration slot (A) of the hanger ball is
positioned on the stopper (B) of the mounting bracket (C) to prevent the fan from rotating when in
operation.
INSTALLING THE FAN
Blade attachment
Secure the blade on the motor by using 2 screws with blade kit to tighten it, ensuring they are tightened
simultaneously. (Take care not to over tighten as this can damage blades)
Once completed, repeat the process on the remaining blades.
Installing the bottom cover (For fan without light)
Secure the bottom cover to the fan by turning it clockwise.
Installing the light kit (For fan with light)
Connect the connectors (2)
together. Put it into the connection
box (1).
Secure the light bracket onto the
connection box by tightening 3
screws (4).
Install the globe (5) to the lamp
holder.
Fig. 4
Fig. 5
Fig. 6
Fig. 7

Shoalhaven Fan Installation Instructions
7 | P a g e

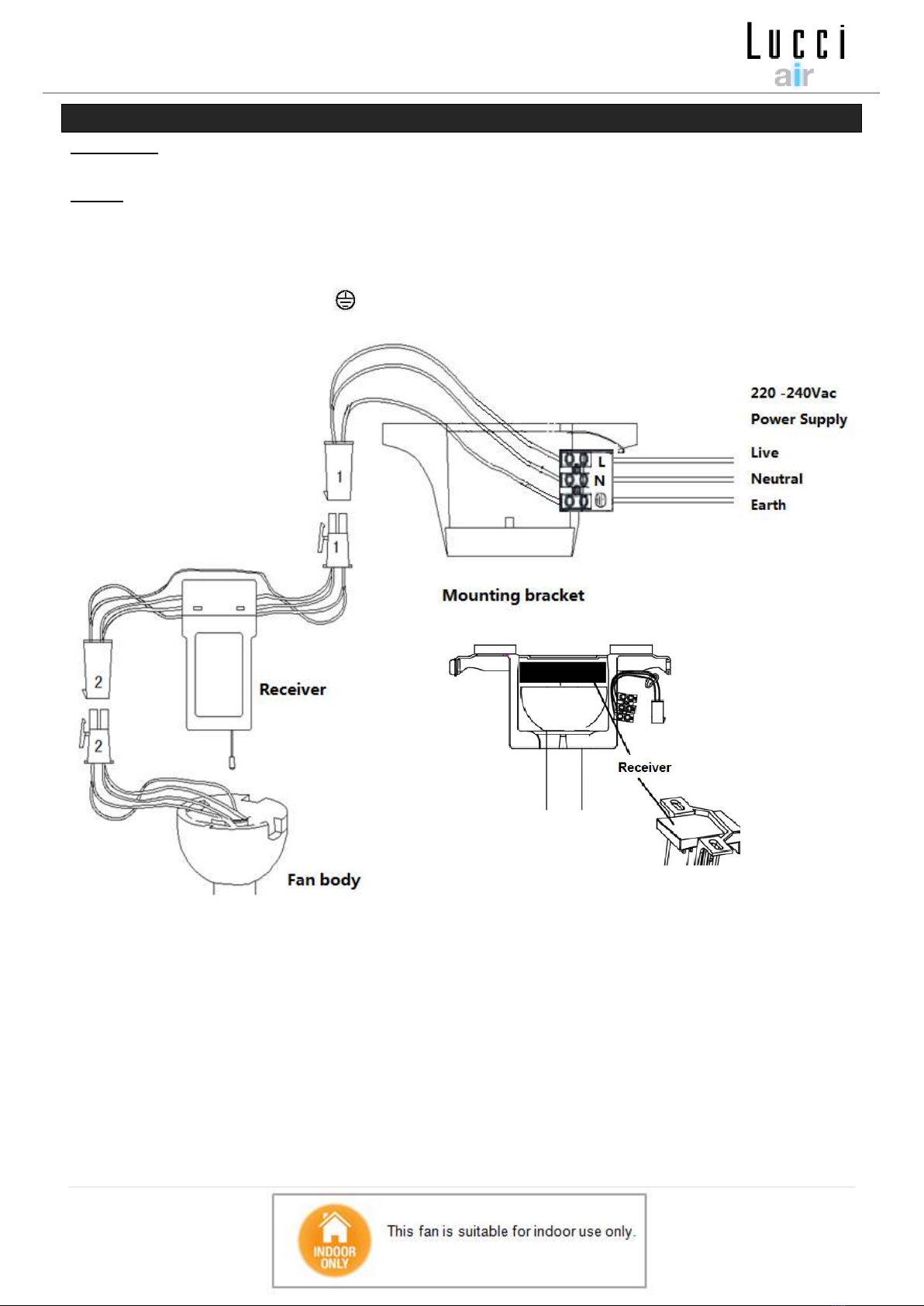

ELECTRICAL WIRING DIAGRAM
WARNING: FOR YOUR SAFETY ALL ELECTRICAL CONNECTIONS MUST BE UNDERTAKEN BY A
LICENSED ELECTRICIAN.
NOTE: AN ADDITIONAL ALL POLE DISCONNECTION SWITCH MUST BE INCLUDED IN THE FIXED
WIRING.
Connect “LIVE”supply wire to the “L” of the terminal block on the mounting bracket.
Connect “NEUTRAL” supply wire to the “N” of the terminal block on the mounting bracket.
Connect “EARTH” wire to the “ ” of the terminal block on the mouthing bracket.
Fig. 8

Shoalhaven Fan Installation Instructions
8 | P a g e

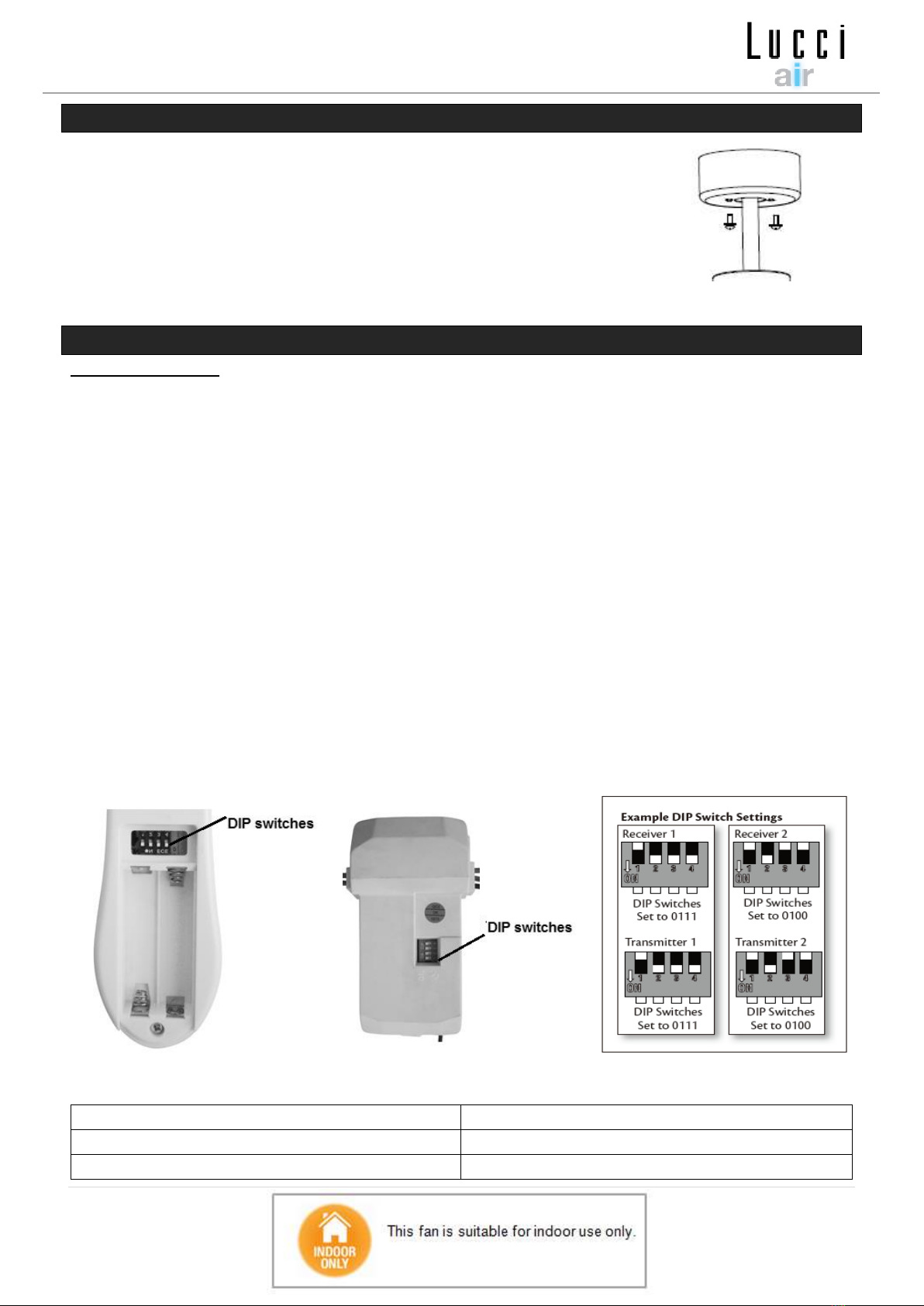

FINISHING THE INSTALLATION
After completing the electrical connection at the mounting bracket terminal block, connect the ceiling
fan wiring via the quick connector plug.
Cover the mounting bracket with the canopy. Ensure all electrical wiring is tucked inside the canopy
and that the wires are not damaged during this step. Secure the canopy to the hanger bracket using
the screws provided.
USING YOUR CEILING FAN
REMOTE CONTROL
Your ceiling fan is controlled via the remote control. There are 4 buttons (HI, MED, LOW, OFF) to control
the fan speed and one button to control light on/off. Fig. 12
Before operating the remote, the following must be considered.
-2 x AAA 1.5V (size) batteries are required to operate the remote control. Remove the battery cover
from the back of the remote and insert 2 x AAA batteries. Ensure the polarities are correct as
shown in the battery compartment. (Batteries not included.)
-The remote (transmitter) and receiver must be configured so that communication between each
other is paired up. This is achieved by setting the DIP switch on the receiver and remote on the
same setting.
Note: The DIP switch assembly has 4 switches which can be setup to 16 different transmitting
code combinations. This is practical when there is more than 1 remote/receiver pair operating
locally or in the same room.
Note: To access the receiver DIP switches, remove the DIP switch cover.
Fig. 10 Remote battery compartment Fig. 11 Receiver DIP switch
Fig. 9

Shoalhaven Fan Installation Instructions
9 | P a g e

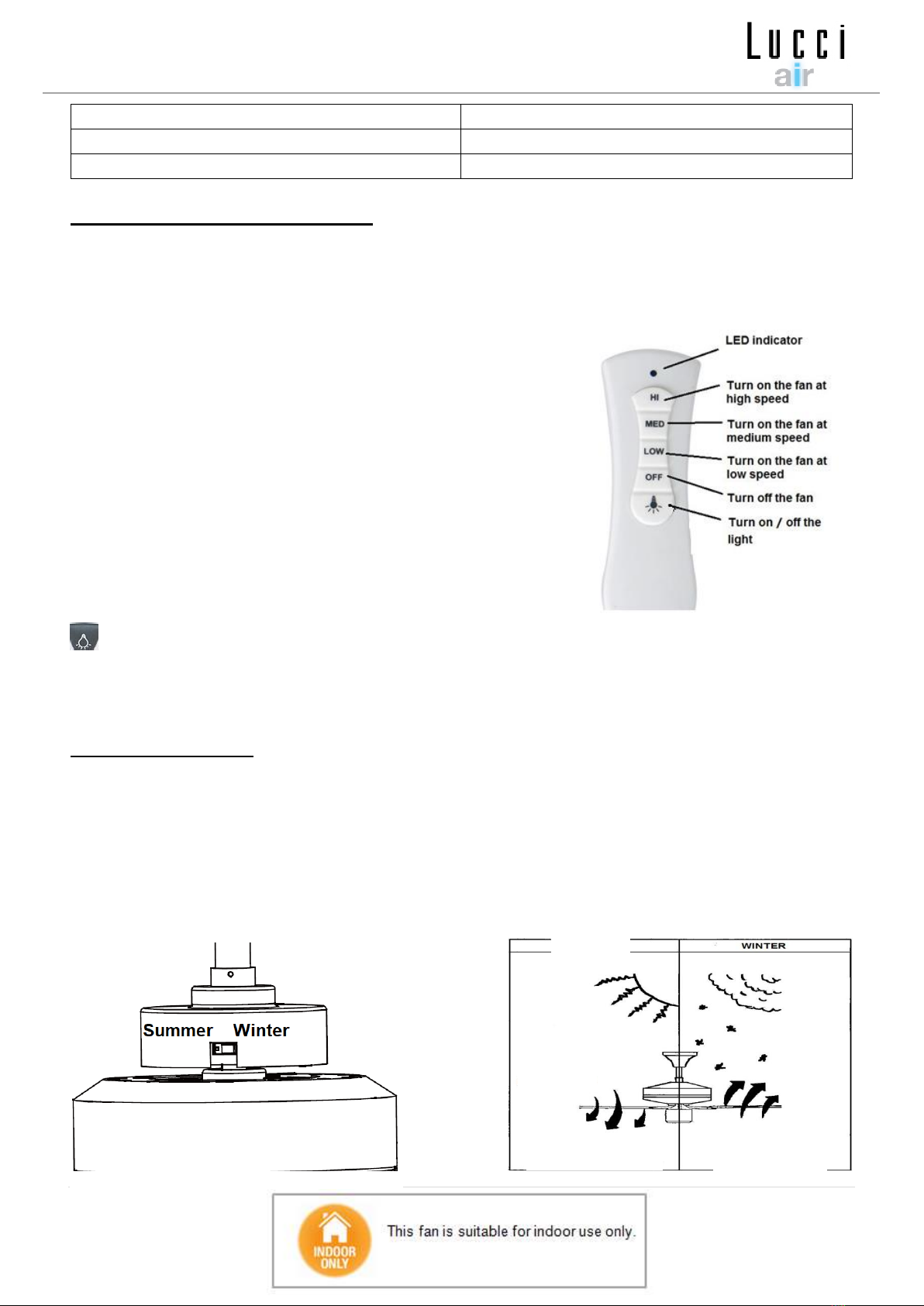

OPERATING THE REMOTE:
Before you start using the remote, take the time to read through this section and get familiar with the
buttons and function of each button.
LED Indicator
The red LED indicator on the top of the transmitter will flash
when the buttons are active.
BUTTONS ON THE REMOTE
HI: Press the button to set fan running at High speed.
MED: Press the button to set fan running at Medium speed.
LOW: Press the button to set fan running at Low speed.
OFF: Press the button to turn OFF the fan.
: Press the button to turn ON/ OFF the light.
The remote has memory function. If the fan or light is turned off
by the isolating switch, it will memorise and recover the last
status when turned on next.
REVERSING SWITCH
Your ceiling fan can operate in either summer or winter mode.
SUMMER Mode: The reverse switch shall be in the “down” (SUMMER) position to make the fan rotate in an
anticlockwise direction. The airflow will be directed downwards, for cooling in summer.
WINTER Mode: The reverse switch shall be in the “up” (WINTER) position to make the fan rotate in a clockwise
direction. The airflow will be directed upwards assisting in the circulation of warm air, for energy conservation in
winter.
AFTER INSTALLATION
WOBBLE:
NOTE: ceiling fans tend to move during operation due to the fact that they are mounted on a rubber grommet. If the
fan was mounted rigidly to the ceiling it would cause excessive vibration. Movement of a few centimetres is quite
acceptable and DOES NOT suggest any problem.
TO REDUCE THE FAN WOBBLE: Please check that all screws which fix the mounting bracket and down rod are
Fig. 13
Fig. 12

Shoalhaven Fan Installation Instructions
10 | P a g e
secure.
BALANCING KIT: A balancing kit is provided to balance the ceiling fan on initial installation. Please refer to the
instruction on how to use the balancing kit. The balancing kit can be used to assist re-balancing should the ceiling
fan become un-balanced again. Store your balancing kit away after installation for future use if required.
NOISE:
When it is quiet (especially at night) you may hear occasional small noises. Slight power fluctuations and frequency
signals superimposed in the electricity for off-peak hot water control, may cause a change in fan motor noise. This
is normal. Please allow a 24-hour “settling-in” period, most noises associated with a new fan disappear during this
time.
The manufacturer’s warranty covers actual faults that may develop and NOT minor complaints such as hearing the
motor run –All electric motors are audible to some extent.
CARE AND CLEANING:
Periodic cleaning of your ceiling fan is the only maintenance required. Use a soft brush or lint free cloth to avoid
scratching the paint finish. Please turn off electricity power when you do so.
Do not immerse your ceiling fan in the water. It could damage the motor or the blades and create the possibility
of an electrical shock.
Ensure that the fitting does not come in contact with any organic solvents or cleaners.
To clean the fan blade, wipe with only a damp clean cloth with NO organic solvents or cleaners.
The motor has a permanently lubricated ball bearing so there is no need to oil.
NOTE: Always turn OFF the power at the mains switch before attempting to clean your fan.
TECHNICAL INFORMATION
Fan models
Rated Voltage
Rated power (motor)
Rated power lamp
56 inch blade fan only
220-240 VAC
85W
N/A
56 inch blade fan with light
220-240 VAC
85W
23W, GX53
WARRANTY INFORMATION
IN AUSTRALIA / NEW ZEALAND –Please refer to the separated WARRANTY STATEMENT.
IN EUROPE –If you are a European customer please contact the retail outlet where the fan was
purchased for warranty service.

Shoalhaven Fan Installation Instructions
11 | P a g e
WIR GRATULIEREN ZUM KAUF DIESES PRODUKTES
Wir gratulieren zum Kauf dieses Qualitätsproduktes von Lucci. Bitte lesen Sie die Sicherheitshinweise vollständig
und sorgfältig durch, um den ordnungsgemäßen und sicheren Einsatz des Gerätes zu gewährleisten.
SICHERHEITSMASSREGELN
Die nachfolgenden Informationen auf dieser Seite dienen dazu einen störungsfreien und vor allem
sicheren Betrieb Ihres neuen Deckenventilators sicher zu stellen.
1. Europa: Dieses Gerät darf von Kindern im Alter von 8 Jahren und älter und von Personen mit
verminderten körperlichen, sensorischen oder geistigen Fähigkeiten, oder Personen, die keine
Erfahrung mit dem Einsatz des Gerätes haben, betrieben werden, vorausgesetzt diese werden dabei
überwacht, oder diese wurden ordnungsgemäß über den sicheren Einsatz des Gerätes unterrichten
und verstehen die Gefahren, die mit dem Betrieb des Gerätes verbunden sind. Reinigungs- und
Wartungsarbeiten dürfen nicht von Kindern ohne die Aufsicht eines Erwachsenen ausgeführt werden.
2. Kinder müssen in der Umgebung dieses Geräts stets beaufsichtigt werden, um sicherzustellen dass
diese nicht mit dem Gerät spielen.
3. Ein allpoliger Trennschalter muss in der Kabelfestinstallation gemäß den örtlich geltenden
Vorschriften für elektrische Installationen integriert werden.
4. Entsorgen Sie elektrische Geräte niemals im regulären Hausmüll, sondern geben Sie das Gerät
stets ordnungsgemäß bei einer Sammelstelle für elektronische Altgeräte ab. Bitte treten Sie mit Ihrer
örtlichen Verwaltung in Kontakt für ausführliche Informationen bezüglich der Adressen der örtlichen
Sammelstellen. Wenn elektronische Geräte in Mülldeponien oder Landaufschüttungen entsorgt
werden, können gefährliche Substanzen in das Grundwasser und somit in den Lebensmittelkreislauf
geraten und die Gesundheit gefährden, oder gar Gesundheitsschäden verursachen.
5. Die tragende Struktur an der der Ventilator befestigt wird, muss mindestens ein Gewicht von 30kg
tragen können.
6. In Europa sollte der Ventilator so an der Decke befestigt werden, dass sich die Ventilatorflügel
mindestens 2,3m über dem Boden befinden, und in Australien sollten sich die Ventilatorflügel
mindestens ca. 2,1m über dem Boden befinden.
7. Dieser Ventilator ist nur für den Einsatz in geschlossenen Räumen geschaffen. Durch die Installation
an Orten wo der Ventilator Wasser oder Feuchtigkeit ausgesetzt würde, setzen Sie sich möglichen
Personenverletzungen oder anderen Gefahren aus, und die Garantie für das Gerät erlischt.
8. Die Installation des Gerätes sollte nur von einem qualifizierten und zugelassenen Elektriker
ausgeführt werden.

Shoalhaven Fan Installation Instructions
12 | P a g e
VOR DER INSTALLATION ZU BEACHTEN
Packen Sie Ihren Deckenventilator vorsichtig aus. Entfernen Sie alle Teile und Beschläge. Überprüfen
Sie alle Teile. Sie sollten Folgendes haben:
VENTILATOR OHNE LICHT
VENTILATOR MIT LED-LEUCHTE
1.
Halterung x 1
1.
Halterung x 1
2.
Vormontierter Ventilatormotor, Deckenstange
und Abdeckung x 1
2.
Vormontierter Ventilatormotor, Deckenstange
und Abdeckung x 1
3.
Untere Abdeckung x 1
3.
Lampenfassung x 1
4.
Ventilatorflügel x 3
4.
Leuchtkörper x 1
5.
Schrauben-Zubehörset x 3
5.
Ventilatorflügel x 3
6.
Holzschrauben für die Halterung x 2
6.
Schrauben-Zubehörset x 3
7.
Ventilatorflügelschrauben x 7
7.
Holzschrauben für die Halterung x 2
8.
Gewichteset zur Auswuchtung x 1
8.
Ventilatorflügelschrauben x 7
9.
Fernbedienung 1 Satz
9.
Gewichteset zur Auswuchtung x 1
10.
Fernbedienung 1 Satz
Fig. 1

Shoalhaven Fan Installation Instructions
13 | P a g e
INSTALLATION DER DECKENHAL TERUNG
Der Deckenventilator muss an einem Ort installiert werden, wo die Flügelspitzen mindestens einen
Abstand von 30cm zum nächsten Gegenstand oder der Wand haben
Befestigen Sie die Halterung an einem sicheren Deckenträger oder einer strukturell äquivalenten
Stelle, die ein Gewicht von mindestens 30KG tragen kann, und verwenden Sie dazu die zwei
mitgelieferten Schrauben. Stellen Sie sicher, dass die Schraubengewinde mindestens 30mm in den
Untergrund eingedreht werden.
HINWEIS: Die für die Halterung mitgelieferten Schrauben sind nur für den Einsatz mit
Holzstrukturen geeignet. Für andere Materialien MÜSSEN entsprechend geeignete
Schraubentypen verwendet werden.
Installation an geneigten Decken
Dieses Ventilatorhalterungssystem ist nur für die Installation an
Decken mit einer Neigung von maximal 15 Grad geeignet.
Abb. 2
Abb. 3

Shoalhaven Fan Installation Instructions
14 | P a g e
AUFHÄNGUNG DES VENTILATORS
Setzen Sie die Ventilatoreinheit auf die Halterung auf. Stellen Sie sicher, dass die Führungsschlitze des
Kugelgelenks auf die Anschlagstifte der Halterung ausgerichtet sind, wodurch ein Verdrehen des
Ventiltors während des Betriebs verhindert wird.
INSTALLATION DER VENTILATORFLÜGEL
Anbringen der Ventilatorflügel
Fixieren Sie den Ventilatorflügel mithilfe von zwei Schrauben mit dem Zubehörset am Motor. Achten Sie darauf,
beide Schrauben gleichzeitig festzuziehen. (Achten Sie darauf, die Schrauben nicht übermäßig fest
anzuziehen, da die Ventilatorflügel sonst beschädigt werden könnten.)
Wiederholen Sie anschließend diesen Schritt mit den restlichen Ventilatorflügeln.
Montieren der unteren Abdeckung (für den Ventilator ohne Licht)
Schrauben Sie die untere Abdeckung im Uhrzeigersinn am Ventilator fest.
Montieren des Leuchtensets (für den Ventilator mit Licht)
Verbinden Sie die Steckverbinder
(2). Schieben Sie die
Steckverbindung in die
Anschlussdose (1).
Ziehen Sie die drei Schrauben (4)
an, um die Lampenfassung über
der Anschlussdose zu fixieren.
Montieren Sie den Leuchtkörper
(5) an der Lampenfassung.
Abb. 4
Abb. 5
Abb. 6
Abb. 7

Shoalhaven Fan Installation Instructions
15 | P a g e
ELEKTRISCHES SCHALTDIAGRAMM
WARNHINWEIS: IM INTERESSE IHRER PERSÖNLICHEN SICHERHEIT MÜSSEN ALLE
ELEKTRISCHEN ANSCHLÜSSE VON EINEM ZUGELASSENEN ELEKTRIKER AUSGEFÜHRT
WERDEN.
HINWEIS: EIN ZUSÄTZLICHER, ALLPOLIGER TRENNSCHATER MUSS IN DER INSTALLATION DER
WANDVERKABELUNG ENTHALTEN SEIN.
Verbinden Sie den das stromführende Kabel “LIVE” mit dem “L” auf dem Klemmenblock an der
Aufhängevorrichtung.
Verbinden Sie den Nullleiter “NEUTRAL” mit dem “N” auf dem Klemmenblock an der
Aufhängevorrichtung.
Verbinden Sie das Erdungskabel “EARTH” mit dem “ “ Klemmenblock an der Aufhängevorrichtung.
ENGLISCH
DEUTSCH
220-240Vac Power supply from ceiling
Stromversorgung 220-240 V Wechselspannung von der Decke
L (Live)
Stromführend
N (Neutral)
Nullleiter
Earth
Erdung
Mounting bracket
Aufhängevorrichtung
Receiver
Empfänger
Fan body
Ventilatoreinheit
Abb. 8
Halterung
Empfänger
Ventilatorhaupteinheit

Shoalhaven Fan Installation Instructions
16 | P a g e
ABSCHLUSS DER INSTALLATION
Nach Abschluss der elektrischen Anschlüsse am Kabelblock der Halterung
schließen Sie die Verkabelung des den Deckenventilator über den
Verbindungsstecker an der Netzstromversorgung an.
Decken Sie die Halterung mit der Abdeckung ab. Die Verkabelung befindet
sich nun unter der Abdeckung und Sie sollten darauf achten, dass diese in
diesem Schritt nicht beschädigt wird. Sichern Sie die Abdeckung an der
Halterung der Deckenstange mittels der mitgelieferten Schrauben.
DER BETRIEB DES DECKENVENTILATORS
FERNBEDIENUNG
Ihr Deckenventilator wird mit einer Fernbedienung betrieben. Es gibt 4 Tasten (HI, MED, LOW, OFF) für
die Steuerung der Geschwindigkeit und eine Taste zu Ein- und Ausschalten des Lichts. Abb. 11
Beachten Sie vor der Verwendung der Fernbedienung die folgenden Hinweise:
-Zum Betrieb der Fernbedienung benötigen Sie 2 Batterien mit 1,5 V des Typs AAA (Größe). Nehmen
Sie die Batteriefachabdeckung an der Rückseite der Fernbedienung ab, und legen Sie 2 Batterien des
Typs AAA ein. Stellen Sie sicher, dass die Position der Batterien den Polarisierungsangaben im
Batteriefach entspricht. (Batterien sind nicht im Lieferumfang enthalten).
-Der Sender (Transmitter) und der Empfänger müssen für den Betrieb aufeinander abgestimmt
(paarweise konfiguriert) werden. Dies erreichen Sie dadurch, dass Sie an den DIP-Schaltern des
Empfängers und des Senders die gleiche Einstellung vornehmen.
Hinweis: Die DIP-Schalterleiste verfügt über 4 Schaltermodule, mit denen entsprechend 16
verschiedene Sendekodekombinationen eingestellt werden können. Dies ist besonders dann nützlich,
wenn mehr als 1 Fernbedienung/Empfängereinheit in der gleichen Umgebung oder im gleichen Raum
betrieben werden.
Hinweis: Um auf die DIP-Schalterleiste zugreifen zu können, müssen Sie die Abdeckung der
DIP-Schalter entfernen.
Abb. 10 Batteriefach Fernbedienung Abb. 11 DIP-Schalter Empfänger
ENGLISCH
DEUTSCH
DIP switches
DIP-Schalter
Example DIP Switch Settings
Beispiel Einstellungen DIP-Schalter
Abb. 9

Shoalhaven Fan Installation Instructions
17 | P a g e
Receiver
Empfänger
Set to …
Eingestellt auf …
Transmitter
Sender
BEDIENUNG DER FERNBEDIENUNG:
Nehmen Sie sich vor der Verwendung der Fernbedienung Zeit, um diesen Abschnitt zu lesen und sich
mit den Tasten und der Tastenbelegung vertraut zu machen.
LED-Anzeige
Wenn die rote LED-Anzeige oben am Sender leuchtet, sind die
Tasten in Betrieb.
TASTEN AUF DER FERNBEDIENUNG
HI: Drücken Sie diese Taste, um den Ventilator mit höchster
Geschwindigkeit laufen zu lassen.
MED: Drücken Sie diese Taste, um den Ventilator mit mittlerer
Geschwindigkeit laufen zu lassen.
LOW: Drücken Sie diese Taste, um den Ventilator mit geringer
Geschwindigkeit laufen zu lassen.
OFF: Drücken Sie diese Taste, um den Ventilator AUS zu schalten.
: Drücken sie diese Taste, um das Licht EIN/AUS zu schalten.
Die Fernbedienung verfügt über eine Speicherfunktion. Wenn der Ventilator durch den Trennschalter
ausgeschaltet wird, wird der letzte Status gespeichert und beim nächsten Einschalten wieder aufgerufen.
RÜCKLAUFFUNKTION
Der Ventilator kann sowohl im Vorlauf als auch im Rücklauf betrieben werden.
SOMMERBETRIEB: Wenn der Schalter für die Rücklauffunktion auf “down” (SOMMER) steht, dreht der
Ventilator sich gegen den Uhrzeigersinn. Die Luftbewegung wird nach unten gelenkt und bringt im
Sommer den gewünschten Abkühlungseffekt.
WINTERBETRIEB: Wenn der Schalter für die Rücklauffunktion auf “up” (WINTER) steht, dreht sich der
Ventilator im Uhrzeigersinn. Die Luftbewegung wird nach oben gelenkt, um im Winter Energie zu sparen.
Abb. 13
Sommer
Abwind
Aufwind
Linksdrehung
Rechtsdrehung
Abb. 12

Shoalhaven Fan Installation Instructions
18 | P a g e
Reverse Switch
Umkehrschalter
Winter
Winter
Summer
Sommer
Down Draft
Abwind
Updraft
Aufwind
Counter clockwise Rotation
Linksdrehung
Clockwise Rotation
Rechtsdrehung
NACH DER INSTALLATION
UNRUNDE BEWEGUNG:
HINWEIS: Deckenventilatoren neigen dazu, während des Betriebs unrund zu laufen (Pendelbewegung), da sie auf
einer Gummidichtung montiert sind. Wenn der Ventilator fest an der Zimmerdecke montiert wäre, würde er
übermäßige Vibrationen erzeugen. Eine Pendelbewegung von einigen Zentimetern ist völlig normal und weist
NICHT auf ein Problem hin.
REDUZIEREN DER PENDELBEWEGUNG: Prüfen Sie bitte, ob alle Schrauben, die die Halterung und die
Deckenstange fixieren, angezogen sind.
GEWICHTESET ZUR AUSWUCHTUNG: Im Lieferumfang enthalten ist ein Gewichteset zum Auswuchten des
Deckenventilators bei der Erstmontage. Bitte lesen Sie die Anleitungen zur Benutzung des Gewichtesets. Sollte der
Deckenventilator über das normale Maß hinaus unrund laufen, kann er mithilfe des Gewichtesets erneut
ausgewuchtet werden. Verstauen Sie Ihr Gewichteset nach der Montage für den eventuellen späteren Gebrauch.
GERÄUSCH:
In einer ruhigen Umgebung (insbesondere nachts) hören Sie eventuell hier und da leise Geräusche. Leichte
Stromschwankungen und Frequenzsignale, die zwecks Warmwasserregulierung außerhalb der Hauptlastzeiten
eingeblendet werden, können das Motorgeräusch des Ventilators verändern. Dies ist normal. Bitte haben Sie
Geduld. Nach einer „Einlaufzeit“ von 24 Stunden, verschwinden die meisten durch einen neuen Ventilator erzeugten
Geräusche.
Die Herstellergarantie deckt reale Mängel ab, die auftreten können, jedoch KEINE geringfügigen Beanstandungen,
wie zum Beispiel ein hörbar laufender Motor –alle elektrischen Motoren sind bis zu einem gewissen Maß zu hören.
PFLEGE UND REINIGUNG:
Die regelmäßige Reinigung Ihres Deckenventilators ist die einzige Wartung, die erforderlich ist. Benutzen Sie
eine weiche Bürste oder ein fusselfreies Tuch, um zu verhindern, dass die Lackierung zerkratzt wird. Bitte
schalten Sie die Stromversorgung ab, wenn Sie das Gerät reinigen.
Tauchen Sie Ihren Deckenventilator nicht in Wasser. Dadurch könnten der Motor oder die Ventilatorflügel
beschädigt werden und möglicherweise ein Stromschlag verursacht werden.
Achten Sie darauf, dass der Beleuchtungskörper nicht mit organischen Lösungsmitteln oder Reinigungsmitteln
in Berührung kommt.
Wischen Sie die Ventilatorflügel nur mit einem feuchten Tuch OHNE organische Lösungsmittel oder
Reinigungsmittel sauber.
Der Motor ist mit einem dauergeschmierten Kugellager versehen. Er muss also nicht geschmiert werden.
HINWEIS: Schalten Sie vor der Reinigung des Ventilators die Stromversorgung immer am Hauptschalter AB.

Shoalhaven Fan Installation Instructions
19 | P a g e
TECHNISCHE DATEN
GARANTIE-HINWEISE
KUNDEN IN AUSTRALIEN / NEU SEELAND –Bitte beachten Sie die separate
GARANTIEERKLÄRUNG.
KUNDEN IN EUROPA –Falls Sie ein Kunde in Europa sind, dann treten Sie für Garantieleistungen bitte
mit dem Fachgeschäft in Kontakt, wo Sie das Gerät gekauft haben.
VENTILATOR-Modelle
Nennspannung
Nennleistung (Motor)
Batterie für
Fernbedienung
Nur 142 cm Flügelventilator
220-240 V AC
85 W
Nicht zutreffend
142 cm Flügelventilator mit
Beleuchtung
220-240 V AC
85 W
Max. 23 W, GX53
