Makita 4326 User manual

GB Jig Saw Instruction Manual
F Scie sauteuse Manuel d’instructions
D Stichsäge Betriebsanleitung
I Seghetto alternativo Istruzioni per l’uso
NL Decoupeerzaag Gebruiksaanwijzing
E Sierra caladora Manual de instrucciones
P Serra tico-tico Manual de instruções
DK Dekupørsav Brugsanvisning
GR Παλινδροµικ πρινι Οδηγίες χρήσεως
4326
4327
4328
4329

2
12
34
56
78
13
10
7
8911
7
6
12
6
89
5
6
7
4
23
1

3
910
11 12
13 14
15 16
17
7
6
12
15 16
7
6
12
14
12

4
17 18
19 20
21 22
23 24
20
19
21
24
25
20
23
24
22
20 25
19
6
23 7
20
21
7
6
20
22
19
20
21
20
19
13 18

5
25 26
27 28
29
28
26
28
27
26
20
21

6
ENGLISH
Explanation of general view
1 Cutting action changing lever
2 Switch trigger
3 Lock button
4 Speed adjusting dial
5 Blade holder
6Bolt
7 Hex wrench
8Blade
9 Roller
10 Hook
11 Retainer
12 Base
13 Dust cover
14 Cutting line
15 Edge
16 Graduation
17 Starting hole
18 Hose
19 Steel base type
20 Rip fence (Guide rule)
21 Aluminum base type
22 Guide facing
23 Fence guide
24 Threaded knob
25 Pin
26 Anti-splintering device
27 Protrusions
28 Aluminum base
29 Cover plate
SPECIFICATION
• Due to our continuing programme of research and
development, the specifications herein are subject to
change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
Intended use
The tool is intended for the sawing of wood, plastic and
metal materials. As a result of the extensive accessory
and saw blade program, the tool can be used for many
purposes and is very well suited for curved or circular
cuts.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply.
They are double-insulated in accordance with European
Standard and can, therefore, also be used from sockets
without earth wire.
Safety hints
For your own safety, please refer to the enclosed safety
instructions.
SPECIFIC SAFETY RULES
GEB016-2
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adher-
ence to jig saw safety rules. If you use this tool
unsafely or incorrectly, you can suffer serious
personal injury.
1. Hold power tool by insulated gripping sur-
faces when performing an operation where
the cutting tool may contact hidden wiring or
its own cord. Cutting accessory contacting a “live”
wire may make exposed metal parts of the power
tool “live” and could give the operator an electric
shock.
2. Use clamps or another practical way to
secure and support the workpiece to a stable
platform. Holding the work by hand or against your
body leaves it unstable and may lead to loss of con-
trol.
3. Always use safety glasses or goggles. Ordi-
nary eye or sun glasses are NOT safety
glasses.
4. Avoid cutting nails. Inspect workpiece for any
nails and remove them before operation.
5. Do not cut oversize workpiece.
Model 4326 4327 4328 4329
Length of stroke 18 mm 18 mm 18 mm 18 mm
Blade type B type
Max. cutting
capacities
Wood 65 mm 65 mm 65 mm 65 mm
Mild steel 6 mm 6 mm 6 mm 6 mm
Strokes per minute (min–1) 3,100 500 – 3,100 500 – 3,100 500 – 3,100
Overall length
217 mm
(Steel base type) 217 mm (Steel base type) 217 mm 223 mm
223 mm
(Aluminum base type) 223 mm (Aluminum base type)
Net weight
1.8 kg
(Steel base type) 1.8 kg (Steel base type) 1.8 kg 1.9 kg
1.9 kg
(Aluminum base type) 1.9 kg (Aluminum base type)
Safety class /II

7
6. Check for the proper clearance beyond the
workpiece before cutting so that the blade
will not strike the floor, workbench, etc.
7. Hold the tool firmly.
8. Make sure the blade is not contacting the
workpiece before the switch is turned on.
9. Keep hands away from moving parts.
10. Do not leave the tool running. Operate the
tool only when hand-held.
11. Always switch off and wait for the blade to
come to a complete stop before removing the
blade from the workpiece.
12. Do not touch the blade or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
13. Do not operate the tool at no-load unneces-
sarily.
14. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material sup-
plier safety data.
15. Always use the correct dust mask/respirator
for the material and application you are work-
ing with.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and unplugged before adjusting or checking function on the tool.

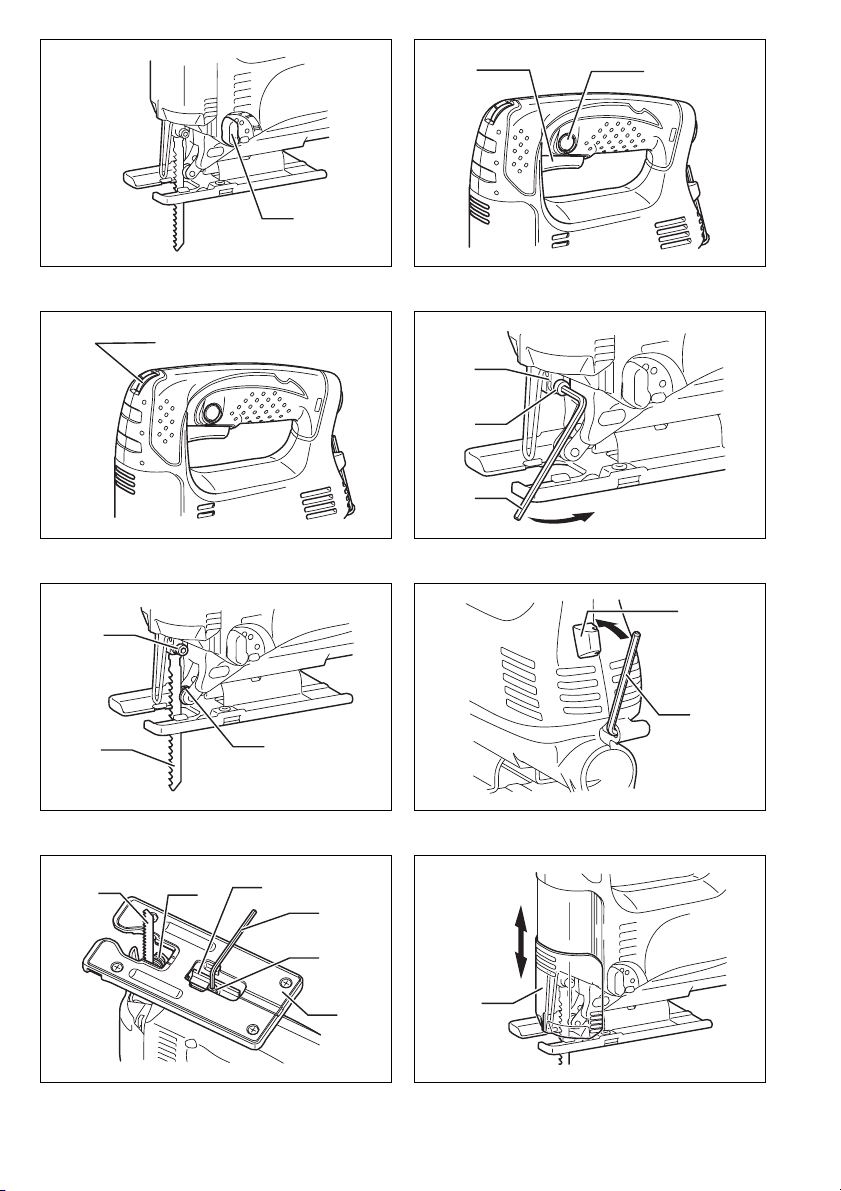

Selecting the cutting action (For models 4328/4329) (Fig. 1)
This tool can be operated with an orbital or a straight line (up and down) cutting action. The orbital cutting action
thrusts the blade forward on the cutting stroke and greatly increases cutting speed.
To change the cutting action, just turn the cutting action changing lever to the desired cutting action position.
Refer to the table to select the appropriate cutting action.
Switch action (Fig. 2)
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and then
push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
Speed adjusting dial (For models 4327/4328/4329)
(Fig. 3)
The tool speed can be infinitely adjusted between 500
and 3,100 strokes per minute by turning the adjusting
dial. Higher speed is obtained when the dial is turned in
the direction of number 6; lower speed is obtained when
it is turned in the direction of number 1.
Refer to the table to select the proper speed for the work-
piece to be cut. However, the appropriate speed may dif-
fer with the type or thickness of the workpiece. In
general, higher speeds will allow you to cut workpieces
faster but the service life of the blade will be reduced.
Position Cutting action Applications
0Straight line cutting action
For cutting mild steel, stainless steel and plastics.
For clean cuts in wood and plywood.
ISmall orbit cutting action For cutting mild steel, aluminum and hard wood.
II Medium orbit cutting action
For cutting wood and plywood.
For fast cutting in aluminum and mild steel.
III Large orbit cutting action For fast cutting in wood and plywood.
Workpiece to be cut Number on adjusting dial
Wood 5 – 6
Mild steel 3 – 6
Stainless steel 3 – 4
Aluminum 3 – 6
Plastics 1 – 4

8
CAUTION:
• If the tool is operated continuously at low speeds for a
long time, the motor will get overloaded and heated up.
• The speed adjusting dial can be turned only as far as 6
and back to 1. Do not force it past 6 or 1, or the speed
adjusting function may no longer work.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing saw blade (Fig. 4 & 5)
CAUTION:
• Always clean out all chips or foreign matter adhering to
the blade and/or blade holder. Failure to do so may
cause insufficient tightening of the blade, resulting in a
serious personal injury.
• Do not touch the blade or the workpiece immediately
after operation; they may be extremely hot and could
burn your skin.
• Always secure the blade firmly. Insufficient tightening of
the blade may cause blade breakage or serious per-
sonal injury.
• Use only B type blades. Using blades other than B type
blades causes insufficient tightening of the blade,
resulting in a serious personal injury.
To install the blade, loosen the bolt counterclockwise on
the blade holder with the hex wrench.
With the blade teeth facing forward, insert the blade into
the blade holder as far as it will go. Make sure that the
back edge of the blade fits into the roller. Then tighten the
bolt clockwise to secure the blade.
To remove the blade, follow the installation procedure in
reverse.
NOTE:
• Occasionally lubricate the roller.
Hex wrench storage (Fig. 6)
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.
Adjusting roller (For models 4326/4327) (Fig. 7)
Loosen the bolt on the back of the tool base with the hex
wrench. Move the retainer so that the roller contacts the
blade lightly. Then tighten the bolt to secure the tool base
and the retainer.
NOTE:
• Occasionally lubricate the roller.
Dust cover (Fig. 8)
CAUTION:
• Always wear safety goggles even when operating the
tool with the dust cover lowered.
Lower the dust cover to prevent chips from flying. How-
ever, when making bevel cuts, raise it all the way.
OPERATION
CAUTION:
• Always hold the base flush with the workpiece. Failure
to do so may cause blade breakage, resulting in a seri-
ous injury.
• Advance the tool very slowly when cutting curves or
scrolling. Forcing the tool may cause a slanted cutting
surface and blade breakage.
Turn the tool on without the blade making any contact
and wait until the blade attains full speed. Then rest the
tool base flat on the workpiece and gently move the tool
forward along the previously marked cutting line. (Fig. 9)
Bevel cutting
CAUTION:
• Always be sure that the tool is switched off and
unplugged before tilting the tool base.
• Raise the dust cover all the way before making bevel
cuts.
With the base tilted, you can make bevel cuts at any
angle between 0° and 45° (left or right). (Fig. 10)
Loosen the bolt on the back of the base with the hex
wrench. Move the tool base so that the bolt is positioned
in the center of the cross-shaped slot in the base.
(Fig. 11)
Tilt the base until the desired bevel angle is obtained.
The edge of the motor housing indicates the bevel angle
by graduations. Then tighten the bolt to secure the base.
(Fig. 12)
Front flush cuts (Fig. 13)
Loosen the bolt on the back of the tool base with the hex
wrench, and slide the base all the way back. Then tighten
the bolt to secure the tool base.
Cutouts
Cutouts can be made with either of two methods A or B.
A) Boring a starting hole
For internal cutouts without a lead-in cut from an
edge, pre-drill a starting hole 12 mm or more in diam-
eter. Insert the blade into this hole to start your cut.
(Fig. 14)
B) Plunge cutting
You need not bore a starting hole or make a lead-in
cut if you carefully do as follows.
1. Tilt the tool up on the front edge of the base with
the blade point positioned just above the work-
piece surface. (Fig. 15)
2. Apply pressure to the tool so that the front edge of
the base will not move when you switch on the tool
and gently lower the back end of the tool slowly.
3. As the blade pierces the workpiece, slowly lower
the base of the tool down onto the workpiece sur-
face.
4. Complete the cut in the normal manner.
Finishing edges (Fig. 16)
To trim edges or make dimensional adjustments, run the
blade lightly along the cut edges.
Metal cutting
Always use a suitable coolant (cutting oil) when cutting
metal. Failure to do so will cause significant blade wear.
The underside of the workpiece can be greased instead
of using a coolant.
Dust extraction (Fig. 17)
Clean cutting operations can be performed by connecting
this tool to a Makita vacuum cleaner. Insert the hose of
the vacuum cleaner into the hole at the rear of the tool.
Lower the dust cover before operation.
NOTE:
• Dust extraction cannot be performed when making
bevel cuts.

9
Rip fence (optional accessory)
CAUTION:
• Always be sure that the tool is switched off and
unplugged before installing or removing accessories.
1) Straight cuts (Fig. 18, 19, 20 & 21)
When repeatedly cutting widths of 160 mm or less,
use of the rip fence will assure fast, clean, straight
cuts.
To install, insert the rip fence into the rectangular hole
on the side of the base with the fence guide facing
down. Slide the rip fence to the desired cutting width
position, then tighten the bolt to secure it.
2) Circular cuts (Fig. 22, 23, 24 & 25)
When cutting circles or arcs of 170 mm or less in
radius, install the rip fence as follows.
Insert the rip fence into the rectangular hole on the
side of the base with the fence guide facing up. Insert
the circular guide pin through either of the two holes
on the fence guide. Screw the threaded knob onto the
pin to secure the pin.
Now slide the rip fence to the desired cutting radius,
and tighten the bolt to secure it in place. Then move
the tool base all the way forward.
NOTE:
• Always use blades No. B-17, B-18, B-26 or B-27
when cutting circles or arcs.
Anti-splintering device for steel base (optional
accessory) (Fig. 26)
For splinter-free cuts, the anti-splintering device can be
used. To install the anti-splintering device, move the base
all the way forward and insert it between the two protru-
sions of the base.
NOTE:
• The anti-splintering device cannot be used when mak-
ing bevel cuts.
Anti-splintering device for aluminum base
(optional accessory) (Fig. 27)
For splinter-free cuts, the anti-splintering device can be
used. To install the anti-splintering device, move the tool
base all the way forward and fit it from the back of tool
base. When you use the cover plate, install the anti-splin-
tering device onto the cover plate.
CAUTION:
• The anti-splintering device cannot be used when mak-
ing bevel cuts.
Cover plate for aluminum base (optional
accessory) (Fig. 28)
Use the cover plate when cutting decorative veneers,
plastics, etc. It protects sensitive or delicate surfaces
from damage. Fit it on the back of the tool base.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Jig saw blades
• Hex wrench 3
• Rip fence (guide rule) set
• Anti-splintering device
• Hose (For vacuum cleaner)
• Cover plate (For aluminum base type)

10
FRANÇAIS
Descriptif
1 Levier de sélection du type de
coupe
2 Gâchette
3 Bouton de blocage
4 Molette de réglage
de la vitesse
5 Tige porte-lame
6Boulon
7 Clé hexagonale
8Lame
9 Galet
10 Ergot
11 Guide
12 Base
13 Protecteur
14 Trait de coupe
15 Bord
16 Graduation
17 Trou d’amorce
18 Tuyau
19 Avec base d’acier
20 Guide parallèle (règle de gui-
dage)
21 Avec base d’aluminium
22 Face du guide
23 Guide de garde
24 Bouton fileté
25 Broche
26 Dispositif anti-éclat
27 Parties salliantes
28 Base d’aluminium
29 Plaque de recouvrement
SPÉCIFICATIONS
• Etant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2003
Utilisations
L’outil est conçu pour la coupe des matériaux de bois, de
plastique et de métal. L’étendue de la gamme d’accessoi-
res et de lames disponibles permet d’utiliser l’outil à des
fins multiples et le rend tout particulièrement adéquat
aux coupes curvilignes et circulaires.
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque signaléti-
que, et il ne pourra fonctionner que sur un courant sec-
teur monophasé. Réalisé avec une double isolation, il est
conforme à la réglementation européenne et peut de ce
fait être alimenté sans mise à la terre.
Consignes de sécurité
Pour votre propre sécurité, reportez-vous aux consignes
de sécurité qui accompagnent l’outil.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
GEB016-2
NE laissez PAS une impression de confort ou d’habi-
tude de l’outil (acquise par une utilisation répétée)
remplacer une adhérence stricte aux consignes de
sécurité de la scie sauteuse. Si vous n’utilisez pas
cet outil électrique de façon sûre et adéquate, vous
courez un risque de blessure grave.
1. Saisissez l’outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez une opé-
ration au cours de laquelle l’outil tranchant peut
entrer en contact avec un câble caché ou avec
son propre cordon d’alimentation. Le contact de
l’outil tranchant avec un fil sous tension peut mettre
les parties métalliques de l’outil électrique sous ten-
sion et causer un choc électrique chez l’utilisateur.
2. Utilisez des dispositifs de serrage ou un autre
moyen pratique pour fixer et soutenir la pièce
sur une surface stable. Si vous la tenez avec la
main ou l’appuyez contre une partie du corps, la
pièce sera instable et vous risquez d’en perdre la
maîtrise.
3. Utilisez toujours des lunettes de protection. Des
lunettes ordinaires ou de soleil NE sont PAS des
lunettes de protection.
Modèle 4326 4327 4328 4329
Longueur de course 18 mm 18 mm 18 mm 18 mm
Type de lame Type B
Capacité
de coupe
max.
Bois 65 mm 65 mm 65 mm 65 mm
Acier
doux 6 mm 6 mm 6 mm 6 mm
Nombre de courses/
mn (min–1) 3 100 500 – 3 100 500 – 3 100 500 – 3 100
Longueur hors tout
217 mm
(Avec base d’acier) 217 mm (Avec base d’acier) 217 mm 223 mm
223 mm
(Avec base d’aluminium) 223 mm (Avec base d’aluminium)
Poids net
1,8 kg
(Avec base d’acier) 1,8 kg (Avec base d’acier) 1,8 kg 1,9 kg
1,9 kg
(Avec base d’aluminium) 1,9 kg (Avec base d’aluminium)
Niveau de sécurité /II

11
4. Attention aux clous. Avant l’utilisation, vérifiez la
présence de clous sur la pièce et, le cas échéant,
retirez-les.
5. Ne pas scier d’éléments dont le diamètre
dépasse la capacité de coupe de la scie.
6. Vérifiez s’il y a un espace suffisant sous la pièce
à travailler avant la coupe, afin que la lame ne
frappe pas le plancher, l’établi, etc.
7. Tenir fermement l’outil en main.
8. Vérifier que la lame n’est pas en contact avec
l’élément à scier avant de mettre la scie sau-
teuse en marche.
9. Ne jamais approcher les mains des organes
mobiles.
10. Ne pas laisser l’outil fonctionner tout seul. Ne le
mettre en marche que lorsque vous l’avez en
main.
11. Couper l’alimentation et attendre que la lame
soit complètement arrêtée avant de dégager la
lame d’un élément partiellement scié.
12. Ne jamais toucher directement la lame immédia-
tement après avoir scié en raison des risques de
brûlure.
13. Ne faites pas fonctionner inutilement l’outil sans
charge.
14. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter que la pous-
sière dégagée lors du travail ne soit inhalée ou
n’entre en contact avec la peau. Suivez les con-
signes de sécurité du fournisseur du matériau.
15. Utilisez toujours un masque antipoussières ou
un masque filtrant approprié au matériau à tra-
vailler et à l’outil utilisé.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
La MAUVAISE UTILISATION de l’outil ou l’ignorance
des consignes de sécurité indiquées dans ce manuel
d’instructions peut entraîner une blessure grave.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et débranché avant de l’ajuster ou de vérifier son fonctionnement.
Sélection du type de coupe (Pour les modèles 4328/4329) (Fig. 1)
L’outil peut effectuer des coupes orbitales ou des coupes en ligne droite (vers le haut et vers le bas). La coupe orbitale
lance la lame vers l’avant sur la course de coupe et améliore grandement la vitesse de coupe.
Pour modifier le type de coupe, tournez simplement le levier de sélection du type de coupe sur la position correspon-
dant au type de coupe voulu.
Reportez-vous au tableau pour sélectionner le type de coupe adéquat.
Interrupteur (Fig. 2)
ATTENTION :
• Avant de brancher l’outil, vérifiez toujours que la
gâchette fonctionne correctement et qu’elle revient sur
la position “OFF” quand vous la relâchez.
Pour mettre l’outil en marche, tirez simplement sur la
gâchette. Relâchez la gâchette pour l’arrêter.
Pour un sciage continu, tirez sur la gâchette et enfoncez
le bouton de blocage.
Pour arrêter l’outil quand il fonctionne en position blo-
quée, tirez à fond sur la gâchette puis relâchez-la.
Molette de réglage de la vitesse
(Pour les modèles 4327/4328/4329) (Fig. 3)
Vous pouvez régler la vitesse de l’outil sur toute valeur
comprise entre 500 et 3 100 courses par minute en tour-
nant la molette de réglage. La vitesse augmente quand
vous tournez la molette vers le chiffre 6, et elle diminue
quand vous tournez la molette vers le chiffre 1.
Pour sélectionner la vitesse qui convient en fonction du
matériau, voyez le tableau. Toutefois, la vitesse qui con-
vient peut varier en fonction du type ou de l’épaisseur du
matériau. En général, des vitesses rapides permettront
de couper les matériaux plus rapidement, mais cela
réduira la durée de service de la lame.
Position Type de coupe Applications
0Coupe en ligne droite Pour la coupe d’acier doux, d’acier inoxydable et de matériaux en plastique.
Pour des coupes nettes dans du bois et du contreplaqué.
ICoupe à petite orbite Pour la coupe d’acier doux, d’aluminium et de bois dur.
II Coupe à orbite moyenne Pour la coupe de bois et de contreplaqué.
Pour des coupes rapides dans de l’aluminium et de l’acier doux.
III Coupe à grande orbite Pour la coupe rapide de bois et de contreplaqué.

12
ATTENTION :
• Si l’outil est utilisé de manière continue à vitesse
réduite sur une période prolongée, le moteur sera sur-
chargé et chauffera.
• Vous ne pourrez pas tourner la molette de réglage de
la vitesse plus loin que le chiffre 6 et le chiffre 1. Ne la
tournez pas de force au-delà de ces chiffres, sinon elle
risque de ne plus fonctionner.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’effectuer tout travail dessus.
Pose et dépose de la lame de scie sauteuse
(Fig. 4 et 5)
ATTENTION :
• Enlevez toujours les copeaux et autres corps étrangers
qui adhèrent à la lame et/ou à la tige porte-lame.
Sinon, la lame risque de ne pas être suffisamment ser-
rée, ce qui pourrait provoquer de graves blessures.
• Ne touchez ni la lame ni la pièce travaillée immédiate-
ment après l’opération ; elles peuvent être extrême-
ment chaudes et brûler votre peau.
• Serrez toujours la lame fermement. Une lame mal ser-
rée risquerait de casser et d’entraîner une grave bles-
sure.
• Utilisez uniquement des lames de type B. L’utilisation
de lames de type autre que B risquerait de causer un
serrage insuffisant de la lame et d’entraîner une grave
blessure.
Pour installer la lame, desserrez le boulon sur le porte-
lame en tournant dans le sens contraire des aiguilles
d’une montre à l’aide de la clé hexagonale.
En orientant les dents de la lame vers l’avant, insérez la
lame à fond dans le porte-lame. Assurez-vous que le
bord arrière de la lame est bien aligné dans le rouleau.
Serrez ensuite le boulon en tournant dans le sens des
aiguilles d’une montre pour immobiliser la lame.
Pour retirer la lame, suivez la procédure d’installation en
sens inverse.
NOTE :
• Lubrifiez de temps en temps le galet.
Rangement de la clé hexagonale (Fig. 6)
Après l’utilisation de la clé hexagonale, rangez-la tel
qu’indiqué sur l’illustration pour éviter de la perdre.
Réglage du galet (Pour les modèles 4326/4327)
(Fig. 7)
Desserrez le boulon au dos de la base de l’outil à l’aide
de la clé hexagonale. Déplacez le guide de façon que le
galet rentre légèrement en contact avec la lame. Puis,
serrez le boulon pour fixer la base de l’outil et le guide.
NOTE :
• Lubrifiez de temps en temps le galet.
Protecteur (Fig.8)
ATTENTION :
• Portez toujours des lunettes de sécurité, même si l’outil
fonctionne avec le protecteur abaissé.
Abaissez le protecteur pour éviter que les copeaux ne
volent. Néanmoins, pour effectuer des coupes en biais, il
faudra le relever à fond.
UTILISATION
ATTENTION :
• Maintenez toujours la base de l’outil exactement au
niveau du matériau. Sinon, vous risquez de briser la
lame et de vous blesser grièvement.
• Faites avancer l’outil très lentement lors de la coupe de
courbes ou de spirales. Le fait de forcer l’outil peut
résulter en une surface de coupe oblique et entraîner le
bris de la lame.
Mettez l’outil en marche alors que la lame ne touche à
rien et attendez qu’elle ait atteint sa pleine vitesse. Puis,
amenez la base en contact avec le matériau à scier, et
déplacez normalement l’outil vers l’avant en suivant le
trait marqué préalablement. (Fig. 9)
Coupe en biseau
ATTENTION :
• Assurez-vous toujours que le contact est coupé et
l’outil débranché avant d’incliner la base de l’outil.
• Avant d’effectuer une coupe en biais, relevez complète-
ment le cache-poussière.
En inclinant la base de l’outil, vous pouvez effectuer des
coupes en biseau sur tout angle compris entre 0° et 45°
(vers la gauche ou la droite). (Fig. 10)
Desserrez le boulon qui se trouve à l’arrière de la base
de l’outil à l’aide de la clé hexagonale. Déplacez la base
de l’outil de façon que le boulon se trouve au centre de la
fente en forme de croix de la base de l’outil. (Fig. 11)
Inclinez la base de l’outil de façon à obtenir l’angle de
biseau voulu. L’angle de coupe en biseau est indiqué par
une graduation en degrés sur le bord du carter du moteur.
Serrez ensuite le boulon pour immobiliser la base.
(Fig. 12)
Sciage au ras d’un obstacle (Fig. 13)
Desserrez le boulon au dos de la base de l’outil à l’aide
de la clé hexagonale, et reculez la base de l’outil à fond
vers l’arrière. Puis, serrez le boulon pour fixer la base de
l’outil.
Découpes
Les découpes s’effectuent suivant deux méthodes, A ou
B.
A) Perçage d’un trou d’amorce
Pour les découpes internes sans entaille d’amorce
sur le bord du matériau, percez à trou d’amorce de
12 mm de diamètre ou plus. Insérez la lame dans ce
trou pour commencer la découpe. (Fig. 14)
Matériau à couper Chiffre de la molette
de réglage
Bois 5 – 6
Acier doux 3 – 6
Acier inoxydable 3 – 4
Aluminium 3 – 6
Matières plastiques 1 – 4

13
B) Attaque en plein bois
Vous n’aurez pas besoin de percer un trou d’amorce
ni de faire une entaille d’amorce si vous procédez
délicatement comme suit.
1. Inclinez l’avant de l’outil vers l’avant sur le bord
avant de la base, la lame étant placée juste au-
dessus de la surface du matériau. (Fig. 15)
2. Appuyez sur l’outil de façon que le bord avant de la
base ne bouge pas quand vous mettez l’outil en
marche, et abaissez lentement et délicatement
l’arrière de l’outil.
3. Lorsque la lame traverse le matériau, abaissez len-
tement la base de l’outil sur la surface du matériau.
4. Terminez la coupe normalement.
Finition des bords (Fig. 16)
Pour équarrir les bords ou faire des ajustements de
dimension, passez légèrement la lame sur les bords de
coupe.
Coupe de métal
Utilisez toujours un liquide de refroidissement (huile de
coupe) pour couper du métal. Sinon, la lame s’usera très
rapidement. Vous pouvez aussi enduire directement la
face intérieure du matériau de graisse, au lieu d’utiliser
un liquide de refroidissement.
Collecte de poussière (Fig. 17)
Pour travailler en toute propreté avec cet outil, raccordez-
le à un aspirateur Makita. Insérez le tuyau de l’aspirateur
dans l’orifice au dos de l’outil. Abaissez le cache-pous-
sière avant de commencer le travail.
NOTE :
• La collecte de poussière n’est pas possible avec les
coupes en biais.
Guide parallèle (accessoire en option)
ATTENTION :
• Assurez-vous toujours que le contact est coupé et
l’outil débranché avant d’installer ou de retirer des
accessoires.
1) Coupes droites (Fig. 18, 19, 20 et 21)
Pour couper régulièrement des largeurs égales ou
inférieures à 160 mm, utilisez le guide parallèle pour
obtenir des coupes rapides, nettes et droites.
Pour installer le guide parallèle, insérez-le dans l’ori-
fice rectangulaire situé sur le côté de la base de
l’outil, avec le guide parallèle tourné vers le bas.
Positionnez le guide parallèle à la largeur de coupe
voulue, puis vissez le boulon pour fixer le guide.
2) Coupes circulaires (Fig. 22, 23, 24 et 25)
Pour découper des arcs de cercle d’un rayon égal ou
inférieur à 170 mm, installez le guide parallèle
comme suit.
Insérez le guide parallèle dans l’orifice rectangulaire
situé sur le côté de la base de l’outil, avec le guide
parallèle tourné vers le haut. Insérez la goupille de
guide circulaire dans l’un des deux trous du guide de
garde. Vissez le boulon fileté sur la goupille pour
fixer la goupille.
Puis, positionnez le guide parallèle sur le rayon de
coupe voulu, et serrez le boulon pour fixer le guide.
Ensuite, faites glisser la base de l’outil à fond vers
l’avant.
NOTE :
• Utilisez toujours des lames No. B-17, B-18, B-26
ou B-27 pour découper des cercles ou des arcs de
cercle.
Dispositif anti-éclat pour base d’acier
(accessoire en option) (Fig. 26)
Vous pouvez utiliser le dispositif anti-éclat pour obtenir
des coupes sans fente. Pour installer le dispositif anti-
éclat, déplacez la base complètement vers l’avant et
insérez le dispositif entre les deux parties saillantes de la
base.
NOTE :
• L’utilisation du dispositif anti-éclat n’est pas possible
lors des coupes en biseau.
Dispositif anti-éclat pour base d’aluminium
(accessoire en option) (Fig. 27)
L’utilisation du dispositif anti-éclat permet d’obtenir des
coupes sans éclats. Pour l’installer, déplacez la base de
l’outil complètement vers l’avant, puis installez le disposi-
tif par l’arrière de la base de l’outil. Lorsque vous utilisez
la plaque de recouvrement, installez le dispositif anti-
éclat sur cette dernière.
ATTENTION :
• Vous ne pourrez pas utiliser le dispositif anti-éclat pour
les coupes en biais.
Plaque de recouvrement pour base d’aluminium
(accessoire en option) (Fig. 28)
Utilisez la plaque de recouvrement lors de la coupe des
matériaux décoratifs de placage, de plastique, etc. Cette
plaque protège contre les dommages les surfaces fragi-
les ou délicates. Installez-la par l’arrière de la base de
l’outil.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’y effectuer tout travail d’inspection
ou d’entretien.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’inspection et le remplacement des char-
bons, et tout autre travail d’entretien ou de réglage doi-
vent être effectués dans un centre de service Makita
agréé ou un centre de service de l’usine Makita, exclusi-
vement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION :
• Les accessoires ou pièces supplémentaires qui suivent
sont recommandés pour l’utilisation avec l’outil Makita
spécifié dans ce manuel. L’utilisation de tout autre
accessoire ou pièce supplémentaire peut comporter un
risque de blessure. Utilisez uniquement l’accessoire ou
la pièce supplémentaire dans le but spécifié.
Pour obtenir plus de détails sur ces accessoires, contac-
tez votre Centre d’Entretien local Makita.
• Lame de scie sauteuse
• Clé hexagonale 3
• Ensemble de guide parallèle (règle de guidage)
• Dispositif anti-éclat
• Tuyau (Pour l’aspirateur)
• Plaque de recouvrement (Pour outil avec base d’alumi-
nium)

14
DEUTSCH
Übersicht
1 Schnittbewegung-Umschalthebel
2 Schalter
3 Schalterarretierung
4 Hubzahl-Stellrad
5 Sägeblattaufnahme
6 Innensechskantschraube
7 Innensechskantschlüssel
8 Sägeblatt
9 Führungsrolle
10 Haken
11 Klemmstück
12 Grundplatte
13 Schutzhaube
14 Schnittlinie
15 Kante
16 Teilstriche
17 Vorbohrung
18 Schlauch
19 Typ mit Stahl-Grundplatte
20 Parallelanschlag
(führungslinealsatz)
21 Typ mit Aluminium-Grundplatte
22 Führungsfläche
23 Anschlagführung
24 Gewindeknopf
25 Stift
26 Spanreißschutz
27 Führungsschiene
28 Aluminium-Grundplatte
29 Gleitplatte
TECHNISCHE DATEN
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land
abweichen.
• Gewicht nach EPTA-Verfahren 01/2003
Vorgesehene Verwendung
Diese Maschine ist für das Sägen von Holz, Kunststoff
und Metall vorgesehen. Dank des umfangreichen Zube-
hör- und Sägeblattprogramms kann die Maschine für
viele Zwecke eingesetzt werden und eignet sich ideal für
Bogen- oder Kreisschnitte.
Netzanschluss
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Netzspannung angeschlossen werden und
arbeitet nur mit Einphasen-Wechselspannung. Sie ist
entsprechend den Europäischen Richtlinien doppelt
schutzisoliert und kann daher auch an Steckdosen ohne
Erdanschluss betrieben werden.
Sicherheitshinweise
Lesen und beachten Sie diese Hinweise, bevor Sie das
Gerät benutzen.
SPEZIELLE SICHERHEITSREGELN
GEB016-2
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für die Stichsäge abhalten. Wenn
Sie dieses Elektrowerkzeug auf unsichere oder
unsachgemäße Weise benutzen, können Sie schwere
Verletzungen erleiden.
1. Halten Sie das Elektrowerkzeug nur an den iso-
lierten Griffflächen, wenn Sie Arbeiten ausführen,
bei denen die Gefahr besteht, dass verborgene
Kabel oder das eigene Kabel kontaktiert werden.
Bei Kontakt mit einem Strom führenden Kabel kön-
nen die freiliegenden Metallteile des Elektrowerk-
zeugs ebenfalls Strom führend werden, so dass der
Benutzer einen elektrischen Schlag erleiden kann.
2. Verwenden Sie Klemmen oder eine andere prak-
tische Methode, um das Werkstück auf einer sta-
bilen Unterlage zu sichern und abzustützen.
Wenn Sie das Werkstück nur von Hand oder gegen
Ihren Körper halten, befindet es sich in einer instabi-
len Lage, die zum Verlust der Kontrolle führen kann.
Modell 4326 4327 4328 4329
Hubhöhe 18 mm 18 mm 18 mm 18 mm
Sägeblatttyp Typ B
Maximale
Schnitttiefe
Holz 65 mm 65 mm 65 mm 65 mm
Weichstahl 6 mm 6 mm 6 mm 6 mm
Hubzahl pro Minute (min–1) 3 100 500 – 3 100 500 – 3 100 500 – 3 100
Gesamtlänge
217 mm
(Typ mit Stahl-Grundplatte) 217 mm (Typ mit Stahl-Grundplatte)
217 mm 223 mm
223 mm
(Typ mit
Aluminium-Grundplatte)
223 mm
(Typ mit
Aluminium-Grundplatte)
Nettogewicht
1,8 kg
(Typ mit Stahl-Grundplatte) 1,8 kg (Typ mit Stahl-Grundplatte)
1,8 kg 1,9 kg
1,9 kg
(Typ mit
Aluminium-Grundplatte)
1,9 kg
(Typ mit
Aluminium-Grundplatte)
Sicherheitsklasse /II

15
3. Tragen Sie stets eine Sicherheits- oder Schutz-
brille. Eine gewöhnliche Brille oder Sonnenbrille
ist KEIN Ersatz für eine Sicherheitsbrille.
4. Schneiden Sie keine Nägel durch. Untersuchen
Sie das Werkstück auf Nägel, und entfernen Sie
diese vor der Bearbeitung.
5. Schneiden Sie keine übergroßen Werkstücke.
6. Vergewissern Sie sich vor dem Sägen, dass
genügend Freiraum hinter dem Werkstück vor-
handen ist, damit das Sägeblatt nicht gegen eine
harte Oberfläche, wie Fußboden, Werkbank
usw., stößt.
7. Halten Sie die Maschine sicher in der Hand.
8. Achten Sie stets darauf, dass das Sägeblatt
nicht das Werkstück berührt, bevor die Stich-
säge eingeschaltet wird.
9. Halten Sie während des Betriebs die Hände von
den sich bewegenden Teilen der Maschine fern.
10. Die Maschine nicht im eingeschalteten Zustand
aus der Hand legen. Die Benutzung ist nur in
handgehaltener Weise vorgesehen.
11. Das Sägeblatt erst dann vom Werkstück entfer-
nen, nachdem die Maschine abgeschaltet wurde
und das Sägeblatt zum Stillstand gekommen ist.
12. Berühren Sie weder Sägeblatt noch Werkstück
unmittelbar nach dem Schneiden; beide können
sehr heiß sein und Verbrennungen verursachen.
13. Lassen Sie das Werkzeug nicht unnötig im Leer-
lauf laufen.
14. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
15. Verwenden Sie stets die korrekte Staubschutz-
oder Atemmaske für das jeweilige Material und
die Anwendung.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
MISSBRAUCH oder Missachtung der Sicherheitsvor-
schriften in dieser Anleitung können schwere Verlet-
zungen verursachen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor jeder Einstellung oder Funktionsprüfung der Maschine stets, dass sie ausgeschaltet und
vom Stromnetz getrennt ist.
Wahl der Schnittbewegung (Für Modelle 4328/4329) (Abb. 1)
Diese Maschine kann mit Pendelhub oder Linearhub (gerade Auf-Ab-Bewegung) betrieben werden. Bei Pendelhub
wird das Sägeblatt im Schnitthub vorwärts geschoben, wodurch erheblich höhere Schnittgeschwindigkeiten möglich
sind.
Zum Umschalten der Schnittbewegung drehen Sie einfach den Umschalthebel auf die Position der gewünschten
Schnittbewegung.
Wählen Sie die geeignete Schnittbewegung anhand der Tabelle aus.
Schalterfunktion (Abb. 2)
VORSICHT:
• Überprüfen Sie vor dem Anschließen der Maschine an
das Stromnetz stets, ob der Schalter ordnungsgemäß-
funktioniert und beim Loslassen in die “AUS” -Stellung
zurückkehrt.
Zum Einschalten der Maschine einfach den Schalter
drücken. Zum Ausschalten den Schalter loslassen.
Für Dauerbetrieb den Schalter drücken, und dann die
Schalterarretierung hineindrücken.
Zum Ausrasten der Schalterarretierung den Elektronik-
schalter ganz hineindrücken und dann loslassen.
Hubzahl-Stellrad (Für Modelle 4327/4328/4329)
(Abb. 3)
Die Hubzahl kann durch Drehen des Hubzahl-Stellrads
zwischen 500 und 3.100 Hüben pro Minute eingestellt
werden. Auf dem Hubzahl-Stellrad sind die Positionen 1
(niedrigste Hubzahl) bis 6 (höchste Hubzahl) markiert.
Hinweise auf die richtige, werkstoffgerechte Hubzahl ent-
nehmen Sie der Tabelle. Die geeignete Hubzahl kann
jedoch je nach Art und Dicke des Werkstücks unter-
schiedlich sein. Höhere Hubzahlen ermöglichen im allge-
meinen schnelleres Sägen von Werkstücken, bewirken
aber auch eine Verkürzung der Lebensdauer des Säge-
blatts.
Position Schnittbewegung Anwendungen
0Geradlinige Schnittbewegung Zum Schneiden von Weichstahl, Edelstahl und Kunststoff.
Für saubere Schnitte in Holz und Sperrholz.
IKleiner Pendelhub Zum Schneiden von Weichstahl, Aluminium und Hartholz.
II Mittlerer Pendelhub Zum Schneiden von Holz und Sperrholz.
Für schnelles Schneiden von Aluminium und Weichstahl.
III Großer Pendelhub Für schnelles Schneiden von Holz und Sperrholz.

16
VORSICHT:
• Wird die Maschine über längere Zeitspannen im Dau-
erbetrieb mit niedriger Drehzahl betrieben, wird der
Motor überlastet und überhitzt.
• Das Hubzahl-Stellrad lässt sich nur bis zur Position 6
vor- und bis zur Position 1 zurückdrehen. Drehen Sie
es nicht gewaltsam über die Position 6 oder 1 hinaus,
weil sonst eine genaue Einstellung der Hubzahl nicht
mehr möglich ist.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.
Montage/Demontage des Sägeblatts
(Abb. 4 u. 5)
VORSICHT:
• Säubern Sie Sägeblatt und/oder Sägeblatthalter stets
von anhaftenden Spänen oder Fremdkörpern. Ande-
renfalls besteht die Gefahr, dass das Sägeblatt nicht
richtig sitzt, was zu schweren Verletzungen führen
kann.
• Vermeiden Sie eine Berührung des Sägeblatts oder
des Werkstücks unmittelbar nach der Bearbeitung, weil
sie dann noch sehr heiß sind und Hautverbrennungen
verursachen können.
• Ziehen Sie das Sägeblatt stets fest an. Unzureichen-
des Anziehen des Sägeblatts kann zu Sägeblattbruch
oder schweren Körperverletzungen führen.
• Verwenden Sie nur Sägeblätter des Typs B. Die Ver-
wendung von anderen Sägeblättern außer solchen des
Typs B verursacht unzureichende Befestigung des
Sägeblatts, was zu schweren Körperverletzungen füh-
ren kann.
Zum Montieren des Sägeblatts die Schraube am Säge-
blatthalter mit dem Inbusschlüssel durch Drehen entge-
gen dem Uhrzeigersinn lösen.
Das Sägeblatt mit den Zähnen nach vorn weisend bis
zum Anschlag in den Sägeblatthalter einführen. Verge-
wissern Sie sich, dass die Hinterkante des Sägeblatts in
der Rolle sitzt. Dann die Schraube zur Sicherung des
Sägeblatts im Uhrzeigersinn festziehen.
Zum Demontieren des Sägeblatts ist das Montageverfah-
ren umgekehrt anzuwenden.
HINWEIS:
• Schmieren Sie die Führungsrolle von Zeit zu Zeit.
Inbusschlüssel-Aufbewahrung (Abb. 6)
Der Inbusschlüssel kann an der in der Abbildung gezeig-
ten Stelle aufbewahrt werden, damit er nicht verloren
geht.
Einstellen der Führungsrolle
(Für Modelle 4326/4327) (Abb. 7)
Lösen Sie die Schraube auf der Rückseite der Grund-
platte mit dem Innensechskantschlüssel. Verschieben
Sie das Klemmstück, so dass die Rolle das Sägeblatt
leicht berührt. Ziehen Sie dann die Schraube zur Befesti-
gung von Grundplatte und Klemmstück an.
HINWEIS:
• Die Führungsrolle von Zeit zu Zeit schmieren.
Schutzhaube (Abb. 8)
VORSICHT:
• Tragen Sie stets eine Schutzbrille, wenn Sie die Stich-
säge mit abgesenkter Schutzhaube betreiben.
Senken Sie die Schutzhaube ab, um Herausfliegen von
Spänen zu verhüten. Zum Ausführen von Gehrungs-
schnitten muss sie jedoch ganz angehoben werden.
BETRIEB
VORSICHT:
• Setzen Sie die Grundplatte der Stichsäge stets flach
auf das Werkstück auf. Anderenfalls besteht die Gefahr
eines Sägeblattbruchs, was zu schweren Verletzungen
führen kann.
• Schieben Sie die Maschine beim Kurvenschneiden
oder Dekupieren sehr langsam vor. Gewaltsames Vor-
schieben der Maschine kann zu einer schiefen Schnitt-
fläche oder Sägeblattbruch führen.
Schalten Sie die Maschine ein, ohne dass das Sägeblatt
Kontakt hat, und warten Sie, bis sie ihre volle Hubzahl
erreicht. Setzen Sie die Grundplatte flach auf das Werk-
stück, und bewegen Sie die Maschine entlang der vorher
markierten Schnittlinie sachte vorwärts. (Abb. 9)
Gehrungsschnitte
VORSICHT:
• Vergewissern Sie sich vor dem Kippen der Grundplatte
stets, dass die Maschine ausgeschaltet und vom Netz
getrennt ist.
• Heben Sie die Schutzhaube bei Gehrungsschnitten bis
zum Anschlag.
Durch Neigen der Grundplatte können Gehrungsschnitte
in jedem Winkel zwischen 0° und 45° (links oder rechts)
ausgeführt werden. (Abb. 10)
Lösen Sie die Schraube an der Rückseite der Grund-
platte mit dem Inbusschlüssel. Verschieben Sie die
Grundplatte so, dass sich die Innensechskantschraube in
der Mitte des Kreuzschlitzes in der Grundplatte befindet.
(Abb. 11)
Neigen Sie die Grundplatte, bis der gewünschte Winkel
erreicht ist. Die Kante des Motorgehäuses kennzeichnet
den Neigungswinkel mit Teilstrichen. Dann die Schraube
zur Befestigung der Grundplatte festziehen. (Abb. 12)
Randnahe Schnitte (Abb. 13)
Lösen Sie die Innensechskantschraube an der Unter-
seite der Maschine und schieben Sie die Grundplatte bis
zum Anschlag zurück. Ziehen Sie anschließend die
Innensechskantschraube zur Befestigung der Grund-
platte wieder an.
Werkstoff Hubzahl-Einstellung
Holz 5 – 6
Weichstahl 3 – 6
Edelstahl 3 – 4
Aluminium 3 – 6
Kunststoff 1 – 4

17
Ausschnitte
Es gibt zwei Möglichkeiten A oder B, Ausschnitte durch-
zuführen.
A) Vorbohren
Bei Innenausschnitten ohne Zuführschnitt von einer
Kante aus machen Sie eine Vorbohrung von ca.
12 mm Durchmesser. Das Sägeblatt in diese Öffnung
einführen und mit dem Sägen beginnen. (Abb. 14)
B) Tauchschnitte
Um Schnitte ohne Vorbohren oder Zuführschnitt aus-
zuführen, gehen Sie wie folgt vor.
1. Die Stichsäge auf der Vorderkante der Grundplatte
kippen, so dass die Sägeblattspitze dicht über der
Oberfläche des Werkstücks liegt. (Abb. 15)
2. Druck auf die Stichsäge ausüben, damit die Vor-
derkante der Grundplatte nicht verrutscht, wenn
die Stichsäge eingeschaltet und das hintere Ende
langsam abgesenkt wird.
3. Sobald das Sägeblatt in das Werkstück eindringt,
die Grundplatte langsam auf die Oberfläche des
Werkstücks absenken.
4. Den Schnitt in gewohnter Weise beenden.
Bearbeitung von Kanten (Abb. 16)
Um Kanten nachzuarbeiten oder Maßkorrekturen vorzu-
nehmen, das Sägeblatt leicht an den Schnittkanten ent-
langführen.
Schneiden von Metall
Beim Schneiden von Metall stets ein geeignetes Kühlmit-
tel (Schneidöl) verwenden. Nichtbeachtung verursacht
erheblichen Verschleiß des Sägeblatts. Anstelle von
Kühlmittel kann auch die Unterseite des Werkstücks ein-
gefettet werden.
Staubabsaugung (Abb. 17)
Durch den Anschluss dieser Maschine an ein Absaugge-
rät wird staubarmes Arbeiten ermöglicht. Schließen Sie
den Schlauch eines Absauggerätes an den Absaugstut-
zen an. Senken Sie die Schutzhaube vor dem Betrieb ab.
HINWEIS:
• Bei Gehrungsschnitten ist keine Staubabsaugung mög-
lich.
Parallelanschlag (Sonderzubehör)
VORSICHT:
• Vergewissern Sie sich vor dem Montieren oder Demon-
tieren von Zubehör stets, dass die Maschine ausge-
schaltet und vom Netz getrennt ist.
1) Gerade Schnitte (Abb. 18, 19, 20 u. 21)
Bei wiederholtem Schneiden von Breiten kleiner als
160 mm gewährleistet der Parallelanschlag
schnelle, saubere und gerade Schnitte.
Führen Sie den Parallelanschlag in die rechteckige
Öffnung an der Seite der Grundplatte ein, so dass
die Anschlagführung nach unten gerichtet ist. Schie-
ben Sie den Parallelanschlag zur Position der
gewünschten Schnittbreite, und ziehen Sie dann die
Schraube zur Befestigung an.
2) Kreisschnitte (Abb. 22, 23, 24 u. 25)
Um Kreis- oder Bogenschnitte von weniger als
170 mm Radius durchzuführen, montieren Sie den
Parallelanschlag wie folgt.
Führen Sie den Parallelanschlag in die rechteckige
Öffnung an der Seite der Grundplatte ein, so dass
die Anschlagführung nach oben gerichtet ist. Setzen
Sie den Dorn des Kreisschneiders in eine der bei-
den Bohrungen in der Anschlagführung ein, und
sichern Sie ihn mit dem Gewindeknopf.
Schieben Sie nun den Parallelanschlag zu dem
gewünschten Schnittradius, und ziehen Sie die
Schraube zur Befestigung an. Schieben Sie dann
die Grundplatte der Maschine ganz nach vorn.
HINWEIS:
• Verwenden Sie stets die Sägeblätter Nr. B-17, B-18,
B-26 oder B-27 für kreis- oder bogenförmige
Schnitte.
Splitterschutz für Stahl-Grundplatte
(Sonderzubehör) (Abb. 26)
Für splitterfreie Schnitte kann der Splitterschutz verwen-
det werden. Zum Montieren des Splitterschutzes die
Grundplatte ganz nach vorn schieben, und die Vorrich-
tung zwischen die zwei Vorsprünge der Grundplatte ein-
führen.
HINWEIS:
• Bei der Durchführung von Neigungsschnitten kann der
Splitterschutz nicht verwendet werden.
Splitterschutz für Aluminium-Grundplatte
(Sonderzubehör) (Abb. 27)
Um splitterfreie Schnitte auszuführen, empfiehlt sich die
Verwendung des Spanreißschutzes. Schieben Sie die
Grundplatte bis zum Anschlag nach vorne, und montie-
ren Sie den Spanreißschutz von der Unterseite der
Grundplatte. Wenn Sie die Gleitplatte verwenden, mon-
tieren Sie den Spanreißschutz auf die Gleitplatte.
VORSICHT:
• Bei Gehrungsschnitten kann der Spanreißschutz nicht
verwendet werden.
Abdeckplatte für Aluminium-Grundplatte
(Sonderzubehör) (Abb. 28)
Verwenden Sie die Gleitplatte zum Schneiden von deko-
rativen Furnieren, Kunststoffen usw. Sie schützt empfind-
liche oder feine Oberflächen vor Beschädigung. Passen
Sie die Gleitplatte auf die Unterseite der Grundplatte.
WARTUNG
VORSICHT:
• Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine aus-
zuschalten und vom Stromnetz zu trennen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts aufrechtzuerhalten, sollten Reparaturen, Über-
prüfung und Austausch der Kohlebürsten und andere
Wartungs- oder Einstellarbeiten nur von Makita-Kunden-
dienstzentren unter ausschließlicher Verwendung von
Makita-Originalersatzteilen ausgeführt werden.

18
ZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine
Verletzungsgefahr darstellen. Verwenden Sie Zubehör-
teile oder Vorrichtungen nur für ihren vorgesehenen
Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser
Zubehörteile benötigen, wenden Sie sich bitte an
Ihre Makita-Kundendienststelle.
• Sägeblatt
• Inbusschlüssel 3
• Parallelanschlagsatz (führungslinealsatz)
• Spanreißschutz
• Schlauch (Für Staubsauger)
• Gleitplatte (Für Typ mit Aluminium-Grundplatte)

19
ITALIANO
Visione generale
1 Leva di cambio modo di taglio
2 Grilletto interruttore
3 Bottone di bloccaggio
4 Ghiera di regolazione velocità
5Portalama
6 Bullone
7 Chiave esagonale
8Lama
9 Rullino
10 Gancio
11 Fermo
12 Base
13 Coperchio antipolvere
14 Linea di taglio
15 Bordo
16 Graduazioni
17 Foro iniziale
18 Manicotto
19 Tipo base acciaio
20 Guida pezzo (righello di guida)
21 Tipo base alluminio
22 Guida laterale
23 Guida riparo
24 Pomello filettato
25 Perno
26 Dispositivo antischeggiamento
27 Sporgenze
28 Base alluminio
29 Piastra di protezione
DATI TECNICI
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• I dati tecnici potrebbero differire a seconda del paese di
destinazione del modello.
• Peso in base alla procedura EPTA 01/2003
Utilizzo previsto
L’utensile va usato per il taglio di legno, plastica e mate-
riali metallici. Grazie alla vasta gamma di accessori e
lame, l’utensile può essere usato in svariate applicazioni
ed è particolarmente adatto per praticare tagli curvi o cir-
colari.
Alimentazione
L’utensile deve essere collegato ad una presa di corrente
con la stessa tensione indicata sulla targhetta del nome,
e può funzionare soltanto con la corrente alternata
monofase. Esso ha un doppio isolamento in osservanza
alle norme europee, per cui può essere usato con le
prese di corrente sprovviste della messa a terra.
Consigli per la sicurezza
Per la vostra sicurezza, riferitevi alle accluse istruzioni
per la sicurezza.
SPECIFICHE REGOLE DI SICUREZZA
GEB016-2
NON lasciare che la comodità o la familiarità con il
prodotto (acquisita con l’uso ripetuto) sostituisca la
stretta osservanza delle norme di sicurezza per il
seghetto alternativo. Se si usa questo utensile elet-
trico in modo insicuro o sbagliato, c’è pericolo di seri
infortuni.
1. Tenere l’utensile elettrici per le superfici di presa
isolate quando si eseguono operazioni in cui
l’utensile da taglio potrebbe fare contatto con fili
elettrici nascosti o con il suo stesso cavo di ali-
mentazione. Se l’utensile da taglio entra in contatto
con un filo elettrico “sotto tensione” mette “sotto ten-
sione” le parti metalliche esposte dell’utensile,
dando una scossa all’operatore.
2. Usare morse od altri modi pratici per fissare e
supportare il pezzo su una superficie stabile. Se
lo si tiene in mano o contro il proprio corpo, il pezzo
diventa instabile e potrebbe causare la perdita di
controllo.
3. Usare sempre occhiali di sicurezza o occhialoni.
I normali occhiali o gli occhiali da sole NON
sono occhiali di sicurezza.
4. Evitare di tagliare chiodi. Prima di iniziare la
lavorazione, ispezionare il pezzo ed estrarne i
chiodi eventualmente presenti.
Modello 4326 4327 4328 4329
Lunghezza corsa 18 mm 18 mm 18 mm 18 mm
Tipo lama Tipo B
Capacità
massima di
taglio
Legno 65mm 65mm 65mm 65mm
Acciaio
dolce 6 mm 6 mm 6 mm 6 mm
Corse al minuto (min–1) 3.100 500 – 3.100 500 – 3.100 500 – 3.100
Lunghezza totale
217 mm
(Tipo base acciaio) 217 mm (Tipo base acciaio) 217 mm 223 mm
223 mm
(Tipo base alluminio) 223 mm (Tipo base alluminio)
Peso netto
1,8 kg
(Tipo base acciaio) 1,8 kg (Tipo base acciaio) 1,8 kg 1,9 kg
1,9 kg
(Tipo base alluminio) 1,9 kg (Tipo base alluminio)
Classe di sicurezza /II

20
5. Non tagliare pezzi che superano la capacità
dell’utensile.
6. Accertare che dietro il pezzo da tagliare vi sia
uno spazio libero sufficiente a consentire che la
lama non colpisca il pavimento, il banco di
lavoro, ecc.
7. Tenere l’utensile ben saldo.
8. Assicurarsi che la lama non sia a contatto con il
pezzo da lavorare prima di mettere in moto
l’utensile.
9. Tenere le mani lontano da parti in movimento.
10. Non lasciare l’utensile in moto a vuoto. Mettere
in moto solamente quando si tiene l’utensile
bene stretto in mano.
11. Prima di ritirare la lama dal pezzo in lavorazione
staccare la corrente ed aspettare che la lama si
fermi completamente.
12. Non toccare la lama o il pezzo in lavorazione
subito dopo l’operazione; potrebbero essere
estremamente caldi e causare ustioni.
13. Non far funzionare inutilmente l’utensile a vuoto.
14. Alcuni materiali contengono sostanze chimiche
che potrebbero essere tossiche. Fare attenzione
per evitare l’inalazione o il contatto con la pelle.
Osservare le precauzioni del produttore del
materiale.
15. Usare sempre la mascherina antipolvere/respira-
tore adatti al materiale e all'applicazione con cui
si lavora.
CONSERVATE QUESTE ISTRUZIONI.
ATTENZIONE:
L’utilizzo SBAGLIATO o la mancata osservanza delle
norme di sicurezza di questo manuale di istruzioni
potrebbero causare lesioni serie.
DESCRIZIONE DEL FUNZIONAMENTO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di regolarlo o di controllare il suo
funzionamento.
Selezione del modo di taglio (Modelli 4328/4329) (Fig. 1)
Questo utensile può essere fatto funzionare nel modo di taglio orbitale o in linea retta (su e giù). Il modo di taglio orbi-
tale spinge la lama in avanti nella corsa di taglio e aumenta grandemente la velocità di taglio.
Per cambiare il modo di taglio, girare semplicemente la leva di cambio modo di taglio sulla posizione di taglio deside-
rata.
Per selezionare l’azione di taglio appropriata, vedere la tabella.
Funzionamento dell’interruttore (Fig. 2)
ATTENZIONE:
• Prima di collegare l’utensile alla rete, accertarsi sem-
pre che il grilletto interruttore funzioni correttamente e
che torni sulla posizione “OFF” quando viene rilasciato.
Per mettere in moto l’utensile, schiacciare semplice-
mente il grilletto interruttore. Rilasciarlo per fermarlo.
Per il funzionamento continuo, schiacciare il grilletto
interruttore e spingere poi dentro il bottone di bloccaggio.
Per fermare l’utensile dalla posizione di bloccaggio,
schiacciare completamente il grilletto interruttore e rila-
sciarlo.
Ghiera di regolazione velocità
(Modelli 4327/4328/4329) (Fig. 3)
La velocità dell’utensile può essere regolata liberamente
tra i 500 e i 3.100 giri al minuto girando la ghiera di rego-
lazione. Le velocità più alte si ottengono girando la ghiera
nella direzione del numero 6, e quelle più basse giran-
dola nella direzione del numero 1.
Per selezionare la velocità corretta per il pezzo da
tagliare, riferirsi alla tabella. La velocità appropriata
potrebbe però differire secondo il tipo e lo spessore del
pezzo da lavorare. Generalmente, le velocità più alte
consentono di tagliare i pezzi da lavorare più veloce-
mente, ma in questo modo la vita di servizio della lama si
riduce.
Posizione Modo di taglio Applicazioni
0Linea retta Per tagliare l’acciaio dolce, l’acciaio inossidabile e la plastica.
Per il taglio pulito del legno e del compensato.
IOrbita piccola Per tagliare l’acciaio dolce, l’alluminio e il legno duro.
II Orbita media Per tagliare il legno e il compensato.
Per tagliare velocemente l’alluminio e l’acciaio dolce.
III Orbita grande Per tagliare velocemente il legno e il compensato.
