Makita BJS161 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Cordless Metal Shear
Cisaille sans Fil
Cizalla Inalámbrica para Metal
BJS161
BJS101
010096

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model BJS161 BJS101
Steel up to 400 N/mm21.6 mm (16 ga.) 1.0 mm (20 ga.)
Steel up to 600 N/mm21.2 mm (18 ga.) 0.7 mm (23 ga.)
Max. cutting capacities
Aluminum up to 200 N/mm22.5 mm (13 ga.) 2.5 mm (12 ga.)
Min. cutting radius 250 mm (5-7/8") 30 mm (1-3/16")
Strokes per minute 4300/min
Overall length 362 mm (14-1/4") 364 mm (14-3/8")
Net weight 2.0 kg (4.4 lbs)
Rated voltage D.C. 18V
Standard battery cartridge BL1830
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
GEA002-3
GENERAL SAFETY RULES
WARNING! Read all instructions. Failure to follow all
instructions listed below may result in electric shock, fire
and/or serious injury. The term "power tool" in all of the
warnings listed below refers to your mains-operated
(corded) power tool or battery-operated (cordless) power
tool.
SAVE THESE INSTRUCTIONS.
Work area safety
1. Keep work area clean and well lit. Cluttered and
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
10. Use safety equipment. Always wear eye
protection. Safety equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will
reduce personal injuries.
11. Avoid accidental starting. Ensure the switch is
in the off-position before plugging in. Carrying
power tools with your finger on the switch or
plugging in power tools that have the switch on
invites accidents.
12. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
13. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
14. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes,
jewellery or long hair can be caught in moving
parts.

3
15. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly used.
Use of these devices can reduce dust-related
hazards.
Power tool use and care
16. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
17. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
18. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
19. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
20. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tools operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
21. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
22. Use the power tool, accessories and tool bits
etc. in accordance with these instructions and
in the manner intended for the particular type
of power tool, taking into account the working
conditions and the work to be performed. Use
of the power tool for operations different from
those intended could result in a hazardous
situation.
Battery tool use and care
23. Ensure the switch is in the off position before
inserting battery pack. Inserting the battery pack
into power tools that have the switch on invites
accidents.
24. Recharge only with the charger specified by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of fire
when used with another battery pack.
25. Use power tools only with specifically
designated battery packs. Use of any other
battery packs may create a risk of injury and fire.
26. When battery pack is not in use, keep it away
from other metal objects like paper clips, coins,
keys, nails, screws, or other small metal
objects that can make a connection from one
terminal to another. Shorting the battery
terminals together may cause burns or a fire.
27. Under abusive conditions, liquid may be
ejected from the battery, avoid contact. If
contact accidentally occurs, flush with water.
If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery may
cause irritation or burns.
Service
28. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
29. Follow instruction for lubricating and
changing accessories.
30. Keep handles dry, clean and free from oil and
grease.
GEB027-1
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to shears safety rules. If you use this tool unsafely
or incorrectly, you can suffer serious personal
injury.
1. Hold the tool firmly.
2. Secure the workpiece firmly.
3. Keep hands away from moving parts.
4. Edges and chips of the workpiece are sharp.
Wear gloves. It is also recommended that you
put on thickly bottomed shoes to prevent
injury.
5. Do not put the tool on the chips of the
workpiece. Otherwise it can cause damage
and trouble on the tool.
6. Do not leave the tool running. Operate the tool
only when hand-held.
7. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
8. Do not touch the blade or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
9. Avoid cutting electrical wires. It can cause
serious accident by electric shock.
SAVE THESE INSTRUCTIONS.

4
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
USD301-1
Symbols
The followings show the symbols used for tool.
･volts
･direct current
･no load speed
･revolutions or reciprocation per minute
ENC007-4
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
flow, overheating, possible burns and
even a breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use dropped or struck battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.

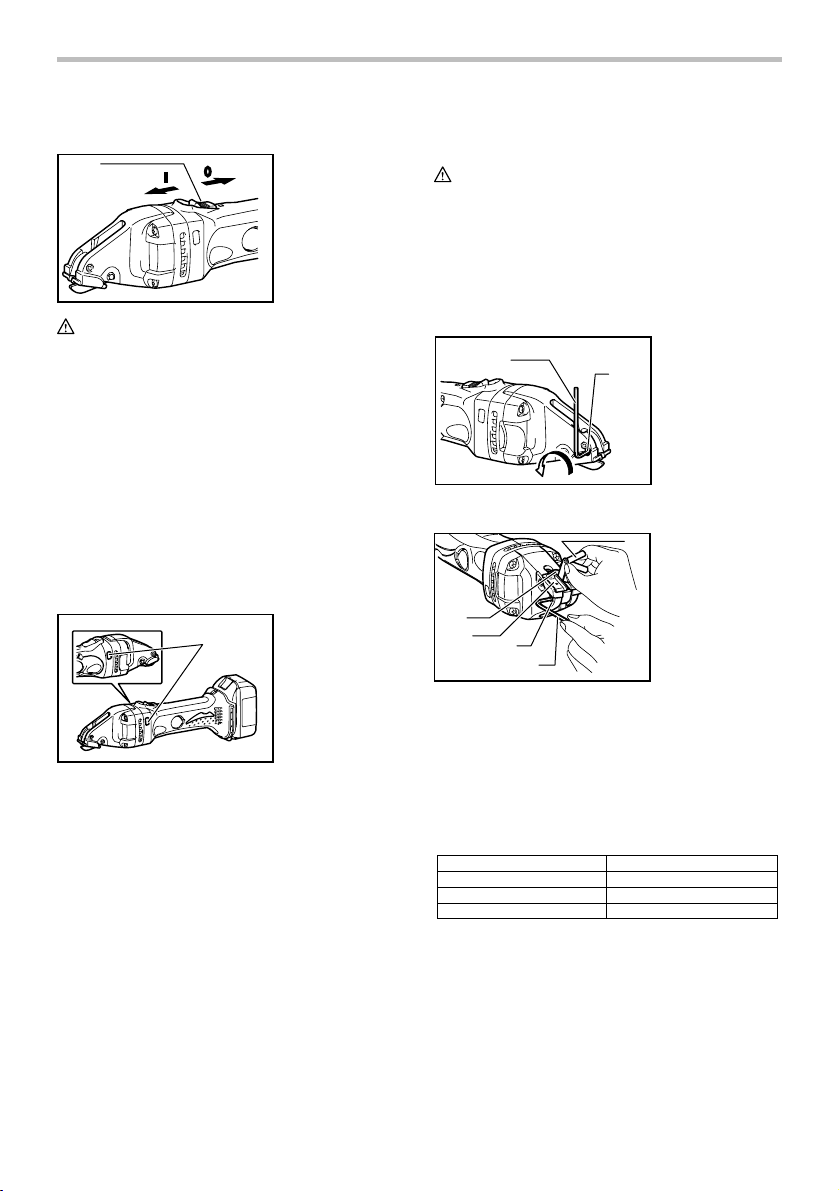

Installing or removing battery cartridge
1
2
3
010097
• Always switch off the tool before insertion or
removal of the battery cartridge.
• To remove the battery cartridge, withdraw it from
the tool while sliding the button on the front of the
cartridge.
• To insert the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If you can
see the red part on the upper side of the button, it
is not locked completely. Insert it fully until the red
part cannot be seen. If not, it may accidentally fall
out of the tool, causing injury to you or someone
around you.
• Do not use force when inserting the battery
cartridge. If the cartridge does not slide in easily, it
is not being inserted correctly.
1. Button
2. Red part
3. Battery cartridge

5
Switch action
1
010088
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch lever actuates
properly and returns to the "OFF" position when
the rear of the switch lever is depressed.
• Switch can be locked in "ON" position for ease of
operator comfort during extend use. Apply caution
when locking tool in "OFF" position and maintain
firm grasp on tool.
To start the tool, slide the switch lever toward the "I
(ON)" position. For continuous operation, press the front
of the switch lever to lock it.
To stop the tool, press the rear of the switch lever, then
slide it toward the "O (OFF)" position.
Indication lamp with multi function
1
010100
Indication lamps are located in two positions.
−Battery cartridge replacing signal
−When the battery power is almost used up
during operation, the red lamp lights up and
the tool stops immediately. Replace the
battery with fully charged one when the red
lamp lights up.
−Accidental re-start preventive function
−Even if the battery cartridge is inserted on the
tool with the slide switch in the "I (ON)"
position, the tool does not start. At this time,
the lamp flickers slowly and this shows that
the accidental re-start preventive function is
at work.
−To start the tool, first slide the slide switch
toward the "O (OFF)" position and then slide
it toward the "I (ON)" position.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Adjusting the blade clearance
For BJS161 only
Adjust the clearance between the side blade and the
center blade according to the thickness of the workpiece.
1
2
010085
First use a hex wrench to loosen the screw.
1
2
3
4
5
010086
Then use the hex wrench to adjust the clearance by
tightening or loosening the bolt. There may be a slight
difference between clearance of both sides of the center
blade.
Check the smaller clearance with the thickness gauge
and adjust it.
When using the thickness gauge to adjust the blade
clearance, refer to the table.
Workpiece thickness (mm) Marking on thickness gauge
Less than 0.8 0.5
0.8 - 1.3 1.0
More than 1.3 1.5
006428
After adjusting the clearance, tighten the screw securely.
1. Center blade
2. Thickness
gauge
3. Side blade
4. Hex wrench
5. Hex socket head
bolt
1. Hex wrench
2. Screw
1. Indicating lamp
1. Switch lever

6
Storing hex wrench
1
010087
Store the hex wrench as shown in the figure when not in
use.
OPERATION
Lubrication
1
2
3
010084
Before operation, lubricate the contact point of the
center blade and the pin. To keep good cutting
performance, also use a cutting lubricant from time to
time during operation.

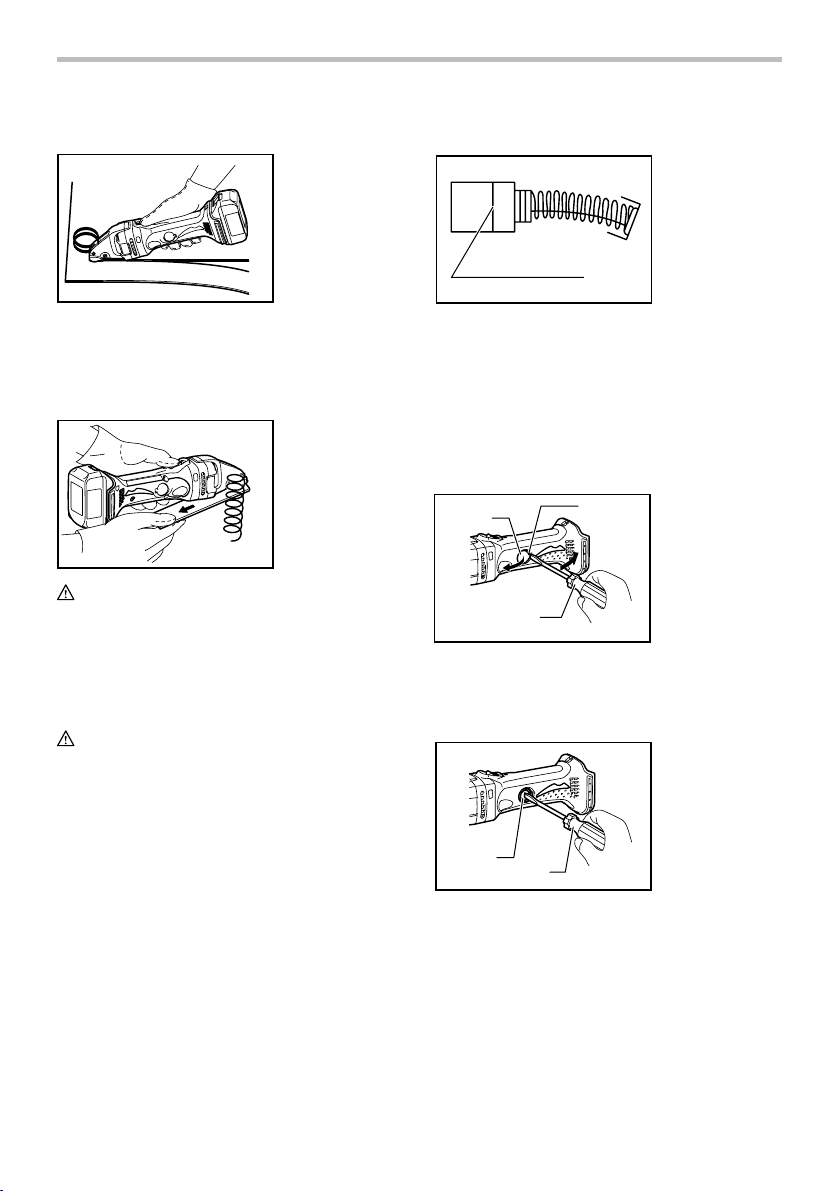

OPERATION
010098
Turn the tool on and set front ends of the side blades on
the workpiece. Now simply move the tool forward,
keeping the side blades flush with the workpiece surface.
010099
CAUTION:
• When cutting a small portion of the workpiece, you
may have difficulty completing the end of the cut. In
that case, try to cut it again, pulling the workpiece
back slightly.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
NOTICE:
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.
The tool and its air vents have to be kept clean.
Regularly clean the tool's air vents or whenever the
vents start to become obstructed.
Replacing carbon brushes
1
001145
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Insert the top end of slotted bit screwdriver into the notch
in the tool and remove the holder cap cover by lifting it
up.
1
2
3
010092
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
1. Brush holder
cover
2. Notch
3. Screwdriver
1. Limit mark
1. Oil supply
2. Center blade
3. Pin
1. Hex wrench

7
1
2
010093
Reinstall the holder cap cover on the tool.
Replacing blades
The service life of the blades varies in terms of the
workpiece to be cut. The following reference tables
indicate the approximate service life of the blades.
When the blades become dull, ask Makita Authorized
Service Centers to replace the blades.
For BJS161
MaterialCutting thickness
(mm)
Lifeof blades
(m)
Mild steel plate 2001.6
1.2
Stainless steel plate 150
Aluminum plate 4002.5
(SPCC)
(SUS304)
(A-5052)
010094
For BJS101
Material Cutting thickness
(mm)
Life ofblades
(m)
Mildsteel plate 1201.0
0.7
Stainless steel plate 50
(SPCC)
(SUS304)
010739
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Thickness gauge
• Center blade
• Side blade R
• Side blade L
• Hex wrench
• Various type of Makita genuine batteries and
chargers
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1
1. Brush holder
cap
2. Screwdriver

8
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle BJS161 BJS101
Acier jusqu’à 400 N/mm21,6 mm (16 ga.) 1,0 mm (20 ga.)
Acier jusqu’à 600 N/mm21,2 mm (18 ga.) 0,7 mm (23 ga.)
Capacités de coupe max.
Aluminium jusqu'à 200 N/mm22,5 mm (13 ga.) 2,5 mm (12 ga.)
Rayon de coupe min. 250 mm (5-7/8") 30 mm (1-3/16")
Nombre d'impacts par minutes 4 300 /min
Longueur totale 362 mm (14-1/4") 364 mm (14-3/8")
Poids net 2,0 kg (4,4 lbs)
Tension nominale C.C. 18 V
Batterie standard BL1830
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les caractéristiques techniques et la batterie peuvent varier suivant les pays.
• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003
GEA002-3
Règles de sécurité générales
AVERTISSEMENT! Veuillez lire l'ensemble des
présentes instructions. Il y a risque de choc électrique,
d'incendie et/ou de blessure grave si toutes les
instructions énumérées ci-dessous ne sont pas
respectées. Le terme ≪outil électrique≫qui figure sur
tous les avertissements énumérés ci-dessous fait
référence à un outil électrique branché sur une prise de
courant (par un cordon d'alimentation) ou alimenté par
batterie (sans fil).
CONSERVEZ CE MODE
D'EMPLOI.
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées et
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues
vous réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou
débrancher l'outil électrique. Maintenez le
cordon à l'écart des sources de chaleur, de
l'huile, des objets à bords tranchants et des
pièces en mouvement. Le risque de choc
électrique est plus élevé lorsque les cordons sont
endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
Sécurité personnelle
9. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous
utilisez un outil électrique. Évitez d'utiliser un
outil électrique si vous êtes fatigué ou si vous
avez pris une drogue, de l'alcool ou un
médicament. Un moment d'inattention pendant
l'utilisation d'un outil électrique peut entraîner une
grave blessure.

9
10. Utilisez des dispositifs de sécurité. Portez
toujours un protecteur pour la vue. Les risques
de blessure seront moins élevés si vous utilisez
des dispositifs de sécurité tels qu'un masque
antipoussières, des chaussures à semelle
antidérapante, une coiffure résistante ou une
protection d'oreilles.
11. Prévenez tout démarrage accidentel.
Assurez-vous que l'interrupteur est en
position d'arrêt avant de brancher l'outil. Vous
ouvrez la porte aux accidents si vous transportez
les outils électriques avec le doigt sur
l'interrupteur ou les branchez alors que
l'interrupteur est en position de marche.
12. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
13. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
14. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
15. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation de
tels accessoires permet de réduire les risques liés
à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
16. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique
adéquat et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et de façon plus sécuritaire.
17. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un danger
et doit être réparé.
18. Débranchez la fiche de la source
d'alimentation et/ou retirez le bloc-piles de
l'outil électrique avant d'effectuer tout réglage,
de changer un accessoire ou de ranger l'outil
électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
19. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
20. Veillez à l'entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu'aucune pièce
n'est cassée et que l'outil électrique n'a subi
aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites réparer
l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
21. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
22. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions et de la façon prévue pour ce type
particulier d'outil électrique, en tenant compte
des conditions de travail et du type de travail à
effectuer. L'utilisation d'un outil électrique à des
fins autres que celles prévues peut entraîner une
situation dangereuse.
Utilisation et entretien des outils alimentés par
batterie
23. Avant d'insérer le bloc-piles, assurez-vos que
l'interrupteur est en position d'arrêt. Vous
ouvrez la porte aux accidents si vous insérez le
bloc-piles dans un outil électrique dont
l'interrupteur est en position de marche.
24. Pour recharger, utilisez uniquement le
chargeur spécifié par le fabricant. L'utilisation
d'un chargeur conçu pour un type donné de
bloc-piles comporte un risque d'incendie lorsqu'il
est utilisé avec un autre type de bloc-piles.
25. N'utilisez un outil électrique qu'avec le
bloc-piles conçu spécifiquement pour cet outil.
Il y a risque de blessure ou d'incendie si un autre
bloc-piles est utilisé.
26. Lorsque vous n'utilisez pas le bloc-piles,
rangez-le à l'écart des objets métalliques tels
que trombones, pièces de monnaie, clés,
clous, vis ou autres petits objets métalliques
qui risquent d'établir une connexion entre les
bornes. La mise en court-circuit des bornes de
batterie peut causer des brûlures ou un incendie.
27.
Dans des conditions d'utilisation inadéquates
de la batterie, il peut y avoir fuite d'électrolyte.

10
Le cas échéant, évitez tout contact avec ce
liquide. En cas de contact accidentel, rincez
avec beaucoup d'eau. Si le liquide pénètre
dans vos yeux, il faut aussi consulter un
médecin.
L'électrolyte qui s'échappe de la batterie
peut causer des démangeaisons ou des brûlures.
Réparation
28. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera
ainsi assuré.
29. Suivez les instructions de lubrification et de
changement des accessoires.
30. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
GEB027-1
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
NE vous laissez PAS tromper (au fil d'une utilisation
répétée) par un sentiment d'aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent les
cisailles. Si vous n'utilisez pas cet outil de façon
sûre et adéquate, vous courez un risque de blessure
grave.
1. Tenez l'outil fermement.
2. Fixez la pièce à travailler solidement.
3. Gardez vos mains éloignées des pièces
mobiles.
4. Les bords et les copeaux de la pièce à
travailler sont coupants. Portez des gants. Il
est également recommandé de porter des
chaussures à semelle épaisse pour prévenir
les blessures.
5. Ne déposez pas l'outil sur les copeaux de la
pièce. Sinon, l'outil risque d'être endommagé
et de mal fonctionner.
6. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
7. Adoptez toujours une position de travail vous
assurant d'un bon équilibre.
Assurez-vous qu'il n'y a personne plus bas
lorsque vous utilisez l'outil en position élevée.
8. Ne touchez ni la lame ni la pièce
immédiatement après la coupe. Elles risquent
d'être extrêmement chaudes et de vous brûler
la peau.
9. Prenez garde de couper des fils électriques. Il
peut en résulter un grave accident par choc
électrique.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l'outil ou
l'ignorance des consignes de sécurité du présent
manuel d'instructions peuvent entraîner une grave
blessure.
USD301-1
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･courant continu
･vitesse à vide
･tours ou alternances par minute
ENC007-4
CONSIGNES DE SÉCURITÉ
IMPORTANTES
POUR LA BATTERIE
1. Avant d'utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) à
l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux,
rincez-les à l'eau claire et consultez
immédiatement un médecin. Il y a risque de
perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun
matériau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d'autres objets
métalliques, par exemple des clous, des
pièces de monnaie, etc.
(3) N'exposez pas la batterie à l'eau ou à la
pluie.
Un court-circuit de la batterie pourrait
provoquer un fort courant, une surchauffe,
parfois des brûlures et même une panne.

11
6. Ne rangez pas l'outil ou la batterie dans des
endroits où la température risque d'atteindre
ou de dépasser 50 ﾟC (122 ﾟF).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Prenez garde d'échapper ou de heurter la
batterie.
9. N'utilisez pas une batterie tombée ou heurtée.
CONSERVEZ CE MODE
D'EMPLOI.
Conseils pour obtenir la durée de service
maximale de la batterie
1. Rechargez la batterie avant qu'elle ne soit
complètement déchargée.
Arrêtez toujours l'outil et rechargez la batterie
quand vous remarquez que la puissance de
l'outil diminue.
2. Ne rechargez jamais une batterie
complètement chargée.
La surcharge réduit la durée de service de la
batterie.
3. Rechargez la batterie à une température
ambiante comprise entre 10 ﾟC et 40 ﾟC (50 ﾟ
F - 104 ﾟF). Si la batterie est chaude, laissez-la
refroidir avant de la recharger.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que sa batterie est retirée avant de l'ajuster ou
de vérifier son fonctionnement.
Installation ou retrait de la batterie
1
2
3
010097
• Mettez toujours l'outil hors tension avant d'insérer
ou de retirer la batterie.
• Pour retirer la batterie, sortez-la de l'outil tout en
faisant glisser le bouton à l'avant de la batterie.
• Pour insérer la batterie, alignez sa languette sur
l'entaille qui se trouve à l'intérieur du carter, puis
glissez la batterie pour la mettre en place.
Insérez-la toujours bien à fond, jusqu'à ce qu'elle
se verrouille en émettant un léger clic. Si vous
pouvez voir la partie rouge de la face supérieure
du bouton, la batterie n'est pas parfaitement
verrouillée. Insérez-la à fond, jusqu'à ce que la
partie rouge ne soit plus visible. Sinon, elle risque
de tomber accidentellement de l'outil, en vous
blessant ou en blessant une personne se trouvant
près de vous.
• N'appliquez pas une force excessive lors de
l'insertion de la batterie. Si la batterie ne glisse pas
aisément, c'est qu'elle n'est pas insérée
correctement.
Interrupteur
1
010088
ATTENTION:
• Avant d'insérer la batterie dans l'outil, vérifiez
toujours que la gâchette fonctionne correctement
et qu'elle revient en position ≪OFF ≫quand vous
en relâchez l'arrière.
• Il est possible de verrouiller la gâchette sur ≪ON ≫
pour faciliter le travail de l'opérateur lors d'une
utilisation prolongée. Faites attention lorsque vous
verrouillez l'outil en position ≪OFF ≫et tenez-le
fermement.
Pour démarrer l'outil, faites glisser la gâchette sur la
position "I (ON)". Pour un fonctionnement continu,
appuyez sur l'avant de la gâchette pour la verrouiller.
Pour arrêter l'outil, appuyez sur l'arrière de la gâchette,
puis faites-la glisser sur la position "O (OFF)".
1. Levier
d'interrupteur
1. Bouton
2. Partie rouge
3. Batterie

12
Témoin d'indication à fonctions multiples
1
010100
Les témoins d'indication se trouvent en deux positions.
−Signal de remplacement de la batterie
−Si, en cours d'utilisation, la batterie est
presque épuisée, le témoin rouge s'allume et
l'outil s'arrête immédiatement. Quand cela se
produit, remplacez la batterie par une autre,
entièrement rechargée.
−Fonction de prévention du redémarrage
accidentel
−L'outil ne démarre pas même si la batterie y
est insérée et que l'interrupteur à glissière se
trouve en position "I" (marche). Le témoin
clignote alors lentement pour indiquer que la
fonction de prévention du redémarrage
accidentel est activée.
−Pour mettre l'outil en marche, glissez d'abord
l'interrupteur à glissière vers la position "O"
(arrêt) puis glissez-le vers la position "I"
(marche).
ASSEMBLAGE
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que sa batterie est retirée avant d'effectuer tout
travail dessus.
Réglage du dégagement de la lame
Pour BJS161 uniquement
Réglez le dégagement entre la lame latérale et la lame
centrale suivant l'épaisseur de la pièce.
1
2
010085
Commencez par utiliser une clé hexagonale pour
desserrer la vis.
1
2
3
4
5
010086
Utilisez ensuite la clé hexagonale pour régler le
dégagement en serrant ou en desserrant le boulon. Il
peut y avoir une légère différence entre les
dégagements de l'un et l'autre côté de la lame centrale.
Identifiez le plus petit dégagement avec la jauge
d'épaisseur et ajustez-le.
Reportez-vous au tableau lors de l'utilisation de la jauge
d'épaisseur pour ajuster le dégagement de la lame.
Épaisseur de la pièce (mm) Sur la jauge d'épaisseur
Inférieure à 0,8 0,5
0,8 - 1,3 1,0
Supérieure à 1,3 1,5
006428
Une fois de dégagement ajusté, serrez fermement la vis.
Rangement de la clé hexagonale
1
010087
Lorsque vous ne l'utilisez pas, rangez la clé hexagonale
comme l'illustre la figure.
UTILISATION
Lubrification
1
2
3
010084
Avant l'utilisation, lubrifiez le point de contact entre la
lame centrale et la broche. Pour maintenir une bonne
capacité de coupe, vous devez également ajouter du
lubrifiant à coupe de temps à autre pendant l'utilisation.
1. Alimentation en
huile
2. Lame centrale
3. Broche
1. Clé hexagonale
1. Lame centrale
2. Gabarit
d’épaisseur
3. Lame latérale
4. Clé hexagonale
5. Boulon à tête
creuse
hexagonale
1. Clé hexagonale
2. Vis
1. Lampe
indicatrice

13
UTILISATION
010098
Faites démarrer l'outil et posez l'extrémité avant des
lames latérales sur la pièce à travailler. Déplacez alors
simplement l'outil vers l'avant, en gardant les lames
latérales parfaitement en contact avec la surface de la
pièce à travailler.
010099
ATTENTION:
• Lorsque vous coupez une petite partie de la pièce
à travailler il se peut qu'il soit difficile de terminer la
coupe. Le cas échéant, reprenez la coupe en tirant
légèrement la pièce à travailler vers l'arrière.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que la batterie est retirée avant d'y effectuer tout
travail d'inspection ou d'entretien.
AVIS :
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
L'outil et ses orifices d'aération doivent être maintenus
propres. Nettoyez régulièrement les orifices d'aération
de l'outil, ou chaque fois qu'ils commencent à se
boucher.
Remplacement des charbons
1
001145
Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu'ils sont usés jusqu'au trait de
limite d'usure. Maintenez les charbons propres et en état
de glisser aisément dans les porte-charbon. Les deux
charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.
Insérez l'extrémité du tournevis à bout fendu dans
l'entaille de l'outil et retirez le couvercle de
porte-charbon en le soulevant.
1
2
3
010092
Utilisez un tournevis pour retirer les bouchons de
porte-charbon. Enlevez les charbons usés, insérez-en
de nouveaux et revissez solidement les bouchons de
porte-charbon.
1
2
010093
Remettez le couvercle de porte-charbon en place sur
l'outil.
Remplacement des lames
La durée de service des lames varie en fonction de la
pièce à couper. Les tableaux de référence suivants
indiquent la durée de service approximative des lames.
Lorsque les lames sont émoussées, demandez à un
centre de service Makita agréé de les remplacer.
1. Bouchon de
porte-charbon
2. Tournevis
1. Couvercle de
porte-charbon
2. Entaille
3. Tournevis
1. Trait de limite
d'usure

14
Pour BJS161
Matériau
Épaisseur de coupe
(mm)
Durée de vie des lames
(m)
Tôle en acier doux 2001,6
1,2
Tôle en acier inoxydable 150
Plaque d'aluminium 4002.5
(SPCC)
(SUS304)
(A-5052)
010094
Pour BJS101
Matériau
Épaisseur de coupe
(mm)
Durée de vie des lames
(m)
Tôle en acier doux 1201,0
0,7
Tôle en acier inoxydable 50
(SPCC)
(SUS304)
010739
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de
tout autre accessoire ou pièce complémentaire
peut comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils
ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Gabarit d'épaisseur
• Lame centrale
• Lame latérale D
• Lame latérale G
• Clé hexagonale
• Les divers types de batteries et chargeurs Makita
authentiques
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1

15
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo BJS161 BJS101
Acero de hasta 400 N/mm
2
(0,0004 N/m
2
) 1,6 mm (16 ga.) 1,0 mm (20 ga.)
Acero de hasta 600 N/mm
2
(0,0006 N/m
2
) 1,2 mm (18 ga.) 0,7 mm (23 ga.)
Capacidad máxima
de corte
Aluminio de hasta 200 N/mm
2
(0,0002 N/m
2
) 2,5 mm (13 ga.) 2,5 mm (12 ga.)
Radio mínimo de corte 250 mm (5-7/8") 30 mm (1-3/16")
Carreras por minuto 4 300 cpm
Longitud total 362 mm (14-1/4") 364 mm (14-3/8")
Peso neto 2,0 kg (4,4 lbs)
Tensión nominal 18 V c.d.
Cartucho de batería estándar BL1830
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Las especificaciones y el cartucho de la batería pueden variar de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003 incluyendo el cartucho de la batería
GEA002-3
NORMAS GENERALES DE
SEGURIDAD
¡ADVERTENCIA! Lea todas las instrucciones. Si no
sigue todas las instrucciones indicadas a continuación,
podrá ocasionar una descarga eléctrica, un incendio y/o
heridas graves. El término "herramienta eléctrica" se
refiere, en todas las advertencias que aparecen a
continuación, a su herramienta eléctrica de
funcionamiento con conexión a la red eléctrica
(alámbrica) o herramienta eléctrica de funcionamiento a
batería (inalámbrica).
GUARDE ESTAS
INSTRUCCIONES.
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras y desordenadas
son propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la
presencia de líquidos, gases o polvo
inflamables. Las herramientas eléctricas crean
chispas que pueden prender fuego al polvo o los
humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
4.
Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modifique nunca la
clavija de conexión de ninguna forma. No
utilice ninguna clavija adaptadora con
herramientas eléctricas que tengan conexión a
tierra (puesta a tierra).
La utilización de clavijas
no modificadas y que encajen perfectamente en la
toma de corriente reducirá el riesgo de que se
produzca una descarga eléctrica.
5. Evite tocar con el cuerpo superficies
conectadas a tierra o puestas a tierra tales
como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo es puesto a tierra o
conectado a tierra existirá un mayor riesgo de que
sufra una descarga eléctrica.
6.
No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas.
La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
7. No jale el cable. Nunca utilice el cable para
transportar, jalar o desconectar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los
cables dañados o atrapados aumentan el riesgo
de sufrir una descarga eléctrica.
8. Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión
apropiado para uso en exteriores. La utilización
de un cable apropiado para uso en exteriores
reducirá el riesgo de que se produzca una
descarga eléctrica.
Seguridad personal
9. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común
cuando opere una herramienta eléctrica. No
utilice la herramienta eléctrica cuando esté
cansado o bajo la influencia de drogas,
alcohol o medicamentos. Un momento de
distracción mientras opera la máquina puede dar

16
como resultado heridas personales graves.
10. Utilice equipos de seguridad. Póngase
siempre protección para los ojos. El equipo de
seguridad tal como máscara contra el polvo,
zapatos de seguridad antiderrapantes, casco
rígido y protección para oídos utilizado en las
condiciones apropiadas reducirá el riesgo de
sufrir heridas personales.
11. Evite el encendido accidental de la
herramienta. Asegúrese de que el interruptor
se encuentra en posición de apagado (OFF)
antes de conectar la herramienta. Si transporta
la herramienta eléctrica con su dedo en el
interruptor o si conecta la herramienta cuando
está encendida (ON) puede haber accidentes.
12. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la
herramienta eléctrica podrá resultar en heridas
personales.
13. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. Esto permite un
mejor control de la herramienta eléctrica en
situaciones inesperadas.
14. Use vestimenta apropiada. No use ropas
sueltas ni joyas. Mantenga el cabello, la ropa y
los guantes alejados de las partes móviles, ya
que pueden ser atrapadas por estas partes en
movimiento.
15. Si dispone de dispositivos para la conexión de
equipos de extracción y recolección de polvo,
asegúrese de conectarlos y utilizarlos
debidamente. La utilización de estos dispositivos
reduce los riesgos relacionados con el polvo.
Mantenimiento y uso de la herramienta eléctrica
16. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada
hará un trabajo mejor a la velocidad para la que
ha sido fabricada.
17. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser
controlada con el interruptor es peligrosa y debe
ser reemplazada.
18. Desconecte la clavija de la fuente de energía
y/o la batería de la herramienta eléctrica antes
de realizar ajustes, cambiar accesorios o
guardar las herramientas eléctricas. Dichas
medidas de seguridad preventivas reducen el
riesgo de que la herramienta se inicie
accidentalmente.
19. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas
20. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, piezas
rotas y cualquier otra condición que pueda
afectar al funcionamiento de las herramientas
eléctricas. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
21. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
22. Use esta herramienta eléctrica, así como sus
accesorios, brocas, etc., de acuerdo con estas
instrucciones y de la manera establecida para
cada tipo de herramienta en particular
teniendo en cuenta las condiciones laborales
y el trabajo a realizar. Si utiliza la herramienta
eléctrica para realizar operaciones distintas de las
indicadas, podrá presentarse una situación
peligrosa.
Uso y cuidado de la herramienta a batería
23. Asegúrese de que el interruptor se encuentra
en posición de apagado antes de colocar la
batería. La colocación de la batería en las
herramientas cuyo interruptor se encuentra en
posición de encendido causa accidentes.
24. Realice la recarga sólo con el cargador
especificado por el fabricante. Un cargador que
es adecuado para un solo tipo de batería puede
generar riesgo de incendio al ser utilizado con
otra batería.
25. Utilice las herramientas eléctricas solamente
con las baterías designadas específicamente
para ellas. La utilización de cualquier otra batería
puede crear un riesgo de heridas o incendio.
26. Cuando la batería no esté siendo utilizada,
guárdela alejada de otros objetos metálicos
como sujetapapeles, monedas, llaves, clavos,
tornillos u otros objetos metálicos pequeños
que puedan hacer conexión entre una terminal
y la otra. Si se cortocircuitan entre sí las
terminales de la batería podrán producirse
quemaduras o un incendio.
27. En condiciones de maltrato podrá escapar
líquido de la batería, evite tocarlo. Si lo toca

17
accidentalmente, enjuague con agua. Si el
líquido entra en los ojos, además de
enjuagarlos, solicite asistencia médica. El
líquido que se fuga de la batería podría ocasionar
irritación y quemaduras.
Servicio de mantenimiento
28.
Haga que una persona calificada repare la
herramienta utilizando sólo piezas de
repuesto idénticas.
Esto asegura que se
mantenga la seguridad de la herramienta
eléctrica.
29. Siga las instrucciones para la lubricación y
cambio de accesorios.
30. Mantenga las agarraderas secas, limpias y sin
aceite o grasa.
GEB027-1
NORMAS ESPECÍFICAS DE
SEGURIDAD
Advertencias y precauciones
NO deje que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para la cizalla. Si utiliza esta herramienta
de forma no segura o incorrecta, podrá sufrir graves
lesiones personales.
1. Sostenga la herramienta con firmeza.
2. Fije la pieza de trabajo firmemente.
3. Mantenga las manos alejadas de las partes
móviles.
4. Los bordes y las astillas o virutas de la pieza
de trabajo son filosas. Use guantes. También
se recomienda que use calzado de suela
gruesa para prevenir lesiones.
5. No coloque la herramienta sobre las virutas o
astillas de la pieza de trabajo. Si lo hace
podría averiar la herramienta y causar
problemas en su funcionamiento.
6. No deje la herramienta en marcha. Tenga en
marcha la herramienta solamente cuando la
tenga en la mano.
7. Asegúrese siempre de que pisa sobre suelo
firme.
Asegúrese de que no haya nadie debajo
cuando utilice la herramienta en lugares altos.
8. No toque la segueta o la pieza de trabajo
inmediatamente después de la operación;
estarán muy calientes y podrían quemarle la
piel.
9. Evite cortar cables eléctricos. Podría causar
un accidente grave por descarga eléctrica.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA:
El USO INCORRECTO o el no seguir las normas de
seguridad que se declaran en este instructivo podría
resultar en lesiones personales graves.
USD301-1
Símbolos
A continuación se muestran los símbolos utilizados para
la herramienta.
･volts o voltios
･corriente directa
･velocidad en vacío
･carreras o alternaciones por minuto
ENC007-4
INSTRUCCIONES IMPORTANTES
DE SEGURIDAD
PARA CARTUCHO DE BATERÍA
1. Antes de utilizar el cartucho de batería, lea
todas las instrucciones e indicaciones de
precaución sobre (1) el cargador de baterías,
(2) la batería, y (3) el producto con el que se
utiliza la batería.
2. No desarme el cartucho de batería.
3. Si el tiempo de operación se ha acortado en
exceso, deje de operar de inmediato. Podría
correrse el riesgo de sobrecalentamiento,
posibles quemaduras e incluso explosión.
4. En caso de que ingresen electrolitos en sus
ojos, enjuáguelos bien con agua limpia y
consulte de inmediato a un médico. Podría
perder la visión.
5. No cortocircuite el cartucho de batería:
(1) No toque las terminales con ningún
material conductor.
(2) Evite guardar el cartucho de batería en un
cajón junto con otros objetos metálicos,
tales como clavos, monedas, etc.
(3) No exponga la batería al agua o a la lluvia.
Si la batería entra en cortocircuito, puede
causar sobrecalentamiento, un flujo de
corriente mayor, quemaduras posibles e
incluso una falla.
6. No guarde la herramienta ni el cartucho de
batería en lugares donde la temperatura pueda
alcanzar o exceder los 50 ﾟC (122 ﾟF).
7. Nunca incinere el cartucho de batería incluso
en el caso de que esté dañado seriamente o ya
no sirva en absoluto. El cartucho de batería

18
puede explotar si se tira al fuego.
8. Tenga cuidado de no dejar caer ni golpear el
cartucho de batería.
9. No use una batería que se haya caído al suelo
o que se haya golpeado.
GUARDE ESTAS
INSTRUCCIONES.
Consejos para alargar al máximo la vida útil
de la batería
1. Cargue el cartucho de batería antes de que se
descargue completamente.
Pare siempre la operación y cargue el
cartucho de batería cuando note menos
potencia en la herramienta.
2. No cargue nunca un cartucho de batería que
esté completamente cargado.
La sobrecarga acortará la vida de servicio de
la batería.
3. Cargue el cartucho de batería a temperatura
ambiente de 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF). Si
un cartucho de batería está caliente, déjelo
enfriar antes de cargarlo.
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y el cartucho de batería extraído antes de
realizar cualquier ajuste o comprobación en la
herramienta.
Instalación o desmontaje del cartucho de
batería
1
2
3
010097
• Apague siempre la herramienta antes de insertar o
desmontar el cartucho de bateria.
• Para extraer la batería, retírela de la herramienta
deslizando el botón que se encuentra en el frente
de la batería.
• Para colocar la batería, alinee la lengüeta de la
batería con la canaleta de la carcasa y colóquela
en su lugar. Asegúrese siempre de que está
insertando la batería hasta el final, en donde hace
tope y emite un pequeño chasquido. Si todavía
puede ver la parte roja en la parte de arriba del
botón, significa que no está completamente
trabada. Empújela suavemente hacia adentro
hasta que no pueda ver la parte roja. Si esto no
sucede, puede que accidentalmente se caiga de la
herramienta ocasionando daños personales a
usted o a terceros.
• No emplee fuerza cuando inserte el cartucho de
batería. Si el cartucho no se desliza al interior
fácilmente, será porque no se está insertando
correctamente.
Accionamiento del interruptor
1
010088
PRECAUCIÓN:
• Antes de insertar el cartucho de la batería en la
herramienta, siempre verifique que la palanca
interruptora funciona adecuadamente y que
retorna a la posición de apagado "OFF" al
presionar la parte trasera de dicho interruptor.
• El interruptor puede ser bloqueado en la posición
de encendido ("ON") para mayor comodidad del
usuario durante una operación prolongada. Tenga
precaución cuando bloquee la herramienta en la
posición de encendido ("OFF") y sujete la
herramienta firmemente.
Para iniciar la herramienta, deslice la palanca
interruptora hacia la posición de encendido "I (ON)".
Para una operación continua, presione el la parte
delantera de la palanca interruptora para trabarla.
Para inactivar la herramienta, presione la parte trasera
del interruptor deslizable, y luego deslice a la posición
de apagado "O (OFF)".
1. Gatillo del
interruptor
1. Botón
2. Parte roja
3. Cartucho de
batería

19
Luz indicadora de función múltiple
1
010100
Las luces indicadoras se ubican en dos lugares.
−Señal de reemplazo del cartucho de la batería
−Cuando la batería esté casi agotada durante
la operación, la luz indicadora roja se
encenderá y la herramienta se detendrá
inmediatamente. Reemplace la batería con
una que esté completamente cargada
cuando la luz indicadora roja se encienda.
−Función preventiva de reinicio accidental
−Incluso cuando el cartucho de la batería está
insertado en la herramienta con el interruptor
de deslizamiento en la posición de encendido
"I" "(ON)", la herramienta no enciende. En
este momento, la luz indicadora parpadea
lentamente y esto muestra que la función
preventiva contra reinicio accidental está en
ejecución.
−Para iniciar la herramienta, primero deslice el
interruptor hacia la posición de apagado "O"
("OFF") y luego vuélvalo a deslizar a la
posición de encendido "I" ("ON").
ENSAMBLE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y el cartucho de batería extraído antes de
realizar cualquier trabajo en la misma.
Ajuste del espacio entre las cuchillas
Sólo para BJS161
Ajuste el espacio entre la cuchilla lateral y la cuchilla
central de acuerdo al grosor de la pieza de trabajo.
1
2
010085
Primero use una llave hexagonal para aflojar el tornillo.
1
2
3
4
5
010086
Luego use la llave hexagonal para ajustar el espacio al
apretar o aflojar el perno. Puede que haya una leve
diferencia entre el espacio dejado en ambos lados de la
cuchilla central.
Compruebe el espacio menor con el calibrador de
grosor y ajústelo.
Consulte la tabla al usar el calibrador de grosor para
ajustar el espacio entre las cuchillas.
Grosor de la pieza de trabajo (mm) Marca sobre el calibrador de grosor
Menos de 0,8 mm 0,5
0,8 mm - 1,3 mm 1,0
Más de 1,3 mm 1,5
006428
Tras ajustar el despeje, apriete el tornillo de forma fija.
Almacenamiento de la llave hexagonal
1
010087
Guarde la llave hexagonal como se muestra en la figura
cuando no se esté utilizando.
OPERACIÓN
Lubricación
1
2
3
010084
Antes de la operación, lubrique el punto de contacto de
la cuchilla central y la clavija. Para mantener un
desempeño adecuado en el corte, de vez en cuando,
también use lubricante para cortar durante la operación.
1. Suministro de
aceite
2. Superficie de
cuchilla central
3. Clavija
1. Llave hexagonal
1. Superficie de
cuchilla central
2. Calibrador de
grosor
3. Cuchilla lateral
4. Llave hexagonal
5.
Perno hexagonal
de la cabeza de
conexión
1. Llave hexagonal
2. Tornillo
1. Luz indicadora

20
OPERACIÓN
010098
Encienda la herramienta y coloque los extremos
frontales de las cuchillas laterales sobre la pieza de
trabajo. Ahora simplemente mueva la herramienta hacia
adelante manteniendo las cuchillas laterales al ras con
la superficie de la pieza de trabajo.
010099
PRECAUCIÓN:
• Al cortar una sección pequeña de la pieza de
trabajo, puede que tenga dificultad para cortar el
extremo del corte. En este caso, córtelo de nuevo
jalando levemente la pieza de trabajo hacia atrás.
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y el cartucho de batería extraído antes de
intentar realizar una inspección o mantenimiento.
AVISO:
• Nunca use gasolina, bencina, diluyente (tíner),
alcohol o sustancias similares. Puede que esto
ocasione grietas o descoloramiento.
La herramienta y sus aberturas de ventilación han de
mantenerse limpias. Limpie las aberturas de ventilación
regularmente o siempre que los orificios empiecen a
estar obstruidos.
Reemplazamiento de las escobillas de carbón
1
001145
Extraiga e inspeccione de forma periódica las escobillas
de carbón. Sustitúyalas cuando se hayan gastado hasta
la marca límite. Mantenga las escobillas de carbón
limpias de forma que entren libremente en los
portaescobillas. Ambas escobillas de carbón deberán
ser sustituidas al mismo tiempo. Utilice únicamente
escobillas de carbón originales e idénticas.
Inserte el extremo superior del desarmador de punta
plana en la ranura sobre la herramienta y retire la
tapadera del sujetador al levantar.
1
2
3
010092
Utilice un destornillador para quitar las tapas de los
portaescobillas. Extraiga las escobillas gastadas, inserte
las nuevas y vuelva a colocar los tapas.
1
2
010093
Reinstale la tapadera del sujetador sobre la herramienta.
Reemplazo de las cuchillas.
La vida útil de las cuchillas varía en términos del la pieza
de trabajo a ser cortada. La tabla de referencia a
continuación indica el tiempo de vida útil de las cuchillas.
Cuando las cuchillas se desafilen, solicite en un centro
de servicio autorizado de Makita que reemplace las
cuchillas.
1. Tapa del carbón
2. Destornillador
1. Cubierta del
portaescobillas
2. Ranura
3. Destornillador
1. Marca límite
