DHK180
EN Cordless Power Scraper INSTRUCTION MANUAL 4
FR Piqueur Sans Fil MANUEL D’INSTRUCTIONS 10
DE Akku-Meißelhammer BETRIEBSANLEITUNG 16
IT Raschiatore elettrico a
batteria ISTRUZIONI PER L’USO 22
NL Accuschraper GEBRUIKSAANWIJZING 29
ES Raspador Inalámbrico MANUAL DE
INSTRUCCIONES 35
PT Martelete Rompedor a Bateria MANUAL DE INSTRUÇÕES 41
DA Akku skraber BRUGSANVISNING 47
EL Φορητή ηλεκτρική ξύστρα ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 53
TR Akülü Elektrikli Raspa KULLANMA KILAVUZU 60

1
2
3
Fig.1
1
2
Fig.2
1
2
AB
Fig.3
1
2
AB
Fig.4
1
Fig.5
1
Fig.6
1
2
Fig.7
1
Fig.8
2

1
2
Fig.9
1
Fig.10
1
Fig.11
Fig.12
32
1
Fig.13
1
2
3
Fig.14
Fig.15
3

4ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DHK180
Blows per minute 0 - 3,200 min-1
Overall length 368 mm
Rated voltage D.C. 18 V
Net weight 3.3 - 3.6 kg
• Due to our continuing program of research and development, the specications herein are subject to change without notice.
• Specications may differ from country to country.
• The weight may differ depending on the attachment(s), including the battery cartridge. The lightest and heavi-
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge
BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 / BL1840B / BL1850 / BL1850B / BL1860B
• Some of the battery cartridges listed above may not be available depending on your region of residence.
WARNING: Only use the battery cartridges listed above. Use of any other battery cartridges may cause
injury and/or re.
Intended use
The tool is intended for chiselling or scraping in con-
crete, brick, and stone.
Noise
The typical A-weighted noise level determined accord-
ing to EN60745-2-6:
Sound pressure level (LpA) : 83 dB(A)
Sound power level (LWA) : 94 dB (A)
Uncertainty (K) : 3 dB(A)
NOTE: The declared noise emission value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
NOTE: The declared noise emission value(s) may
also be used in a preliminary assessment of exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can differ from the declared
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN60745-2-6:
Work mode: chiselling
Vibration emission (ah, Cheq): 4.5 m/s2
Uncertainty (K) : 1.5 m/s2
NOTE: The declared vibration total value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
NOTE: The declared vibration total value(s) may also
be used in a preliminary assessment of exposure.
WARNING: The vibration emission during
actual use of the power tool can differ from the
declared value(s) depending on the ways in which
the tool is used especially what kind of workpiece
is processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
EC Declaration of Conformity
For European countries only
The EC declaration of conformity is included as Annex A
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listed below may result in electric shock, re and/or
serious injury.

5ENGLISH
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Cordless Power Scraper Safety Warnings
1. Wear ear protectors. Exposure to noise can
cause hearing loss.
2. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
3.
Hold power tool by insulated gripping sur-
faces, when performing an operation where the
cutting accessory may contact hidden wiring.
Cutting accessory contacting a "live" wire may
make exposed metal parts of the power tool "live"
and could give the operator an electric shock.
4. Wear a hard hat (safety helmet), safety glasses and/
or face shield. Ordinary eye or sun glasses are NOT
safety glasses. It is also highly recommended that
you wear a dust mask and thickly padded gloves.
5. Be sure the bit is secured in place before operation.
6. Under normal operation, the tool is designed
to produce vibration. The screws can come
loose easily, causing a breakdown or accident.
Check tightness of screws carefully before
operation.
7. In cold weather or when the tool has not been
used for a long time, let the tool warm up for
a while by operating it under no load. This
will loosen up the lubrication. Without proper
warm-up, hammering operation is difcult.
8. Always be sure you have a rm footing. Be
sure no one is below when using the tool in
high locations.
9. Hold the tool rmly with both hands.
10. Keep hands away from moving parts.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Do not point the tool at any one in the area
when operating. The bit could y out and
injure someone seriously.
13.
Do not touch the bit, parts close to the bit, or
workpiece immediately after operation; they
may be extremely hot and could burn your skin.
14. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
15.
Always be sure that the tool is switched off and
the battery cartridge and the bit are removed
before handing the tool to other person.
16. Do not operate the tool at no-load
unnecessarily.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4.
If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10.
The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
For commercial transports e.g. by third parties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consult-
ing an expert for hazardous material is required.
Please also observe possibly more detailed
national regulations.
Tape or mask off open contacts and pack up the
battery in such a manner that it cannot move
around in the packaging.
11. When disposing the battery cartridge, remove
it from the tool and dispose of it in a safe
place. Follow your local regulations relating to
disposal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliant products may result in a re, exces-
sive heat, explosion, or leak of electrolyte.
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
have been altered, may result in the battery bursting
causing res, personal injury and damage. It will
also void the Makita warranty for the Makita tool and
charger.

6ENGLISH
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge. Failure to hold the tool and the battery
cartridge rmly may cause them to slip off your hands
and result in damage to the tool and battery cartridge
and a personal injury.
► Fig.1: 1. Red indicator 2. Button 3. Battery cartridge
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
upper side of the button, it is not locked completely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
it may accidentally fall out of the tool, causing injury to
you or someone around you.
CAUTION: Do not install the battery cartridge
forcibly. If the cartridge does not slide in easily, it is
not being inserted correctly.

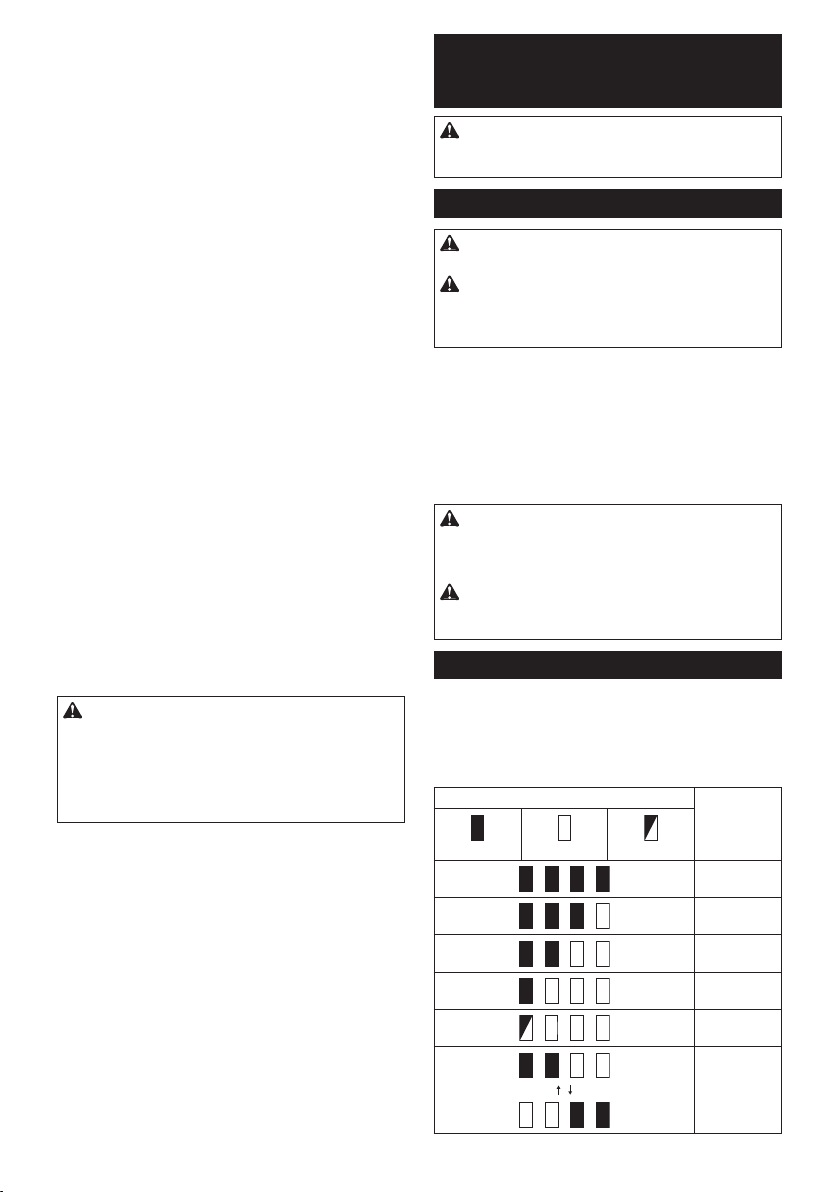

Indicating the remaining battery
capacity
Only for battery cartridges with the indicator
► Fig.2: 1. Indicator lamps 2. Check button
Press the check button on the battery cartridge to indi-
cate the remaining battery capacity. The indicator lamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted Off Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
The battery
may have
malfunctioned.
NOTE: Depending on the conditions of use and the
ambient temperature, the indication may differ slightly
from the actual capacity.
Tool / battery protection system
The tool is equipped with a tool/battery protection sys-
tem. This system automatically cuts off power to the
motor to extend tool and battery life. The tool will auto-
matically stop during operation if the tool or battery is
placed under one of the following conditions:
Overload protection
When the battery is operated in a manner that causes
it to draw an abnormally high current, the tool automat-
ically stops without any indication. In this situation, turn
the tool off and stop the application that caused the tool
to become overloaded. Then turn the tool on to restart.
Overheat protection
When the tool or battery is overheated, the tool stops
automatically. In this case, let the tool and battery cool
before turning the tool on again.
NOTE: When the tool is overheated, the lamp blinks.
Overdischarge protection
When the battery capacity is not enough, the tool stops
automatically. In this case, remove the battery from the
tool and charge the battery.

7ENGLISH
Switch action
WARNING: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
CAUTION: When not operating the tool,
depress the trigger-lock button from side to
lock the switch trigger in the OFF position.
To prevent the switch trigger from accidentally pulled,
the trigger-lock button is provided. To start the tool,
depress the trigger-lock button from A ( ) side and pull
the switch trigger. Tool speed is increased by increas-
ing pressure on the switch trigger. Release the switch
trigger to stop. After use, depress the trigger-lock button
from B ( ) side.
► Fig.3: 1. Trigger-lock button 2. Switch trigger
Using the trigger-lock button for
continuous operation
For continuous operation, depress the trigger-lock but-
ton from B ( ) side while pulling the switch trigger, and
then release the switch trigger. To stop the tool, depress
the trigger-lock button from A ( ) side.
► Fig.4: 1. Trigger-lock button 2. Switch trigger
Speed adjusting dial
► Fig.5: 1. Speed adjusting dial
The blows per minute can be changed by turning the
speed adjusting dial to a given number setting from 1 to
5. Higher speed is obtained when the dial is turned in
the direction of number 5. And lower speed is obtained
when it is turned in the direction of number 1.
Refer to the table for the relationship between the num-
ber settings on the dial and the blows per minute.
Number Blows per minute
11,000 min-1
21,300 min-1
31,900 min-1
42,700 min-1
53,200 min-1
CAUTION: Do not turn the adjusting dial when
the tool is running. Failure to do so may result in
the loss of control of the tool and cause an injury.
NOTICE: The speed adjusting dial can be turned
only as far as 5 and back to 1. Do not force it past
5 or 1, or the speed adjusting function may no
longer work.
Lighting up the front lamp
► Fig.6: 1. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
The lamp goes out approximately 10 seconds after
releasing the switch trigger.
NOTE: Use a dry cloth to wipe the dirt off the lens of
the lamp. Be careful not to scratch the lens of lamp, or
it may lower the illumination.
Electronic function
The tool is equipped with the electronic functions for
easy operation.
• Constant speed control
The speed control function provides the constant
rotation speed regardless of load conditions.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Grease
Coat the shank end of the bit beforehand with a small
amount of grease (about 0.5 - 1 g). This chuck lubrica-
tion assures smooth action and longer service life.
Installing or removing bit
Clean the shank end of the bit and apply grease before
installing the bit.
► Fig.7: 1. Shank end 2. Grease
Insert the bit into the tool. Turn the bit and push it in until
it engages. After installing the bit, always make sure
that the bit is securely held in place by trying to pull it
out.
► Fig.8: 1. Bit
To remove the bit, pull the chuck cover down all the way
and pull the bit out.
► Fig.9: 1. Bit 2. Chuck cover
Bit angle
The bit can be secured at 12 different angles. To
change the bit angle, slide the change ring forward,
then turn the change ring to change the bit angle. At the
desired angle, slide the change ring back to the original
position. The bit will be secured in place.
► Fig.10: 1. Change ring

8ENGLISH
Hook
CAUTION: Always remove the battery when
hanging the tool with the hook.
CAUTION: Never hook the tool at high loca-
tion or on potentially unstable surface.
Using the hook
The hook is convenient for temporarily hanging the tool.
To use the hook, simply lift up hook until it snaps into
the open position. When not in use, always lower hook
until it snaps into the closed position.
► Fig.11: 1. Hook
► Fig.12
Removing or installing the hook
To remove the hook, loosen the screws and remove the
washers and hook. To install the hook, insert the wash-
ers to the slits on the tool housing, and then secure the
hook with 2 screws.
► Fig.13: 1. Hook 2. Screw 3. Washer
Connecting lanyard (tether strap) to
the hook
CAUTION: Do not use damaged hook and
screws. Before use, always check for damages,
cracks or deformations, and make sure that the
screws are tightened.
CAUTION: Install or remove the hook on a
stable table or surface. Be sure to use the screws
provided with the hook only. After installing
the hook, make sure that the hook is securely
installed with the screws.
CAUTION: Do not remove the battery car-
tridge while hanging the tool. The tool may fall if the
screws are not tightened.
CAUTION: Always use a locking carabiner
(multi-action and screw gate type) and be sure
to attach the lanyard (tether strap) to the double
looped portion of the hook. Improper attachment
may cause tool drop from the hook and result in
personal injury.
The hook is also used for connecting the lanyard (tether
strap). Be sure to connect the lanyard (tether strap) to
the double looped portion of the hook.
► Fig.14: 1. Double looped portion of the hook
2. Lanyard (tether strap) 3. Locking cara-
biner (multi-action and screw gate type)
OPERATION
CAUTION: Always hold the tool rmly with
both hands during operations.
CAUTION: Always make sure that the work-
piece is secured before operation.
CAUTION: Do not pull the tool out forcibly
even the bit gets stuck. Loss of control may
cause injury.
NOTE: If the battery cartridge is in low temperature,
the tool’s capability may not be fully obtained. In this
case, warm up the battery cartridge by using the
tool with no load for a while to fully obtain the tool’s
capability.
Hold the tool rmly with both hands. Turn the tool on
and apply slight pressure on the tool so that the tool will
not bounce around, uncontrolled. Pressing very hard on
the tool will not increase the efciency.
► Fig.15
Connecting lanyard (tether strap) to
hook
Safety warnings specic for use at height
Read all safety warnings and instructions. Failure
to follow the warnings and instructions may result in
serious injury.
1. Always keep the tool tethered when working
"at height". Maximum lanyard length is 2 m.
The maximum permissible fall height for lan-
yard (tether strap) must not exceed 2 m.
2. Use only with lanyards appropriate for this tool
type and rated for at least 4.0 kg.
3. Do not anchor the tool lanyard to anything on
your body or on movable components. Anchor
the tool lanyard to a rigid structure that can
withstand the forces of a dropped tool.
4. Make sure the lanyard is properly secured at
each end prior to use.
5. Inspect the tool and lanyard before each use
for damage and proper function (including
fabric and stitching). Do not use if damaged or
not functioning properly.
6. Do not wrap lanyards around or allow them to
come in contact with sharp or rough edges.
7. Fasten the other end of the lanyard outside
the working area so that a falling tool is held
securely.
8. Attach the lanyard so that the tool will move
away from the operator if it falls. Dropped tools
will swing on the lanyard, which could cause injury
or loss of balance.
9. Do not use near moving parts or running
machinery. Failure to do so may result in a crush
or entanglement hazard.
10. Do not carry the tool by the attachment device
or the lanyard.
11. Only transfer the tool between your hands
while you are properly balanced.

9ENGLISH
12. Do not attach lanyards to the tool in a way that
keeps switches or trigger-lock (if supplied)
from operating properly.
13. Avoid getting tangled in the lanyard.
14. Keep lanyard away from the drilling or chisel-
ling area of the tool.
15. Use a locking carabiner (multi-action and
screw gate type). Do not use single action
spring clip carabiners.
16. In the event the tool is dropped, it must be
tagged and removed from service, and should
be inspected by a Makita Factory or Authorized
Service Center.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs, any other maintenance or adjustment should
be performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or attachment
for its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Bull point
• Cold chisel
• Scaling chisel
• Grooving chisel
• Bit grease
• Hook
• Makita genuine battery and charger
• Safety goggles
• Plastic carrying case
NOTE: Some items in the list may be included in the
tool package as standard accessories. They may
differ from country to country.

10 FRANÇAIS
FRANÇAIS (Instructions originales)
SPÉCIFICATIONS
Modèle : DHK180
Frappes par minute 0 - 3 200 min-1
Longueur totale 368 mm
Tension nominale 18 V CC
Poids net 3,3 - 3,6 kg
• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécications
contenues dans ce manuel sont sujettes à modication sans préavis.
• Les spécications peuvent varier suivant les pays.
• Le poids peut être différent selon les accessoires, notamment la batterie. Les associations la plus légère et la
plus lourde, conformément à la procédure EPTA 01/2014, sont indiquées dans le tableau.
Batterie applicable
BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 / BL1840B / BL1850 / BL1850B / BL1860B
• Certaines batteries répertoriées ci-dessus peuvent ne pas être disponibles selon la région où vous résidez.
AVERTISSEMENT : N’utilisez que les batteries répertoriées ci-dessus. L’utilisation de n’importe quelle
autre batterie peut provoquer des blessures et/ou un incendie.
Utilisation prévue
L’outil est conçu pour ciseler ou racler le béton, la
brique et la pierre.
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN60745-2-6 :
Niveau de pression sonore (LpA) : 83 dB (A)
Niveau de puissance sonore (LWA ) : 94 dB (A)
Incertitude (K) : 3 dB (A)
NOTE : La ou les valeurs d’émission de bruit décla-
rées ont été mesurées conformément à la méthode
de test standard et peuvent être utilisées pour com-
parer les outils entre eux.
NOTE : La ou les valeurs d’émission de bruit décla-
rées peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT : Portez un serre-tête
antibruit.
AVERTISSEMENT : L’émission de bruit
lors de l’usage réel de l’outil électrique peut être
différente de la ou des valeurs déclarées, suivant
la façon dont l’outil est utilisé, particulièrement
selon le type de pièce usinée.
AVERTISSEMENT : Les mesures de sécurité
à prendre pour protéger l’utilisateur doivent être
basées sur une estimation de l’exposition dans
des conditions réelles d’utilisation (en tenant
compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de
sa mise hors tension, lorsqu’il tourne à vide et le
moment de son déclenchement).
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN60745-2-6 :
Mode de travail : ciselage
Émission de vibrations (ah, Cheq) : 4,5 m/s2
Incertitude (K) : 1,5 m/s2
NOTE : La ou les valeurs de vibration totales décla-
rées ont été mesurées conformément à la méthode
de test standard et peuvent être utilisées pour com-
parer les outils entre eux.
NOTE : La ou les valeurs de vibration totales décla-
rées peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT : L’émission de vibrations
lors de l’usage réel de l’outil électrique peut être
différente de la ou des valeurs déclarées, suivant
la façon dont l’outil est utilisé, particulièrement
selon le type de pièce usinée.
AVERTISSEMENT : Les mesures de sécurité
à prendre pour protéger l’utilisateur doivent être
basées sur une estimation de l’exposition dans
des conditions réelles d’utilisation (en tenant
compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de
sa mise hors tension, lorsqu’il tourne à vide et le
moment de son déclenchement).
Déclaration de conformité CE
Pour les pays européens uniquement
La déclaration de conformité CE est fournie en Annexe
A à ce mode d’emploi.

11 FRANÇAIS
CONSIGNES DE SÉCURITÉ
Consignes de sécurité générales
pour outils électriques
AVERTISSEMENT : Veuillez lire les
consignes de sécurité, instructions, illustrations
et spécications qui accompagnent cet outil
électrique. Le non-respect de toutes les instructions
indiquées ci-dessous peut entraîner une électrocu-
tion, un incendie et/ou de graves blessures.
Conservez toutes les mises en
garde et instructions pour réfé-
rence ultérieure.
Le terme « outil électrique » dans les avertissements
fait référence à l’outil électrique alimenté par le secteur
(avec cordon d’alimentation) ou à l’outil électrique fonc-
tionnant sur batterie (sans cordon d’alimentation).
Consignes de sécurité pour piqueur
sans l
1. Portez des protecteurs d’oreilles. L’exposition
au bruit peut entraîner la surdité.
2. Utilisez la ou les poignées auxiliaires, si l’outil
en possède. Toute perte de maîtrise de l’outil
comporte un risque de blessure.
3. Tenez l’outil électrique par des surfaces de
prise isolées lorsque vous effectuez une tâche
au cours de laquelle l’accessoire de coupe
peut entrer en contact avec des ls cachés.
Le contact de l’accessoire de découpe avec un l
sous tension peut transmettre du courant dans les
pièces métalliques exposées de l’outil électrique
et électrocuter l’utilisateur.
4. Portez un casque de sécurité (casque de chan-
tier), des lunettes de sécurité et/ou un écran
facial. Les lunettes de vue ou les lunettes de
soleil NE sont PAS des lunettes de sécurité.
Il est également vivement recommandé de
porter un masque anti-poussière et des gants
matelassés.
5. Avant utilisation, assurez-vous que le foret est
bien xé en place.
6. Dans des conditions normales de fonctionne-
ment, l’outil est conçu pour émettre des vibra-
tions. Les vis peuvent se desserrer facilement
et provoquer une panne ou un accident. Avant
utilisation, vériez soigneusement que les vis
sont bien serrées.
7. Par temps froid ou si l’outil n’a pas été utilisé
pendant longtemps, laissez-le chauffer un
instant en le faisant fonctionner à vide. Cela
ramollira le lubriant. Si vous ne chauffez pas
adéquatement l’outil, le martelage s’exécutera
difcilement.
8. Assurez-vous toujours de travailler en position
stable. Veillez à ce que personne ne se trouve
en dessous de vous quand vous utilisez l’outil
en hauteur.
9. Tenez l’outil fermement à deux mains.
10. Éloignez les mains des pièces en mouvement.
11. Ne vous éloignez pas en laissant l’outil tour-
ner. Ne le faites fonctionner que lorsque vous
l’avez bien en main.
12. Ne pointez l’outil vers personne dans la zone
d’utilisation. Le foret peut être projeté et bles-
ser gravement quelqu’un.
13. Ne touchez pas le foret, les pièces proches du
foret ou la pièce immédiatement après l’exécu-
tion du travail ; ils peuvent être extrêmement
chauds et vous brûler la peau.
14. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
garde de ne pas avaler la poussière et évitez
tout contact avec la peau. Suivez les données
de sécurité du fournisseur du matériau.
15. Assurez-vous toujours que l’outil est hors
tension et que la batterie et le foret sont retirés
avant de passer l’outil à une autre personne.
16. Ne faites pas tourner l’outil à vide inutilement.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT : NE vous laissez PAS
tromper (au l d’une utilisation répétée) par un
sentiment d’aisance et de familiarité avec le
produit, en négligeant le respect rigoureux des
consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce mode d’emploi peut entraîner
de graves blessures.
Consignes de sécurité importantes
pour la batterie
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) au
produit utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d’explosion.
4.
Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun maté-
riau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets métal-
liques, par exemple des clous, des pièces
de monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la
pluie.
Un court-circuit de la batterie peut provoquer
une intensité de courant élevée, une surchauffe,
parfois des brûlures et même une panne.
6. Ne rangez pas l’outil et la batterie dans un
endroit où la température risque d’atteindre ou
de dépasser 50 °C.

12 FRANÇAIS
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Évitez de laisser tomber ou de cogner la
batterie.
9. N’utilisez pas la batterie si elle est
endommagée.
10. Les batteries au lithium-ion contenues sont
soumises aux exigences de la législation sur
les marchandises dangereuses.
Lors du transport commercial par des tierces
parties ou des transitaires par exemple, des exi-
gences spéciques en matière d’étiquetage et
d’emballage doivent être respectées.
Pour la préparation de l’article expédié, il est
nécessaire de consulter un expert en matériau
dangereux. Veuillez également respecter les
réglementations nationales susceptibles d’être
plus détaillées.
Recouvrez les contacts exposés avec du ruban
adhésif ou du ruban de masquage et emballez la
batterie de telle sorte qu’elle ne puisse pas bouger
dans l’emballage.
11. Lors de la mise au rebut de la batterie, reti-
rez-la de l’outil et jetez-la en lieu sûr. Suivez les
réglementations locales en matière de mise au
rebut des batteries.
12. Utilisez les batteries uniquement avec les
produits spéciés par Makita. L’insertion de
batteries dans des produits non conformes peut
provoquer un incendie, une chaleur excessive,
une explosion ou une fuite de l’électrolyte.
13. Lorsque vous n’utilisez pas l’outil pendant une
période prolongée, la batterie doit être retirée
de l’outil.
CONSERVEZ CES
INSTRUCTIONS.
ATTENTION : N’utilisez que des batteries
Makita d’origine. L’utilisation de batteries de marque
autre que Makita ou de batteries modiées peut pro-
voquer l’explosion des batteries, ce qui présente un
risque d’incendie, de dommages matériels et corpo-
rels. Cela annulera également la garantie Makita pour
l’outil et le chargeur Makita.
Conseils pour assurer la durée
de vie optimale de la batterie
1. Chargez la batterie avant qu’elle ne soit com-
plètement déchargée. Arrêtez toujours l’outil
et rechargez la batterie quand vous remarquez
que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée. La surcharge réduit la durée de
service de la batterie.
3. Chargez la batterie à une température
ambiante comprise entre 10 °C et 40 °C. Avant
de charger une batterie chaude, laissez-la
refroidir.
4. Rechargez la batterie si elle est restée inutili-
sée pendant une période prolongée (plus de
six mois).
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est retirée
avant de l’ajuster ou de vérier son fonctionnement.
Insertion ou retrait de la batterie
ATTENTION : Éteignez toujours l’outil avant
de mettre en place ou de retirer la batterie.
ATTENTION : Tenez fermement l’outil et la batte-
rie lors de la mise en place ou du retrait de la batterie. Si
vous ne tenez pas fermement l’outil et la batterie, ils peuvent
vous glisser des mains, et s’abîmer ou vous blesser.
► Fig.1: 1. Voyant rouge 2. Bouton 3. Batterie
Pour retirer la batterie, faites-la glisser hors de l’outil
tout en faisant glisser le bouton à l’avant de la batterie.
Pour mettre en place la batterie, alignez la languette sur la
batterie avec la rainure sur le compartiment et insérez-la.
Insérez-la à fond jusqu’à ce qu’un léger déclic se fasse
entendre. Si le voyant rouge sur le dessus du bouton est
visible, cela signie qu’elle n’est pas bien verrouillée.
ATTENTION : Insérez toujours complètement la
batterie jusqu’à ce que le voyant rouge ne soit plus visible.
Sinon, elle pourrait tomber accidentellement de l’outil, au risque
de vous blesser ou de blesser quelqu’un se trouvant près de vous.
ATTENTION : N’insérez pas la batterie de
force. Si elle ne glisse pas facilement, c’est que vous
ne l’insérez pas correctement.
Indication de la charge restante de la batterie
Uniquement pour les batteries avec voyant lumineux
► Fig.2: 1. Témoins 2. Bouton de vérication
Appuyez sur le bouton de vérication sur la batterie
pour indiquer la charge restante de la batterie. Les
témoins s’allument pendant quelques secondes.
Témoins Charge
restante
Allumé Éteint Clignotant
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %
Chargez la
batterie.
Anomalie
possible
de la batterie.

13 FRANÇAIS
NOTE : Selon les conditions d’utilisation et la tem-
pérature ambiante, l’indication peut être légèrement
différente de la capacité réelle.
Système de protection de l’outil/la
batterie
L’outil est équipé d’un système de protection de l’outil/la
batterie. Ce système coupe automatiquement l’alimen-
tation vers le moteur pour prolonger la durée de vie de
l’outil et de la batterie. Si l’outil ou la batterie se trouve
dans l’une des situations suivantes, l’outil cessera
automatiquement de fonctionner.
Protection contre la surcharge
Lorsque la batterie est utilisée d’une manière provo-
quant un appel de courant anormalement élevé, l’outil
s’arrête automatiquement sans indication. Dans ce cas,
éteignez l’outil et arrêtez la tâche ayant provoqué la
surcharge de l’outil. Puis rallumez l’outil pour reprendre
la tâche.
Protection contre la surchauffe
En cas de surchauffe de l’outil ou de la batterie, l’outil
s’arrête automatiquement. Dans ce cas, laissez l’outil et
la batterie refroidir avant de rallumer l’outil.
NOTE : Si l’outil surchauffe, la lampe clignote.
Protection contre la décharge totale
de la batterie
Lorsque la charge de la batterie est insufsante, l’outil
s’arrête automatiquement. Dans ce cas, retirez la batte-
rie de l’outil et chargez-la.
Fonctionnement de la gâchette
AVERTISSEMENT : Avant d’insérer la batte-
rie dans l’outil, vériez toujours que la gâchette
fonctionne bien et revient en position d’arrêt
lorsque vous la relâchez.
ATTENTION : Lorsque vous n’utilisez pas
l’outil, appuyez sur le côté du bouton de
verrouillage de la gâchette pour verrouiller la
gâchette en position d’arrêt.
Pour éviter tout déclenchement accidentel de la
gâchette, l’outil est muni d’un bouton de verrouillage
de la gâchette. Pour démarrer l’outil, appuyez sur le
côté A ( ) du bouton de verrouillage de la gâchette
et enclenchez la gâchette. La vitesse de l’outil aug-
mente à mesure que vous augmentez la pression sur
la gâchette. Pour l’arrêter, relâchez la gâchette. Après
utilisation, appuyez sur le côté B ( ) du bouton de
verrouillage de la gâchette.
► Fig.3: 1. Bouton de verrouillage de la gâchette
2. Gâchette
Utilisation du bouton de
verrouillage de la gâchette pour un
fonctionnement en continu
Pour un fonctionnement en continu, appuyez sur le côté
B ( ) du bouton de verrouillage de la gâchette tout en
enclenchant la gâchette, puis relâchez-la. Pour arrêter
l’outil, appuyez sur le côté A ( ) du bouton de verrouil-
lage de la gâchette.
► Fig.4: 1. Bouton de verrouillage de la gâchette
2. Gâchette
Cadran de réglage de la vitesse
► Fig.5: 1. Cadran de réglage de la vitesse
Le nombre de frappes par minute peut être modié
en tournant le cadran de réglage de la vitesse sur un
numéro de réglage donné, de 1 à 5. Une vitesse plus
élevée est obtenue lorsque le cadran est tourné en
direction du numéro 5. Une vitesse moins élevée est
obtenue lorsque le cadran est tourné en direction du
numéro 1.
Reportez-vous au tableau pour le rapport entre les
réglages numérotés sur le cadran et le nombre de
frappes par minute.
Numéro Frappes par minute
11 000 min-1
21 300 min-1
31 900 min-1
42 700 min-1
53 200 min-1
ATTENTION : Ne tournez pas le cadran de
réglage pendant que l’outil fonctionne. Si vous ne
suivez pas cette directive, vous risquez de perdre
la maîtrise de l’outil et de vous blesser.
REMARQUE : Le cadran de réglage de la vitesse
ne peut pas être tourné plus haut que 5 ou plus
bas que 1. N’essayez pas de le placer au-delà de 5
ou en dessous de 1, sinon le réglage de la vitesse
risque de ne plus fonctionner.
Allumage de la lampe avant
► Fig.6: 1. Lampe
ATTENTION : Évitez de regarder directement
le faisceau lumineux ou sa source.
Enclenchez la gâchette pour allumer la lampe. La
lampe reste allumée tant que la gâchette est enclen-
chée. La lampe s’éteint environ 10 secondes après
avoir relâché la gâchette.
NOTE : Retirez la saleté sur la lentille de la lampe
avec un chiffon sec. Prenez soin de ne pas éraer
la lentille de la lampe sous peine de diminuer son
éclairage.

14 FRANÇAIS
Fonction électronique
L’outil est doté de fonctions électroniques pour en facili-
ter le fonctionnement.
• Contrôle de vitesse constante
La fonction de contrôle de la vitesse offre une vitesse de rota-
tion constante quelles que soient les conditions de charge.
ASSEMBLAGE
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est reti-
rée avant d’effectuer toute tâche dessus.
Graisse
Enduisez au préalable l’extrémité du foret avec une petite quan-
tité de graisse (environ 0,5 à 1 g). Cette lubrication du mandrin
garantit un mouvement uide et prolonge la durée de vie utile.
Pose ou retrait du foret
Nettoyez l’extrémité du foret et appliquez de la graisse
avant de poser le foret.
► Fig.7: 1. Extrémité de la tige 2. Graisse
Insérez le foret dans l’outil. Tournez le foret et enfon-
cez-le jusqu’à ce qu’il s’engage. Après avoir posé le
foret, assurez-vous toujours qu’il est solidement main-
tenu en place en essayant de le sortir.
► Fig.8: 1. Foret
Pour retirer le foret, tirez le carter du mandrin à fond
vers le bas puis dégagez le foret.
► Fig.9: 1. Foret 2. Carter du mandrin
Angle du foret
Le foret peut être xé selon 12 angles différents. Pour changer
l’angle du foret, faites glisser la bague de changement vers l’avant,
puis faites-la tourner pour changer l’angle du foret. Lorsque l’angle
du foret souhaité est atteint, faites glisser la bague de changement
jusqu’à la position d’origine. Le foret est ainsi solidement xé.
► Fig.10: 1. Bague de changement
Crochet
ATTENTION : Retirez toujours la batterie
lorsque l’outil est suspendu par son crochet.
ATTENTION : N’accrochez jamais l’outil dans
un emplacement élevé ou sur une surface poten-
tiellement instable.
Utilisation du crochet
Le crochet est pratique pour suspendre provisoirement
l’outil. Pour utiliser le crochet, il suft de le soulever
jusqu’à ce qu’il se verrouille en position ouverte. Si
vous n’utilisez pas le crochet, il faut toujours l’abaisser
jusqu’à ce qu’il se verrouille en position fermée.
► Fig.11: 1. Crochet
► Fig.12
Pose ou dépose du crochet
Pour retirer le crochet, desserrez les vis et retirez les rondelles
et le crochet. Pour installer le crochet, insérez les rondelles
dans les fentes sur le carter de l’outil, puis xez-le avec 2 vis.
► Fig.13: 1. Crochet 2. Vis 3. Rondelle
Raccordement de la longe (sangle de
retenue) au crochet
ATTENTION : N’utilisez pas de crochet et
de vis endommagés. Avant utilisation, vériez
toujours l’absence de dommages, ssures ou
déformations, et assurez-vous que les vis sont
bien serrées.
ATTENTION : Installez ou retirez le crochet
sur une table ou une surface stable. Veillez à
n’utiliser que les vis fournies avec le crochet.
Après avoir installé le crochet, assurez-vous qu’il
est solidement installé avec les vis.
ATTENTION : Ne retirez pas la batterie alors
que l’outil est suspendu. L’outil pourrait tomber si
les vis ne sont pas serrées.
ATTENTION : Utilisez toujours un mousque-
ton à verrouillage (à bague vissée et à ouverture
multi-action(s)) et veillez à raccorder la longe
(sangle de retenue) à la partie à double boucle du
crochet. Un raccordement incorrect peut entraîner le
détachement de l’outil du crochet et sa chute, ce qui
pourrait vous blesser.
Le crochet est également utilisé pour raccorder la longe
(sangle de retenue). Veillez à raccorder la longe (sangle
de retenue) à la partie à double boucle du crochet.
► Fig.14: 1. Partie à double boucle du cro-
chet 2. Longe (sangle de retenue)
3. Mousqueton à verrouillage (bague vissée
et à ouverture multi-action(s))
UTILISATION
ATTENTION : Tenez toujours fermement l’ou-
til avec les deux mains lorsque vous l’utilisez.
ATTENTION : Avant l’utilisation, assu-
rez-vous toujours que la pièce est bien xée.
ATTENTION : Ne forcez pas pour extraire
l’outil même si le foret est coincé. La perte de maî-
trise est propice aux blessures.
NOTE : En cas de faible température de la batterie,
l’outil risque de ne pas fonctionner à sa pleine capa-
cité. Dans ce cas, chauffez la batterie en utilisant
l’outil sans charge pendant un instant pour obtenir la
pleine capacité de l’outil.
Tenez l’outil fermement avec les deux mains. Mettez
l’outil sous tension et exercez une légère pression
dessus de façon à en garder la maîtrise et à éviter
qu’il ne saute d’un côté ou de l’autre. Exercer une très
grande pression sur l’outil n’augmentera pas l’efcacité
de l’opération.
► Fig.15

15 FRANÇAIS
Raccordement de la longe (sangle
de retenue) au crochet
Consignes de sécurité spéciques à l’utilisation
en hauteur
Lisez toutes les consignes de sécurité et instruc-
tions. Le non-respect des avertissements et instruc-
tions peut entraîner de graves blessures.
1. L’outil doit toujours être attaché lorsque vous
travaillez en hauteur. La longueur maximum de
la longe est de 2 m.
La hauteur de chute maximale autorisée pour
la longe (sangle de retenue) ne doit pas dépas-
ser 2 m.
2. Utilisez uniquement des longes convenant à
ce type d’outil et conçues pour supporter au
moins 4,0 kg.
3. N’accrochez pas la longe de l’outil à quoi que
ce soit sur votre corps ou à des éléments
mobiles. Accrochez la longe de l’outil à une
structure rigide capable de supporter la force
exercée par la chute d’un outil.
4. Assurez-vous que la longe est correctement
xée à chaque extrémité avant utilisation.
5. Vériez que l’outil et la longe ne sont pas
endommagés et fonctionnent correctement
avant chaque utilisation (y compris le tissu
et les coutures). Ne les utilisez pas s’ils sont
endommagés ou fonctionnent mal.
6.
N’enroulez pas les longes autour de bords
rugueux ou coupants, ni ne les laissez entrer en
contact avec des bords rugueux ou coupants.
7. Serrez l’autre extrémité de la longe en dehors
de l’espace de travail de sorte qu’un outil
tombant soit retenu en sécurité.
8. Fixez la longe de sorte que l’outil s’éloigne de
l’utilisateur en cas de chute. Les outils tombés
se balanceront sur la longe, ce qui pourrait provo-
quer des blessures ou une perte d’équilibre.
9. Ne les utilisez pas à proximité de pièces
en mouvement ou de machines en fonc-
tionnement. Le non-respect de cette pré-
caution présente un risque d’écrasement ou
d’enchevêtrement.
10. Ne transportez pas l’outil en le tenant par le
dispositif de xation ou la longe.
11. Faites passer l’outil d’une main à l’autre uni-
quement si vous avez un bon équilibre.
12. Ne xez pas les longes à l’outil d’une manière
qui empêche les commutateurs ou le verrouil-
lage de la gâchette (le cas échéant) de fonc-
tionner correctement.
13. Évitez de vous empêtrer dans la longe.
14. Éloignez la longe de la zone de perçage ou de
ciselage de l’outil.
15. Utilisez un mousqueton à verrouillage
(bague vissée et à ouverture multi-action(s)).
N’utilisez pas de mousquetons à ressort à
ouverture action unique.
16. Si l’outil tombe, il doit être marqué et mis hors
service, puis être coné à une usine Makita
ou à un centre de service après-vente Makita
agréé pour inspection.
ENTRETIEN
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que la batterie est reti-
rée avant d’y effectuer tout travail d’inspection ou
d’entretien.
REMARQUE : N’utilisez jamais d’essence, ben-
zine, diluant, alcool ou autre produit similaire.
Cela risquerait de provoquer la décoloration, la
déformation ou la ssuration de l’outil.
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,
toute réparation, tout travail d’entretien ou de réglage
doivent être effectués par un centre d’entretien Makita
agréé, avec des pièces de rechange Makita.
ACCESSOIRES EN
OPTION
ATTENTION : Ces accessoires ou pièces
complémentaires sont recommandés pour l’utili-
sation avec l’outil Makita spécié dans ce mode
d’emploi. L’utilisation de tout autre accessoire ou
pièce complémentaire peut comporter un risque de
blessure. N’utilisez les accessoires ou pièces complé-
mentaires qu’aux ns auxquelles ils ont été conçus.
Pour obtenir plus de détails sur ces accessoires,
contactez votre centre d’entretien local Makita.
• Pic
• Ciseau à froid
• Ciseau à écailler
• Ciseau à rainurer
• Graisse à foret
• Crochet
• Batterie et chargeur Makita d’origine
• Lunettes de sécurité
• Étui de transport en plastique
NOTE : Il se peut que certains éléments de la liste
soient compris dans l’emballage de l’outil en tant
qu’accessoires standard. Ils peuvent varier d’un pays
à l’autre.

16 DEUTSCH
DEUTSCH (Original-Anleitung)
TECHNISCHE DATEN
Modell: DHK180
Schlagzahl pro Minute 0 - 3.200 min-1
Gesamtlänge 368 mm
Nennspannung 18 V Gleichstrom
Nettogewicht 3,3 - 3,6 kg
• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen
Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land unterschiedlich sein.
• Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich
sein. Die leichteste und die schwerste Kombination, gemäß dem EPTA-Verfahren 01/2014, sind in der Tabelle
angegeben.
Zutreffende Akkus
BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 / BL1840B / BL1850 / BL1850B / BL1860B
• Einige der oben aufgelisteten Akkus sind je nach Ihrem Wohngebiet eventuell nicht erhältlich.
WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus. Bei Verwendung irgendwelcher anderer
Akkus besteht Verletzungs- und/oder Brandgefahr.
Vorgesehene Verwendung
Das Werkzeug ist für Stemm- oder Schabearbeiten in
Beton, Ziegeln und Stein vorgesehen.
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN60745-2-6:
Schalldruckpegel (LpA): 83 dB (A)
Schallleistungspegel (LWA): 94 dB (A)
Messunsicherheit (K): 3 dB (A)
HINWEIS: Der (Die) angegebene(n)
Schallemissionswert(e) wurde(n) im Einklang mit der
Standardprüfmethode gemessen und kann (können)
für den Vergleich zwischen Werkzeugen herangezo-
gen werden.
HINWEIS: Der (Die) angegebene(n)
Schallemissionswert(e) kann (können) auch für eine
Vorbewertung des Gefährdungsgrads verwendet
werden.
WARNUNG: Einen Gehörschutz tragen.
WARNUNG: Die Schallemission während der
tatsächlichen Benutzung des Elektrowerkzeugs
kann je nach der Benutzungsweise des
Werkzeugs, und speziell je nach der Art des bear-
beiteten Werkstücks, von dem (den) angegebenen
Wert(en) abweichen.
WARNUNG: Identizieren Sie
Sicherheitsmaßnahmen zum Schutz des
Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsäch-
lichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus,
wie z. B. Ausschalt- und Leerlaufzeiten des
Werkzeugs zusätzlich zur Betriebszeit).
Schwingungen
Schwingungsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN60745-2-6:
Arbeitsmodus: Stemmen
Schwingungsemission (ah, Cheq): 4,5 m/s2
Messunsicherheit (K): 1,5 m/s2
HINWEIS: Der (Die) angegebene(n)
Vibrationsgesamtwert(e) wurde(n) im Einklang mit der
Standardprüfmethode gemessen und kann (können)
für den Vergleich zwischen Werkzeugen herangezo-
gen werden.
HINWEIS: Der (Die) angegebene(n)
Vibrationsgesamtwert(e) kann (können) auch für eine
Vorbewertung des Gefährdungsgrads verwendet
werden.
WARNUNG: Die Vibrationsemission während
der tatsächlichen Benutzung des Elektrowerkzeugs
kann je nach der Benutzungsweise des Werkzeugs,
und speziell je nach der Art des bearbeite-
ten Werkstücks, von dem (den) angegebenen
Emissionswert(en) abweichen.
WARNUNG: Identizieren Sie
Sicherheitsmaßnahmen zum Schutz des
Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsäch-
lichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus,
wie z. B. Ausschalt- und Leerlaufzeiten des
Werkzeugs zusätzlich zur Betriebszeit).
EG-Konformitätserklärung
Nur für europäische Länder
Die EG-Konformitätserklärung ist als Anhang A in dieser
Bedienungsanleitung enthalten.

17 DEUTSCH
SICHERHEITSWARNUNGEN
Allgemeine Sicherheitswarnungen
für Elektrowerkzeuge
WARNUNG: Lesen Sie alle mit diesem
Elektrowerkzeug gelieferten Sicherheitswarnungen,
Anweisungen, Abbildungen und technischen Daten
durch. Eine Missachtung der unten aufgeführten
Anweisungen kann zu einem elektrischen Schlag,
Brand und/oder schweren Verletzungen führen.
Bewahren Sie alle Warnungen
und Anweisungen für spätere
Bezugnahme auf.
Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen
bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku
(ohne Kabel) betriebenes Elektrowerkzeug.
Sicherheitswarnungen für
Akku-Meißelhammer
1. Tragen Sie Gehörschützer. Lärmeinwirkung
kann Gehörschädigung verursachen.
2.
Benutzen Sie (einen) Zusatzgriff(e), sofern er (sie)
mit dem Werkzeug geliefert wurde(n). Verlust der
Kontrolle kann Personenschäden verursachen.
3. Halten Sie das Elektrowerkzeug an den iso-
lierten Griffächen, wenn Sie Arbeiten ausfüh-
ren, bei denen die Gefahr besteht, dass das
Schneidwerkzeug verborgene Kabel kontaktiert.
Bei Kontakt mit einem Strom führenden Kabel können
die freiliegenden Metallteile des Elektrowerkzeugs
ebenfalls Strom führend werden, so dass der
Benutzer einen elektrischen Schlag erleiden kann.
4. Tragen Sie Schutzhelm, Schutzbrille und/oder
Gesichtsschutz. Eine gewöhnliche Brille oder
Sonnenbrille ist KEIN Ersatz für eine Schutzbrille.
Das Tragen einer Staubmaske und dick gepols-
terter Handschuhe ist ebenfalls zu empfehlen.
5. Vergewissern Sie sich vor der Arbeit, dass der
Einsatz sicher montiert ist.
6.
Das Werkzeug erzeugt konstruktionsbedingt
Vibrationen bei normalem Betrieb. Durch Lockerung
von Schrauben kann es zu einem Ausfall oder Unfall
kommen. Unterziehen Sie die Schrauben vor der
Arbeit einer sorgfältigen Festigkeitsprüfung.
7. Lassen Sie das Werkzeug bei niedri-
gen Temperaturen oder nach längerer
Nichtbenutzung eine Zeit lang im Leerlauf
warm laufen. Dadurch wird die Schmierung
verbessert. Betrieb im kalten Zustand
erschwert die Schlagbohrarbeit.
8. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz des
Werkzeugs an hochgelegenen Arbeitsplätzen,
dass sich keine Personen darunter aufhalten.
9.
Halten Sie das Werkzeug mit beiden Händen fest.
10. Halten Sie Ihre Hände von beweglichen Teilen fern.
11. Lassen Sie das Werkzeug nicht unbeaufsichtigt lau-
fen. Benutzen Sie das Werkzeug nur mit Handhaltung.
12. Richten Sie das Werkzeug während des
Betriebs nicht auf umstehende Personen. Der
Einsatz könnte herausschnellen und schwere
Verletzungen verursachen.
13. Vermeiden Sie eine Berührung des
Einsatzes, der umliegenden Teile oder des
Werkstücks unmittelbar nach der Bearbeitung,
weil die Teile noch sehr heiß sind und
Hautverbrennungen verursachen können.
14. Manche Materialien können giftige
Chemikalien enthalten. Treffen Sie
Vorsichtsmaßnahmen, um das Einatmen
von Arbeitsstaub und Hautkontakt zu verhü-
ten. Befolgen Sie die Sicherheitsdaten des
Materiallieferanten.
15. Vergewissern Sie sich stets, das Werkzeug
ausgeschaltet ist und der Akku und der
Einsatz abgenommen sind, bevor Sie das
Werkzeug einer anderen Person aushändigen.
16. Lassen Sie das Werkzeug nicht unnötig im
Leerlauf laufen.
DIESE ANWEISUNGEN
AUFBEWAHREN.
WARNUNG: Lassen Sie sich NICHT durch
Bequemlichkeit oder Vertrautheit mit dem Produkt
(durch wiederholten Gebrauch erworben) von
der strikten Einhaltung der Sicherheitsregeln für
das vorliegende Produkt abhalten. MISSBRAUCH
oder Missachtung der Sicherheitsvorschriften in
dieser Anleitung können schwere Verletzungen
verursachen.
Wichtige Sicherheitsanweisungen
für Akku
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug
angebracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer
geworden ist, stellen Sie den Betrieb sofort
ein. Anderenfalls besteht die Gefahr von
Überhitzung, möglichen Verbrennungen und
sogar einer Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und
begeben Sie sich unverzüglich in ärztliche
Behandlung. Anderenfalls können Sie Ihre
Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem
Behälter zusammen mit anderen
Metallgegenständen, wie z. B. Nägel,
Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht star-
ken Stromuss, der Überhitzung, mögliche
Verbrennungen und einen Defekt zur Folge
haben kann.

18 DEUTSCH
6. Lagern Sie das Werkzeug und den Akku nicht
an Orten, an denen die Temperatur 50 °C errei-
chen oder überschreiten kann.
7. Versuchen Sie niemals, den Akku zu verbren-
nen, selbst wenn er stark beschädigt oder
vollkommen verbraucht ist. Der Akku kann im
Feuer explodieren.
8. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
9. Benutzen Sie keine beschädigten Akkus.
10. Die enthaltenen Lithium-Ionen-Akkus unter-
liegen den Anforderungen der Gefahrengut-
Gesetzgebung.
Für kommerzielle Transporte, z. B. durch Dritte oder
Spediteure, müssen besondere Anforderungen zu
Verpackung und Etikettierung beachtet werden.
Zur Vorbereitung des zu transportierenden
Artikels ist eine Beratung durch einen Experten für
Gefahrengut erforderlich. Bitte beachten Sie mög-
licherweise ausführlichere nationale Vorschriften.
Überkleben oder verdecken Sie offene Kontakte,
und verpacken Sie den Akku so, dass er sich in
der Verpackung nicht umher bewegen kann.
11.
Entfernen Sie den Akku zum Entsorgen vom
Werkzeug, und entsorgen Sie ihn an einem siche-
ren Ort. Befolgen Sie die örtlichen Vorschriften
bezüglich der Entsorgung von Akkus.
12. Verwenden Sie die Akkus nur mit den von
Makita angegebenen Produkten. Das Einsetzen
der Akkus in nicht konforme Produkte kann zu
einem Brand, übermäßiger Hitzebildung, einer
Explosion oder Auslaufen von Elektrolyt führen.
13. Soll das Werkzeug längere Zeit nicht benutzt
werden, muss der Akku vom Werkzeug ent-
fernt werden.
DIESE ANWEISUNGEN
AUFBEWAHREN.
VORSICHT: Verwenden Sie nur Original-
Makita-Akkus. Die Verwendung von Nicht-Original-
Makita-Akkus oder von Akkus, die abgeändert
worden sind, kann zum Bersten des Akkus und
daraus resultierenden Bränden, Personenschäden
und Beschädigung führen. Außerdem wird dadurch
die Makita-Garantie für das Makita-Werkzeug und
-Ladegerät ungültig.
Hinweise zur Aufrechterhaltung
der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist. Schalten Sie das Werkzeug stets
aus, und laden Sie den Akku, wenn Sie ein
Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur
zwischen 10 – 40 °C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Der Akku muss geladen werden, wenn er lange
Zeit (länger als sechs Monate) nicht benutzt
wird.
FUNKTIONSBESCHREIBUNG
VORSICHT: Vergewissern Sie sich vor
der Durchführung von Einstellungen oder
Funktionsprüfungen des Werkzeugs stets, dass das
Werkzeug ausgeschaltet und der Akku abgenommen ist.
Anbringen und Abnehmen des Akkus
VORSICHT: Schalten Sie das Werkzeug stets
aus, bevor Sie den Akku anbringen oder abnehmen.
VORSICHT: Halten Sie das Werkzeug und den
Akku beim Anbringen oder Abnehmen des Akkus
sicher fest. Wenn Sie das Werkzeug und den Akku
nicht sicher festhalten, können sie Ihnen aus der Hand
rutschen, was zu einer Beschädigung des Werkzeugs
und des Akkus und zu Körperverletzungen führen kann.
► Abb.1: 1. Rote Anzeige 2. Knopf 3. Akku
Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab, wäh-
rend Sie den Knopf an der Vorderseite des Akkus verschieben.
Richten Sie zum Anbringen des Akkus dessen Führungsfeder
auf die Nut im Gehäuse aus, und schieben Sie den Akku hinein.
Schieben Sie ihn vollständig ein, bis er mit einem hörbaren
Klicken einrastet. Falls die rote Anzeige an der Oberseite des
Knopfes sichtbar ist, ist der Akku nicht vollständig verriegelt.
VORSICHT: Schieben Sie den Akku stets bis
zum Anschlag ein, bis die rote Anzeige nicht mehr
sichtbar ist. Anderenfalls kann er aus dem Werkzeug her-
ausfallen und Sie oder umstehende Personen verletzen.
VORSICHT: Unterlassen Sie Gewaltanwendung
beim Anbringen des Akkus. Falls der Akku nicht rei-
bungslos hineingleitet, ist er nicht richtig ausgerichtet.
Anzeigen der Akku-Restkapazität
Nur für Akkus mit Anzeige
► Abb.2: 1. Anzeigelampen 2. Prüftaste
Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzu-
zeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf.
Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend
75% bis
100%
50% bis 75%
25% bis 50%
0% bis 25%
Den Akku
auaden.
Möglicherweise
liegt eine
Funktionsstörung
im Akku vor.

19 DEUTSCH
HINWEIS: Abhängig von den
Benutzungsbedingungen und der
Umgebungstemperatur kann die Anzeige geringfügig
von der tatsächlichen Kapazität abweichen.
Werkzeug/Akku-Schutzsystem
Das Werkzeug ist mit einem Werkzeug/Akku-
Schutzsystem ausgestattet. Dieses System schaltet die
Stromversorgung des Motors automatisch ab, um die
Lebensdauer von Werkzeug und Akku zu verlängern.
Das Werkzeug bleibt während des Betriebs automa-
tisch stehen, wenn das Werkzeug oder der Akku einer
der folgenden Bedingungen unterliegt:
Überlastschutz
Wird der Akku auf eine Weise benutzt, die eine unge-
wöhnlich hohe Stromaufnahme bewirkt, bleibt das
Werkzeug ohne jegliche Anzeige automatisch stehen.
Schalten Sie in dieser Situation das Werkzeug aus,
und brechen Sie die Arbeit ab, die eine Überlastung
des Werkzeugs verursacht hat. Schalten Sie dann das
Werkzeug wieder ein, um es neu zu starten.
Überhitzungsschutz
Wenn das Werkzeug oder der Akku überhitzt wird,
bleibt das Werkzeug automatisch stehen. Lassen Sie
das Werkzeug und den Akku in diesem Fall abkühlen,
bevor Sie das Werkzeug wieder einschalten.
HINWEIS: Bei Überhitzung des Werkzeugs blinkt die
Lampe.
Überentladungsschutz
Wenn die Akkukapazität unzureichend wird, bleibt das
Werkzeug automatisch stehen. Nehmen Sie in diesem
Fall den Akku vom Werkzeug ab, und laden Sie ihn auf.
Schalterfunktion
WARNUNG: Vergewissern Sie sich vor dem
Einsetzen des Akkus in das Werkzeug stets, dass
der Ein-Aus-Schalter ordnungsgemäß funktio-
niert und beim Loslassen in die AUS-Stellung
zurückkehrt.
VORSICHT: Wenn Sie das Werkzeug nicht
benutzen, drücken Sie den Auslösersperrknopf
auf der Seite hinein, um den Auslöseschalter in
der Stellung AUS zu verriegeln.
Um versehentliche Betätigung des Auslöseschalters
zu verhüten, ist das Werkzeug mit einem
Auslösersperrknopf ausgestattet. Um das Werkzeug
zu starten, drücken Sie den Auslösersperrknopf
auf der Seite A ( ) hinein, und betätigen Sie den
Auslöseschalter. Die Drehzahl erhöht sich durch ver-
stärkte Druckausübung auf den Auslöseschalter. Zum
Anhalten lassen Sie den Auslöseschalter los. Drücken
Sie den Auslösersperrknopf nach der Benutzung auf
der Seite B ( ) hinein.
► Abb.3: 1. Auslösersperrknopf 2. Auslöseschalter
Verwenden des Auslösersperrknopfes
für Dauerbetrieb
Drücken Sie den Auslösersperrknopf für Dauerbetrieb auf
der Seite B ( ) hinein, während Sie den Auslöseschalter
betätigen, und lassen Sie dann den Auslöseschalter
los. Um das Werkzeug zu stoppen, drücken Sie den
Auslösersperrknopf auf der Seite A ( ) hinein.
► Abb.4: 1. Auslösersperrknopf 2. Auslöseschalter
Drehzahl-Stellrad
► Abb.5: 1. Drehzahl-Stellrad
Die Schlagzahl pro Minute kann durch Drehen des
Drehzahl-Stellrads auf eine der Stufen von 1 bis 5 verstellt
werden. Durch Drehen des Stellrads in Richtung der Stufe
5 wird die Drehzahl erhöht. Durch Drehen des Stellrads in
Richtung der Stufe 1 wird die Drehzahl verringert.
Die Beziehung zwischen den einzelnen Stellrad-
Positionen und der Schlagzahl pro Minute ist aus der
nachstehenden Tabelle ersichtlich.
Nummer Schlagzahl pro Minute
11.000 min-1
21.300 min-1
31.900 min-1
42.700 min-1
53.200 min-1
VORSICHT: Drehen Sie das Stellrad nicht
bei laufendem Werkzeug. Eine Missachtung
dieser Vorsichtsmaßnahme kann den Verlust der
Kontrolle über das Werkzeug und Verletzungen
zur Folge haben.
ANMERKUNG: Das Drehzahl-Stellrad lässt
sich nur bis 5 und zurück auf 1 drehen. Wird es
gewaltsam über 5 oder 1 hinaus gedreht, kann die
Drehzahleinstellfunktion unbrauchbar werden.
Einschalten der Frontlampe
► Abb.6: 1. Lampe
VORSICHT: Blicken Sie nicht direkt in die
Lampe oder die Lichtquelle.
Betätigen Sie den Ein-Aus-Schalter, um die Lampe
einzuschalten. Die Lampe bleibt erleuchtet, solange der
Ein-Aus-Schalter gedrückt gehalten wird. Die Lampe
erlischt ungefähr 10 Sekunden nach dem Loslassen
des Ein-Aus-Schalters.
HINWEIS: Wischen Sie Schmutz auf der
Lampenlinse mit einem trockenen Tuch ab. Achten
Sie sorgfältig darauf, dass Sie die Lampenlinse nicht
verkratzen, weil sich sonst die Lichtstärke verringert.
Elektronikfunktionen
Das Werkzeug ist für komfortablen Betrieb mit
Elektronikfunktionen ausgestattet.
• Konstantdrehzahlregelung
Die Drehzahlregelfunktion liefert eine konstante
Drehzahl ungeachtet der Lastbedingungen.

20 DEUTSCH
MONTAGE
VORSICHT: Vergewissern Sie sich vor der
Ausführung von Arbeiten am Werkzeug stets,
dass das Werkzeug ausgeschaltet und der Akku
abgenommen ist.
Schmierfett
Tragen Sie vor der Arbeit eine kleine Menge Schmierfett
(etwa 0,5 - 1 g) auf das Schaftende des Einsatzes auf.
Diese Futterschmierung gewährleistet reibungslosen
Betrieb und längere Lebensdauer.
Montage und Demontage des
Einsatzes
Reinigen Sie das Schaftende des Einsatzes, und tragen
Sie Schmierfett auf, bevor Sie den Einsatz montieren.
► Abb.7: 1. Schaftende 2. Schmierfett
Führen Sie den Einsatz in das Werkzeug ein. Drehen
Sie den Einsatz, und drücken Sie ihn hinein, bis er ein-
rastet. Vergewissern Sie sich nach dem Montieren des
Einsatzes immer, dass der Einsatz sicher sitzt, indem
Sie versuchen, ihn herauszuziehen.
► Abb.8: 1. Einsatz
Zum Entfernen des Einsatzes ziehen Sie die
Futterabdeckung bis zum Anschlag nach unten und
ziehen den Einsatz heraus.
► Abb.9: 1. Einsatz 2. Futterabdeckung
Einsatzwinkel
Der Einsatz kann in 12 verschiedenen Winkeln ein-
gespannt werden. Zum Ändern des Einsatzwinkels
schieben Sie den Wechselring zunächst nach vorn, und
dann drehen Sie ihn in die gewünschte Position. Nach
Erreichen des gewünschten Winkels schieben Sie den
Wechselring auf die Ausgangsstellung zurück. Dadurch
wird der Einsatz gesichert.
► Abb.10: 1. Wechselring
Aufhänger
VORSICHT: Nehmen Sie stets den Akku ab,
wenn Sie das Werkzeug am Aufhänger aufhängen.
VORSICHT: Hängen Sie das Werkzeug auf
keinen Fall an hoch gelegenen Stellen oder an
einer potentiell instabilen Fläche auf.
Verwendung des Aufhängers
Der Aufhänger ist praktisch, um das Werkzeug vorü-
bergehend aufzuhängen. Um den Aufhänger zu benut-
zen, heben Sie ihn einfach an, bis er in die geöffnete
Position einrastet. Wenn er nicht benutzt wird, senken
Sie den Aufhänger stets ab, bis er in die geschlossene
Position einrastet.
► Abb.11: 1. Aufhänger
► Abb.12
Demontieren und Montieren des
Aufhängers
Um den Aufhänger zu demontieren, lösen Sie die
Schrauben, und entfernen Sie die Beilagscheiben und den
Aufhänger. Um den Aufhänger zu montieren, setzen Sie die
Beilagscheiben in die Schlitze des Werkzeuggehäuses ein,
und sichern Sie dann den Aufhänger mit 2 Schrauben.
► Abb.13: 1. Aufhänger 2. Schraube 3. Beilagscheibe
Anschließen einer Schnur (Haltegurt)
am Aufhänger
VORSICHT: Benutzen Sie den Aufhänger und
die Schrauben nicht, wenn sie beschädigt sind.
Überprüfen Sie das Werkzeug vor Gebrauch stets auf
Beschädigung, Risse oder Verformung, und vergewis-
sern Sie sich, dass die Schrauben angezogen sind.
VORSICHT: Montieren oder demontieren Sie
den Aufhänger auf einem stabilen Tisch oder einer
stabilen Oberäche. Verwenden Sie nur die mit dem
Aufhänger gelieferten Schrauben. Vergewissern Sie
sich nach dem Montieren des Aufhängers, dass der
Aufhänger sicher mit den Schrauben montiert ist.
VORSICHT: Nehmen Sie nicht den Akku ab, wäh-
rend Sie das Werkzeug aufhängen. Das Werkzeug kann
herunterfallen, falls die Schrauben nicht festgezogen sind.
VORSICHT: Verwenden Sie stets einen
Schraubkarabiner (Multi-Action- und Screw
Gate-Ausführung), und befestigen Sie unbedingt
die Schnur (Haltegurt) am Doppelschleifenteil
des Aufhängers. Ungeeignete Befestigung kann
Herunterfallen des Werkzeugs vom Aufhänger verur-
sachen, was zu Personenschäden führen kann.
Der Aufhänger ist auch zum Anschließen der Schnur
(Haltegurt) vorgesehen. Schließen Sie die Schnur
(Haltegurt) unbedingt an den Doppelschleifenteil des
Aufhängers an.
► Abb.14: 1. Doppelschleifenteil des Aufhängers
2. Schnur (Haltegurt) 3. Schraubkarabiner
(Multi-Action- und Screw Gate-Ausführung)
BETRIEB
VORSICHT: Halten Sie das Werkzeug wäh-
rend der Arbeit immer mit beiden Händen fest.
VORSICHT: Vergewissern Sie sich vor der
Arbeit immer, dass das Werkstück gesichert ist.
VORSICHT: Ziehen Sie das Werkzeug selbst
bei klemmendem Einsatz nicht gewaltsam her-
aus. Verlust der Kontrolle kann Verletzungen
verursachen.
HINWEIS: Wenn der Akku kalt ist, kann nicht die volle
Leistungsfähigkeit des Werkzeugs erhalten werden.
Erwärmen Sie in diesem Fall den Akku, indem Sie
das Werkzeug eine Weile bei Nulllast laufen lassen,
um die volle Leistungsfähigkeit des Werkzeugs zu
erhalten.
