Makita HK0500 User manual

GB Power Scraper Instruction Manual
F Burineur Manuel d’Instructions
D Kratzer Betriebsanleitung
I Scalpellatore Istruzioni d’Uso
NL Bikhamer Gebruiksaanwijzing
E Raspadora Manual de Instrucciones
P Hartelo minidemolidor para descasque Manual de instruções
DK Elektronisk mejselhammer Brugsanvisning
GR Ηλεκτρικς ξύστης Οδηγίες χρήσεως
HK0500

2
12
34
56
1
5
6
7
4
3
3
4
2

3
ENGLISH (Original instructions)
Explanation of general view
1 Switch trigger
2 Adjusting dial
3Bit
4 Chuck cover
5 Change ring
6 Scaling chisel
7 Tile
SPECIFICATIONS
Model HK0500
Blows per minute (min–1)........................... 2,000 – 3,500
Overall length .................................................... 468 mm
Net weight .............................................................. 3.2 kg
Safety class .............................................................. /II
• Due to our continuing programme of research and
development, the specifications herein are subject to
change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE047-1
Intended use
The tool is intended for chiselling work in concrete, brick,
stone and asphalt as well as for driving and compacting
with appropriate accessories.
ENF002-1
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated in accordance with European Standard
and can, therefore, also be used from sockets without
earth wire.
GEA010-1
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future refer-
ence.
GEB004-6
HAMMER SAFETY WARNINGS
1. Wear ear protectors. Exposure to noise can cause
hearing loss.
2. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
3. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a “live” wire may
make exposed metal parts of the power tool “live”
and could give the operator an electric shock.
4. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun glasses
are NOT safety glasses. It is also highly recom-
mended that you wear a dust mask and thickly
padded gloves.
5. Be sure the bit is secured in place before opera-
tion.
6. Under normal operation, the tool is designed to
produce vibration. The screws can come loose
easily, causing a breakdown or accident. Check
tightness of screws carefully before operation.
7. In cold weather or when the tool has not been
used for a long time, let the tool warm up for a
while by operating it under no load. This will
loosen up the lubrication. Without proper warm-
up, hammering operation is difficult.
8. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
9. Hold the tool firmly with both hands.
10. Keep hands away from moving parts.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Do not point the tool at any one in the area when
operating. The bit could fly out and injure some-
one seriously.
13. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
14. Do not operate the tool at no-load unnecessarily.
15. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this instruc-
tion manual may cause serious personal injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.

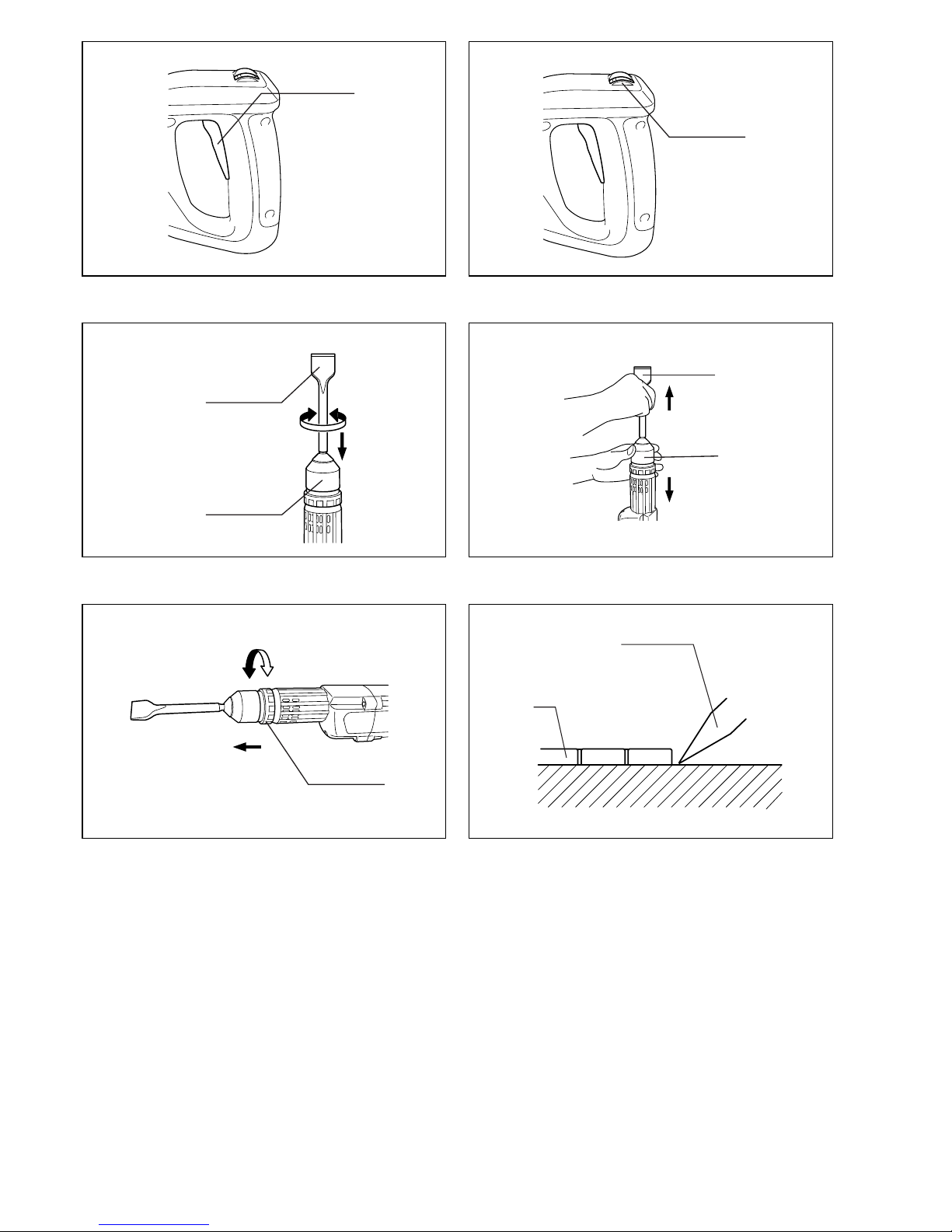

Switch action (Fig. 1)
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.

4
Speed change (Fig. 2)
The blows per minute can be adjusted just by turning the
adjusting dial. This can be done even while the tool is
running. The dial is marked 1 (lowest speed) to 6 (full
speed).
Refer to the table below for the relationship between the
number settings on the adjusting dial and the blows per
minute.
CAUTION:
• The speed adjusting dial can be turned only as far as 6
and back to 1. Do not force it past 6 or 1, or the speed
adjusting function may no longer work.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing the bit
Clean the bit shank before installing the bit. Insert the bit
into the tool. Turn the bit and push it in until it engages.
(Fig. 3)
If the bit cannot be pushed in, remove the bit. Pull the
chuck cover down a couple of times. Then insert the bit
again. Turn the bit and push it in until it engages.
After installing, always make sure that the bit is securely
held in place by trying to pull it out. To remove the bit, pull
the chuck cover down all the way and pull the bit out.
(Fig. 4)
Bit angle (Fig. 5)
The bit can be secured at 12 different angles. To change
the bit angle, slide the change ring forward, then turn the
change ring to change the bit angle. At the desired angle,
slide the change ring back to the original position. The bit
will be secured in place.
OPERATION
Position the bit at the location to be chipped, then pull the
switch trigger. Apply slight pressure on the tool so that
the tool will not bounce around, uncontrolled.
Pressing very hard on the tool will not increase the effi-
ciency.
NOTE:
• When removing tiles with a scaling chisel, apply the
chisel to the bottom of tiles as shown in Fig. 6. If you
operate the tool with the chisel applied to the top sur-
face of tiles, the service life of the chisel will be short-
ened.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Bull point
• Cold chisel
• Scaling chisel
• Safety goggles
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA): 83 dB (A)
Sound power level (LWA): 94 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode: chiseling
Vibration emission (ah,CHeq): 9.5 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-1
• The declared vibration emission value has been mea-
sured in accordance with the standard test method and
may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the oper-
ator that are based on an estimation of exposure in the
actual conditions of use (taking account of all parts of
the operating cycle such as the times when the tool is
switched off and when it is running idle in addition to
the trigger time).
Number on adjusting dial Blows per minute
6 3,500
5 3,200
4 2,900
3 2,600
2 2,300
12,000

5
ENH101-14
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine: Power Scraper
Model No./ Type: HK0500
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorized
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30. 1. 2009
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

6
FRANÇAIS (Instructions originales)
Descriptif
1 Gâchette
2 Molette de réglage
3 Foret
4 Capot du mandrin
5 Bague d’orientation
6 Burin de désincrustation
7 Carreau
SPÉCIFICATIONS
Modèle HK0500
Cadence de frappe/mn. (min–1) ............... 2 000 – 3 500
Longueur totale ................................................. 468 mm
Poids net .............................................................. 3,2 kg
Catégorie de sécurité ............................................. /II
• Én raison du caractère permanent de notre programme
de Recherche et Développement, les caractéristiques
de nos outils sont évolutives. De ce fait, les spécifica-
tions contenues dans ce manuel sont susceptibles
d’être modifiées sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2003
ENE047-1
Utilisations
Cet outil est conçu pour le ciselage dans le béton, la bri-
que, la pierre et l’asphalte, ainsi que pour l’enfoncement
et le compactage au moyen des accessoires appropriés.
ENF002-1
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque signaléti-
que, et il ne pourra fonctionner que sur un courant sec-
teur monophasé. Réalisé avec une double isolation, il est
conforme à la réglementation européenne et peut de ce
fait être alimenté sans mise à la terre.
GEA010-1
Consignes de sécurité générales pour outils électri-
ques
MISE EN GARDE Veuillez lire toutes les mises en
garde et toutes les instructions. Il y a risque de choc
électrique, d’incendie et/ou de blessure grave si les
mises en garde et les instructions ne sont pas
respectées.
Conservez toutes les mises en garde et instructions
pour référence ultérieure.
GEB004-6
CONSIGNES DE SÉCURITÉ POUR MARTEAU
1. Portez des protections d’oreilles. L’exposition au
bruit peut entraîner la surdité.
2. Utilisez la ou les poignée(s) auxiliaire(s), si l’outil
en possède. Toute perte de maîtrise comporte un
risque de blessure.
3. Saisissez l’outil électrique uniquement par ses
surfaces de poigne isolées lorsque vous effec-
tuez des travaux au cours desquels l’accessoire
tranchant peut entrer en contact avec des fils
cachés ou avec le cordon d’alimentation de
l’outil. Le contact de l’accessoire tranchant avec un
fil sous tension peut également mettre sous tension
les parties métalliques exposées de l’outil électri-
que, causant ainsi un choc électrique chez l’utilisa-
teur.
4. Portez une coiffure résistante (un casque de
sécurité), des lunettes de sécurité et/ou une
visière. Les lunettes ordinaires et les lunettes de
soleil ne sont PAS des lunettes de sécurité.
Nous vous recommandons également de porter
un masque antipoussières et des gants très
épais.
5. Assurez-vous que le foret est bien serré avant
d’utiliser l’outil.
6. Même en conditions normales d’utilisation,
l’outil produit des vibrations. Les vis peuvent
ainsi se relâcher facilement, ce qui risque
d’entraîner une rupture de pièce ou un accident.
Avant l’utilisation, vérifiez que les vis sont bien
serrées.
7. À basse température ou lorsque l’outil est resté
inutilisé pour une période prolongée, laissez-le
réchauffer un instant en le faisant fonctionner à
vide. Cela permettra au lubrifiant de réchauffer.
La perforation sera difficile si l’outil n’est pas
bien réchauffé.
8. Assurez-vous toujours d’une bonne position
d’équilibre.
Assurez-vous que personne ne se trouve des-
sous lorsque vous utilisez l’outil dans une posi-
tion ou un emplacement élevé.
9. Tenez toujours l’outil fermement à deux mains.
10. Gardez les mains éloignées des pièces en mou-
vement.
11. Ne laissez pas l’outil tourner inutilement. Ne fai-
tes fonctionner l’outil qu'une fois que vous
l’avez bien en main.
12. Pendant l’utilisation de l’outil, ne le pointez vers
personne dans la zone de travail. Vous risqueriez
de blesser gravement quelqu’un en cas d’éjec-
tion du foret.
13. Ne touchez ni le foret ni les pièces adjacentes
immédiatement après l’utilisation de l’outil. Ils
risquent d’être extrêmement chauds et de vous
brûler gravement la peau.
14. Ne faites pas fonctionner inutilement l’outil à
vide.
15. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour ne pas inhaler les
poussières qu’ils dégagent et pour éviter tout
contact avec la peau. Conformez-vous aux con-
signes de sécurité du fabricant.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité indi-
quées dans ce manuel d’instructions peut entraîner
une blessure grave.

7
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Vérifiez toujours que l’outil est hors tension et débran-
ché avant de l’ajuster ou de vérifier son fonctionne-
ment.
Mise en route (Fig. 1)
ATTENTION :
• Avant de brancher l’outil vérifiez toujours que la
gâchette fonctionne correctement et revient sur la posi-
tion “OFF” une fois relâchée.
Pour le mettre en route, enfoncez simplement la
gâchette. Pour arrêter la gâchette, relâchez-la.
Changement de vitesse (Fig. 2)
Il est possible de régler la cadence de frappes par minute
simplement en tournant la molette de réglage. Cette opé-
ration est possible même si l’outil est en marche. La
molette est graduée de 1 (vitesse la plus lente) à 6
(vitesse la plus rapide).
Pour connaître le rapport entre les graduations de la
molette et le nombre de frappes par minute, consultez le
tableau ci-dessous.
ATTENTION :
• Vous ne pourrez pas tourner la molette de réglage de
la vitesse plus loin que le chiffre 6 et le chiffre 1. Ne la
tournez pas de force au-delà de ces chiffres, sinon elle
risque de ne plus fonctionner.
ASSEMBLAGE
ATTENTION :
• Avant toute intervention, assurez-vous toujours que le
contact est coupé et l’outil débranché.
Installation et retrait du foret
Nettoyez la queue de l’accessoire avant d’installer
l’accessoire. Introduisez l’accessoire dans l’outil. Tournez
l’accessoire et enfoncez-le jusqu’à ce qu’il s’engage.
(Fig. 3)
Si vous ne pouvez pas enfoncer l’accessoire, retirez-le.
Abaissez deux ou trois fois le capot du mandrin. Puis
introduisez de nouveau l’accessoire. Tournez l’acces-
soire et enfoncez-le jusqu’à ce qu’il s’engage.
Après avoir installé l’accessoire, vérifiez toujours qu’il est
fermement maintenu en place en essayant de le tirer.
Pour enlever l’accessoire, abaissez complètement le
capot du mandrin et retirez l’accessoire. (Fig. 4)
Choix d’un angle de travail (Fig. 5)
Pour vos travaux de burinage, vous avez la possibilité
d’orienter le fer du burin ou de la gouge selon 12 angles
différents. Une fois l’accessoire en place, faites remonter
vers l’avant la bague pour pouvoir modifier son orienta-
tion. Le burin va sera fixé en.
UTILISATION
Placez le foret sur l’emplacement à buriner, puis tirez sur
la gâchette. Appliquez une légère pression sur l’outil
pour l’empêcher de bondir en tous sens, hors de con-
trôle. Une pression très forte sur l’outil n’augmentera pas
l’efficacité.
NOTE :
• Pour enlever des carreaux avec un burin de désincrus-
tation, appliquez le burin au bas des carreaux comme
illustré sur la Fig. 6. Si vous utilisez l’outil en appliquant
le burin sur la surface supérieure des carreaux, cela
raccourcit la durée de service du burin.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’y effectuer tout travail d’inspection
ou d’entretien.
• N’utilisez jamais d’essence, benzine, diluant, alcool ou
autre produit similaire. Cela risquerait de provoquer la
décoloration, la déformation ou la fissuration de l’outil.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’inspection et le remplacement des char-
bons, et tout autre travail d’entretien ou de réglage doi-
vent être effectués dans un centre de service Makita
agréé ou un centre de service de l’usine Makita, exclusi-
vement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce mode d’emploi. L’utilisation de tout autre
accessoire ou pièce complémentaire peut comporter
un risque de blessure. N’utilisez les accessoires ou piè-
ces qu’aux fins auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
•Pic
• Ciseau à froid
• Ciseau à écailler
• Lunettes de sécurit
Graduations de la
molette de réglage Cadence de frappes par minute
6 3 500
5 3 200
4 2 900
3 2 600
2 2 300
1 2 000

8
ENG905-1
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN60745 :
Niveau de pression sonore (LpA) : 83 dB (A)
Niveau de puissance sonore (LWA) : 94 dB (A)
Incertitude (K) : 3 dB (A)
Porter des protecteurs anti-bruit
ENG900-1
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN60745 :
Mode de travail : ciselage
Émission de vibrations (ah,CHeq) : 9,5 m/s2
Incertitude (K) : 1,5 m/s2
ENG901-1
• La valeur d’émission de vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée pour comparer les outils entre eux.
• La valeur d’émission de vibrations déclarée peut aussi
être utilisée pour l’évaluation préliminaire de l’exposi-
tion.
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de l’outil
électrique peut être différente de la valeur d’émission
déclarée, suivant la façon dont l’outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l’utili-
sateur doivent être basées sur une estimation de
l’exposition dans des conditions réelles d’utilisation (en
tenant compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de sa mise
hors tension, lorsqu’il tourne à vide et le moment de
son déclenchement).
ENH101-14
Pour les pays d’Europe uniquement
Déclaration de conformité CE
Makita Corporation, en tant que fabricant responsa-
ble, déclare que la ou les machines suivantes :
Désignation de la machine : Burineur
N° de modèle / Type : HK0500
sont produites en série et
sont conformes aux Directives européennes suivan-
tes :2006/42/CE
et qu’elles sont fabriquées conformément aux normes ou
documents normalisés suivants :
EN60745
La documentation technique est conservée par notre
représentant agréé en Europe, à savoir :
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, Angleterre
30. 1. 2009
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

9
DEUTSCH (Originale Anleitungen)
Übersicht
1 Ein-Aus-Schalter
2 Einstellrad
3 Einsatzwerkzeug
4 Futterabdeckung
5 Drehring
6 Schälmeißel
7 Fliese
TECHNISCHE DATEN
Modell HK0500
Schlagzahl/min. (min–1)............................. 2 000 – 3 500
Gesamtlänge ..................................................... 468 mm
Nettogewicht ......................................................... 3,2 kg
Sicherheitsklasse .................................................... /II
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land
abweichen.
• Gewicht nach EPTA-Verfahren 01/2003
ENE047-1
Vorgesehene Verwendung
Dieses Werkzeug ist für schwere Meißelarbeiten in
Beton, Ziegel, Stein und Asphalt sowie für Schrauben
und Verdichten mit dem entsprechenden Zubehör vorge-
sehen.
ENF002-1
Netzanschluss
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Netzspannung angeschlossen werden und
arbeitet nur mit Einphasen-Wechselspannung. Sie ist
entsprechend den Europäischen Richtlinien doppelt
schutzisoliert und kann daher auch an Steckdosen ohne
Erdanschluss betrieben werden.
GEA010-1
Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und Anweisungen durch. Eine Missachtung der unten
aufgeführten Warnungen und Anweisungen kann zu
einem elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.
GEB004-6
SICHERHEITSWARNUNGEN FÜR HAMMER
1. Tragen Sie Gehörschützer. Lärmeinwirkung kann
zu Gehörverlust führen.
2. Benutzen Sie (einen) Zusatzgriff(e), sofern er
(sie) mit dem Werkzeug geliefert wurde(n). Ver-
lust der Kontrolle kann Verletzungen verursachen.
3. Halten Sie das Elektrowerkzeug nur an den iso-
lierten Griffflächen, wenn Sie Arbeiten ausfüh-
ren, bei denen die Gefahr besteht, dass
verborgene Kabel oder das eigene Kabel kontak-
tiert werden. Bei Kontakt mit einem Strom führen-
den Kabel werden die freiliegenden Metallteile des
Elektrowerkzeugs ebenfalls Strom führend, so dass
der Benutzer einen elektrischen Schlag erleiden
kann.
4. Tragen Sie Schutzhelm, Schutzbrille und/oder
Gesichtsschutz. Eine gewöhnliche Brille oder
Sonnenbrille ist KEIN Ersatz für eine Sicher-
heitsbrille. Das Tragen einer Staubmaske und
dick gepolsterter Handschuhe ist ebenfalls zu
empfehlen.
5. Vergewissern Sie sich vor der Arbeit, dass der
Einsatz sicher montiert ist.
6. Das Werkzeug ist so ausgelegt, dass es bei nor-
malem Betrieb Vibrationen erzeugt. Durch
Lockerung von Schrauben kann es zu einem
Ausfall oder Unfall kommen. Überprüfen Sie
sorgfältig die Festigkeit der Schrauben vor der
Arbeit.
7. Lassen Sie das Werkzeug bei niedrigen Tempe-
raturen oder nach längerer Nichtbenutzung eine
Zeit lang im Leerlauf warm laufen. Dadurch wird
die Schmierung verbessert. Betrieb im kalten
Zustand erschwert die Schlagbohrarbeit.
8. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz des Werk-
zeugs an hochgelegenen Arbeitsplätzen, dass
sich keine Personen darunter aufhalten.
9. Halten Sie das Werkzeug mit beiden Händen
fest.
10. Halten Sie die Hände von beweglichen Teilen
fern.
11. Lassen Sie das Werkzeug nicht unbeaufsichtigt
laufen. Benutzen Sie das Werkzeug nur mit
Handhaltung.
12. Richten Sie das Werkzeug während des Betriebs
nicht auf umstehende Personen. Der Einsatz
könnte herausschnellen und schwere Verletzun-
gen verursachen.
13. Vermeiden Sie eine Berührung des Bohrerein-
satzes oder der umliegenden Teile unmittelbar
nach der Bearbeitung, weil die Teile noch sehr
heiß sind und Hautverbrennungen verursachen
können.
14. Lassen Sie das Werkzeug nicht unnötig im Leer-
lauf laufen.
15. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt abhal-
ten. MISSBRAUCH oder Missachtung der Sicher-
heitsvorschriften in dieser Anleitung können
schwere Verletzungen verursachen.

10
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor jeder Einstellung oder Funk-
tionsprüfung der Maschine stets, dass sie ausgeschal-
tet und vom Stromnetz getrennt ist.
Schalterfunktion (Abb. 1)
VORSICHT:
• Vor dem Anschließen der Maschine an das Stromnetz
stets überprüfen, ob der EIN-/AUS-Schalter ordnungs-
gemäß funktioniert und beim Loslassen in die AUS-
Stellung zurückkehrt.
Die Drehzahl erhöht sich durch verstärkte
Druckausübung auf den Elektronikschalter. Zum
Ausschalten lassen Sie den Schalter los.
Schlagzahlvorwahl (Abb. 2)
Die Schlagzahl der Maschine kann durch Drehen des
Drehzahl-Stellrades vorgewählt werden. Dies ist auch
während des Betriebs möglich. Das Drehzahl-Stellrad ist
von “1” (niedrigste Schlagzahl) bis “6” (höchste Schlag-
zahl) markiert.
Die nachstehende Tabelle zeigt den Zusammenhang
zwischen der vorgewählten Einstellung und der Schlag-
zahl.
VORSICHT:
• Das Hubzahl-Stellrad lässt sich nur bis zur Position 6
vor- und bis zur Position 1 zurückdrehen. Drehen Sie
es nicht gewaltsam über die Position 6 oder 1 hinaus,
weil sonst eine genaue Einstellung der Hubzahl nicht
mehr möglich ist.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.
Montage und Demontage des Einsatzes
Den Werkzeugschaft vor der Montage reinigen. Das Ein-
satzwerkzeug in die Maschine einführen, dann drehen
und bis zum Einrasten hineindrücken. (Abb. 3)
Falls sich das Einsatzwerkzeug nicht hineindrücken lässt,
ist es wieder zu entfernen. Die Futterabdeckung mehr-
mals nach unten ziehen. Dann das Einsatzwerkzeug wie-
der einführen. Das Einsatzwerkzeug drehen und bis zum
Einrasten hineindrücken.
Prüfen Sie nach der Montage stets den sicheren Sitz des
Einsatzwerkzeugs durch Zugversuch. Zum Entfernen
des Einsatzwerkzeugs die Futterabdeckung bis zum
Anschlag nach unten ziehen und das Einsatzwerkzeug
herausziehen. (Abb. 4)
Einsatzwerkzeug-Position (Abb. 5)
Das Einsatzwerkzeug kann in 12 verschiedenen Positio-
nen gesichert werden. Zur Änderung der Position den
Drehring nach vorn schieben, in die gewünschte Position
drehen. An der gewünschten Position den Drehring in die
Ausgangsstellung zurückschieben. Dadurch wird das
Einsatzwerkzeug gesichert
BETRIEB
Setzen Sie den Meißel auf die gewünschte Meißelstelle,
und drücken Sie dann den Schalter. Üben Sie leichten
Druck auf das Werkzeug aus, damit es nicht unkontrol-
liert umherspringt. Übermäßige Druckausübung auf das
Werkzeug bewirkt keine Erhöhung der Arbeitsleistung.
HINWEIS:
• Wenn Sie Fliesen mit einem Schälmeißel entfernen,
setzen Sie den Meißel an der Unterseite der Fliesen
an, wie in Abb. 6 gezeigt. Wird der Meißel an der Ober-
seite der Fliesen angesetzt, verkürzt sich die Lebens-
dauer des Meißels.
WARTUNG
VORSICHT:
• Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine aus-
zuschalten und vom Stromnetz zu trennen.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdün-
ner, Alkohol oder dergleichen. Solche Mittel können
Verfärbung, Verformung oder Rissbildung verursachen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts aufrechtzuerhalten, sollten Reparaturen, Über-
prüfung und Austausch der Kohlebürsten und andere
Wartungs- oder Einstellarbeiten nur von Makita-Kunden-
dienstzentren unter ausschließlicher Verwendung von
Makita-Originalersatzteilen ausgeführt werden.
ZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine
Verletzungsgefahr darstellen. Verwenden Sie Zubehör-
teile oder Vorrichtungen nur für ihren vorgesehenen
Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Spitzmeißel
• Flachmeißel
• Putzmeißel
• Schutzbrille
Einstellung
Drehzahl-Stellrad Schlagzahl (min.-1)
6 3 500
5 3 200
4 2 900
3 2 600
2 2 300
12000

11
ENG905-1
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN60745:
Schalldruckpegel (LpA): 83 dB (A)
Schalleistungspegel (LWA): 94 dB (A)
Ungewissheit (K): 3 dB (A)
Gehörschutz tragen
ENG900-1
Vibration
Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN60745:
Arbeitsmodus: Meißel
Vibrationsemission (ah,CHeq): 9,5 m/s2
Ungewissheit (K): 1,5 m/s2
ENG901-1
• Der angegebene Vibrationsemissionswert wurde im
Einklang mit der Standardprüfmethode gemessen und
kann für den Vergleich zwischen Maschinen herange-
zogen werden.
• Der angegebene Vibrationsemissionswert kann auch
für eine Vorbewertung des Gefährdungsgrads verwen-
det werden.
WARNUNG:
• Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise der Maschine vom angegebenen
Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz
des Benutzers anhand einer Schätzung des Gefähr-
dungsgrads unter den tatsächlichen Benutzungsbedin-
gungen (unter Berücksichtigung aller Phasen des
Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten
der Maschine zusätzlich zur Betriebszeit).
ENH101-14
Nur für europäische Länder
EG-Übereinstimmungserklärung
Wir, die Firma Makita als verantwortlicher Hersteller,
erklären, dass die folgende(n) Makita-Maschine(n):
Bezeichnung der Maschine: Kratzer
Modell-Nr./ Typ: HK0500
der Serienproduktion entstammen und
den folgenden europäischen Richtlinien entspre-
chen:
2006/42/EG
und gemäß den folgenden Standards oder standardisier-
ten Dokumenten hergestellt werden:
EN60745
Die technische Dokumentation befindet sich im Bestand
unserer autorisierten Vertretung in Europa, nämlich:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30. 1. 2009
Tomoyasu Kato
Direktor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

12
ITALIANO (Istruzioni originali)
Visione generale
1 Grilletto interruttore
2 Ghiera di regolazione
3 Punta
4 Coperchio mandrino
5 Anello di cambio
6 Scalpello per disincrostare
7 Mattonella
DATI TECNICI
Modello HK0500
No.colpi/min. (min–1) .................................. 2.000 – 3.500
Lunghezza totale ............................................... 468 mm
Peso netto ............................................................ 3,2 kg
Classe di sicurezza ................................................. /II
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• I dati tecnici potrebbero differire a seconda del paese di
destinazione del modello.
• Peso in base alla procedura EPTA 01/2003
ENE047-1
Utilizzo previsto
Questo utensile è progettato per i lavori di scalpellatura
del cemento, mattoni, pietre e asfalto, come pure per
l’avvitamento e la compattazione con gli accessori appro-
priati.
ENF002-1
Alimentazione
L’utensile deve essere collegato ad una presa di corrente
con la stessa tensione indicata sulla targhetta del nome,
e può funzionare soltanto con la corrente alternata
monofase. Esso ha un doppio isolamento in osservanza
alle norme europee, per cui può essere usato con le
prese di corrente sprovviste della messa a terra.
GEA010-1
Avvertimenti generali per la sicurezza dell’utensile
elettrico
AVVERTIMENTO Leggere tutti gli avvertimenti per
la sicurezza e le istruzioni. La mancata osservanza
degli avvertimenti e delle istruzioni può causare scosse
elettriche, incendio e/o gravi incidenti.
Conservare tutti gli avvertimenti e le istruzioni per
riferimenti futuri.
GEB004-6
AVVERTIMENTI PER LA SICUREZZA
PER IL MARTELLO
1. Indossare le protezioni delle orecchie. Il rumore
può causare la perdita dell’udito.
2. Usare il manico ausiliario, se è in dotazione
all’utensile. La perdita di controllo può provocare
lesioni personali.
3. Tenere l’utensile elettrico soltanto per le super-
fici di presa isolate quando si esegue una opera-
zione in cui l’accessorio di taglio potrebbe fare
contatto con fili elettrici nascosti o con il cavo di
alimentazione dell’utensile. Il contatto dell’acces-
sorio di taglio con un filo elettrico “sotto tensione”
potrebbe mettere “sotto tensione” le parti metalliche
esposte dell’utensile elettrico dando una scossa
elettrica all’operatore.
4. Indossare un cappello duro (casco di sicurezza),
occhiali di protezione e/o una visiera. I comuni
occhiali e gli occhiali da sole NON sono occhiali
di protezione. Si raccomanda anche in modo
particolare di indossare una mascherina antipol-
vere e guanti imbottiti.
5. Controllare che la punta sia fissata saldamente
prima di cominciare il lavoro.
6. L’utensile produce normalmente delle vibrazioni
durante il lavoro. Le viti potrebbero facilmente
allentarsi, causando un guasto o un incidente.
Controllare con cura che le viti siano strette sal-
damente prima di cominciare il lavoro.
7. Se fa freddo, oppure se non é stato usato per un
lungo periodo di tempo, far scaldare l’utensile
facendolo funzionare per qualche tempo a
vuoto. Ciò scioglie il lubrificante. L’operazione di
martellamento diventa difficile se l’utensile non
è riscaldato sufficientemente.
8. I piedi devono sempre essere appoggiati salda-
mente.
Accertarsi che non ci sia nessuno sotto quando
si usa l’utensile in un posto alto.
9. Tenere saldamente l’utensile con entrambe le
mani.
10. Non posare l’utensile lasciandolo funzionare.
11. Far funzionare l’utensile soltanto tenendolo in
mano.
12. Non puntare l’utensile sulle persone nell’area in
cui viene usato. La punta potrebbe essere
espulsa causando lesioni serie.
13. Non toccare la punta o le parti vicine alla punta
immediatamente dopo l’utilizzo dell’utensile.
Esse potrebbero essere estremamente calde e
causare bruciature.
14. Non far funzionare inutilmente l’utensile a vuoto.
15. Alcuni materiali contengono sostanze chimiche
che potrebbero essere tossiche. Fare attenzione
per evitarne l’inalazione o il contatto con la pelle.
Osservare i dati per la sicurezza forniti dal pro-
duttore del materiale.
CONSERVARE QUESTE ISTRUZIONI.
AVVERTIMENTO:
NON lasciare che comodità o la familiarità d’utilizzo
con il prodotto (acquisita con l’uso ripetuto) sostitui-
sca la stretta osservanza delle norme di sicurezza.
L’utilizzo SBAGLIATO o la mancata osservanza delle
norme di sicurezza di questo manuale di istruzioni
potrebbero causare lesioni serie.

13
DESCRIZIONE DEL FUNZIONAMENTO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di regolare o controllare le
sue funzioni.
Interruttore (Fig. 1)
ATTENZIONE:
• Prima di inserire l’utensile in una presa di corrente,
controllare che il grilletto dell’interruttore funzioni bene
e ritorni sulla posizione di “OFF” (spento) quando viene
rilasciato.
Per mettere in moto l’utensile semplicemente schiacciare
l’interruttore. Per fermare l’utensile semplicemente
lasciare andare il dito dall’interruttore.
Cambio di velocità (Fig. 2)
I colpi al minuto possono essere regolati girando sempli-
cemente la manopola di regolazione. Ciò può essere
fatto anche quando l’utensile è avviato. Sulla manopola ci
sono le indicazioni da 1 (velocità più bassa) a 6 (velocità
massima).
Per il rapporto tra le regolazioni dei numeri sulla mano-
pola di regolazione e i colpi al minuto, riferitevi alla
tabella sotto.
ATTENZIONE:
• La ghiera di regolazione della velocità può essere
girata in avanti soltanto fino a 6 e indietro fino a 1. Non
forzarla oltre 6 o 1, perché altrimenti potrebbe diven-
tare inutilizzabile.
MONTAGGIO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di qualsiasi intervento su
di esso.
Installazione o rimozione della punta
Pulite il codolo della punta prima di installare la punta.
Inserite la punta nell’utensile. Girate la punta e spinge-
tela dentro finché non si aggancia. (Fig. 3)
Rimuovete la punta se non è possibile spingerla dentro.
Tirate giù un paio di volte il coperchio del mandrino. Inse-
rite poi di nuovo la punta. Girate la punta e spingetela
dentro finché non si aggancia.
Dopo l’installazione, accertatevi sempre che la punta sia
fissata saldamente in posizione cercando di tirarla via.
Per rimuovere la punta, tirate completamente giù il coper-
chio del mandrino ed estraete la punta. (Fig. 4)
Angolo della punta (Fig. 5)
La punta può essere fissata a 12 angoli diversi. Per cam-
biare l’angolo della punta, spingete l’anello di cambio in
avanti e giratelo poi per cambiare l’angolo della punta.
All’angolo desiderato, spingete indietro l’anello di cambio
nella sua posizione originale. La punta viene fissata sal-
damente.
FUNZIONAMENTO
Posizionare la punta sulla posizione da scalpellare, e
schiacciare poi l’interruttore. Applicare una leggera pres-
sione sull’utensile in modo che non rimbalzi fuori con-
trollo.
Una forte pressione sull’utensile non ne aumenta l’effi-
cienza.
NOTA:
• Per togliere le mattonelle con lo scalpello per disincro-
stare, applicarlo alla parte inferiore delle mattonelle,
come mostrato nella Fig. 6. Se si usa l’utensile con lo
scalpello applicato alla parte superiore delle matto-
nelle, si riduce la vita di servizio dello scalpello.
MANUTENZIONE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di eseguire l’ispezione o
la manutenzione.
• Mai usare benzina, benzene, solventi, alcol e altre
sostanze simili. Potrebbero causare scolorimenti,
deformazioni o crepe.
Per preservare la SICUREZZA e l’AFFIDABILITÀ del
prodotto, le riparazioni, l’ispezione e la sostituzione della
spazzole di carbone o qualsiasi altra manutenzione e
regolazione devono essere eseguite da un Centro Assi-
stenza Makita autorizzato usando sempre ricambi
Makita.
ACCESSORI
ATTENZIONE:
• Questi accessori o attrezzi sono consigliati per l’uso
con l’utensile Makita specificato in questo manuale.
L’impiego di altri accessori o attrezzi può costituire un
rischio di lesioni alle persone. Usare gli accessori sol-
tanto per il loro scopo prefissato.
Per ottenere maggiori dettagli su questi accessori, rivol-
gersi a un Centro Assistenza Makita autorizzato.
• Punta maschio
• Tagliolo a freddo
• Scalpello
• Occhiali di sicurezza
Numero sulla manopola
di regolazione Colpi al minuto
6 3.500
5 3.200
4 2.900
3 2.600
2 2.300
1 2.000

14
ENG905-1
Rumore
Il tipico livello di rumore pesato A determinato secondo
EN60745:
Livello pressione sonora (LpA): 83 dB (A)
Livello potenza sonora (LWA): 94 dB (A)
Incertezza (K): 3 dB (A)
Indossare i paraorecchi
ENG900-1
Vibrazione
Il valore totale di vibrazione (somma vettore triassiale)
determinato secondo EN60745:
Modalità operativa: scalpellamento
Emissione di vibrazione (ah,CHeq): 9,5 m/s²
Incertezza (K): 1,5 m/s2
ENG901-1
• Il valore di emissione delle vibrazioni dichiarato è stato
misurato conformemente al metodo di test standard, e
può essere usato per paragonare un utensile con un
altro.
• Il valore di emissione delle vibrazioni dichiarato può
anche essere usato per una valutazione preliminare
dell’esposizione.
AVVERTIMENTO:
• L’emissione delle vibrazioni durante l’uso reale
dell’utensile elettrico può differire dal valore di emis-
sione dichiarato a seconda dei modi in cui viene usato
l’utensile.
• Identificare le misure di sicurezza per la protezione
dell’operatore basate sulla stima dell’esposizione nelle
condizioni reali d’utilizzo (tenendo presente tutte le
parti del ciclo operativo, come le volte in cui l’utensile
viene spento e quando gira a vuoto, oltre al tempo di
funzionamento).
ENH101-14
Modello per l’Europa soltanto
Dichiarazione CE di conformità
Noi della Makita Corporation, come produttori
responsabili, dichiariamo che le macchine Makita
seguenti:
Designazione della macchina: Scalpellatore
Modello No./Tipo: HK0500
sono una produzione di serie e
conformi alle direttive europee seguenti:
2006/42/CE
E sono fabbricate conformemente ai seguenti standard o
documenti standardizzati:
EN60745
La documentazione tecnica è tenuta dal nostro rappre-
sentante autorizzato in Europa, che è:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30. 1. 2009
Tomoyasu Kato
Amministratore
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

15
NEDERLANDS (Originele instructies)
Verklaring van algemene gegevens
1 Trekschakelaar
2 Regelknop
3Beitel
4 Kap van beitelhouder
5 Verstelring
6 Afbikbeitel
7 Tegel
TECHNISCHE GEGEVENS
Model HK0500
Aantal slagen/min. (min–1) .........................2 000 – 3 500
Totale lengte .......................................................468 mm
Netto gewicht ......................................................... 3,2 kg
Veiligheidsklasse ..................................................... /II
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• De technische gegevens kunnen van land tot land ver-
schillen.
• Gewicht volgens de EPTA-procedure 01/2003
ENE047-1
Doeleinden van gebruik
Het gereedschap is bedoeld voor beitelwerk in beton,
baksteen, steen en asfalt, naast heien en verdichten
indien voorzien van geschikte accessoires.
ENF002-1
Stroomvoorziening
De machine mag alleen worden aangesloten op een
stroombron van hetzelfde voltage als aangegeven op de
naamplaat, en kan alleen op enkel-fase wisselstroom
worden gebruikt. De machine is dubbel-geïsoleerd vol-
gens de Europese standaard en kan derhalve ook op
een niet-geaard stopcontact worden aangesloten.
GEA010-1
Algemene veiligheidswaarschuwingen voor
elektrisch gereedschap
WAARSCHUWING! Lees alle veiligheidswaar-
schuwingen en alle instructies. Het niet volgen van de
waarschuwingen en instructies kan leiden tot elektrische
schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies om in de
toekomst te kunnen raadplegen.
GEB004-6
VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK
VOOR EEN BIKHAMER
1. Draag gehoorbescherming. Blootstelling aan
harde geluiden kan leiden tot gehoorbeschadiging.
2. Gebruik de hulphandgreep/hulphandgrepen, als
deze bij het gereedschap werden geleverd. Als u
de controle over het gereedschap verliest, kan dit
leiden tot ernstig persoonlijk letsel.
3. Houd elektrisch gereedschap uitsluitend vast
aan het geïsoleerde oppervlak van de handgre-
pen wanneer u werkt op plaatsen waar het slijp-
accessoire met verborgen bedrading of zijn
eigen snoer in aanraking kan komen. Wanneer
het slijpaccessoire in aanraking komt met onder
spanning staande draden, zullen ook de niet-geïso-
leerde metalen delen van het elektrisch gereed-
schap onder spanning komen te staan zodat de
gebruiker een elektrische schok kan krijgen.
4. Draag een veiligheidshelm, veiligheidsbril en/of
gezichtsbescherming. Een gewone bril of een
zonnebril is GEEN veiligheidsbril. Het wordt
tevens sterk aanbevolen een stofmasker en dik
gevoerde handschoenen te dragen.
5. Controleer dat het bit stevig op zijn plaats is
vastgezet voordat u het gereedschap gebruikt.
6. Bij normale bediening behoort het gereedschap
te trillen. De schroeven kunnen gemakkelijk los-
raken, waardoor een defect of ongeluk kan ont-
staan. Controleer of de schroeven goed zijn
aangedraaid, alvorens het gereedschap te
gebruiken.
7. In koude weersomstandigheden of wanneer het
gereedschap gedurende een lange tijd niet is
gebruikt, laat u het gereedschap eerst opwarmen
door het onbelast te laten werken. Hierdoor zal
de smering worden verbeterd. Zonder degelijk
opwarmen, zal de hamerwerking moeilijk zijn.
8. Zorg er altijd voor dat u stevig staat.
Zorg ervoor dat er niemand zich onder u bevindt
wanneer u het gereedschap op een hoge plaats
gebruikt.
9. Houd het gereedschap met beide handen stevig
vast.
10. Houd uw handen uit de buurt van bewegende
delen.
11. Laat het gereedschap niet ingeschakeld liggen.
Bedien het gereedschap alleen wanneer u het
vasthoudt.
12. Richt het gereedschap niet op iemand in de
buurt terwijl het is ingeschakeld. Het bit zou eruit
kunnen vliegen en iemand ernstig verwonden.
13. Raak het bit en onderdelen in de buurt van het
bit niet onmiddellijk na gebruik aan. Zij kunnen
bijzonder heet zijn en brandwonden op uw huid
veroorzaken.
14. Laat het gereedschap niet onnodig onbelast
draaien.
15. Sommige materialen bevatten chemische stoffen
die giftig kunnen zijn. Neem de nodige voor-
zorgsmaatregelen tegen inademing van stof en
contact met de huid. Volg de veiligheidsinstruc-
ties van de leverancier van het materiaal op.
BEWAAR DEZE VOORSCHRIFTEN.

16
WAARSCHUWING:
Laat u NIET misleiden door een vals gevoel van com-
fort en bekendheid met het gereedschap (na veelvul-
dig gebruik) en neem alle veiligheidsvoorschriften
van het betreffende gereedschap altijd strikt in acht.
VERKEERD GEBRUIK of het niet naleven van de vei-
ligheidsvoorschriften in deze gebruiksaanwijzing
kan leiden tot ernstige verwondingen.
BESCHRIJVING VAN DE FUNCTIES
LET OP:
• Controleer altijd of het gereedschap is uitgeschakeld
en zijn stekker uit het stopcontact is verwijderd alvo-
rens de functies op het gereedschap te controleren of
af te stellen.
Trekschakelaar (Fig. 1)
LET OP:
• Alvorens het netsnoer op het stopcontact aan te slui-
ten, dient u altijd te controleren of de trekschakelaar
behoorlijk werkt en bij loslaten onmiddellijk naar de
“OFF” positie terugkeert.
Men drukt, voor het starten, simpelweg de trekschake-
laar in. Laat deze trekschakelaar los voor het stoppen.
Snelheidsregeling (Fig. 2)
Het aantal slagen per minuut kan worden ingesteld door
de regelknop te verdraaien. Dit is zelfs mogelijk terwijl
het gereedschap is ingeschakeld. De regelknop is voor-
zien van de cijfers 1 (laagste snelheid) tot en met 6 (top-
snelheid).
Raadpleeg de onderstaande tabel voor de verhouding
tussen de cijferindikaties op de regelknop en het aantal
slagen per minuut.
LET OP:
• De snelheidsregelknop kan niet verder dan 6 en niet
verder terug dan 1 worden gedraaid. Probeer niet de
knop met geweld voorbij 6 of 1 te draaien, aangezien
de snelheidsregeling dan niet meer juist zal werken.
INEENZETTEN
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en zijn
stekker uit het stopcontact is verwijderd alvorens enig
werk aan het gereedschap uit te voeren.
Aanbrengen of verwijderen van de boor
Reinig de beitelschacht alvorens de beitel te installeren.
Steek de beitel in de beitelhouder. Draai de beitel en duw
deze naar binnen tot hij vergrendelt. (Fig. 3)
Verwijder de beitel indien deze niet erin geduwd kan
worden. Trek de kap van de beitelhouder een paar keer
naar beneden en steek dan de beitel opnieuw erin. Draai
de beitel en duw deze naar binnen tot hij vergrendelt.
Nadat de beitel is geïnstalleerd, dient u altijd te controle-
ren of deze goed is vastgezet door te proberen hem eruit
te trekken. Om de beitel te verwijderen, de kap van de
beitelhouder helemaal naar beneden trekken en dan de
beitel eruit trekken. (Fig. 4)
Beitelhoek (Fig. 5)
De beitel kan in 12 verschillende hoeken worden vastge-
zet. Om de beitelhoek te veranderen, schuift u de verstel-
ring naar voren en dan draait u de verstelring om de
beitelhoek te veranderen. Bij de gewenste hoek schuift u
de verstelring naar zijn oorspronkelijke positie terug. De
beitel zal op zijn plaats vergrendelen.
BEDIENING
Zet de bit op de plaats waar u wilt beginnen met bikken
en knijp de aan/uit-schakelaar in. Oefen lichte druk uit op
het gereedschap zodat dit niet ongecontroleerd in het
rond springt. Het gereedschap werkt niet efficiënter als u
grote druk op het gereedschap uitoefent.
OPMERKING:
• Wanneer u tegels met een afbikbeitel wilt verwijderen,
moet u de beitel tegen de onderzijde van de tegels
houden zoals afgebeeld in Fig. 6. Wanneer u tijdens
het afbikken de beitel op het bovenvlak van de tegels
houdt, zal de beitel minder lang meegaan.
ONDERHOUD
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en niet
op een stopcontact is aangesloten voordat u begint met
inspectie of onderhoud.
• Gebruik nooit benzine, wasbenzine, thinner, alcohol en
dergelijke. Hierdoor het verkleuring, vervormingen en
barsten worden veroorzaakt.
Om de VEILIGHEID en BETROUWBAARHEID van het
gereedschap te verzekeren, dienen alle reparaties,
inspectie en vervanging van koolborstels, en alle andere
onderhoudswerkzaamheden of afstellingen te worden
uitgevoerd door een erkend Makita servicecentrum, en
dit uitsluitend met gebruik van originele Makita vervan-
gingsonderdelen.
Cijfer op regelknop Slagen per minuut
6 3 500
5 3 200
4 2 900
3 2 600
2 2 300
12000

17
ACCESSOIRES
LET OP:
• Deze accessoires of hulpstukken worden aanbevolen
voor gebruik met het Makita gereedschap dat in deze
gebruiksaanwijzing is beschreven. Bij gebruik van
andere accessoires of hulpstukken bestaat er gevaar
voor persoonlijke verwonding. Gebruik de accessoires
of hulpstukken uitsluitend voor hun bestemde doel.
Raadpleeg het dichtstbijzijnde Makita Servicecentrum
voor verder advies of bijzonderheden omtrent deze
accessoires.
• Puntbeitel
• Koudbeitel
• Bikbeitel
• Veiligheidsbril
ENG905-1
Geluidsniveau
De typisch, A-gewogen geluidsniveaus vastgesteld vol-
gens EN60745:
Geluidsdrukniveau (LpA): 83 dB (A)
Geluidsenergie-niveau (LWA): 94 dB (A)
Onnauwkeurigheid (K): 3 dB (A)
Draag oorbeschermers
ENG900-1
Trilling
De totaalwaarde van de trillingen (triaxiale vectorsom)
vastgesteld volgens EN60745:
Toepassing: beitelen
Trillingsemissie (ah,CHeq): 9,5 m/s2
Onnauwkeurigheid (K): 1,5 m/s2
ENG901-1
• De opgegeven trillingsemissiewaarde is gemeten vol-
gens de standaardtestmethode en kan worden gebruikt
om dit gereedschap te vergelijken met andere gereed-
schappen.
• De opgegeven trillingsemissiewaarde kan ook worden
gebruikt voor een beoordeling vooraf van de blootstel-
ling.
WAARSCHUWING:
• De trillingsemissie tijdens het gebruik van het elektrisch
gereedschap in de praktijk kan verschillen van de
opgegeven trillingsemissiewaarde afhankelijk van de
manier waarop het gereedschap wordt gebruikt.
• Zorg ervoor dat veiligheidsmaatregelen worden getrof-
fen ter bescherming van de operator die zijn gebaseerd
op een schatting van de blootstelling onder praktijkom-
standigheden (rekening houdend met alle fasen van de
bedrijfscyclus, zoals de tijdsduur gedurende welke het
gereedschap is uitgeschakeld en stationair draait,
naast de ingeschakelde tijdsduur).
ENH101-14
Alleen voor Europese landen
EU-Verklaring van Conformiteit
Wij, Makita Corporation, als de verantwoordelijke
fabrikant, verklaren dat de volgende Makita-
machine(s):
Aanduiding van de machine: Bikhamer
Modelnr./Type: HK0500
in serie zijn geproduceerd en
Voldoen aan de volgende Europese richtlijnen:
2006/42/EC
En zijn gefabriceerd in overeenstemming met de vol-
gende normen of genormaliseerde documenten:
EN60745
De technische documentatie wordt bewaard door onze
erkende vertegenwoordiger in Europa, te weten:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, Engeland
30. 1. 2009
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

18
ESPAÑOL (Instrucciones originales)
Explicación de los dibujos
1 Interruptor de gatillo
2 Dial de ajuste
3 Implemento
4 Cubierta del portaherramienta
5 Anillo de cambio de ángulo
6 Cincel desincrustador
7 Baldosa
ESPECIFICACIONES
Modelo HK0500
Percutores por minuto (min–1) .................. 2.000 – 3.500
Longitud total ..................................................... 468 mm
Peso neto ............................................................. 3,2 kg
Clase de seguridad .................................................. /II
• Debido a un programa continuo de investigación y
desarrollo, las especificaciones aquí dadas están suje-
tas a cambios sin previo aviso.
• Las especificaciones pueden ser diferentes de país a
país.
• Peso de acuerdo con el procedimiento EPTA 01/2003
ENE047-1
Uso previsto
La herramienta ha sido prevista para trabajo de cince-
lado en cemento, ladrillo, piedra y asfalto, así como tam-
bién para perforación y compactación con los accesorios
apropiados.
ENF002-1
Alimentación
La herramienta ha de conectarse solamente a una
fuente de alimentación de la misma tensión que la indi-
cada en la placa de características, y sólo puede funcio-
nar con corriente alterna monofásica. El sistema de
doble aislamiento de la herramienta cumple con la
norma europea y puede, por lo tanto, usarse también en
enchufes hembra sin conductor de tierra.
GEA010-1
Advertencias de seguridad generales para
herramientas eléctricas
¡ADVERTENCIA! Lea todas las advertencias de
seguridad y todas las instrucciones. Si no sigue todas
las advertencias e instrucciones podrá ocasionar una
descarga eléctrica, un incendio y/o heridas graves.
Guarde todas las advertencias e instrucciones para
futuras referencias.
GEB004-6
ADVERTENCIAS DE SEGURIDAD
PARA MARTILLO
1. Póngase protectores de oídos. La exposición al
ruido puede producir pérdida auditiva.
2. Utilice el mango(s) auxiliar, si se suministra con
la herramienta. Una pérdida del control puede oca-
sionar heridas personales.
3. Cuando realice una operación en la que el acce-
sorio de corte pueda entrar en contacto con
cableado oculto o con su propio cable, sujete la
herramienta eléctrica por las superficies de asi-
miento aisladas. El contacto con un cable con
corriente hará que la corriente circule por las partes
metálicas expuestas de la herramienta y podrá elec-
trocutar al operario.
4. Póngase casco rígido (casco de seguridad),
gafas de seguridad y/o máscara facial. Las gafas
normales o de sol NO sirven para proteger los
ojos. También es muy recomendado que utilice
una máscara contra el polvo y guantes bien
almohadillados.
5. Asegúrese de que el implemento esté bien
sujeto antes iniciar la operación.
6. La herramienta ha sido diseñada para que pro-
duzca vibración en operación normal. Los torni-
llos pueden aflojarse fácilmente, pudiendo
ocasionar una rotura o accidente. Compruebe el
apriete de los tornillos cuidadosamente antes de
iniciar la operación.
7. En tiempo frío o cuando la herramienta no haya
sido utilizada durante largo tiempo, deje calentar
la herramienta durante un rato haciéndola fun-
cionar sin carga. Esto agilizará la lubricación.
Sin un calentamiento apropiado, la operación de
percusión resultará difícil de realizar.
8. Asegúrese siempre de que tiene suelo firme.
Asegúrese de que no haya nadie debajo cuando
utilice la herramienta en lugares altos.
9. Sujete la herramienta firmemente con ambas
manos.
10. Mantenga las manos alejadas de las partes en
movimiento.
11. No deje la herramienta en marcha. Tenga en mar-
cha la herramienta solamente cuando la tenga
en la mano.
12. No apunte la herramienta hacia nadie en el lugar
cuando la esté utilizando. El implemento podría
salir disparado y herir a alguien seriamente.
13. No toque el implemento ni partes cercanas a él
inmediatamente después de la operación;
podrán estar muy calientes y quemarle la piel.
14. No utilice la herramienta en vacío innecesaria-
mente.
15. Algunos materiales contienen sustancias quími-
cas que podrán ser tóxicas. Tenga precaución
para evitar la inhalación de polvo y el contacto
con la piel. Siga los datos de seguridad del abas-
tecedor del material.
GUARDE ESTAS INSTRUCCIONES.
ADVERTENCIA:
NO deje que la comodidad o familiaridad con el pro-
ducto (a base de utilizarlo repetidamente) sustituya
la estricta observancia de las normas de seguridad
para el producto en cuestión. El MAL USO o el no
seguir las normas de seguridad establecidas en este
manual de instrucciones podrá ocasionar graves
heridas personales.

19
DESCRIPCIÓN DEL FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté apa-
gada y desenchufada antes de intentar realizar cual-
quier tipo de ajuste o comprobación en la ella.
Interruptor de encendido (Fig. 1)
PRECAUCIÓN:
• Antes de enchufar la herramienta, siempre cheque
para ver si el interruptor de gatillo trabaja correcta-
mente y regresa a la posición “OFF” cuando lo suelta.
Para poner en funcionamiento la herramienta, presione
simplemente el interruptor de gatillo. Suelte el interruptor
de gatillo para detenerla.
Cambio de velocidad (Fig. 2)
Las percusiones por minuto pueden ajustarse girando
simplemente el dial de ajuste. Esto puede hacerse
incluso con la máquina encendida. El dial está graduado
de 1 (velocidad mínima) a 6 (velocidad máxima).
Consulte la tabla de abajo para ver la relación que existe
entre los ajustes numéricos del anillo de ajuste y las per-
cusiones por minuto.
PRECAUCIÓN:
• El control de regulación de la velocidad solamente se
puede girar hasta el número 6 y retroceder hasta el 1.
No intente forzarlo más allá del 6 o del 1, porque
podría estropearlo.
MONTAJE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté apa-
gada y desenchufada antes de intentar realizar cual-
quier trabajo en ella.
Instalación o desmontaje de la broca
Limpie la espiga del implemento antes de instalar el
implemento. Inserte el implemento en la herramienta.
Gire el implemento y empújelo hacia dentro hasta que
encaje. (Fig. 3)
Si el implemento no puede ser empujado hacia dentro,
sáquelo. Tire de la cubierta del portaherramienta hacia
abajo un par de veces. Después inserte el implemento
otra vez. Gire el implemento y empújelo hacia dentro
hasta que encaje.
Después de instalar el implemento, asegúrese siempre
de que esté firmemente sujetado en posición tratando de
sacarlo tirando de él. Para desmontar el implemento, tire
de la cubierta del portaherramienta hacia abajo a tope y
saque el implemento. (Fig. 4)
Ángulo del implemento (Fig. 5)
El implemento puede asegurarse en 12 posiciones de
ángulo diferente. Para cambiar el ángulo del implemento,
deslice hacia adelante el anillo de cambio de ángulo y
luego gírelo para cambiar el ángulo del implemento.
Cuando obtenga la posición del ángulo deseado, gire
otra vez el anillo a la posición original. El implemento
quedará sujetado en posición.
OPERACIÓN
Coloque la broca en el lugar que va a rascar, después
apriete el interruptor de gatillo. Ejerza una fuerza ligera
sobre la herramienta para que evitar que rebote sin con-
trol. Presionando muy fuerte en la herramienta no
aumentará la eficacia.
NOTA:
• Cuando quite las baldosas con un cincel desincrusta-
dor, aplique el cincel a la parte inferior de las baldosas
como se muestra en la Fig. 6. Si opera la herramienta
con el cincel aplicado en la superficie superior de la
baldosa, se acortará la vida de servicio del cincel.
MANTENIMIENTO
PRECAUCIÓN:
• Cerciórese siempre de que la herramienta está apa-
gada y desenchufada antes de emprender cualquier
tarea de inspección o mantenimiento.
• No utilice nunca gasolina, bencina, disolvente, alcohol
o similares. Podría producir decoloración, deformación
o grietas.
Para mantener la SEGURIDAD y FIABILIDAD del pro-
ducto, las reparaciones, la inspección y sustitución de las
escobillas de carbón, y cualquier otro mantenimiento o
ajuste deberán ser realizados en Centros o Servicios
Autorizados por Makita, empleando siempre piezas de
repuesto de Makita.
Número en el dial de
ajuste Percusiones por minuto
6 3.500
5 3.200
4 2.900
3 2.600
2 2.300
1 2.000

20
ACCESORIOS
PRECAUCIÓN:
• Estos accesorios o acoplamientos están recomenda-
dos para utilizar con la herramienta Makita especifi-
cada en este manual. El empleo de otros accesorios o
acoplamientos conllevará un riesgo de sufrir heridas
personales. Utilice los accesorios o acoplamientos
solamente para su fin establecido.
Si necesita cualquier ayuda para más detalles en rela-
ción con estos accesorios, pregunte al centro de servicio
Makita local.
• Barreno
• Cortafrío
• Cincel desincrustador
• Gafas de seguridad
ENG905-1
Ruido
El nivel de ruido A-ponderado típico determinado de
acuerdo con la norma EN60745:
Nivel de presión sonora (LpA): 83 dB (A)
Nivel de potencia sonora (LWA): 94 dB (A)
Error (K): 3 dB (A)
Póngase protectores en los oídos
ENG900-1
Vibración
El valor total de la vibración (suma de vectores triaxiales)
determinado de acuerdo con la norma EN60745:
Modo tarea: cincelado
Emisión de vibración (ah,CHeq): 9,5 m/s2
Error (K): 1,5 m/s2
ENG901-1
• El valor de emisión de vibración declarado ha sido
medido de acuerdo con el método de prueba estándar
y se puede utilizar para comparar una herramienta con
otra.
• El valor de emisión de vibración declarado también se
puede utilizar en una valoración preliminar de exposi-
ción.
ADVERTENCIA:
• La emisión de vibración durante la utilización real de la
herramienta eléctrica puede variar del valor de emisión
declarado dependiendo de las formas en las que la
herramienta sea utilizada.
• Asegúrese de identificar medidas de seguridad para
proteger al operario que estén basadas en una estima-
ción de la exposición en las condiciones reales de utili-
zación (teniendo en cuenta todas las partes del ciclo
operativo tal como las veces cuando la herramienta
está apagada y cuando está funcionando en vacío
además del tiempo de gatillo).
ENH101-14
Para países europeos solamente
Declaración de conformidad CE
Makita Corporation como fabricante responsable
declara que la(s) siguiente(s) máquina(s) de Makita:
Designación de máquina:
Raspadora
Modelo N°/Tipo: HK0500
son producidas en serie y
Cumplen con las directivas europeas siguientes:
2006/42/EC
Y que están fabricadas de acuerdo con las normas o
documentos normalizados siguientes:
EN60745
Los documentos técnicos los guarda nuestro represen-
tante autorizado en Europa cuya persona es:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, Inglaterra
30. 1. 2009
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN
