Makita PJ7000 User manual

1
GB Plate Joiner INSTRUCTION MANUAL
UA ɒɩɨɧɤɨɜɢɣ ɮɪɟɡɟɪ ȱɇɋɌɊɍɄɐȱə ɁȿɄɋɉɅɍȺɌȺɐȱȲ
PL Páyta stolarska INSTRUKCJA OBSàUGI
RO Maúinăde frezat nuturi MANUAL DE INSTRUCğIUNI
DE Nutfräse BEDIENUNGSANLEITUNG
HU Lapostiplimaró HASZNÁLATI KÉZIKÖNYV
SK Spojovaþdosiek NÁVOD NA OBSLUHU
CZ ŠtČrbinová fréza NÁVOD K OBSLUZE
PJ7000

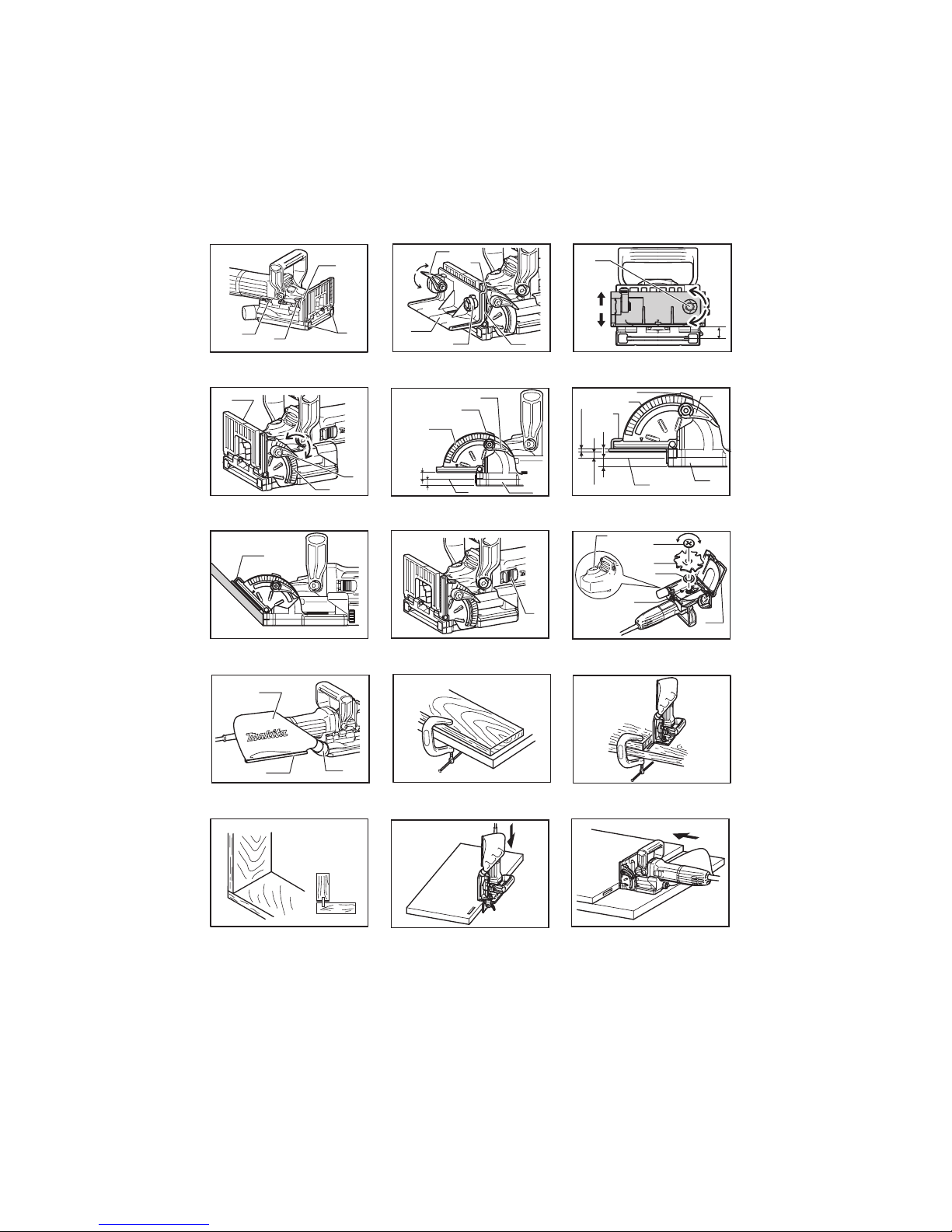

2
1 012682
1
2
34
5
6
7
2 012254
1
2
3
4
3 012255
1
2
3
4
5
4 012256
1
2
3
45
10mm
10mm
5 012257
6mm
1
2
3
4
5:
67
4mm
10mm
10mm
6 012258
1
7 012259
1
8 012271
1
2
3
4
5
67
8
9 012267
1
23
10 012252 11 004589 12 012274

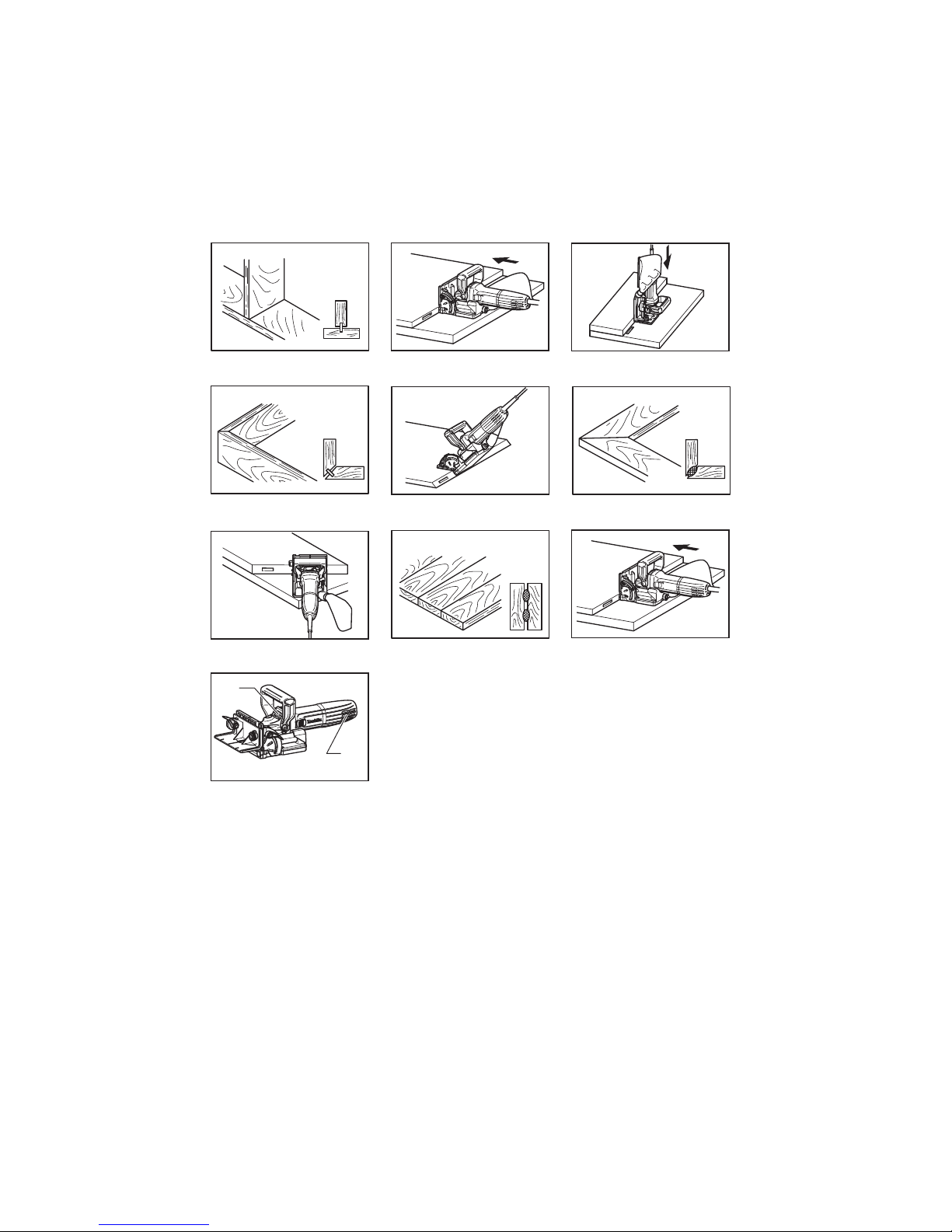

Fig. A
13 004584 14 012261 15 012263
1
2
34

3
Fig. B
16 004585 17 012263 18 012262
Fig. C
19 004586 20 012264
Fig. D
21 004587
22 012265
Fig. E
23 004588 24 012263
1
2
25 012272

30
MAGYAR (Eredeti útmutató)
Az általános nézet magyarázata
1-1. Mutató
1-2. ÜtközĘ
1-3. Beállítócsavar
1-4. Gumiszegecs
2-1. Zárretesz
2-2. Könyökös vezetĘ
2-3. Gomb
2-4. Skála
2-5. Mutató
2-6. Rögzíteni
2-7. Lazítsa meg
3-1. Gomb
3-2. Lefelé
3-3. Felfelé
3-4. A fĦrészlap szélességének
középpontja
4-1. VezetĘlemez
4-2. Zárretesz
4-3. Szög skála
4-4. Rögzíteni
4-5. Lazítsa meg
5-1. Zárretesz
5-2. Mutató
5-3. Szög skála
5-4. A fĦrészlap szélességének
középpontja
5-5. FĦrészlapvédĘ
6-1. Zárretesz
6-2. Mutató
6-3. Szög skála
6-4. Beállítólemez
6-5. Beállítólemez vastagsága
6-6. A fĦrészlap szélességének
középpontja
6-7. FĦrészlapvédĘ
7-1. Beállítólemez
8-1. Csúszókapcsoló
9-1. RögzítĘanya
9-2. Lapostiplimaró fĦrészlap
9-3. BelsĘillesztĘperem
9-4. Szorítócsavar
9-5. FĦrészlapvédĘ
9-6. Lazítsa meg
9-7. Rögzíteni
9-8. Tengelyretesz
10-1. Porzsák
10-2. Szorító
10-3. Porkifúvó
25-1. Elszívó nyílás
25-2. Beszívó nyílás
RÉSZLETES LEÍRÁS
Modell PJ7000
FĦrészlap típusa Lapostiplimaró
Max. hornyolási mélység Lapostiplimaró fĦrészlap 20 mm
Üresjárati sebeség (min-1) 11 000
Teljes hossz 302 mm
Tiszta tömeg 2,5 kg
Biztonsági osztály /II
• Folyamatos kutató- és fejlesztĘprogramunk eredményeként az itt felsorolt tulajdonságok figyelmeztetés nélkül megváltozhatnak.
• A tulajdonságok országról országra különbözhetnek.
• Súly, az EPTA 01/2003 eljárás szerint
ENE013-1
RendeltetésszerĦhasználat
A szerszám félhold alakú vájatok készítésére
használható, lapos facsapok vagy pogácsák elhelyezése
céljából, leszúrásos módszerrel.
ENF002-2
Tápfeszültség
A szerszámot kizárólag olyan egyfázisú, váltóáramú
hálózatra szabad kötni, amelynek feszültsége
megegyezik az adattábláján szereplĘfeszültséggel. A
szerszám kettĘs szigetelésĦ, ezért földelĘvezeték nélküli
aljzatról is mĦködtethetĘ.
ENG905-1
Zaj
A tipikus A-súlyozású zajszint, a EN60745szerint
meghatározva:
angnyomásszint (LpA) : 86 dB(A)
Hangteljesítményszint (LWA) : 97 dB(A)
Bizonytalanság (K) : 3 dB(A)
Viseljen fülvédĘt.
ENG900-1
Vibráció
A vibráció teljes értéke (háromtengelyĦvektorösszeg)
EN60745 szerint meghatározva:
Munka mód: horonyvágás MDF-ben
Vibráció kibocsátás (ah) : 2,5 m/s2vagy kevesebb
Bizonytalanság (K): 1,5 m/s2
ENG901-1
• A rezgéskibocsátás értéke a szabványos vizsgálati
eljárásnak megfelelĘen lett mérve, és segítségével
az elektromos kéziszerszámok összehasonlíthatók
egymással.
• A rezgéskibocsátás értékének segítségével
elĘzetesen megbecsülhetĘa rezgésnek való
kitettség mértéke.
FIGYELMEZTETÉS:
• A szerszám rezgéskibocsátása egy adott
alkalmazásnál eltérhet a megadott értéktĘl a
használat módjától függĘen.
• Határozza meg a kezelĘvédelmét szolgáló
munkavédelmi lépéseket, melyek az adott

31
munkafeltételek melletti vibrációs hatás becsült
mértékén alapulnak (figyelembe véve a
munkaciklus elemeit, mint például a gép
leállításának és üresjáratának mennyiségét az
elindítások száma mellett).
ENH101-15
Csak európai országokra vonatkozóan
EK MegfelelĘségi nyilatkozat
Mi, a Makita Corporation, mint a termék felelĘs
gyártója kijelentjük, hogy a következĘMakita
gép(ek):
Gép megnevezése:
Lapostiplimaró
Típus sz./ Típus: PJ7000
sorozatgyártásban készül és
Megfelel a következĘEurópai direktíváknak:
2006/42/EC
És gyártása a következĘszabványoknak valamint
szabványosított dokumentumoknak megfelelĘen
történik:
EN60745
A mĦszaki dokumentáció Európában a következĘ
hivatalos képviselĘnknél található:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Anglia

000230
Tomoyasu Kato
Igazgató
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPÁN
GEA010-1
A szerszámgépekre vonatkozó
általános biztonsági
figyelmeztetések
FIGYELEM Olvassa el az összes biztonsági
figyelmeztetést és utasítást. Ha nem tartja be a
figyelmeztetéseket és utasításokat, akkor áramütést,
tüzet és/vagy súlyos sérülést okozhat..
ėrizzen meg minden figyelmeztetést és
utasítást a késĘbbi tájékozódás
érdekében.
GEB020-4
A LAPOSTIPLIMARÓRA
VONATKOZÓ BIZTONSÁGI
FIGYELMEZTETÉSEK
1. A fĦrészlapok legalább a szerszámon javasolt
névleges sebességgel kell rendelkezzenek. A
névleges fordulatszámuk fölötti értéken
mĦködtetett fĦrészlapok szétrepülhetnek és
sérüléseket okozhatnak.
2. Mindig használja a védĘburkolatot. A
védĘburkolat megvédi a kezelĘt az összetört
fĦrészlap darabjaitól és a fĦrészlappal való
véletlen érintkezéstĘl.
3. A szerszámot a szigetelt fogófelületeinél fogva
tartsa, mert a fĦrészlap érintkezhet a
tápkábellel. A feszültség alatt lévĘvezeték
elvágásakor a szerszám fém alkatrészei is áram
alá kerülhetnek, és áramütés érheti a kezelĘt.
4. Csak a szerszámhoz engedélyezett
fĦrészlapokat használja.
5. Soha ne mĦködtesse a szerszámot szabadon
álló fĦrészlappal vagy nem megfelelĘen
rögzített fĦrészlapvédĘvel.
6. A használat elĘtt ellenĘrizze, hogy a fĦrészlap
simán csúszik.
7. Gondosan ellenĘrizze a késeket a használat
elĘtt, repedések vagy sérülések tekintetében.
Azonnal cserélje ki a megrepedt vagy sérült
késeket.
8. A fĦrészlap felszerelésekor ügyeljen rá, hogy
az illesztĘperem illeszkedjen a tengelyfuratba.
9. A mĦvelet megkezdése elĘtt ellenĘrizze a
munkadarabot, és távolítsa el belĘle az összes
szeget vagy idegen tárgyat.
10. A munkadarabokat mindig helyezze egy stabil
munkapadra.
11. Rögzítse a munkadarabokat egy befogóval
vagy satuval.
12. SOHA NE viseljen kesztyĦt a használat során.
13. Szilárdan tartsa a szerszámot mindkét kezével.
14. Tartsa távol a kezeit és a testét a hornyolás
területétĘl.
15. MĦködtesse kis ideig a szerszámot úgy, hogy
a fĦrészlapot nem irányítja senkire. Figyelje a
rezgéseket vagy imbolygást, amelyek rosszul
felszerelt vagy rosszul kiegyensúlyozott
fĦrészlapra utalhatnak.
16. Soha ne nyújtsa a kezeit a munkadarabok alá
ha a fĦrészlap forog.
17. Ne hagyja a mĦködĘszerszámot felügyelet
nélkül.
18. Minden esetben ellenĘrizze, hogy a szerszám
ki van kapcsolva és áramtalanítva van mielĘtt
bármilyen beállítást végez a szerszámon vagy
kicseréli a fĦrészlapot.

32
19. Némelyik anyag mérgezĘvegyületet
tartalmazhat. Gondoskodjon a por belélegzése
elleni és érintés elleni védelemrĘl. Kövesse az
anyag szállítójának biztonsági utasításait.
20. Ne használjon életlen vagy sérült
fĦrészlapokat.
21. Ne használja a szerszámot sérült
fĦrészlapvédĘkkel.
ėRIZZE MEG EZEKET AZ
UTASÍTÁSOKAT.
FIGYELMEZTETÉS:
NE HAGYJA, hogy a kényelem vagy a termék
(többszöri használatból adódó) mind alaposabb
ismerete váltsa fel az adott termékre vonatkozó
biztonsági elĘírások szigorú betartását. A
HELYTELEN HASZNÁLAT és a használati
útmutatóban szereplĘbiztonsági elĘírások
megszegése súlyos személyi sérülésekhez vezethet.
MĥKÖDÉSI LEÍRÁS
VIGYÁZAT:
• Mindig bizonyosodjon meg a szerszám kikapcsolt
és a hálózathoz nem csatlakoztatott állapotáról
mielĘtt ellenĘrzi vagy beállítja azt.
A hornyolási mélység beállítása
Fig.1
Hat hornyolási mélység állítható be a használni kívánt
pogácsák méretének megfelelĘen.
Tájékozódjon a táblázatból az ütközĘn jelölt méretek és
a pogácsák mérete közötti összefüggésrĘl. A hornyolási
mélység finombeállítása a szabályozócsavar
elforgatásával végezhetĘel, a hatlapfejĦanya
meglazítása után. Erre akkor lehet szükség, ha a
fĦrészlap néhányszor újra lett élezve.
éret az ütközőn 0 10 20 S D AX
Pogácsa mérete 0 10 20 - - -
Hornyolási mélység
8 mm 10 mm 12,3mm 14,7mm13 mm 20 mm
*
* Eltávolított gumiszegecsekkel.
012681
Könyökös vezetĘ
A könyökös vezetĘmagassága felfelé és lefelé
mozgatható, a fĦrészlap munkadarab tetejéhez
viszonyított helyzetének módosításához.
Fig.2
A könyökös vezetĘmagasságának beállításához lazítsa
meg a rögzítĘkart és forgassa a gombot addig, amíg a
mutató a kívánt beosztásra mutat könyökös vezetĘ
skáláján.
Fig.3
Ezután húzza fel a rögzítĘkart a könyökös vezetĘ
rögzítéséhez.
A könyökös vezetĘn található skála jelzi a távolságot a
munkadarab tetejétĘl a fĦrészlap vastagságának
közepéig.
A könyökös vezetĘszükség szerint eltávolítható a
vezetĘlemezrĘl. A könyökös vezetĘeltávolításához
lazítsa meg a rögzítĘkart és fordítsa el a gombot az
óramutató járásával megegyezĘirányba, amíg az
kiemelkedik a vezetĘlemez felsĘvégébĘl.
VezetĘlemez
MEGJEGYZÉS:
• Távolítsa el a könyökös vezetĘt szükség szerint, ha
a szerszámot úgy használja, hogy védĘlemez
szöge nem 0 잧-ra van beállítva. Ha a fenti
körülmények közt kell használnia a könyökös
vezetĘt, állítsa be a hornyolási mélységet a
megfelelĘmélység eléréséhez.
Fig.4
Fig.5
A vezetĘlemez szöge 0° és 90° között változtatható
(kényszerütközĘkkel 0°-nál, 45°-nál és 90°-nál). A szög
beállításához lazítsa meg a rögzítĘkart és döntse meg a
vezetĘlemezt addig, amíg a mutató a kívánt beosztásra
nem mutat a szög skálán. Ezután húzza meg a
rögzítĘkart a vezetĘlemez rögzítéséhez.
Amikor a vezetĘlemez 90°-ra van állítva, mind a
fĦrészlap vastagságának középpontjától a
vezetĘlemezig, mind a fĦrészlap vastagságának
középpontjától a fĦrészlapvédĘaljáig mért távolság 10
mm.
Beállítólemez
Fig.6
Fig.7
Használja a beállítólemezt az ábrán látható módon
amikor hornyokat vág vékony munkadarabokba.
A kapcsoló használata
Fig.8
VIGYÁZAT:
• A szerszám csatlakoztatása elĘtt az áramforráshoz
mindig ellenĘrizze, hogy a csúszókapcsoló
megfelelĘen mĦködik és visszatér az "OFF" állásba
amikor a csúszókapcsoló hátulsó részét lenyomja.
• Huzamosabb használatkor a kapcsoló az "ON"
pozícióban elreteszelhetĘa kezelĘmunkáját
megkönnyítendĘ. Legyen nagyon körültekintĘ,
amikor a szerszámot elreteszeli az "ON"
pozícióban és szilárdan tartsa a szerszámot.
A szerszám bekapcsolásához csúsztassa a kapcsolót az
"I (ON)" pozíció irányába. A folyamatos mĦködéshez
reteszelje a csúszókapcsolót úgy, hogy lenyomja az
elülsĘrészét.
A szerszám kikapcsolásához nyomja le a kapcsoló hátsó
részét, majd csúsztassa az "O (OFF)" pozíció irányába.

33
ÖSSZESZERELÉS
VIGYÁZAT:
• Mindig bizonyosodjon meg a szerszám kikapcsolt
és a hálózathoz nem csatlakoztatott állapotáról
mielĘtt bármilyen munkálatot végezne rajta.
A fĦrészlap eltávolítása és felszerelése
Fig.9
VIGYÁZAT:
• A lapostiplimaró felszerelésekor helyezze fel a
belsĘillesztĘperemet úgy, hogy a „22"-es jelölésĦ
oldala Ön felé nézzen.
A fĦrészlap eltávolításához lazítsa meg a szorítócsavart
és nyissa fel a fĦrészlapvédĘt. Nyomja be a
tengelyreteszt és lazítsa meg a rögzítĘanyát a
rögzítĘanya kulcs segítségével. A fĦrészlap
felszereléséhez elĘször helyezze fel s belsĘ
illesztĘperemet.
Ezután helyezze fel a fĦrészlapot és a rögzítĘanyát.
Húzza meg a rögzítĘanyát a rögzítĘanya kulcs
segítségével. Zárja le a fĦrészlapvédĘt és húzza meg
szorítócsavart a fĦrészlapvédĘrögzítéséhez.
VIGYÁZAT:
• A fĦrészlap eltávolításához és felszereléséhez
csak a mellékelt Makita rögzítĘanya kulcsot
használja.
• Mindig ellenĘrizze a hornyolási mélységet a
fĦrészlap cseréje után. Ha szükséges állítsa be
újra.
Porzsák
Fig.10
A porzsák csatlakoztatásához illessze azt a porkifúvóra.
Ha a porzsák akadályozza a munkát, fordítsa el a
porkifúvót a porzsák helyzetének megváltoztatásához.
Amikor a porzsák nagyjából félig megtelt, kapcsolja ki és
áramtalanítsa a szerszámot. Távolítsa el a porzsákot a
szerszámról és húzza meg a zsák rögzítĘjét. Ürítse ki a
porzsákot, közben ütögesse azt, hogy a lehetĘlegtöbb
port tudja eltávolítani.
MEGJEGYZÉS:
• Ha Makita porszívót csatlakoztat a
lapostiplimaróhoz, akkor hatékonyabb és tisztább
megmunkálást tud végezni.
ÜZEMELTETÉS
Ereszték készítése
FIGYELMEZTETÉS:
• Szorítsa a munkadarabot a munkapadhoz minden
használat elĘtt.
Fig.11
Fig.12
Sarokkötés (A. ábra)
Fig.13
Fig.14
Fig.15
T-kötés (B. ábra)
Fig.16
Fig.17
Fig.18
Ferde összeeresztés (C. ábra)
Fig.19
Fig.20
Keretillesztés (D. ábra)
Fig.21
Fig.22
Peremillesztés (E. ábra)
Fig.23
Fig.24
Eresztékek készítéséhez járjon el a következĘmódon:
1. Illessze össze a két munkadarabot a végsĘ
illesztési helyzetnek megfelelĘen.
2. Jelölje meg a pogácsahornyok középpontját a
munkadarabon egy ceruzával.
MEGJEGYZÉS:
• A hornyok középpontjainak legalább 50 mm-re
kell lenniük a munkadarabok külsĘszéleitĘl.
• Hagyjon 100 mm–150 mm közötti távolságot a
hornyok között több pogácsahely
készítésekor.
3. Csak a sarokkötés és a T-kötés esetében
Szorítsa a függĘleges munkadarabot a
munkapadhoz.
Csak a ferde összeeresztés esetében
Szorítsa az egyik munkadarabot a
munkapadhoz a ferde élével felfelé.
Csak a keretillesztés és a peremillesztés
esetében
Szorítsa az egyik munkadarabot a
munkapadhoz.

34
4. Állítsa a hornyolási mélységet a használni kívánt
pogácsák méretének megfelelĘen. Lásd a „A
hornyolási mélység beállítása” címĦrészt.
5. Állítsa be a könyökös vezetĘmagasságát úgy,
hogy a fĦrészlap középen van a munkadarab
széleitĘl számítva.
6. Igazítsa az alaplemezen található középjelzést a
munkadarabon ceruzával megjelölt vonalhoz.
7. Kapcsolja be a szerszámot és óvatosan tolja azt
elĘre, hogy a fĦrészlap behatoljon a
munkadarabba.
8. Óvatosan húzza vissza a szerszámot az eredeti
helyzetébe miután a beállítócsavar elérte az
ütközĘt.
9. Csak a sarokkötés és a T-kötés esetében
Szorítsa a vízszintes munkadarabot a
munkapadhoz.
Csak a ferde összeeresztés esetében
Szorítsa a másik munkadarabot a
munkapadhoz, a ferde élével felfelé.
Csak a keretillesztés és a peremillesztés
esetében
Szorítsa a másik munkadarabot a
munkapadhoz.
10. Csak a sarokkötés esetében
Helyezze a szerszámot a munkadarabra úgy,
hogy a fĦrészlap lefelé nézzen.
Csak a T-kötés esetében
Távolítsa el a könyökös vezetĘt a
szerszámról. Helyezze a szerszámot a
munkadarabra úgy, hogy a fĦrészlap lefelé
nézzen.
11. Ismételje meg a 6–8 lépéseket a hornyok
kivágásához a vízszintesen vagy a másik
munkadarabban.
Ha nincs szükség a fĦrészlap középpontba állítására a
deszka széleihez képest, akkor járjon el a következĘ
módon:
Csak a sarokkötés, a ferde összeeresztés és a
peremillesztés esetében
• Távolítsa el a könyökös vezetĘt a szerszámról.
Állítsa a vezetĘlemezt 90°-ba a sarokkötés,
keretillesztés és peremillesztés esetében, vagy
45°-ba a ferde összeeresztés esetén.
• Kövesse a fent leírt 1 - 11 lépéseket, az 5 és 10
lépéseket kivéve.
Csak a T-kötés esetében
• Illessze össze a két munkadarabot a végsĘ
illesztési helyzetnek megfelelĘen.
• Fektesse a függĘleges munkadarabot a vízszintes
munkadarabra. Szorítsa mindkét munkadarabot a
munkapadhoz.
• Távolítsa el a könyökös vezetĘt a szerszámról.
• Kövesse a fent leírt 2, 4, 6, 7, 8 és 11 lépéseket.
KARBANTARTÁS
VIGYÁZAT:
• Mindig bizonyosodjék meg arról hogy a szerszám
kikapcsolt és a hálózatra nem csatlakoztatott
állapotban van mielĘtt a vizsgálatához vagy
karbantartásához kezdene.
• Soha ne használjon gázolajt, benzint, higítót,
alkoholt vagy hasonló anyagokat. Ezek
elszinezĘdést, alakvesztést vagy repedést
okozhatnak.
Fig.25
A szerszámot és szellĘzĘnyílásait tisztán kell tartani.
Rendszeresen tisztítsa meg a szerszám
szellĘzĘnyílásait és akkor is ha kezdenek eltömĘdni.
A termék BIZTONSÁGÁNAK és
MEGBÍZHATÓSÁGÁNAK fenntartásához, a
javításokat, a szénkefék ellenĘrzését és cseréjét,
bármilyen egyéb karbantartást vagy beszabályozást a
Makita Autorizált Szervizközpontoknak kell
végrehajtaniuk, mindig Makita pótalkatrászek
használatával.
OPCIONÁLIS KIEGÉSZÍTėK
VIGYÁZAT:
• Ezek a tartozékok vagy kellékek ajánlottak az
Önnek ebben a kézikönyvben leírt Makita
szerszámához. Bármely más tartozék vagy kellék
használata személyes veszélyt vagy sérülést
jelenthet. A tartozékot vagy kelléket használja
csupán annak kifejezett rendeltetésére.
Ha bármilyen segítségre vagy további információkra van
szüksége ezekkel a tartozékokkal kapcsolatban, keresse
fel a helyi Makita Szervizközpontot.
• Könyökös vezetĘ
• Porzsák
• Beállítólemez, 4
• RögzítĘanya kulcs, 20
• A lapostiplimaró fĦrészlapjai
MEGJEGYZÉS:
• A listán felsorolt néhány kiegészítĘmegtalálható az
eszköz csomagolásában standard kiegészítĘként.
Ezek országonként eltérĘek lehetnek.

48
akita Corporation
Anjo, Aichi, Japan
www.makita.com
885075A971
