ýESKÝ (originální návod k obsluze)

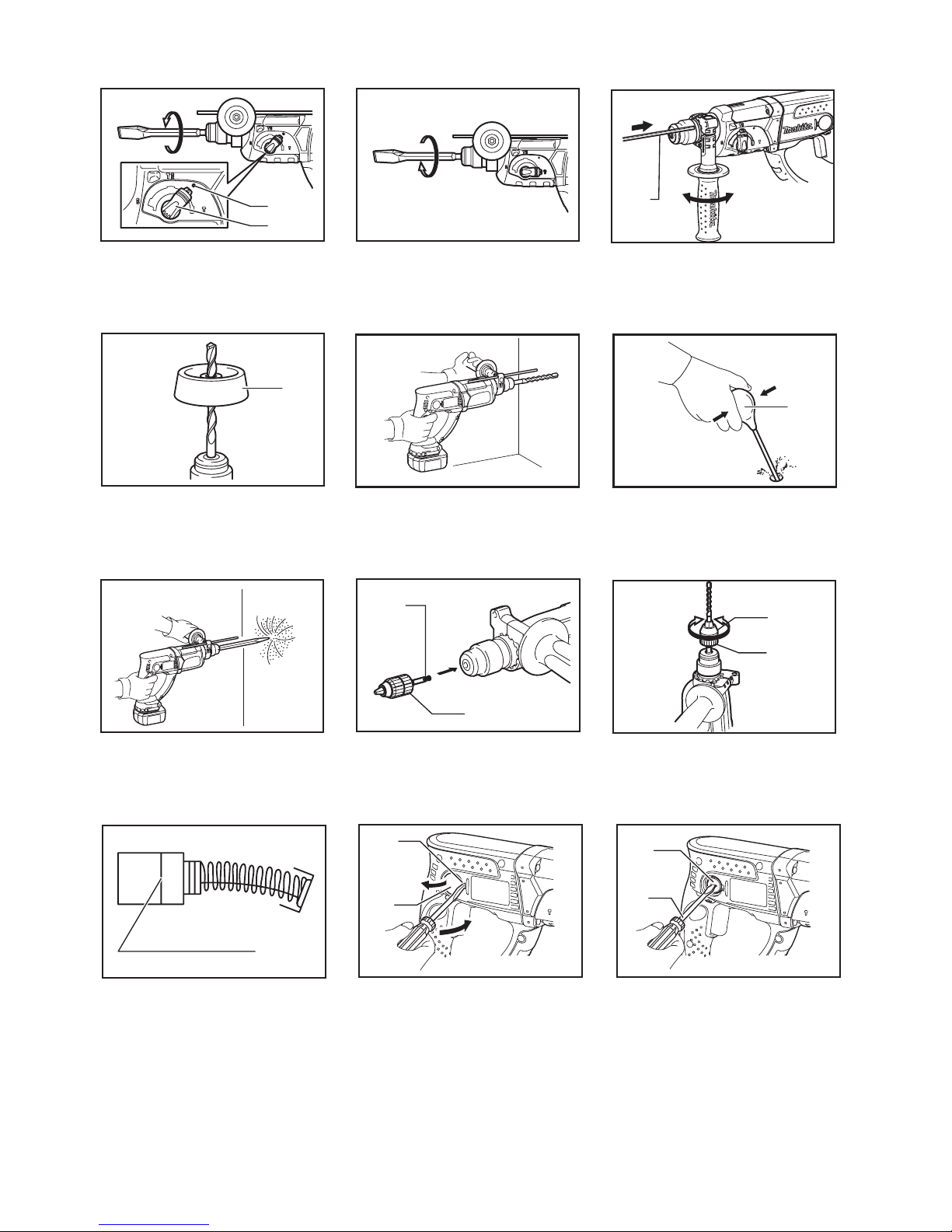

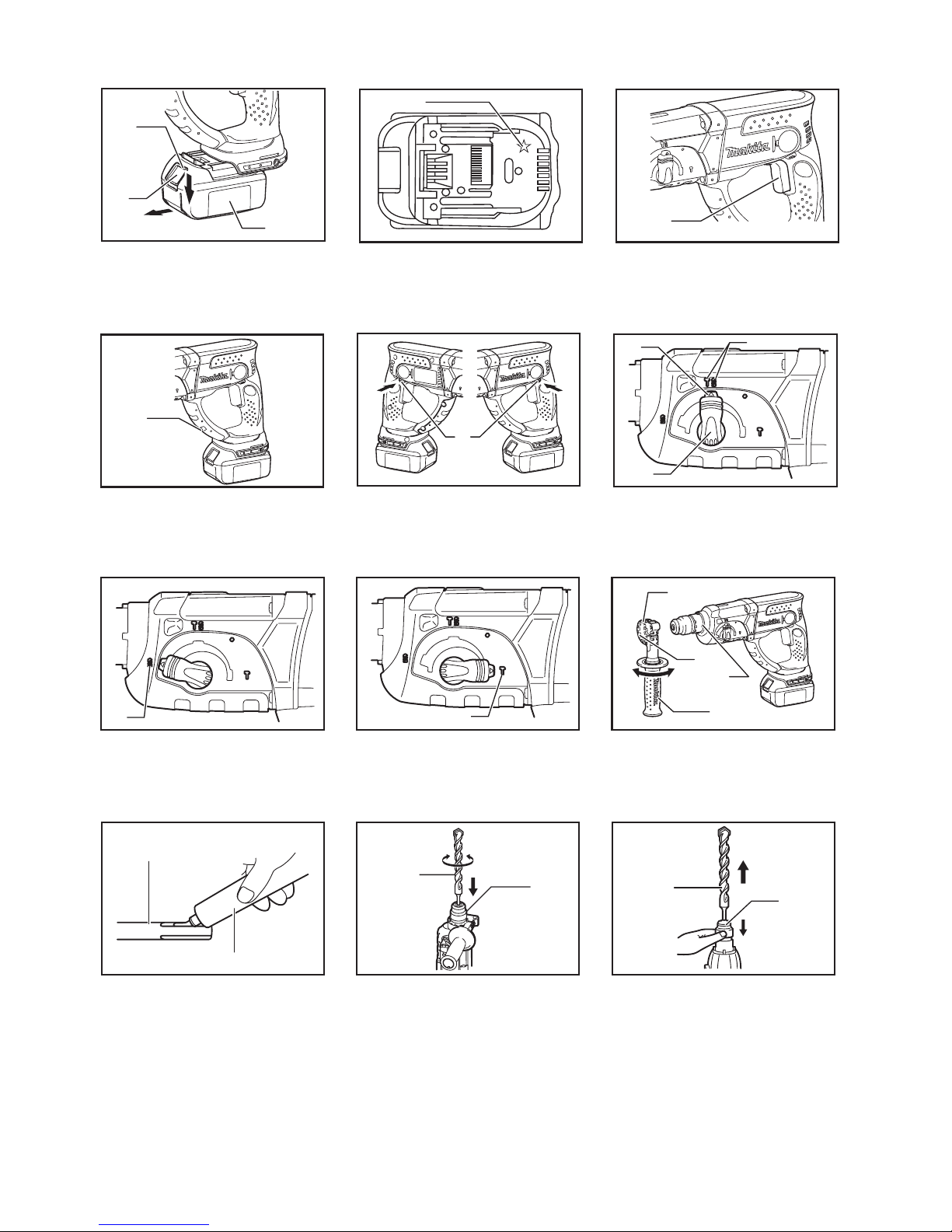

Legenda v•eobecného vyobrazení
1-1. ýervený indikátor
1-2. Tlaþítko
1-3. Akumulátor
2-1. Znaþka hvČzdiþky
3-1. Spou!Ģ
4-1. SvČtlo
5-1. PĜepínací páþka smČru otáþení
6-1. Otáþení s pĜíklepem
6-2. Blokovací tlaþítko
6-3. Voliþprovozního re"imu
7-1. Pouze otáþení
8-1. Pouze pĜíklep
9-1. Základna rukojeti
9-2. Zub
9-3. Boþní rukojeĢ
9-4. Výstupek
9-5. Povolit
9-6. Utáhnout
10-1. DĜík nástroje
10-2. Vazelína na nástroj
11-1. Vrták
11-2. Kryt sklíþidla
12-1. Vrták
12-2. Kryt sklíþidla
13-1. Voliþprovozního re"imu
13-2. Symbol O
15-1. HloubkomČr
16-1. Protiprachová krytka
18-1. Vyfukovací nástroj
20-1. Adaptér sklíþidla
20-2. Bezklíþové sklíþidlo vrtaþky
21-1. Objímka
21-2. Prstenec
22-1. Mezní znaþka
23-1. Zapu!tČný díl
23-2. Kryt víþka
24-1. Víþko dr"áku uhlíku
24-2. #roubovák
TECHNICKÉ ÚDAJE
Model BHR202
Beton 20 mm
Ocel 13 mm
Výkony
DĜevo 26 mm
Otáþky naprázdno (min-1) 0 - 1 200
PĜíklepĤza minutu 0 - 4 000
Celková délka 358 mm
Hmotnost netto 3,5 kg
Jmenovité napČtí 18 V DC
$ Vzhledem k neustálému výzkumu a vývoji zde uvedené technické údaje podléhají zmČnám bez upozornČní.
$ Technické údaje a blok akumulátoru se mohou v rĤzných zemích li!it.
$ Hmotnost s blokem akumulátoru dle EPTA % Procedure 01/2003
ENE043-1
Urþení nástroje
Nástroj je urþen k pĜíklepovému vrtání a bČ"nému vrtání
do cihel, betonu a kamene a k sekání.
KromČtoho je vhodný k bezpĜíklepovému vrtání do dĜeva,
kovĤ, keramických materiálĤa plastĤ.
ENG905-1
Hluþnost
Typická vá"ená hladina hluku (A) urþená podle normy
EN60745:
Hladina akustického tlaku (LpA): 87 dB(A)
Hladina akustického výkonu (LWA): 98 dB(A)
Nejistota (K): 3 dB (A)
Pou!ívejte ochranu sluchu
ENG900-1
Vibrace
Celková hodnota vibrací (vektorový souþet tĜí os) urþená
podle normy EN60745:
Pracovní re"im: pĜíklepové vrtání do betonu
Emise vibrací (ah,HD) : 14,5 m/s2
Nejistota (K): 1,5 m/s2
Pracovní re"im: sekání
Vibraþní emise (ah,CHeq) : 11,0 m/s2
Nejistota (K): 1,5 m/s2
Pracovní re"im: vrtání do kovu
Vibraþní emise (ah,D) : 3,0 m/s2
Nejistota (K): 1,5 m/s2
ENG901-1
$ Deklarovaná hodnota emisí vibrací byla zmČĜena
v souladu se standardní testovací metodou a mĤ"e
být vyu"ita ke srovnávání náĜadí mezi sebou.
$ Deklarovanou hodnotu emisí vibrací lze rovnČ"
vyu"ít k pĜedbČ"nému posouzení vystavení jejich
vlivu.
VAROVÁNÍ:
$ Emise vibrací bČhem skuteþného pou"ívání
elektrického náĜadí se mohou od deklarované
hodnoty emisí vibrací li!it v závislosti na zpĤsobu
pou"ití náĜadí.
$ Na základČodhadu vystavení úþinkĤm vibrací v
aktuálních podmínkách zajistČte bezpeþnostní
opatĜení k ochranČobsluhy (vezmČte v úvahu
v!echny þásti pracovního cyklu, mezi nČ" patĜí

53
kromČdoby pracovního nasazení i doba, kdy je
náĜadí vypnuto nebo pracuje ve volnobČhu).
ENH101-15
Pouze pro zemČEvropy
Prohlášení ES o shodČ
Spoleþnost Makita Corporation jako odpovČdný
výrobce prohlašuje, že následující zaĜízení Makita:
popis zaĜízení:
Akumulátorové kombinované vrtací kladivo
þ. modelu/ typ: BHR202
vychází ze sériové výroby
a vyhovuje následujícím evropským smČrnicím:
2006/42/EC
ZaĜízení bylo rovnČ! vyrobeno v souladu s následujícími
normami þi normativními dokumenty:
EN60745
Technická dokumentace je k dispozici u na"eho
autorizovaného zástupce v EvropČ:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
ěeditel
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Obecná bezpeþnostní upozornČní
k elektrickému náĜadí
UPOZORNċNÍ PĜeþtČte si všechna
bezpeþnostní upozornČní a pokyny. PĜi nedodr!ení
upozornČní a pokynĤmĤ!e dojít k úrazu elektrickým
proudem, po!áru nebo vá!nému zranČní.
Všechna upozornČní a pokyny si
uschovejte pro budoucí potĜebu.
GEB046-2
BEZPEýNOSTNÍ UPOZORNċNÍ K
AKUMULÁTOROVÉMU
VRTACÍMU A SEKACÍMU
KLADIVU
1. Noste ochranu sluchu. Hluk mĤ!e zpĤsobit
ztrátu sluchu.
2. Použijte pomocné držadlo (držadla), pokud je
k náĜadí dodáno. Ztráta kontroly nad náĜadím
mĤ!e zpĤsobit zranČní.
3.
PĜi práci v místech, kde mĤže dojít ke kontaktu
nástrojĤz pĜíslušenství se skrytým elektrickým
vedením, držte elektrické náĜadí za izolované
þásti držadel.
Nástroje z pĜíslu"enství mohou pĜi
kontaktu s vodiþem pod napČtím pĜenést proud do
nechránČných þástí náĜadí a obsluha mĤ!e utrpČt
úraz elektrickým proudem.
4. Používejte tvrdou ochranu hlavy
(bezpeþnostní pĜilbu), ochranné brýle a/nebo
obliþejový štít. BČžné dioptrické brýle nebo
sluneþní brýle NEJSOU ochranné brýle. Velice
se také doporuþuje používat protiprachovou
masku a silné polstrované rukavice.
5. PĜed zahájením provozu se pĜesvČdþte, zda je
uchycen pracovní nástroj.
6. PĜi bČžném provozu nástroj vytváĜí vibrace.
Šrouby se mohou snadno uvolnit a zpĤsobit
poruchu nebo nehodu. PĜed použitím
zkontrolujte peþlivČutažení šroubĤ.
7. Za studeného poþasí nebo pokud nebyl
nástroj delší dobu používán nechejte nástroj
na chvíli zahĜívat provozováním bez zatížení.
Tímto dojde k zahĜátí maziva. Bez Ĝádného
zahĜátí je použití funkce kladiva obtížné.
8. Dbejte, abyste vždy mČli pevnou oporu nohou.
Pracujete-li ve výškách, dbejte, aby pod vámi
nikdo nebyl.
9. Držte nástroj pevnČobČma rukama.
10. Udržujte ruce mimo pohyblivé díly.
11. Nenechávejte nástroj bČžet bez dozoru.
Pracujte s ním, jen když jej držíte v rukou.
12. NemiĜte nástrojem na žádnou osobu v místČ
provádČní práce. Pracovní nástroj se mĤže
uvolnit a zpĤsobit vážné zranČní.
13. BezprostĜednČpo ukonþení práce se
nedotýkejte nástroje ani dílu; mohou
dosahovat velmi vysokých teplot a popálit
pokožku.
14.
NČkteré materiály obsahují chemikálie, které
mohou být jedovaté. Dávejte pozor, abyste je
nevdechovali nebo se jich nedotýkali. PĜeþtČte
si bezpeþnostní materiálové listy dodavatele.
TYTO POKYNY USCHOVEJTE.
VAROVÁNÍ:
NEDOVOLTE, aby pohodlnost nebo pocit znalosti
výrobku (získaný na základČopakovaného
používání) vedly k zanedbání dodržování
bezpeþnostních pravidel platných pro tento výrobek.
NESPRÁVNÉ POUŽÍVÁNÍ nebo nedodržení
bezpeþnostních pravidel uvedených v tomto návodu
k obsluze mĤže zpĤsobit vážné zranČní.

54
ENC007-7
DģLE ITÉ BEZPEýNOSTNÍ
POKYNY
AKUMULÁTOR
1. PĜed použitím akumulátoru si pĜeþtČte všechny
pokyny a varovné symboly na (1) nabíjeþce, (2)
baterii a (3) výrobku využívajícím baterii.
2. Akumulátor nedemontujte.
3. Pokud se pĜíliš zkrátí provozní doba
akumulátoru, pĜerušte okamžitČ provoz. V
opaþném pĜípadČ existuje riziko pĜehĜívání,
popálení nebo dokonce výbuchu.
4. Budou-li vaše oþi zasaženy elektrolytem,
vypláchnČte je þistou vodou a okamžitČ
vyhledejte lékaĜskou pomoc. MĤže dojít ke
ztrátČ zraku.
5. Akumulátor nezkratujte:
(1) Nedotýkejte se svorek žádným vodivým
materiálem.
(2) Akumulátor neskladujte v nádobČ s jinými
kovovými pĜedmČty, jako jsou hĜebíky,
mince, apod.
(3) Akumulátor nevystavujte vodČ ani dešti.
Zkrat akumulátoru mĤže zpĤsobit velký prĤtok
proudu, pĜehĜátí, možné popálení a dokonce i
poruchu.
6. Neskladujte nástroj a akumulátor na místech,
kde mĤže teplota pĜekroþit 50 잧C (122 잧F).
7. Nespalujte akumulátor, ani kdy! je vá!nČ
po"kozen nebo úplnČopotĜeben. Akumulátor
mĤ!e v ohni vybuchnout.
8. Dávejte pozor, abyste baterii neupustili ani s ní
nenará!eli.
9. Nepou!ívejte po"kozené akumulátory.
TYTO POKYNY USCHOVEJTE.
Tipy k zaji"tČní maximální !ivotnosti
akumulátoru
1. Akumulátor nabijte pĜed tím, ne! dojde k
úplnému vybití baterie.
Pokud si pov"imnete sní!eného výkonu
nástroje, v!dy jej zastavte a dobijte
akumulátor.
2. Nikdy nenabíjejte úplnČnabitý akumulátor.
PĜebíjení zkracuje !ivotnost akumulátoru.
3. Akumulátor nabíjejte pĜi pokojové teplotČv
rozmezí od 10 잧C do 40 잧C (50 잧F - 104 잧F).
PĜed nabíjením nechejte horký akumulátor
zchladnout.
4.
Nebudete-li náĜadí del"í dobu pou!ívat, nabijte
jednou za "est mČsícĤblok akumulátoru.
POPIS FUNKCE
POZOR:
• PĜed nastavováním nástroje nebo kontrolou jeho
funkce se vždy pĜesvČdþte, zda je nástroj vypnutý a
je odpojen jeho akumulátor.
Instalace a demontá! akumulátoru
Fig.1
• PĜed nasazením þi sejmutím bloku akumulátoru
náĜadí vždy vypnČte.
• Jestliže chcete blok akumulátoru vyjmout, vysuĖte
jej se souþasným pĜesunutím tlaþítka na pĜední
stranČakumulátoru.
• PĜi instalaci akumulátoru vyrovnejte jazýþek na
bloku akumulátoru s drážkou v krytu a zasuĖte
akumulátor na místo. Akumulátor zasunujte vždy
nadoraz, až zacvakne na místo. Není-li tlaþítko
zcela zajištČno, uvidíte na jeho horní stranČ
þervený indikátor. ZasuĖte akumulátor zcela tak,
aby nebyl þervený indikátor vidČt. Jinak by mohl
akumulátor ze zaĜízení vypadnout a zpĤsobit
zranČní obsluze þi pĜihlížejícím osobám.
• PĜi vkládání akumulátoru nepoužívejte pĜílišnou
sílu. Nelze-li akumulátor zasunout snadno,
nevkládáte jej správnČ.
Systém ochrany akumulátoru (lithium-iontový
akumulátor se znaþkou hvČzdiþky)
Fig.2
Lithium-iontové akumulátory se znaþkou hvČzdiþky jsou
vybaveny systémem ochrany. Tento systém automaticky
pĜeruší napájení náĜadí, aby se prodloužila životnost
akumulátoru.
Budou-li náĜadí nebo akumulátor vystaveny nČkteré z
níže uvedených podmínek, náĜadí se bČhem provozu
automaticky vypne:
• PĜetížení:
S náĜadím se pracuje takovým zpĤsobem, že
dochází k odbČru mimoĜádnČvysokého
proudu.
V takovém pĜípadČuvolnČte spoušĢnáĜadí a
ukonþete þinnost, jež vedla k pĜetížení
zaĜízení. Potom náĜadí opČtovným stisknutím
spouštČznovu spusĢte.
Jestliže se náĜadí nespustí, došlo k pĜehĜátí
akumulátoru. V takovém pĜípadČnechte
akumulátor pĜed opČtovným stisknutím
spouštČvychladnout.
• Nízké napČtí akumulátoru:
Zbývající kapacita akumulátoru je pĜíliš nízká
a náĜadí nebude pracovat. V takovém pĜípadČ
vyjmČte akumulátor a dobijte jej.

55
Zapínání
Fig.3
POZOR:
• PĜed vlo!ením akumulátoru do nástroje v!dy
zkontrolujte správnou funkci spou"tČa zda se po
uvolnČní vrací do vypnuté polohy.
Chcete-li nástroj uvést do chodu, staþí stisknout jeho
spou"Ģ. Otáþky nástroje se zvČt"ují zvý"ením tlaku
vyvíjeného na spou"Ģ. Chcete-li nástroj vypnout,
uvolnČte spou"Ģ.
Rozsvícení svČtla
Fig.4
POZOR:
• Nedívejte pĜímo do svČtla nebo jeho zdroje.
SvČtlo se rozsvítí pĜi stisknutí spou"tČ. SvČtlo zĤstává
zapnuté po dobu, kdy je stisknutá spou"Ģ. SvČtlo
automaticky zhasne 10 a! 15 sekund po uvolnČní
spou"tČ.
POZNÁMKA:
• K otĜení neþistot z þoþky svČtla pou!ívejte suchý
hadĜík. Dávejte pozor, abyste þoþku svČtla
nepo"krábali, mĤ!e se tím zmen"it jeho svítivost.
• PĜi þi"tČní svČtla nepou!ívejte Ĝedidlo ani benzín.
Taková rozpou"tČdla mohou zpĤsobit po"kození.
PĜepínání smČru otáþení
Fig.5
Tento nástroj je vybaven pĜepínaþem smČru otáþení.
Stisknutím páþky pĜepínaþe smČru otáþení v poloze A se
nástroj otáþí ve smČru hodinových ruþiþek, zatímco pĜi
stisknutí v poloze B proti smČru hodinových ruþiþek.
Je-li páþka pĜepínaþe smČru otáþení v neutrální poloze,
nelze stisknout spou"Ģnástroje.
POZOR:
• PĜed zahájením provozu v!dy zkontrolujte
nastavený smČr otáþení.
• S pĜepínaþem smČru otáþení manipulujte a! poté,
co nástroj dosáhne úplného klidu. Provedete-li
zmČnu smČru otáþení pĜed zastavením nástroje,
mĤ!e dojít k jeho po"kození.
• Pokud nástroj nepou!íváte, v!dy pĜesuĖte
pĜepínaþsmČru otáþení do neutrální polohy.
VýbČr provozního re!imu
Otáþení s pĜíklepem
Fig.6
PĜi vrtání do betonu, zdiva, a podobných materiálĤ
stisknČte zaji"Ģovací tlaþítko a otoþte voliþre!imu na
symbol . Pou!ijte nástroj s ostøím z karbidu wolframu.
Pouze otáþení
Fig.7
PĜi vrtání do dĜeva, kovu nebo plastĤstisknČte
zaji"Ģovací tlaþítko a otoþte voliþre!imu na symbol .
Pou!ijte "roubovitý vrták nebo vrták do dĜeva.
Pouze pĜíklep
Fig.8
PĜi sekání, otloukání nebo bourání stisknČte zaji"Ģovací
tlaþítko a otoþte voliþre!imu na symbol . Pou!ijte tyþ
s hrotem, plochý sekáþ, o"krt, apod.
POZOR:
• Neotáþejte voliþem re!imu, pracuje-li nástroj pod
zatí!ením. Dojde k po"kození nástroje.
• Má-li být zamezeno rychlému opotĜebení
mechanismu pĜepínání re!imu, dbejte, aby byl
knoflík pĜepínání provozního re!imu v!dy ĜádnČ
umístČn do jedné ze tĜí poloh provozního re!imu.
Omezovaþtoþivého momentu
Omezovaþtoþivého momentu se aktivuje pĜi dosa!ení
urþité úrovnČtoþivého momentu. Motor se odpojí od
výstupního hĜídele. Dojde-li k této situaci, pracovní
nástroj se zastaví.
POZOR:
• Jakmile se aktivuje omezovaþtoþivého momentu,
vypnČte okam!itČnástroj. Zamezíte tak
pĜedþasnému opotĜebení nástroje.
• S tímto nástrojem nelze pou!ívat pily na otvory.
Tyto mají tendenci ke skĜípnutí nebo zachycení v
otvoru. ZpĤsobují pĜíli" þasté aktivování
omezovaþe toþivého momentu.
MONTÁ"
POZOR:
• PĜed provádČním libovolných prací na nástroji se
v!dy pĜesvČdþte, zda je nástroj vypnutý a je
odpojen jeho akumulátor.
Boþní rukojeĢ(pomocné dr!adlo)
Fig.9
POZOR:
• Z dĤvodu bezpeþnosti práce v!dy pou!ívejte boþní
rukojeĢ.
Boþní rukojeĢnainstalujte tak, aby zuby na rukojeti
zapadly mezi výstupky na válci nástroje. Poté rukojeĢ
utáhnČte v po!adované poloze otáþením ve smČru
hodinových ruþiþek. Lze ji otáþet o 360° a zajistit ji v
libovolné poloze.
Vazelína na nástroj
PĜed pou!itím naneste na hlavu dĜíku nástroje malé
mno!ství vazelíny (pĜibli!nČ0,5 - 1 g). Toto promazání
sklíþidla zaji"Ģuje hladký provoz a del"í provozní
!ivotnost.

56
Instalace a demontá• pracovního nástroje
VyþistČte dĜík nástroje a pĜed instalací na nČj naneste
vazelínu.
Fig.10
ZasuĖte do pĜístroje pracovní nástroj. Otáþejte pracovním
nástrojem a tlaþte na nČj, dokud nebude zaji!tČn.
Fig.11
Pokud pracovní nástroj nelze zasunout, vyjmČte jej.
NČkolikrát potáhnČte dolĤkryt sklíþidla. Poté pracovní
nástroj zasuĖte znovu. Otáþejte pracovním nástrojem a
tlaþte na nČj, dokud nebude zaji!tČn.
Po instalaci se pokusem o vyta"ení v"dy pĜesvČdþte, zda
je pracovní nástroj bezpeþnČuchycen na svém místČ.
Chcete-li nástroj vyjmout, stáhnČte kryt sklíþidla úplnČ
dolĤa vytáhnČte pracovní nástroj.
Fig.12
Úhel pracovního nástroje (pĜi sekání,
otloukání nebo bourání)
Fig.13
Pracovní nástroj lze zajistit v po"adovaném úhlu.
Chcete-li zmČnit úhel pracovního nástroje, stisknČte
zaji!Ģovací tlaþítko a otoþte voliþre"imu na symbol O.
Natoþte pracovní nástroj na po"adovaný úhel.
StisknČte zaji!Ģovací tlaþítko a otoþte voliþre"imu na
symbol . Poté se mírným otoþením pĜesvČdþte, zda je
pracovní nástroj bezpeþnČuchycen na svém místČ.
Fig.14
HloubkomČr
Fig.15
HloubkomČr je !ikovná pomĤcka pĜi vrtání otvorĤstejné
hloubky. Povolte boþní rukojeĢa zasuĖte hloubkomČr do
otvoru na ní. Nastavte hloubkomČr na po"adovanou
hloubku a utáhnČte boþní rukojeĢ.
POZNÁMKA:
# Hloubkový doraz nelze pou"ít v poloze, kdy by
nará"el proti skĜíni pĜevodovky.
Protiprachová krytka
Fig.16
Protiprachová krytka slou"í jako prevence spadu prachu
na nástroj a pracovníka pĜi vrtání nad hlavou.
Protiprachovou krytku nainstalujte jak je ilustrováno na
obrázku. Velikost pracovních nástrojĤ, u kterých lze
pou"ít protiprachovou krytku je následující.
růměr nástroje
rotiprachová krytka 5 6 mm - 14,5 mm
rotiprachová krytka 9 12 mm - 16 mm
006382
PRÁCE
Re•im vrtání s pĜíklepem
Fig.17
Nastavte voliè provozního re"imu na symbol .
UmístČte pracovní nástroj na po"adované místo otvoru a
stisknČte spou!Ģ.
Na nástroj nevyvíjejte pĜíli! velkou sílu. Nejlep!ích
výsledkĤdosáhnete pomocní mírného tlaku. Udr"ujte
nástroj v aktuální poloze a dávejte pozor, aby nevyklouzl
z otvoru.
Dojde-li k ucpání otvoru tĜískami nebo þásticemi,
nevyvíjejte na nástroj vČt!í tlak. Místo toho nechejte
bČ"et nástroj ve volnobČhu a þásteþnČz otvoru
vytáhnČte pracovní nástroj. Budete-li tento postup
nČkolikrát opakovat, otvor se vyþistí a budete moci
pokraþovat v dal!ím vrtání.
POZOR:
# V okam"iku, kdy vrták vniká do materiálu, pĤsobí
na nástroj a na vrták obrovské a náhlé kroutivé síly,
pokud dojde k ucpání otvoru tĜískami a þásticemi
nebo pĜi nárazu do vyztu"ovacích tyþí umístČných
v betonu. PĜi provádČní práce v"dy pou"ívejte
boþní rukojeĢ(pomocné dr"adlo) a pevnČnástroj
dr"te za boþní rukojeĢa rukojeĢse spínaþem.
Pokud tak neuþiníte, mĤ"e dojít ke ztrátČkontroly
nad nástrojem a potenciálnímu tČ"kému zranČní.
POZNÁMKA:
PĜi spu!tČní nástroje bez zatí"ení mĤ"e pĜi otáþení
pracovního nástroje vzniknout výstĜednost. Nástroj se pĜi
práci automaticky vystĜedí. Tento stav neovlivĖuje
pĜesnost vrtání.
Vyfukovací nástroj (volitelné pĜíslušenství)
Fig.18
Po vyvrtání otvoru pou"ijte k odstranČní prachu z otvoru
vyfukovací nástroj.
Sekání / otloukání / bourání
Fig.19
Nastavte voliþprovozního re"imu na symbol .
Nástroj pevnČdr"te obČma rukama. Uvećte nástroj do
chodu a vyviĖte na nČj mírný tlak, aby nedo!lo k
nekontrolovanému odskoþení nástroje. PĜíli! velký tlak
vyvíjený na nástroj nezvy!uje jeho úþinnost.
Vrtání do dĜeva a kovu
Fig.20
Fig.21
Pou"ijte volitelnou sestavu sklíþidla. PĜi instalaci sklíþidla
postupujte podle popisu v odstavci „Instalace a
demontáž pracovního nástroje" na pĜedchozí stranČ.
Nastavte voliþprovozního režimu tak, aby byl ukazatel
otoþen na symbol .

57
POZOR:
• Je-li na nástroji umístČna sestava sklíþidla, nikdy
nepoužívejte režim „otáþení s pĜíklepem". Mohlo by
dojít k poškození sestavy sklíþidla. Sklíþidlo se
rovnČž uvolní pĜi zmČnČsmČru otáþení nástroje.
• NadmČrným tlakem na nástroj vrtání neurychlíte.
Ve skuteþnosti tento nadmČrný tlak vede jen k
poškození hrotu vašeho vrtáku, snížení úþinnosti
nástroje a zkrácení jeho životnosti.
• V okamžiku, kdy vrták vniká do materiálu, pĤsobí
na nástroj a na vrták obrovské síly. Držte nástroj
pevnČa dávejte pozor, když vrták zaþíná pronikat
do vrtaného dílu.
• Uvíznutý vrták lze jednoduše uvolnit pĜepnutím
pĜepínaþe smČru otáþení do opaþné polohy. Pokud
však nástroj nedržíte pevnČ, mĤže neþekanČ
vyskoþit.
• Malé díly vždy upínejte do svČráku þi do
podobného upevĖovacího zaĜízení.
ÚDRŽBA
POZOR:
• PĜed zahájením kontroly nebo údržby nástroje se
vždy pĜesvČdþte, zda je nástroj vypnutý a je
odpojen akumulátor.
• Nikdy nepoužívejte benzín, benzen, Ĝedidlo,
alkohol þi podobné prostĜedky. Mohlo by tak dojít ke
zmČnám barvy, deformacím þi vzniku prasklin.
VýmČna uhlíkĤ
Fig.22
Uhlíky pravidelnČvyjímejte a kontrolujte. Jsou-li
opotĜebené až po mezní znaþku, vymČĖte je. Uhlíky
musí být þisté a musí volnČzapadat do svých držákĤ.
Oba uhlíky je tĜeba vymČĖovat souþasnČ. Používejte
výhradnČstejné uhlíky.
OdstraĖte kryty víþka vložením šroubováku s plochým
bĜitem do zahloubené þásti v nástroji a vyjmČte jej.
Fig.23
Pomocí šroubováku odšroubujte víþka uhlíkĤ. VyjmČte
opotĜebené uhlíky, vložte nové a zašroubujte víþka
nazpČt.
Fig.24
Nainstalujte kryty víþka zpČt na nástroj.
KvĤli zachování BEZPEýNOSTI a SPOLEHLIVOSTI
výrobku musí být opravy a veškerá další údržba þi
seĜizování provádČny autorizovanými servisními
stĜedisky firmy Makita a s použitím náhradních dílĤ
Makita.
VOLITELNÉ PěÍSLUŠENSTVÍ
POZOR:
• Pro váš nástroj Makita, popsaný v tomto návodu,
doporuþujeme používat toto pĜíslušenství a
nástavce. PĜi použití jiného pĜíslušenství þi
nástavcĤmĤže hrozit nebezpeþí zranČní osob.
PĜíslušenství a nástavce lze používat pouze pro
jejich stanovené úþely.
PotĜebujete-li bližší informace ohlednČtohoto
pĜíslušenství, obraĢte se na vaše místní servisní
stĜedisko firmy Makita.
• Nástroje s karbidovým ostĜím SDS-Plus
• Tyþs hrotem
• Plochý sekáþ
• Oškrt
• Drážkovací dláto
• Sestava sklíþidla
• Sklíþidlo S13
• Adaptér sklíþidla
• Klíþsklíþidla S13
• Vazelína na nástroj
• Boþní rukojeĢ
• HloubkomČr
• Vyfukovací nástroj
• Protiprachová krytka
• Snímatelný odsavaþprachu
• Ochranné brýle
• Plastový kufĜík
• Bezklíþové sklíþidlo vrtaþky
• RĤzné typy originálních akumulátorĤa nabíjeþek
Makita
POZNÁMKA:
• NČkteré položky seznamu mohou být k zaĜízení
pĜibaleny jako standardní pĜíslušenství. PĜibalené
pĜíslušenství se mĤže v rĤzných zemích lišit.

58

59

60
akita Corporation
Anjo, Aichi, Japan
www.makita.com
884810C974
