marklin 25554 User manual

Modell der Diesellokomotive Alco
25554

2
Das Vorbild
Große dieselelektrische Lokomotiven werden heute bei allen
nordamerikanischen Bahngesellschaften eingesetzt.
Ihre hohe Zugkraft eignet sich optimal für lange Züge. Oft
werden zwei bis sechs Lokomotiven in Mehrfachtraktion
eingesetzt, wobei alle Loks von einem Lokführer bedient
werden.
The Prototype
Today, most trains in North America are pulled by large
diesel-electric locomotives.
Their high tractive effort is ideal for hauling long trains.
Often, railroads couple two to six locomotives together, all
controlled by one engineer in the cab of the front loco.

3
Le Prototype
Actuellement, la plupart des trains en Amérique du Nord
sont tirés par des locomotives diesel - électriques.
Leur force de traction importance est idéale pour les longs
convois. Très souvent, les chemins de fer accouplent deux
à six locomotives ensemble, toutes commandées par un
mécanicien placé dans la cabine de la locomotive de tête.
Inhaltsverzeichnis: Seite
Sicherheitshinweise 4
Wichtige Hinweise 4
Funktionen 4
Betriebshinweise 4
Wartung und Instandhaltung 5
Schaltbare Funktionen 7
Bilder 16

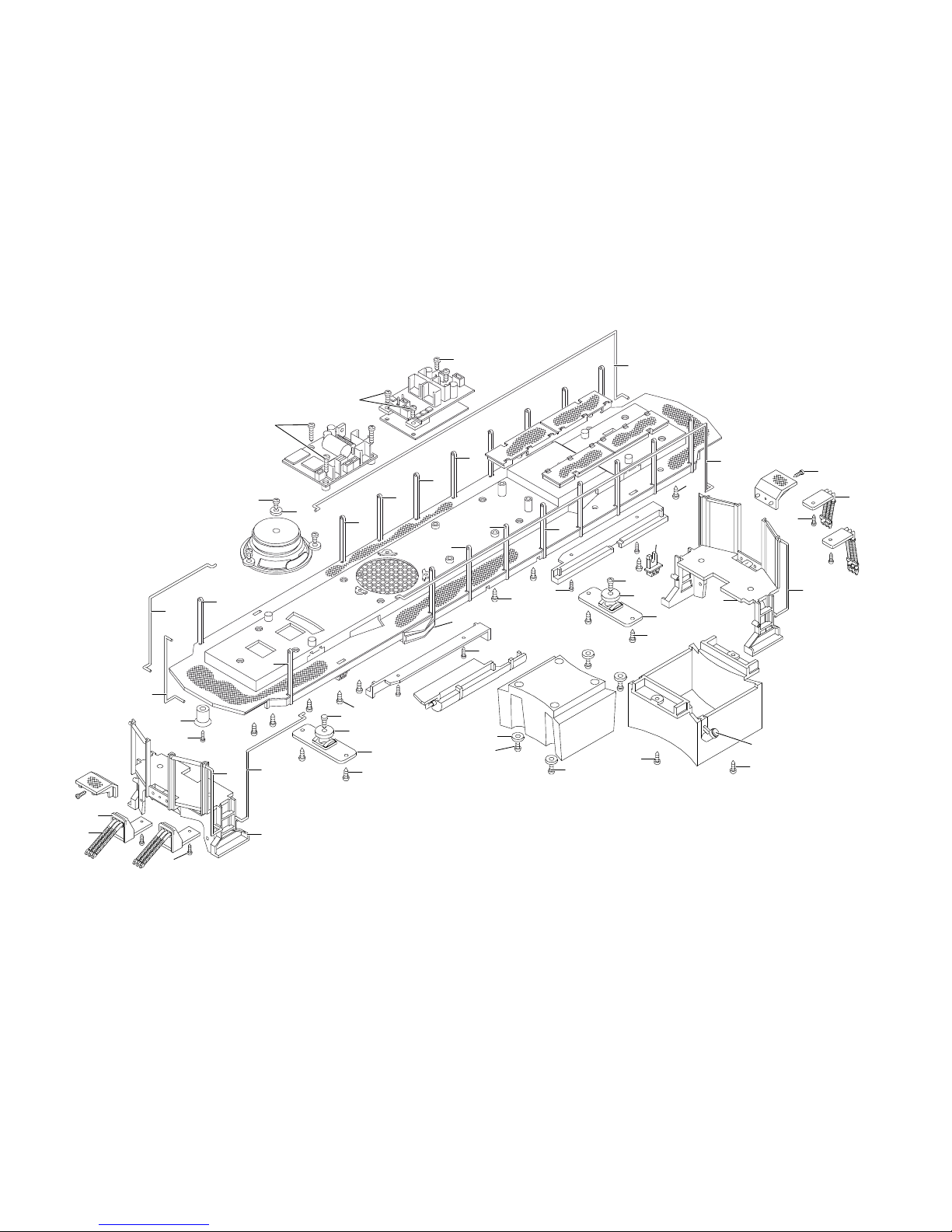

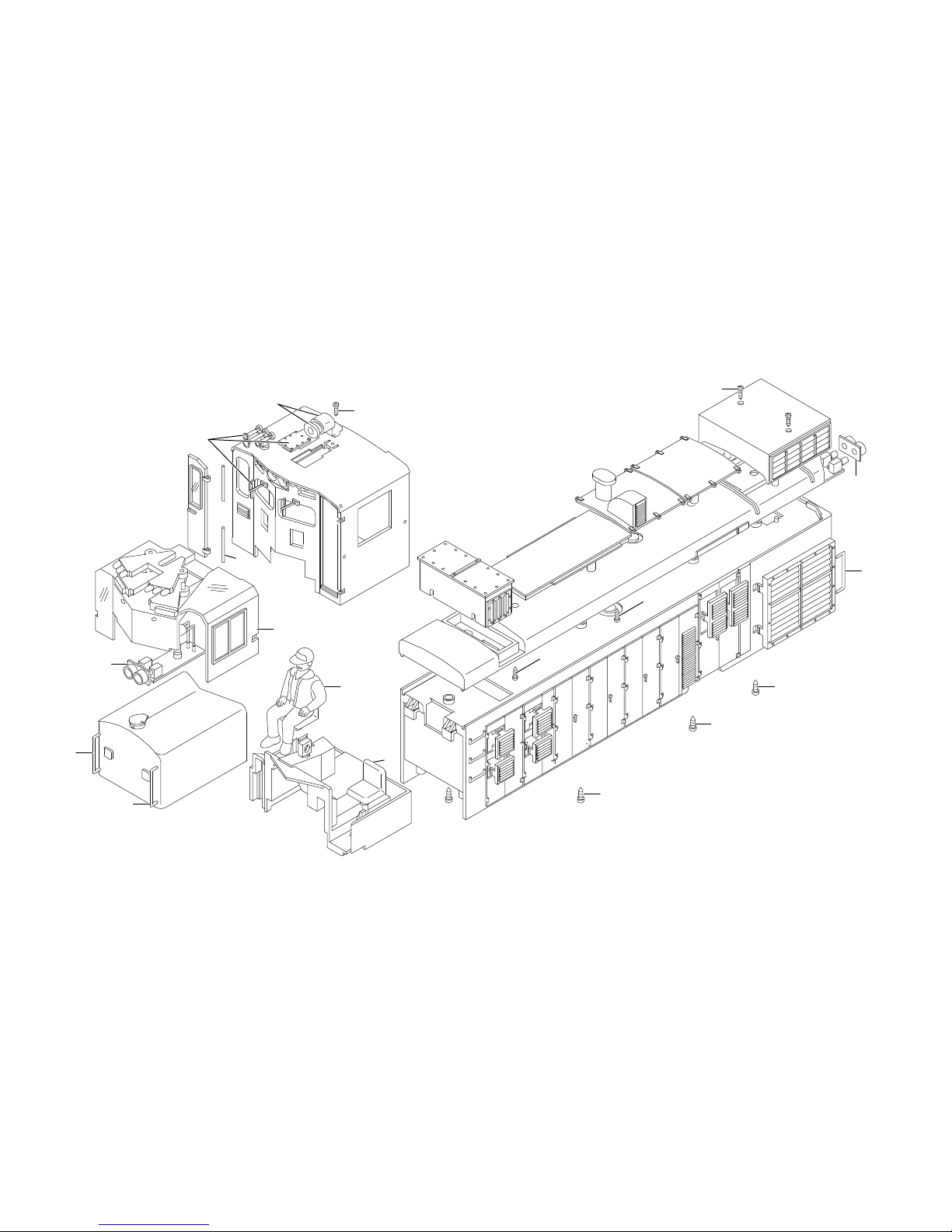

Ersatzteile 17
Table of Contents:
Page
Safety Notes 8
Important Notes 8
Functions 8
Information about operation 8
Service and maintenance 9
Controllable Functions 11
Figures 16
Spare Parts 17
Sommaire : Page
Remarques importantes sur la sécurité 12
Information importante 12
Fonctionnement 12
Remarques sur l’exploitation 12
Entretien et maintien 13
Fonctions commutables 15
Images 16
Pièces de rechange 17

4
Sicherheitshinweise
• DasModelldarfnurmiteinemdafürbestimmtenBe-
triebssystem eingesetzt werden.
• NurSchaltnetzteileundTransformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
• DasModelldarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• NichtfürKinderunter15Jahren.
• ACHTUNG!FunktionsbedingtescharfeKantenundSpitzen.
Wichtige Hinweise
• DieBedienungsanleitungistBestandteildesProduktes
und muss deshalb aufbewahrt sowie bei Weitergabe des
Produktes mitgegeben werden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren LGB-Fachhändler.
• http://www.maerklin.com/en/imprint.html
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
Funktionen
• DasModellistfürdenBetriebaufLGB-Zweileiter-Gleich-
strom-Systemen mit herkömmlichen LGB-Gleichstrom-
Fahrpulten vorgesehen (DC, 0 - 24 V).
• WerkseitigeingebauterMZS-Decoder(Mehrzugsystem).
• ZumEinsatzmitdemLGB-MehrzugsystemistdasModell
auf Lokadresse 03 programmiert.
Hinweis:VerwendenSiefürdiesesModelleinFahrgerätmit
mehr als 1 A Fahrstrom.
Betriebsartenschalter
In der Lok ist ein 4-stufiger Betriebsartenschalter (Bild 1).
Pos. 0 Lok stromlos abgestellt
Pos. 1 Beleuchtung eingeschaltet
Pos. 2 Lokmotor und Beleuchtung eingeschaltet
Pos. 3 Lokmotor, Beleuchtung und Sound eingeschaltet
Mehrzweck-Steckdose
Das Modell hat eine Mehrzweck-Steckdose für Flachstecker
hinten an der Lok (Bild. 2). Über die Steckdose können Sie
LGB-Wagen mit Beleuchtung oder mit Geräuschelektronik
an die Gleisspannung anschließen.
Mehrzugsystem
Das Modell ist bereits werkseitig mit Decoder on board für
das LGB-Mehrzugsystem ausgerüstet. Es kann unverän-
dert auf herkömmlichen analogen Anlagen oder mit dem
digitalen Mehrzugsystem eingesetzt werden.
Beim Betrieb mit dem Mehrzugsystem verfügt die Lok über
eineLastnachregelung:DieMotordrehzahlwirdkonstant
gehalten, auch wenn sich die Belastung der Lok ändert, z. B.
inKurvenoderaufSteigungen.DieLastnachregelungfunkti-
oniert nicht bei Höchstgeschwindigkeit.
Elektronischer Sound
Die digitale Geräuschelektronik dieser Lokomotive gibt den
echten Sound einer Vorbildlok wieder. Das Modell hat einen
Lautstärke-ReglerunterdemKühlergehäusedirekthinter
dem Führerhaus (Bild. 1). Glocke und Pfeife können auch
mit dem beiliegenden LGB-Sound-Schaltmagneten (17050)
ausgelöst werden. Der Schaltmagnet lässt sich zwischen
die Schwellen der meisten LGB-Gleise klipsen.

5
Programmieren des Decoders
Zahlreiche Funktionen des Decoders können individuell
programmiert werden. Dazu werden Funktionswerte in
Registern (Configuration Variables - CVs) programmiert. Sie
können die Funktionswerte auch mit dem Universal-Handy
55015 programmieren.
• ZumnormalenBetriebistesnichtnotwendig,dieFunkti-
onswerte zu ändern.
• UmbeiFehlprogrammierungendenAuslieferungszustand
der wichtigsten Register des MZS-Decoders wieder
zu programmieren, Funktionswert 55 in Register CV 55
eingeben. Beim Programmieren mit 55015 den Program-
miermodus “P” wählen (in der Anzeige erscheint “P --”).
Dann aufeinander folgend 6, 5 und 5 eingeben und rechte
Pfeiltastedrücken.DieAnzeigezeigterneut“P--”:5,5
und 5 eingeben und nochmals rechte Pfeiltaste drücken.
WARTUNG
Schmierung
Die Achslager hin und wieder mit je einem Tropfen Märklin-
Öl (7149) ölen.
Austauschen der Glühlampen
Lampen: Lampengehäuse vom Modell abziehen. Einge-
steckte Glühlampe aus dem Sockel ziehen. Neue Glühlampe
einstecken. Modell wieder zusammenbauen.
Innenbeleuchtung: Glühlampe mit einer Pinzette aus der
Fassung ziehen. Neue Glühlampe einstecken.

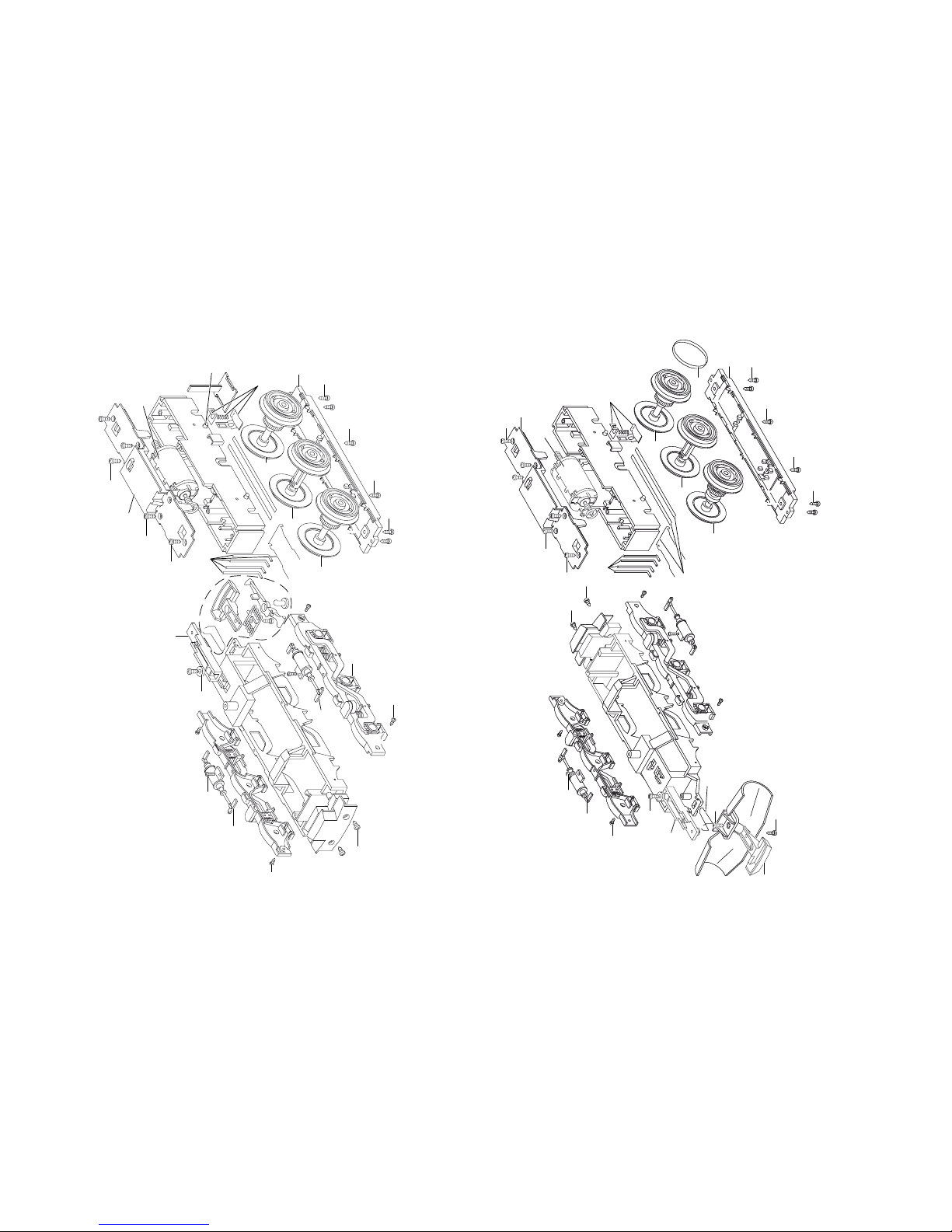

Austauschen des Haftreifens
Das Getriebe sollte ausgebaut werden, um den Haftreifen
auszutauschen:
• AufderUnterseitedesGetriebessindsechsSchrauben.
Erste und letzte Schraube lösen.
• GetriebevorsichtigausdemFahrgestellziehen.
• MiteinemkleinenachenSchraubendreherdenalten
Haftreifenentfernen:
• DenaltenHaftreifenausderRille(Nut)imTreibrad
hebeln.
• VorsichtigdenneuenHaftreifenüberdasRadschieben
und in die Rille (Nut) des Rads einsetzen.
• Überprüfen,dassderHaftreifenrichtigsitzt.
• Modellwiederzusammenbauen.

6
Register Belegung Bereich ab Werk
CV 1 Adresse 00 - 22 3
CV 2 Anfahrspannung 0 - 255 2
CV 3 Anfahrverzögerung 1 - 255 3
CV 4 Bremsverzögerung 1 - 255 3
CV 5 maximale Fahrspannung 1 - 255 255
CV 5 nach Eingabe von CV 6 (beim Programmieren mit älteren 55015)
Funktionswert im zu programmierenden Register
CV 6 CV-Nr. des zu programmierendes Registers
CV 29
Bit 0 = Fahrtrichtung
Bit 1 = Anzahl der Fahrstufen (14/28)
Bit 2 = Betriebsart (digital / analog+digital
Bit 5 = kurze / lange Adresse
0/1
0/2
0/4
0/32
4
CV 54
Übernahme-Funktion und Lastnachregelung
Bit 1: Übernahme-Funktion
Bit 2: Lastnachregelung mit MZS
Bit 3: Lastnachregelung ananlog
Bit 4: Lastabhängiges Dampfgeräusch
Bit 5: 0 = F1 konstant / blinkend
Bit 6: 0 = F2 konstant / blinkend
Bit 7: Soundfunktion
Bit 8: Soundfunktion
0/1
0/2
0/4
0/8
0/16
0/32
0/64
0/128
34

7
Register Belegung Bereich ab Werk
CV 54 Übernahme-Funktion ein: Beim Betrieb mit 55015 kann nach Anwählen der Lok die Reglerstellung 2 Sekunden lang nachgeregelt werden, ohne dass die Lok
anhält.
CV 55 Reset 55
CV 60 Lastregelung: max. Nachregelstärke 1 – 255 4
CV 61 Lastregelung: Regelgeschwindigkeit 0 – 255 16
CV 62 Lastregelung: Begrenzung der max. Nachregelung 0 – 255 255
CV 67 – 94 programmierbare Fahrkurve 1 – 255 **
** Die Geschwindigkeitstabelle wird immer mit 28 Werten abgelegt, die in CV 67 bis CV 94 programmiert werden. Beim Betrieb
mit14FahrstufenwirdjederzweiteWertübersprungen.GrundwertederprogrammierbarenTabelle:8,16,24,32,40,48,56,64,
72, 80, 88, 96, 104, 112, 120, 128, 136, 144, 152, 160, 168, 176, 184, 192, 208, 224, 240, 255.
Schaltbare Funktionen
Beleuchtung
Pfeife “Bahnübergang” 1
Bremsgeräusch 2
Glocke 3
Schaltbare Funktionen
Ansage „Ladies and Gentlemen ...“ 4
Geräusch des Luftablassens 5
Dieselmotoraus/ein 6
Alarmglocke 7
Geräuschelektronikaus/ein 8

8
Safety Notes
• Thislocomotiveistobeusedwiththeoperatingsystem
designed for it.
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thismodelmayonlybesuppliedwithpowerfroma
suitable power generation source.
• Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Notforchildrenundertheageof15.
• WARNING! Sharp edges and points required for operation.
Important Notes
• Theoperatinginstructionsareacomponentpartofthe
product and must therefore be kept in a safe place as
well as included with the product, if the latter is given to
someone else.
• PleaseseeyourauthorizedLGBdealerforrepairsor
spare parts.
• http://www.maerklin.com/en/imprint.html
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
Functions
• ThismodelisdesignedforoperationonLGBtwo-railDC
systems with conventional LGB DC train controllers or
power packs (DC, 0 - 24 volts).
• Thismodelcomesfromthefactorywithabuilt-inmulti-
train system decoder (multi-train system).
• ForoperationwiththeMulti-TrainSystem,themodelis
programmed to loco address 03.
Note:Usealocomotivecontrollerwithmorethan1ampof
train current for this model.
Mode of Operation Switch
There is a 4-position mode of operation switch in the loco-
motive (Fig. 1).
Pos. 0 All power off
Pos. 1 Power to lights
Pos. 2 Power to motors and lights
Pos. 3 Power to motors, lights and sound
Multi-Purpose Socket
Themodelhasa“at“multi-purposesocket,witharemo-
vable cover, at the rear of the loco (Fig. 2). These sockets
can be used to provide track power to cars with lighting or
sound electronics.
Multi-Train System
The model is equipped with a factory-installed onboard de-
coder for the LGB Multi-Train System. It can be used without
modifications on analog or digital layouts.
When operating with the Multi-Train System, the loco
features a “Back-EMF” function. This keeps the motor
speed constant, even when the load of the loco changes, for
example, in curves or on grades. This feature does not work
at top speed.
Sound
This model features a digital electronic sound system. The
volume control is located under the radiator housing behind
the cab (Fig. 1). The bell and whistle also can be triggered
using the LGB Sound Trigger Magnet (17050) included with
this model. The 17050 snaps between the ties of most LGB
track sections.

9
Programming the Decoder
Numerous functions on the decoder can be programmed
individually. To do this, function values are programmed in
registers (Configuration Variables - CVs). You also can pro-
gram the function values with the 55015 Universal Remote
Controller.
• Fornormaloperation,itisnotnecessarytochangethe
function values.
• Ifprogrammingresultsinunsatisfactoryoperation,
you can reprogram the factory pre-set values of most
importantCVs:ProgramregisterCV55tofunctionvalue
55. To reprogram the factory pre-set function values with
the 55015, select programming mode “P” (displays shows
“P --”). Then input 6, 5, and 5 and press the right arrow
button.Thedisplayshows“P--”again:Input5,5,and5
and press the right arrow button again.
SERVICE
Lubrication
The axle bearings should be lubricated occasionally with a
small amount of Märklin-Öl (7149).
Replacing the light bulbs
Front/Rear lights: Pull the lantern housing away from the
model. Remove and replace the bulb. Reassemble.
Cab light: Using tweezers, remove and replace the bulb.
Replacing the traction tire
The gearbox should be removed to replace the traction tire.
• Onthebottomofthegearboxaresixscrews.Removethe
first and last screw.
• Carefullypullthegearboxoutofthechassis.
• Useasmall,straight-bladescrewdrivertoreplacethe
tractiontire:
• Prytheoldtractiontireoutofthewheelgroove.
• Gentlyinsertthenewtractiontireintothewheelgroove.
• Makesurethatthetractiontireisseatedproperlyinthe
wheel groove.
• Reassemble.

10
Register Assignment Range Default
CV 1 Address 00 - 22 3
CV 2 Starting voltage 0 - 255 2
CV 3 Acceleration delay 1 - 255 3
CV 4 Braking delay 1 - 255 3
CV 5 Max. voltage 1 - 255 255
CV 5 After entry of CV 6 (when programming with older 55015 units) function value in
the register to be programmed
CV 6 CV number of the register to be programmed
CV 29
Bit 0 = Direction of travel
Bit 1 = Number of speed levels (14/28)
Bit 2 = Mode of operation (digital / analog+digital)
Bit 5 = short / long address
0/1
0/2
0/4
0/32
4
CV 54
Hand-off function and “Back-EMF”
Bit 1: hand-off function
Bit 2: MTS Back-EMF
Bit 3: analog Back-EMF,
Bit 4: load-dependent chuffs
Bit 5: 0 = F1 constant / flashing
Bit 6: 0 = F2 constant / flashing
Bit 7: sound function
Bit 8: sound function
0/1
0/2
0/4
0/8
0/16
0/32
0/64
0/128
34
