marklin 26586 User manual

Modell der BR 74.10
26586

2
Inhaltsverzeichnis: Seite
Sicherheitshinweise 3
Wichtige Hinweise 3
Funktionen 3
Schaltbare Funktionen 11
Parameter / Register 12
Wartung und Instandhaltung 13
Ersatzteile 18
Table of Contents: Page
Safety Notes 4
Important Notes 4
Functions 4
Controllable Functions 11
Parameter / Register 12
Service and maintenance 13
Spare Parts 18
Sommaire : Page
Remarques importantes sur la sécurité 5
Information importante 5
Fonctionnement 5
Fonctions commutables 11
Paramètre / Registre 12
Entretien et maintien 13
Pièces de rechange 18
Inhoudsopgave: Pagina
Veiligheidsvoorschriften 6
Belangrijke aanwijzing 5
Functies 6
Schakelbare functies 11
Parameter / Register 12
Onderhoud en handhaving 13
Onderdelen 18
Indice de contenido: Página
Aviso de seguridad 7
Notas importantes 7
Funciones 7
Funciones posibles 11
Parámetro / Registro 12
El mantenimiento 13
Recambios 18
Indice del contenuto: Page
Avvertenze per la sicurezza 8
Avvertenze importanti 8
Funzioni 8
Funzioni commutabili 11
Parametro / Registro 12
Manutenzione ed assistere 13
Pezzi di ricambio 18
Innehållsförteckning: Sida
Säkerhetsanvisningar 9
Viktig information 9
Funktioner 9
Kopplingsbara funktioner 11
Parameter / Register 12
Underhåll och reparation 13
Reservdelar 18
Indholdsfortegnelse: Side
Vink om sikkerhed 10
Vigtige bemærkninger 10
Funktioner 10
Styrbare funktioner 11
Parameter / Register 12
Service og reparation 13
Reservedele 18

3
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:78
•
Veränderbare Anfahr-/Bremsverzögerung (simultan) (ABV).
• VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):
ÜberControlUnit,MobileStationoderCentralStation.
• FahrtrichtungsabhängigeStirnbeleuchtung.
•ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionen zur Verfügung.
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssys-
tem(MärklinWechselstrom,MärklinDelta,MärklinDigital
oder Märklin Systems) eingesetzt werden.
•NurSchaltnetzteileundTransformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
•
DieLokdarfnurauseinerLeistungsquelleversorgtwerden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleisentstörtwerden.DazuistdasEntstörset
74046zuverwenden.FürDigitalbetriebistdasEntstörset
nicht geeignet.
•SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung,starkenTemperaturschwankungenoderhoher
Luftfeuchtigkeitaus.
•
ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
•DieBedienungsanleitungunddieVerpackungsindBe-
standteile des Produktes und müssen deshalb aufbewahrt
sowie bei Weitergabe des Produktes mitgegeben werden.
•Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
•GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
•http://www.maerklin.com/en/imprint.html

4
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:78
•
Adjustable acceleration/braking delay (simultaneous) (ABV).
• Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,acceleration/
brakingdelay,maximumspeed):withtheControlUnit,
MobileStation,CentralStation.
• Headlights,changingoverwiththedirectionoftravel.
•Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
Safety Notes
•Thislocomotiveistobeusedonlywithanoperating
systemdesignedforit(MärklinAC,MärklinDelta,
MärklinDigitalorMärklinSystems).
•Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
•Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
•Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
withradioandtelevisionreception,whenthelocomotiveis
toberuninconventionaloperation.The74046interference
suppression set is to be used for this purpose.
•Donotexposethemodeltodirectsunlight,extreme
changesintemperature,orhighhumidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
•Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
•PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
•Thewarrantycardincludedwiththisproductspeciesthe
warranty conditions.
•http://www.maerklin.com/en/imprint.html

5
•http://www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:78
• Temporisationd’accélérationetdefreinageréglable(les2
simultanément) (ABV).
• Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,temporisati-
onaccélér.-freinage,vitessemaximale):viaControlUnit,
Mobile Station ou Central Station.
•
Feux de signalisation avec inversion selon sens de marche.
•Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont dispo-
nibles.
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avec
unsystèmed’exploitationadéquat(MärklinAC,
MärklinDelta,MärklinDigitalouMärklinSystems).
•Utiliseruniquementdesconvertisseursettransformateurs
correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécuritédécritesdanslemoded’emploidevotresystème
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventi-
onnel,lavoiederaccordementdoitêtredéparasitée.A
ceteffet,utiliserlesetdedéparasitageréf.74046.Leset
dedéparasitageneconvientpaspourl’exploitationen
mode numérique.
•Nepasexposerlemodèleàunensoleillementdirect,àde
fortes variations de température ou à un taux d‘humidité
important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Information importante
•Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant,transmisavecleproduit.
•Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
•Garantielégaleetgarantiecontractuelleconformément
aucerticatdegarantieci-joint.

6
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:78
• Instelbareoptrek-/afremvertraging(simultaan)(ABV).
• Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-af-
remvertraging,maximumsnelheid):d.m.v.ControlUnit,
Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
•Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
Veiligheidsvoorschriften
•Delocmagalleenmeteendaarvoorbestemdbedrijfs-
systeem(MärklinAC,MärklinDelta,Märklindigitaalof
Märklin Systems) gebruikt worden.
•Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
•Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is
deze ontstoor-set niet geschikt.
•Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
•Degebruiksaanwijzingendeverpakkingzijneenbestand-
deel van het product en dienen derhalve bewaard en
meegeleverd te worden bij het doorgeven van het product.
•VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
•Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
•http://www.maerklin.com/en/imprint.html

7
•http://www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:78
• Arranqueyfrenadovariable(simultáneo)(ABV).
• Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,arranquey
frenado,velocidadmáxima):porelControlUnit,
Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
• Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdetracciónydealternanciade
luces.
Aviso de seguridad
•
Lalocomotorasolamentedebefuncionarenunsistema
de
corrientepropio(MärklinAC–MärklinDelta–
MärklinDigitaloMärklinSystems).
•Emplearúnicamentefuentesdealimentaciónconmutadas
ytransformadoresqueseandelatensiónderedlocal.
•Lalocomotoranodeberárecibircorrienteeléctricamas
que de un solo punto de abasto.
•Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema de
funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotorade-
bensuprimirselasinterferenciasenlavíadeconexiónde
laalimentación.Paraellodebeemplearseelsetsupresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
•Noexponerelmodeloenminiaturaalaradiaciónsolar
directa,aoscilacionesfuertesdetemperaturaoauna
humedad del aire elevada.
• ¡ATENCIÓN! Esquinasypuntasaladascondicionadasa
lafunción.
Notas importantes
•Lasinstruccionesdeempleoyelembalajeformanparte
íntegradelproductoy,porestemotivo,debenguardarsey
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
•Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
•Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.

8
•http://www.maerklin.com/en/imprint.html
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:78
• Ritardodiavviamento/frenaturamodicabile(simultanea-
mente) (ABV).
• Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,
ritardodiavviamento/frenatura,velocitàmassima):tramite
ControlUnit,MobileStationoppureCentralStation.
•
Illuminazione di testa dipendente dalla direzione di marcia.
• Nel funzionamento analogico si hanno a disposizione sola-
mente le funzioni di marcia e di commutazione dei fanali.
Avvertenze per la sicurezza
•Talelocomotivadeveessereimpiegatasoltantoconunsi-
stemadifunzionamentoadeguatoperquesta(MärklinAC,
MärklinDelta,MärklinDigitaloppureMärklinSystems).
•Impiegaresoltantoalimentatori“switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
•Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodi
alimentazione deve essere protetto dai disturbi. A tale scopo
sideveimpiegareilcorredoantidisturbi74046.Talecorredo
antidisturbinonèadattoperilfunzionamentoDigital.
•Nonesponetetalemodelloadalcunirraggiamentosolare
diretto,afortiescursioniditemperaturaoppureaelevata
umiditàdell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
Avvertenze importanti
•Leistruzionidiimpiegoel’imballaggiocostituisconouncom-
ponente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
•Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.
•Prestazionidigaranziaegaranziainconformità
all’acclusocerticatodigaranzia.

9
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:78
• Acceleration/bromsfördröjning(simultant)kanändras
(ABV).
• Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/
bromsfördröjning,toppfart):
ViaControlUnit,MobileStationellerCentralStation.
• Körriktningsberoendefrontbelysning.
•Vidanalogkörningärendastdenautomatiskaljusväx-
lingsfunktionen tillgänglig.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(MärklinAC,MärklinDelta,MärklinDigitaleller
Märklin Systems).
•Användendastnätadaptrarochtransformatoreranpassa-
de för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analogdriftmåsteanlutningsskenanvaraavstörd.Till
detta använder man anslutningsgarnityr 74046 med
avstörning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
•Modellenfårinteutsättasfördirektsolljus,häftigatempe-
raturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
•Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
•KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
•Garantivillkorframgåravbifogadegarantibevis.
•http://www.maerklin.com/en/imprint.html

10
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseabfabrik:78
• Indstilleligkørsels-/bremseforsinkelse(simultan)(ABV).
• Indstilleligmaksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse,maksimalhastighed):
ViaControlUnit,MobileStationellerCentralStation.
• Køreretningsafhængigfrontbelysning.
•Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,der
er tilgængelige.
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem
(MärklinAC,MärklinDelta,MärklinDigitaleller
MärklinSystems),dererberegnetdertil.
•AnvendkunDC-DC-omformereogtransformatorer,der
passer til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
•Værunderalleomstændighederopmærksompådevink
omsikkerhed,somndesibrugsanvisningenforDeres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet
74046.Støjdæmpningssætteterikkeegnettildigitaldrift.
•Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsvingellerhøjluftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
•Betjeningsvejledningogemballagehørertilproduktetog
skalderforgemmesogmedfølge,hvisproduktetgives
videre til andre.
•ForreparationellerreservedelebedesDehenvendeDem
tilDeresMärklinforhandler.
•Garantiifølgevedlagtegarantibevis.
•http://www.maerklin.com/en/imprint.html

11
Schaltbare Funktionen
Controllable Functions
Fonctions commutables
Schakelbare functies
Funciones posibles
Funzioni commutabili
Kopplingsbara funktioner
Styrbare funktioner
function/off
Funktion
Function
Fonction
Functie
Función
Funzione
Funktion
Funktion
Funktion
Function
Fonction
Functie
Función
Funzione
Funktion
Funktion
Funktion f0
Function f0
Fonction f0
Functie f0
Funciónf0
Funzione f0
Funktion f0
Funktion f0
Funktion f0
Function f0
Fonction f0
Functie f0
Funciónf0
Funzione f0
Funktion f0
Funktion f0
ABV f4
Funktion 4
Function 4
Fonction 4
Functie 4
Función4
Funzione 4
Funktion 4
Funktion 4
Funktion 4
Function 4
Fonction 4
Functie 4
Función4
Funzione 4
Funktion 4
Funktion 4
Funktion f4
Function f4
Fonction f4
Functie f4
Funciónf4
Funzione f4
Funktion f4
Funktion f4
Funktion f4
Function f4
Fonction f4
Functie f4
Funciónf4
Funzione f4
Funktion f4
Funktion f4
E
f0 f8 f0f8
STOP mobile station
systems
15
Digital/Systems
F0 F4

12
CV (Parameter) • CV (Parameter) • CV (Paramètre) •
CV (Parameter) • CV (Parámetro) • CV (Parametro) •
CV (Parameter) • CV (Parameter)
CV-Nr.
Wert • Value •
Valeur • Waarde •
Valor • Valore •
Värde • Værdi
Adresse•Address•Adresse•Adres•
Código•Indrizzo•Adress•Adresse 01 01 - (80)*255
Anfahr-/Bremsverzögerung•Acceleration-/BrakingDelay•
Temporisationaccélération/defreinage•Optrek-/Afremvertraging•
Regulaciónarranque/Frenadolento•Ritardodiavviamento/frenatura•
Igångsättningsreglering/Bromsfördröjning•Kørsels-/Bremseforsinkelse
03 01 - 31
Höchstgeschwindigkeit•Maximumspeed•
Vitessemaximale•Maximumsneilheid•Velocidadmáxima•
Velocitàmassima•Toppfart•Maksimalhastighed 05 01 - 63
RückstellenaufSerienwerte•Resettoseriesvalue•
Remettreauxvaleursdesérie•Terugzettennaarserie-instellingen•
Restablecerlosvaloresdeserie•Ripristinaresuivaloridiserie•
Återställatillstandardvärden•Tibagestiltilserieværdien
08 08
* Control Unit 6021

13

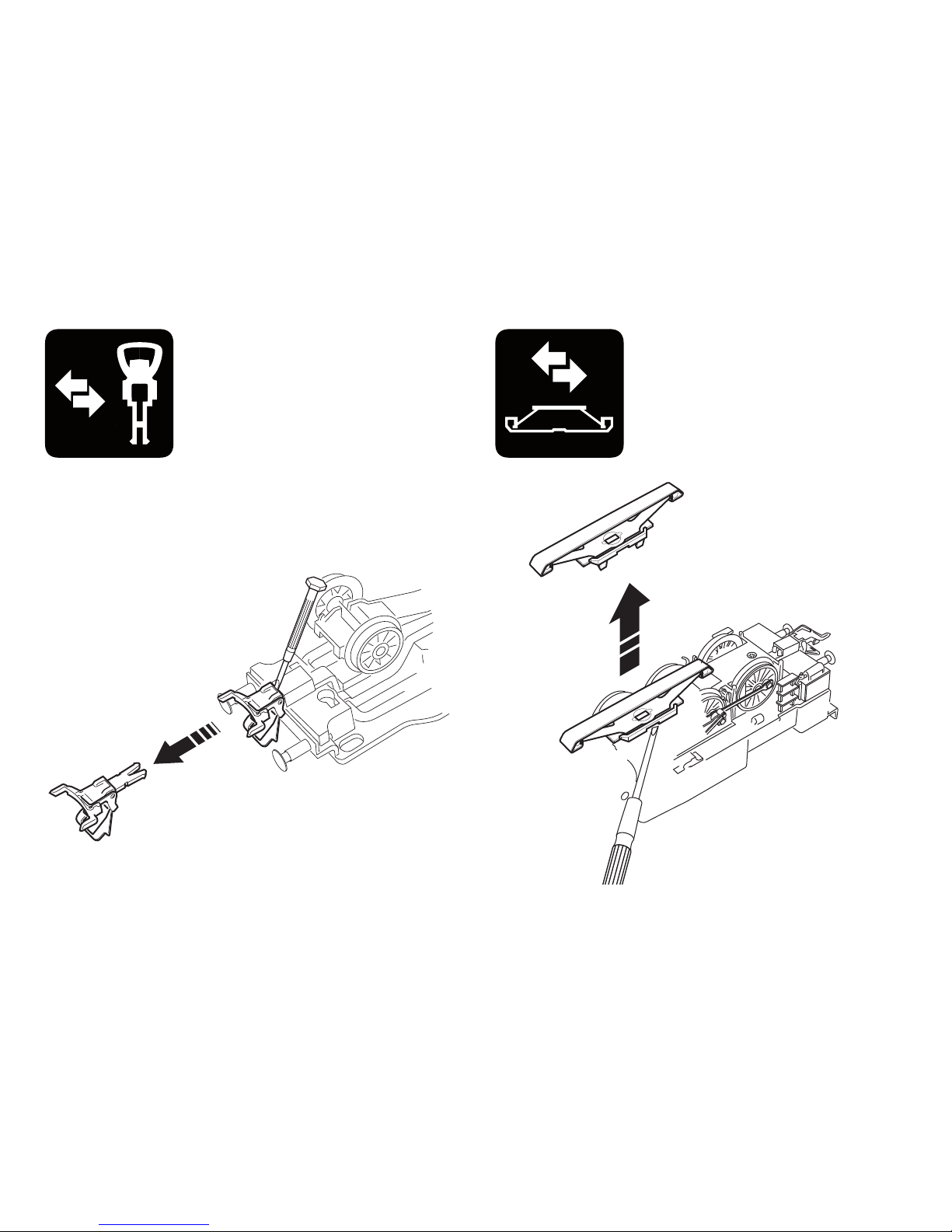

14
5.






15



!!


16
7149
40h
7149

17
3.2.
1.
2.
Trix 66626

18
10
10
10
8
4
1
2
3
3
7
9
9
10
10
11
11
20
20 12
16
16
15
17
12
13
18
19
19
19
5
6
21
9
2
2
22
14
DetailsderDarstellung
können von dem Modell
abweichen.

19
 1 Zubehör-SetLeitungenu.Ventile E149681
 2 Zubehör-SetLeitungen,Glocke E139976
3 Zubehörset- Pumpe/Aggregate E139 977
 4 Dachaufsatz E138202
5 Schraube E138 196
6 Schraube E138 197
 7 Decoder 146871
8 Stirnbeleuchtung E138 293
 9 Zubehör-SetLaterne E179313
 10 Zubehör-SetGlasteile E139978
11 Kupplung E701 630
12 Zubehör-Set Kuppelstange E181 461
13 Feder E138 230
14 Haftreifen E129 408
15 Sechskantansatzschr. E129 450
16 Sechskantansatzschr. E129 451
 17 Distanzring E138277
18 Bremsattrappe E139 957
19 Schraube E138 238
20 Vorlaufgestell E147 078
21 Schleifer E144 133
22 Schraube E137 988
Hinweis:EinigeTeilewerdennurohneodermitandererFarbgebungangeboten.
Teile,diehiernichtaufgeführtsind,könnennurimRahmeneinerReparaturimMärklin-Reparatur-Servicerepariertwerden.

Gebr.Märklin&Cie.GmbH
Stuttgarter Str. 55 -57
73033Göppingen
Deutschland
www.maerklin.com
163527/0412/Ha1Ef
Änderungen vorbehalten
©byGebr.Märklin&Cie.GmbH
ThisdevicecomplieswithPart15oftheFCCRules.
Operationissubjecttothefollowingtwoconditions:
(1) Thisdevicemaynotcauseharmfulinterference,and
(2) thisdevicemustacceptanyinterferencereceived,including
interference that may cause undesired operation.
www.maerklin.com/en/imprint.html
