marklin 26351 User manual

„Der Adler”
26351

2
Inhaltsverzeichnis:
Seite
Hinweise zur Inbetriebnahme 4
Sicherheitshinweise 5
Allgemeine Informationen 5
Funktionen 5
Schaltbare Funktionen 13
Parameter / Register 14
Wartung und Instandhaltung 15
Ersatzteile 18
Table of Contents:
Page
Notes about using this model for the first time 4
Safety Notes 6
General Notes 6
Functions 6
Controllable Functions 13
Parameter / Register 14
Service and maintenance 15
Spare Parts 18
Sommaire :
Page
Indications relatives à la mise en service 4
Remarques importantes sur la sécurité 7
Informations générales 7
Fonctionnement 7
Fonctions commutables 13
Paramètre / Registre 14
Entretien et maintien 15
Pièces de rechange 18
Inhoudsopgave:
Pagina
Opmerking voor de ingebruikname 4
Veiligheidsvoorschriften 8
Algemene informatie 8
Functies 8
Schakelbare functies 13
Parameter / Register 14
Onderhoud en handhaving 15
Onderdelen 18

3
Indice de contenido:
Página
Notas para la puesta en servicio 4
Aviso de seguridad 9
Informaciones generales 9
Funciones 9
Funciones posibles 13
Parámetro / Registro 14
El mantenimiento 15
Recambios 18
Indice del contenuto:
Page
Avvertenza per la messa in esercizio 4
Avvertenze per la sicurezza 10
Avvertenze generali 10
Funzioni 10
Funzioni commutabili 13
Parametro / Registro 14
Manutenzione ed assistere 15
Pezzi di ricambio 18
Innehållsförteckning:
Sida
Bruksanvisningar för körning 4
Säkerhetsanvisningar 11
Allmänna informationer 11
Funktioner 11
Kopplingsbara funktioner 13
Parameter / Register 14
Underhåll och reparation 15
Reservdelar 18
Indholdsfortegnelse:
Side
Henvisninger til ibrugtagning 4
Vink om sikkerhed 12
Generelle oplysninger 12
Funktioner 12
Styrbare funktioner 13
Parameter / Register 14
Service og reparation 15
Reservedele 18

4

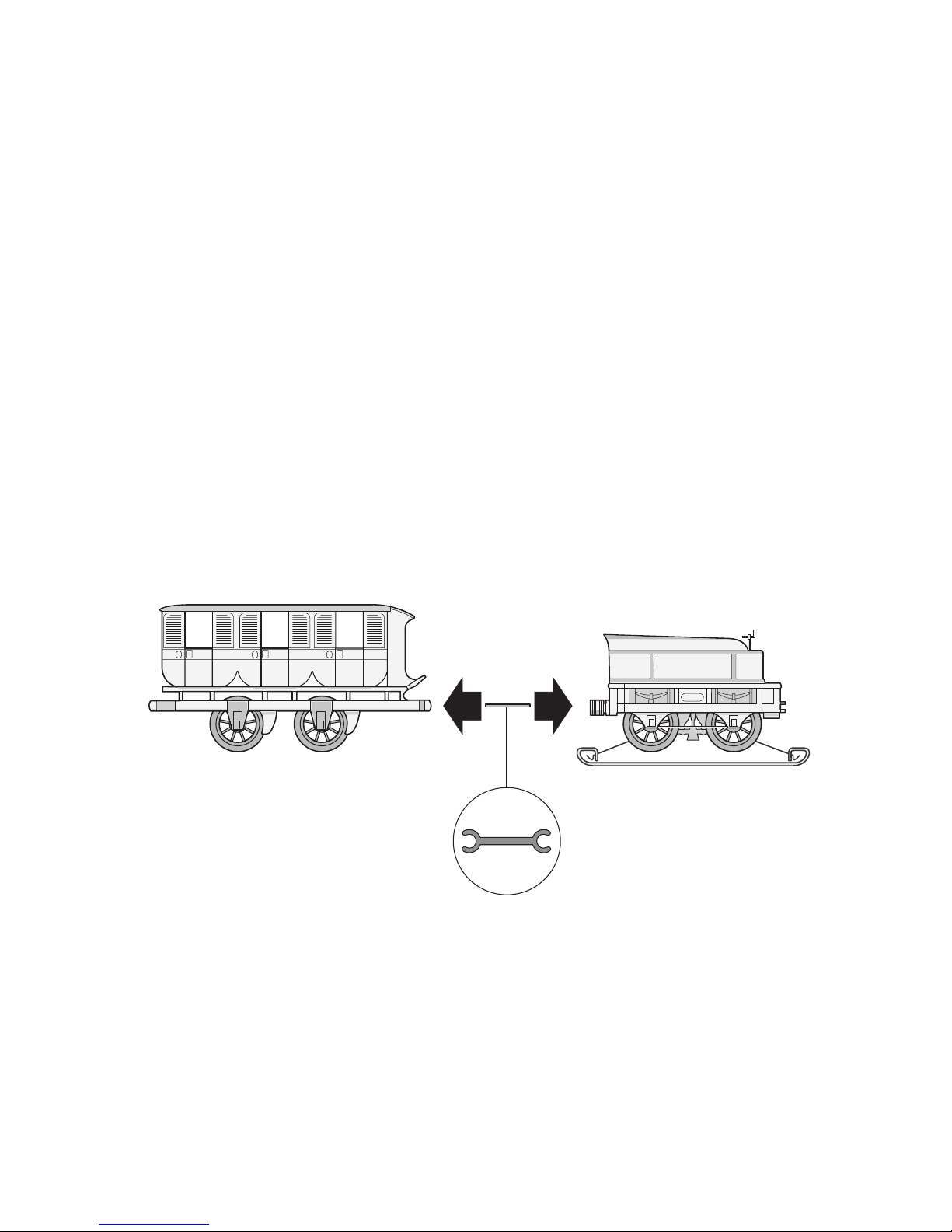

Vorbildgerechte Maul-Kupplung:
Fahrzeuge mit Kuppelstangen verbinden
Prototypical open jaw coupler:
Connect the locomotive and cars with coupling rods
Attelage à mâchoire fidèlement reproduit:
Relier les véhicules avec les barres d’accouplement
Voorbeeldgetrouwe klauwkoppeling:
Rijtuigen met koppelingstangen koppelen
Enganches fiel reproducidos:
Unir los vehículos con la barra de enganche
Gancio anteriore fedele al prototipo:
Collegare i rotabili con le barre di accoppiamento
Förebildstrogen kopplingslänk:
Fordonen förbinds med koppelstänger
Forebilledtro skruekobling:
Køretøjer forbindes med kobbelstænger

5
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssys-
tem (Märklin Wechselstrom, Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
• Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer
örtlichen Netzspannung entsprechen.
• Die Lok darf nur aus einer Leistungsquelle versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
• Setzen Sie das Modell keiner direkten Sonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
Allgemeine Hinweise
• Die Bedienungsanleitung und die Verpackung sind Be-
standteile des Produktes und müssen deshalb aufbewahrt
sowie bei Weitergabe des Produktes mitgegeben werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• http://www.maerklin.com/en/imprint.html
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausge-
schlossen, wenn in Märklin-Produkten nicht von Märklin freigegebene Fremdteile
eingebaut werden und / oder Märklin-Produkte umgebaut werden und die einge-
bauten Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und / oder
Schäden ursächlich war. Die Darlegungs- und Beweislast dafür, dass der Einbau
von Fremdteilen oder der Umbau in bzw. von Märklin-Produkten für aufgetretene
Mängel und / oder Schäden nicht ursächlich war, trägt die für den Ein- und / oder
Umbau verantwortliche Person und / oder Firma bzw. der Kunde.
Funktionen
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60212/213/214/Mobile Station 60653)
• Adresse ab Werk: 78
• Veränderbare Anfahr-/Bremsverzögerung (simultan)
(ABV). Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsver-
zögerung, Höchstgeschwindigkeit):
Über Control Unit, Mobile Station oder Central Station.
• Fahrtrichtungsabhängige Stirnbeleuchtung.
• Im Analogbetrieb stehen nur die Fahr- und Lichtwechsel-
funktionen zur Verfügung.

6
such a way that the non-Märklin parts or the conversion were causal to the
defects and / or damage arising. The burden of presenting evidence and
the burden of proof thereof, that the installation of non-Märklin parts or the
conversion in or of Märklin products was not causal to the defects and / or
damage arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.
Functions
• Recognition of the mode of operation: automatic.
• Addresses that can be set:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60212/213/214/Mobile Station 60653)
• Address set at the factory: 78
• Adjustable acceleration/braking delay (simultaneous)
(ABV). Adjustable maximum speed.
• Setting the locomotive parameters (address, accelerati-
on/braking delay, maximum speed): with the Control Unit,
Mobile Station, Central Station.
• Headlights, changing over with the direction of travel.
• Only the train control functions and headlight changeover
feature are available in analog operation.
Safety Notes
• This locomotive is to be used only with an operating
system designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
• Use only switched mode power supply units and transfor-
mers that are designed for your local power system.
• This locomotive must never be supplied with power from
more than one transformer.
• Pay close attention to the safety notes in the
instructions for your operating system.
• The feeder track must be equipped to prevent interference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
• Do not expose the model to direct sunlight, extreme
changes in temperature, or high humidity.
General Notes
• The operating instructions and the packaging are a
component part of the product and must therefore be kept
as well as transferred along with the product to others.
• Please see your authorized Märklin dealer for repairs or
spare parts.
• http://www.maerklin.com/en/imprint.html
No warranty or damage claims shall be accepted in those cases where
parts neither manufactured nor approved by Märklin have been installed
in Märklin products or where Märklin products have been converted in

7
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin AC, Märklin
Delta, Märklin Digital ou Märklin Systems).
• Utiliser uniquement des convertisseurs et transformateurs
correspondant à la tension du secteur local.
• La locomotive ne peut être alimentée en courant que par
une seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pour l’exploitation de la locomotive en mode convention-
nel, la voie de raccordement doit être déparasitée. A cet
effet, utiliser le set de déparasitage réf. 74046. Le set de
déparasitage ne convient pas pour l’exploitation en mode
numérique.
• Ne pas exposer le modèle à un ensoleillement direct, à de
fortes variations de température ou à un taux d‘humidité
important.
Informations générales
• La notice d‘utilisation et l’emballage font partie intégrante
du produit ; ils doivent donc être conservés et, le cas
échéant, transmis avec le produit.
• Pour toute réparation ou remplacement de pièces, adres-
ses-vous à votre détaillant-spécialiste Märklin.
• http://www.maerklin.com/en/imprint.html
Tout recours à une garantie commerciale ou contractuelle ou à une
demande de dommages-intérêt est exclu si des pièces non autorisées
par Märklin sont intégrées dans les produits Märklin et / ou si les produits
Märklin sont transformés et si les pièces d’autres fabricants montées
ou la transformation constituent la cause des défauts et / ou dommages
apparus. C’est à la personne et / ou la société responsable du montage
/ de la transformation ou au client qu’incombe la charge de prouver que
le montage des pièces d’autres fabricants sur des produits Märklin ou la
transformation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.
Fonctionnement
• Détection du mode d’exploitation : automatique.
• Adresses disponibles :
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60212/213/214/Mobile Station 60653)
• Adresse encodée en usine: 78
• Temporisation d’accélération et de freinage réglable (les
2 simultanément) (ABV). Vitesse maximale réglable.
• Réglage des paramètres de la loco (adresse,
temporisation accélér.-freinage, vitesse maximale) : via
Control Unit, Mobile Station ou Central Station.
• Feux de signalisation avec inversion selon sens de mar-
che.
• En mode d’exploitation analogique, seules les fonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.

8
gebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde
vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden de-
fecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent,
dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw
van Märklin-producten niet de oorzaak van opgetreden defecten en / of
schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoor-
delijke persoon en / of firma danwel bij de klant.
Werking
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbare adressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60212/213/214/Mobile Station 60653)
• Vanaf de fabriek ingesteld: 78
• Instelbare optrek- / afremvertraging (simultaan) (ABV).
Instelbare maximumsnelheid.
• Instellen van de locomotiefparameters (adres, optrek-
afremvertraging, maximumsnelheid): d.m.v. Control Unit,
Mobile Station of Central Station.
• Rijrichtingafhankelijke frontseinen.
• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies
beschikbaar.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrijfs-
systeem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
• Alleen net-adapters en transformatoren gebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
• Voor het conventionele bedrijf met de loc dient de
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is
deze ontstoor-set niet geschikt.
• Stel het model niet bloot aan in directe zonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
Algemene informatie
• De gebruiksaanwijzing en de verpakking zijn een bestand-
deel van het product en dienen derhalve bewaard en
meegeleverd te worden bij het doorgeven van het product.
• Voor reparatie of onderdelen kunt u zich tot uw Märklin
winkelier wenden.
• http://www.maerklin.com/en/imprint.html
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer
in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen in-

9
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema
de corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
• Emplear únicamente fuentes de alimentación conmutadas
y transformadores que sean de la tensión de red local.
• La locomotora no deberá recibir corriente eléctrica mas
que de un solo punto de abasto.
• Observe bajo todos los conceptos, las medidas de se-
guridad indicadas en las instrucciones de su sistema de
funcionamiento.
• Para el funcionamiento convencional de la locomotora de-
ben suprimirse las interferencias en la vía de conexión de
la alimentación. Para ello debe emplearse el set supresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
• No exponer el modelo en miniatura a la radiación solar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
Informaciones Generales
• Las instrucciones de empleo y el embalaje forman parte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Para reparaciones o recambios contacte con su provee-
dor Märklin especializado.
• http://www.maerklin.com/en/imprint.html
Se excluye todo derecho de garantía, prestación de garantía e indemnización
sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas
no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan
sido modificados cuando la piezas ajenas montadas o la modificación sean las
causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o
empresa o el cliente responsable del montaje o modificación será el responsab-
le de probar y alegar que el montaje de piezas ajenas o la modificación en/de
productos Märklin no son las causas de los desperfectos y/o daños surgidos.
Funciones
• Reconocimiento del sistema: automático.
• Códigos disponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60212/213/214/Mobile Station 60653)
• Código de fábrica: 78
• Arranque y frenado variable (simultáneo) (ABV). Veloci-
dad máxima variable.
• Fijar parámetros de la locomotora (código,
arranque y frenado, velocidad máxima): por el
Control Unit, Mobile Station o Central Station.
• Faros frontales dependendientes del sentido de marcha.
• En funcionamiento en modo analógico están disponibles
únicamente las funciones de tracción y de alternancia de
luces.

10
Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in
caso di montaggio sui prodotti Märklin di componenti non espressamente
approvati dalla ditta. Märklin altresì non risponde in caso di modifiche al
prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati
da modifiche non autorizzate o dal montaggio di componente esterni non
approvati. L‘onere della prova che i componenti montati e le modifiche
apportate non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona / ditta che ha effettuato il montaggio di componenti
estranei o che ha apportato modifiche non autorizzate.
Funzioni
• Riconoscimento del tipo di funzionamento:
automatico
• Indirizzi impostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60212/213/214/Mobile Station 60653)
• Indirizzo di fabbrica: 78
• Ritardo di avviamento/frenatura modificabile (simultanea-
mente) (ABV). Velocità massima modificabile.
• Regolazione dei parametri della locomotiva (indirizzo, ri-
tardo di avviamento/frenatura, velocità massima): tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazione di testa dipendente dalla direzione di mar-
cia.
• Nel funzionamento analogico si hanno a disposizione
solamente le funzioni di marcia e di commutazione dei
fanali.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa (Märklin
AC, Märklin Delta, Märklin Digital oppure Märklin Systems).
• Impiegare soltanto alimentatori „switching“ e trasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle avver-
tenze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Per il funzionamento tradizionale della locomotiva il binario di
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
• Non esponete tale modello ad alcun irraggiamento solare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
Avvertenze generali
• Le istruzioni di impiego e l’imballaggio costituiscono un com-
ponente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
• Per riparazioni o parti di ricambio Vi preghiamo di rivol-
gerVi al Vostro rivenditore specialista Märklin.
• http://www.maerklin.com/en/imprint.html

11
eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller
ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande
felen och / eller skadorna, bär den person och / eller företag resp. kund
som är ansvarig för in- och / eller ombyggnaden.
Funktioner
• Driftsättet igenkänns automatiskt.
• Inställbara adresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60212/213/214/Mobile Station 60653)
• Adress från tillverkaren: 78
• Acceleration/ bromsfördröjning (simultant) kan ändras
(ABV). Toppfart kan ändras.
• Inställning av lokparametrar (Adress, acceleration/
bromsfördröjning, toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoende frontbelysning.
• Vid analog körning är endast den automatiska ljusväx-
lingsfunktionen tillgänglig.
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Använd endast nätadaptrar och transformatorer anpassa-
de för det lokala elnätet.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen
som hör till respektive driftsystemet.
• När motorvagnens lokdel ska köras med konventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Modellen får inte utsättas för direkt solljus, häftiga tempe-
raturväxlingar eller hög luftfuktighet.
Allmänna informationer
• Bruksanvisningen och förpackningen är en del av
produkten och måste därför sparas och alltid medfölja
produkten.
• Kontakta din Märklinfackhandlare för reparationer och
reservdelar.
• http://www.maerklin.com/en/imprint.html
Varje form av anspråk på garanti och skadestånd är utesluten omdelar
används i Märklin-produkter som inte har godkänts av Märklin och / eller
om Märklin-produkter har modifierats och de inbyggda främmande delarna
resp. modifieringen var upphov till de därefter uppträdande felen och /

12
og / eller skader. Det påhviler kunden hhv. den person og / eller det firma,
der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at
indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke
var årsag til opståede mangler og / eller skader.
Funktioner
• Registrering af driftsarten: automatisk.
• Indstillelige adresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60212/213/214/Mobile Station 60653)
• Adresse ab fabrik: 78
• Indstillelig opstarts-/bremseforsinkelse (simultan) (ABV).
Indstillelig maksimalhastighed.
• Indstilling af lokomotivparametrene (adresse, opstarts-/
bremseforsinkelse, maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængig frontbelysning.
• I analogdrift er det kun køre- og lysskiftefunktionerne, der
er tilgængelige.
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems), der er beregnet dertil.
• Anvend kun DC-DC-omformere og transformatorer, der
passer til den lokale netspænding.
• Lokomotivet må ikke forsynes fra mere end én strømkilde
ad gangen.
• Vær under alle omstændigheder opmærksom på de vink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Ved konventionel drift af lokomotivet skal tilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet
74046. Støjdæmpningssættet er ikke egnet til digital drift.
• Modellen må ikke udsættes for direkte sollys, store tempe-
raturudsving eller høj luftfugtighed.
Generelle oplysninger
• Betjeningsvejledning og emballage hører til produktet og
skal derfor gemmes og medfølge, hvis produktet gives
videre til andre.
• For reparation eller reservedele bedes De henvende Dem
til Deres Märklinforhandler.
• http://www.maerklin.com/en/imprint.html
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket,
hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet der-
til af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede
fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler

13
Schaltbare Funktionen
Controllable Functions
Fonctions commutables
Schakelbare functies
Funciones Posibles
Funzioni commutabili
Kopplingsbara funktioner
Styrbare funktioner
Stirnbeleuchtung
Headlights
Fanal
Frontverlichting
Faros frontales
Illuminazione di testa
Frontstrålkastare
Frontbelysning
function / off
Funktion
Function
Fonction
Functie
Función
Funzione
Funktion
Function
Fonction
Functie
Función
Funzione
Funktion f0
Function f0
Fonction f0
Functie f0
Función f0
Funzione f0
Funktion f0
Function f0
Fonction f0
Functie f0
Función f0
Funzione f0
ABV f4
Funktion 4
Function 4
Fonction 4
Functie 4
Función 4
Funzione 4
Funktion 4
Function 4
Fonction 4
Functie 4
Función 4
Funzione 4
Funktion f4
Function f4
Fonction f4
Functie f4
Función f4
Funzione f4
Funktion f4
Function f4
Fonction f4
Functie f4
Función f4
Funzione f4
  
STOP mobile station
systems
15
 
Digital/Systems

14
CV (Parameter) • CV (Parameter) • CV (Paramètre) •
CV (Parameter) • CV (Parámetro) • CV (Parametro) •
CV (Parameter) • CV (Parameter)
CV-Nr.
Wert • Value •
Valeur • Waarde •
Valor • Valore •
Värde • Værdi
Adresse • Address • Adresse • Adres •
Código • Indrizzo • Adress • Adresse 01 01 - 255
Anfahr-/Bremsverzögerung• Acceleration-/ Braking delay •
Temporisation accélération/Temporisation de freinage •
Optrek-/Afremvertraging • Regulación arranque /Frenado lento •
Ritardo di avviamento/Ritardo di frenatura •
Igångsättningsreglering/Bromsfördröjning •
Opstartregulierung/Bremseforsinkelse
03 01 - 31
Höchstgeschwindigkeit • Maximum speed • Vitesse maximale •
Maximumsneilheid • Velocidad máxima • Velocità massima •
Toppfart • Maksimalhastighed 05 01 - 63
Rückstellen auf Serienwerte • Reset to series value •
Remettre aux valeurs de série • Terugzetten naar serie-instellingen •
Restablecer los valores de serie • Ripristinare sui valori di serie •
Återställa till standardvärden • Tibagestil til serieværdien
08 08

15
40h

16

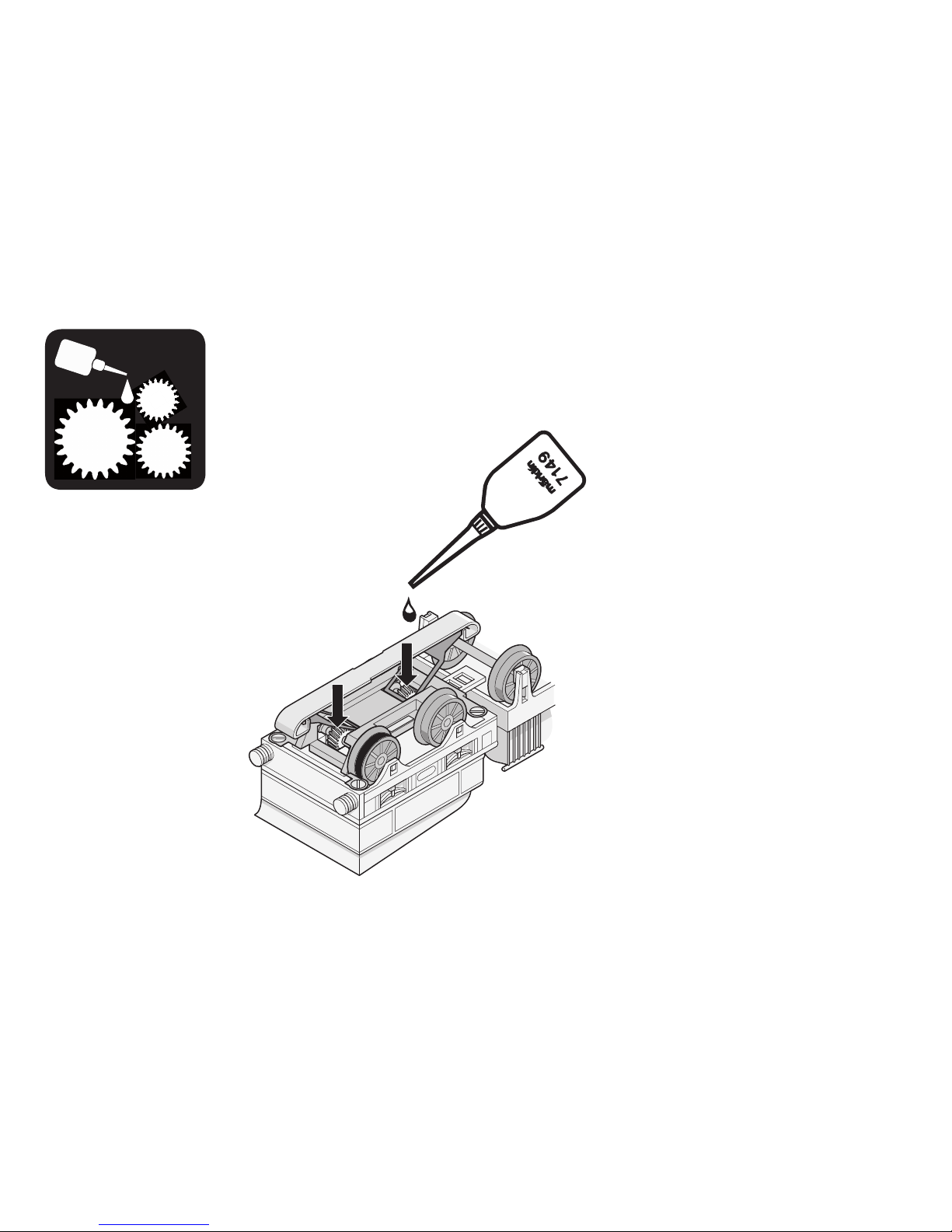

Motor bitte nicht ölen!
Do not oil the motor!
Ne pas huiler le moteur!
Motor niet oliën!
¡Por favor no engrase el motor!
Si prega di non lubrificare il motore!
V g smörj ej motorn!
De bedes ikke smøre motoren!

17

18
25
26
27 28
29
33
31
33
32
33
31
30
33
34
29
35
35
36 36
32
1
2
4
7
6
5
8
14
8
12
11
13 10
18
10 21
15
17
16 19
20
23
22
24
24
52
40
9
53
52
47
46
48
45
44
39
37
38
39
51
50
51
54
49
42
41
55 56
55 58
43
57
59
Details der Darstellung können von dem Modell abweichen.

19
1 Rauchkammervorderwand 154 828
2 Laterne 154 914
Laternenrückwand 154 915
4 Decoder 105 091
5 Rauchkammer mit Kamin 154 719
6 Kontaktfeder 301 265
7 Zylinderschraube 19 7098 28
8 Kesselträger vorne 154 831
9 Kesselträger mitte 154 806
10 Kesselträger hinten 154 832
11 Langkessel 154 829
12 Druckfeder 15 0109 00
13 Pfeife 14 0525 24
14 Zugstange 154 821
15 Stehkessel 301 086
16 Überdruckventil 154 823
17 Schraube 19 7098 28
18 Feuerbuchse 301 257
19 Stehkesselrückwand 154 830
20 Schiebergestänge 154 813
21 Umsteuerungshebel 154 817
22 Geländer links 154 788
23 Geländer rechts 154 787
24 Radabdeckung 154 797
25 Rahmen 154 717
26 Puffer 301 109
27 Zugvorrichtung 154 794
28 Sprengwerk 154 837
29 Schraube 19 7098 28
30 Treibradsatz 154 835
31 Achslager 154 798
32 Laufradsatz 154 833
33 Achslager 154 786
34 Innenrahmen 154 800
35 Pleul 154 809
36 Kreuzkopf 154 807
37 Aufbau 154 855
38 Handkurbel 154 789
39 Handstange 154 822
40 Kohleneinsatz 301 261
41 Zugvorrichtung OT 154 840
42 Zugvorrichtung UT 154 842
43 Zylinderschraube 301 256
44 Motor 301 294
45 Getriebewelle 301 292
46 Rahmen 154 723
47 Sprengwerk 154 853
48 Puffer 301 196
49 Kupplungsdeichsel 154 838
50 Lötfahne 13 1709 00
51 Zylinderschraube 19 8052 28
52 Treppe 301 249
53 Tenderbremse 154 844
55 Radsatz 154 846
56 Haftreifen 7 154
57 Kontaktplatte 157 571
58 Achshalter mit Schleifer 154 848
59 Zylinderschraube 19 7099 28

This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including
interference that may cause undesired operation.
Gebr. Märklin & Cie. GmbH
Stuttgarter Straße. 55 - 57
73033 Göppingen
Deutschland
www.maerklin.com
157017/0510/Ha1Ef
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
