marklin 26611 User manual

Modell der Elektrolokomotive BR 146.5 „Metronom“
26611

2
Inhaltsverzeichnis Seite
Betriebshinweise 4 / 24
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Wartung und Instandhaltung 25
Ersatzteile 32
Table of Contents Page
Information about operation 4 / 24
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Service and maintenance 25
Spare Parts 32
Sommaire Page
Remarques sur l’exploitation 4 / 24
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Entretien et maintien 25
Pièces de rechange 32
Inhoudsopgave Pagina
Opmerkingen over de werking 4 / 24
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Onderhoud en handhaving 25
Onderdelen 32

3
Indice de contenido Página
Instrucciones de uso 4 / 24
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
El mantenimiento 25
Recambios 32
Indice del contenuto Pagina
Avvertenze per il funzionamento 4 / 24
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioni 16
Funzioni commutabili 17
Parametro / Registro 22
Manutenzione ed assistere 25
Pezzi di ricambio 32
Innehållsförteckning Sidan
Driftanvisningar 4 / 24
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter / Register 22
Underhåll och reparation 25
Reservdelar 32
Indholdsfortegnelse Side
Brugsanvisninger 4 / 24
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Service og reparation 25
Reservedele 32

4

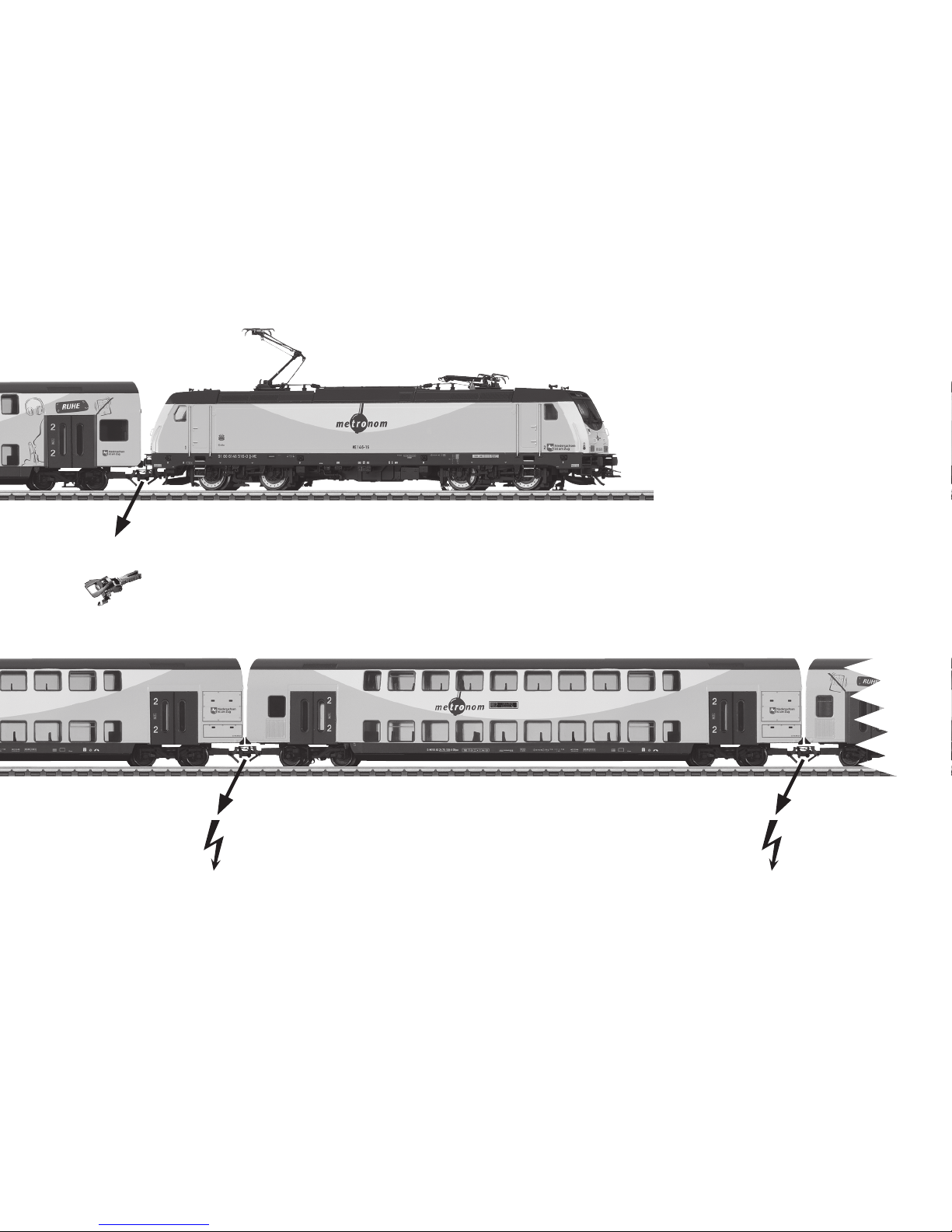

Reihenfolge der Wagen
Position the car
Ordre des Voitures
Orde van wagons
Orden de los vagones
Ordine dei vagoni
Sortera vagnar
Kendelse afsagt af vogne

5
7203

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssy-
stem
(Märklin AC, Märklin Delta, Märklin Digital, DCC oder
Märklin Systems)
eingesetzt werden.
• NurSchaltnetzteileundTransformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
•
DieLokdarfnurauseinerLeistungsquelleversorgtwerden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046zuverwenden.FürDigitalbetriebistdasEntstörset
nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung,starkenTemperaturschwankungenoderhoher
Luftfeuchtigkeitaus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• VerbauteLED`sentsprechenderLaserklasse1nachNorm
EN 60825-1.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsindBe-
standteiledesProduktesundmüssendeshalbaufbewahrt
sowie bei Weitergabe des Produktes mitgegeben werden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:ME 146-16 CELLE
• AdresseabWerk:MM 46 / DCC 03
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):
überControlUnit,MobileStationoderCentralStation.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• DiverseschaltbareFunktionen.
• DervolleFunktionsumfangistnurunterDCCundunter
mfxverfügbar.
• SpielmodusLokführer
• WeiterführendeErläuterungenzumSpielmodusnden
Sie in der ergänzenden Anleitung (beiliegend).
• ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionenzurVerfügung.
Hinweis:
Das Digital-Protokoll mit den meisten Möglichkeiten ist das
höchstwertige Digital-Protokoll. Die Reihenfolge der Digital-
ProtokolleistinderWertungfallend:
 Priorität1:mfx
 Priorität2:DCC
 Priorität3:MM
Wennzweiodermehrdigital-ProtokolleamGleiserkannt
werden, wählt der Decoder automatisch das höchstwertige
Protokoll. Wird z.B. mfx und MM erkannt, wählt der Decoder
mfx.EinzelneProtokollekönnenüberdenParameterCV50
deaktiviert werden.

7
Schaltbare Funktionen
6021 MS I 2 MS II CS I CS II/III
Spitzensignal / Schlusslicht rot F0
Geräusch:Bahnhofsdurchsage1 F1 3
Betriebsgeräusch 3F2 2
Geräusch:Signalhornlang F3 6
ABV, aus F4 4
Geräusch:Bremsenquietschenaus F5 7
SpitzensignalFührerstand2aus4F6 1
Geräusch:Signalhornhoch F7 5
SpitzensignalFührerstand1aus4F8 8
Umgebungsgeräusch:Bahnhof F9
Geräusch:Schaffnerpff F10
Geräusch:Türenschließen F11
Geräusch:Zugdurchsage F12
Geräusch:Multihaltestellenansage F13
Geräusch:Ankuppeln/Abkuppeln F14
Geräusch:Bremsenquietschenaus1F15 1 Nurfür„Spielewelt“;nichtverschieben(nichtmappen).
2 DieZahlentsprichtderTastennummeraufdemGerät.
3 mitZufallsgeräuschen
4Nur in Verbindung mit Spitzensignal /
 Zusammengeschaltet:RangierlichtDoppelA.
Schaltbare Funktionen
6021 MS I 2 MS II CS I CS II/III
Pantograph-Geräusch(hoch/nieder) F16
Geräusch:Sanden F17
Geräusch:Lüfter F18
Geräusch:Druckluftablassen F19
Geräusch:Kompressor F20
Geräusch:Bahnhofsdurchsage2 F21

8
Functions
• Recognitionofthemodeofoperation:automatic.
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:ME 146-16 CELLE
• Addresssetatthefactory:MM 46 / DCC 03
• Settingthelocomotiveparameters(address,accelerati-
on/brakingdelay,maximumspeed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Variouscontrollablefunctions.
• ThefullrangeoffunctionsisonlyavailableunderDCC
and mfx.
• ModeofOperation:LocomotiveEngineer
• Additionalexplanationsaboutthemodeofoperationcan
be found in the supplemental instructions (included).
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
Note:
Thedigitalprotocolwiththemostpossibilitiesisthehighest
orderdigitalprotocol.Thesequenceofdigitalprotocolsin
descendingorderis:
 Priority1:mfx
 Priority2:DCC
 Priority3:MM
If two or more digital protocols are recognized in the track,
the decoder automatically takes on the highest value digital
protocol.For example, if mfx & MM are recognized, the mfx
digital protocol is taken on by the decoder. Individual proto-
cols can be deactivated with Parameter CV 50.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta, Märklin
Digital, DCC or Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesinthe
instructions for your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive is
toberuninconventionaloperation.The74046interference
suppression set is to be used for this purpose.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
• TheLEDsinthisitemcorrespondtoLaserClass1accor-
ding to Standard EN 60825-1.
Important Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html

9
Controllable Functions
6021 MS I 2 MS II CS I CS II/III
Headlights / Red marker light F0
Soundeffect:Stationannouncement1 F1 3
Operating sounds 3F2 2
Soundeffect:Longhornblast F3 6
ABV, off F4 4
Soundeffect:Squealingbrakesoff F5 7
Headlights Engineer‘s Cab 2 off 4F6 1
Soundeffect:Highpitchedhorn F7 5
Headlights Engineer‘s Cab 1 off 4F8 8
Backgroundsound:Station F9
Soundeffect:Conductorwhistle F10
Soundeffect:Doorsbeingclosed F11
Soundeffect:Trainannouncement F12
Soundeffect:Multi-stopannouncement F13
Soundeffect:Coupling/uncoupling F14
Soundeffect:Squealingbrakesoff1F15
1Only for „World of Operation“, do not move (do not map).
2 Thenumbercorrespondstothebuttonnumberonthe
device.
3with random sounds
4Only in conjunction with the headlights /
 Switchedtogether:„DoubleA“switchinglights.
Controllable Functions
6021 MS I 2 MS II CS I CS II/III
Pantograph sound (up/down) F16
Soundeffect:Sanding F17
Soundeffect:Blower F18
Soundeffect:Lettingoffair F19
Soundeffect:Compressor F20
Soundeffect:Stationannouncement2 F21

10
Remarques importantes sur la sécurité
•
Lalocomotivenepeutêtremiseenservicequ’avecun
système d’exploitation adéquat (Märklin AC, Märklin Delta,
Märklin Digital, DCC ou Märklin Systems)
.
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventi-
onnel,lavoiederaccordementdoitêtredéparasitée.A
ceteffet,utiliserlesetdedéparasitageréf.74046.Leset
de déparasitage ne convient pas pour l’exploitation en
mode numérique.
• Nepasexposerlemodèleàunensoleillementdirect,
à de fortes variations de température ou à un taux
d‘humidité important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
• LesDELinstalléescorrespondentàlaclasselaser1
selon la norme EN 60825-1.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformément
aucerticatdegarantieci-joint.
• Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• TechnologiemfxpourMobileStation/CentralStation.
Nomencodeeenusine:ME 146-16 CELLE
• Adresseencodéeenusine:MM 46 / DCC 03
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):via
Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensdemarche.
• Diversesfonctionscommutables.
• L’intégralitédesfonctionsestdisponibleuniquementen
exploitation DCC et mfx.
• Modedejeu«Conducteurdetrain»
• Voustrouverezdeplusamplesinformationsconcernant
le mode de jeu dans la notice complémentaire (ci-jointe).
• Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.
Indication:
Leprotocolenumériqueoffrantlespossibilitéslesplus
nombreuses est le protocole numérique à bit de poids
fort.Lahiérarchisationdesprotocolesnumériquesest
descendante:
 Priorité1:mfx
 Priorité2:DCC
 Priorité3:MM
Si deux ou plus de deux protocoles numériques sont re-
connus sur la voie, le décodeur choisit automatiquement le
protocolenumériqueleplussignicatif.Entrelesprotocoles
mfx & DCC par exemple, le décodeur choisira le protocole
numérique mfx. Vous pouvez désactiver les différents proto-
coles via le paramètre CV 50.

11
Fonctions commutables
6021 MS I 2 MS II CS I CS II/III
Fanal/Feudendeconvoirouge F0
Bruitage:Annonceengare1 F1 3
Bruit d’exploitation 3F2 2
Bruitage:trompe,signallong F3 6
ABV, désactivé F4 4
Bruitage:Grincementdefreins
désactivé F5 7
Fanal cabine de conduite 2 éteint 4F6 1
Bruitage:trompe,signalaigu F7 5
Fanal cabine de conduite 1 éteint 4F8 8
Bruitageambiant:Gare F9
Bruitage:SifetContrôleur F10
Bruitage:Fermeturedesportes F11
Bruitage:Annonceentrain F12
Bruitage:Annoncemultipleengare F13
Bruitage:Attelage/Déconnecter F14
Bruitage:Grincementdefreins
désactivé 1F15
1 Valableuniquementpour«universludique»,nepas
déplacer (pas de mapping).
2 Lechiffrecorrespondaunumérodelatouchesur
l’appareil.
3avec bruits aléatoires
4Uniquement en combinaison avec le fanal /
 Commutéssimultanément:feuxdemanoeuvredoubleA.
Fonctions commutables
6021 MS I 2 MS II CS I CS II/III
Bruitage pantographe (relèvement/
abaissement) F16
Bruitage:Sablage F17
Bruitage:Ventilateur F18
Bruitage:Échappementdel‘air
comprimé F19
Bruitage:Compresseur F20
Bruitage:Annonceengare2 F21

12
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:ME 146-16 CELLE
• Vanafdefabriekingesteld:MM 46 / DCC 03
• Instellenvandelocomotiefparameters(adres,optrek-
afremvertraging,maximumsnelheid):d.m.v.ControlUnit,
Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Diverseschakelbarefuncties.
• Devolledigetoegangtotallefunctiesisalleenmogelijk
met DCC of met mfx bedrijf.
• Speelmodusmachinist
• Verdereaanwijzingenvoordezespeelmodusvindtuinde
bijgevoegde uitgebreide gebruiksaanwijzing.
• Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
Opmerking:
Het digitaalprotocol met de meeste mogelijkheden is het
primaire digitaalprotocol. De volgorde van de digitaalproto-
collenisafnemendinmogelijkheden:
 Prioriteit1:mfx
 Prioriteit2:DCC
 Prioriteit3:MM
Als er twee of meer digitale protocollen op de rails worden
herkend, dan neemt de decoder automatisch het hoogwaar-
digsteprotocolover;bijv.wordmfx&MMherkend,dan
wordt het mfx signaal door de decoder overgenomen. De
verschillende protocollen kunnen via de parameter CV 50
gedeactiveerd worden.
Veiligheidsvoorschriften
•
De loc mag alleen met een daarvoor bestemd bedrijfssy-
steem (Märklin AC, Märklin Delta, Märklin digitaal, DCC of
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
• IngebouwdeLED’skomenovereenmetdelaserklasse1
volgens de norm EN 60825-1.
Belangrijke aanwijzing
• Degebruiksaanwijzingendeverpakkingzijneenbestand-
deel van het product en dienen derhalve bewaard en
meegeleverd te worden bij het doorgeven van het product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
• Afdanken:www.maerklin.com/en/imprint.html

13
Schakelbare functies
6021 MS I 2 MS II CS I CS II/III
Frontsein / Sluitlicht rood F0
Geluid:stationsomroep1 F1 3
Bedrijfsgeluiden 3F2 2
Geluid:signaalhoornlang F3 6
ABV, uit F4 4
Geluid:piependeremmenuit F5 7
Frontsein cabine 2 uit 4F6 1
Geluid:signaalhoornhoog F7 5
Frontsein cabine 1 uit 4F8 8
Omgevingsgeluiden:station F9
Geluid:conducteuruit F10
Geluid:deurensluiten F11
Geluid:treinomroep F12
Geluid:diversestationsomroepen F13
Geluid:aankoppelen/afkoppelen F14
Geluid:piependeremmenuit1F15
1Alleen voor “Speelwereld”, niet verschuiven (niet
mappen).
2Het getal komt overeen met het toetsnummer op het
apparaat.
3met toevalsgeluiden
4Alleen in combinatie met frontlicht /
 Tezamengeschakeld:RangeerlichtdubbelA.
Schakelbare functies
6021 MS I 2 MS II CS I CS II/III
Pantograafgeluid (omhoog/omlaag) F16
Geluid:zandstrooier F17
Geluid:ventilator F18
Geluid:persluchtafblazen F19
Geluid:compressor F20
Geluid:stationsomroep2 F21

14
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistema
de corriente propio (Märklin AC, Märklin Delta, Märklin
Digital, DCC o Märklin Systems).
• Emplearúnicamentefuentesdealimentaciónconmutadas
ytransformadoresqueseandelatensiónderedlocal.
• Laalimentacióndelalocomotoradeberárealizarse
desde una sola fuente de suminitro
• Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotorade-
bensuprimirselasinterferenciasenlavíadeconexiónde
laalimentación.Paraellodebeemplearseelsetsupresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
• Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• ¡ATENCIÓN!Esquinasypuntasaladascondicionadasa
lafunción.
• LosLEDsincorporadoscorrespondenalaclasedeláser
1segúnlanormaeuropeaEN60825-1.
Notas importantes
• Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
• Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
• Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• TecnologíamfxparalaMobileStation/CentralStation.
Nombredefabrica:ME 146-16 CELLE
• Códigodefábrica:MM 46 / DCC 03
• Fijarparámetrosdelalocomotora(código,arranquey
frenado,velocidadmáxima):
por el Control Unit, Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
• Svariatefunzionalitàcommutabili.
• Laplenafuncionalidaddefuncionesestádisponiblesólo
en DCC y en mfx.
• MododejuegoMaquinista
• Encontraráexplicacionesadicionalessobreelmodode
juego en las instrucciones complementarias (adjuntas).
• Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdetracciónydealternanciade
luces.
Nota:
Elprotocolodigitalqueofreceelmayornúmerodeposibi-
lidades es el protocolo digital de mayor peso. El orden de
pesosdelosprotocolosdigitalesesdescendente.:
 Prioridad1:mfx
 Prioridad2:DCC
 Prioridad3:MM
Si se detectan en la vía dos o varios protocolos digitales, el
decoder asume automáticamente el protocolo digital de ma-
yorvalor;p.ej.,sisedetectamfxyMM,eldecoderasume
elprotocolodigitalmfx.Losdistintosprotocolossepueden
desactivar mediante el parámetro CV 50.

15
Funciones posibles
6021 MS I 2 MS II CS I CS II/III
Señaldecabeza/Lucesdecolarojas F0
Ruido:Locuciónenestación1 F1 3
ruidodeexplotación3F2 2
Ruido:Bocinadeaviso,señallarga F3 6
ABV, apagado F4 4
Ruido:Desconectarchirridodelosfrenos F5 7
Señaldecabezacabinadeconducción
2 apagada 4F6 1
Ruido:Bocinadeaviso,sonidoagudo F7 5
Señaldecabezacabinadeconducción
1 apagada 4F8 8
Ruidoambiental:Estación F9
Ruido:SilbatodeRevisor F10
Ruido:Cerrarpuertas F11
Ruido:Locuciónentren F12
Ruido:Locuciónparamúltiplesparadas F13
Ruido:Enganchedecoches/Desaco-
plamiento F14
Ruido:Desconectarchirridodelosfrenos1 F15
1 Sóloparael„MundodeJuegos“,nodeslizar(no
mapear).
2 Elnúmerocorrespondealnúmerodeteclaenel
dispositivo.
3con ruidos aleatorios
4 Sólojuntoconseñaldecabeza/
 Interconectados:LuzdemaniobraDobleA.
Funciones posibles
6021 MS I 2 MS II CS I CS II/III
Ruidodepantógrafo(subir/bajar) F16
Ruido:Arenado F17
Ruido:Ventilador F18
Ruido:Purgarairecomprimido F19
Ruido:Compresor F20
Ruido:Locuciónenestación2 F21

16
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico
• TecnologiamfxperMobileStation/CentralStation.
Nomedifabrica:ME 146-16 CELLE
• Indirizzodifabbrica:MM 46 / DCC 03
• Regolazionedeiparametridellalocomotiva(indirizzo,ri-
tardodiavviamento/frenatura,velocitàmassima):tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
• Svariatefunzionalitàcommutabili.
• Lacompletadotazionedifunzionièdisponibilesoltanto
sotto DCC e sotto mfx.
• ModalitàdiGiocoMacchinista
• Ulteriorispiegazionisutalemodalitàdigiocopotete
trovare nelle istruzioni supplementari (accluse).
• Nelfunzionamentoanalogicosihannoadisposizionesola-
mente le funzioni di marcia e di commutazione dei fanali.
Avvertenza:
Il protocollo Digital con il maggior numero di possibilità è
ilprotocollodigitaledimassimovalore.Lasequenzadei
protocolliDigital,convaloridecrescenti,è:
 Priorità1:mfx
 Priorità2:DCC
 Priorità3:MM
Qualora sul binario vengano riconosciuti due o più protocolli
digitali, il Decoder assume automaticamente il protocollo di-
gitaleconilvalorepiùelevato;ades.sevienericonosciuto
mfx & MM, viene assunto dal Decoder il protocollo digitale
mfx. I singoli protocolli possono venire disattivati mediante il
parametro CV 50.
Avvertenze per la sicurezza
• Talelocomotivadeveessereimpiegatasoltantoconun
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital, DCC oppure Märklin Systems).
• Impiegaresoltantoalimentatori„switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodi
alimentazione deve essere protetto dai disturbi. A tale scopo
sideveimpiegareilcorredoantidisturbi74046.Talecorredo
antidisturbi non è adatto per il funzionamento Digital.
• Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
• ILEDincorporaticorrispondonoallacategoriadilaser1
secondo la Norma EN 60825-1.
Avvertenze importanti
• Leistruzionidiimpiegoel’imballaggiocostituisconoun
componente sostanziale del prodotto e devono pertanto
venire conservati nonché consegnati insieme in caso di
ulteriore cessione del prodotto.
• Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.
• Prestazionidigaranziaegaranziainconformità
all’acclusocerticatodigaranzia.
• Smaltimento:www.maerklin.com/en/imprint.html

17
Funzioni commutabili
6021 MS I 2 MS II CS I CS II/III
Segnale di testa / Fanale di coda rosso F0
Rumore:Annunciodistazione1 F1 3
Rumori di esercizio 3F2 2
Rumore:Trombadisegnalazionelunga F3 6
ABV, spente F4 4
Rumore:stridoredeifreniescluso F5 7
Segnale di testa cabina di guida 2
spento 4F6 1
Rumore:Trombadisegnalazioneacuta F7 5
Segnale di testa cabina di guida 1
spento 4F8 8
Rumoridiambiente:stazione F9
Rumore:Fischiodicapotreno F10
Rumore:chiusuradelleporte F11
Rumore:Annuncioaltreno F12
Rumore:annuncimultiplidifermata F13
Rumore:agganciamento/sgancia-
mento F14
Rumore:stridoredeifreniescluso1F15
1 Soloper„MondodelGioco“,nonspostare(non
mappare).
2 Talenumerocorrispondealnumerodeltasto
sull’apparato.
3con rumori casuali
4Solo in abbinamento con segnale di testa /
 Commutatiassieme:FanaledimanovraadoppiaA.
Funzioni commutabili
6021 MS I 2 MS II CS I CS II/III
Rumore del pantografo (alto/basso) F16
Rumore:sabbiatura F17
Rumore:Ventilatori F18
Rumore:scaricodell‘ariacompressa F19
Rumore:Compressore F20
Rumore:Annunciodistazione2 F21

18
Funktioner
• Driftsättetigenkännsautomatiskt.
• Mfx-teknologiförMobileStation/CentralStation.
Namnfrantillverkaren:ME 146-16 CELLE
• Adressfråntillverkaren:MM 46 / DCC 03
• Inställningavlokparametrar(Adress,acceleration/
bromsfördröjning,toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoendefrontbelysning.
• Olikainställbarafunktioner.
• Fullständigtfunktionsomfångerhållsendastvidanvänd-
ning av DCC eller mfx.
• SpelmodusLokförare
• Ytterligareinformationomspelmodusåternnsibruksan-
visningarna (bifogas).
• Vidanalogkörningärendastdenautomatiskaljusväx-
lingsfunktionen tillgänglig.
Observera:
Digital-protokolletmedestfunktionerärhögstprioriterat.
Digital-protokolleninordnasifallandeordningsomföljer:
 Prioritet1:mfx
 Prioritet2:DCC
 Prioritet3:MM
Omtvåellereradigital-protokollanvändsviaspåret,såan-
vänder dekodern automatiskt det högvärdigaste protokollet.
Används t. ex. mfx & MM, så kommer dekodern att använda
mfx-digital-protokollet. Enstaka protokoll kan avaktiveras
med hjälp av CV 50.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital, DCC eller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpas-
sade för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analogdriftmåsteanlutningsskenanvaraavstörd.Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Modellenfårinteutsättasfördirektsolljus,häftigatem-
peraturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
• InbyggdaLED(lysdioder)motsvararlaser-klass1enligt
Ennorm 60825-1.
Viktig information
• Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• Garantivillkorframgåravbifogadegarantibevis.
• Hanteringsomavfall:www.maerklin.com/en/imprint.html

19
Kopplingsbara funktioner
6021 MS I 2 MS II CS I CS II/III
Frontstrålkastare / Slutljus rött F0
Ljud:Stationsutrop1 F1 3
Trakljud3F2 2
Ljud:Signalhornlångt F3 6
ABV, från F4 4
Ljud:Bromsgnissel,från F5 7
Frontstrålkastare Förarhytt 2 släckta 4F6 1
Ljud:Signalhornhögt F7 5
Frontstrålkastare Förarhytt 1 släckta 4F8 8
Omgivningsljud:Station F9
Ljud:Konduktörvissla F10
Ljud:Dörrarstängs F11
Ljud:Tågutrop F12
Ljud:Allmäntstationsutrop F13
Ljud:Påkoppling/Avkoppling F14
Ljud:Bromsgnissel,från1F15
1 Endastför“simulatormiljö“,yttasej(mappasej).
2Siffran motsvarar körkontrollens knappnummer.
3med slumpmässiga ljudinslag
4Endast tillsammans med frontstrålkastare /
 Sammankopplade:Rangerljus,sk.“DoppelA“,vittljusåt
båda håll.
Kopplingsbara funktioner
6021 MS I 2 MS II CS I CS II/III
Takströmavtagar-ljud(upp/ned) F16
Ljud:Sandning F17
Ljud:Fläktar F18
Ljud:Tryckluftsutsläpp F19
Ljud:Kompressor F20
Ljud:Stationsutrop2 F21

20
Funktioner
• Registreringafdriftsarten:automatisk.
• Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:ME 146-16 CELLE
• Adresseabfabrik:MM 46 / DCC 03
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
• Diversestyrbarefunktioner.
• Detkomplettefunktionsomfangerkuntilrådighedunder
DCC og under mfx.
• Operationsmoduslokomotivfører
• Yderligerebemærkningeromoperationsmodusndesi
den supplerende vejledning (vedlagt).
• Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,der
er tilgængelige.
Observera:
Digital-protokolletmedestfunktionerärhögstprioriterat.
Digital-protokolleninordnasifallandeordningsomföljer:
 Prioritet1:mfx
 Prioritet2:DCC
 Prioritet3:MM
Omtvåellereradigital-protokollanvändsviaspåret,såan-
vänder dekodern automatiskt det högvärdigaste protokollet.
Används t. ex. mfx & MM, så kommer dekodern att använda
mfx-digital-protokollet. Enkelte protokoller kan deaktiveres
via parameter CV 50.
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem(Märklin
AC, Märklin Delta, Märklin Digital, DCC eller Märklin
Systems), der er beregnet dertil.
• AnvendkunDC-DC-omformereogtransformatorer,der
passer til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
• Værunderalleomstændighederopmærksompådevink
omsikkerhed,somndesibrugsanvisningenforDeres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet
74046.Støjdæmpningssætteterikkeegnettildigitaldrift.
• Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsvingellerhøjluftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
• Deindbyggedelysdiodersvarertillaserklasse1ihenhold
til normen EN 60825-1.
Vigtige bemærkninger
• Betjeningsvejledningogemballagehørertilproduktetog
skalderforgemmesogmedfølge,hvisproduktetgives
videre til andre.
• ForreparationellerreservedelebedesDehenvendeDem
til Deres Märklinforhandler.
• Garantiifølgevedlagtegarantibevis.
• Bortskafning:www.maerklin.com/en/imprint.html
