marklin Re 420 User manual

Modell der Re 4/4II als Re 420
29487

2
Inhaltsverzeichnis Seite
Sicherheitshinweise 4
Wichtige Hinweise 4
Funktionen 4
Schaltbare Funktionen 5
Parameter / Register 20
Ergänzendes Zubehör 22
Betriebshinweise 23
Wartung und Instandhaltung 24
Ersatzteile 32
Table of Contents Page
Safety Notes 6
Important Notes 6
Functions 6
Controllable Functions 7
Parameter / Register 20
Complementary accessories 22
Information about operation 23
Service and maintenance 24
Spare Parts 32
Sommaire Page
Remarques importantes sur la sécurité 8
Information importante 8
Fonctionnement 8
Fonctions commutables 9
Paramètre / Registre 20
Accessoires complémentaires 22
Remarques sur l’exploitation 23
Entretien et maintien 24
Pièces de rechange 32
Inhoudsopgave Pagina
Veiligheidsvoorschriften 10
Belangrijke aanwijzing 10
Functies 10
Schakelbare functies 11
Parameter / Register 20
Aanvullende toebehoren 22
Opmerkingen over de werking 23
Onderhoud en handhaving 24
Onderdelen 32

3
Indice de contenido Página
Aviso de seguridad 12
Notas importantes 12
Funciones 12
Funciones conmutables 13
Parámetro / Registro 20
Accesorios complementarios 22
Instrucciones de uso 23
El mantenimiento 24
Recambios 32
Indice del contenuto Pagina
Avvertenze per la sicurezza 14
Avvertenze importanti 14
Funzioni 14
Funzioni commutabili 15
Parametro / Registro 20
Accessori complementari 22
Avvertenze per il funzionamento 23
Manutenzione ed assistere 24
Pezzi di ricambio 32
Innehållsförteckning Sidan
Säkerhetsanvisningar 16
Viktig information 16
Funktioner 16
Ställbara funktioner 17
Parameter / Register 20
Ytterligare tillbehör 22
Driftanvisningar 23
Underhåll och reparation 24
Reservdelar 32
Indholdsfortegnelse Side
Vink om sikkerhed 18
Vigtige bemærkninger 18
Funktioner 18
Styrbare funktioner 19
Parameter / Register 20
Ekstra tilbehør 22
Brugsanvisninger 23
Service og reparation 24
Reservedele 32

4
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssy-
stem
(Märklin AC, Märklin Delta, Märklin Digital, DCC oder
Märklin Systems)
eingesetzt werden.
• NurSchaltnetzteileundTransformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
•
DieLokdarfnurauseinerLeistungsquelleversorgtwerden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046zuverwenden.FürDigitalbetriebistdasEntstörset
nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung,starkenTemperaturschwankungenoderhoher
Luftfeuchtigkeitaus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• VerbauteLED`sentsprechenderLaserklasse1nachNorm
EN 60825-1.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsindBe-
standteiledesProduktesundmüssendeshalbaufbewahrt
sowie bei Weitergabe des Produktes mitgegeben werden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:Re 420 203
• AdresseabWerk:MM 44 / DCC 03
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung(ABV),Höchstgeschwindigkeit):
überControlUnit,MobileStationoderCentralStation.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionenzurVerfügung.
• DiverseschaltbareFunktionen.
Hinweis:
Das Digital-Protokoll mit den meisten Möglichkeiten ist das
höchstwertige Digital-Protokoll. Die Reihenfolge der Digital-
ProtokolleistinderWertungfallend:
 Priorität1:mfx
 Priorität2:DCC
 Priorität3:MM
Wennzweiodermehrdigital-ProtokolleamGleiserkannt
werden, wählt der Decoder automatisch das höchstwertige
Protokoll. Wird z.B. mfx und MM erkannt, wählt der Decoder
mfx.EinzelneProtokollekönnenüberdenParameterCV50
deaktiviert werden.

5

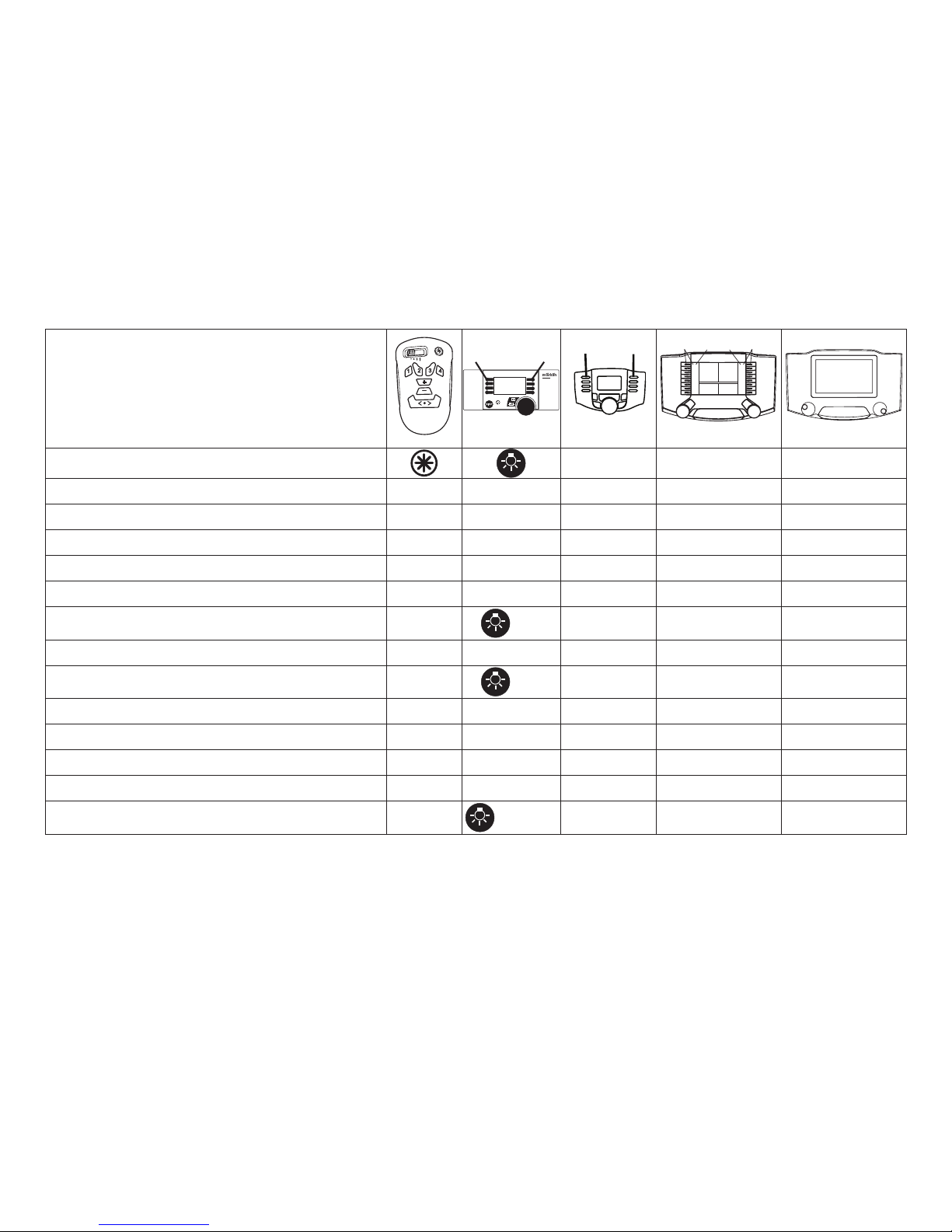

Schaltbare Funktionen
STOP mobile station
systems
15
60651 / 60652
f0 - f3 f4 - f7
60653 / 60657
Trix 66950 / 66955
f0 f8 f0f8
60212 / 60213
60214 / 60215
CS3
60216 / 60226
Spitzensignal Funktion f0 Funktion f0 Funktion f0
Schlusslicht rot Funktion 1 Funktion 5 Funktion f1 Funktion f1 Funktion f1
Betriebsgeräusch Funktion 2 Funktion 6 Funktion f2 Funktion f2 Funktion f2
Geräusch:Lokpfeife Funktion 3 Funktion 4 Funktion f3 Funktion f3 Funktion f3
ABV, aus Funktion 4 Funktion 2 Funktion f4 Funktion f4 Funktion f4
Geräusch:Bremsenquietschenaus — Funktion 7 Funktion f5 Funktion f5 Funktion f5
StirnbeleuchtungFührerstand2aus —+ F1 f0 + f6 f0 + f6 f0 + f6
Fernlicht — Funktion 3 Funktion f7 Funktion f7 Funktion f7
StirnbeleuchtungFührerstand1aus —+ F8 f0 + f8 f0 + f8 f0 + f8
Geräusch:Schaffnerpff — — Funktion f9 Funktion f9 Funktion f9
Geräusch:Rangierpff — — Funktion f10 Funktion f10 Funktion f10
Geräusch:Hauptschalter — — Funktion f11 Funktion f11 Funktion f11
Geräusch:Kompressor — — Funktion f12 Funktion f12 Funktion f12
Warnsignal (rot) — + F1 + F8 f0 + f6 + f8 f0 + f6 + f8 f0 + f6 + f8

6
Functions
• Recognitionofthemodeofoperation:automatic.
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:Re 420 203
• Addresssetatthefactory:MM 44 / DCC 03
• Settingthelocomotiveparameters(address,accelerati-
on/brakingdelay(ABV),maximumspeed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
• Variouscontrollablefunctions.
Note:
Thedigitalprotocolwiththemostpossibilitiesisthehighest
orderdigitalprotocol.Thesequenceofdigitalprotocolsin
descendingorderis:
 Priority1:mfx
 Priority2:DCC
 Priority3:MM
If two or more digital protocols are recognized in the track,
the decoder automatically takes on the highest value digital
protocol.For example, if mfx & MM are recognized, the mfx
digital protocol is taken on by the decoder. Individual proto-
cols can be deactivated with Parameter CV 50.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta, Märklin
Digital, DCC or Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesinthe
instructions for your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive is
toberuninconventionaloperation.The74046interference
suppression set is to be used for this purpose.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
• TheLEDsinthisitemcorrespondtoLaserClass1accor-
ding to Standard EN 60825-1.
Important Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html

7

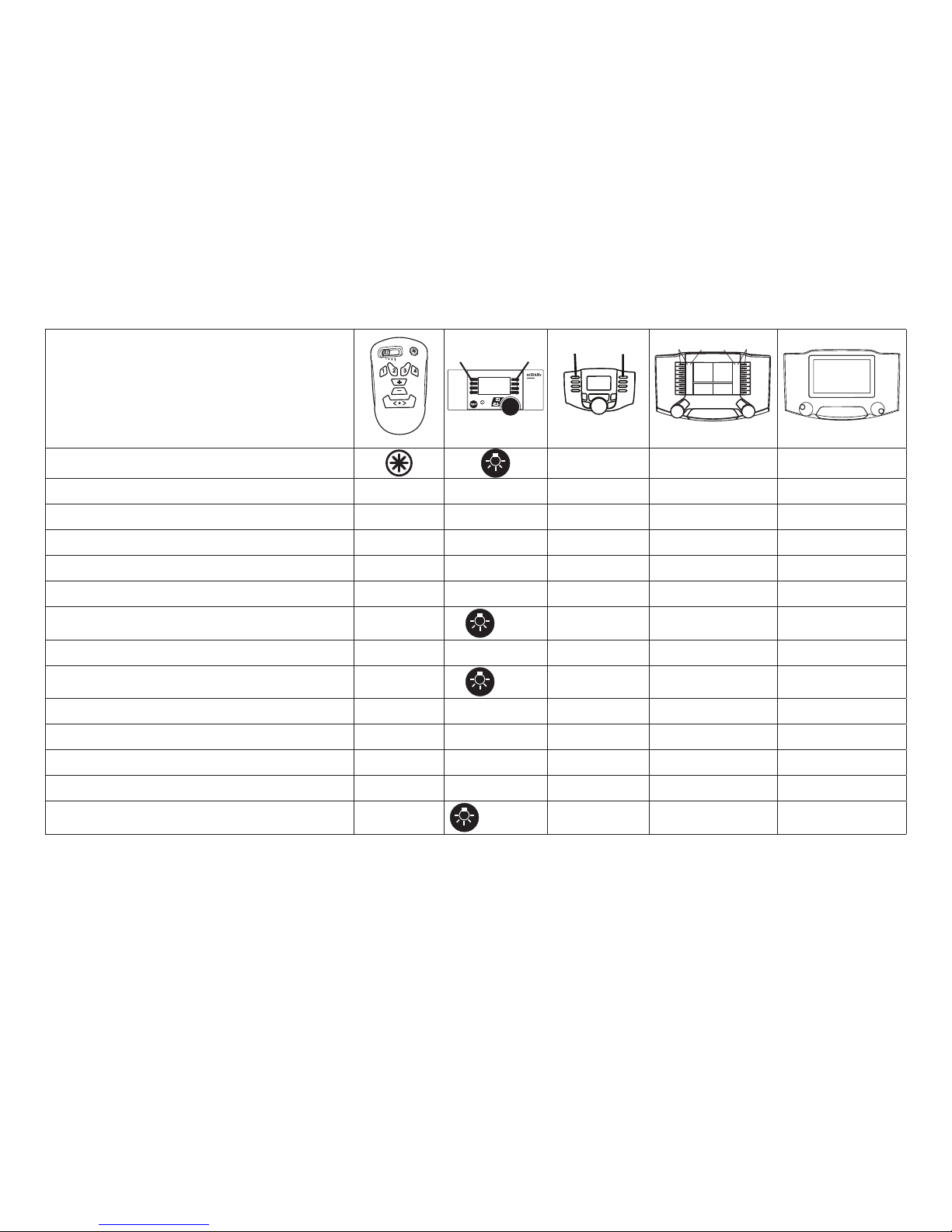

Controllable Functions
STOP mobile station
systems
15
60651 / 60652
f0 - f3 f4 - f7
60653 / 60657
Trix 66950 / 66955
f0 f8 f0f8
60212 / 60213
60214 / 60215
CS3
60216 / 60226
Headlights Function f0 Function f0 Function f0
Red marker light Function 1 Function 5 Function f1 Function f1 Function f1
Operating sounds Function 2 Function 6 Function f2 Function f2 Function f2
Soundeffect:Locomotivewhistle Function 3 Function 4 Function f3 Function f3 Function f3
ABV, off Function 4 Function 2 Function f4 Function f4 Function f4
Soundeffect:Squealingbrakesoff — Function 7 Function f5 Function f5 Function f5
Headlights at engineer´s cab 2 off — + F1 f0 + f6 f0 + f6 f0 + f6
Longdistanceheadlights — Function 3 Function f7 Function f7 Function f7
Headlights at engineer´s cab 1 off — + F8 f0 + f8 f0 + f8 f0 + f8
Soundeffect:Conductorwhistle — — Function f9 Function f9 Function f9
Soundeffect:Switchingwhistle — — Function f10 Function f10 Function f10
Soundeffect:Mainrelay — — Function f11 Function f11 Function f11
Soundeffect:compressor — — Function f12 Function f12 Function f12
Warning signal (red) — + F1 + F8 f0 + f6 + f8 f0 + f6 + f8 f0 + f6 + f8

8
Remarques importantes sur la sécurité
•
Lalocomotivenepeutêtremiseenservicequ’avecun
système d’exploitation adéquat (Märklin AC, Märklin Delta,
Märklin Digital, DCC ou Märklin Systems)
.
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventi-
onnel,lavoiederaccordementdoitêtredéparasitée.A
ceteffet,utiliserlesetdedéparasitageréf.74046.Leset
de déparasitage ne convient pas pour l’exploitation en
mode numérique.
• Nepasexposerlemodèleàunensoleillementdirect,
à de fortes variations de température ou à un taux
d‘humidité important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
• LesDELinstalléescorrespondentàlaclasselaser1
selon la norme EN 60825-1.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformément
aucerticatdegarantieci-joint.
• Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• TechnologiemfxpourMobileStation/CentralStation.
Nomencodeeenusine:Re 420 203
• Adresseencodéeenusine:MM 44 / DCC 03
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage(ABV),vitessemaximale):
via Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensde
marche.
• Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.
• Diversesfonctionscommutables.
Indication:
Leprotocolenumériqueoffrantlespossibilitéslesplus
nombreuses est le protocole numérique à bit de poids
fort.Lahiérarchisationdesprotocolesnumériquesest
descendante:
 Priorité1:mfx
 Priorité2:DCC
 Priorité3:MM
Si deux ou plus de deux protocoles numériques sont re-
connus sur la voie, le décodeur choisit automatiquement le
protocolenumériqueleplussignicatif.Entrelesprotocoles
mfx & DCC par exemple, le décodeur choisira le protocole
numérique mfx. Vous pouvez désactiver les différents proto-
coles via le paramètre CV 50.

9
Fonctions commutables
STOP mobile station
systems
15
60651 / 60652
f0 - f3 f4 - f7
60653 / 60657
Trix 66950 / 66955
f0 f8 f0f8
60212 / 60213
60214 / 60215
CS3
60216 / 60226
Fanal éclairage Fonction f0 Fonction f0 Fonction f0
Feudendeconvoirouge Fonction 1 Fonction 5 Fonction f1 Fonction f1 Fonction f1
Bruit d’exploitation Fonction 2 Fonction 6 Fonction f2 Fonction f2 Fonction f2
Bruitage:Sifetlocomotive Fonction 3 Fonction 4 Fonction f3 Fonction f3 Fonction f3
ABV, désactivé Fonction 4 Fonction 2 Fonction f4 Fonction f4 Fonction f4
Bruitage:Grincementdefreinsdésactivé — Fonction 7 Fonction f5 Fonction f5 Fonction f5
Fanal de la cabine de conduite 2 éteint — + F1 f0 + f6 f0 + f6 f0 + f6
Phares à longue portée — Fonction 3 Fonction f7 Fonction f7 Fonction f7
Fanal de la cabine de conduite 1 éteint — + F8 f0 + f8 f0 + f8 f0 + f8
Bruitage:SifetContrôleur — — Fonction f9 Fonction f9 Fonction f9
Bruitage:Sifetpourmanœuvre — — Fonction f10 Fonction f10 Fonction f10
Bruitage:combinateurdecommande — — Fonction f11 Fonction f11 Fonction f11
Bruitage:Compresseur — — Fonction f12 Fonction f12 Fonction f12
Signal d‘avertissement (rouge) — + F1 + F8 f0 + f6 + f8 f0 + f6 + f8 f0 + f6 + f8

10
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:Re 420 203
• Vanafdefabriekingesteld:MM 44 / DCC 03
• Instellenvandelocomotiefparameters(adres,optrek-
afremvertraging(ABV),maximumsnelheid):d.m.v.Control
Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
• Diverseschakelbarefuncties.
Opmerking:
Het digitaalprotocol met de meeste mogelijkheden is het
primaire digitaalprotocol. De volgorde van de digitaalproto-
collenisafnemendinmogelijkheden:
 Prioriteit1:mfx
 Prioriteit2:DCC
 Prioriteit3:MM
Als er twee of meer digitale protocollen op de rails worden
herkend, dan neemt de decoder automatisch het hoogwaar-
digste protocol over; bijv. word mfx & MM herkend, dan
wordt het mfx signaal door de decoder overgenomen. De
verschillende protocollen kunnen via de parameter CV 50
gedeactiveerd worden.
Veiligheidsvoorschriften
•
De loc mag alleen met een daarvoor bestemd bedrijfssy-
steem (Märklin AC, Märklin Delta, Märklin digitaal, DCC of
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
• IngebouwdeLED’skomenovereenmetdelaserklasse1
volgens de norm EN 60825-1.
Belangrijke aanwijzing
• Degebruiksaanwijzingendeverpakkingzijneenbestand-
deel van het product en dienen derhalve bewaard en
meegeleverd te worden bij het doorgeven van het product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
• Afdanken:www.maerklin.com/en/imprint.html

11
Schakelbare functies
STOP mobile station
systems
15
60651 / 60652
f0 - f3 f4 - f7
60653 / 60657
Trix 66950 / 66955
f0 f8 f0f8
60212 / 60213
60214 / 60215
CS3
60216 / 60226
Frontsein Functie f0 Functie f0 Functie f0
Sluitlicht rood Functie 1 Functie 5 Functie f1 Functie f1 Functie f1
Bedrijfsgeluiden Functie 2 Functie 6 Functie f2 Functie f2 Functie f2
Geluid:locuit Functie 3 Functie 4 Functie f3 Functie f3 Functie f3
ABV, uit Functie 4 Functie 2 Functie f4 Functie f4 Functie f4
Geluid:piependeremmenuit — Functie 7 Functie f5 Functie f5 Functie f5
Frontverlichting Cabine 2 uit — + F1 f0 + f6 f0 + f6 f0 + f6
Schijnwerper — Functie 3 Functie f7 Functie f7 Functie f7
Frontverlichting Cabine 1 uit — + F8 f0 + f8 f0 + f8 f0 + f8
Geluid:conducteuruit — — Functie f9 Functie f9 Functie f9
Geluid:rangeeruit — — Functie f10 Functie f10 Functie f10
Geluidvandehoofdschakelaar — — Functie f11 Functie f11 Functie f11
Geluid:compressor — — Functie f12 Functie f12 Functie f12
Waarschuwingslichten (rood) — + F1 + F8 f0 + f6 + f8 f0 + f6 + f8 f0 + f6 + f8

12
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistema
de corriente propio (Märklin AC, Märklin Delta, Märklin
Digital, DCC o Märklin Systems).
• Emplearúnicamentefuentesdealimentaciónconmutadas
ytransformadoresqueseandelatensiónderedlocal.
• Laalimentacióndelalocomotoradeberárealizarse
desde una sola fuente de suminitro
• Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotorade-
bensuprimirselasinterferenciasenlavíadeconexiónde
laalimentación.Paraellodebeemplearseelsetsupresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
• Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• ¡ATENCIÓN!Esquinasypuntasaladascondicionadasa
lafunción.
• LosLEDsincorporadoscorrespondenalaclasedeláser
1segúnlanormaeuropeaEN60825-1.
Notas importantes
• Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
• Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
• Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• TecnologíamfxparalaMobileStation/CentralStation.
Nombredefabrica:Re 420 203
• Códigodefábrica:MM 44 / DCC 03
• Fijarparámetrosdelalocomotora(código,
arranqueyfrenado(ABV),velocidadmáxima):
por el Control Unit, Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
• Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdetracciónydealternanciade
luces.
• Diversasfuncionesgobernables.
Nota:
Elprotocolodigitalqueofreceelmayornúmerodeposibi-
lidades es el protocolo digital de mayor peso. El orden de
pesosdelosprotocolosdigitalesesdescendente:
 Prioridad1:mfx
 Prioridad2:DCC
 Prioridad3:MM
Si se detectan en la vía dos o varios protocolos digitales, el
decoder asume automáticamente el protocolo digital de ma-
yor valor; p. ej., si se detecta mfx y MM, el decoder asume
elprotocolodigitalmfx.Losdistintosprotocolossepueden
desactivar mediante el parámetro CV 50.

13
Funciones conmutables
STOP mobile station
systems
15
60651 / 60652
f0 - f3 f4 - f7
60653 / 60657
Trix 66950 / 66955
f0 f8 f0f8
60212 / 60213
60214 / 60215
CS3
60216 / 60226
Señal de cabeza Funciónf0 Funciónf0 Funciónf0
Lucesdecolarojas Función1 Función5 Funciónf1 Funciónf1 Funciónf1
ruidodeexplotación Función2 Función6 Funciónf2 Funciónf2 Funciónf2
Ruido del silbido de la locomotora Función3 Función4 Funciónf3 Funciónf3 Funciónf3
ABV, apagado Función4 Función2 Funciónf4 Funciónf4 Funciónf4
Ruido:Desconectarchirridodelosfrenos —Función7 Funciónf5 Funciónf5 Funciónf5
Faros frontales a la cabina 2 de enganche — + F1 f0 + f6 f0 + f6 f0 + f6
Faros de largo alcance — Función3 Funciónf7 Funciónf7 Funciónf7
Faros frontales a la cabina 1 de enganche — + F8 f0 + f8 f0 + f8 f0 + f8
Ruido:SilbatodeRevisor — — Funciónf9 Funciónf9 Funciónf9
Ruido:Silbatodemaniobras — — Funciónf10 Funciónf10 Funciónf10
Ruido:Interruptorgeneral — — Funciónf11 Funciónf11 Funciónf11
Ruido:Compresor — — Funciónf12 Funciónf12 Funciónf12
Lucesdeadvertencia(rojo) —+ F1 + F8 f0 + f6 + f8 f0 + f6 + f8 f0 + f6 + f8

14
• Prestazionidigaranziaegaranziainconformità
all’acclusocerticatodigaranzia.
• Smaltimento:www.maerklin.com/en/imprint.html
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico
• TecnologiamfxperMobileStation/CentralStation.
Nomedifabrica:Re 420 203
• Indirizzodifabbrica:MM 44 / DCC 03
• Regolazionedeiparametridellalocomotiva(indirizzo,
ritardodiavviamento/frenatura(ABV),velocitàmassima):
tramite Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
• Nelfunzionamentoanalogicosihannoadisposizione
solamente le funzioni di marcia e di commutazione dei
fanali.
• Svariatefunzionalitàcommutabili.
Avvertenza:
Il protocollo Digital con il maggior numero di possibilità è
ilprotocollodigitaledimassimovalore.Lasequenzadei
protocolliDigital,convaloridecrescenti,è:
 Priorità1:mfx
 Priorità2:DCC
 Priorità3:MM
Qualora sul binario vengano riconosciuti due o più protocolli
digitali, il Decoder assume automaticamente il protocollo di-
gitale con il valore più elevato; ad es. se viene riconosciuto
mfx & MM, viene assunto dal Decoder il protocollo digitale
mfx. I singoli protocolli possono venire disattivati mediante il
parametro CV 50.
Avvertenze per la sicurezza
•
Talelocomotivadeveessereimpiegatasoltantoconun
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital, DCC oppure Märklin Systems).
• Impiegaresoltantoalimentatori„switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodi
alimentazione deve essere protetto dai disturbi. A tale scopo
sideveimpiegareilcorredoantidisturbi74046.Talecorredo
antidisturbi non è adatto per il funzionamento Digital.
• Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
• ILEDincorporaticorrispondonoallacategoriadilaser1
secondo la Norma EN 60825-1.
Avvertenze importanti
• Leistruzionidiimpiegoel’imballaggiocostituisconoun
componente sostanziale del prodotto e devono pertanto
venire conservati nonché consegnati insieme in caso di
ulteriore cessione del prodotto.
• Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.

15
Funzioni commutabili
STOP mobile station
systems
15
60651 / 60652
f0 - f3 f4 - f7
60653 / 60657
Trix 66950 / 66955
f0 f8 f0f8
60212 / 60213
60214 / 60215
CS3
60216 / 60226
Segnale di testa Funzione f0 Funzione f0 Funzione f0
Fanale di coda rosso Funzione 1 Funzione 5 Funzione f1 Funzione f1 Funzione f1
Rumori di esercizio Funzione 2 Funzione 6 Funzione f2 Funzione f2 Funzione f2
Rumore:Fischiodalocomotiva Funzione 3 Funzione 4 Funzione f3 Funzione f3 Funzione f3
ABV, spente Funzione 4 Funzione 2 Funzione f4 Funzione f4 Funzione f4
Rumore:stridoredeifreniescluso — Funzione 7 Funzione f5 Funzione f5 Funzione f5
Illuminazione di testa della cabina 2 spento — + F1 f0 + f6 f0 + f6 f0 + f6
Faro di profondità — Funzione 3 Funzione f7 Funzione f7 Funzione f7
Illuminazione di testa della cabina 1 spento — + F8 f0 + f8 f0 + f8 f0 + f8
Rumore:schiodicapotreno — — Funzione f9 Funzione f9 Funzione f9
Rumore:schiodimanovra — — Funzione f10 Funzione f10 Funzione f10
Rumore:interruttoreprincipale — — Funzione f11 Funzione f11 Funzione f11
Rumore:compressore — — Funzione f12 Funzione f12 Funzione f12
Spie di segnalazione (rosso) — + F1 + F8 f0 + f6 + f8 f0 + f6 + f8 f0 + f6 + f8

16
Funktioner
• Driftsättetigenkännsautomatiskt.
• Mfx-teknologiförMobileStation/CentralStation.
Namnfrantillverkaren:Re 420 203
• Adressfråntillverkaren:MM 44 / DCC 03
• Inställningavlokparametrar(Adress,acceleration/
bromsfördröjning(ABV),toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoendefrontbelysning.
• Vidanalogkörningärendastdenautomatiskaljusväx-
lingsfunktionen tillgänglig.
• Olikainställbarafunktioner.
Observera:
Digital-protokolletmedestfunktionerärhögstprioriterat.
Digital-protokolleninordnasifallandeordningsomföljer:
 Prioritet1:mfx
 Prioritet2:DCC
 Prioritet3:MM
Omtvåellereradigital-protokollanvändsviaspåret,såan-
vänder dekodern automatiskt det högvärdigaste protokollet.
Används t. ex. mfx & MM, så kommer dekodern att använda
mfx-digital-protokollet. Enstaka protokoll kan avaktiveras
med hjälp av CV 50.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital, DCC eller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpas-
sade för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analogdriftmåsteanlutningsskenanvaraavstörd.Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Modellenfårinteutsättasfördirektsolljus,häftigatem-
peraturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
• InbyggdaLED(lysdioder)motsvararlaser-klass1enligt
Ennorm 60825-1.
Viktig information
• Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• Garantivillkorframgåravbifogadegarantibevis.
• Hanteringsomavfall:www.maerklin.com/en/imprint.html

17
Ställbara funktioner
STOP mobile station
systems
15
60651 / 60652
f0 - f3 f4 - f7
60653 / 60657
Trix 66950 / 66955
f0 f8 f0f8
60212 / 60213
60214 / 60215
CS3
60216 / 60226
Frontstrålkastare Funktion f0 Funktion f0 Funktion f0
Slutljus rött Funktion 1 Funktion 5 Funktion f1 Funktion f1 Funktion f1
Trakljud Funktion 2 Funktion 6 Funktion f2 Funktion f2 Funktion f2
Ljud:Lokvissla Funktion 3 Funktion 4 Funktion f3 Funktion f3 Funktion f3
ABV, från Funktion 4 Funktion 2 Funktion f4 Funktion f4 Funktion f4
Ljud:Bromsgnissel,från — Funktion 7 Funktion f5 Funktion f5 Funktion f5
Frontstrålkastare Förarhytt 2 från — + F1 f0 + f6 f0 + f6 f0 + f6
Fjärrljus — Funktion 3 Funktion f7 Funktion f7 Funktion f7
Frontstrålkastare Förarhytt 1 från — + F8 f0 + f8 f0 + f8 f0 + f8
Ljud:Konduktörvissla — — Funktion f9 Funktion f9 Funktion f9
Ljud:Rangervissla — — Funktion f10 Funktion f10 Funktion f10
Ljud:Huvudströmbrytare — — Funktion f11 Funktion f11 Funktion f11
Ljud:Kompressor — — Funktion f12 Funktion f12 Funktion f12
Varningssignalen (röd) — + F1 + F8 f0 + f6 + f8 f0 + f6 + f8 f0 + f6 + f8

18
Funktioner
• Registreringafdriftsarten:automatisk.
• Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:Re 420 203
• Adresseabfabrik:MM 44 / DCC 03
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse(ABV),maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
• Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,der
er tilgængelige.
• Diversestyrbarefunktioner.
Observera:
Digital-protokolletmedestfunktionerärhögstprioriterat.
Digital-protokolleninordnasifallandeordningsomföljer:
 Prioritet1:mfx
 Prioritet2:DCC
 Prioritet3:MM
Omtvåellereradigital-protokollanvändsviaspåret,såan-
vänder dekodern automatiskt det högvärdigaste protokollet.
Används t. ex. mfx & MM, så kommer dekodern att använda
mfx-digital-protokollet. Enkelte protokoller kan deaktiveres
via parameter CV 50.
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem(Märklin
AC, Märklin Delta, Märklin Digital, DCC eller Märklin
Systems), der er beregnet dertil.
• AnvendkunDC-DC-omformereogtransformatorer,der
passer til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
• Værunderalleomstændighederopmærksompådevink
omsikkerhed,somndesibrugsanvisningenforDeres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet
74046. Støjdæmpningssættet er ikke egnet til digital drift.
• Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsving eller høj luftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
• Deindbyggedelysdiodersvarertillaserklasse1ihenhold
til normen EN 60825-1.
Vigtige bemærkninger
• Betjeningsvejledningogemballagehørertilproduktetog
skal derfor gemmes og medfølge, hvis produktet gives
videre til andre.
• ForreparationellerreservedelebedesDehenvendeDem
til Deres Märklinforhandler.
• Garantiifølgevedlagtegarantibevis.
• Bortskafning:www.maerklin.com/en/imprint.html

19
Styrbare funktioner
STOP mobile station
systems
15
60651 / 60652
f0 - f3 f4 - f7
60653 / 60657
Trix 66950 / 66955
f0 f8 f0f8
60212 / 60213
60214 / 60215
CS3
60216 / 60226
Frontsignal Funktion f0 Funktion f0 Funktion f0
Slutlys rødt Funktion 1 Funktion 5 Funktion f1 Funktion f1 Funktion f1
Driftslyd Funktion 2 Funktion 6 Funktion f2 Funktion f2 Funktion f2
Lyd:Lokomotivøjte Funktion 3 Funktion 4 Funktion f3 Funktion f3 Funktion f3
ABV, fra Funktion 4 Funktion 2 Funktion f4 Funktion f4 Funktion f4
Lyd:Pipendebremserfra — Funktion 7 Funktion f5 Funktion f5 Funktion f5
Frontbelysning Kabine 2 fra — + F1 f0 + f6 f0 + f6 f0 + f6
Fjernlys — Funktion 3 Funktion f7 Funktion f7 Funktion f7
Frontbelysning Kabine 1 fra — + F8 f0 + f8 f0 + f8 f0 + f8
Lyd:Billetkontrollørøjt — — Funktion f9 Funktion f9 Funktion f9
Lyd:Rangerøjt — — Funktion f10 Funktion f10 Funktion f10
Lyd:Hovedafbryder — — Funktion f11 Funktion f11 Funktion f11
Lyd:Kompressor — — Funktion f12 Funktion f12 Funktion f12
Advarselssignal (rød) — + F1 + F8 f0 + f6 + f8 f0 + f6 + f8 f0 + f6 + f8

20
CV (Parameter) • CV (Parameter) • CV (Paramètre) •
CV (Parameter) • CV (Parámetro) • CV (Parametro) •
CV (Parameter) • CV (Parameter)
CV-Nr.
Wert • Value •
Valeur • Waarde •
Valor • Valore •
Värde • Værdi
Adresse•Address•Adresse•Adres•
Código•Indrizzo•Adress•Adresse 01 01 - (80)* 255
Anfahrverzögerung•Accelerationdelay•Temporisationaccélération•
Optrekvertraging•Regulaciónarranque•Ritardodiavviamento•
Igångsättningsreglering•Kørselsforsinkelse 03 01 - (63)* 255
Bremsverzögerung•Brakingdelay•Temporisationdefreinage•Afremvertraging•
Frenadolento•Ritardodifrenatura•Bromsfördröjning•Bremseforsinkelse 04 01 - (63)* 255
Höchstgeschwindigkeit•Maximumspeed•Vitessemaximale•
Maximumsneilheid•Velocidadmáxima•Velocitàmassima•
Toppfart•Maksimalhastighed 05 01 - (63)* 255
RückstellenaufSerienwerte•Resettoseriesvalue•
Remettreauxvaleursdesérie•Terugzettennaarserie-instellingen•
Restablecerlosvaloresdeserie•Ripristinaresuivaloridiserie•
Återställatillstandardvärden•Tibagestiltilserieværdien
08 08
AlternativeProtokolle•AlternativeProtocols•Autresprotocoles•
Alternatieveprotocollen•Protocolosalternativos•Protocollialternativi•
Alternativaprotokoll•Alternativeprotokoller 50 0 - 15
Lautstärke•Volume•Volumehaut-parleur•Volume•
Volumendelsonido•Intensitàdelsuono•Ljudstyrka•Lydstyrke 63 01 - (63)* 255
* () Control Unit 6021/Mobile Station 60651/60652
