marklin 29463 User manual

Modell der Serie 460
29463

2
Inhaltsverzeichnis: Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Wartung und Instandhaltung 23
Ersatzteile 30
Table of Contents: Page
Information about the prototype 4
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Service and maintenance 23
Spare Parts 30
Sommaire : Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Entretien et maintien 23
Pièces de rechange 30
Inhoudsopgave: Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Onderhoud en handhaving 23
Onderdelen 30

3
Indice de contenido: Página
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
El mantenimiento 23
Recambios 30
Indice del contenuto: Pagina
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioni 16
Funzioni commutabili 17
Parametro / Registro 22
Manutenzione ed assistere 23
Pezzi di ricambio 30
Innehållsförteckning: Sida
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter / Register 22
Underhåll och reparation 23
Reservdelar 30
Indholdsfortegnelse: Side
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Service og reparation 23
Reservedele 30

4
Informationen zum Vorbild
Für das Ausbauprogramm „Bahn 2000“ benötigten die
Schweizerischen Bundesbahnen (SBB) neue Universalloko-
motiven. Der Entwicklungsauftrag für die zunächst als
Re 4/4 VI bezeichneten Maschinen wurde 1985 erteilt; Be-
stellungen folgten 1987 über 12, 1989 über 87 und 1992 über
weitere 20 Lokomotiven. Die ersten Maschinen, nun nach
dem neuen Bezeichnungsschema der SBB als Reihe 460
eingeordnet, wurden 1992 in Betrieb genommen.
Die vierachsigen Lokomotiven mit 4 Fahrmotoren werden
von den Firmen ABB und SLM hergestellt. Jeder Motor
hat eine Nennleistung von 1.200 kW und eine Maximalleis-
tung von 1.560 kW. Bei der Konstruktion und Herstellung
der stromlinienförmig gestalteten Lokomotive wurde
technisches Neuland betreten. So sind viele Bauteile,
beispielsweise die kompletten Führerstände, nicht aus
Metall, sondern aus glasfaserverstärktem Kunststoff (GFK)
hergestellt. Die komplette Frontpartie wird durch Kleben mit
dem restlichen Lokomotivkasten verbunden.
Information about the Prototype
SBB, the Swiss Federal Railways require new multipurpose
locomotives for the “Bahn 2000” (Railway for the engines,
which were initially assigned the designation Re 4/4 VI, was
placed in 1985; 12 locomotives were subsequently ordered
in 1987, 87 in 1989 and another 20 were ordered in 1992. The
first engines, which have now been designated as the 460
series in accordance with the new SBB desigantion plan,
were commissioned in 1992.
The four-axle locomotives with 4 traction motors are being
manufactured by ABB and SLM. Each engine has a rated
output of 1200 kW and a maximum output of 1560 kW. The
design and manufacture of the streamlined locomotives
broke new technical ground. As a result, a large number
of components, including the complete driver’s cab, are
not made of metal but of fiber glass reinforced plastic. The
whole front section is joined to the rest of the locomotive
body with adhesives.

5
Informations concernant la locomotive réelle
Pour leur programme d’extension «Bahn 2000» (Chemin de
fer 2000), les Chemin de fer Fédéraux Susisses (CFF) ont
besoin de nouvelles locomotives universelles. C’est en 1985
que fut conclu le contrat de développement pour ces ma-
chines baptisées dans un premier temps Re 4/4 VI. En 1987
ont été commandées 12 locomotives, 87 en 1989 et 20 autres
en 1992. Les premières machines qui constituent désormais
la série 460 selon le nouveau schéma de dénomination des
SBB ont été mises en service en 1992.
Ces locomotives à quatre essieux et quatre moteurs de trac-
tion sont fabriquées par les sociétés ABB et SLM. Chaque
moteur a une puissance nominale de 1200 kW et une puis-
sance maximale de 1560 kW. La conception et la fabrication
de cette locomotive aux formes aérodynamiques font appel
à des innovations techniques. Ainsi, de nombreux éléments
constitutifs comme par exemple l’ensemble des postes de
conduite ne sont pas réalisés en métal mais en matière
plastique renforcée à la fibre de verre (GFK). Toute la partie
avant est reliée au reste de la locomotive par collage.
Informatie van het voorbeeld
Voor het uitbreidingsprogramma ”Bahn 2000”
(Spoorweg 2000) heeft de Zwitserse Bondsspoorwegen
(SBB) nieuwe universele locomotieven nodig. De opdracht
tot de ontwikkeling van de locomotief, die als Re 4/4 VI door
het leven zou gaan, werd in 1985 gegeven. In 1987 werden
12 exemplaren besteld, in 1989 87 en in 1992 nog eens 20. De
eerste locomotief, die volgens het nieuwe schema van de
SBB wordt aangeduid als serie 460, werd in 1992 in gebruik
genomen.
De locomotieven met 4 assen en 4 rijmotoren, worden door
de firma’s ABB en SLM gemaakt. Iedere motor heeft een
maximaal vermogen van 1560 kW. Bij de constructie en
vervaardiging van de bijzonder gestroomlijnde locomotief
werd gebruik gemaakt van de nieuwste technische snufjes.
O.a. werden diverse onderdelen, zoals bijv. de complete
bestuurderscabine niet uit metaal, maar van glasvezel
versterkt kunststof (GFK) gemaakt. Het gehele front werd
daarna tegen de rest van de locomotief gelijmd.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebs-
system
(Märklin AC, Märklin Delta, Märklin Digital oder
Märklin Systems)
eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• DieBedienungsanleitungistBestandteildesProduktes
und muss deshalb aufbewahrt, sowie bei Weitergabe des
Produktes mitgegeben werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:46
• Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:Re 460 076-3
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
• VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):
über Control Unit, Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• DiverseschaltbareFunktionen.
• VeränderbareLautstärkederGeräusche.
• ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionen zur Verfügung.

7

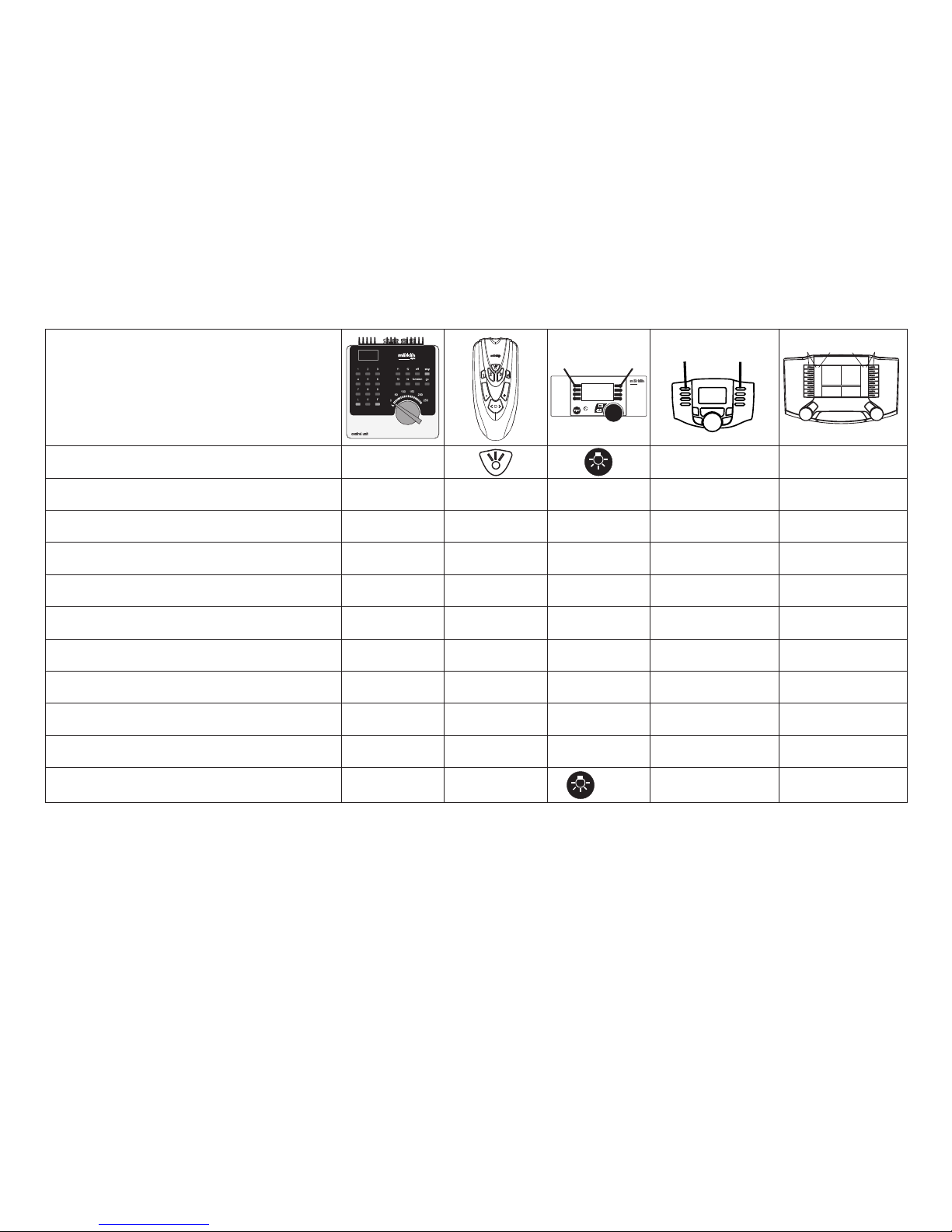

Schaltbare Funktionen
STOP mobile station
systems
15F0 F4 f0 f8 f0f8
Digital/Systems
Stirnbeleuchtung function/off Funktion f0 Funktion f0
Schweizer Lichtwechsel f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Geräusch:Horn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV, aus f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Geräusch:Bremsenquietschenaus — — Funktion 5 Funktion f5 Funktion f5
Spitzensignal Führerstand 2 aus* — — Funktion 1 Funktion f6 Funktion f6
Lüfter — — Funktion 7 Funktion f7 Funktion f7
Spitzensignal Führerstand 1 aus* — — Funktion 8 Funktion f8 Funktion f8
Fernlicht — — — Funktion f9 Funktion f9
Rangierlicht Doppel A — — +1 + 8 f0 + f6 +f8 f0 + f6 +f8
* nur in Verbindung mit Spitzensignal

8
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:46
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:Re 460 076-3
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
• Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,accelerati-
on/brakingdelay,maximumspeed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Variouscontrollablefunctions.
• Volumecanbechangedforthesoundeffects.
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta, Märklin
Digital or Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinter-
ference with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for this
purpose.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
• Theoperatinginstructionsareacomponentpartofthe
product and must therefore be kept in a safe place as
well as included with the product, if the latter is given to
someone else.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html

9
Controllable Functions
STOP mobile station
systems
15F0 F4 f0 f8 f0f8
Digital/Systems
Headlights function/off Function f0 Function f0
Swiss headlight changeover f1 Function 1 Function 3 Function f1 Function f1
Soundeffect:Operatingsounds f2 Function 2 Function 2 Function f2 Function f2
Soundeffect:Horn f3 Function 3 Function 6 Function f3 Function f3
ABV, off f4 Function 4 Function 4 Function f4 Function f4
Soundeffect:Squealingbrakesoff — — Function 5 Function f5 Function f5
Headlights at engineer´s cab 2 off* — — Function 1 Function f6 Function f6
Soundeffect:Blower — — Function 7 Function f7 Function f7
Headlights at engineer´s cab 1 off* — — Function 8 Function f8 Function f8
Long Distance Headlights — — — Function f9 Function f9
Double A switching light — — +1 + 8 f0 + f6 +f8 f0 + f6 +f8
*only in conjunction with Headlights lights

10
Remarques importantes sur la sécurité
•
La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin AC, Märklin Delta,
Märklin Digital ou Märklin Systems)
.
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
•
Pour l’exploitation de la locomotive en mode conventionnel,
la voie de raccordement doit être déparasitée. A cet effet,
utiliser le set de déparasitage réf. 74046. Le set de déparasi-
tage ne convient pas pour l’exploitation en mode numérique.
• Nepasexposerlemodèleàunensoleillementdirect,àde
fortes variations de température ou à un taux d‘humidité
important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Information importante
• Lanoticed‘utilisationfaitpartieintégranteduproduit;
elle doit donc être conservée et, le cas échéant, trans-
mise avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformément
au certificat de garantie ci-joint.
• Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:46
• TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:Re 460 076-3
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
• Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):
via Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensde
marche.
• Diversesfonctionscommutables.
• Volumedesbruitagesréglable.
• Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.
