marklin 37568 User manual

Modell der Serie Be 6/8 II (grün) SBB
37568

2
Inhaltsverzeichnis: Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter/Register 22
Betriebshinweise 23
Wartung und Instandhaltung 24
Ersatzteile 30
Table of Contents: Page
Information about the prototype 4
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter/Register 22
Information about operation 23
Service and maintenance 24
Spare Parts 30
Sommaire : Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre/Registre 22
Remarques sur l’exploitation 23
Entretien et maintien 24
Pièces de rechange 30
Inhoudsopgave: Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Functies 12
Schakelbare functies 13
Parameter/Register 22
Opmerkingen over de werking 23
Onderhoud en handhaving 24
Onderdelen 30

3
Indice de contenido: Página
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro/Registro 22
Instrucciones de uso 23
El mantenimiento 24
Recambios 30
Indice del contenuto: Pagina
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioni 16
Funzioni commutabili 17
Parametro/Registro 22
Avvertenze per il funzionamento 23
Manutenzione ed assistere 24
Pezzi di ricambio 30
Innehållsförteckning: Sidan
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter/Register 22
Driftanvisningar 23
Underhåll och reparation 24
Reservdelar 30
Indholdsfortegnelse: Side
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter/Register 22
Brugsanvisninger 23
Service og reparation 24
Reservedele 30

4
Informationen zum Vorbild
Mit der Elektrifizierung der Gotthardbahn um 1920 ließen die
SBB neue schwere Gelenk-Lokomotiven für diese steile, kur-
venreiche Strecke entwickeln. Die charakteristische Form die-
ser Maschinen mit den langen, flachen Vorbauten gab ihnen
den legendären Namen „Krokodil“. Als Höhepunkt der Entwick-
lung wurde 1926 der Typ Ce 6/8 III in Dienst gestellt. Mit vier Mo-
toren und 1.810 kW Leistung sowie dem Schrägstangenantrieb
wurden die braun lackierten Lokomotiven für eine Geschwin-
digkeit von 65 km/h zugelassen.
1953 wurde nach Umbau des Motors die zulässige Höchstge-
schwindigkeit auf 75 km/h erhöht und damit die Bezeichnung
der „Krokodile“ in Be 6/8 III geändert. In den Vorjahren waren
die Maschinen bereits in der neueren grünen SBB-Farbgebung
umlackiert worden.
Information about the prototype
With the electrification of the Gotthard route around 1920, the
SBB developed new, heavy, articulated locomotives for this
steep, winding rail line. The legendary name for these locomo-
tives, “Crocodile”, came from their long, flat ends. The final devel-
opment of these machines was the Ce 6/8 III, placed into service
in 1926. These locomotives were painted brown, had 4 motors
producing 1,810 kw of power through a jackshaft and drive rod
system and had a maximum speed of 65 km/h (41 m.p.h.).
In 1953 the maximum speed was raised to 75 km/h (47 m.p.h.)
after the motors were rebuilt, and the “Crocodile’s” designation
was changed to Be 6/8 III. These locomotives had already been
painted in the newer SBB green paint scheme prior to this time.

5
Informations concernant la locomotive réelle
Avec l’électrification de la ligne sinueuse et à fortes pentes du
St. Gotthard vers 1920, les SBB ont dû mettre au point de nou-
velles motrices lourdes et articulées. Ces motrices typiques,
caractérisées par leurs longs capots plats, reçurent le nom lé-
gendaire de «Crocodile». C’est en 1926 que fut mis en service le
type Ce 6/8 III; aboutissement des études. Il comporte 4 moteurs
qui développent une puissance de 1.810 kW et dont la transmis-
sion est assurée par des bielles obliques. Ces motrices brunes
étaient limitées à 65 km/h.
En 1953, après modernisation des moteurs, la vitesse maxima fut
portée à 75 km/h et leur nouvelle numérotation devint Be
6/8 III .
Signalons qu’avant cette renumérotation, les «Crocodiles» avaient
une livrée verte, la nouvelle couleur SBB.
Informatie van het voorbeeld
Met de electrificatie van de Gotthard-lijn rond 1920 lieten de SBB
nieuwe zware gelede locomotieven voor dit steile en bochtige
traject ontwikkelen. De karakteristieke vorm van deze machines
met hun lange en large neuzen bezorgde hen de legendarische
naam “Krokodil”. Als hoogtepunt bij de ontwikkeling werd in 1926
het type Ce 6/8 III in dienst gesteld. Met vier motoren en een ver-
mogen van 1.810 kW alsmede de schuingeplaatste stangenaan-
drijving werden de bruingelakte locomotieven toegelaten voor
een snelheid tot 65 km/u.
Na ombouw van de motor werd in 1953 de toelaatbare max. snel-
heid tot 75 km/u verhoogd en werd de type-aanduiding van de
“Krokodillen” in Be 6/8 III veranderd. Voordien waren de machi-
nes reeds in de nieuwe groene SBB-kleurstelling omgeschil-
derd.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebs
system (Märklin AC, Märklin Delta, Märklin Digital oder
Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsind
Bestandteile des Produktes und müssen deshalb aufbe-
wahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung: www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:68
• MfxTechnologiefürMobileStation/CentralStation.
Name ab Werk: Be 6/8 II 13265
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
• VeränderbareHöchstgeschwindigkeit.
• DiverseschaltbareFunktionen.
• VeränderbareLautstärkederGeräusche.
• EinstellenderLokparameter(Adresse,Anfahr/Bremsver-
zögerung, Höchstgeschwindigkeit):
über Control Unit, Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• ImAnalogbetriebstehennurdieFahrundLichtwechsel-
funktionen zur Verfügung.

7
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
Digital/Systems

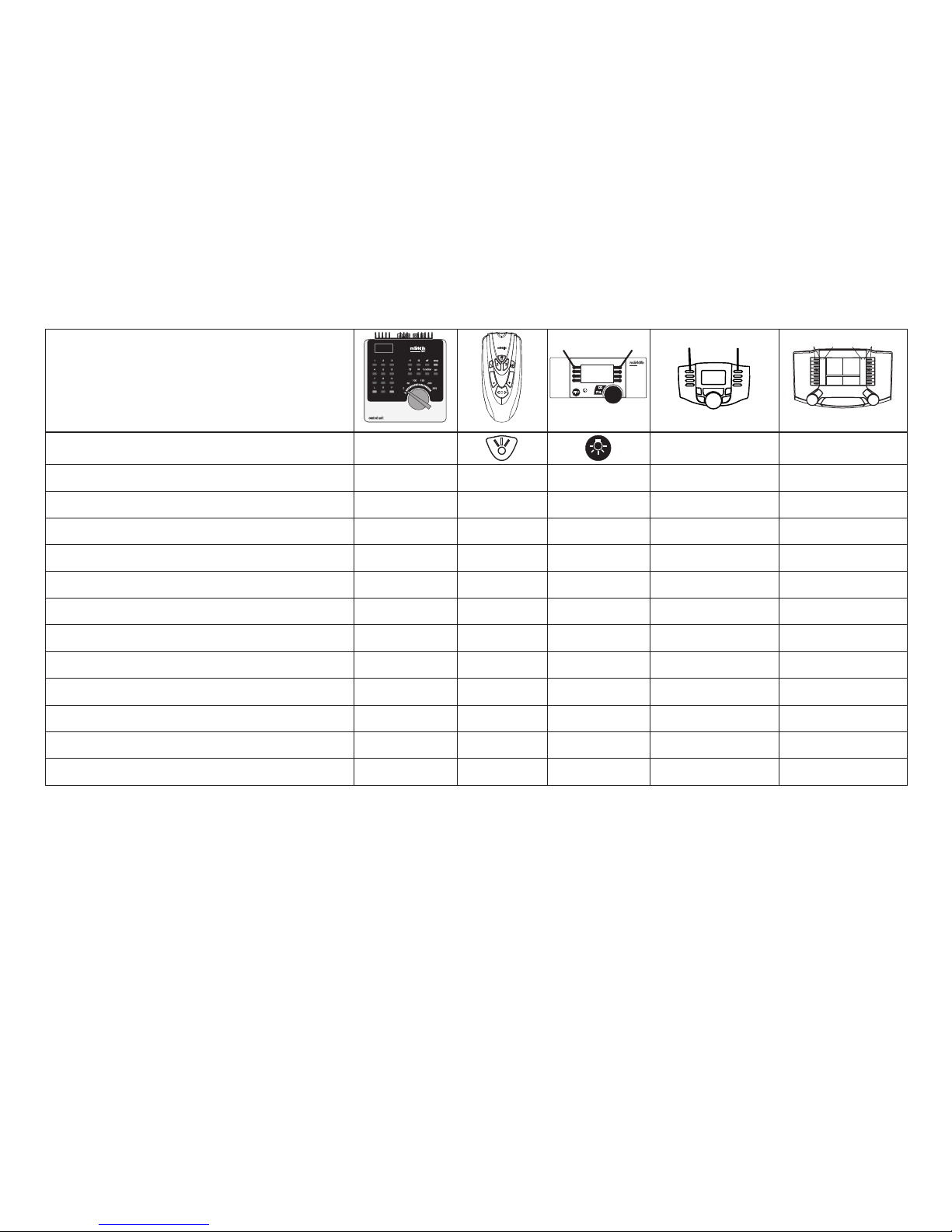

Schaltbare Funktionen
Spitzensignal function/of Funktion f0 Funktion f0
Schlusslicht rot f1 Funktion 1 Funktion 8 Funktion f1 Funktion f1
Geräusch: Betriebsgeräusch f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
Geräusch: Lokpfeife f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV, aus f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Geräusch: Bremsenquietschen aus — — Funktion 1 Funktion f5 Funktion f5
Geräusch: Rangierpfiff — — Funktion 5 Funktion f7 Funktion f7
Geräusch: Ankuppeln (Puffer an Puffer) — — Funktion 6 Funktion f9 Funktion f9
Geräusch: Bahnhofsansage — — Funktion 7 Funktion f10 Funktion f10
Geräusch: Pressluft — — — Funktion f11 Funktion f11
Geräusch: Lüfter — — — Funktion f12 Funktion f12
Geräusch: Kompressor — — — Funktion f13 Funktion f13
Geräusch: Pantograph — — — Funktion f14 Funktion f14

8
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:68
• MfxtechnologyfortheMobileStation/CentralStation.
Name set at the factory: Be 6/8 II 13265
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
• Adjustablemaximumspeed.
• Variouscontrollablefunctions.
• Volumecanbechangedforthesoundeffects.
• Settingthelocomotiveparameters(address,accelera-
tion/braking delay, maximum speed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtrans-
formers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinterfer-
ence with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for this
purpose.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html

9
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
Digital/Systems
Controllable Functions
Headlights/marker lights function/of Function f0 Function f0
Red marker light f1 Function 1 Function 8 Function f1 Function f1
Sound effect: Operating sounds f2 Function 2 Function 3 Function f2 Function f2
Sound effect: Locomotive whistle f3 Function 3 Function 4 Function f3 Function f3
ABV, off f4 Function 4 Function 2 Function f4 Function f4
Sound effect: Squealing brakes off — — Function 1 Function f5 Function f5
Sound effect: Switching whistle — — Function 5 Function f7 Function f7
Sound effect: coupling together (buffer to
buffer) — — Function 6 Function f9 Function f9
Sound effect: Station announcements — — Function 7 Function f10 Function f10
Sound effect: compressed air — — — Function f11 Function f11
Sound effect: Blower — — — Function f12 Function f12
Sound effect: compressor — — — Function f13 Function f13
Sound effect: pantograph — — — Function f14 Function f14

10
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avec
un système d’exploitation adéquat (Märklin AC,
Märklin Delta, Märklin Digital ou Märklin Systems).
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconvention-
nel,lavoiederaccordementdoitêtredéparasitée.Acet
effet, utiliser le set de déparasitage réf. 74046. Le set de
déparasitage ne convient pas pour l’exploitation en mode
numérique.
• Nepasexposerlemodèleàunensoleillementdirect,à
de fortes variations de température ou à un taux d‘humi-
dité important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformément
au certificat de garantie ci-joint.
• Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:68
• TechnologiemfxpourMobileStation/CentralStation.
Nom encodée en usine : Be 6/8 II 13265
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
• Vitessemaximaleréglable.
• Diversesfonctionscommutables.
• Volumedesbruitagesréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisation accélér.-freinage, vitesse maximale) :
via Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensde
marche.
• Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.
