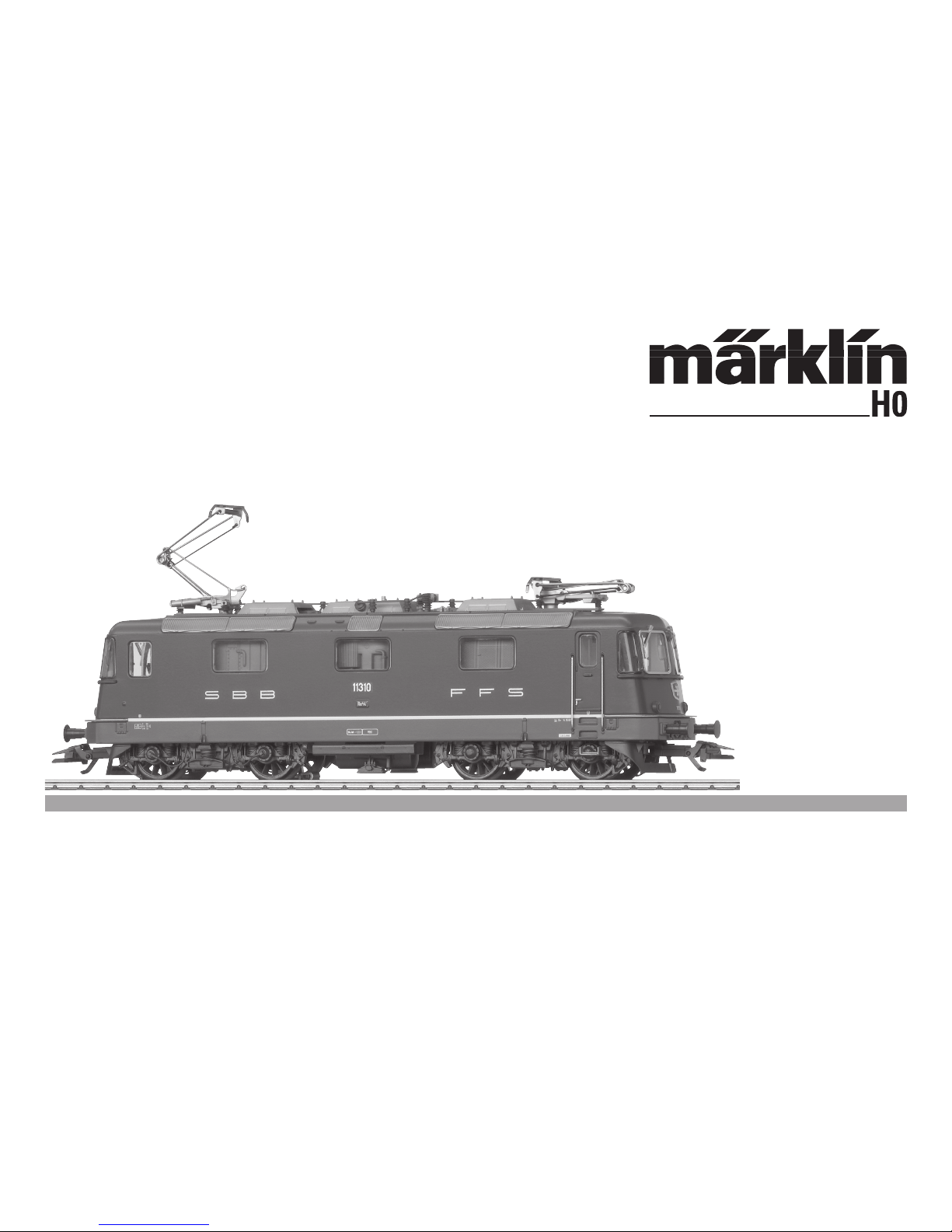

marklin 37359 User manual

Modell der Elektrolokomotive Serie Re 4/4 II
37359

2
Inhaltsverzeichnis: Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Betriebshinweise 23
Wartung und Instandhaltung 26
Ersatzteile 34
Table of Contents: Page
Information about the prototype 4
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Information about operation 23
Service and maintenance 26
Spare Parts 34
Sommaire : Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Remarques sur l’exploitation 23
Entretien et maintien 26
Pièces de rechange 34
Inhoudsopgave: Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Opmerkingen over de werking 23
Onderhoud en handhaving 26
Onderdelen 34

3
Indice de contenido: Página
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
Instrucciones de uso 23
El mantenimiento 26
Recambios 34
Indice del contenuto: Pagina
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioni 16
Funzioni commutabili 17
Parametro / Registro 22
Avvertenze per il funzionamento 23
Manutenzione ed assistere 26
Pezzi di ricambio 34
Innehållsförteckning: Sidan
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter / Register 22
Driftanvisningar 23
Underhåll och reparation 26
Reservdelar 34
Indholdsfortegnelse: Side
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Brugsanvisninger 23
Service og reparation 26
Reservedele 34

4
Informationen zum Vorbild:
Die Schweizerischen Bundesbahnen (SBB) beschafften
im Jahre 1964 die ersten sechs Lokomotiven der Baureihe
Re 4/4 II. Die Maschinen waren mit einer Stundenleistung
von 4.650 kW die bis dahin stärksten vierachsigen Loko-
motiven. Die erreichbare Höchstgeschwindigkeit beträgt
140 km/h. Den ersten sechs Lokomotiven folgten von 1967 bis
1986 weitere 270 Stück.
Die Re 4/4 II der SBB werden in der ganzen Schweiz einge-
setzt und tragen nach wie vor die Hauptlast des Güter- und
Personenverkehrs der Schweiz.
1985 wurden die letzten Lokomotiven der Reihe Re 4/4 II an
die SBB geliefert. Sie waren mit einer neuen Beleuchtungs-
anlage mit Rechteck-Scheinwerfern und zuschaltbarem
Fernlicht ausgerüstet.
Bald darauf erhielt auch die Reihe Re 4/4 II die UIC-Steckdose
an der Stirnseite, die den Anschluss an die genormten Steu-
er- und Kommunikations-Leitungen in Reisezügen ermögli-
cht. Dazu kam ein seitlicher Aufstieg mit Handlauf, der den
Anschluss besser zugänglich macht. Mit diesem veränderten
Antlitz präsentieren sich heute die meisten Loks dieses Typs.
Für den grenzübergreifenden Verkehr wurden ab 2002 über
20 Lokomotiven mit verschiedenen technischen Änderungen
(Dachstromabnehmer, Indusi etc.) ausgestattet und als
Serie Re 421 eingereiht.
Information about the Prototype:
In 1964 the Swiss Federal Railways (SBB) purchased the first
six class Re 4/4 II locomotives. These locomotives had a con-
tinuous output of 4,650 kilowatts (approx. 6,236 horsepower)
and were the most powerful four-axle locomotives at the last
time. The maximum speed was 140 km/h (approx. 88 mph).
From 1967 to 1986 another 270 units were added to the origi-
nal 6 locomotives.
The SBB’s class Re 4/4 II locomotives are used all over Swit-
zerland, and are the principal form of motive power for freight
and passenger trains in Switzerland.
In 1985 the last of the class Re 4/4 II locomotives were deli-
vered to the SBB. They were equipped with a new headlight
system with rectangular lights and separately controlled long
distance headlights.
Soon thereafter the class Re 4/4 II was also equipped with
the UIC receptacle on the ends of the locomotives for con-
nections to standard control and communication lines in pas-
senger trains. A side step was also added to facilitate access
to the connections. Most of the locomotives in this class can
presently be seen with this new look.
Starting in 2002, technical changes were made to over 20
locomotives (pantographs, inductive system, etc.) and desi-
gnated as the class Re 421 for cross border traffic.

5
Informations concernant la locomotive réelle :
Les Chemins de fer Fédéraux suisses (CFF) ont acquis les six
premières locomotives de la série Re 4/4 II en 1964. Avec un
débit horaire de 4.650 kW, les locomotives étaient les ma-
chines à quatre essieux les plus puissantes à cette date. La
vitesse maximum atteinte était de 140 km/h. Les six premières
locomotives ont été suivies de 270 unités supplémentaires
entre 1967 et 1986.
Les Re 4/4 II des CFF sont utilisées partout en Suisse et sup-
portent toujours l’essentiel du frafic voyageurs et marchan-
dises de la Suisse.
C’est en 1985 que furent livrées les dernières locomotives de
la série Re 4/4 II aux CFF. Elles étaient équipées d’un nouveau
dispositif d’éclairage avec phares rectangulaires et phares
de route commutables.
Peu de temps après, la série Re 4/4 II reçut également la prise
de courant frontale UIC qui permet de se raccorder aux fils
pilotes et aux lignes de communication normalisés des trains
voyageurs. A ceci s’ajouta une montée latérale équipée
d’une main courante pour faciliter l’accès au raccordement.
C’est avec ce nouveau visage que se présentent aujourd’hui
la plupart des locomotives de ce type.
Afin d’assurer le transport ferroviaire interfrontalier, plus de
20 locomotives ont subi à partir de 2002 diverses modifica-
tions techniques (pantographes, Indusi, etc.) et ont, à cet
effet, été versées dans la série Re 421.
Informatie van het voorbeeld:
De Schweizerische Bundesbahnen (SBB) schaffen in 1964 de
eerste zes lokomotieven van de serie Re 4/4 II aan. De ma-
chines waren met een uurvermogen van 4.650 kW de tot dan
toe sterkste vierassige lokomotieven. De maximum snelheid
is 140 km/h. Na de eerste zes lokomotieven volgden van 1967
to en met 1986 nog 270 exemplaren.
De Re 4/4 II van de SBB wordt in geheel Zwitserland ingezet
en vervoert het leeuwedeel van het goederen- en personen-
verkeer in Zwitserland.
In 1985 werden de laatste locomotieven van de serie Re 4/4 II
aan de SBB geleverd. Ze waren met een nieuwe verlichtings-
installatie met rechthoekige schijnwerpers en inschakelbaar
spotlicht uitgerust.
Spoedig daarna kreeg ook de serie Re 4/4 II de UICcontact-
doos op het front die de aansluiting van genormaliseerde
regel- en communicatieleidingen in reizigerstreinen moge-
lijk maakt. Daarvoor is ook een loopplank aan de zijkant met
handgreep aangebracht, die de aansluiting beter toeganke-
lijk maakt. Met dit veranderde uiterlijk laten deze meeste locs
van dit type zich tegenwoordig zien.
Voor het grensoverschrijdende verkeer werden vanaf 2002
meer dan 20 locomotieven met verschillende technische
wijzigingen (pantograaf, indusi magneten e.d.) uitgerust en
omgenummerd naar serie Re 421.

6
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebs-
system (Märklin Wechselstrom, Märklin Delta, Märklin
Digital oder Märklin Systems) eingesetzt werden.
• Nur Schaltnetzteile/Transformatoren verwenden, die
Ihrer örtlichen Netzspannung entsprechen.
• Die Lok darf nur aus einer Leistungsquelle versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Bedienungsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
• Setzen Sie das Modell keiner direkten Sonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
•
ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• Die Bedienungsanleitung und die Verpackung sind
Bestandteile des Produktes und müssen deshalb aufbe-
wahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• Gewährleistung und Garantie gemäß der beiliegenden
Garantieurkunde.
• Entsorgung: www.maerklin.com/en/imprint.html
Funktionen
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresse ab Werk: 44
• Mfx-Technologie für Mobile Station / Central Station.
Name ab Werk: Re 4/4 II 11310
• Veränderbare Anfahrverzögerung (ABV).
• Veränderbare Bremsverzögerung (ABV).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsver-
zögerung, Höchstgeschwindigkeit): über Control Unit,
Mobile Station oder Central Station.
• Fahrtrichtungsabhängige Stirnbeleuchtung.
• Im Analogbetrieb stehen nur die Fahr- und Lichtwechsel-
funktionen zur Verfügung.
• Spielewelt-Modus.
Weiterführende Erläuterungen zum Spielewelt-Modus
finden Sie in der ergänzenden Anleitung (beiliegend).

7

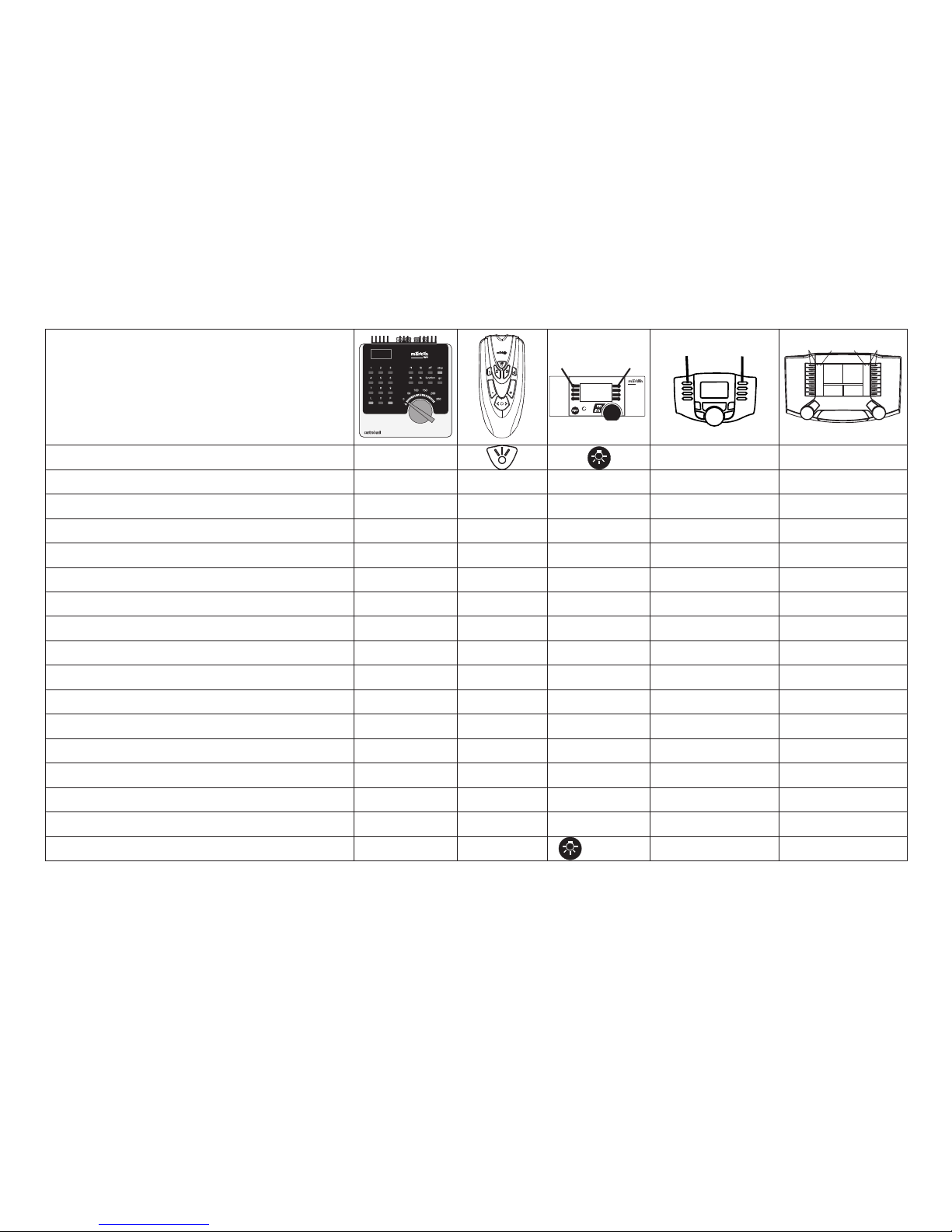

Schaltbare Funktionen
Digital/Systems
Spitzensignal function/off Funktion f0 Funktion f0
Schlusslicht rot f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Betriebsgeräusch f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2
Geräusch: Lokpfeife f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV, aus f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Geräusch: Bremsenquietschen aus — — Funktion 6 Funktion f5 Funktion f5
Spitzensignal Führerstand 2 aus * — — Funktion 1 Funktion f6 Funktion f6
Geräusch: Schaffnerpfiff — — Funktion 7 Funktion f7 Funktion f7
Spitzensignal Führerstand 1 aus * — — Funktion 8 Funktion f8 Funktion f8
Geräusch: Rangierpfiff — — — Funktion f9 Funktion f9
Geräusch: Kompressor — — — Funktion f10 Funktion f10
Geräusch: Schienenstöße — — — Funktion f11 Funktion f11
Geräusch: Sanden — — — Funktion f12 Funktion f12
Rangiergang — — — Funktion f13 Funktion f13
Geräusch: Lüfter — — — Funktion f14 Funktion f14
Geräusch: Bremsenquietschen aus ** — — — Funktion f15 Funktion f15
Warnsignal (rot) — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
* nur in Verbindung mit Spitzensignal
** nur für „Spielewelt“ (nicht verschieben, nicht mappen)

8
Functions
• Recognition of the mode of operation: automatic.
• Addresses that can be set:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Address set at the factory: 44
• Mfx technology for the Mobile Station / Central Station.
Name set at the factory: Re 4/4 II 11310
• Adjustable Acceleration delay (ABV).
• Adjustable Braking delay (ABV).
• Adjustable maximum speed.
• Setting the locomotive parameters (address, accelerati-
on/braking delay, maximum speed): with the Control Unit,
Mobile Station, Central Station.
• Headlights, changing over with the direction of travel.
• Only the train control functions and headlight changeover
feature are available in analog operation.
• World of Operation Mode.
Additional explanations about the World of Operation mode
can be found in the supplemental instructions (included).
Safety Notes
• This locomotive is to be used only with an operating
system designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
• Use only switched mode power supply units and transfor-
mers that are designed for your local power system.
• This locomotive must never be supplied with power from
more than one transformer.
• Pay close attention to the safety notes in the instructions
for your operating system.
• The feeder track must be equipped to prevent interference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
• Do not expose the model to direct sunlight, extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
• The operating instructions and the packaging are a com-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• Please see your authorized Märklin dealer for repairs or
spare parts.
• The warranty card included with this product specifies
the warranty conditions.
• Disposing: www.maerklin.com/en/imprint.html

9
Controllable Functions
Digital/Systems
Headlights function/off Funktion f0 Funktion f0
Red marker light f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Locomotive operating sounds f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2
Sound effect: Locomotive whistle f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV, off f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Sound effect: Squealing brakes off — — Funktion 6 Funktion f5 Funktion f5
Headlights Engineer‘s Cab 2 off * — — Funktion 1 Funktion f6 Funktion f6
Sound effect: Conductor whistle — — Funktion 7 Funktion f7 Funktion f7
Headlights Engineer‘s Cab 1 off * — — Funktion 8 Funktion f8 Funktion f8
Sound effect: Switching whistle — — — Funktion f9 Funktion f9
Sound effect: compressor — — — Funktion f10 Funktion f10
Sound effedt: rail joints — — — Funktion f11 Funktion f11
Sound effect: sanding — — — Funktion f12 Funktion f12
Low speed switching range — — — Funktion f13 Funktion f13
Sound effect: Blower — — — Funktion f14 Funktion f14
Sound effect: Squealing brakes off ** — — — Funktion f15 Funktion f15
Warning signal (red) — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
* only in conjunction with Headlights/marker lights
** only for „World of Operation“ (do not move, do not map)

10
Remarques importantes sur la sécurité
•
La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin AC, Märklin
Delta, Märklin Digital ou Märklin Systems).
• Utiliser uniquement des convertisseurs et transforma-
teurs correspondant à la tension du secteur local.
• La locomotive ne peut être alimentée en courant que par
une seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pour l’exploitation de la locomotive en mode conventi-
onnel, la voie de raccordement doit être déparasitée. A
cet effet, utiliser le set de déparasitage réf. 74046. Le set
de déparasitage ne convient pas pour l’exploitation en
mode numérique.
• Ne pas exposer le modèle à un ensoleillement direct,
à de fortes variations de température ou à un taux
d‘humidité important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Information importante
• La notice d‘utilisation et l’emballage font partie intégrante
du produit ; ils doivent donc être conservés et, le cas
échéant, transmis avec le produit.
• Pour toute réparation ou remplacement de pièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantie légale et garantie contractuelle conformément
au certificat de garantie ci-joint.
• Elimination : www.maerklin.com/en/imprint.html
Fonctionnement
• Détection du mode d’exploitation : automatique.
• Adresses disponibles :
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresse encodée en usine : 44
• Technologie mfx pour Mobile Station / Central Station.
Nom encodée en usine : Re 4/4 II 11310
• Temporisation d’accélération réglable (ABV).
• Temporisation de freinage réglable (ABV).
• Vitesse maximale réglable.
• Réglage des paramètres de la loco (adresse,
temporisation accélér.-freinage, vitesse maximale) : via
Control Unit, Mobile Station ou Central Station.
• Feux de signalisation avec inversion selon sens de
marche.
• En mode d’exploitation analogique, seules les fonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.
• Mode Univers ludique.
Vous trouverez d’autres explications relatives au mode
«Univers ludique» dans la notice complémentaire (jointe).

11
Fonctions commutables
Digital/Systems
Fanal éclairage function/off Funktion f0 Funktion f0
Feu de fin de convoi rouge f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Bruit de roulement f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2
Bruitage : Sifflet locomotive f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV, désactivé f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Bruitage : Grincement de freins désactivé — — Funktion 6 Funktion f5 Funktion f5
Fanal cabine de conduite 2 éteint * — — Funktion 1 Funktion f6 Funktion f6
Bruitage : Sifflet Contrôleur — — Funktion 7 Funktion f7 Funktion f7
Fanal cabine de conduite 1 éteint * — — Funktion 8 Funktion f8 Funktion f8
Bruitage : Sifflet pour manœuvre — — — Funktion f9 Funktion f9
Bruitage : Compresseur — — — Funktion f10 Funktion f10
Bruitage : joints de rail — — — Funktion f11 Funktion f11
Bruitage : Sablage — — — Funktion f12 Funktion f12
Vitesse de manœuvre — — — Funktion f13 Funktion f13
Bruitage : ventilateur — — — Funktion f14 Funktion f14
Bruitage : Grincement de freins désactivé ** — — — Funktion f15 Funktion f15
Signal d‘avertissement (rouge) — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
* uniquement en combinaison avec Fanal éclairage
** valable uniquement pour «univers ludique» (ne pas déplacer, pas de mapping)

12
Functies
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbare adressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanaf de fabriek ingesteld: 44
• Mfx-technologie voor het Mobile Station/Central Station.
Naam af de fabriek: Re 4/4 II 11310
• Instelbare optrekvertraging (ABV).
• Instelbare afremvertraging (ABV).
• Instelbare maximumsnelheid.
• Instellen van de locomotiefparameters (adres, optrek-/
afremvertraging, maximumsnelheid): d.m.v. Control Unit,
Mobile Station of Central Station.
• Rijrichtingafhankelijke frontseinen.
• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies
beschikbaar.
• Speelwereld-modus.
Nadere toelichting voor de speelwereld-modus vindt u in de
bijgevoegde uitgebreide gebruiksaanwijzing.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrijfs-
systeem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
• Alleen net-adapters en transformatoren gebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• De loc mag niet vanuit meer dan een stroomvoorziening
gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
• Voor het conventionele bedrijf met de loc dient de
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• Stel het model niet bloot aan in directe zonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
• De gebruiksaanwijzing en de verpakking zijn een be-
standdeel van het product en dienen derhalve bewaard
en meegeleverd te worden bij het doorgeven van het
product.
• Voor reparatie of onderdelen kunt u zich tot uw Märklin
handelaar wenden.
• Vrijwaring en garantie overeenkomstig het bijgevoegde
garantiebewijs.
• Afdanken: www.maerklin.com/en/imprint.html

13
Schakelbare functies
Digital/Systems
Frontsein function/off Funktion f0 Funktion f0
Sluitlicht rood f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Rijgeluiden f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2
Geluid: locfluit f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV, uit f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Geluid: piepende remmen uit — — Funktion 6 Funktion f5 Funktion f5
Frontsein cabine 2 uit * — — Funktion 1 Funktion f6 Funktion f6
Geluid: conducteurfluit — — Funktion 7 Funktion f7 Funktion f7
Frontsein cabine 1 uit * — — Funktion 8 Funktion f8 Funktion f8
Geluid: rangeerfluit — — — Funktion f9 Funktion f9
Geluid: compressor — — — Funktion f10 Funktion f10
Geluid: raillassen — — — Funktion f11 Funktion f11
Geluid: zandstrooier — — — Funktion f12 Funktion f12
Rangeerstand — — — Funktion f13 Funktion f13
Geluid: ventilator — — — Funktion f14 Funktion f14
Geluid: piepende remmen uit ** — — — Funktion f15 Funktion f15
Waarschuwingslichten (rood) — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
* alleen in combinatie met Frontsein
** alleen voor “Speelwereld” (niet verschuiven, niet mappen)

14
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema
de corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
• Emplear únicamente fuentes de alimentación conmutadas
y transformadores que sean de la tensión de red local.
• La alimentación de la locomotora deberá realizarse
desde una sola fuente de suminitro.
• Observe bajo todos los conceptos, las medidas de
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• Para el funcionamiento convencional de la locomotora de-
ben suprimirse las interferencias en la vía de conexión de
la alimentación. Para ello debe emplearse el set supresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
• No exponer el modelo en miniatura a la radiación solar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
la función.
Notas importantes
• Las instrucciones de empleo y el embalaje forman parte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Para reparaciones o recambios contacte con su provee-
dor Märklin especializado.
• Responsabilidad y garantía conforme al documento de
garantía que se adjunta.
• Eliminación: www.maerklin.com/en/imprint.html
Funciones
• Reconocimiento del sistema: automático.
• Códigos disponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Código de fábrica: 44
• Tecnología mfx para la Mobile Station/Central Station.
Nombre de fábrica: Re 4/4 II 11310
• Arranque lento variable (ABV).
• Frenado lento variable (ABV).
• Velocidad máxima variable.
• Fijar parámetros de la locomotora (código,
arranque y frenado, velocidad máxima): por el
Control Unit, Mobile Station o Central Station.
• Faros frontales dependendientes del sentido de marcha.
• En funcionamiento en modo analógico están disponibles
únicamente las funciones de tracción y de alternancia de
luces.
• Modo Mundo de Juegos.
Encontrará explicaciones sobre el modo Mundo de Juegos
en las instrucciones complementarias (adjuntas).

15
Funciones posibles
Digital/Systems
Señal de cabeza function/off Funktion f0 Funktion f0
Luces de cola rojas f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Ruido de marcha f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2
Ruido del silbido de la locomotora f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV, apagado f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Ruido: Desconectar chirrido de los frenos — — Funktion 6 Funktion f5 Funktion f5
Señal de cabeza cabina de conducción 2 apagada * — — Funktion 1 Funktion f6 Funktion f6
Ruido: Silbato de Revisor — — Funktion 7 Funktion f7 Funktion f7
Señal de cabeza cabina de conducción 1 apagada * — — Funktion 8 Funktion f8 Funktion f8
Ruido: Silbato de maniobras — — — Funktion f9 Funktion f9
Ruido: Compresor — — — Funktion f10 Funktion f10
Ruido: Juntas de carriles — — — Funktion f11 Funktion f11
Ruido: Arenado — — — Funktion f12 Funktion f12
Maniobrar (velocidad lenta) — — — Funktion f13 Funktion f13
Ruido: Ventilador — — — Funktion f14 Funktion f14
Ruido: Desconectar chirrido de los frenos ** — — — Funktion f15 Funktion f15
Luces de advertencia (rojo) — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
* sólo junto con Señal de cabeza
** sólo para el „Mundo de Juegos“ (no deslizar, no mapear)

16
Funzioni
• Riconoscimento del tipo di funzionamento: automatico.
• Indirizzi impostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzo di fabbrica: 44
• Tecnologia Mfx per Mobile Station / Central Station.
Nome di fabbrica: Re 4/4 II 11310
• Ritardo di avviamento modificabile (ABV).
• Ritardo di frenatura modificabile (ABV).
• Velocità massima modificabile.
• Regolazione dei parametri della locomotiva (indirizzo, ri-
tardo di avviamento/frenatura, velocità massima): tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazione di testa dipendente dalla direzione di marcia.
• Nel funzionamento analogico si hanno a disposizione sola-
mente le funzioni di marcia e di commutazione dei fanali.
• Modalità Mondo del Gioco.
Ulteriori spiegazioni sulla modalità Mondo del Gioco potete
trovarle nelle istruzioni supplementari (accluse).
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un si-
stema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
• Impiegare soltanto alimentatori “switching“ e trasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle avverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Per il funzionamento tradizionale della locomotiva il binario di
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
• Non esponete tale modello ad alcun irraggiamento solare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
Avvertenze importanti
• Le istruzioni di impiego e l‘imballagio costituiscono un com-
ponente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
• Per le riparazioni o le parti di ricambio, contrattare il
rivenditore Märklin.
• Prestazioni di garanzia e garanzia in conformità all’acclu-
so certificato di garanzia.
• Smaltimento: www.maerklin.com/en/imprint.html

17
Funzioni commutabili
Digital/Systems
Segnale di testa function/off Funktion f0 Funktion f0
Fanale di coda rosso f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Rumore di marcia f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2
Rumore: Fischio da locomotiva f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV, spento f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Rumore: stridore dei freni escluso — — Funktion 6 Funktion f5 Funktion f5
Segnale di testa cabina di guida 2 spento * — — Funktion 1 Funktion f6 Funktion f6
Rumore: fischio di capotreno — — Funktion 7 Funktion f7 Funktion f7
Segnale di testa cabina di guida 1 spento * — — Funktion 8 Funktion f8 Funktion f8
Rumore: fischio di manovra — — — Funktion f9 Funktion f9
Rumore: compressore — — — Funktion f10 Funktion f10
Rumore: giunzioni delle rotaie — — — Funktion f11 Funktion f11
Rumore: sabbiatura — — — Funktion f12 Funktion f12
Andatura da manovra — — — Funktion f13 Funktion f13
Rumore: ventilatori — — — Funktion f14 Funktion f14
Rumore: stridore dei freni escluso ** — — — Funktion f15 Funktion f15
Spie di segnalazione (rosso) — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
* soltanto in abbinamento con Segnale di testa
** solo per „Mondo del Gioco“ (non spostare, non mappare)

18
Funktioner
• Driftsättet igenkänns automatiskt.
• Inställbara adresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adress från tillverkaren: 44
• Mfx-teknologi för Mobile Station / Central Station.
Namn från tillverkaren: Re 4/4 II 11310
• Accelerationsfördröjning kan ändras (ABV).
• Bromsfördröjning kan ändras (ABV).
• Toppfart kan ändras.
• Inställning av lokparametrar (Adress, acceleration/
bromsfördröjning, toppfart): Via Control Unit, Mobile
Station eller Central Station.
• Körriktningsberoende frontbelysning.
• Vid analog körning är endast den automatiska ljusväx-
lingsfunktionen tillgänglig.
• Simulatormiljö-modus.
Ytterligare information om Simulatormiljön återfinns i
tillhörande bruksanvisning (bifogas).
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Använd endast nätadaptrar och transformatorer anpas-
sade för det lokala elnätet.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen
som hör till respektive driftsystemet.
• När motorvagnens lokdel ska köras med konventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Modellen får inte utsättas för direkt solljus, häftiga tem-
peraturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
• Bruksanvisningen och förpackningen är en del av
produkten och måste därför sparas och alltid medfölja
produkten.
• Kontakta din Märklinfackhandlare för reparationer och
reservdelar.
• Garantivillkor framgår av bifogade garantibevis.
• Hantering som avfall: www.maerklin.com/en/imprint.html

19
Kopplingsbara funktioner
Digital/Systems
Frontstrålkastare function/off Funktion f0 Funktion f0
Slutljus rött f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Körljud f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2
Ljud: Lokvissla f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV, från f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Ljud: Bromsgnissel, från — — Funktion 6 Funktion f5 Funktion f5
Frontstrålkastare Förarhytt 2 släckta * — — Funktion 1 Funktion f6 Funktion f6
Ljud: Konduktörvissla — — Funktion 7 Funktion f7 Funktion f7
Frontstrålkastare Förarhytt 1 släckta * — — Funktion 8 Funktion f8 Funktion f8
Ljud: Rangervissla — — — Funktion f9 Funktion f9
Ljud: Kompressor — — — Funktion f10 Funktion f10
Ljud: Rälsskarvar — — — Funktion f11 Funktion f11
Ljud: Sandning — — — Funktion f12 Funktion f12
Rangerkörning — — — Funktion f13 Funktion f13
Ljud: Fläktar — — — Funktion f14 Funktion f14
Ljud: Bromsgnissel, från ** — — — Funktion f15 Funktion f15
Varningssignalen (röd) — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
* endast tillsammans med Frontstrålkastare
** endast för “simulatormiljö“ (flyttas ej, mappas ej)

20
Funktioner
• Registrering af driftsarten: automatisk.
• Indstillelige adresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresse ab fabrik: 44
• Mfx-teknologi til Mobile Station / Central Station.
Navn ab fabrik: Re 4/4 II 11310
• Indstillelig kørselsforsinkelse (ABV).
• Indstillelig bremseforsinkelse (ABV).
• Indstillelig maksimalhastighed.
• Indstilling af lokomotivparametrene (adresse, kørsels-/
bremseforsinkelse, maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængig frontbelysning.
• I analogdrift er det kun køre- og lysskiftefunktionerne, der
er tilgængelige.
• World of Operation-modus.
Yderligere bemærkninger om World of Operation-modus
findes i den supplerende vejledning (vedlagt).
Vink om sikkerhed
•
Lokomotivet må kun bruges med et driftssystem (Märklin
AC, Märklin Delta, Märklin Digital eller Märklin Systems),
der er beregnet dertil.
• Anvend kun DC-DC-omformere og transformatorer, der
passer til den lokale netspænding.
• Lokomotivet må ikke forsynes fra mere end én strømkilde
ad gangen.
• Vær under alle omstændigheder opmærksom på de vink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Ved konventionel drift af lokomotivet skal tilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet
74046. Støjdæmpningssættet er ikke egnet til digital drift.
• Modellen må ikke udsættes for direkte sollys, store tempe-
raturudsving eller høj luftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
• Betjeningsvejledning og emballage hører til produktet og
skal derfor gemmes og medfølge, hvis produktet gives
videre til andre.
• For reparation eller reservedele bedes De henvende Dem
til Deres Märklinforhandler.
• Garanti ifølge vedlagte garantibevis.
• Bortskafning: www.maerklin.com/en/imprint.html
