marklin 29486 User manual

Modell der Baureihe Re 486
29486
D
GB FNL
S
DK
PGR HSLO
Bedienungsanleitung
Instruction
Notice d’utilisation
Gebruiksaanwijzing
Instrucciones
Istruzioni di impiego
Bruksanvisningen
Betjeningsvejledningen
Manual de instruções
Εγχειρίδιο
Utasítás
Navodila

2
Inhaltsverzeichnis: Seite
1. Sicherheitshinweise 3
2. Wichtige Hinweise 3
3. Funktionen 3
4. Parameter / Register 15
5. Wartung und Instandhaltung 16
6. Ersatzteile 19
Table of Contents: Page
1. Safety Notes 4
2. Important Notes 4
3. Functions 4
4. Parameter / Register 15
5. Service and maintenance 16
6. Spare Parts 19
Sommaire : Page
1. Remarques importantes sur la sécurité 5
2. Informations importantes 5
3. Fonctionnement 5
4. Paramètre / Registre 15
5. Entretien et maintien 16
6. Pièces de rechange 19
Inhoudsopgave: Pagina
1. Veiligheidsvoorschriften 6
2. Belangrijke aanwijzing 6
3. Functies 6
4. Parameter / Register 15
5. Onderhoud en handhaving 16
6. Onderdelen 19
Indice de contenido: Página
1. Aviso de seguridad 7
2. Notas importantes 7
3. Funciones 7
4. Parámetro / Registro 15
5. El mantenimiento 16
6. Recambios 19
Indice del contenuto: Pagina
1. Avvertenze per la sicurezza 8
2. Avvertenze importanti 8
3. Funzioni 8
4. Parametro / Registro 15
5. Manutenzione ed assistere 16
6. Pezzi di ricambio 19
Innehållsförteckning: Sida
1. Säkerhetsanvisningar 9
2. Vigtig information 9
3. Funktioner 9
4. Parameter / Register 15
5. Underhåll och reparation 16
6. Reservdelar 19
Indholdsfortegnelse: Side
1. Vink om sikkerhed 10
2. Vigtige bemærkninger 10
3. Funktioner 10
4. Parameter / Register 15
5. Service og reparation 16
6. Reservedele 19
Indice: Página
1. Instruções de Segurança 11
2. Informações Gerais 11
3. Função 11
4. Parâmetros / Registo 15
5. Manutenção e reparação 16
6. Peças de substituição 19
IΛίστα περιεχομένων: Σελίδα
1.Υποδείξειςασφάλειας 12
2.ΓενικέςΠληροφορίες 12
3.Λειτουργίες 12
4.Παράμετροι/Καταχώρηση 15
5.ΣυντήρησηκαιΕπισκευή 16
6.Ανταλλακτικά 19
Tartalomjegyzék: Oldal
1.Biztonságielőírások 13
2.Általánosinformációk 13
3.Működés 13
4.Paraméterek/Regiszter 15
5.Karbantartásimunkák 16
6.Pótalkatrészek 19
Kazalo: Stran
1.Varnostnanavodila 14
2.Splošnainformacija 14
3.Funkcija 14
4.Parameter/Register 15
5.Vzdrževanjeinservisiranje 16
6.Nadomestnideli 19
GB
F
NL
D
DK
P
GR
H
SLO
S

3
Schaltbare Funktionen
f0
ABV aus f4
1. Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin Wechselstrom, Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
• Nur Schaltnetzteile verwenden, die Ihrer örtlichen Netzspannung entsprechen.
• Die Lok darf nur aus einer Leistungsquelle versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der Bedienungsanleitung zu Ihrem Betriebssystem.
• Setzen Sie das Modell keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder
hoher Luftfeuchtigkeit aus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
2. Wichtige Hinweise
• Die Bedienungsanleitung ist Bestandteil des Produktes und muss deshalb aufbewahrt sowie bei Wei-
tergabe des Produktes mitgegeben werden.
• Wartung, Instandhaltung und Reparaturen dürfen nur durch Erwachsene durchgeführt werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.
• Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde.
• Entsorgung: www.maerklin.com/en/imprint.html
3. Funktionen des Modells
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adressen: 1 - 255
• Adresse ab Werk: 24
• Name ab Werk: Re 486 503-6 BLS
• Spitzenbeleuchtung, im Digitalbetrieb schaltbar.
• ABV - Veränderbare Anfahr-/Bremsverzögerung.
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter (Adresse, Anfahr-/ Brems-
verzögerung, Höchstgeschwindigkeit): Über Control Unit,
Mobile Station oder Central Station.
I
F0 F4

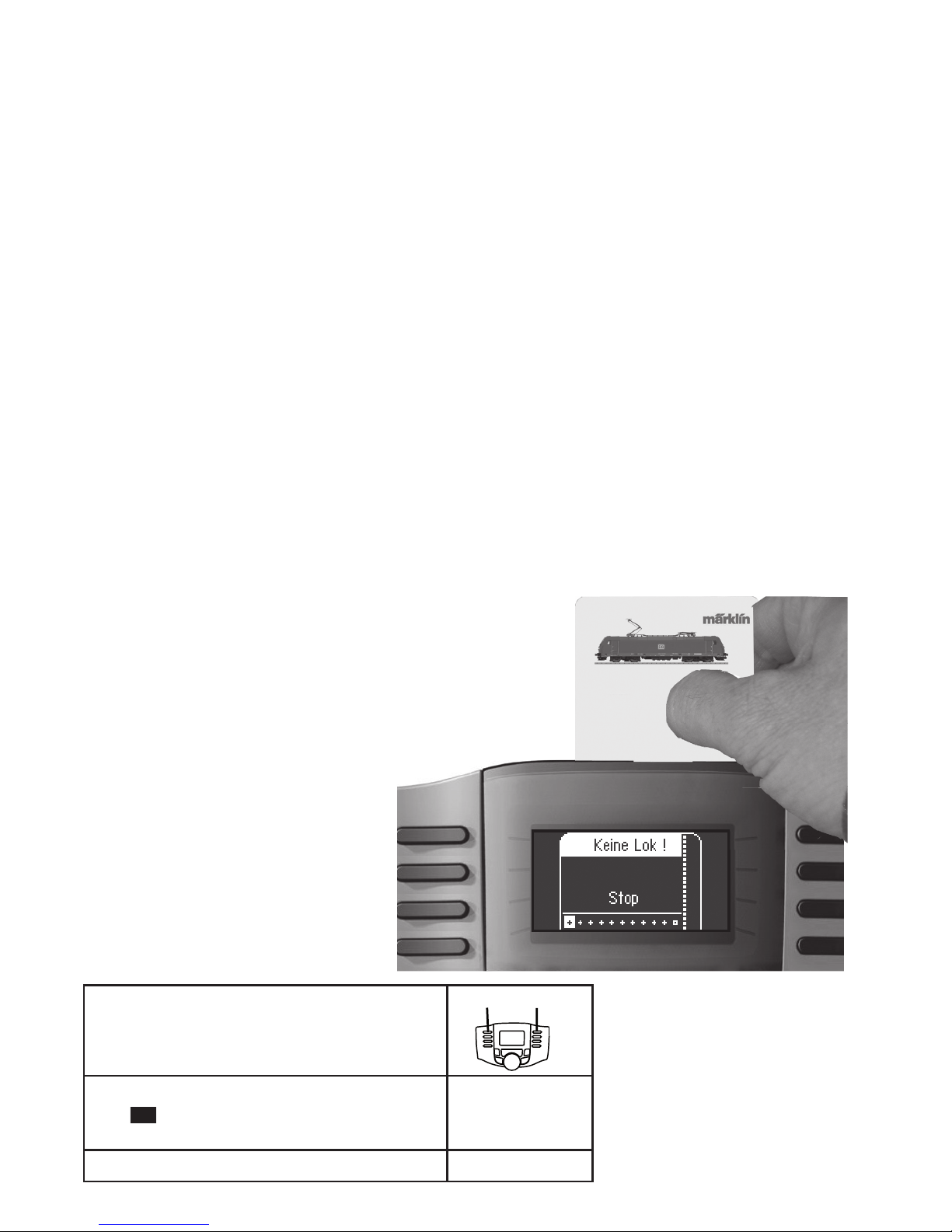

Lokkarte einstecken

4
1. Safety Notes
• This locomotive is to be used only with an operating system designed for it (Märklin AC transformer,
Märklin Delta, Märklin Digital or Märklin Systems).
• Use only switched mode power supply units and transformers that are designed for your local power
system.
• This locomotive must never be supplied with power from more than one power pack.
• Pay close attention to the safety warnings in the instructions for your operating system.
• Do not expose the model to direct sunlight, extreme changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
2. Importantes Notes
• The operating instructions are a component part of the product and must therefore be kept in a safe
place as well as included with the product, if the latter is given to someone else.
• Maintenance, servicing, and repairs may only be done by adults.
• Please see your authorized Märklin dealer for repairs or spare parts.
• The warranty card included with this product speci es the warranty conditions.
• www.maerklin.com/en/imprint.html
3. Functions
• Recognition of the mode of operation: automatic .
• Addresses that can be set: 1 - 255
• Address set at the factory: 24
• Name set at the factory: Re 486 503-6 BLS
• Headlights for the locomotive. They can be turned on and off in digital operation.
• ABV - Adjustable acceleration/braking delay.
• Adjustable maximum speed.
• Setting the locomotive parameters (address, acceleration/bra-
king delay, maximum speed): with the Control Unit,
Mobile Station, Central Station.
Controllable Functions
f0
ABV off f4
I
F0 F4

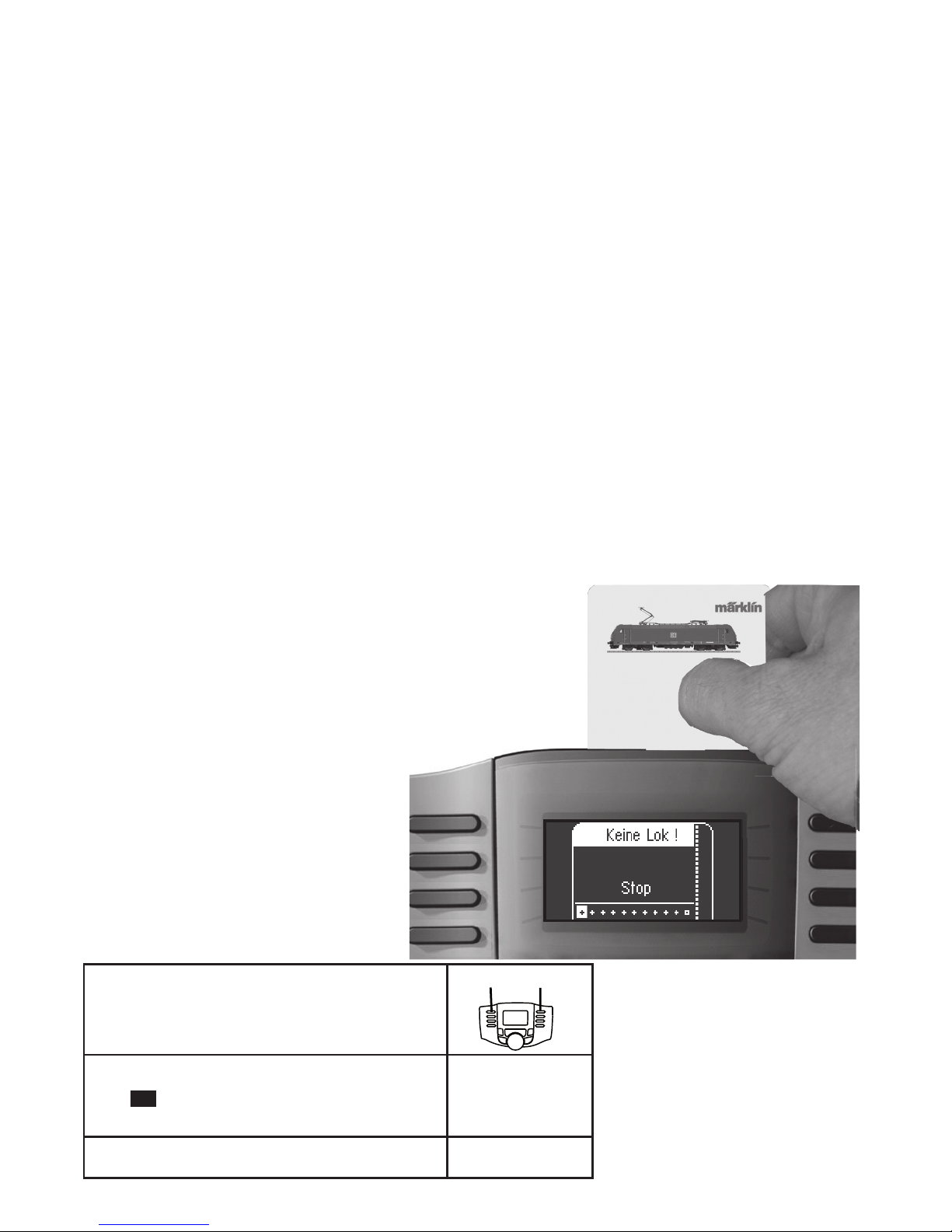

Insert the locomotive card

5
1. Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin AC,
Märklin Delta, Märklin Digital ou Märklin Systems).
• Utiliser uniquement des convertisseurs et transformateurs correspondant à la tension du secteur local.
• La locomotive ne peut être alimentée en courant que par une seule source de courant.
• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi de
votre système d’exploitation.
• Ne pas exposer le modèle à un ensoleillement direct, à de fortes variations de température ou à un
taux d‘humidité important.
• ATTENTION! Pointes et bords coupants lors du fonctionnement du produit.
2. Information importante
• La notice d‘utilisation fait partie intégrante du produit ; elle doit donc être conservée et, le cas échéant,
transmise avec le produit.
• Seules des personnes adultes sont habilitées pour l’entretien, la maintenance et les réparations.
• Pour toute réparation ou remplacement de pièces, adressez-vous à votre détaillant-spécialiste Märklin.
• Garantie légale et garantie contractuelle conformément au certi cat de garantie ci-joint.
• www.maerklin.com/en/imprint.html
3. Fonctionnement
• Détection du mode d’exploitation: automatique.
• Adresses disponibles : 1 - 255
• Adresse encodée en usine : 24
• Nom en codee en usine: Re 486 503-6 BLS
• Feux de signalisation ; feux commutables en exploitation
numérique.
• ABV - Temporisation d’accélération et de freinage réglable.
• Vitesse maximale réglable.
• Réglage des paramètres de la loco (adresse, temporisati-
on accélér.-freinage, vitesse maximale) : via Control Unit,
Mobile Station ou Central Station.
Fonctions commutables
f0
ABV désactivé f4
I
F0 F4

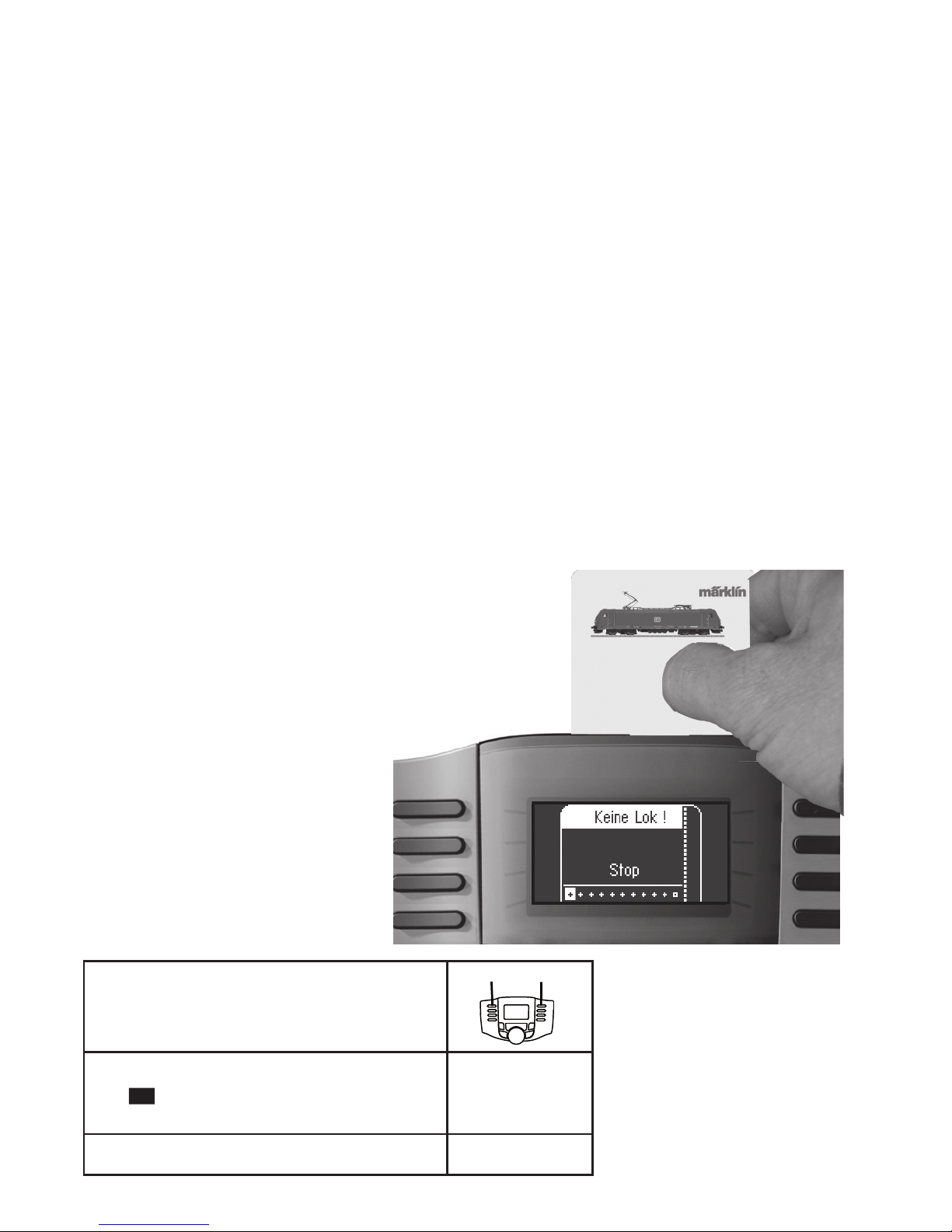

Insérez la carte loco

6
1. Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrijfssysteem (Märklin wisselstroom, Märklin Delta,
Märklin digitaal of Märklin Systems) gebruikt worden.
• Alleen net-adapters en transformatoren gebruiken waarvan de aangegeven netspanning overeenkomt
met de netspanning ter plaatse.
• De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.
• Stel het model niet bloot aan in directe zonnestraling, sterke temperatuurwisselingen of hoge lucht-
vochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
2. Belangrijke aanwijzing
• De gebruiksaanwijzing is een essentieel onderdeel van het product en dient daarom bewaard te wor-
den en bij het overdragen van het product meegegeven te worden.
• Onderhoud, herstellingen en reparaties mogen alleen door volwassenen uitgevoerd worden.
• Voor reparatie of onderdelen kunt u zich tot uw Märklin handelaar wenden.
• Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs.
• www.maerklin.com/en/imprint.html
3. Functies
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbare adressen: 1 - 255
• Vanaf de fabriek ingesteld: 24
• Naam af de fabriek: Re 486 503-6 BLS
• Verlichting is in het digitaalsysteem schakelbaar.
• ABV - instelbare optrek- / afremvertraging (simultaan).
• Instelbare maximumsnelheid.
• Instellen van de locomotiefparameters (adres, optrek- afrem-
vertraging, maximumsnelheid): d.m.v. Control Unit,
Mobile Station of Central Station.
Schakelbare functies
f0
ABV uit f4
I
F0 F4

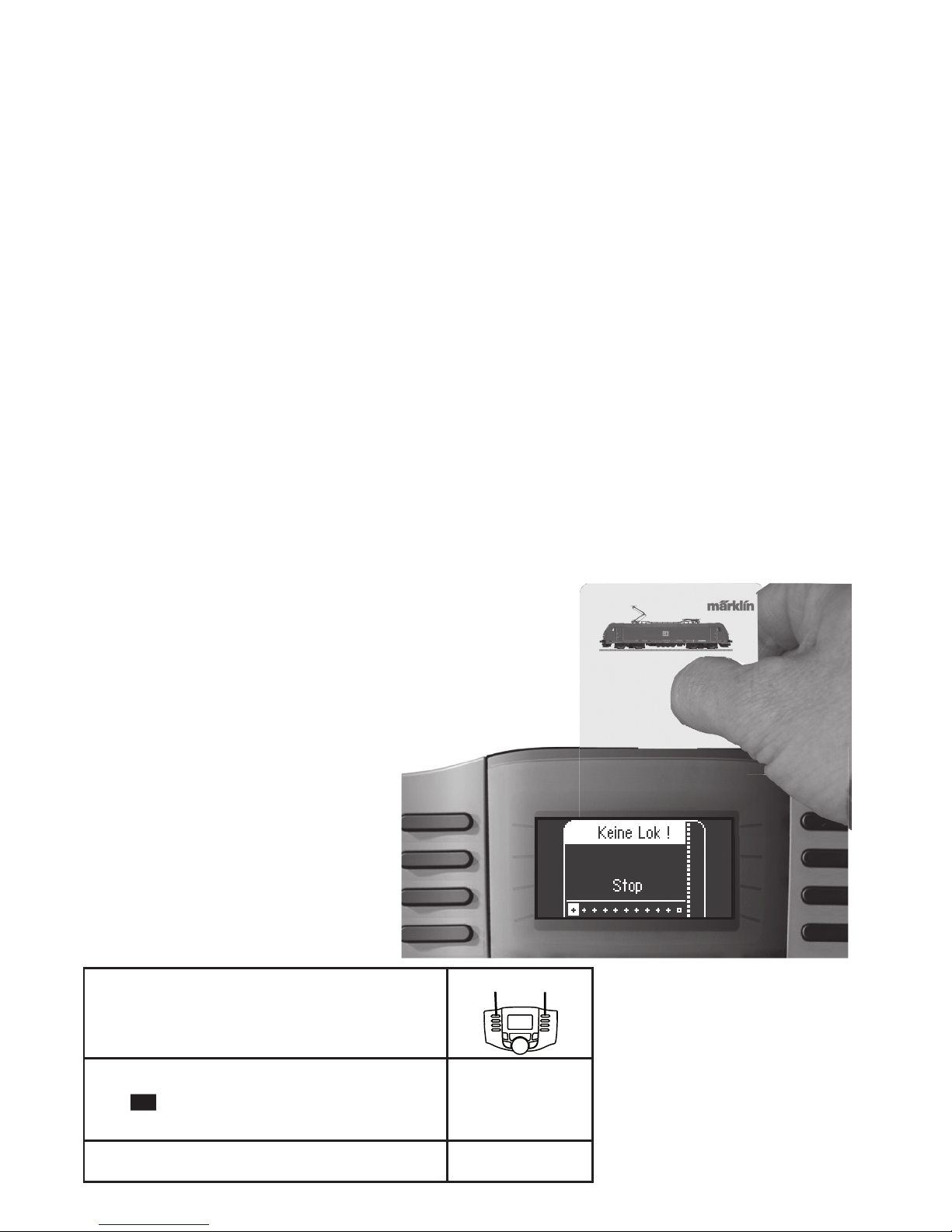

Lockaart er in steken

7
1. Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin corriente alterna
– transformador AC – Märklin Delta – Märklin Digital o Märklin Systems).
• Emplear únicamente fuentes de alimentación conmutadas y transformadores que sean de la tensión de
red local.
• La alimentación de la locomotora deberá realizarse desde una sola fuente de suminitro.
• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su
sistema de funcionamiento.
• No exponer el modelo en miniatura a la radiación solar directa, a oscilaciones fuertes de temperatura
o a una humedad del aire elevada.
• ¡ATENCIÓN! Esquinas y puntas a ladas condicionadas a la función.
2. Notas importantes
• Las instrucciones de empleo forman parte íntegra del producto y, por este motivo, deben conservarse y
entregarse al nuevo usuario, si se transmite el producto a otra persona.
• El mantenimiento, la conservación y las reparaciones deben ser realizadas siempre por adultos.
• Para reparaciones o recambios contacte con su proveedor Märklin especializado.
• Responsabilidad y garantía conforme al documento de garantía que se adjunta.
• www.maerklin.com/en/imprint.html
3. Funciones
• Reconocimiento del sistema: automático.
• Códigos disponibles: 1 - 255
• Código de fábrica: 24
• Nombre de fabrica: Re 486 503-6 BLS
• Faros encendidos. En Digital se pueden encender y apagar.
• ABV - Arranque y frenado variable (simultáneo).
• Velocidad máxima variable.
• Fijar parámetros de la locomotora (código, arranque y frenado,
velocidad máxima): por el Control Unit, Mobile Station o
Central Station.
Funciones posibles
f0
ABV apagado f4
I
F0 F4

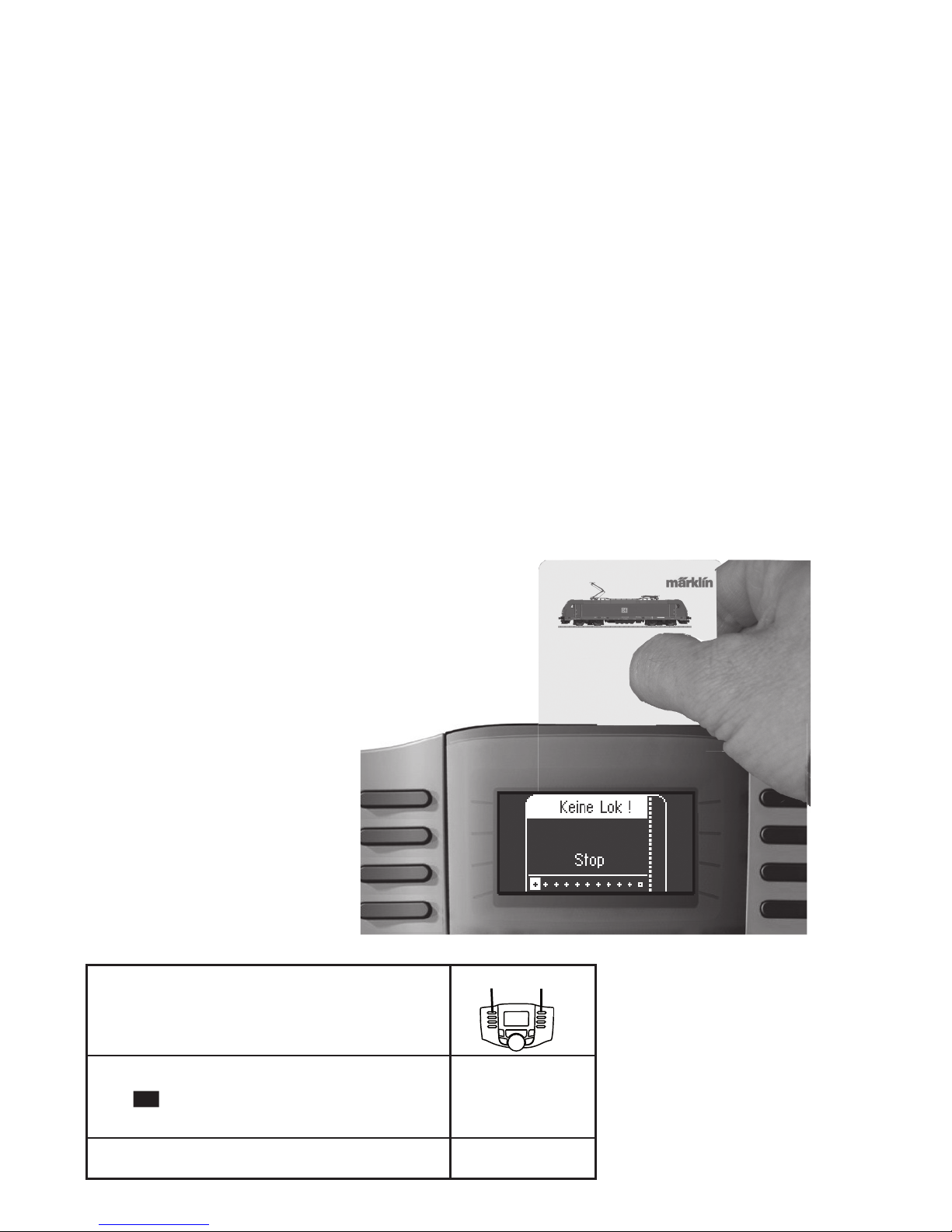

Inserte la tarjeta de locomotora

8
1. Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa
(trasformatore Märklin AC, Märklin Delta, Märklin Digital oppure Märklin Systems).
• Si impieghino solamente alimentatori da rete “switching“ che corrispondono alla Vostra tensione di
rete locale.
• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il
Vostro sistema di funzionamento.
• Non esponete tale modello ad alcun irraggiamento solare diretto, a forti escursioni di temperatura
oppure a elevata umidità dell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono spigolosi.
2. Avvertenze importanti
• Le istruzioni di impiego costituiscono parte integrante del prodotto e devono pertanto venire conser-
vate, nonché consegnate insieme in caso di cessione del prodotto ad altri.
• Manutenzione, tenuta in ef cienza e riparazioni possono venire eseguite soltanto da parte di adulti.
• Per le riparazioni o le parti di ricambio, contrattare il rivenditore Märklin.
• Prestazioni di garanzia e garanzia in conformità all’accluso certi cato di garanzia.
• www.maerklin.com/en/imprint.html
3. Funzioni
• Riconoscimento del tipo di funzionamento:
automatico
• Indirizzi impostabili: 1 - 255
• Indirizzo di fabbrica: 24
• Nome di fabrica: Re 486 503-6 BLS
• Illuminazione, commutabile nel funzionamento. Digital.
• ABV - Ritardo di avviamento/frenatura modi -cabile.
• Velocità massima modi cabile.
• Regolazione dei parametri della locomotiva (indirizzo,
ritardo di avviamento/frenatura, velocità massima): tramite
Control Unit, Mobile Station oppure Central Station.
Funzioni commutabili
f0
ABV spenta f4
I
F0 F4

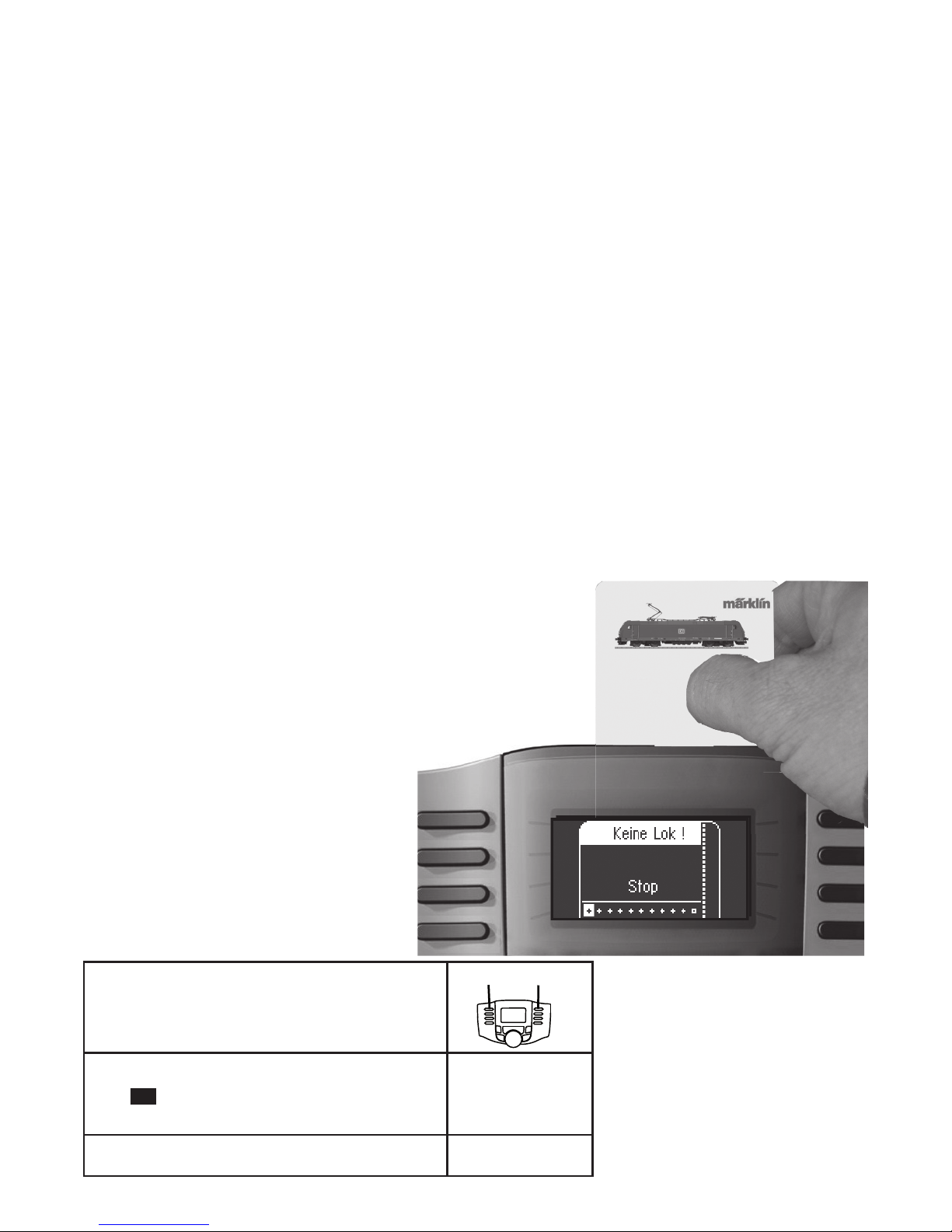

Inserire la scheda di locomotiva

9
1. Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem (Märklin Växelström, Märklin Delta,
Märklin Digital eller Märklin Systems).
• Använd endast nätenhet som är anpassad för er lokala nätspänning.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• När motorvagnens lokdel ska köras med konventionell/analog drift måste anlutningsskenan vara
avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd.
Avstörningsskyddet får inte användas vid digital körning.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.
• Modellen får inte utsättas för direkt solljus, häftiga temperaturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
2. Viktig information
• Bruksanvisningen räknas som en del av produkten och skall alltid medfölja denna vid ägarbyte.
• Underhåll, service och reparationer får endast utföras av vuxna personer.
• Kontakta din Märklinfackhandlare för reparationer och reservdelar.
• Garantivillkor framgår av bifogade garantibevis.
• www.maerklin.com/en/imprint.html
3. Funktioner
• Driftsättet igenkänns automatiskt.
• Inställbara adresser: 1-255
• Adress från tillverkaren: 24
• Namn fran tillverkaren: Re 486 503-6 BLS
• Körriktningsberoende belysning. Kan kopplas in vid digital
drift.
• Omställbar ABV (simultan accelerations-/bromsfördröjning).
• Toppfart kan ändras.
• Inställning av lokparametrar (Adress, acceleration/ broms-
fördröjning, toppfart): Via Control Unit, Mobile Station eller
Central Station.
Ställbara funktioner
f0
ABV från f4
I
F0 F4

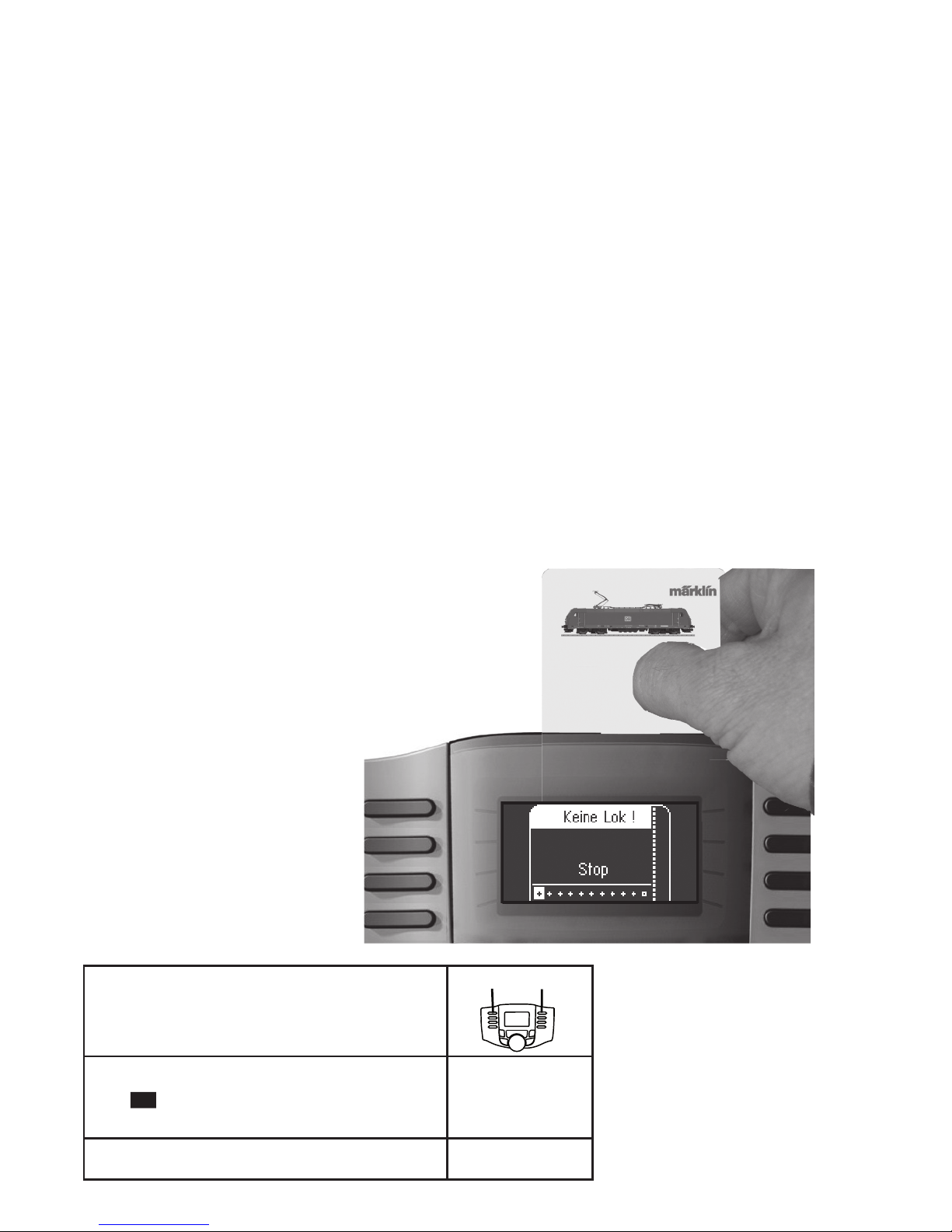

Sättiloketkortet

10
1. Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem (Märklin vekselstrøm, Märklin Delta,
Märklin Digital eller Märklin Systems), der er beregnet dertil.
• Anvend kun DC-DC-omformere, der passer til den lokale netspænding.
• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.
• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som  ndes i brugsanvisningen
for Deres driftssystem.
• Modellen må ikke udsættes for direkte sollys, store temperaturudsving eller høj luftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
2. Vigtige bemærkninger
• Betjeningsvejledning hører til produktet og skal derfor gemmes og medfølge, hvis produktet gives
videre til andre.
• Service, vedligeholdelse og reparationer må kun udføres af voksne.
• For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.
• Garanti ifølge vedlagte garantibevis.
• www.maerklin.com/en/imprint.html
3. Funktion
• Registrering af driftsarten: automatisk.
• Indstillelige adresser: 1 - 255
• Adresse ab fabrik: 24
• Navn ab fabrik: Re 486 503-6 BLS
• Belysning afhængig af køreretning. Kan tændes og slukkes til digitaldrift.
• Indstillelig ABV (kørsels-/bremseforsinkelse, simultant).
• Indstillelig maksimalhastighed.
• Indstilling af lokomotivparametrene (adresse, kørsels-/ bremse-
forsinkelse, maksimalhastighed): Via Control Unit,
Mobile Station eller Central Station.
Styrbare funktioner
f0
ABV fra f4
I
F0 F4
Sæt lokomotivet card

11
1. Instruções de Segurança
• Alocomotivasódevefuncionarcomumsistemadealimentaçãodeenergiaapropriado(Transfor-
madordecorrentealternadaMärklinAC,MärklinDelta,MärklinDigitalouMärklinSystems).
• Utilizarapenasfontesdealimentaçãoquecorrespondamàsuatensãoderedelocal.
• Alocomotivadevesersóalimentadaporumaúnicafontedecorrenteeléctrica.
• Respeitarsempreasinstruçõesdesegurançadomanualdeinstruçõesdoseusistemadealimen-
tação.
• Nãoexponhaomodeloaradiaçãosolardirecta,afortesoscilaçõesdetemperaturaouaelevada
humidadedoar.
• AVISO! Arestasepontasaÿadasrelacionadascomafunção.
2. Informações Gerais
• Omanualdeinstruçõeséparteintegrantedoprodutoedeveserguardado,assimcomoentregue
juntamentecomoprodutoemcasodeentregaaterceiros.
• A manutenção, a conservação e as reparações só devem ser realizadas por adultos.
• Para reparações ou peças sobressalentes dirija-se ao seu vendedor autorizado.
• Garantiadeacordocomocertificadodegarantiafornecido.
• www.maerklin.com/en/imprint.html
3. Função
• Reconhecimentodotipodefuncionamento:automático.
• Endereçosdefiníveis:1 - 255
• Endereçosdefábrica: 24
• Nomedafábrica:Re 486 503-6 BLS
• Osfaróispodemserligadosedesligadosemoperaçãodigital.
• ABV(arranqueetravagemprogressivos,emsimultâneo)
regulável.
• Velocidademáximaajustável.
• Definiçãoelectrónicadosparâmetrosdalocomotivapormeio
deControlUnit,MobileStationouCentralStation.
Funções comutáveis
f0
ABV desligado f4
I
F0 F4
Insiraocartãodelocomotiva

12
1. Υποδείξεις ασφάλειας:
• Ημηχανήπρέπειναχρησιμοποιηθείμονάχασταενδεδειγμέναλειτουργικάσυστήματα(Μετασχη-
ματιστήςεναλασσόμενουρεύματοςMärklinAC,MärklinDelta,MärklinDigital,
ήMärklinSystems).
• Χρησιμοποιείστεμόνοηλεκτρικάεξαρτήματα,ταοποίααντιστοιχούνστοτοπικόδίκτυοτάσης.
• Ημηχανήπρέπεινατροφοδοτηθείμονάχααπόμίαπηγήτροφοδοσίας.
• Προσέξτειδιαίτερατιςυποδείξειςασφάλειαςστιςοδηγίεςχρήσηςσχετικάμετολειτουργικόσας
σύστημα
• Μηνεκθέτετετοπροϊόνσεάμεσοηλιακόφώςκαιακτίνες,ήυψηλέςθερμοκρασιακέςδιακυμάνσεις,
ήυψηλάεπίπεδαατμοσφαιρικήςυγρασίας.
• ΠΡΟΣΟΧΗ!Κοπτικέςακμέςκαισυμβουλές.
2. Γενικές Πληροφορίες
• Oιοδηγίεςχρήσηςαποτελούναναπόσπαστομέροςτουπροϊόντοςκαιπρέπει–ωςεκτούτου-να
φυλαχθούνκαιναπαραμείνουνστηνσυσκευασίαγιατηνπερίπτωσημεταπώλησης.
• Ησυντήρηση,επιδιόρθωσηκαιοιεπισκευέςπρέπειναπραγματοποιούνταιμονάχααπόενήλικες.
• Γιαεπισκευές,ήανταλλακτικά,παρακαλούμεόπωςαποτανθείτεστονεξουσιοδοτημένοαντιπρό-
σωποMärklin.
• Ηεγγύησηδίδεταισύμφωναμετουςόρουςτουεπισυναπτόμενουπιστοποιητικού
• www.maerklin.com/en/imprint.html
3. Λειτουργία:
• Αναγνώρισητουλειτουργικούτύπου:Αυτόματα
• Εισαχθείσεςδιευθύνσειςμε:1 - 255
• διεύθυνση:24
• Εργοστασιακόόνομα:Re 486 503-6 BLS
• Φώτακεφαλής,ταοποίααλλάζουναναλόγωςκατεύθυνσης.
ξεχωριστόπλήκτρολειτουργίαςγιαχρήσησεψηφιακόσύ-
στημα.
• ΜεταβαλλόμενηABV(Αρχικήεκκίνηση/επιβράδυνση,ταυ-
τόχρονα)
• Μεταβαλλόμενητελικήταχύτητα.
• Ηλεκτρονικήρύθμισητωνπαραμέτρωντηςκινητηρίουμονά-
δοςμέσωτων:ControlUnit,MobileStation,ή
CentralStation.
Ελεγχόμενες λειτουργίες
f0
ABVσβηστό f4
I
F0 F4
Τοποθετήστετηνκάρταατμομηχανή

13
1. Biztonsági előírások
• Amozdonytcsakakülönerreacélragyártott,abiztonságoshasználatotelősegítőüzembiztosrendszer-
rel(AC-esMärklintípusúváltóáramútranszformátor,MärklinDelta,MärklinDigitalvagyMärklinSystems)
szabadhasználni.
• Csakahelyihálózatifeszültségnekmegfelelőtápegységgelüzemeltethető.
• Amozdonyüzemeltetéséhezegyidejűlegcsakegyáramforrástszabadhasználni!
• FeltétlenültartsabeazÖnáltalvásároltrendszerhezmellékelthasználatiutasításbiztonsági
előírásait!
• Aterméknelegyennapsugárzásnak,erőshőmérsékletingadozásnakvagymagaslégnedves-
ségnekkitéve.
• FIGYELEM!Rendeltetésbőladódóanélesélekéshegyessarkok.
2. Általános információk
• Ahasználatiutasítástartozékaaterméknek,ezértmegőrzendőésaterméktovábbadásaesetén
csatolandó.
• Akarbantartástésjavítástcsakfelnőttszemélyvégezheti.
• Ajavításimunkálatokelőírásszerintielvégzése,valamintújalkatrészekbeszerzéseügyében,
kérjük,forduljonMärklin-márkakereskedőjéhez.
• Jótállásésgaranciaamellékeltgarancialevélszerint.
• www.maerklin.com/en/imprint.html
3. Működés
• Mindenkoriüzemmódfelismerése:
automatikus.
• Beállíthatócímek:1 - 255
• Modellcím:24
• Neveagyárilagbeállított:Re 486 503-6 BLS
• Ahomlokvilágításdigitálisüzemmódbankapcsolható.
• VáltoztathatóABV(egymássalösszehangoltindulás-ésféke-
zéskésleltetés).
• Szabályozhatólegnagyobbsebesség.
•
AmozdonylegfontosabbparamétereinekbeállításaaControl
Unit,MobileStationvagyCentralStationsegítségével.
Kapcsolható funkciók
f0
ABVkikapcsolva f4
I
F0 F4
Helyezzeamozdonykártyát

14
1 .Varnostna navodila
• Lokomotivosmeteuporabljatisamosprimernimpogonskimsistemom(Märklintransformator
izmeničnegaAC,MärklinDelta,MärklinDigitalaliMärklinSystems).
• Uporabljajtestikalneelekričnepriključke,kisovskladuzlokalnoelektričnoomrežnonapetostjo.
•Oskrbalokomotivesmebitiistočasnorealiziranasamoizenegaviraenergije.
•Nujnoupoštevajtevarnostnenapotkenavodilzauporabovašegapogonskegasistema.
•Izdlekaneizpostavljajtedirektnimsončnimžarkom,velikimtemperaturnimspremembamalivisoki
vlažnosti.
•OPOZORILO!Funkcijskiostrirobovi.
2. Splošna informacija
• Navodilasosestavnidelproizvodainjihjepotrebnoshraniti,obizročitviizdelkajihpredamosku-
pajznjim.
• Samoodrasleosebesmejoizvajativzdrževanje,servisiranjeinpopravilatenaprave.
• Zapopravilaalinadomestnedelese,prosimo,obrnitenasvojegaprodajalcaizdelkovznamke
Märklin.
• Jamstvoingarancijavskladuspriloženimgarancijskimlistom.
• www.maerklin.com/en/imprint.html
3. Funkcija
• Prepoznavanjepogonskeganačina:samodejno .
• Nastavljivinaslovi:1 - 255
• Tovarniškonastavljennaslov:24
• Imenastavljenavtovarni:Re 486 503-6 BLS
• Ornjasvetiljkavdigitalnempovzročjusedapriključiti
• Spremenljiva»ABV«(zakasnitevspeljevanja/zaviranja).
• Nastavljivamaksimalnahitrost.
• NastavitevparametrovlokomotiveelektronskoprekoControl
Unit,MobileStationaliCentralStation.
Preklopne funkcije
f0
ABVizključeno f4
I
F0 F4
Vstavite kartico lokomotiv

15
Parameter • Parameter • Paramètre • Parameter
Parámetro • Parametro • CV (Parameter) • CV (Parameter)
CV (Parâmetros) • CV (Παράμετροι)• CV (Paraméterek)
CV (Parameter)
CV
Wert • Value • Valeur •
Waarde • Valor •
Valore • Värde •
Værdi • Valor • Τιμή•
Értékek •Vrednost
Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress•
Adresse • Endereço • Διεύθυνση • Cím• Naslov
01 01 - 255
ABV 03 01 - 31
Höchstgeschwindigkeit • Maximum speed • Vitesse maximale •
Maximumsneilheid • Velocidad máxima • Velocità massima •
Toppfart • Maksimalhastighed • Velocidade máxima •
Μέγιστη ταχύτητα • Legnagyobb sebesség • Maksimalna hitrost
05 01 - 63
Rückstellen auf Serienwerte • Reset to series value •
Remettre aux valeurs de série • Terugzetten naar serie-instellingen •
Restablecer los valores de serie • Ripristinare sui valori di serie •
Återställa till standardvärden • Tibagestil til serieværdien •
Restabelecer os valores de série • Επαναφορά εργοστασιακών
ρυθμίσεων • Gyári értékekre történő visszaállítás •
Ponastavitev na serijske vrednosti
08 08
4.
Fachhändler, Service-Fachbetriebe bzw. erfahrene Anwender können anhand der Tabelle einzelne Eigen-
schaften der Lokomotive anpassen.
Authorized dealers, service stations, and/or experienced users can adjust individual characteristics of
the locomotive with the help of the table.
Ce tableau permettra aux détaillants et entreprises spécialisés ainsi qu‘aux utilisateurs expérimentés
d’adapter les différentes caractéristiques de la locomotive.
Uw Märklin dealer, het Märklin-Service-Centrum of een ervaren gebruiker kunnen aan de hand van de
tabel de verschillende eigenschappen van de locomotief aanpassen.
Los distribuidores profesionales, las empresas de servicio especializadas o bien los usuarios expertos
pueden adaptar características concretas de la locomotora por medio de la tabla.
I rivenditori specialisti, i laboratori di assistenza specializzati o rispettivamente gli utilizzatori esperti
possono adattare le singole caratteristiche della locomotiva in base alla tabella.
Med hjälp av tabellen kan fackhandeln, serviceverkstäder och erfarna Märklinrallare anpassa och
förändra lokens enskilda egenskaper.
Forhandlere, servicevirksomheder samt erfarne brugere kan tilpasse de enkelte egenskaber på lokomoti-
vet ved hjælp af tabellen.
Distribuidores especializados, especialistas em assistência técnica ou utilizadores experientes podem
ajustar as várias características da locomotiva de acordo com a tabela.
Εξουσιοδοτημένοιαντιπρόσωποι,καταστήματαπαροχήςεξιδεικευμένωνυπηρεσιών,ή/και
πεπειραμένοιχρήστεςμπορούν-βάσειτουπίνακα-ναπροσαρμόσουνμεμονωμένεςιδιότητεςτης
μηχανής.
Amozdonyparamétereiszaküzletek,szervízszaküzemek,illetvegyakorlottfelhasználókáltala
táblázatalapjánbeállíthatók.
Specializiranitrgovci,specializiraniservisniobratioz.izkušeniuporabnikilahkoposamezne
lastnostilokomotiveprilagodijogledenatabelo.

16

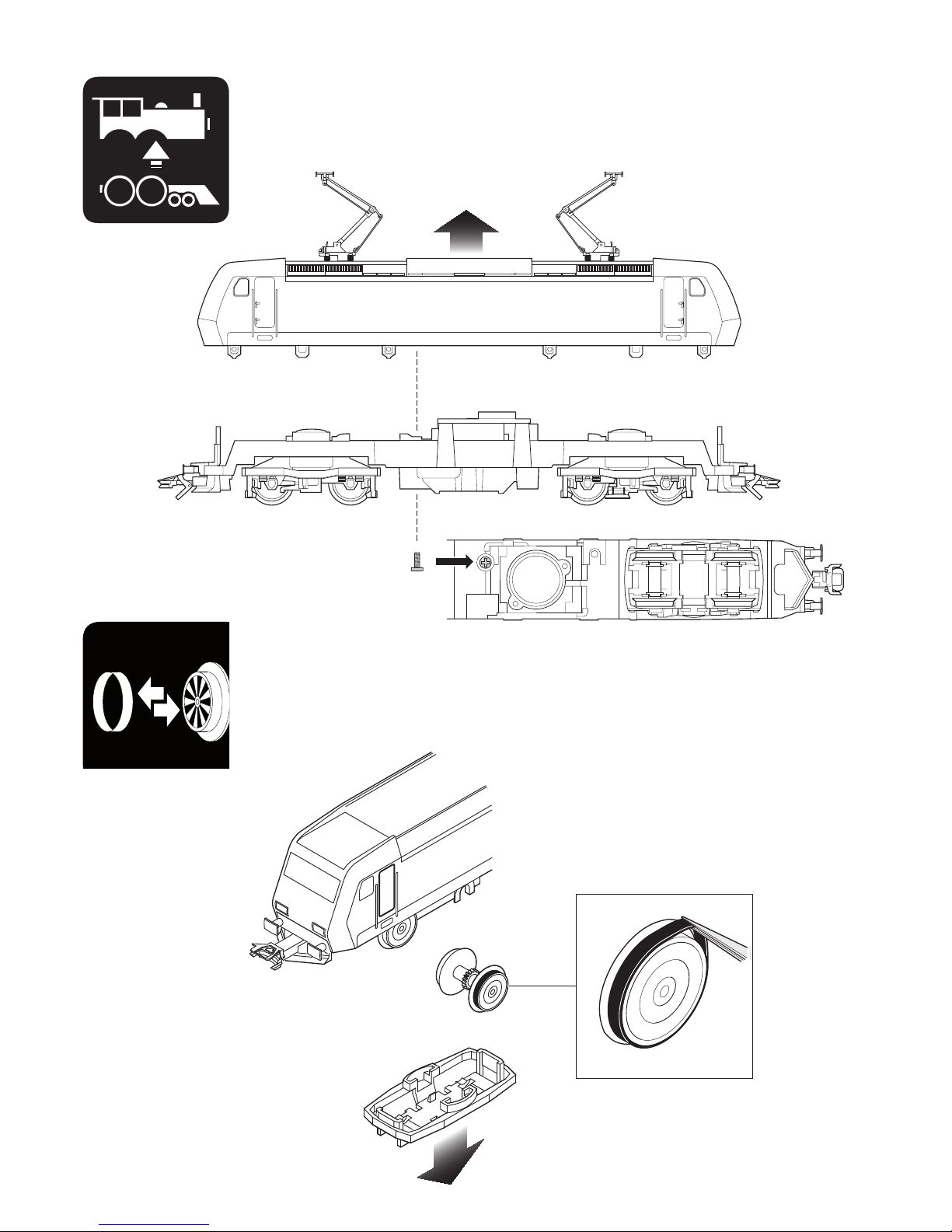

5.

17
5.

18
40h
20h
5.
TRIX 66626

19
Details der Darstellung können von dem Modell abweichen.
6.
Hinweis: Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten. Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer Reparatur im Märklin-Reparatur-Service repariert werden.
6
15
18
17
16 18
19
13
4
4
4
4
8
8
9
9
10
10
12
13
13
13
14
15
22
22
21
21
20
20
11
11
1
1
1
7 5
1
11
2
3
23
1 Dach E229 278 2 Einarm-Stromabnehmer E610 677 3 Einarm-Stromabnehmer E610 678 4 Trägerisolation E408 886 5 Zylinderschraube E785 340 6 Linsenschraube E785 070 7 Isolierscheibe E408 938 8 Pufferbohle E132 922 9 Puffer E203 618 10 Beleuchtungseinheit E610 762 11 Maske E100 557 12 Decoder E610 761 13 Linsenschraube E786 750 14 Motor E408 905 15 Kardanwelle E408 929 16 Antriebseinheit vorne E167 074 17 Antriebseinheit hinten E167 075 18 Haftreifen 7 153 19 Schleifer E206 370 20 Kupplungsschacht E408 947 21 Kupplung E701 630 22 Schienenräumer E408 932

Gebr. Märklin & Cie. GmbH
Stuttgarter Str. 55 - 57
73033 Göppingen
Germany
www.maerklin.com
199301/1013/Ha1Ef
Änderungen vorbehalten
© by Gebr. Märklin & Cie. GmbH
www.maerklin.com/en/imprint.html
Due to different legal requirements regarding electro-magnetic compatibility, this
item may be used in the USA only after separate certication for FCC compliance
and an adjustment if necessary.
Use in the USA without this certication is not permitted and absolves us of any
liability. If you should want such certication to be done, please contact us – also
due to the additional costs incurred for this.
