Modell der V60 608 „Max Bögl“
37617

2
Inhaltsverzeichnis: Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Wartung und Instandhaltung 23
Ersatzteile 30
Table of Contents: Page
Information about the prototype 4
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Service and maintenance 23
Spare Parts 30
Sommaire : Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Entretien et maintien 23
Pièces de rechange 30
Inhoudsopgave: Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Onderhoud en handhaving 23
Onderdelen 30

3
Indice de contenido: Página
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
El mantenimiento 23
Recambios 30
Indice del contenuto: Pagina
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioni 16
Funzioni commutabili 17
Parametro / Registro 22
Manutenzione ed assistere 23
Pezzi di ricambio 30
Innehållsförteckning: Sidan
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter / Register 22
Underhåll och reparation 23
Reservdelar 30
Indholdsfortegnelse: Side
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Service og reparation 23
Reservedele 30

4
Informationen zum Vorbild
Die Baureihe 260/261 der Deutschen Bundesbahn (DB) ist
eine dreiachsige, dieselhydraulische Lokomotive mit Blind-
welle und Kuppelstangen. Sie wurde entwickelt, als Mitte der
1950er-Jahre bei der DB ein spürbarer Mangel an leistungs-
fähigen Rangierlokomotiven bestand. Alle namhaften deut-
schen Lokomotivfabriken waren am Bau und der Entwicklung
der bis 1968 als V 60 bezeichneten Lokomotiven beteiligt.
Die 10,45 m langen Maschinen sind 60 km/h schnell. Als
Antriebsmaschine dient ein 12-Zylinder-Dieselmotor von
Maybach. Zur Senkung der Personalkosten wurden diese Lo-
komotiven 1987 als Kleinloks zur Baureihe 360/361 abgestuft.
Die Lokomotiven der Baureihen 364/365 sind mit einer Funk-
fernsteuerung ausgerüstet. Den unbemannten Betrieb zeigt
an beiden Seiten des Führerstandes eine Signal-Leuchte an.
Information about the prototype
The German Federal Railroad class 260/261 is a three-axle,
diesel-hydraulic locomotive with a jackshaft and side rods. It
was developed because a distinct need for powerful switch
engines arose in the mid 1950s on the DB. All of the famous
German locomotive builders participated in the development
and manufacture of the locomotives classified as V 60 until
1968.
The 10.45 meter /33.96 feet) long locomotives have a maxi-
mum speed of 60 km/h (37 m.p.h.). A 12 cylinder diesel motor
from Maybach serves as the power plant. To reduce labor
costs these locomotives were demoted in 1987 to the clas-
sification small locomotives with the class numbers 360/361.
The classes 364/365 are equipped with remote radio controls.
A signal light on both sides of the engineer’s cab indicates
unmanned operation.

5
Informations concernant la locomotive réelle
La série 260/261 de la Deutsche Bundesbahn est une locomo-
tive Diesel hydraulique à 3 essieux avec arbre secondaire de
renvoi et bielles. Elle fut mise au point au milieu des annóes
1950, la DB manquant cruellement de locomotives de mano-
euvre puissantes. Toutes les usines allemandes de renom
fabriquant des locomotives ont participé à la construction
et à l‘élaboration des locomotives désignées comme V 60
jusqu‘en 1968.
D’une longueur de 10,45 m, elle atteint 60 km/h, entraînée
par un moteur Diesel de 12 cylindres fabriqué par Maybach.
Afin de diminuer les dépenses de personnel, ces locomotives
furent intégrées en 1987 à la série 360/361 comme loco-
tracteurs. Les séries 364/365 sont équípées d’une radioté-
lécommande. Des deux côtés du poste de conduite, un feu de
signal indique le service à vide.
Informatie van het voorbeeld
De serie 260/261 van de Deutsche Bundesbahn is een
drieassige, dieselhydraulische lokomotief met een blinde as
en koppelstangen. Ze werd ontwikkeld omdat bij de DB in het
midden van de jaren vijftig een merkbaar tekort aan krachtige
rangeerlokomotieven bestond. Alle gerenom-meerde Duitse
lokomotieffabrieken waren betrokken bij de bouw en de ont-
wikkeling van de loks die tot 1968 als V 60 aangeduid werden.
De 10,45 m lange machines hebben een maximum snelheid
van 60 km/h; als aandrijfmachine dient een 12-cilinder diesel-
motor van Maybach. Om de personeelskosten te verminderen
werden deze lokomotieven in 1987 tot locomotoren in de
serie 360/361 gedegradeerd. De series 364/365 zijn uitgerust
met radio-afstandsbediening. Het onbemande gebruik van de
loc wordt aan beide zijden van het machinistenhuis met een
seinlamp aangegeven.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebs-
system (Märklin Wechselstrom (AC), Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
•NurSchaltnetzteile/Transformatorenverwenden,dieIhrer
örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgtwerden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdasAn-
schlussgleis entstört werden. Dazu ist das Entstörset 74046
zu verwenden. Für Digitalbetrieb ist das Entstörset nicht
geeignet.
•SetzenSiedasModellkeinerdirektenSonneneinstrahlung,
starken Temperaturschwankungen oder hoher Luftfeuch-
tigkeit aus.
•ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
•DieBedienungsanleitungunddieVerpackungsindBe-
standteile des Produktes und müssen deshalb aufbewahrt,
sowie bei Weitergabe des Produktes mitgegeben werden.
• Wartung,InstandhaltungundReparaturendürfennur
durch Erwachsene durchgeführt werden.
•Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
•GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:60
•Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:V60 608 BÖGL
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
•VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):
über Control Unit, Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
•ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionen zur Verfügung.

7

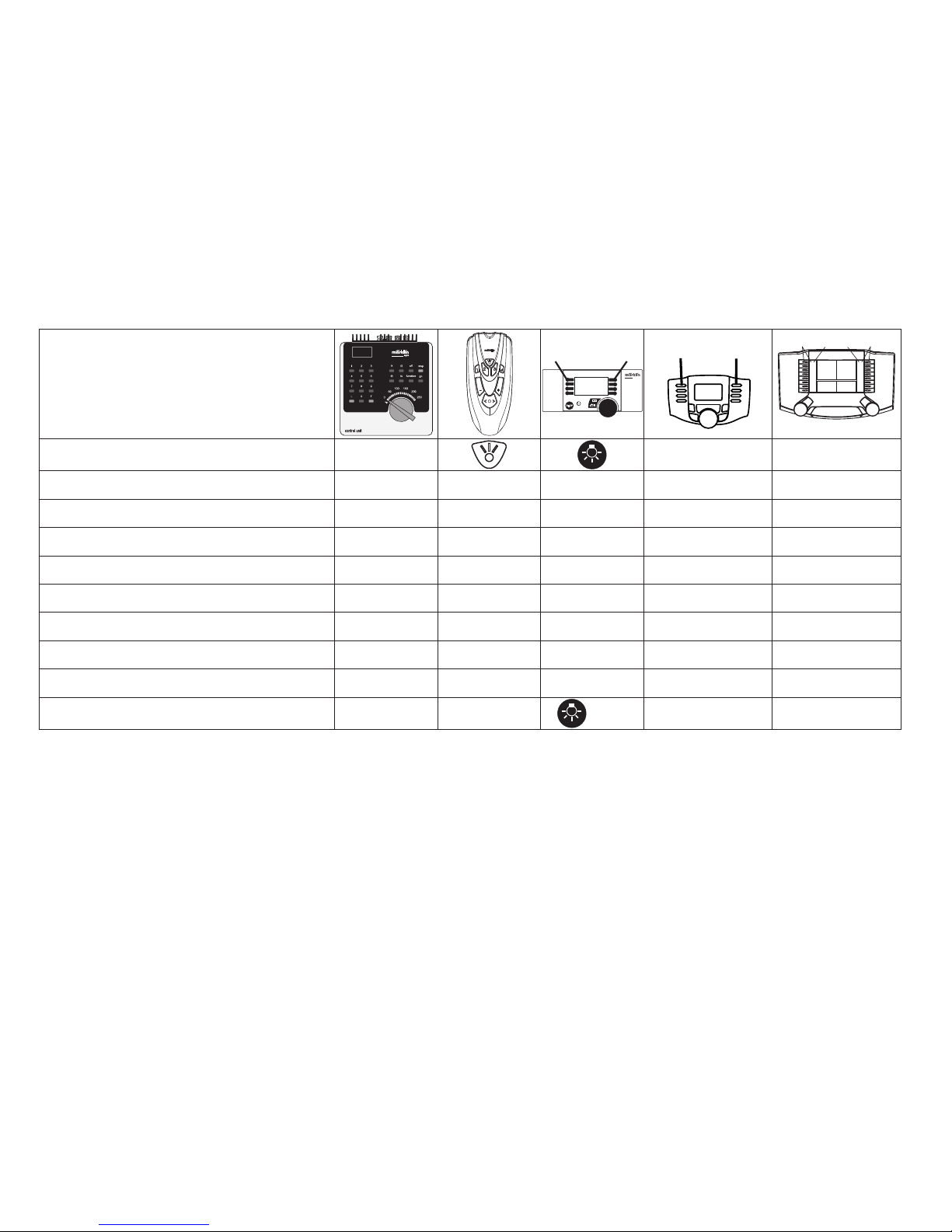

Schaltbare Funktionen
Digital/Systems
Stirnbeleuchtung function/off Funktion f0 Funktion f0
Telex-Kupplung vorne f1 Funktion 1 Funktion 6 Funktion f1 Funktion f1
Geräusch:Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Geräusch:Signalhorn f3 Funktion 3 Funktion 5 Funktion f3 Funktion f3
Telex-Kupplung hinten f4 Funktion 4 Funktion 3 Funktion f4 Funktion f4
ABV, aus — — Funktion 4 Funktion f5 Funktion f5
Stirnbeleuchtung Führerstand 2 aus — — Funktion 1 Funktion f6 Funktion f6
Geräusch:Bremsenquietschenaus — — Funktion 7 Funktion f7 Funktion f7
Stirnbeleuchtung Führerstand 1 aus — — Funktion 8 Funktion f8 Funktion f8
Rangierlicht doppel A — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

8
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653
• Addresssetatthefactory:60
•MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:V60 608 BÖGL
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
•Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,acceleration/
brakingdelay,maximumspeed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
•Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
Safety Notes
•Thislocomotiveistobeusedonlywithanoperatingsystem
designed for it (Märklin AC, Märklin Delta, Märklin Digital
or Märklin Systems).
•Useonlyswitchedmodepowersupplyunitsandtransform-
ers that are designed for your local power system.
•Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
•Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
•Donotexposethemodeltodirectsunlight,extremechan-
ges in temperature, or high humidity.
•WARNING! Sharp edges and points required for operation.
Important Notes
•Theoperatinginstructionsandthepackagingareacompo-
nent part of the product and must therefore be kept as well
as transferred along with the product to others.
• Maintenance,servicing,andrepairsmayonlybedoneby
adults.
•PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspeciesthe
warranty conditions.
•Disposing:www.maerklin.com/en/imprint.html

9
Controllable Functions
Digital/Systems
Headlights function/off Function f0 Function f0
Front Telex coupler f1 Function 1 Function 6 Function f1 Function f1
Soundeffect:Operatingsounds f2 Function 2 Function 2 Function f2 Function f2
Soundeffect:Horn f3 Function 3 Function 5 Function f3 Function f3
Rear Telex coupler f4 Function 4 Function 3 Function f4 Function f4
ABV, off — — Function 4 Function f5 Function f5
Headlights at engineer´s cab 2 off — — Function 1 Function f6 Function f6
Soundeffect:Squealingbrakesoff — — Function 7 Function f7 Function f7
Headlights at engineer´s cab 1 off — — Function 8 Function f8 Function f8
Double A switching light — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

10
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avec
un système d’exploitation adéquat (Märklin AC,
Märklin Delta, Märklin Digital ou Märklin Systems).
•Utiliseruniquementdesconvertisseursettransformateurs
correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconvention-
nel,lavoiederaccordementdoitêtredéparasitée.Acet
effet, utiliser le set de déparasitage réf. 74046. Le set de
déparasitage ne convient pas pour l’exploitation en mode
numérique.
•Nepasexposerlemodèleàunensoleillementdirect,àde
fortes variations de température ou à un taux d‘humidité
important.
•ATTENTION! Pointes et bords coupants lors du fonctionne-
ment du produit.
Information importante
•Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant, transmis avec le produit.
• Seulesdespersonnesadultessonthabilitéespourl’entre-
tien, la maintenance et les réparations.
•Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantie légale et garantie contractuelle conformément au
certificat de garantie ci-joint.
•Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:60
•TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:V60 608 BÖGL
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
•Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):
via Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensdemarche.
•Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont dispo-
nibles.

11
Fonctions commutables
Digital/Systems
Fanal function/off Fonction f0 Fonction f0
Attelage Telex à l’avant f1 Fonction 1 Fonction 6 Fonction f1 Fonction f1
Bruitage:Bruitd’exploitation f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2
Bruitage:trompe,signal f3 Fonction 3 Fonction 5 Fonction f3 Fonction f3
Attelage Telex à l’arrière f4 Fonction 4 Fonction 3 Fonction f4 Fonction f4
ABV, désactivé — — Fonction 4 Fonction f5 Fonction f5
Fanal de la cabine de conduite 2 éteint — — Fonction 1 Fonction f6 Fonction f6
Bruitage:Grincementdefreinsdésactivé — — Fonction 7 Fonction f7 Fonction f7
Fanal de la cabine de conduite 1 éteint — — Fonction 8 Fonction f8 Fonction f8
Feu de manœuvre double A — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

12
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:60
•Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:V60 608 BÖGL
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
•Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/
afremvertraging,maximumsnelheid):
d.m.v. Control Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
•Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
Veiligheidsvoorschriften
•Delocmagalleenmeteendaarvoorbestemdbedrijfssys-
teem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
•Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met de
netspanning ter plaatse.
• Delocmagnietvanuitmeerdaneenstroomvoorziening
gelijktijdig gevoed worden.
•Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientdeaansluit-
rail te worden ontstoort. Hiervoor dient men de ontstoor-
set 74046 te gebruiken. Voor het digitale bedrijf is deze
ontstoor-set niet geschikt.
•Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
•OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
•Degebruiksaanwijzingendeverpakkingzijneenbestand-
deel van het product en dienen derhalve bewaard en
meegeleverd te worden bij het doorgeven van het product.
• Onderhoud,herstellingenenreparatiesmogenalleendoor
volwassenen uitgevoerd worden.
•VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• Vrijwaring en garantie overeenkomstig het bijgevoegde
garantiebewijs.
•Afdanken:www.maerklin.com/en/imprint.html

13
Schakelbare functies
Digital/Systems
Frontverlichting function/off Functie f0 Functie f0
Telex-koppeling voor f1 Functie 1 Functie 6 Functie f1 Functie f1
Geluid:bedrijfsgeluiden f2 Functie 2 Functie 2 Functie f2 Functie f2
Geluid:signaalhoorn f3 Functie 3 Functie 5 Functie f3 Functie f3
Telex-koppeling achter f4 Functie 4 Functie 3 Functie f4 Functie f4
ABV, uit — — Functie 4 Functie f5 Functie f5
Frontverlichting Cabine 2 uit — — Functie 1 Functie f6 Functie f6
Geluid:piependeremmenuit — — Functie 7 Functie f7 Functie f7
Frontverlichting Cabine 1 uit — — Functie 8 Functie f8 Functie f8
Rangeerlicht dubbel A — — + f1 + f8 f0 + f6 + f8 f0+f6+f8
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

14
Aviso de seguridad
•Lalocomotorasolamentedebefuncionarenunsistema
de corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
•Emplearúnicamentefuentesdealimentaciónconmutadasy
transformadores que sean de la tensión de red local.
•Laalimentacióndelalocomotoradeberárealizarsedesde
una sola fuente de suminitro.
•
Observe bajo todos los conceptos, las medidas de seguridad
indicadas en las instrucciones de su sistema de funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotora
deben suprimirse las interferencias en la vía de conexión de
la alimentación. Para ello debe emplearse el set supresor de
interferencias 74046. El set supresor de interferencias no es
adecuado para el funcionamiento en modo digital.
•Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
•¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a la
función.
Notas importantes
•Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Elmantenimiento,laconservaciónylasreparaciones
deben ser realizadas siempre por adultos.
•Parareparacionesorecambioscontacteconsuproveedor
Märklin especializado.
• Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
•Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:60
•TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:V60 608 BÖGL
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
•Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,
arranqueyfrenado,velocidadmáxima):
por el Control Unit, Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
•Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdetracciónydealternanciade
luces.

15
Funciones posibles
Digital/Systems
Faros frontales function/off Función f0 Función f0
Enganche Telex adelante f1 Función 1 Función 6 Función f1 Función f1
Ruido:Ruidodeexplotación f2 Función 2 Función 2 Función f2 Función f2
Ruido:Bocinadeaviso f3 Función 3 Función 5 Función f3 Función f3
Enganche Telex atrás f4 Función 4 Función 3 Función f4 Función f4
ABV, apagado — — Función 4 Función f5 Función f5
Faros frontales a la cabina 2 de enganche — — Función 1 Función f6 Función f6
Ruido:Desconectarchirridodelosfrenos — — Función 7 Función f7 Función f7
Faros frontales a la cabina 1 de enganche — — Función 8 Función f8 Función f8
Luces de maniobra doble A — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

16
• Prestazionidigaranziaegaranziainconformitàall’accluso
certificato di garanzia.
•Smaltimento:www.maerklin.com/en/imprint.html
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:60
•TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:V60 608 BÖGL
• Ritardodiavviamentomodicabile(ABV).
• Ritardodifrenaturamodicabile(ABV).
•Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,
ritardodiavviamento/frenatura,velocitàmassima):tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
•Nelfunzionamentoanalogicosihannoadisposizionesola-
mente le funzioni di marcia e di commutazione dei fanali.
Avvertenze per la sicurezza
•Talelocomotivadeveessereimpiegatasoltantoconun
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
•Impiegaresoltantoalimentatori“switching“etrasformatori
che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
•Vogliateprestareassolutamenteattenzionealleavvertenze
di sicurezza nelle istruzioni di impiego per il Vostro sistema
di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodi
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
•Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
•AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
Avvertenze importanti
•Leistruzionidiimpiegoel‘imballagiocostituisconouncom-
ponente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
• Manutenzione,tenutainefcienzaeriparazionipossono
venire eseguite soltanto da parte di adulti.
•Perleriparazioniolepartidiricambio,contrattareilriven-
ditore Märklin.

17
Funzioni commutabili
Digital/Systems
Illuminazione di testa function/off Funzione f0 Funzione f0
Gancio Telex anteriore f1 Funzione 1 Funzione 6 Funzione f1 Funzione f1
Rumore:rumoridiesercizio f2 Funzione 2 Funzione 2 Funzione f2 Funzione f2
Rumore:trombadisegnalazione f3 Funzione 3 Funzione 5 Funzione f3 Funzione f3
Gancio Telex posteriore f4 Funzione 4 Funzione 3 Funzione f4 Funzione f4
ABV, spento — — Funzione 4 Funzione f5 Funzione f5
Illuminazione di testa della cabina 2 spento — — Funzione 1 Funzione f6 Funzione f6
Rumore:stridoredeifreniescluso — — Funzione 7 Funzione f7 Funzione f7
Illuminazione di testa della cabina 1 spento — — Funzione 8 Funzione f8 Funzione f8
Fanale di manovra a doppia A — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

18
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:60
•Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:V60 608 BÖGL
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
•Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/broms-
fördröjning,toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoendefrontbelysning.
•Vidanalogkörningärendastdenautomatiskaljusväxlings-
funktionen tillgänglig.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
•Användendastnätadaptrarochtransformatoreranpas-
sade för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analog drift måste anlutningsskenan vara avstörd. Till detta
använder man anslutningsgarnityr 74046 med avstörning
och överbelastningsskydd. Avstörningsskyddet får inte
användas vid digital körning.
•Modellenfårinteutsättasfördirektsolljus,häftigatempe-
raturväxlingar eller hög luftfuktighet.
•VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
•Bruksanvisningenochförpackningenärendelavproduk-
ten och måste därför sparas och alltid medfölja produkten.
• Underhåll,serviceochreparationerfårendastutförasav
vuxna personer.
•KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• Garantivillkorframgåravbifogadegarantibevis.
•Hanteringsomavfall:www.maerklin.com/en/imprint.html

19
Kopplingsbara funktioner
Digital/Systems
Frontstrålkastare function/off Funktion f0 Funktion f0
Telex-koppel fram f1 Funktion 1 Funktion 6 Funktion f1 Funktion f1
Ljud:Trakljud f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Ljud:Signalhorn f3 Funktion 3 Funktion 5 Funktion f3 Funktion f3
Telex-koppel bak f4 Funktion 4 Funktion 3 Funktion f4 Funktion f4
ABV, från — — Funktion 4 Funktion f5 Funktion f5
Frontstrålkastare Förarhytt 2 från — — Funktion 1 Funktion f6 Funktion f6
Ljud:Bromsgnissel,från — — Funktion 7 Funktion f7 Funktion f7
Frontstrålkastare Förarhytt 1 från — — Funktion 8 Funktion f8 Funktion f8
Rangerljus dubbel A — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

20
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseabfabrik:60
•Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:V60 608 BÖGL
• Indstilleligkørselsforsinkelse(ABV).
• Indstilleligbremseforsinkelse(ABV).
•Indstilleligmaksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
•Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,der
er tilgængelige.
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems), der er beregnet dertil.
•AnvendkunDC-DC-omformereogtransformatorer,derpas-
ser til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
•Værunderalleomstændighederopmærksompådevinkom
sikkerhed, som findes i brugsanvisningen for Deres drifts-
system.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet
74046.Støjdæmpningssætteterikkeegnettildigitaldrift.
•Modellenmåikkeudsættesfordirektesollys,storetempera-
turudsvingellerhøjluftfugtighed.
•ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
•Betjeningsvejledningogemballagehørertilproduktetog
skalderforgemmesogmedfølge,hvisproduktetgivesvidere
til andre.
• Service,vedligeholdelseogreparationermåkunudføresaf
voksne.
•ForreparationellerreservedelebedesDehenvendeDem
til Deres Märklinforhandler.
• Garantiifølgevedlagtegarantibevis.
•Bortskafning:www.maerklin.com/en/imprint.html
