PROGUARD800™SERIES
RP835 REPEATER AND
PK836 PROGRAMMING KEYPAD

RP835 & PK836 2
SAFETY WARNINGS
• To prevent short circuits, this product should only be used inside and only in dry
spaces. Do not expose the components to rain or moisture. Do not use the product
close to a bath, swimming pool etc.
• Do not expose the components of your systems to extremely high temperatures
or bright light sources.
• In case of improper usage or if you have altered and repaired the product
yourself, all guarantees expire. Marmitek does not accept responsibility in the case
of improper usage of the product or when the product is used for purposes other
than specified. Marmitek does not accept responsibility for additional damage other
than covered by the legal product responsibility.
• This product is not a toy. Keep out of reach of children.
• The product should only be repaired or serviced by a qualified repairman.
• Keep batteries out of the reach of children. Dispose of batteries as chemical
waste. Never use old and new batteries or different types of batteries together.
Remove the batteries when you are not using the system for a longer period of
time. Check the polarity (+/-) of the batteries when inserting them in the product.
Wrong positioning can cause an explosion.
• Only connect the adapter to the mains after checking whether the mains voltage
is the same as the values on the identification tags. Never connect an adapter
when it is damaged. In that case, contact your supplier.
INTRODUCTION
The RP835 wireless repeater is a part of the Marmitek ProGuard800 series, and
operates together with the ProGuard800 alarm system. When you wish to know
more about the complete system, its possibilities and its settings, then you can
check out the installation manual or visit www.intellihome.be . Up to four repeaters
can be registered to the control panel with 32 transmitters registered to each
repeater. The repeater is powered by either 9VAC or 12VDC with a 6V
rechargeable backup battery pack. Registration and maintenance tests are
performed using a plug-in LCD Programming Keypad (PK836) that provides a
comprehensive interface to the repeater.
Fi
g
ure 1: T
yp
ical Sin
g
le Re
p
eater

3 © MARMITEK
INSTALLATION
1. Register all wireless devices to the ProGuard800 control panel as explained in
the ProGuard800 installation manual.
2. On the control panel, define the detection devices that are intended to transmit
via the repeater as follows:
•From the Programming menu, select Devices, Zones [911].
•Select the zone you want to program (1-32).
•From the zone’s sub-menu, select Repeater [#9].
•Select “Use Repeater”.
Note: It is not necessary to define, at the control panel, the keypads and
keyfobs that are registered to the repeater.
3. Open the RP835’s plastic housing. To do so, remove the two cover screws
and lift the front cover away from the base.
4. Connect the antenna provided to the antenna connector.
5. Connect the backup battery pack to the Battery connector.
6. Connect a 9VAC or 12VDC transformer to the Power Input terminal block
(polarity is not important).
7. All registration and test functions, described in the following sections, are
performed from the LCD Programming Keypad (PK836) shown in Figure 3.
Antenna
Connecto
r
Programming
Ke
yp
ad
(
PK836
)
Lowe
r
Mounting
Hole
Lower
Mounting
Hole
LED Indicato
r
Receive
r
Tamper
Switch
AC Powe
r
Protection Fuse
Uppe
r
Mounting
Hole
Transmitte
r
Flash
Programming
Power Inpu
t
Terminals
Wiring
Hole
Backup
Battery Pack
Batter
y
Connecto
r

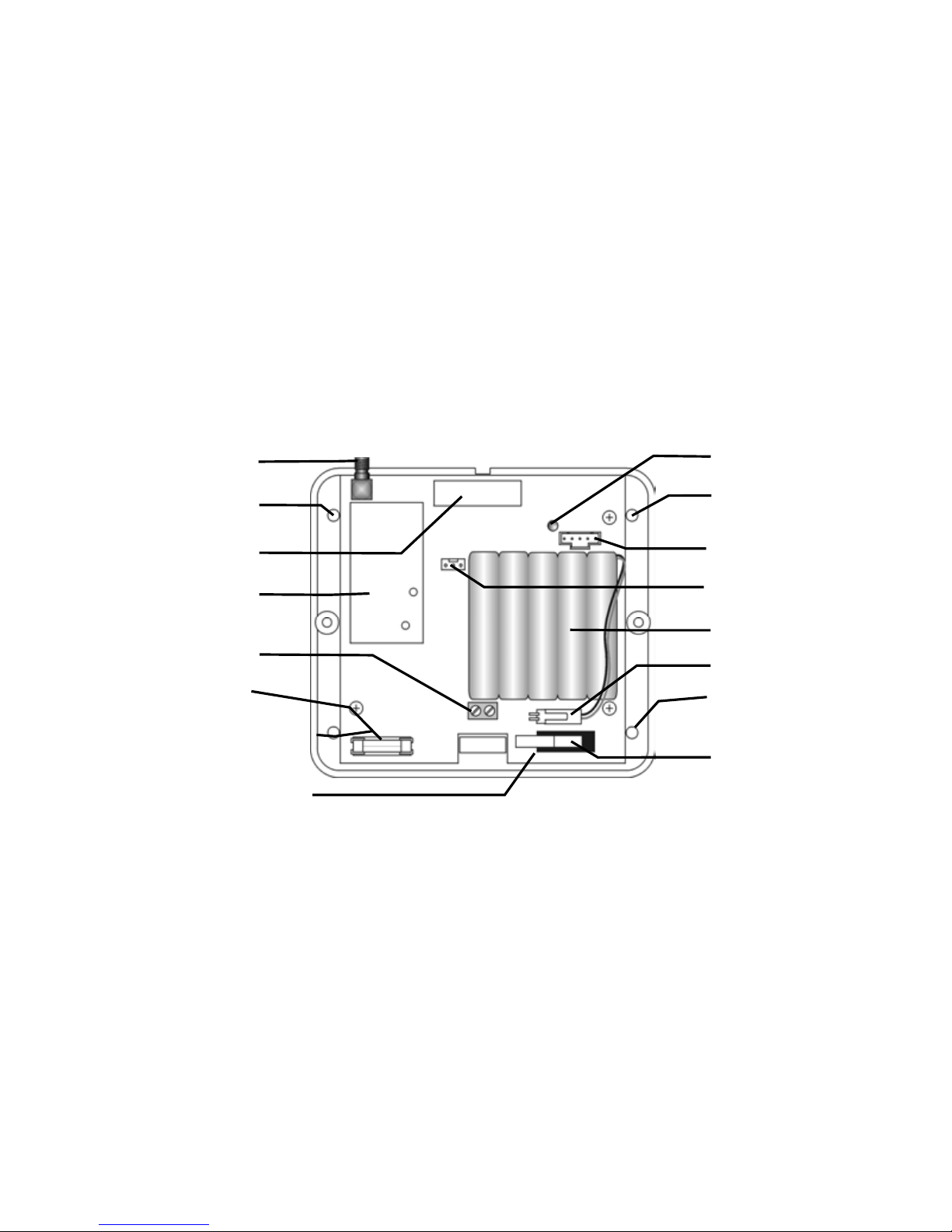

Figure 2: RP835 (cover removed)

RP835 & PK836 4
Connect the Programming Keypad (PK836) to the Programming Keypad
(PK836) connector.
Note: The Programming Keypad (PK836) is not able to operate on battery
power only.
8. Test the repeater from the required mounting location before permanently
mounting the unit.
9. Mount the base to the wall using four screws and replace the front cover.
When the tamper switch is open, the bi-
color LED provides indication regarding
repeater transmission and reception as
an aid during the installation procedure
– see Table 1. When the tamper switch
is closed, the bi-color LED provides
indication regarding power status – see
Table 2.
REGISTERING THE REPEATER TO
THE CONTROL PANEL
For the control panel to recognize the repeater, you
must register the repeater to the control panel.
To register the repeater to the control panel:
1. Set the control panel to Registration mode
as follows:
•From the Programming menu, select
Devices, Repeaters [914].
•Select the repeater you want to register
(1-4).
•From the repeater’s sub-menu, select
Register [#1].
2. Send two Status transmissions from the
repeater as follows:
•On the Programming Keypad (PK836),
press until 5. STS Transmit appears on
the display.
•Press 9.
•Press 9again.
LED Indication Description
Flashing Green Signal Reception
Flashing Red Signal Transmission
Table 1: LED Indication (Tamper Open)
LED Indication Description
Steady Green AC & Battery OK
Flashing Red AC Loss
Flashing Orange Low Battery
Table 2: LED Indication (Tamper Closed)
Figure 3: LCD rogramming
Keypad (PK836)

5 © MARMITEK
3. Confirm registration to the control panel as follows:
•When Save? appears on the control panel’s LCD display,
press 9.
REGISTERING TRANSMITTERS TO THE REPEATER
You can register up to 32 transmitters to the RP835
repeater.
Note: Do not register the same transmitter to more
than one repeater.
To register transmitters to the repeater:
1. On the LCD Programming Keypad (PK836), press
until 4. TX Register appears on the display.
2. Press 9; New Device appears on the display.
3. Press 9again; Transmit 1 appears on the
display.
4. Send two transmissions from the device you want
to register.
5. When the transmitter number and Save? appear
on the display, press 9to confirm registration.
Note: The RP835 repeater automatically allocates a transmitter number
to each newly registered device. Write this number and the zone number
on the sticker provided with the sensor and stick it inside the
transmitter’s cover for future reference.
6. After you have confirmed registration, the display returns to New Device.
Press 9to register another device or 8to exit Registration mode.
DELETING REGISTERED TRANSMITTERS
To delete transmitters from the repeater’s register:
1. On the LCD Programming Keypad (PK836), press
until 3. TX Delete appears on the display.
2. Press 9; the first transmitter in the list appears on
the display.
3. Use the arrow navigation keys (/) to scroll to
the transmitter you want to delete.
4. Press 9to select the transmitter.
5. Press 9again for confirmation; the transmitter is
deleted.
6. Select another transmitter to delete or press 8to
exit.

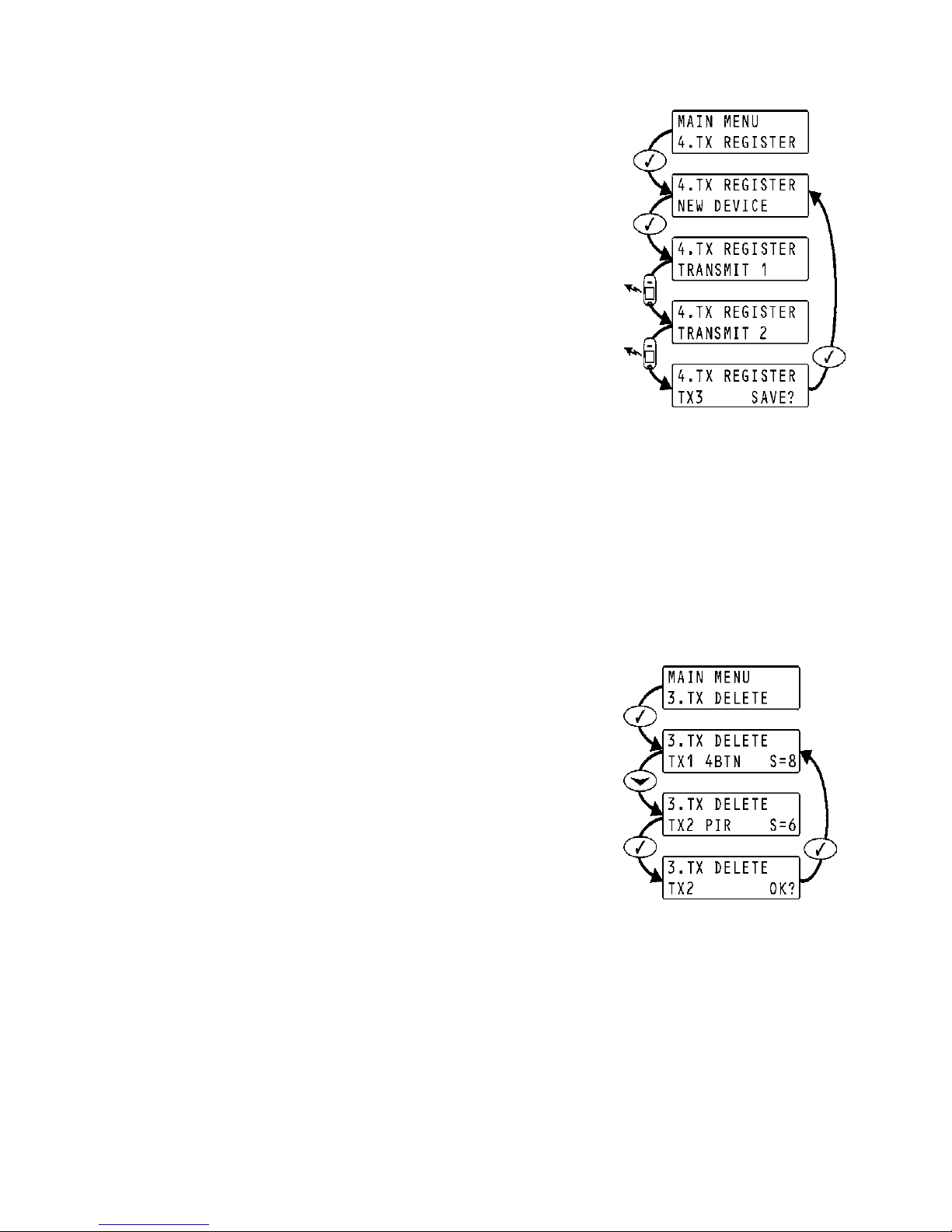

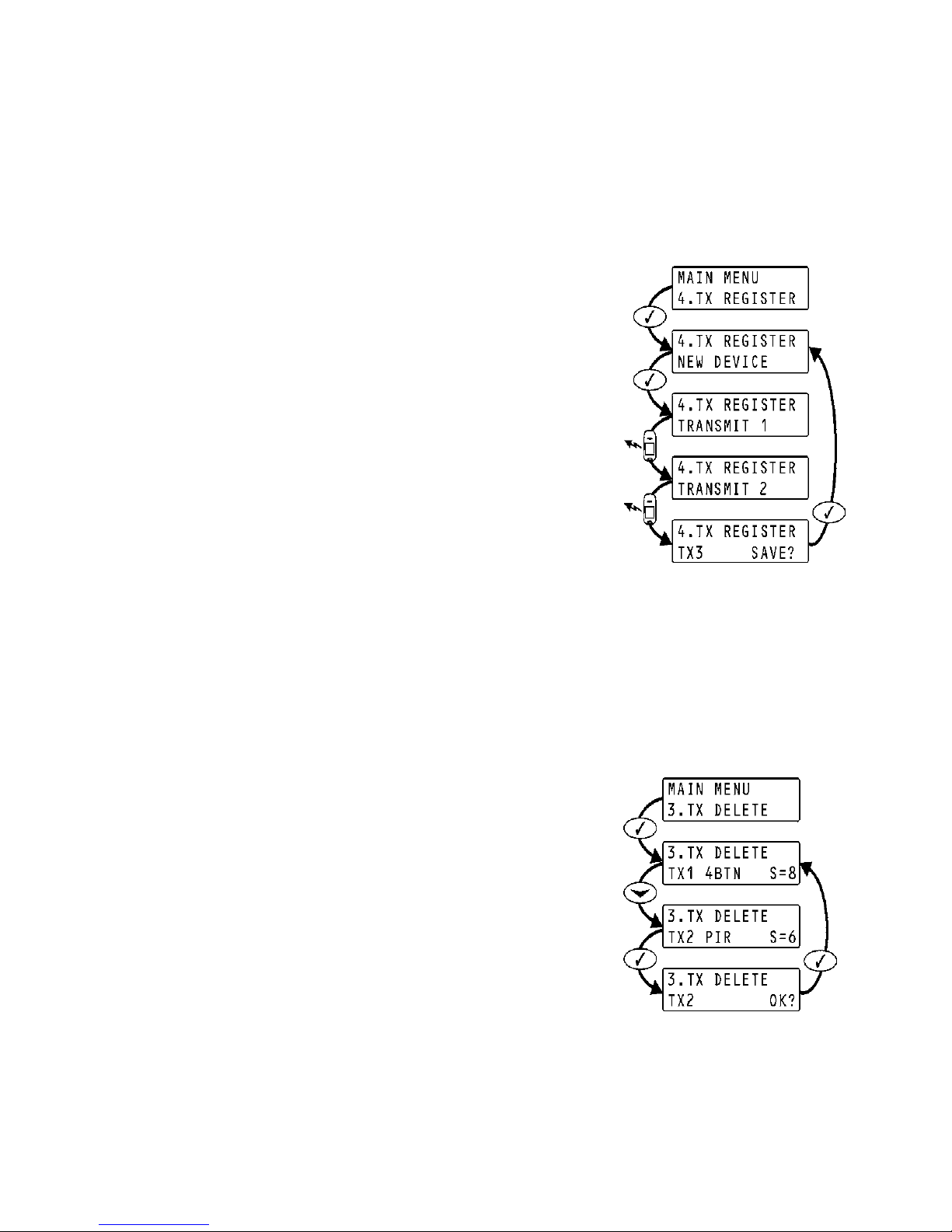

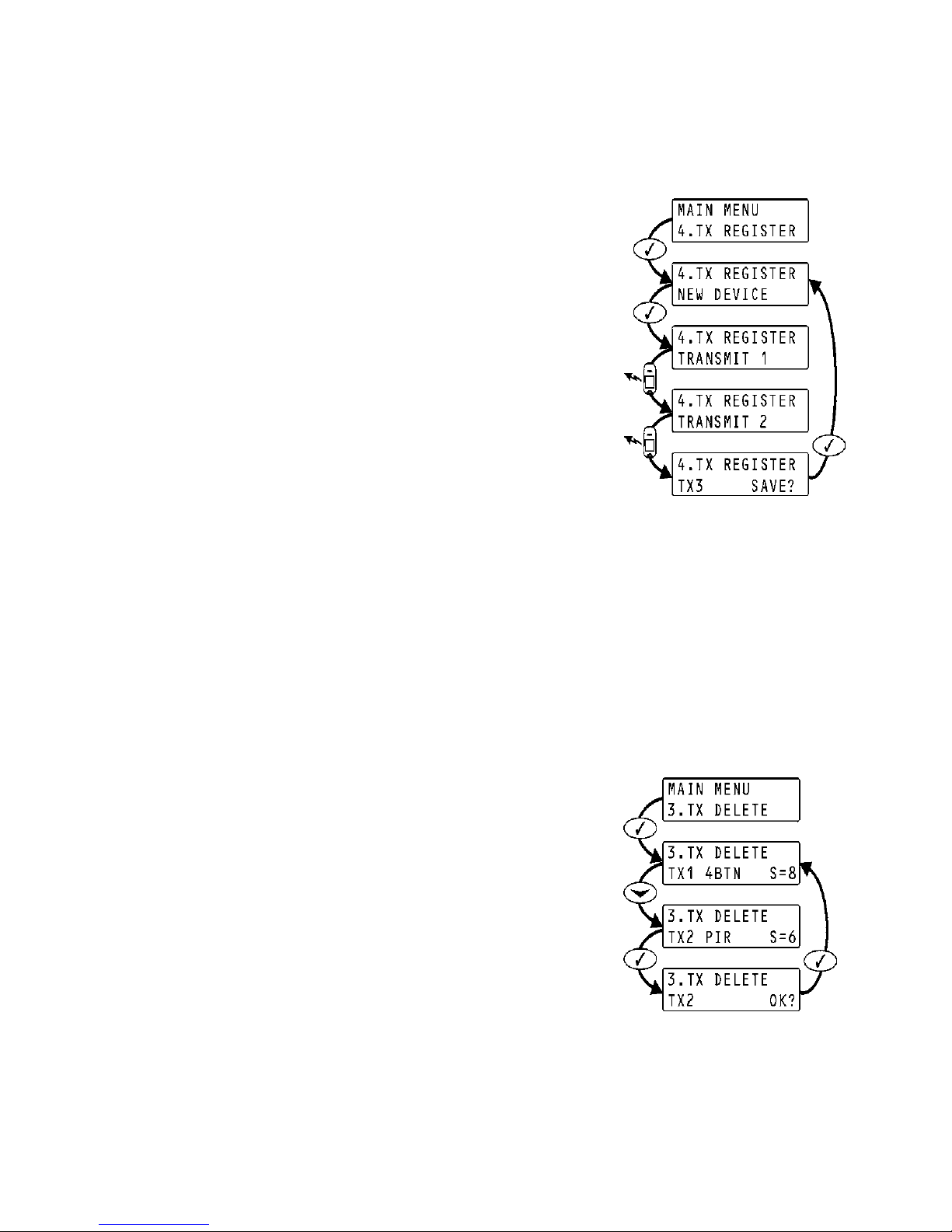

Figure 4: Transmitter
Registration Procedure
Figure 5: Delete
Transmitter Procedure

RP835 & PK836 6
INSTALLER UTILITIES
The RP835 repeater offers two installer utilities that serve as a valuable aid during
installation and maintenance.
TX List
The TX List is a scrollable inventory of all registered transmitters and their last
reported signal strength.
To view the TX list:
1. Press until 1. TX List appears on the
display.
2. Press 9; the first transmitter in the list is
displayed.
3. Use the arrow navigation keys (/) to
scroll through the list.
4. Press 8to exit the list.
TX Test
TX Test is a utility that enables you to identify registered transmitters and test their
signal strength.
To perform a TX test:
1. Press until 2. TX Test appears on the
display.
2. Press 9.
3. Activate a transmitter; the transmitter number,
type and signal strength are displayed.
4. Press 8to exit TX Test mode.

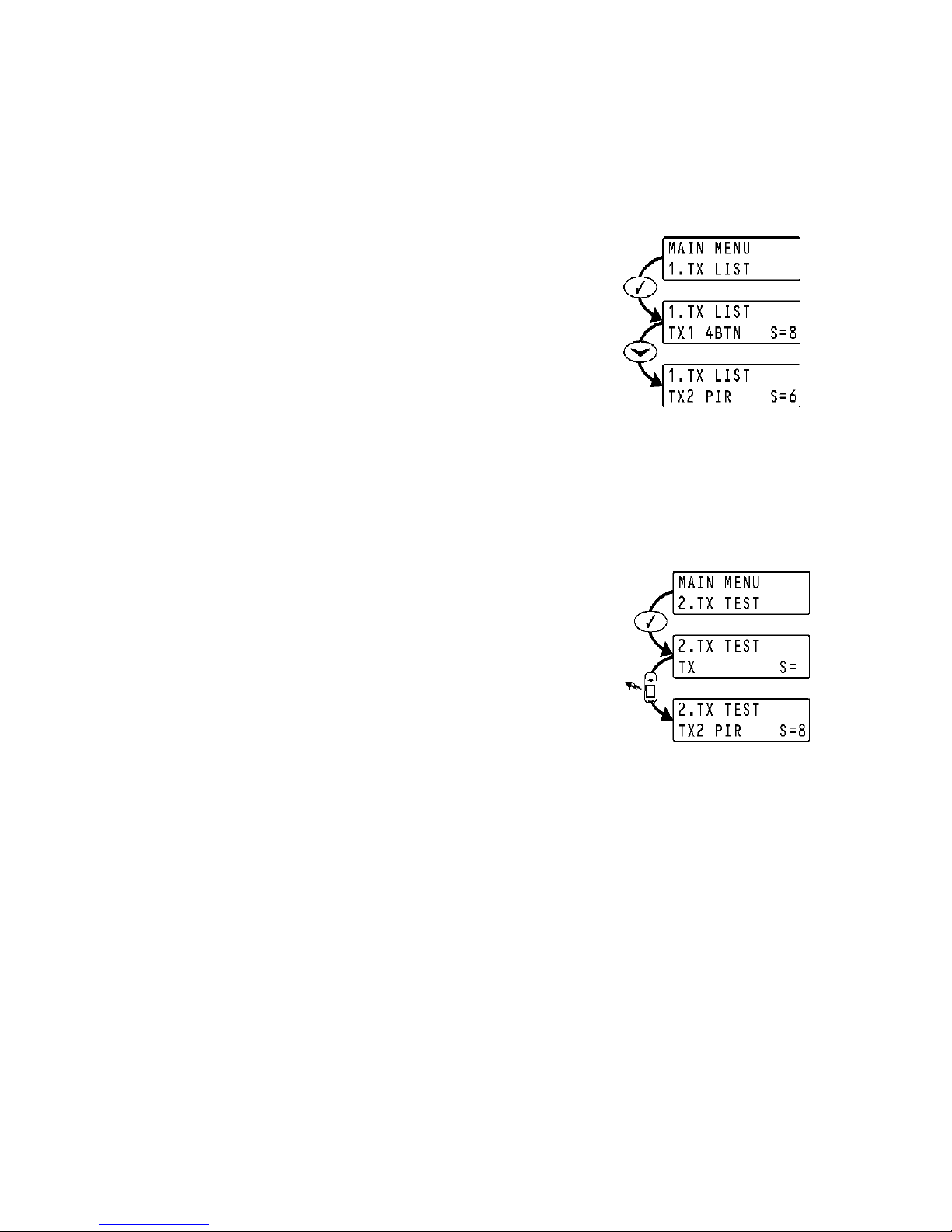

Figure 6: TX List Procedure
Figure 7: TX Test Procedure

7 © MARMITEK
TECHNICAL DATA
RP835
Frequency: 868.35MHz FM
Antenna: External Whip
Operating Voltage: 9VAC or 12VDC
Backup Battery: 6V/850mAh
(5 x 1.2V Ni-MH rechargeable cells, size AAAL)
Current Consumption: 100mA max. (during transmission)
Number of Transmitters: 32 max.
Tamper Protection: Front Cover (N.C.)
Operating Temperature: 0-60°C
Dimensions: 123 x 109 x 27mm
PK836
Programming cable length: 50 cm
Operating Temperature: 0-60°C
Dimensions: 135 x 130 x 34 mm
Specifications may be modified without prior notice.
Environmental Information for Customers in the European Union
European Directive 2002/96/EC requires that the equipment bearing this symbol
on the product and/or its packaging must not be disposed of with unsorted
municipal waste. The symbol indicates that this product should be disposed of
separately from regular household waste streams. It is your responsibility to
dispose of this and other electric and electronic equipment via designated
collection facilities appointed by the government or local authorities. Correct disposal and
recycling will help prevent potential negative consequences to the environment and human
health. For more detailed information about the disposal of your old equipment, please contact
your local authorities, waste disposal service, or the shop where you purchased the product.

RP835 & PK836 8
SICHERHEITSHINWEISE
• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des
Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht
Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades
usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen
oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder
selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek
übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen
Verwendung des Produktes als für den vorgesehenen Zweck keinerlei
Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als
die gesetzliche Produkthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie die
Batterien als chemischen Kleinabfall ein. Verwenden Sie niemals alte und neue
oder unterschiedliche Typen von Batterien durcheinander. Wenn Sie das System
längere Zeit nicht benutzen, entfernen Sie die Batterien. Achten Sie beim Einlegen
der Batterien auf die Polarität (+ / -): Ein falsches Einlegen kann zu
Explosionsgefahr führen.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie
überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben
Wert übereinstimmt. Schließen Sie niemals einen Netzadapter an, wenn diese
beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.
EINFÜHRUNG
Der RP835 drahtloser Verstärker gehört den Marmitek ProGuard800 Serien an und
arbeitet mit dem ProGuard800 Alarmsystem zusammen. Sie möchten mehr
erfahren über das komplette System, die Möglichkeiten und Einstellungen der
ProGuard800 Serie? Schauen Sie dann in die Installierungsvorschriften oder unter
www.intellihome.be . Bis zu 4 Verstärker mit 32 angemeldeten Sendern pro
Verstärker können an das Control Panel angeschlossen werden. Der Verstärker
wird mit jeweils 9VAC oder 12VDC mit 6V wieder aufladbaren Pufferbatterien
betrieben. Anmeldung und Wartungstests werden mit einer EinsteckLCD
Programmierungstastatur (PK836) durchgeführt die ein umfassendes Interface
zum Empfänger gewährleistet.
Abbildung 1: Typische Einzelverstärkeranwendung

9 © MARMITEK
INSTALLATION
1. Melden sie alle drahtlosen Geräte im ProGuard800 Control Panel an, wie in
der ProGuard800 Gebrauchsanleitung beschrieben.
2. Legen Sie im Control Panel die zu detektierenden Geräte, die über den
Verstärker versenden sollen, , auf nachfolgende Weise fest:
•Wählen Sie im Programmierungsmenü Devices [Geräte}, Zonen [911].
•Wählen Sie die zu programmierende Zone (1-32).
•Wählen Sie im Zonen Untermenü Repeater [#9].
•Wählen Sie “Use Repeater”.
Hinweise: Es ist nicht nötig, die Tastaturen und Fernbedienungen die im
Verstärker angemeldet sind, im Control Panel zu definieren.
3. Öffnen Sie das RP835 Kunststoffgehäuse. Entfernen Sie dazu die zwei
Frontschrauben und heben Sie den Frontteil von dem Grundteil ab.
4. Verbinden Sie die mitgelieferte Antenne mit dem Antennenanschluss.
5. Verbinden Sie den Pufferbatterieblock mit dem Batterieanschluss.
6. Verbinden Sie einen 9VAC oder 12VDC Transformator mit dem Eingang der
Anschlussleiste (Polarität ist unwichtig).
A
ntennen
Anschluss
Tastatur Programm.
(PK836) Anschluss
Unteres
Befestigungs
loch
Oberes
Befestigungsloch
Unteres
Befestigung
sloch
LED Anzeige
Empfänger
Sabotageschalter
Stromanschluss
Absicherung
Oberes
Befestigungs
loch
Sender Blitzprogrammierung
Anschluss
Stromanschlussklemmen
Kabeldurch-
führung
Pufferbatterieblock
Batterieanschluss
Abbildung 2: RP835 (Frontteil entfernt)

RP835 & PK836 10
7. Alle in den nachfolgenden Abschnitten beschriebenen Anmeldungen und
Testfunktionen, mit der LCD Programmierungstastatur (PK836) durchgeführt,
sind in Abbildung 3 aufgeführt. Verbinden Sie die Programmierungstastatur
(PK836) mit dem Programmierungstastaturanschluss. (PK836)
Hinweis: Die Programmierungstastatur (PK836) kann nicht nur batteriebetrieben
arbeiten.
8. Testen Sie den Verstärker an der Montagestelle, bevor Sie die Einheit definitiv
befestigen.
9. Montieren Sie das Rückteil mit vier Schrauben an die Wand und bringen Sie das
Frontteil wieder an.
Ist der Sabotageschalter eingeschaltet,
gibt die zweifarbige LED Informationen
über Sendungs- und Empfangsaktivitäten
zur Unterstützung während der Installation
– sehen Sie Tabelle 1. Ist der
Sabotagenschalter ausgeschaltet, wird die
zweifarbige LED Information verschaffen
über den Stromzustand, – sehen Sie
Tabelle 2.
DEN VERSTÄRKER AN DAS
CONTROL PANEL ANMELDEN
Damit das Control Panel den Verstärker erkennen kann, müssen Sie diesen an das
Control Panel anmelden.
Schritte zur Anmeldung an das Control Panel:
1. Stellen Sie das Control Panel wie folgt in den
Anmeldemodus:
•Wählen Sie im Programmiermodus
Devices, Repeaters [914].
•Wählen Sie den anzumeldenden
Verstärker (1-4).
•Selektieren Sie im Verstärker
Untermenü [Anmelden] Register [#1].
2. Senden Sie vom Verstärker zwei
Statusmeldungen wie folgt:
•Drücken Sie im
Programmierungstastenfeld (PK836) bis
5. STS Transmit im Display erscheint.
•Drücken Sie die 9.
•Drücken Sie nochmals die 9.
LED Anzeige Beschreibung
Blinkt grün Signalempfang
Blinkt rot Signalsendung
Tabelle 1: LED Anzeige (Schalter an)
LED Anzeige Beschreibung
Anhaltend grün Strom & Batterie OK
Blinkt rot Kein Strom
Blinkt orange Batterie leer
Tabelle 2: LED Anzeige (Sabotageschalter
aus)
Abbildung 3: LCD
Programmierungstastenfeld
(PK836)

11 © MARMITEK
3. Bestätigen Sie die Anmeldung im Control Panel wie folgt:
•Nachdem Save? Im Control Panel LCD Display erscheint, drücken Sie
die 9.
ANMELDUNG VON ALARMGEBERN IM VERSTÄRKER
Sie können bis zu 32 Alarmgeber im RP835 Verstärker anmelden.
Hinweis: Melden Sie einen Alarmgeber nicht in mehreren Verstärkern an.
Alarmgeber im Verstärker anmelden:
1. Drücken Sieim LCD
Programmierungstastenfeld (PK836) bis 4. TX
Register im Display erscheint.
2. Drücken Sie 9; New Device [neues Gerät]
erscheint im Display.
3. Drücken Sie nochmals die 9; Transmit 1 [Senden
1] erscheint im Display.
4. Senden Sie zwei Übertragungen vom Gerät, das
Sie anmelden möchten.
5. Wenn die Alarmgebernummer und Save?
[Speichern] im Display erscheint, drücken Sie die
9, um die Anmeldung zu bestätigen.
Hinweis: Der RP835 Verstärker ordnet jedem angemeldeten Gerät eine
Sendernummer zu. Schreiben Sie diese und die Zonennummer auf das
zum Sensor gelieferte Etikett und kleben Sie dieses für zukünftige
Anwendung in die Innenseite des Alarmgebers.
6. Nachdem Sie die Anmeldung bestätigt haben, geht das Display
zurück in den Modus New Device [neues Gerät]. Drücken sie die
9um ein weiteres Gerät anzumelden oder die 8, um den
Anmeldemodus zu verlassen.
ANGEMELDETE ALARMGEBER LÖSCHEN
Angemeldete Alarmgeber aus dem Verstärkerregister
löschen:
1. Drücken Sieim LCD
Programmierungstastenfeld (PK836) bis 3. TX
Delete im Display erscheint.
2. Drücken Sie die 9; der erste Alarmgeber in der
Liste erscheint im Display.
3. Scrollen Sie mit den Pfeiltasten (/) zum
Alarmgeber den Sie löschen möchten.
4. Drücken Sie die 9, um den Alarmgeber zu markieren.
Abbildung 4: Verfahrensweise
Alarmgeberanmeldung
Abbildung 5: Alarm-
geber Löschverfahren

RP835 & PK836 12
5. Drücken Sie nochmals die 9zur Bestätigung; der Alarmgeber ist
gelöscht.
6. Wählen Sie den nächsten, zu löschenden Alarmgeber oder drücken Sie die 8,
um den Modus zu verlassen.
INSTALLATIONSHILFEN
Der RP835 Verstärker bietet zwei Installationshilfen, die während der
Installation und Instandhaltung sehr nützlich sind.
TX Liste
Die TX Liste ist eine zu durchscrollende Inventarisation aller angemeldeten
Alarmgeber und ihrer zuletzt angegebenen Signalstärke.
Die TX Liste ansehen:
1. Drücken Sie bis 1. TX List im Display erscheint.
2. Drücken Sie 9; der erste Alarmgeber der Liste
erscheint.
3. Scrollen Sie mit den Pfeiltasten (/) durch die
Liste.
4. Drücken Sie die 8um die Liste zu verlassen.
TX Test
TX Test ist eine Funktion die Ihnen ermöglicht, angemeldete Alarmgeber zu
identifizieren und ihre Signalstärke zu überprüfen.
Einen TX test durchführen:
1. Drücken Sie bis 2. TX Test im Display
erscheint.
2. Drücken Sie die 9.
3. Aktivieren Sie einen Alarmgeber: Die
Alarmgebernummer, Typ und Signalstärke werden
wiedergegeben.
4. Drücken Sie die 8um den TX Testmodus zu
verlassen.
Abbildung 6: TX Durch die Liste
scrollen
Abbildung 7: TX Testverfahren

13 © MARMITEK
TECHNISCHEN DATEN
RP835
Frequenz: 868,35MHz FM
Antenne: externe flexible Antenne
Betriebsspannung: 9VAC oder 12VDC
Pufferbatterie: 6V/850mAh
(5 x 1.2V Ni-MH aufladbar, Format AAAL)
Stromverbrauch: 100mA max. (während des Sendens)
Anzahl Alarmgeber: max. 32
Sabotageschalter: Frontteil (N.C.)
Betriebstemperatur: 0-60°C
Abmessungen: 123 x 109 x 27mm
PK836
Kabellänge: 50 cm
Betriebstemperatur: 0-60°C
Abmessungen: 135 x 130 x 34 mm
Spezifikationen können ohne vorhergehende Mitteilung geändert werden.
Umweltinformation für Kunden innerhalb der Europäischen Union
Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die
direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist
nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das
Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt
werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und
elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen
Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und
Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche
Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte
benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen
Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.

RP835 & PK836 14
AVERTISSEMENTS DE SECURITE
• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et
uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou
à l'humidité. Ne pas utiliser à côté de ou près d'une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures
extrêmement élevées ou à des sources de lumières trop fortes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même
annule la garantie. Marmitek n’accepte aucune responsabilité dans le cas d’une
utilisation impropre du produit ou d’une utilisation autre que celle pour laquelle le
produit est destiné. Marmitek n’accepte aucune responsabilité pour dommage
conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n’est pas un jouet et doit être rangé hors de la portée des enfants.
• Les réparations ou l'entretien ne doivent être effectués que par des personnes
compétentes.
• Tenir les piles hors de portée des enfants. Traiter les piles usagées comme des
petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et des
piles neuves, ou des piles de types différents. Enlever les piles lorsque le système
sera mis longtemps hors de service. Respecter la polarité en insérant les piles (+/-)
: une insertion incorrecte peut engendrer un danger d’explosion.
• Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir
vérifié que la tension d’alimentation correspond à la valeur indiquée sur les plaques
d’identification. Ne jamais brancher un adaptateur secteur lorsque celui-ci est
endommagé. Dans ce cas, veuillez contacter votre fournisseur.
INTRODUCION
Le RP835 répéteur sans fil fait partie de la série Marmitek ProGuard800 et
fonctionne avec le système d’alarme ProGuard800. Pour en savoir davantage sur
le système complet, les possibilités et le réglage de la série ProGuard800, voyez
les instructions d’installation sur notresite www.intellihome.be . Le panneau de
contrôle peut enregistrer jusqu’à quatre répéteurs, dont chacun peut enregistrer 32
émetteurs. Le répéteur est alimenté soit par 9VAC ou par 12VDC avec un bloc
batterie de secours rechargeable de 6V. Les essais de maintenance et
d’enregistrement sont effectués en utilisant un clavier programmable enfichable
LCD (PK836) qui procure une interface complète au répéteur.
Fi
g
ure 1 : A
pp
lication s
p
écifi
q
ue d’un ré
p
éteu
r

15 © MARMITEK
INSTALLATION
1. Enregistrez tous les appareils sans fil au panneau de contrôle du
ProGuard800 selon les explications du manuel d’installation.
2. Sur le panneau de contrôle, définir les appareils de détection destinés à
émettre via le répéteur, de la façon suivante :
•À partir du menu Programmation, sélectionnez Appareils, Zones
[911].
•Sélectionnez la zone que vous désirez programmer (1-32).
•À partir du sous-menu Zones, sélectionnez Répéteur [#9].
•Sélectionnez “Usage Répéteur”.
Note: il n’est pas nécessaire de définir sur le panneau de contrôle, les
claviers et porte-clés déjà enregistrés au répéteur.
3. Ouvrez le boîtier de plastique du RP835 en enlevant les deux vis du couvercle
puis en retirant le couvercle frontal de la base.
4. Branchez l’antenne au Connecteur Antenne.
5. Branchez le Bloc Batterie de secours au Connecteur Batterie.
6. Branchez un transformateur 9VAC ou 12VDC aux Bornes Entrée
Courant (la polarité n’est pas importante).
7. Tous les enregistrements et essais de fonctionnalités décrits dans
les sections suivantes sont réalisés à partir du clavier
programmable LCD tel qu’illustré à la Figure 3. Branchez le clavier
programmable (PK836) au Connecteur Clavier Programmable
(PK836).
Note: Le clavier programmable (PK836) n’est pas opérationnel avec une
alimentation par batterie seulement.
Connecteu
r
Antenne
Connecteur Clavier
programmable (PK836)
Trou de
montage
supérieur
Trou de Montage
Inférieur
Indicateur
Récepteur
Interrupteur de
dérangement
Fusible Protection
A
limentation Courant
A
lternatif
(
C
A
)
Trou de
Montage
Su
p
érieur
Émetteur Connecteur
p
ro
g
rammation Flash
Bornes Entrée
Courant
Bloc Batterie de
Secours
Connecteur
Figure 2: RP835 (couvercle ouvert)
Trou de
Montage
Inférieu
r
Ouverture
câblage

RP835 & PK836 16
8. Testez le répéteur à partir de l’endroit exact d’installation avant de procéder à
l’installation permanente de l’unité.
9. Fixez la base sur le mur à l’aide de quatre vis et replacez le couvercle frontal.
Lorsque l’interrupteur de dérangement
est ouvert, le DEL bicolore fournit des
indications concernant l’émission et la
réception du répéteur, aidant à la
procédure d’installation – voir Tabl. 1.
Lorsque le connecteur de dérangement
est fermé, le DEL bicolore fournit des
indications concernant le statut du
courant – voir Tabl. 2.
ENREGISTREMENT DU RÉPÉTEUR
AU PANNEAU DE CONTROLE
Afin que le panneau de contrôle puisse
reconnaître le répéteur, vous devez enregistrer le répéteur au panneau de contrôle.
Pour enregistrer le répéteur au panneau de
contrôle :
1. Mettre le panneau de contrôle au mode
Enregistrement de la façon suivante:
•À partir du menu Programmation,
sélectionnez Appareils, Répéteur
[914].
•Sélectionnez le répéteur que vous
voulez enregistrer (1-4).
•À partir du sous-menu, sélectionnez
Enregistre [#1].
2. Envoyez deux Statuts d’émission du
répéteur de la façon suivante :
•Sur le clavier programmable (PK836),
pressez jusqu’à ce que 5. STS
TRANSMIT apparaisse sur l’écran.
•Pressez 9.
•Pressez 9à nouveau.
3. Confirmez l’enregistrement au panneau de contrôle de la façon suivante :
•Lorsque SAVE? apparaît sur l’écran du panneau de contrôle, pressez
9.
Indication DEL Description
Clignotant Vert Signal Réception
Clignotant
Rouge
Signal Émission
Tabl.1: Indication DEL (Interr. Dér. ouvert)
Indication DEL Description
Fixe Vert CA et Batterie OK
Clignotant
Rouge
Perte CA
Clignotant
Orange
Batterie Faible
Tabl. 2: Indication DEL (Interr. Dér. fermé)
Figure 3 : Clavier
programmable LCD
(PK836)

17 © MARMITEK
ENREGISTREMENT DES ÉMETTEURS AU RÉPÉTEUR
Vous pouvez enregistrer jusqu’à 32 émetteurs au
répéteur RP835.
Note: ne pas enregistrer le même émetteur à plus
d’un répéteur.
Pour enregistrer les émetteurs au répéteur :
1. Sur le clavier programmable LCD (PK836),
pressez jusqu’à ce que 4. TX REGISTER
apparaisse sur l’écran.
2. Pressez 9; NEW DEVICE apparaît sur l’écran.
3. Pressez 9à nouveau; TRANSMIT 1 apparaît sur
l’écran.
4. Envoyez deux signaux d’émission de l’appareil
que vous voulez enregistrer.
5. Lorsque le numéro d’émetteur et SAVE ? apparaissent sur l’écran, pressez
9pour confirmer l’enregistrement.
Note: le répéteur RP835 désigne automatiquement un numéro
d’émetteur pour chaque nouvel appareil enregistré. Notez ce numéro et
le numéro de zone sur l’étiquette fournie avec le capteur. Collez
l’étiquette à l’intérieur du couvercle frontal pour référence ultérieure.
6. Après avoir confirmé l’enregistrement, l’écran revient à NEW DEVICE.
Pressez 9pour enregistrer un nouvel appareil ou 8pour sortir du mode
Enregistrement.
SUPPRESSION ÉMETTEURS ENREGISTRÉS
Pour supprimer les émetteurs du registre du répéteur :
1. Sur le clavier programmable LCD (PK836),
pressez jusqu’à ce que 3. TX DELETE
apparaisse sur l’écran.
2. Pressez 9; le premier émetteur de la liste apparaît
sur l’écran.
3. Utilisez les touches de direction (/) et faire
défiler jusqu’à l’émetteur que vous souhaitez
supprimer.
4. Pressez 9pour supprimer l’émetteur.
5. Pressez 9à nouveau pour confirmer; l’émetteur est supprimé.
6. Sélectionnez un autre émetteur à supprimer ou pressez 8pour sortir.
UTILITAIRES D’INSTALLATION
Figure 4: Procédure
Enregistrement Émetteur
Figure 5: Procédure
Suppression Émetteur

RP835 & PK836 18
Le répéteur RP835 offre deux utilitaires d’installation qui sont d’une grande
utilité lors de l’installation et de l’entretien.
Liste EM
La Liste EM est un inventaire déroulant des émetteurs enregistrés avec pour
chacun le dernier rapport de l’intensité du signal.
Pour visualiser la Liste EM :
1. Pressez jusqu’à ce que 1. Liste EM apparaisse
à l’écran.
2. Pressez 9; le premier émetteur de la liste
apparaît.
3. Utilisez les touches de direction (/) pour
défiler au travers de la liste.
4. Pressez 8pour sortir de la liste.
Test EM
Le Test EM est un utilitaire qui vous permet d’identifier les émetteurs enregistrés et
de tester l’intensité du signal.
Pour effectuer un Test EM :
1. Pressez jusqu’à ce que 2. Test EM
apparaisse sur l’écran.
2. Pressez 9.
3. Activez un émetteur; le numéro et la sorte
d’émetteur ainsi que l’intensité du signal sont
affichés.
4. Pressez 8pour sortir du mode Test EM.
Figure 6: Procédure Liste EM
Figure 7: Procédure Test EM

19 © MARMITEK
CARACTÉRISTIQUES TECHNIQUES
RP835
Fréquence: 868,35MHz FM
Antenne: Fouet externe
Tension de fonctionnement : 9VAC or 12VDC
Batterie de secours : 6V/850mAh
(piles rechargeables 5 x 1.2V Ni-MH, modèle AAAL)
Consommation : 100mA max. (pendant l’émission)
Nombre d’émetteurs : 32 max.
Protection antisabotage : Couvercle frontal
Température d’opération : 0-60 °C
Dimensions : 123 x 109 x 27mm
PK836
Longueur de câble: 50 cm
Température d’opération : 0-60°C
Dimensions : 135 x 130 x 34 mm
Spécifications peuvent être modifiées sans préavis.
Informations environnementales pour les clients de l’Union européenne
La directive européenne 2002/96/CE exige que l’équipement sur lequel est
apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les
autres ordures ménagères. Ce symbole indique que le produit doit être éliminé
dans un circuit distinct de celui pour les déchets des ménages. Il est de votre
responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou
électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics
des collectivités territoriales. L’élimination et le recyclage en bonne et due forme ont pour but
de lutter contre l’impact néfaste potentiel de ce type de produits sur l’environnement et la santé
publique. Pour plus d’informations sur le mode d’élimination de votre ancien équipement,
veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets,
ou l’endroit où vous avez acheté le produit.

RP835 & PK836 20
AVISOS DE SEGURIDAD
• Para evitar un cortocircuito, este producto solamente se usa en casa y en
habitaciones secas. No exponga los componentes del sistema a la lluvia o a la
humedad. No se use cerca de una bañera, una piscina, etc.
• No exponga los componentes del sistema a temperaturas extremamente altas o
a focos de luz fuertes.
• En caso de uso indebido o modificaciones y reparaciones montados por su
mismo, la garantía se caducará. En caso de uso indebido o impropio, Marmitek no
asume ninguna responsabilidad para el producto. Marmitek no asume ninguna
responsabilidad para daños que resultan del uso impropio, excepto según la
responsabilidad para el producto que es determinada por la ley.
• Este producto no es un juguete. Asegúrese de que está fuera del alcance de los
niños.
• Deja las reparaciones o servicios a personal experto.
• Ten cuidado que las pilas se encuentran fuera del alcance de niños. Entrega las
pilas como residuos químicos. Nunca use pilas nuevas y viejas o pilas de tipos
distintos a la vez. Quita las pilas si no usa el sistema durante mucho tiempo.
Cuando pone las pilas, presta atención a la polaridad (+ / -): si no son puestas de
manera justa, puede causar peligro de explosión.
• No conecte el adaptador de red a la red de alumbrado antes de que haya
controlado si la tensión de red corresponde con el valor indicado en la estampa de
tipo. Nunca conecte un adaptador de si ése está dañado. En este caso, por favor
entre en contacto con su proveedor.
INTRODUCCIÓN
El RP835 repetidor inalámbrico forma parte de la serie ProGuard800 de Marmitek
y funciona en combinación con el sistema de alarma ProGuard800. ¿Quiere saber
más sobre el sistema completo, las posibilidades y los ajustes de la serie
ProGuard800? Visite www.intellihome.be y mire el manual de instalación. Pueden
registrarse hasta cuatro repetidores en el panel de control con 32 transmisores
registrados en cada repetidor. El repetidor se alimenta con 9VAC o 12VDC con un
pack de pilas recargables de 6V. Los test de registro y mantenimiento se realizan
utilizando un plug-in teclado LCD para la programación (PK836) lo que provee al
repetidor de una amplia interfaz.
Figura 1: Aplicación Típica de un Repetidor
