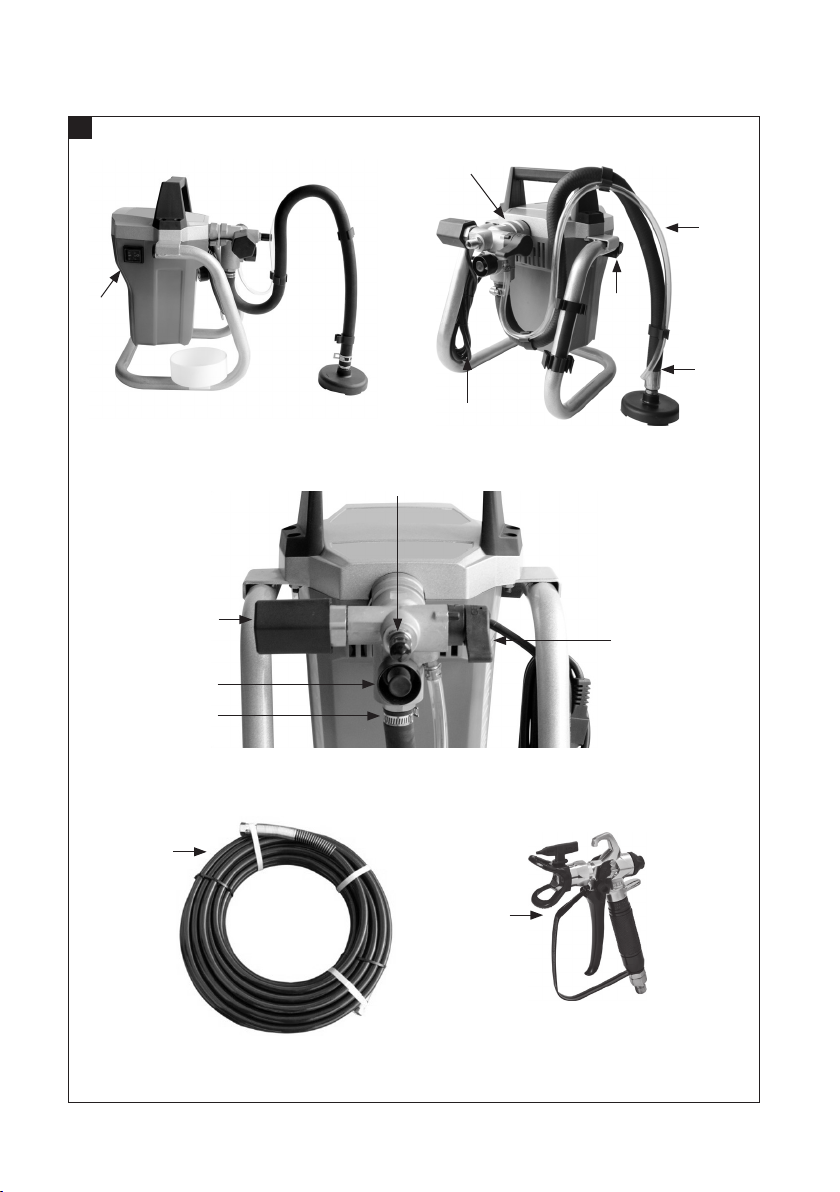

PRODUKTENS DELAR
1. Strömbrytare (start/stopp)
2. Tryckgivare
3. Vätskeutlopp
4. Knapp för manuell ventil
5. Vätskeinlopp
6. Tryckavlastningsventil
7. Pump
8. Tryckinställningsvred
9. Sladd och stickpropp
10. Sugslang
11. Utloppsslang
12. Högtrycksslang
13. Sprutpistol
BILD 1
FÖRKLARING AV PRODUKTENS
REGLAGE OCH FUNKTIONER
Strömbrytare
När strömbrytaren är i läge 1 är produkten
igång och i läge 0 är den avstängd.
BILD 2
Tryckinställningsvred
Tryckinställningsvred (inställning av tryck och
materialöde)
BILD 3
Tryckavlastningsventil
När tryckavlastningsventilens spak är
horisontell är produkten trycksatt. I vertikalt
läge avlastas trycket och luft kan släppas ut.
Tryckavlastningsventilen används främst för att
avlufta systemet innan produkten startas. Den
skyddar också mot överströmning vid övertryck
i produkten.
BILD 4
TEKNISKA DATA
Märkspänning 230 V ~ 50 Hz
Nominell ingående eekt 1300 W
Skyddsklass I
Slanglängd 7,5 m
Flöde 1,17 l/min
Vikt 7,5 kg
Ljudtrycksnivå, LpA 93,5 dB(A) K=3 dB(A)
Ljudeektnivå, LwA 107,5 dB(A) K=3 dB(A)
Använd alltid hörselskydd!
Det deklarerade värdet för vibration och
buller, som har uppmätts i enlighet med
standardiserad testmetod, kan användas för
att jämföra olika verktyg med varandra och
för en preliminär bedömning av exponering.
Mätvärdena har fastställts i enlighet med
EN 14462.
VARNING!
Den faktiska vibrations- och bullernivån
under användning av verktyg kan skilja sig
från det angivna totalvärdet beroende på
hur verktyget används samt vilket material
som bearbetas. Identiera därför de
säkerhetsåtgärder som krävs för att skydda
användaren baserat på en uppskattning av
exponering i verkliga driftförhållanden (som
tar hänsyn till alla delar av arbetscykeln
såsom tiden när verktyget är avstängt
och när den körs på tomgång, utöver
igångsättningstiden).
BESKRIVNING
FÖRPACKNINGENS INNEHÅLL
1 st. spruta, 1 st. högtrycksslang, 1 st. högtrycks-
sprutpistol, 2 st. skruvnycklar och
2 st. sexkantskruvnycklar.

SE
12
munstycksskyddet är stadigt monterat på
sprutpistolen. Se avsnittet "Montering av
munstycksinsats".
3. Utför tryckavlastning. Se avsnittet
"Tryckavlastning".

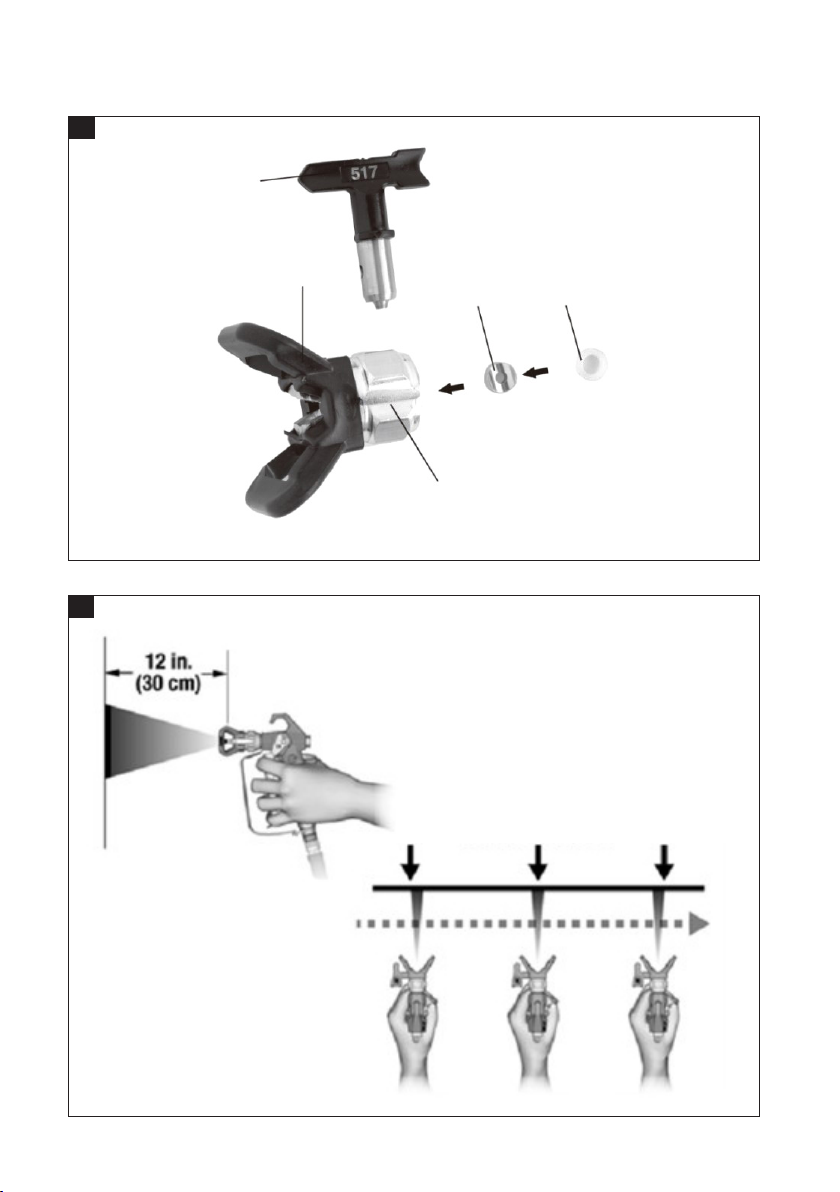

MONTERING AV MUNSTYCKSINSATS
1. Om sprutpistolen inte är ansluten till
produkten, gå till steg 2. Om sprutpistolen
är ansluten till produkten, utför först
tryckavlastning.
2. Ansätt avtryckarspärren.
3. Montera munstycksskyddets (2) delar i
den ordning som bilden visar.
– Passa in gummipackningen (5) och
metalltätningen (4) i
munstycksskyddet (2) med hjälp av
munstycksinsatsen (1).
– Munstycksinsatsen (1) ska vara införd
så långt det går i munstycksskyddet
(2). Vrid munstycksinsatsen (1) och
tryck samtidigt nedåt.
– Vrid det pilformade handtaget på
munstycksinsatsen (1) framåt till
sprutningsläge.
4. Montera munstycksinsatsen (1) med
munstycksskyddet (2) på sprutpistolen och
dra åt låsmuttern (3).
BILD 6
TRYCKAVLASTNING
1. Ansätt avtryckarspärren och sätt
strömbrytaren (1) till avstängt läge.
2. Vrid tryckinställningsvredet (8) till lägsta
inställning.
3. Placera utloppsslangens (11) ände i
ett lämpligt uppsamlingskärl och vrid
tryckavlastningsventilens spak (6) till
vertikalt läge för att avlasta trycket.
Manuell ventil
Om produkten inte använts på en längre
tid kan inloppsventilens kula fastna mot
ventilsätet, vilket gör att färgmatningen
inte fungerar. Tryck upprepade gånger på
den manuella ventilens spak för att frigöra
inloppsventilens kula, så att inloppsventilen
kan fungera normalt.
BILD 5
Tryckregleringsventil
Tryckregleringsventilen är försedd med givare
som känner av trycket i pumphuset och skickar
signal till styrkortet, som reglerar trycket.
Ut- och inloppsventiler
Utlopps- och inloppsventilerna regleras
tillsammans för att hålla färgen trycksatt och
tillhandahålla högtryck för sprutning.
MONTERING
UPPACKNING
Packa upp produkten och kontrollera att alla
delar nns med och är oskadade. Kontrollera
före användning att alla skruvförband och
andra förband är korrekt åtdragna.
VARNING!
Använd inte produkten om delar saknas
eller är skadade – risk för sprängning som
kan medföra allvarlig personskada och/eller
egendomskada.
1. Anslut högtrycksslangen (12) till
vätskeutloppet (3) och dra åt stadigt med
en skruvnyckel. Anslut högtrycksslangens
(12) andra ände till sprutpistolen (13)
och dra åt stadigt med två skruvnycklar.
Kontrollera att avtryckarspärren är ansatt.
2. Kontrollera att munstycksinsatsen är
korrekt isatt i munstycksskyddet och att

SE
13
ventilen (4) för att frigöra inloppsventilens
kula.
6. Vrid tryckinställningsvredet (8) till lägsta
inställning.
7. Sätt strömbrytaren (1) till startläge.
Produktens pump startas och vätska
strömmar in genom sugslangen (10) och
ut genom utloppsslangen (11).
8. Låt vätska strömma ut genom
utloppsslangen (11) under 45 till
60 sekunder och vrid sedan tillbaka
tryckavlastningsventilens spak (6) till
horisontellt läge. Vänta tills pumpen
stannar.
9. Vänta cirka 1 minut och kontrollera sedan
att alla anslutningar är täta. Om läckage
förekommer, utför tryckavlastning, dra
åt alla anslutningar och upprepa steg
1 till och med 8. Försök aldrig stoppa
eventuellt läckage med händer, andra
kroppsdelar eller trasor.
10. Om inget läckage föreligger, sätt
strömbrytaren (1) till avstängt läge, rikta
sprutpistolen ned i en tom behållare,
frigör avtryckarspärren och tryck in
avtryckaren för att tappa ut vätskan ur
systemet.
11. Ansätt avtryckarspärren och vrid
tryckavlastningsventilens spak (6) till
vertikalt läge.
FÖRBEREDELSE AV MATERIAL
Det material som ska sprutas måste blandas,
spädas (om tillämpligt) och ltreras före
användning. Om spädning behövs, använd
lösningsmedel med ampunkt högre än 21 °C
(brandfarlig vätska klass 2a eller högre), som
är kompatibelt med det aktuella materialet.
Läs alla säkerhetsanvisningar, anvisningar
och materialsäkerhetsdatablad samt etiketter
på behållare för färger och lösningsmedel.
Följ anvisningarna från tillverkaren av färg
respektive lösningsmedel.
4. Tryck sprutpistolen stadigt mot en jordad
metallbehållare och rikta den ned i
behållaren. Frigör avtryckarspärren och
tryck in avtryckaren för att tryckavlasta
produkten.
5. Ansätt avtryckarspärren.
OBS!
• Systemet tryckavlastas inte när
pumpmotorn stängs av.
• Låt tryckavlastningsventilens spak (6)
vara i vertikalt läge tills sprutningen ska
inledas.
HANDHAVANDE
UTSPOLNING AV
KONSERVERINGSVÄTSKA
OBS!
Produkten måste spolas/provas före varje
användning. Produkten provas vid fabrik
med en vätska som måste spolas ut ur
systemet före första användning. Därefter
måste konserveringssmörjmedlet spolas ut ur
systemet före varje användning.
1. Kontrollera att strömbrytaren (1) är i
avstängt läge.
2. Placera utloppsslangens (11) ände
i ett lämpligt uppsamlingskärl och
placera sugslangens (10) ände i en
jordad metallbehållare, delvis fylld
med rengöringsvätska, för att spola
ut vätskan från fabriken ur produkten.
Spola ut vattenbaserad färg med
vatten och oljebaserad färg och
konserveringssmörjmedel med lacknafta
eller liknande.
3. Tryckavlastningsventilens spak (6) ska vara
i vertikalt läge.
4. Stickproppen (9) får endast anslutas till
korrekt jordat nätuttag.
5. Tryck era gånger på den manuella

SE
14
11. Släpp avtryckaren och ansätt
avtryckarspärren.
12. Flytta utloppsslangen (11) till
materialbehållaren och fäst den vid
sugslangen (10).
13. Sänk ned sugslangen och utloppsslangen
under ytan i materialbehållaren.
14. Vrid munstycksinsatsen till sprutningsläget
och kontrollera att munstycksskyddet är
stadigt monterat. Därmed är produkten
klar för användning.
OBS!
Fyll på material i behållaren när nivån
sjunker. Om nivån blir för låg kan produkten
skadas.
SPRUTNING
Provning av sprutmönster
Träna sprutteknik på en pappbit eller ett litet
område före sprutning av arbetsområdet.
1. Vrid tryckinställningsvredet (8) till lägsta
inställning.
2. Frigör avtryckarspärren, rikta
sprutpistoken mot provområdet eller
pappbiten och tryck in avtryckaren.
3. Vrid tryckinställningsvredet (8) långsamt
medurs för att gradvis öka trycket tills
sprutmönstret blir enhetligt och uppfyller
kvalitetskraven.
Anvisningar för sprutning
• Håll sprutpistolen 30 cm från ytan, riktad
rakt mot ytan. Rör handleden så att
sprutpistolen hålls riktad rakt mot ytan
under arbetet.
BILD 7
• Om sprutpistolen hålls i vinkel mot ytan
eller rörs i en båge blir materialskiktet
ojämnt.
BILD 8
FILTRERING
Engångslterpåsar kan köpas i färgaärer
och används för att avlägsna grova partiklar
och föroreningar från nya eller begagnade
material. Filtrera materialet före sprutning
för att undvika fyllningsproblem och
igensättning av munstycksinsatsen. Placera en
engångslterpåse över en ren behållare och låt
materialet rinna genom ltret.
FÖRBEREDELSER FÖR SPRUTNING
När materialet förberetts och ltrerats är det
klart för sprutning.
1. Kontrollera att alla anslutningar är stadigt
åtdragna, att tryckavlastningsventilens
spak (6) är i vertikalt läge och att
avtryckarspärren är ansatt.
2. Placera sugslangens (10) ände
i materialbehållaren så att
insugsöppningen benner sig under
ytan. Placera utloppsslangen (11) i en
uppsamlingsbehållare.
3. Sätt strömbrytaren (1) till startläge.
4. Vänta tills material strömmar ut
genom utloppsslangen (11) och sätt
strömbrytaren (1) till avstängt läge.
5. Vrid munstycksinsatsen till rensningsläget
och kontrollera att munstycksskyddet är
stadigt monterat.
6. Tryck sprutpistolen mot
uppsamlingsbehållaren och rikta den ned
i behållaren.
7. Frigör avtryckarspärren, tryck in
avtryckaren och håll den intryckt.
8. Sätt tryckavlastningsventilens spak (6) i
horisontellt läge.
9. Sätt strömbrytaren (1) till startläge.
10. Håll sprutpistolen riktad ned i
uppsamlingsbehållaren med avtryckaren
intryckt tills rent material kommer ut
genom sprutpistolen.

SE
15
RENSNING AV MUNSTYCKSINSATS
Om munstycksinsatsen sätts igen under
sprutning, vänd munstycksinsatsen för att
snabbt och enkelt rensa bort partiklarna utan
att demontera produkten.
1. Ansätt avtryckarspärren och vrid
munstycksinsatsen till rensningsläge.
Kontrollera att munstycksinsatsen är
införd så långt det går i munstycksskyddet.
2. Frigör avtryckarspärren, rikta sprutpistolen
ned i uppsamlingsbehållaren och håll
avtryckaren intryckt i 2 sekunder.
3. Ansätt avtryckarspärren, vrid tillbaka
munstycksinsatsen till sprutningsläge,
frigör avtryckarspärren och fortsätt
sprutningen.
RENSNING AV IGENSÄTTNING
Följ anvisningarna nedan om inget material
kommer ut genom sprutpistolen, eller om
det inte är säkert att trycket avlastats helt när
förfarandet för tryckavlastning utförts.
1. Lossa mycket långsamt högtrycksslangens
anslutning från sprutpistolen.
2. Sätt tryckavlastningsventilens spak (6) i
horisontellt läge.
3. Håll stadigt i slangen och rikta
slangänden ned i materialbehållaren. Sätt
strömbrytaren (1) till startläge.
4. Om inget material strömmar ut ur
slangen, anslut slangen igen och fortsätt
med steg 6.
5. Om material strömmar ut ur slangen, följ
anvisningarna för rengöring av sprutpistol
och lter.
6. Anslut slangen till sprutpistolen och
följ anvisningarna för förberedelse för
sprutning.
• Rör sprutpistolen med jämn hastighet. För
att undvika äckar med tjockare skikt,
börja röra sprutpistolen innan avtryckaren
trycks in och släpp avtryckaren innan
rörelsen upphör. Sprutpistolen ska vara i
rörelse när avtryckaren trycks in eller
släpps.
• Rikta mitten av strålen från sprutpistolen
mot nedre kanten av det föregående
slaget, så att varje slag överlappar det
föregående med 50 %.
1. Börja röra sprutpistolen
2. Tryck in avtryckaren
3. Fortsätt röra sprutpistolen
4. Släpp avtryckaren
5. Avsluta sprutpistolens rörelse
6. Sikta här med sprutpistolen för att
överlappa föregående slag med 50 %
7. Släpp avtryckaren innan slaget avslutas
8. Tryck in avtryckaren efter att slaget inletts
BILD 9
Sprutmönster och kvalitet
När sprutmönstret är korrekt fördelas
materialet jämnt över ytan.
• Materialet ska vara nfördelat och jämnt
applicerat, utan mellanrum vid kanterna.
• Justera tryckinställningsvredet (8) tills
sprutmönstret är jämnt, utan mellanrum
eller tjockare partier vid kanterna.
• Om sprutmönstret inte går att korrigera,
kontrollera om munstycksinsatsen är
sliten eller prova med en mindre
munstycksinsats (se tabellen för val av
munstycksinsats längre fram i
bruksanvisningen).
• Materialet kan behöva spädas
(förtunnas). Följ materialtillverkarens
anvisningar vid eventuell spädning.

SE
16
jordad behållare med rengöringsvätska.
Spola ut vattenbaserad färg med
vatten och oljebaserad färg och
konserveringssmörjmedel med lacknafta
eller annan kompatibel rengöringsvätska.
7. Vrid tryckinställningsvredet (8) medurs till
1/3 av maximal inställning.
8. Kontrollera att tryckavlastningsventilens
spak (6) är i vertikalt läge.
9. Sätt strömbrytaren (1) till startläge.
10. Vänta tills rent vatten eller ren
rengöringsvätska kommer ut ur
utloppsslangen (11).
11. Sätt tryckavlastningsventilens spak (6) i
horisontellt läge.
12. Vrid tryckinställningsvredet (8) till 1/2 av
maximal inställning.
13. Vrid munstycksinsatsen till rensningsläget.
Håll sprutpistolen stadigt tryckt mot
en jordad uppsamlingsbehållare och
rikta den ned i behållaren. Frigör
avtryckarspärren och tryck in avtryckaren.
14. Vänta tills rent vatten eller ren
rengöringsvätska kommer ut. Släpp
avtryckaren och ansätt avtryckarspärren.
15. Utför tryckavlastning.
Rengöring av sprutpistol och lter
1. Utför tryckavlastning.
2. Skruva loss sprutpistolens handtag från
sprutpistolen.
3. Ta ut ltret ur sprutpistolen och rengör
det med en ren borste och vatten eller
rengöringsvätska. Byt ut sprutpistolens
lter om det är skadat.
4. Avlägsna munstycksskyddet och rengör
det med en ren borste och vatten eller
rengöringsvätska.
5. Sätt tillbaka munstycksskyddet enligt
anvisningarna för montering av
munstycksinsats.
UNDERHÅLL
Följ underhållsanvisningarna för bästa funktion
och livslängd.
• Kontrollera och rengör inloppsltret och
sprutpistolens lter före användning.
• Byt ut ltren om de är skadade eller inte
kan rengöras.
• Kontrollera produkten med avseende på
läckage, i synnerhet vid anslutningar. Byt
ut eventuella skadade delar.
• Kontrollera högtrycksslangen med
avseende på skador före varje
användning. Skadade högtrycksslangar
och anslutningar ska ovillkorligen bytas ut
– försök aldrig reparera dem.
• Rengör munstycksinsatser med borste och
lämplig rengöringsvätska efter
användning.
• Munstycksinsatsen kan behöva bytas ut
när 57 till 277 liter material sprutats,
beroende på materialets slipande
egenskaper.
RENGÖRING
1. Utför steg 1 till och med steg 3 i
anvisningarna för tryckavlastning.
2. Vrid munstycksinsatsen till rensningsläget.
Håll sprutpistolen stadigt tryckt mot en
jordad materialbehållare och rikta den
ned i behållaren. Frigör avtryckarspärren
och tryck in avtryckaren för att återföra
materialet i högtrycksslangen till
materialbehållaren.
3. När trycket avlastats, släpp avtryckaren
och ansätt avtryckarspärren.
4. Lyft upp sugslangen (10) och
utloppsslangen (11) och låt dem rinna av
ned i materialbehållaren.
5. Lossa utloppsslangen (11) från sugslangen
(10) och placera utloppsslangen (11) i en
tom, jordad uppsamlingsbehållare.
6. Sänk ned sugslangens (10) ände i en

SE
17
6. Rengör sprutpistolen utvändigt med
en trasa fuktad med vatten eller
rengöringsvätska.
Igensatt munstycke
Material pumpas ut med högt tryck genom
ett mycket litet hål i munstycksinsatsen och
nfördelas. Vid eventuell igensättning, vrid
munstycksinsatsen för att snabbt rensa den.
BILD 10
FÖRVARING
• Förvara inte produkten fylld med vatten.
• Låt inte vatten frysa i produkten.
• Förvara inte produkten trycksatt.
• Förvara produkten inomhus.
Fortsättning på nästa sida.

SE
18
TABELL FÖR VAL AV MUNSTYCKSINSATS
Förklaring av munstycksinsatsers benämning Exempelvis #517
• Första siran motsvarar halva sprutmönsterbredden i tum (5 x 2 = 10 tum (25,4 cm).
– Använd munstycksinsatser med smalare sprutmönster för mindre föremål och med bredare
sprutmönster för större föremål.
• De sista två sirorna anger öppningens storlek i tusendels tum (17 motsvarar 0,017 tum ).
– Använd större öppningsstorlek ju högre viskositet materialet har.
Material* Rekommenderad
munstycksstorlek Spruttryck
Oljebaserad fernissa 0,011–0,013” Minst 55 bar
Träbehandlingsmedel 0,011–0,013” Minst 55 bar
Betongfärg 0,011–0,013” Minst 55 bar
Emaljfärg 0,011–0,013” Minst 103 bar
Fernissa 0,011–0,017” Minst 103 bar
Aluminiumfärg utan metallake 0,011–0,017” Minst 103 bar1700
Vinyllatexfärg 0,013–0,017” Minst 117 bar
Akryllatexfärg 0,013–0,017” Minst 117 bar
Oljebaserad färg 0,013–0,017” Minst 117 bar
Olje- och vattenbaserad grundfärg 0,013–0,017” Minst 117 bar
* Exempel på material som INTE kan användas: texturerade beläggningar, elastomerer,
asfaltbeläggningar, trävårdsmedel, fyllmedel.

SE
19
FELSÖKNING
VARNING!
• Utför tryckavlastning före kontroll och/eller reparation.
• Felsökningsschemat används för att fastställa orsaken till vanliga problem och hur de ska
avhjälpas. Kontakta återförsäljaren vid problem som inte behandlas i felsökningsschemat.
Symptom Möjlig orsak Förslag till åtgärd
Motorn startar inte.
Kontrollera att stickproppen är
stadigt isatt i ett korrekt jordat
nätuttag (230 VAC, 50 Hz) och att
strömbrytaren är i startläge.
För lågt tryck inställt.
Vrid tryckinställningsvredet
medurs för att ställa in högre
tryck.
Slitna eller glappande
kolborstar.
Byt ut eller justera
kolborstarna.
Nätuttaget är inte
spänningssatt.
Använd ett fungerande
nätuttag.
Pumpen kärvar (material har
härdat eller vatten har frusit i
pumpen).
Stäng av produkten och dra
ut stickproppen. Kontakta
behörig servicerepresentant.
Motor eller reglage är
skadade.
Stäng av produkten och dra
ut stickproppen. Kontakta
behörig servicerepresentant.
Produkten går men pumpen
åstadkommer inget tryck och drar
inte upp material i sugslangen.
Luft i pumpen, slangen eller
sprutpistolen.
Följ anvisningarna i avsnittet
om förberedelser för
sprutning.
Inloppsventilens kula har
fastnat mot ventilsätet.
Tryck upprepade gånger på
knappen för den manuella
ventilen (4).
Inloppsltret är igensatt
eller sugslangen är inte
nedsänkt under ytan i
materialbehållaren.
Rensa inloppsltret och
kontrollera att sugslangens
ände benner sig under ytan
i materialbehållaren.
Igensättning orsakad av
partiklar i materialet.
Följ anvisningarna för
rensning av igensättning och
för ltrering.
Läckage i sugslangen.
Kontrollera sugslangen
och dess anslutningar med
avseende på sprickor och
läckage.

SE
20
För litet eller inget materialöde
eller det går inte att åstadkomma
ett acceptabelt sprutmönster.
Materialbrist.
Kontrollera sugslangens ände
benner sig under ytan i
materialbehållaren.
Sugslangen är igensatt. Följ anvisningarna för
rensning av igensättning.
Munstycksinsatsen är i
rensningsläge.
Vrid munstycksinsatsen till
sprutningsläge.
Munstycksinsatsen är
igensatt.
Utför rensning av
munstycksinsatsen.
Sprutpistolens lter är
igensatt.
Utför rengöring av sprutpistol
och lter.
Materialet är för
tjockytande.
Späd materialet enligt
materialtillverkarens
anvisningar.
Munstycksinsatsen är för stor
för det aktuella arbetet.
Välj en annan
munstycksinsats. Se tabellen
för val av munstycksinsats.
Munstycksinsatsen är sliten. Byt ut munstycksinsatsen.
Munstycksinsatsens tätning
och packning är slitna eller
saknas.
Byt ut metalltätningen och
packningen.
Inloppsltret är igensatt. Rensa inloppsltret.
Inlopps- eller utloppsventilen
är igensatt. Rensa ventilerna.
För lågt tryck inställt.
Vrid tryckinställningsvredet
medurs för att ställa in högre
tryck.
Högtrycksslangen är för lång. Använd lämplig
högtrycksslang.
Produkten håller inte trycket.
Läckage. Utför tryckavlastning och dra
åt alla anslutningar.
Tätningsringen är sliten. Byt ut tätningsringen.
Inlopps- eller utloppsventilen
är sliten.
Kontakta behörig
servicerepresentant.
Munstycksinsatsen är sliten
eller för stor för det aktuella
arbetet.
Byt ut munstycksinsatsen.
