Metra Electronics GMLAN11-100 User manual

METRA. THE WORLD’S BEST KITS.™
© COPYRIGHT 2004-2011 METRA ELECTRONICS CORPORATION
1-800-221-0932 metraonline.com
INSTALLATION INSTRUCTIONS FOR PART GMLAN11-100
REV. 8/10/12 INSTGMLAN11-100
• Cutting tool • Crimping tool • Tape • Connectors (example: butt-connectors, bell caps, etc.)
IGNITION TERMINALS
WIRE CUTTER
M3.5
M2.6
M3
M5
M4
ISO
6
2.5
1.5

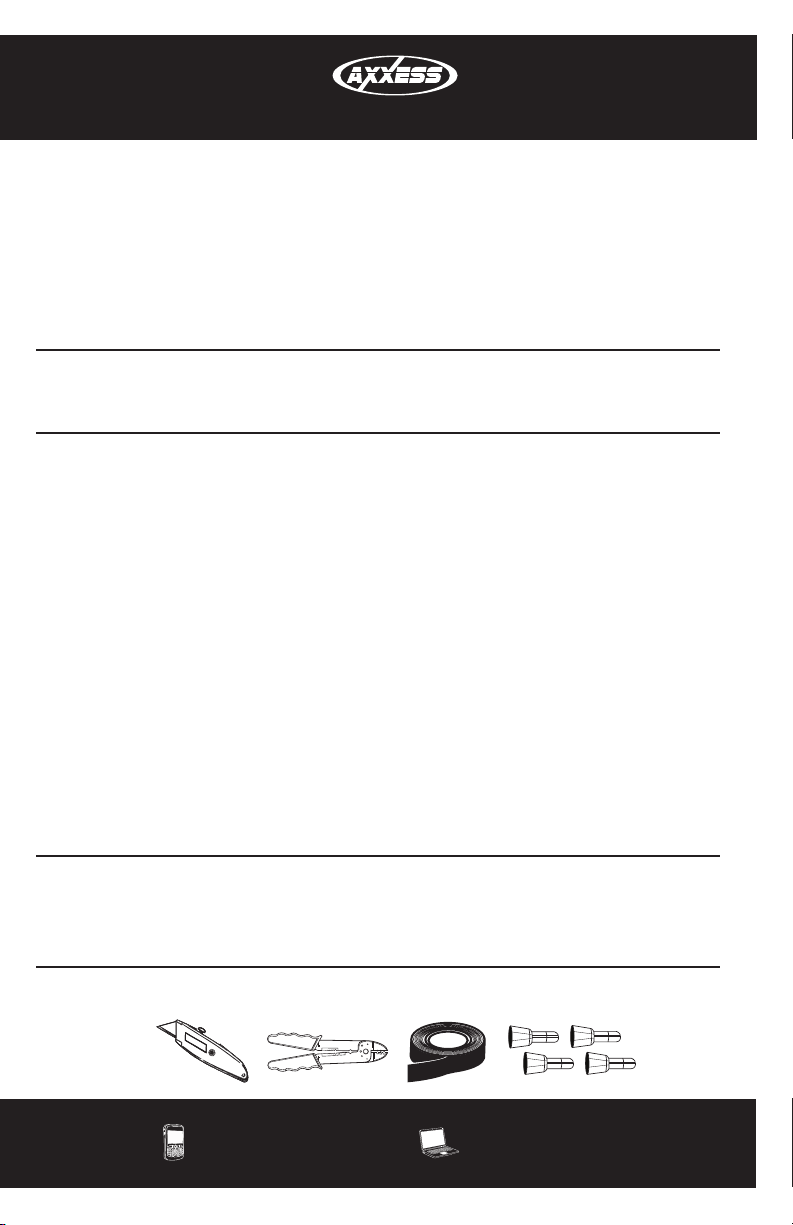

TOOLS REQUIRED
GM LAN Interface
2006-2012
GMLAN11-100
GMLAN11-100 harness • 4-pin to 4-pin resistor pad harness
22-pin harness to 30-pin GM LAN harness with stripped leads
INTERFACE COMPONENTS
KIT FEATURES
APPLICATIONS
• Provides accessory (12-volt 10 amp)
• Retains R.A.P. (Retained Accessory Power)
• Used in amplified or non-amplified sound systems
• Retains chimes
• Provides NAV outputs (parking brake, reverse, mute, V.S.S.)
• Built-in SWC (steering wheel control) interface
• Retains OnStar/OE Bluetooth
• Adjustable volume for chimes and OnStar
• High level speaker input
• USB updatable
• Retains balance and fade
• Retains OE satellite (if equipped)
See inside front cover

Applications
GMLAN11-100
CHEVROLET
Cobalt 2007-2011
HHR 2006-2011
Malibu 2008-2012
PONTIAC
G5 2007-2008
G6 2009-2010
Solstice 2006-2009
SATURN
Aura 2006-2009
Sky 2006-2009
Note: The GMLAN11-100 is designed to and MUST be used with the GMOS-100i (sold separately).
Please refer to GMOS-100i for 16-pin connector instructions.
Caution: Metra recommends disconnecting the negative battery terminal before beginning any
installation. All accessories, switches, and especially air bag indicator lights must be
plugged in before reconnecting the battery or cycling the ignition.
Note: Refer also to the instructions included with the aftermarket radio.

Table of Contents
Connections to be made
–From the 22-way harness ................................................................................................. 4
–From the 30-way harness ..............................................................................................4-5
– For Non-Amplified Systems ....................................................................................... 5
– For Amplified Systems ..............................................................................................5
Installing the GMLAN11-100 ............................................................................................. 5
Programming SWC .........................................................................................................6-8
–Testing the GMOS-100 ..................................................................................................... 6
–Chime Volume Adjustment ................................................................................................ 6
–Audio Level Adjustment .................................................................................................... 7
–OnStar Level Adjustment ..................................................................................................7
–Manually Set the Radio Type .............................................................................................7
Remapping the SWC buttons .........................................................................................8-9
–Resetting or Forcing Auto Learn on the SWC .....................................................................9
GMLAN11-100
3

GMLAN11-100
1. From the 22-way harness:
Connect the 3.5mm jack to the aftermarket radio’s steering wheel control input (if equipped).
Note: If using Eclipse,Kenwood,or select JVC radios use the supplied female 3.5mm adaptor.
 • ForKenwoodandselectJVCradios:Connect the SWC wire (normally Blue/
Yellow) to the Brown wire of the ASWC. Isolate and tape the Brown/White wire
because it will not be used.
Note: Some of the newer Kenwood radios will auto detect as a JVC. If this is the
case, you can use a 12k ohm resistor (included) in line between the Blue/Yellow
and Brown wire of the female 3.5mm jack during programming only. Or manually
set the radio type, refer to the radio programming section of this manual.
 • ForEclipse:Connect the Eclipse SWC wires (normally Brown and
Brown/Black) to the Brown and Brown/White wires of the ASWC. Brown goes
to Brown and Brown/White goes to Brown/Black. Sometimes this is reversed,
reverse the wires if needed.
 • ForMetraOEradios:Connect the SWC Key 1 wire (Gray) to the Brown wire
of the ASWC.
For all other radios, plug in the male 3.5mm connector of the ASWC into the back of the
aftermarket radio designated for an external SWC control interface.
Please refer to the aftermarket radio manual if in doubt where the 3.5mm connector of the
ASWC should go.
The Black/Yellow wire is not used in this application.
2. From the 30-way harness:
• Connect the Black wire to the ground wire of the aftermarket radio.
• Connect the RCA’s to the AUX in on the aftermarket radio (if equipped).
• Connect the Yellow wire to the constant wire of the aftermarket radio.
• If the vehicle is amplified disconnect the 4-pin harness located between the 30-way
and 22-way connector and connect the supplied 4-pin to 4-pin resistor pad. If the
vehicle is not amplified connect the two 4-pins for the 30 and 22-way together.
Continued on next page
Connections to be made
4

5
GMLAN11-100
Installing the GMLAN11-100
1. With all the connections completed, plug the 16 and 22-pin harnesses into
the GMOS-100.
2. Reconnect the negative battery terminal.
3. Plug the 30-pin GM harness into the vehicle side harness, and plug the aftermarket
radio harness into the aftermarket radio.
4. Initialize the interface by cycling the key by turning the ignition on for 30 seconds then
back off, and then back on again to test the radio. Doing this will also program the radio
type of the internal ASWC.
Connections to be made
Non-Amplified Vehicles:
• Cut the resistors from the Green, Green/Black, Violet, Violet/Black right below
the heat shrink.
• Connect the Violet wire to the right rear positive wire of the aftermarket radio.
• Connect the Violet/Black wire to the right rear negative wire of the aftermarket radio.
• Connect the Green wire to the left rear positive wire of the aftermarket radio.
• Connect the Green/Black wire to the left rear negative wire of the aftermarket radio.
• The DIN plug is to be connected to the optional XIA-LCD screen if satellite is
being retained.
Amplified Vehicles:
• Connect the Violet wire to the right rear positive wire of the aftermarket radio.
• Connect the Violet/Black wire to the right rear negative wire of the aftermarket radio.
• Connect the Green wire to the left rear positive wire of the aftermarket radio.
• Connect the Green/Black wire to the left rear negative wire of the aftermarket radio.

Programming SWC
GMLAN11-100
6
1. Turn on the ignition.
2. The LED will begin to blink rapidly.
3. Turn on the aftermarket radio.
4. The following buttons must be pressed in order:
• Each button pressed will be acknowledged by the LED steadily.
If any of the above buttons are not present, substitute with Volume Up. For example,
if a vehicle does not Band and Fan Up, you would press Volume Up, Seek Up, Volume
Up, PTT/MUTE, Volume Up.
• After you have pressed five buttons, the LED will turn off.
If you press the buttons incorrectly, turn off the ignition and repeat the above
steps. If you do it wrong, it can be done again by pressing the volume up button for
15 seconds until the LED goes into fast blink mode again.
Testing the GMOS-100
• Turn the ignition on, and then turn the aftermarket radio on.
• Push the OnStar button, the radio should turn off (radio will mute if mute wire is
connected) and you should hear OnStar.
• Push the OnStar cancel button and the radio should come back on.
Chime Volume Adjustment
1. With car on, shut off car and leave keys in ignition. Open the car door and leave it open.
Chimes will be heard.
2. Wait 10 seconds, then with a small screwdriver adjust the potentiometer fully
counterclockwise (all the-way left), then clockwise to raise chime level and
counterclockwise to lower the chime level.
3. When the volume is at the desired level, remove the keys from the ignition. This will
lock the chime volume at its current level.
Continued on next page
1 Volume Up
2 Seek Up
3 Band
4 PTT/Mute
5 Fan Up

7
GMLAN11-100
Programming SWC
Audio Level Adjustment
1. Start your vehicle and turn on the radio having audio playing.
2. Turn your aftermarket radio’s volume up ¾ of the-way.
3. With a small screwdriver adjust the potentiometer clockwise to raise the audio level
and counterclockwise to lower the audio level.
4. Once at desired level your audio adjustment is complete.
OnStar Level Adjustment
• To adjust the OnStar volume level find the Black/Yellow wire on the 16-pin harness.
• Push the blue OnStar button, while the voice is speaking tap the Black/Yellow wire
to ground.
• Once the volume is set it will stay at that volume until the Black/Yellow wire is tapped
to ground again. This can be set during installation and then left alone.
• If user adjustment is desired, the customer may also tap volume up or down on the
steering wheel (if equipped) to adjust the OnStar level.
Manually Setting Radio Type:
If the LED flashes do not match the radio connected you must then manually program the
ASWC to tell it what radio it is supposed to be connected to.
To manually program the aftermarket radio:
1. Turn on the ignition. Then press and hold the “Volume Down” button on the steering
wheel control until the LED goes solid red and then release the “Volume Up” button.
2. Using the listing below press the “Volume Up” button the number of times (number is
to the left of the radio name) needed to program the correct radio type to the ASWC:
1 Eclipse
2 Kenwood
3 Clarion “Type 1”
4 Sony/Dual
5 JVC
6 Jensen/Pioneer
7 Alpine
8 Visteon
9 Valor
10 Clarion “Type 2”
11 Metra OE
Continued on next page

8
GMLAN11-100
Programming SWC
3. Press and hold the “Volume Down” button for 5 seconds to finish programming.
The LED will then go off.
4. After a few seconds, the LED will then blink the number of times corresponding
to the radio type. Verify that the number of blinks are the same number of times the
“Volume Up” button had been pressed.
Remapping the SWC buttons
Let’s say you have already programmed the GMOS-100 to your vehicle and radio. The
scenario is: Now you would like to change the button assignment for the steering wheel
controls (SWC), such as programming the “Seek Up” function to be assigned to the “Mute”
button. Before beginning remapping:
• The GMOS-100 must have detected the vehicle and radio. That it recognizes that
it is attached before the remapping of any buttons.
• You can only start the remapping of the steering wheel controls process after the
ignition has been on for 20 seconds.
• After 20 seconds of turning the ignition on press and hold down the
“Volume Up” button for at least 25 seconds.
• Note, if during the remapping process no button is pushed for 30 seconds the
remapping process is aborted and it will revert to the original settings.
Now let’s begin the remapping process:
1. Ideally have the GMOS-100 visible so you can see the LED flashes. It is recommended
for visual confirmation of button recognition/programming.
2. Turning off the radio is recommended.
3. After 20 seconds of turning the ignition on press and hold down the
“Volume Up” button for at least 25 seconds.
4. The LED will light up solid red. Release “Volume Up” and the LED will go out.
“Volume Up” has now been programmed.
Continued on next page

5. Next, continue the process of remapping buttons to the SWC in order of the list below.
If you would like to skip a command press the “Volume Up” button on the steering
wheel (this will tell the GMOS-100 to skip the command and go to the next).
Note: Not all radios will have all of these commands. Please refer to the radio’s owners
manual for specific commands recognized by that radio.
For instance, the next command to be mapped is the “Volume Down” command.
Let’s say you want the “Mode” button on your steering wheel to be the “Volume Down”
command. Hold down the “Mode” button till the LED lights up solid red and then
release it. Now the “Mode” button on the steering wheel is “Volume Down”.
6. After the last button is programmed on your steering wheel (you do not have to go
through the whole list), hold down the “Volume Up” button for at least 10 seconds then
the LED will go out.
----- OR -----
After the 18th button is programmed and/or skipped the LED will go out and remapping
is completed.
If after remapping the SWC and you want to revert the SWC back to its original settings
follow these steps below:
Resetting or Forcing Auto Learn on the SWC
1) Within the first 20 seconds of turning the ignition on. Press and hold down the
original “Volume Up” button for at least 25 seconds.
2) The LED will blink rapidly.
3) Release the “Volume Up” button and wait until the led goes on solid.
4) After the LED goes off the original steering wheel control settings will be restored.
9
GMLAN11-100
1 Volume Up
2 Volume Down
3 Seek Up/Next
4 Seek Down/Prev
5 Source/Mode
6 Mute
7 Preset Up
8 Preset Down
9 Power
10 Band
11 Play/Enter
12 PTT (Push To Talk)
13 On Hook
14 Off Hook
15 Fan Up
16 Fan Down
17 Temp Up
18 Temp Down
Remapping the SWC buttons

Notes

Notes

METRA. THE WORLD’S BEST KITS.™
© COPYRIGHT 2004-2011 METRA ELECTRONICS CORPORATION
1-800-221-0932 metraonline.com
INSTALLATION INSTRUCTIONS FOR PART GMLAN11-100
REV. 8/10/12 INSTGMLAN11-100
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recommends MECP
certified technicians
IMPORTANT WARNING
This product includes instructions for installation which must be carefully
followed. The instructions are worded in such a manner to assume
that the installer is capable of completing these type of electronic
installations. If you are unclear as to what you are instructed to do or
believe that you do not understand the instructions so as to properly and
safely complete the installation you should consult a technician who
does have this knowledge and understanding.
Failure to follow these instructions carefully and to install the
interface as described could cause harm to the vehicle or to safety
systems on the vehicle. Interference with certain safety systems
could cause harm to persons as well. If you have any questions in
this regard please call the Help line or Metra at
1-800-221-0932 for assistance.

METRA. THE WORLD’S BEST KITS.™
© COPYRIGHT 2004-2011 METRA ELECTRONICS CORPORATION
1-800-221-0932 metraonline.com
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA GMLAN11-100
REV. 8/21/12 INSTGMLAN11-100
• Cortador • Pelacables • Cinta • Conectores (p. ej., conectores a tope, tapas acampanadas, etc.)
IGNITION TERMINALS
WIRE CUTTER
M3.5
M2.6
M3
M5
M4
ISO
6
2.5
1.5
HERRAMIENTAS REQUERIDAS
Interfaz de GM LAN
2006-2012
GMLAN11-100
Interfaz GMLAN11-100 • Arnés de cojinete de resistencia de 4-pin a 4-pin
Arnés GM LAN 22-pin arnés a 30-pin con conectores pelados
COMPONENTES DE LA INTERFAZ
CARACTERÍSTICAS DEL KIT
APLICACIONES
• Proporciona accesorio (12 voltios 10 amperes)
• Retiene R.A.P. (corriente de accesorios retenida)
• Se usa en sistemas amplificados estándar o no amplificados
• Retiene todos los tonos de advertencia
• Proporciona salidas de NAV (freno de mano, reversa, silencio y V.S.S.)
• SWC integrado (interfase de control en volante)
• Retiene OnStar/Bluetooth de fabricante original
• Volumen ajustable para tonos y OnStar
• Entrada de bocina de alto nivel
• Actualizable mediante USB
• Retiene el balance y la intensidad
• Retiene satélite de fabricante original (if equipped)
Ver interior de la portada

Aplicaciones
GMLAN11-100
CHEVROLET
Cobalt 2007-2011
HHR 2006-2011
Malibu 2008-2012
PONTIAC
G5 2007-2008
G6 2009-2010
Solstice 2006-2009
SATURN
Aura 2006-2009
Sky 2006-2009
Nota: El GMLAN11-100 está diseñado y debe utilizarse con el GMOS-100i (se vende por separado).
Consulte el GMOS-100i para obtener instrucciones para el conector de 16-pin.
PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de
comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las
luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o
comenzar el ciclo de ignición.
Nota: Remítase a las instrucciones incluidas con el radio de postventa.

Indice
Conexiones que se deben hacer
–Desde el arnés de 22 vías ................................................................................................4
–Desde el arnés de 30 vías .............................................................................................4-5
– Vehículos no amplificados ......................................................................................... 5
– Vehículos amplificados .............................................................................................. 5
Instalación del GMLAN11-100 ........................................................................................... 5
Programación de SWC ...................................................................................................6-8
–Prueba del GMOS-100 ...................................................................................................... 6
–Ajuste del volumen de los tonos ....................................................................................... 6
–Ajuste del nivel de audio ................................................................................................... 7
–Ajuste del nivel de OnStar .................................................................................................7
–Para configurar manualmente el tipo de radio ...................................................................7
Remapeo de los botones SWC........................................................................................8-9
–Cómo restablecer o forzar el aprendizaje automático en el SWC .......................................9
GMLAN11-100
3

GMLAN11-100
1. Desde el arnés de 22 vías:
Conecte el conector de 3.5mm a la entrada de control del volante de su radio de mercado
secundario (si cuenta con dicho equipamiento). Nota: Si usa un radio Eclipse, Kenwood o
algunos radios JVC, use el adaptador hembra de 3.5mm suministrado.
 • PararadiosKenwoodyalgunosJVC:Conecte el cable SWC (normalmente Azul/
Amarillo) al cable Marrón del ASWC. Aísle y encinte el cable Marrón/Blanco, no se utilizará.
Nota: Algunos de los radios Kenwood más nuevos se detectarán automáticamente
como JVC. Si este es el caso, puede usar una resistencia de 12k ohmios (incluida)
en línea entre el cable azul/amarillo y marrón del conector hembra de 3.5mm
durante la programación únicamente. O puede configurar manualmente el tipo de
radio que está en la sección de programación de este manual.
 • PararadiosEclipse:Conecte los cables SWC del Eclipse (normalmente marrón
y marrón/negro) a los cables marrón y marrón/blanco del ASWC. Marrón va con
marrón y marrón/blanco va con marrón/negro. En ocasiones esto es al revés;
invierta los cables si se necesita.
 • PararadiosMetraOE:Conecte el cable SWC clave 1 (Gris) al cable marrón del ASWC.
Para todos los demás radios, conecte el conector macho de 3.5mm del ASWC en la parte
posterior del radio de mercado secundario, designada para una interfase de control
externo SWC.
Consulte el manual del radio de mercado secundario si tiene dudas acerca de dónde debe
ir el conector 3.5mm.
El cable Negro/Amarillo se explicará más adelante en las instrucciones.
2. Desde el arnés de 30 vías:
• Conecte el cable Negro con el cable de conexión a tierra del radio de mercado secundario.
• Conecte los conectores RCA a la entrada AUX del radio de mercado secundario (si se incluye).
• Conecte el cable Amarillo con el cable constante del radio de mercado secundario.
• Si el vehículo está amplificado, desconecte el arnés de 4-pin localizado entre el
conector de 30 vías y de 22 vías y conecte el cojinete suministrado de resistencia de
4-pin a 4-pin. Si el vehículo no está amplificado, conecte juntos los dos arneses de
4-pin para el conector de 30 y 22 vías.
Conexiones que se deben hacer
4
Continúa en la página

5
GMLAN11-100
Instalación del GMLAN11-100
1. Cuando termine todas las conexiones, conecte los arneses de 16 y 22-pin al GMOS-100.
2. Reconecte la terminal de la batería negativa.
3. Conecte el arnés GM de 30-pin en el arnés lateral del vehículo y conecte el arnés del
radio de mercado secundario en el radio de mercado secundario.
4. Inicialice la interfase ciclando la llave prendiendo la ignición durante 30 segundos,
luego apáguela y préndala otra vez para probar el radio. Hacer esto también
programará el tipo de radio del ASWC interno.
Conexiones que se deben hacer
Vehículos no amplificados:
• Corte las resistencias de los cables Verde, Verde/Negro, Violeta, Violeta/Negro justo
debajo del termoencogimiento.
• Conecte el cable Violeta al cable positivo posterior derecho del radio de mercado
secundario.
• Conecte el cable Violeta/Negro al cable negativo posterior derecho del radio de
mercado secundario.
• Conecte el cable Verde al cable positivo posterior izquierdo del radio de mercado
secundario.
• Conecte el cable Verde/Negro al cable negativo posterior izquierdo del radio de
mercado secundario.
• El conector DIN debe conectarse a la pantalla opcional XIA-LCD si se desea retener el satélite.
Vehículos amplificados:
• Conecte el cable Violeta al cable positivo posterior derecho del radio de mercado secundario.
• Conecte el cable Violeta/Negro al cable negativo posterior derecho del radio de
mercado secundario.
• Conecte el cable Verde al cable positivo posterior izquierdo del radio de mercado secundario.
• Conecte el cable Verde/Negro al cable negativo posterior izquierdo del radio de
mercado secundario.

Programación de SWC
GMLAN11-100
6
1. Encienda la ignición.
2. El foco LED del GMLAN11-100 se encenderá sin parpadear.
3. Encienda el radio.
4. Debe presionar los siguientes botones en el siguiente orden:
• Cada vez que presione el botón el foco LED se iluminará sin parpadear.
Si alguno de estos botones no está presente, utilice el botón de subir volumen. Por
ejemplo, si un vehículo no tiene los botones de banda y aumentar ventilador, usted
presionaría los botones de subir volumen, buscar siguiente, subir volumen, PPT/
silencio, subir volumen.
• Después de haber presionado los cinco botones, el foco LED se apagará.
Si presiona los botones incorrectamente, apague la ignición y repita los pasos
anteriores. Si se equivoca, puede volver a hacerlo presionando el botón de aumentar
volumen durante 15 segundos hasta que el foco LED entre de nuevo en modo de
parpadeo rápido.
Prueba del GMOS-100
• Abra la llave y luego encienda el radio de mercado secundario.
• Presione el botón OnStar, el radio debe apagarse (el radio se quedará en silencio si el
cable de silencio está conectado) y usted debe escuchar a OnStar.
• Presione el botón de cancelación de OnStar y el radio debe volver a escucharse.
Ajuste del volumen de los tonos
1. Con el vehículo encendido, apague el auto y deje las llaves en la ignición. Abra la
puerta del carro y déjela abierta. Se escucharán tonos.
2. Espere 10 segundos, luego con un pequeño destornillador, ajuste el potenciómetro
por completo hacia la izquierda (a la izquierda hasta topar), luego hacia la derecha para
subir el nivel de los tonos y hacia la izquierda para bajar el nivel de los tonos.
3. Cuando el volumen esté en el nivel deseado, retire las llaves de la ignición.
Esto bloqueará el volumen de los tonos en su nivel actual.
1 Volume Up
2 Seek Up
3 Band
4 PTT/Mute
5 Fan Up
Continúa en la página

7
GMLAN11-100
Programación de SWC
Ajuste del nivel de audio
1. Arranque su vehículo y encienda el radio mientras reproduce audio.
2. Aumente el volumen del radio de mercado secundario hasta llegar a ¾ del máximo nivel.
3. Con un pequeño destornillador, ajuste el potenciómetro hacia la derecha para aumentar
el nivel de audio y hacia la izquierda para disminuir el nivel de audio.
4. Una vez que haya llegado al nivel deseado, su ajuste de audio está completo.
Ajuste del nivel de OnStar
• Para ajustar el nivel del volumen de OnStar, busque el cable Negro/Amarillo en el
arnés de 16-pin.
• Presione el botón azul de OnStar y mientras la voz esté hablando, toque el cable
Negro/Amarillo a tierra.
• Una vez configurado el volumen, permanecerá a ese nivel hasta que el cable Negro/
Amarillo vuelva a tocarse a tierra. Esto puede ajustarse durante la instalación y
después ignorarse.
• Si se desea que el usuario pueda hacer ajustes, el cliente también puede pulsar el
botón que sube o baja el volumen desde el volante (si está equipado) para ajustar el
nivel de OnStar.
Para configurar manualmente el tipo de radio:
Si el parpadeo del foco LED no corresponde al radio que tiene conectado, debe programar
manualmente el ASWC para indicar a cuál radio está conectado.
Para programar manualmente el radio de mercado secundario:
1. Encienda la ignición. Entonces presione y mantenga presionado el botón de bajar
volumen en el control del volante hasta que el foco LED se quede en rojo sin parpadear,
luego suelte el botón de aumentar volumen.
2. Uso de la lista a continuación presione el botón botón de aumentar volumen el número
de veces (el número está a la izquierda del nombre de la radio) necesario para
programar el tipo de radio correcta a la ASWC:
1 Eclipse
2 Kenwood
3 Clarion “Type 1”
4 Sony/Dual
5 JVC
6 Jensen/Pioneer
7 Alpine
8 Visteon
9 Valor
10 Clarion “Type 2”
11 Metra OE
Continúa en la página

8
GMLAN11-100
Programación de SWC
3. Presione y mantenga presionado el botón de bajar volumen durante 5 segundos para
terminar la programación. El foco LED se apagará.
4. Después de unos cuantos segundos, el foco LED parpadeará la cantidad de veces
correspondiente al tipo de radio. Este número debe ser igual que el número de veces
que el usuario ha presionado el botón de aumentar volumen.
Remapeo de los botones SWC
Digamos que tiene el GMOS-100 programado para su vehículo y su radio y ahora quiere
cambiar la asignación de los botones para los controles del volante. Por ejemplo, le gustaría
que el botón de buscar siguiente funcionara como silencio. Nota:
• El GMOS-100 debe haber detectado el vehículo y el radio antes de la reasignación
de los botones.
• Iniciar la reasignación SWC proceso después de que el encendido se ha encendido por
20 segundos.
• Después de 20 segundos después de girar el encendido presione y mantenga
presionada la tecla el botón de aumentar volumen durante al menos 25 segundos.
• Nota, si durante el proceso de reasignación de no presionar ningún botón durante 30
segundos, el proceso de reasignación se aborta y se volverá a la configuración original.
Inicie el proceso de remapeo:
1. Idealmente se recomienda tener el GMOS-100 visible, puesto que se puede ver el
parpadeo del foco LED para confirmar el reconocimiento de los botones.
2. Se recomienda apagar el radio.
3. Dentro de los primeros 20 segundos después de encender la ignición, presione y
mantenga presionado el botón de aumentar volumen durante cuando menos 25 segundos.
4. El foco LED se iluminará en rojo sin parpadear. Suelte el botón de aumentar volumen y
el foco LED se apagará. Ya quedó programado el botón que sube el volumen.
Continúa en la página
