cs - Upozornění knávodu
4
Varovná upozornění
Varovná upozornění obsahují informace důležité pro bezpeč-
nost. Varují před možným poraněním osob a věcnými škodami.
Varovná upozornění si pozorně přečtěte a respektujte požadavky
na jednání a pravidla chování, které jsou vnich uvedeny.
Upozornění
Upozornění obsahují informace, které musíte obzvlášť respektovat.
Doplňující informace a poznámky
Doplňující informace a poznámky jsou vyznačeny jednoduchým rá-
mečkem.
Kroky jednání
Před každým krokem jednání je umístěný černý čtvereček.
Příklad:
 Pomocí tlačítek se šipkou vyberte některou volbu a nastavení uložte
pomocí OK.
Displej
Výrazy zobrazené na displeji se vyznačují zvláštním typem písma na-
podobujícím písmo na zobrazovačích.
Příklad:
Menu Nastavení .
Dotazy a technické problémy
Při dotazech nebo technických problémech se prosím obracejte na
Miele. Kontaktní údaje naleznete na zadní straně návodu kobsluze
svého mycího a dezinfekčního automatu nebo na
www.miele.com/professional.

cs - Používání ke stanovenému účelu
5
Pomocí tohoto modulu lze vmycím a dezinfekčním přístroji Miele pro
laboratorní sklo a laboratorní pomůcky připravovat laboratorní sklo a
laboratorní pomůcky vhodné pro opakovanou přípravu. Je přitom
nutné respektovat také návod kobsluze mycího a dezinfekčního
přístroje a informace výrobců laboratorního skla a laboratorních po-
můcek.

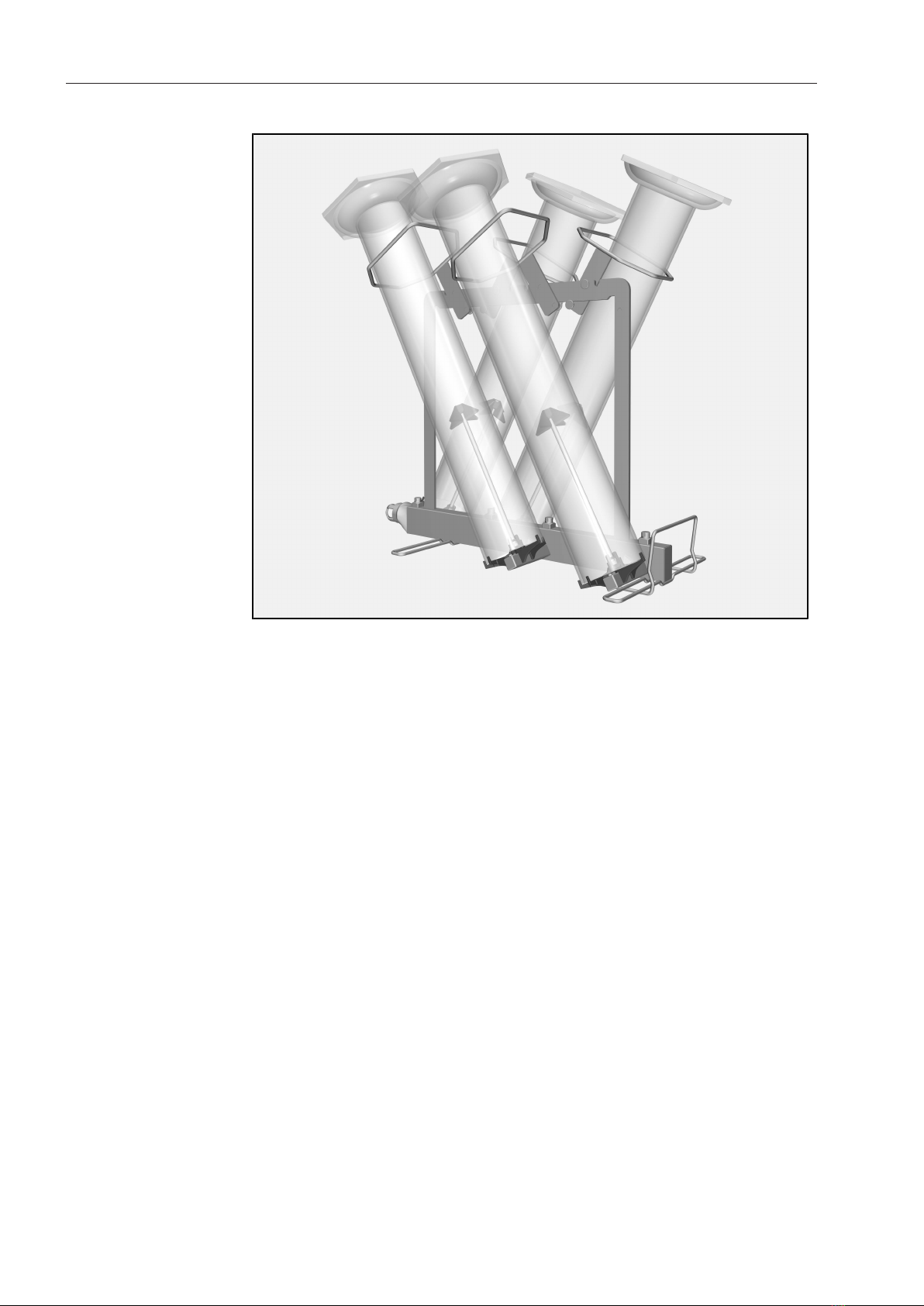

Modul A 306/1 je koncipovaný pro přípravu odměrných válců oobje-
mu 1000ml a 2000ml. Modulu dokáže pojmout odměrné válce níz-
kého ivysokého provedení až do max. délky 500mm.
Zdůvodu jeho výšky lze modul používat jen ve spodním koši.
Současné použití horního koše není možné.
Modul se smí používat jen vnásledujícím koši:
– spodní koš A 150
Pro strojovou přípravu laboratorního skla a laboratorních pomůcek
jsou nutné speciální programy přípravy. Ty jsou unásledujících my-
cích a dezinfekčních přístrojů nainstalované zvýroby nebo je vpří-
padě potřeby může nahrát, vytvořit nebo uvolnit servisní služba:
– PG8504
– PG8583
– PG8583CD
– PG8593
Vtomto návodu kobsluze se tento mycí a dezinfekční přístroj nadále
označuje jako mycí a dezinfekční automat. Laboratorní sklo a labora-
torní pomůcky, které lze připravovat, se vtomto návodu kobsluze
obecně označují jako „myté předměty“, pokud nejsou blíže definová-
ny.

cs - Součásti dodávky
6
Součásti dodávky A 306/1
– injektorový modul A 306/1
– výška 418mm, šířka 235mm, hloubka 471mm
– max. osazovací výška (od podložek injektorových trysek)
500mm
Obsah dodávky
– 4 injektorové trysky splastovými opěrami pro přípravu odměrných
válců, délka 210mm, Ø6mm
– 4 přídržné rámy spovlakováním; pro odměrné válce max. do
Ø110mm
Likvidace obalového materiálu
Obal chrání před poškozením během přepravy. Obalové materiály
byly zvoleny spřihlédnutím kaspektům ochrany životního prostředí a
kmožnostem jejich likvidace, ajsou tedy recyklovatelné.
Vrácení obalů do materiálového cyklu šetří suroviny a snižuje množ-
ství odpadů. Váš specializovaný prodejce odebere obal zpět.

cs - Bezpečnostní pokyny a varovná upozornění
7
Než budete tento modul používat, pročtěte si pozorně návod kob-
sluze. Tím ochráníte sebe a zabráníte poškození modulu.
Návod kobsluze pečlivě uschovejte.
Bezpodmínečně dbejte návodu kobsluze mycího automatu,
zvláště vněm obsažených bezpečnostních pokynů a varovných
upozornění.
 Modul je schválený výhradně pro oblasti použití uvedené vtomto
návodu kobsluze vkapitole „Technika používání“. Komponenty, jako
jsou např. trysky, smí být nahrazeny jen komponenty Miele nebo ori-
ginálními náhradními díly výrobce.
 Před prvním použitím musí být nové mycí koše omyty vmycím au-
tomatu bez předmětů kmytí.
 Denně kontrolujte všechny vozíky, koše, moduly a nástavce podle
údajů vkapitole „Opatření pro údržbu“ vnávodu kobsluze svého my-
cího a dezinfekčního automatu.
 Připravujte výhradně předměty, které příslušný výrobce deklaruje
jako vhodné pro opakovanou strojovou přípravu, arespektujte spe-
cifická upozornění výrobce ohledně přípravy.
 Prasklé sklo může vést při plnění a vyprazdňování knebezpečným
poraněním. Předměty sprasklým sklem se vmycím automatu nesmí
připravovat.
 Do košů dávejte vždy jen prázdné moduly bez předmětů kmytí.
Před každým naplněním zkontrolujte správnou aretaci.
Moduly musí být před vyjmutím úplně vyprázdněny.
Při nasazování nebo vyjímání osazených modulů se mohou poškodit
myté předměty a např. vpřípadě rozbití skla vést kporanění.
 Výsledek přípravy je případně nutné podrobit zvláštní, ne jen
vizuální kontrole.

cs - Montáž
8
Injektorové trysky
Potřebné nářadí: – plochý klíč, velikost klíče 9mm (SW9)
Zašroubování in-
jektorových try-
sek

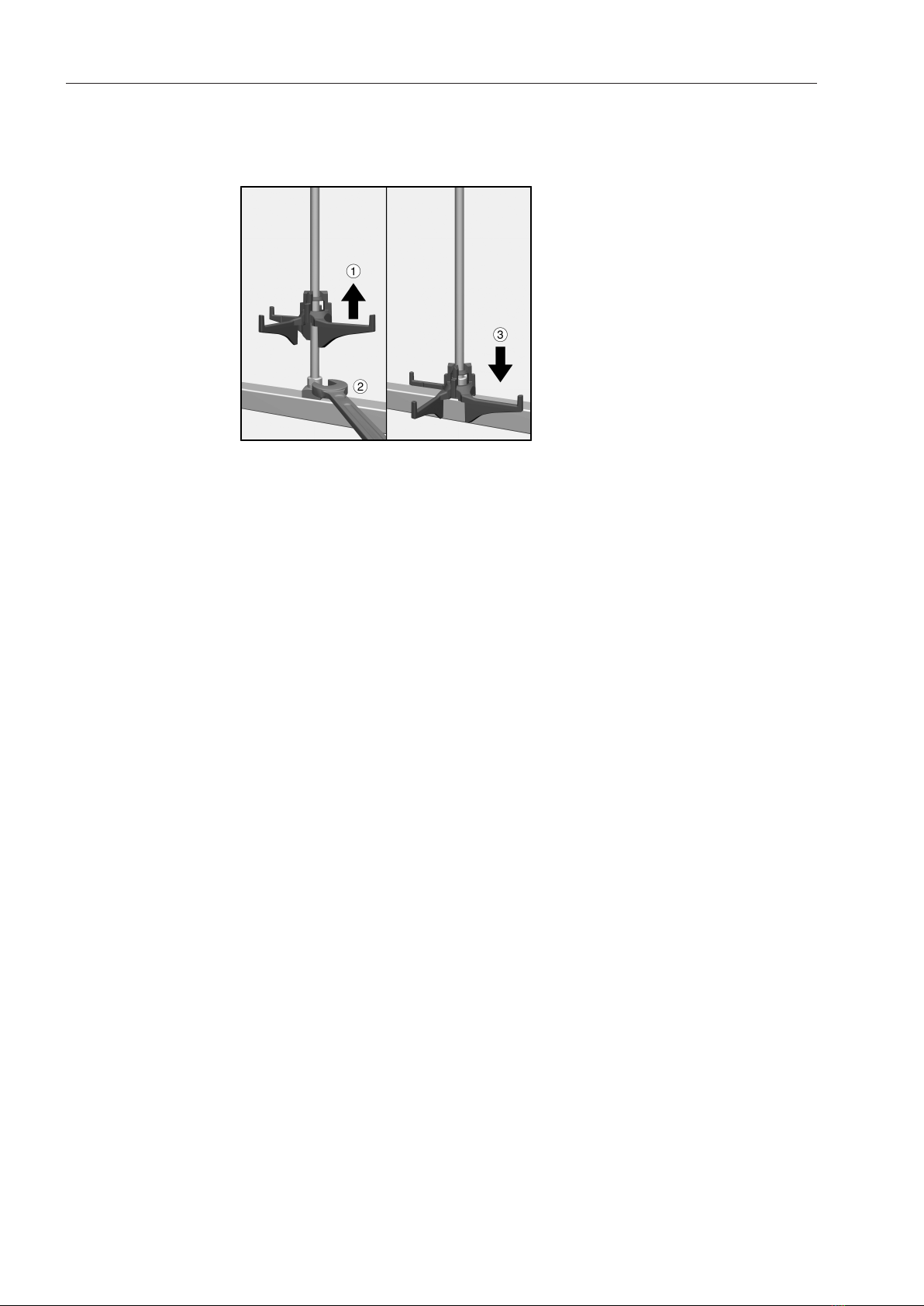

Zvedněte dosed na injektorové trysce a zašroubujte trysku na poža-
dované pozici .
Utáhněte trysku plochým klíčem .
Zasouvejte dosed dolů, dokud nedosedne na rozvodu vody .

cs - Montáž
9
Montáž přídržných rámů

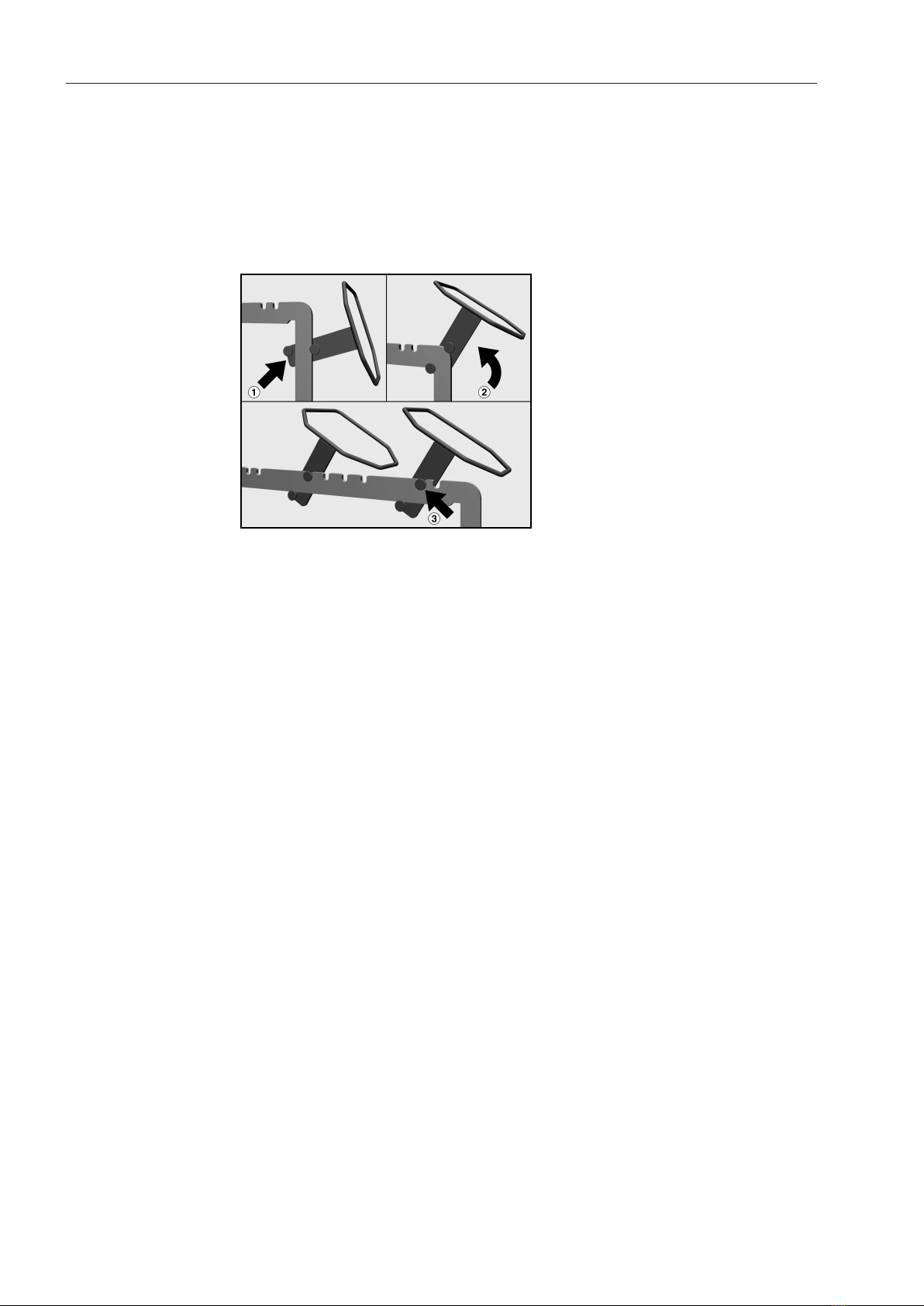

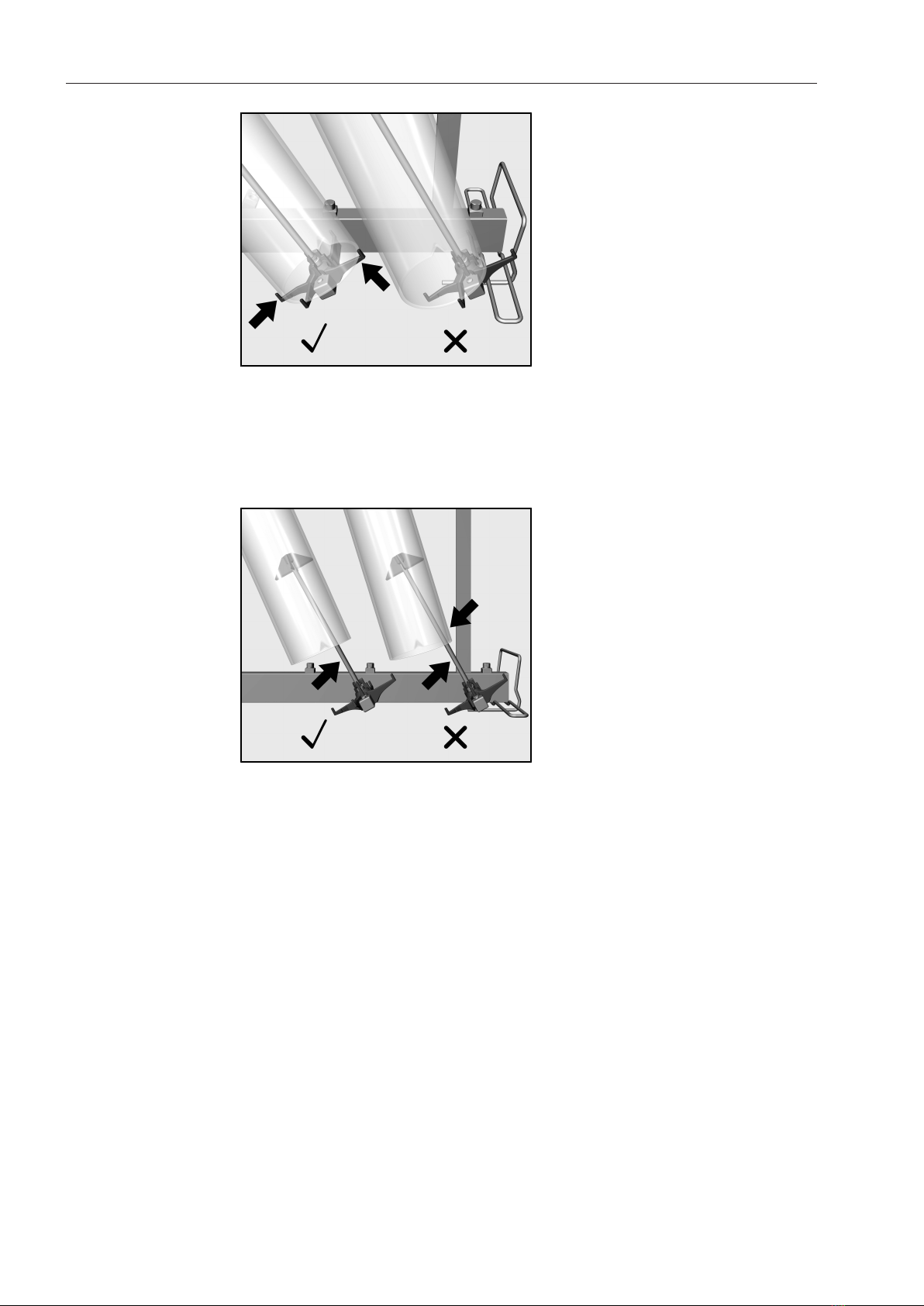

Přídržné rámy se montují nad tryskami na horní příčce modulu, po 2
na každé straně. Zkosené rohy přídržných rámů vystřeďují odměrné
válce během přípravy. Po montáži musí směřovat dolů.
Přiložte přídržný rám na jednu zbočních opěr modulu. Čepy přídrž-
ného rámu přitom musí obejmout opěru modulu. Rám musí
směřovat ven a zkosené rohy dolů.
Otočte přídržný rám nahoru na horní příčku modulu.
Zahákněte přídržný rám do jedné ze západek.
Rámy se musí montovat oboustranně. Postup opakujte na druhé
straně.

cs - Technika používání
10
Injektorové moduly
Do košů dávejte vždy jen prázdné moduly bez předmětů kmytí.
Před každým naplněním zkontrolujte správnou aretaci.
Moduly musí být před vyjmutím úplně vyprázdněny.
Při nasazování nebo vyjímání osazených modulů se mohou poško-
dit myté předměty a např. vpřípadě rozbití skla vést kporanění.
Nasazení injekto-
rových modulů
Injektorový modul nasazujte jen do horního koše A 150. Trysky musí
při nasazování směřovat nahoru.
Zasuňte injektorový modul spřipojovacím hrdlem pod ostrým úhlem
do vodní přípojky.
Nakonec modul zaklapněte zatlačením do výztuh koše.

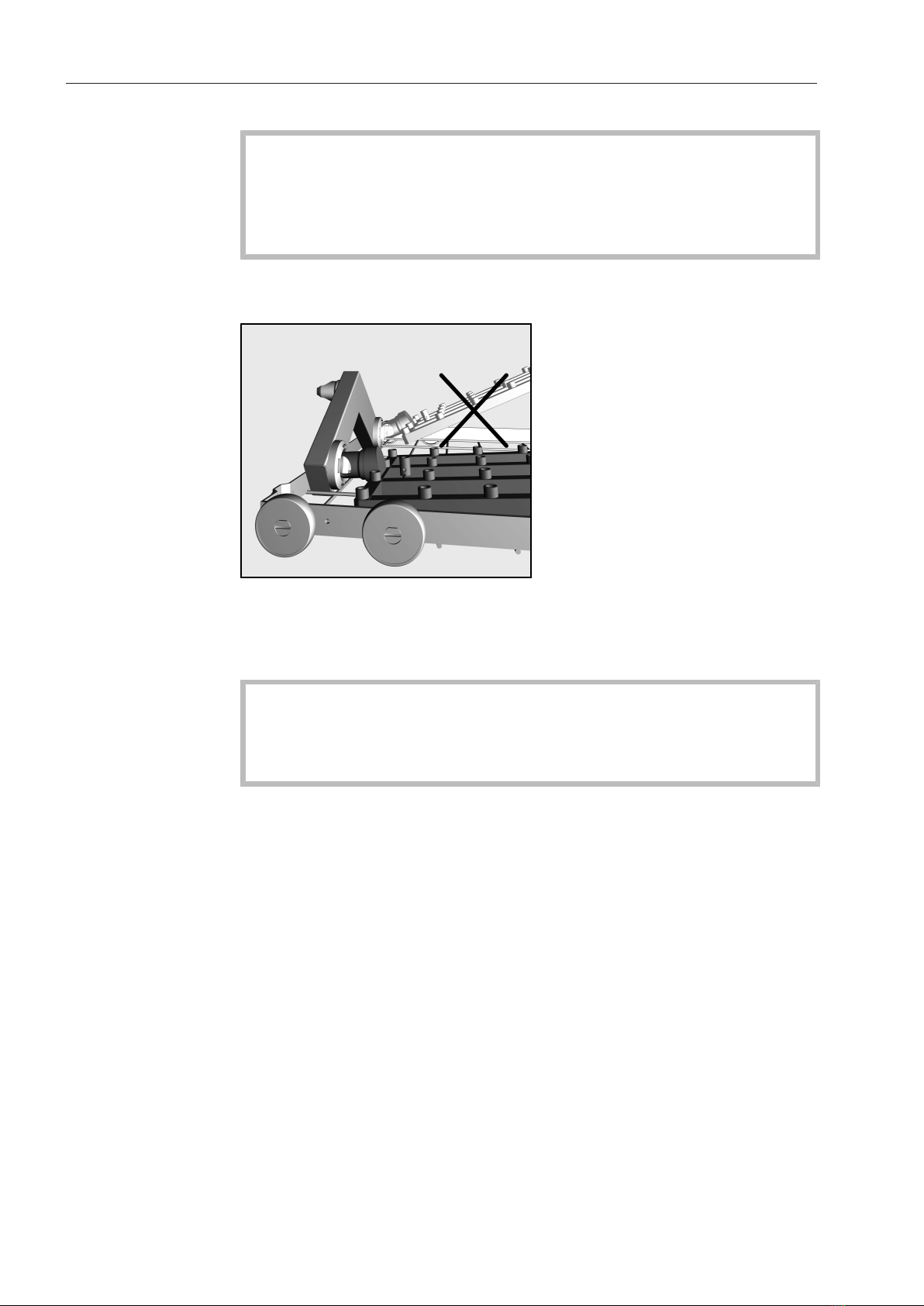

Odejmutí injekto-
rového modulu Koš nevytahujte zmycího a dezinfekčního automatu za injekto-
rový modul.
Modul by se mohl uvolnit nebo by se mohla poškodit vodní pří-
pojka.
Uvolněte modul ze západek a vytáhněte ho vpřímém úhlu zvodní
přípojky. Úhel nezvolte příliš odchylný od přímého, protože páčením
by se mohla poškodit přípojka a připojovací hrdlo.
