Milwaukee PJ 710 User manual
Original instructions
Originalbetriebsanleitung
Notice originale
Istruzioni originali
Manual original
Oorspronkelijke
gebruiksaanwijzing
Original brugsanvisning
Original bruksanvisning
Bruksanvisning i original
Alkuperäiset ohjeet
Πρωτότυπο οδηγιών χρήσης
Orijinal işletme talimatı
Původním návodem k
používání
Pôvodný návod na použitie
Instrukcją oryginalną
Eredeti használati utasítás
Izvirna navodila
Originalne pogonske upute
Instrukcijām oriģinālvalodā
Originali instrukcija
Algupärane kasutusjuhend
Оригинальное руководство
по эксплуатации
Оригинално ръководство за
експлоатация
Instrucţiuni de folosire
originale
Оригинален прирачник за
работа
原始的指南
PJ 710
2 3
ENGLISH
FRANÇAIS
ITALIANO
PORTUGUES
NEDERLANDS
DANSK
SVENSKA
SUOMI
TÜRKÇE
DEUTSCH
NORSK
POLSKI
MAGYAR
ČESKY
SLOVENSKY
HRVATSKI
LATVISKI
LIETUVIŠKAI
EESTI
ÐÓÑÑÊÈÉ
БЪЛГАÐÑÊÈ
20
22
24
26
28
30
32
34
36
38
40
42
44
46
48
50
52
ROMÂNIA
ESPAÑOL
ÅËËÇNÉÊÁ
Technische Daten, Sicherheitshinweise, Bestimmungsgemäße Verwendung,
CE-Konformitätserklärung, Netzanschluss, Wartung, Symbole Bitte lesen und
aufbewahren!
Caractéristiques techniques, Instructions de sécurité, Utilisation conforme aux
prescriptions, Declaration CE de Conformité, Branchement secteur, Entretien, Symboles Prière de lire et de
conserver!
Dati tecnici,Norme di sicurezza,Utilizzo conforme, Dicharazione di Conformità
CE, Collegamento alla rete, Manutenzione, Simboli Si prega di leggere le
istruzioni e di conservarle!
Datos técnicos, Instrucciones de seguridad, Aplicación de acuerdo a la nalidad,
Declaracion de Conformidad CE, Conexión eléctrica, Mantenimiento, Símbolos Lea y conserve estas
instrucciones por favor!
Características técnicas, Instruções de segurança, Utilização autorizada,
Declaração de Conformidade CE, Ligação à rede, Manutenção, Symbole Por favor leia e conserve em
seu poder!
Technische gegevens, Veiligheidsadviezen, Voorgeschreven gebruik van het
systeem, EC-Konformiteitsverklaring, Netaansluiting,Onderhoud, Symbolen Lees en let goed op
deze adviezen!
Tekniske data, Sikkerhedshenvisninger, Tiltænkt formål,
CE-Konformitetserklæring, Nettilslutning, Vedligeholdelse, Symboler Vær venlig at læse og
opbevare!
Tekniska data, Säkerhetsutrustning, Använd maskinen Enligt anvisningarna,
CE-Försäkran, Nätanslutning, Skötsel, Symboler Var god läs och tag tillvara
dessa instruktioner!
Tekniset arvot, Turvallisuusohjeet, Tarkoituksenmukainen käyttö,
Todistus CE-standardinmukaisuudesta, Verkkoliitäntä, Huolto, Symbolit Lue ja säilytö!
Technical Data,Safety Instructions, Specied Conditions of Use,
EC-Declaration of Conformity, Mains connection, Maintenance, Symbols Please read and save
these instructions!
Tekniske data, Spesielle sikkerhetshenvisninger, Formålsmessig bruk,
CE-Samsvarserklæring, Nettilkopling, Vedlikehold, Symboler Vennligst les og
oppbevar!
Ôå÷íéêá óôïé÷åéá, Åéäéêåó õðïäåéîåéó áóöáëåéáó, ×ñçóç óõìöùíá ìå ôï óêïðï ðñïïñéóìïõ,
Äçëùóç ðéóôïôçôáó åê, Óõíäåóç óôï çëåêôñéêï äéêôõï, Óõíôçñçóç,
Óõìâïëá
Ðáñáêáëþ äéáâÜóôå
ôéò êáé öõëÜîôå ôéò!
Technická data, Speciální bezpečnostní upozornění, Oblast využití,
Ce-prohlášení o shodě, Připojení na sít, Údržba, Symboly Po přečtení uschovejte
Dane techniczne, Specjalne zalecenia dotyczące bezpieczeństwa, Użytkowanie zgodne z
przeznaczeniem, Świadectwo zgodności ce, Podłączenie do sieci, Gwarancja, Symbole
Műszaki adatok, Különleges biztonsági tudnivalók, Rendeltetésszerű használat,
Ce-azonossági nyilatkozat, Hálózati csatlakoztatás, Karbantartás, Szimbólumok Olvassa el és
őrizze meg
Prosimy o uważne przeczytanie i przestrzeganie
zaleceń zamie szczonych w tej instrukcji.
Teknik veriler, Güvenliğiniz için talimatlar, Kullanim, CE uygunluk beyanice, Şebeke
bağlantisi, Bakim, Semboller Lütfen okuyun ve
saklayın
Technické údaje, Špeciálne bezpečnostné pokyny, Použitie podľa predpisov,
CE-Vyhlásenie konformity, Sieťová prípojka, Údrzba, Symboly Prosím prečítať a
uschovať!
Tehnički podaci, Specijalne sigurnosne upute, Propisna upotreba,
CE-Izjava konformnosti, Priključak na mrežu, Održavanje, Simboli Molimo pročitati i
sačuvati
Tehniskie dati, Speciālie drošības noteikumi, Noteikumiem atbilstošs izmantojums,
Atbilstība CE normām, Tīkla pieslēgums, Apkope, Simboli Pielikums lietošanas
pamācībai
Techniniai duomenys, Ypatingos saugumo nuorodos, Naudojimas pagal paskirtį,
CE Atitikties pareiškimas, Elektros tinklo jungtis, Techninis aptarnavimas, Simboliai Prašome perskaityti ir
neišmesti!
Tehnilised andmed, Spetsiaalsed turvajuhised, Kasutamine vastavalt otstarbele,
EÜ Vastavusavaldus, Võrku ühendamine, Hooldus, Sümbolid Palun lugege läbi ja hoidke
alal!
Òåõíè÷åñêèå äàííûå, Ðåêîìåíäàöèè ïî òåõíèêå áåçîïàñíîñòè,
Èñïîëüçî- âàíèå, Ïîäêëþ÷åíèå ê ýëåêòðîñåòè, Îáñëóæèâàíèå, Ñèìâîëû
Ïîæàëóéñòà, ïðî÷òèòå è ñîõðàíèòå
íàñòîÿùóþ! èíñòðóêöèþ
Òåõíè÷åñêè äàííè, Ñïåöèàëíè óêàçàíèÿ çà áåçîïàñíîñò, Èçïîëçâàíå ïî ïðåäíàçíà÷åíèå,
ÑЕ-Дåêëàðàöèÿ çà ñъîòâåòñòâèå, Ñâъðçâàíå êъì ìðåæàòà, Ïîääðъæêà, Ñèìâîëè
Мîëÿ ïðî÷åòåòå è
çàïàçåòå!
Date tehnice, Instrucţiuni de securitate, Condiţii de utilizare specicate, Declaraţie
de conformitate, Alimentare de la reţea, Intreţinere, Simboluri Va rugăm citiţi şi păstraţi
aceste instrucţiuni
SLOVENSKO
54
Tehnični podatki, Specialni varnostni napotki, Uporaba v skladu z namembnostjo,
Ce-izjava o konformnosti, Omrežni priključek, Vzdrževanje,Simboli Prosimo preberite in
shranite!
56
58
60
62
64
66
68
中文
技术数据, 特殊安全指示, 正确地使用机器, 欧洲安全规定说明, 电源插头, 维
修, 符号
请详细阅读并妥善保存！ 70
4 5
11
9
13
16
12
8
14
18
START STOP
7
10
6
6 7
>15 mm
0
10
20
47 x 15 x 4 mm
53 x 19 x 4 mm
56 x 23 x 4 mm
8-12 mm
12-15 mm
1
2
8 9
0 0 8,0 mm
10 10 10,0 mm
20 20 12,3 mm
SSimplex 13,0 mm
DDuplex 14,7 mm
Max maximum 19,0 mm

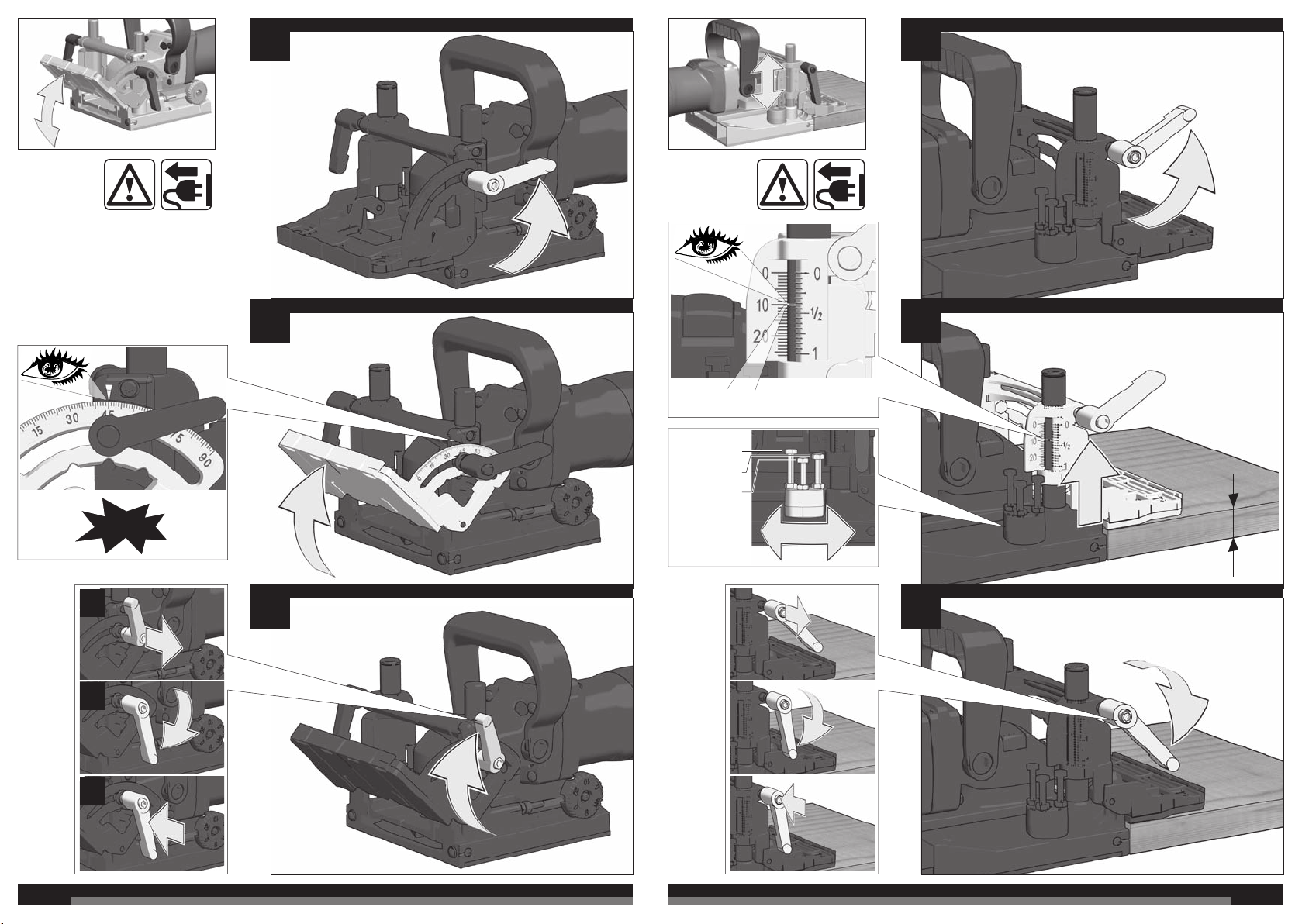

10 11
1
2
3
X
X:2
1
2
3
click
22,5°
45°
67,5°
A
B
C
X=25 mm
X=19 mm
X=16 mm
12 13
CleanLine System
Accessory
Zubehör
Accessoire
Accessorio
Accessorio
Acessório
Toebehoren
Tilbehør
Tilbehør
Tillbehör
Lisälaite
ÅîáñôÞìáôá
Aksesuar
Příslušenství
Príslušenstvo
Element wyposażenia
dodatkowego
Tartozék
Oprema
Pribor
Papildus aprīkojums
Priedas
Tarvikud
Дîïîëíèòåëü
Аксесоар
Accesorii
配件
click
click
click
START
LOCK
STOP
1
2
1
2
14 15
4
5
STOP
< 16 mm
1
2
3
START
16 17
1
2
3
1
2
3
18 19
20 21
PJ 710
.........................710 W
.....................10000 min-1
...........................19 mm
.............................4 mm
...................... 0-90°
.........................100 mm
...........................22 mm
............................M 10
..........................2,8 kg
...........................87 dB (A)
...........................98 dB (A)
.......................< 2,5 m/s2
..........................1,5 m/s2
ENGLISH ENGLISH
TECHNICAL DATA
Rated input ..............................................................................
No-load speed .........................................................................
Groove depth max...................................................................
Groove width ...........................................................................
Swivelling range ......................................................................
Router diameter.......................................................................
Blade bore diameter ................................................................
Thread of work spindle ............................................................
Weight according EPTA-Procedure 01/2003...........................
Noise/vibration information
Measured values determined according to EN 60 745.
Typically, the A-weighted noise levels of the tool are:
Sound pressure level (K = 3 dB(A)) .......................................
Sound power level (K = 3 dB(A))............................................
Wear ear protectors!
Total vibration values (vector sum in the three axes)
determined according to EN 60745.
Vibration emission value ah .....................................................
Uncertainty K=.........................................................................
WARNING! Read all safety warnings and all
instructions, including those given in the accompanying
brochure. Failure to follow the warnings and instructions
may result in electric shock, re and/or serious injury.
Save all warnings and instructions for future reference.
SAFETY INSTRUCTIONS
Wear ear protectors. Exposure to noise can cause hearing
loss.
Appliances used at many different locations including open
air must be connected via a residual current device (FI,
RCD, PRCD).
Always wear goggles when using the machine. It is
recommended to wear gloves, sturdy non slipping shoes
and apron.
Always disconnect the plug from the socket before carrying
out any work on the machine.
Only plug-in when machine is switched off.
Keep mains lead clear from working range of the machine.
Always lead the cable away behind you.
Never reach into the danger area of the plane when it is
running.
Tools must at least be congured for the rotational
speed indicated on the power tool. Milling cutters or other
tools running at overspeed could y off and cause injury.
Always use the safety guard. A safety guard protects the
user from broken parts of the cutter and prevents him from
touching the cutter inadvertently.
Do not use milling cutters that are blunt or damaged.
Sawdust and splinters must not be removed while the
machine is running.
Always try to clamp the workpiece securely. Lead the
machine with both hands.
Only use properly sharpened blades, otherwise increased
cutting forces will shatter the workpiece. Only use blades
intended for manual tool advance.
Do not stop the blade by hand after switching off.
The base plate must not be clamped down while the blade
is extended. Lowering and raising the blade must be easy
going.

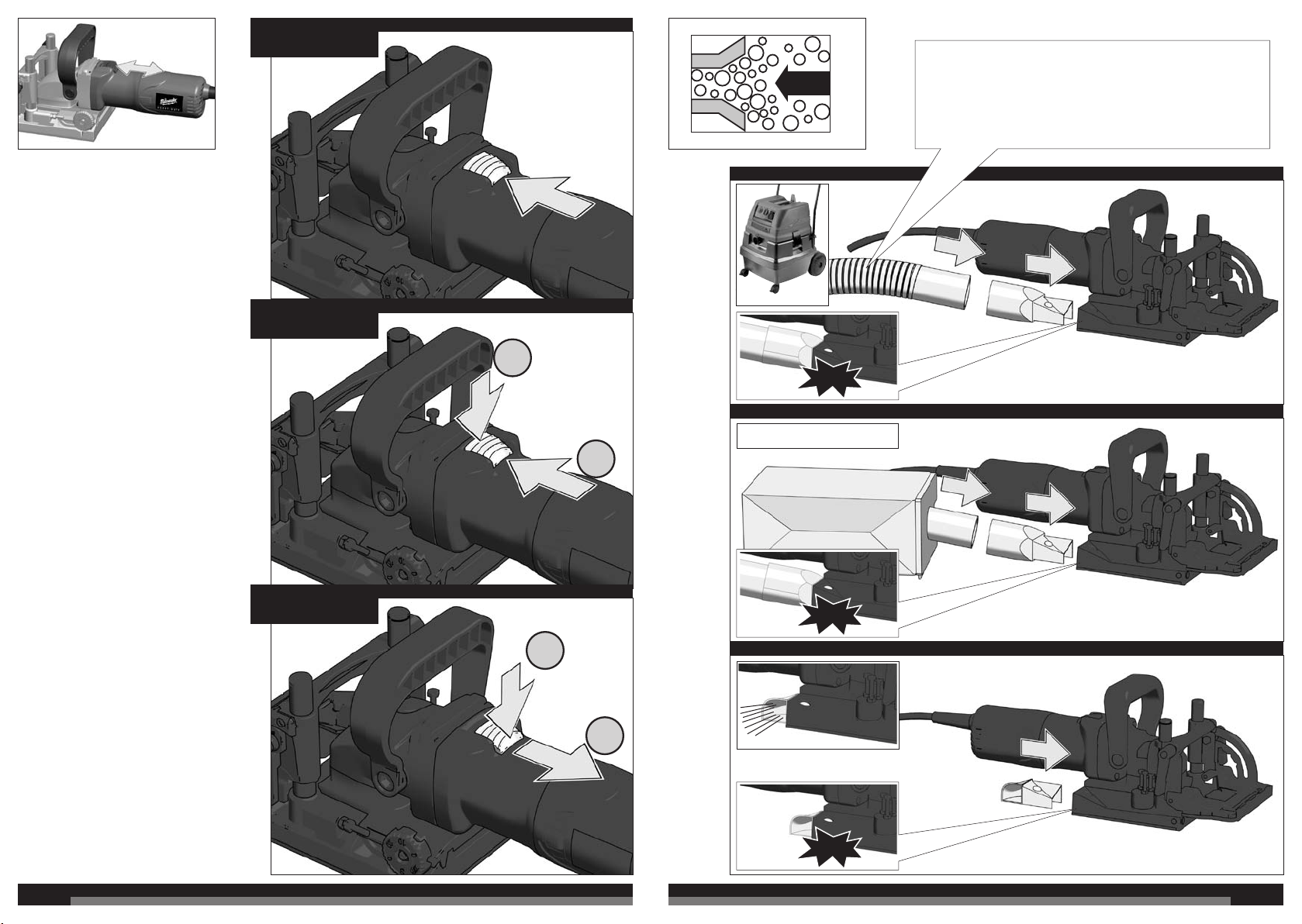

Always t the suction nozzle or the by-pass nozzle before
using the joiner.
The dust that arises when working with this tool can be
detrimental to health and therefore not reach the body. Use
a dust absorption system and wear a suitable dust
protection mask. Remove deposited dust thoroughly, e.g.
with a vacuum cleaner.
EC-DECLARATION OF CONFORMITY
We declare under our sole responsibility that this product is
in conformity with the following standards or standardized
documents.
EN 60745-1:2009 + A11:2010
EN 60745-2-19:2009 + A1:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
in accordance with the regulations
2011/65/EU (RoHs)
2006/42/EC
2004/108/EC
Winnenden, 2012-10-26
Rainer Kumpf
Director Product Development
Authorized to compile the technical le
SPECIFIED CONDITIONS OF USE
The joiner can be used for mortise joints in solid wood,
plywood, chipboard, bre board, plexiglass, and articial
marble.
Do not use this product in any other way as stated for
normal use.
MAINS CONNECTION
Connect only to single-phase a.c. current and only to the
system voltage indicated on the rating plate. It is also
possible to connect to sockets without an earthing contact
as the design conforms to safety class II.
MAINTENANCE
The ventilation slots of the machine must be kept clear at all
times.
Use only Milwaukee accessories and Milwaukee spare
parts. Should components need to be replaced which have
not been described, please contact one of our Milwaukee
service agents (see our list of guarantee/service addresses).
If needed, an exploded view of the tool can be ordered.
Please state the Article No. as well as the machine type
printed on the label and order the drawing at your local
service agents or directly at: Milwaukee Electric Tool,
Max Eyth Straße 10, D 71364 Winnenden, Germany.
SYMBOLS
Remove the battery pack before starting any
work on the machine.
Do not dispose of electric tools together with
household waste material! In observance of
European Directive 2002/96/EC on waste
electrical and electronic equipment and its
implementation in accordance with national law,
electric tools that have reached the end of their
life must be collected separately and returned to
an environmentally compatible recycling facility.
Class II construction, tool in which protection
against electric shock does not rely on basic
insulation only, but in which additional safety
precautions, such as double insulation or
reinforced insulation, are provided.
WARNING
The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in
EN 60745 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure.
The declared vibration emission level represents the main applications of the tool. However if the tool is used for different
applications, with different accessories or poorly maintained, the vibration emission may differ. This may signicantly increase
the exposure level over the total working period.
An estimation of the level of exposure to vibration should also take into account the times when the tool is switched off or when
it is running but not actually doing the job. This may signicantly reduce the exposure level over the total working period.
Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the
accessories, keep the hands warm, organisation of work patterns.
22 23
PJ 710
.........................710 W
.....................10000 min-1
...........................19 mm
.............................4 mm
...................... 0-90°
.........................100 mm
...........................22 mm
............................M 10
..........................2,8 kg
...........................87 dB (A)
...........................98 dB (A)
.......................< 2,5 m/s2
..........................1,5 m/s2
TECHNISCHE DATEN
Nennaufnahmeleistung............................................................
Leerlaufdrehzahl......................................................................
Nuttiefe ....................................................................................
Nutbreite..................................................................................
Schwenkbereich ......................................................................
Fräser-ø...................................................................................
Aufnahme-ø.............................................................................
Spindelgewinde .......................................................................
Gewicht nach EPTA-Prozedur 01/2003...................................
Geräusch/Vibrationsinformation
Messwerte ermittelt entsprechend EN 60 745.
Der A-bewertete Geräuschpegel des Gerätes beträgt
typischerweise:
Schalldruckpegel (K = 3 dB(A))..............................................
Schallleistungspegel (K = 3 dB(A)) ........................................
Gehörschutz tragen!
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen)
ermittelt entsprechend EN 60745.
Schwingungsemissionswert ah ................................................
Unsicherheit K =......................................................................
WARNUNG!
Lesen Sie alle Sicherheitshinweise und
Anweisungen, auch die in der beiliegenden Broschüre.
Versäumnisse bei der Einhaltung der Sicherheitshinweise
und Anweisungen können elektrischen Schlag, Brand und/
oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
SPEZIELLE SICHERHEITSHINWEISE
Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann
Gehörverlust bewirken.
Steckdosen in Außenbereichen müssen mit Fehlerstrom-
Schutzschaltern ausgerüstet sein. Das verlangt die
Installationsvorschrift für Ihre Elektroanlage. Bitte beachten
Sie das bei der Verwendung unseres Gerätes.
Beim Arbeiten mit der Maschine stets Schutzbrille tragen.
Schutzhandschuhe, festes und rutschsicheres Schuhwerk
und Schürze werden empfohlen.
Vor allen Arbeiten an der Maschine Stecker aus der
Steckdose ziehen.
Maschine nur ausgeschaltet an die Steckdose anschließen.
Anschlusskabel stets vom Wirkungsbereich der Maschine
fernhalten. Kabel immer nach hinten von der Maschine
wegführen.
Nicht in den Gefahrenbereich der laufenden Maschine
greifen.
Arbeitswerkzeuge müssen mindestens für die auf dem
Elektrowerkzeug angegebene Drehzahl ausgelegt sein.
Mit Überdrehzahl laufende Fräser oder andere
Arbeitswerkzeuge können auseinander iegen und
Verletzungen verursachen.
Verwenden Sie immer die Schutzhaube. Eine
Schutzhaube schützt den Benutzer vor abgebrochenen
Teilen des Fräsers und vor unabsichtlicher Berührung des
Fräsers.
Keine stumpfen oder beschädigte Fräser verwenden.
Späne oder Splitter dürfen bei laufender Maschine nicht
entfernt werden.
Werkstücke wenn möglich festspannen und Maschine mit
beiden Händen führen.
Nur einwandfrei geschärfte Fräser verwenden, da sonst
erhöhte Schnittkräfte das Werkstück zerschlagen. Nur
Fräser für Handvorschub verwenden.
Den Fräser nach dem Ausschalten nicht abbremsen.
Die Grundplatte darf bei ausgefahrenem Fräser nicht
festgeklemmt werden. Das Aus- und Einfahren des Fräsers
aus der Grundplatte muss leichtgängig funktionieren.
Nur mit aufgestecktem Umlenkstutzen oder Absaugstutzen
arbeiten.
Beim Arbeiten entstehender Staub ist oft
gesundheitsschädlich und sollte nicht in den Körper
gelangen. Staubabsaugung verwenden und zusätzlich
geeignete Staubschutzmaske tragen. Abgelagerten Staub
gründlich entfernen, z.B. Aufsaugen.
DEUTSCH DEUTSCH
CE-KONFORMITÄTSERKLÄRUNG
Wir erklären in alleiniger Verantwortung, dass dieses
Produkt mit den folgenden Normen oder normativen
Dokumenten übereinstimmt.
EN 60745-1:2009 + A11:2010
EN 60745-2-19:2009 + A1:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
gemäß den Bestimmungen der Richtlinien
2011/65/EU (RoHs)
2006/42/EG
2004/108/EG
Winnenden, 2012-10-26
Rainer Kumpf
Director Product Development
Bevollmächtigt die technischen Unterlagen
zusammenzustellen
BESTIMMUNGSGEMÄßE VERWENDUNG
Die Flachdübelfräse eignet sich zum Fräsen von Nuten für
Flachdübelverbindungen in Massivholz, Sperrholz,
Spanplatten, Faserplatten, Plexiglas und Kunstmarmor.
Dieses Gerät darf nur wie angegeben bestimmungsgemäß
verwendet werden.
NETZANSCHLUSS
Nur an Einphasen-Wechselstrom und nur an die auf dem
Leistungsschild angegebene Netzspannung anschließen.
Anschluss ist auch an Steckdosen ohne Schutzkontakt
möglich, da ein Aufbau der Schutzklasse II vorliegt.
WARTUNG
Stets die Lüftungsschlitze der Maschine sauber halten.
Nur Milwaukee Zubehör und Ersatzteile verwenden.
Bauteile, deren Austausch nicht beschrieben wurde, bei
einer Milwaukee Kundendienststelle auswechseln lassen
(Broschüre Garantie/Kundendienstadressen beachten).
Bei Bedarf kann eine Explosionszeichnung des Gerätes
unter Angabe der Maschinen Type und der zehnstelligen
Nummer auf dem Leistungsschild bei Ihrer
Kundendienststelle oder direkt bei Milwaukee Electric Tool,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany,
Germany angefordert werden.
SYMBOLE
Vor allen Arbeiten an der Maschine Stecker aus
der Steckdose ziehen.
Werfen Sie Elektrowerkzeuge nicht in den
Hausmüll! Gemäss Europäischer Richtlinie
2002/96/EG über Elektro- und Elektronik-
Altgeräte und Umsetzung in nationales Recht
müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Schutzklasse II, Elektrowerkzeug, bei dem der
Schutz gegen elektrischen Schlag nicht nur von
der Basisisolierung abhängt, sondern in dem
zusätzliche Schutzmaßnahmen, wie doppelte
Isolierung oder verstärkte Isolierung,
angewendet werden.
WARNUNG
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren
gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für
eine vorläuge Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings
das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt
wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum
deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät
abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum
Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
24 25
PJ 710
.........................710 W
.....................10000 min-1
...........................19 mm
.............................4 mm
...................... 0-90°
.........................100 mm
...........................22 mm
............................M 10
..........................2,8 kg
...........................87 dB (A)
...........................98 dB (A)
.......................< 2,5 m/s2
..........................1,5 m/s2
FRANÇAIS FRANÇAIS
CARACTÉRISTIQUES TECHNIQUES
Puissance nominale de réception....................................................
Vitesse de rotation à vide.................................................................
Profondeur de rainure max..............................................................
Largeur de rainure............................................................................
Plage de basculement de la butée orientable .................................
Diamètre des fraises........................................................................
Diamètre de l’alésage intérieur........................................................
Filetage de l’arbre ............................................................................
Poids suivant EPTA-Procedure 01/2003 .........................................
Informations sur le bruit et les vibrations
Valeurs de mesure obtenues conformément à la EN 60 745.
La mesure réelle (A) du niveau de bruit de l’outil est
Niveau de pression acoustique (K = 3 dB(A))........................
Niveau d‘intensité acoustique (K = 3 dB(A)) ..........................
Toujours porter une protection acoustique!
Valeurs totales des vibrations (somme vectorielle de trois
sens) établies conformément à EN 60745.
Valeur d’émission vibratoire ah ................................................
Incertitude K= .........................................................................
AVERTISSEMENT! Lisez toutes les consignes de
sécurité et les instructions, même celles qui se trouvent
dans la brochure ci-jointe. Le non-respect des
avertissements et instructions indiqués ci après peut
entraîner un choc électrique, un incendie et/ou de graves
blessures sur les personnes.
Bien garder tous les avertissements et instructions.
INSTRUCTIONS DE SÉCURITÉ PARTICULIERES
Portez une protection acoustique. L’inuence du bruit peut
provoquer la surdité.
Les prises de courant se trouvant à l’extérieur doivent être
équipées de disjoncteurs différentiel (FI, RCD, PRCD)
conformément aux prescriptions de mise en place de votre
installation électrique. Veuillez en tenir compte lors de l’utilisation
de notre appareil.I
Toujours porter des lunettes protectrices en travaillant avec la
machine. Des gants de sécurité, des chaussures solides et à
semelles antidérapantes et un tablier sont recommandés.
Avant tous travaux sur la machine extraire la che de la prise de
courant.
Ne raccorder la machine au réseau que si l’interrupteur est en
position arrêt.
Le câble d’alimentation doit toujours se trouver en dehors du
champ d’action de la machine. Toujours maintenir le câble
d’alimentation à l’arrière de la machine.
Ne jamais intervenir dans la zone dangereuse lorsque la
machine est en marche.
Les outils de travail doivent être conçus au moins pour la
vitesse de rotation indiquée sur l’outil électrique. Des
fraiseuses ou d’autres outils de travail qui tournent à sur-régime
peuvent être expulsés et provoquer des blessures.
Utilisez toujours le capot de protection. Un capot de
protection protège l’utilisateur contre des parties de fraiseuse qui
se sont cassées et contre un contact par inadvertance avec la
fraiseuse.
Ne pas utiliser de fraises émoussées ou endommagées.
Ne jamais enlever les copeaux ni les éclats lorsque la machine
est en marche.
Si possible, serrer les pièces à travailler et guider la machine des
deux mains.
N’utiliser que des fraises correctement affûtées, sinon la pièce
risque d’être brisée par les forces de coupe supérieures.
N’utiliser que des fraises pour avance manuelle.
Ne jamais tenter de ralentir la fraise encore en rotation après
avoir éteint la machine.
La plaque de base ne doit pas être serrée lorsque la fraise se
trouve en position avancée. La fraise doit pouvoir sortir et entrer
facilement dans la plaque de base.
Ne travailler qu’avec la tubulure d’aspiration ou la tubulure
angulaire montée.
Les poussières dégagées lors du travail sont souvent nocives et
ne devraient pas pénétrer dans le corps. Utiliser un dispositif
d’aspiration de poussières et porter en plus un masque de
protection approprié. Eliminer soigneusement les dépôts de
poussières, p. ex. en les aspirant au moyen d’un système
d’aspiration de copeaux.
DECLARATION CE DE CONFORMITÉ
Nous déclarons sous notre responsabilité que ce produit est en
conformité avec les normes ou documents normalisés suivants
EN 60745-1:2009 + A11:2010
EN 60745-2-19:2009 + A1:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
conformément aux réglementations
2011/65/EU (RoHs)
2006/42/CE
2004/108/CE
Winnenden, 2012-10-26
Rainer Kumpf
Director Product Development
Autorisé à compiler la documentation technique.
UTILISATION CONFORME AUX PRESCRIPTIONS
L’entailleuse - rainureuse est appropriée au fraisage des
rainures pour raccords à biscuits dans bois massif, contre-
plaqués, panneaux de particules, panneaux bres, plexiglas et
marbre articiel.
Comme déjà indiqué, cette machine n’est conçue que pour être
utilisée conformément aux prescriptions.
BRANCHEMENT SECTEUR
Raccorder uniquement à un courant électrique monophasé et
uniquement à la tension secteur indiquée sur la plaque
signalétique. Le raccordement à des prises de courant sans
contact de protection est également possible car la classe de
protection II est donnée.
ENTRETIEN
Tenir toujours propres les orices de ventilation de la machine.
Utiliser uniquement les accessoires Milwaukee et les pièces
détachées Milwaukee. Faire remplacer les composants dont le
remplacement n’a pas été décrit, par un des centres de service
après-vente Milwaukee (observer la brochure avec les adresses
de garantie et de service après-vente).
Si besoin est, une vue éclatée de l’appareil peut être fournie.
S’adresser, en indiquant bien le numéro à dix chiffres porté sur la
plaque signalétique, à votre station de service après-vente (voir
liste jointe) ou directement à Milwaukee Electric Tool,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.
SYMBOLES
Avant tous travaux sur la machine retirer l’accu
interchangeable.
Ne pas jeter les appareils électriques dans les
ordures ménagères! Conformément à la directive
européenne 2002/96/EG relative aux déchets
d’équipements électriques ou électroniques
(DEEE), et à sa transposition dans la législation
nationale, les appareils électriques doivent être
collectés à part et être soumis à un recyclage
respectueux de l’environnement.
Classe de protection II, outil électrique au niveau
duquel la protection contre la foudre ne dépend pas
uniquement de l‘isolation de base et au niveau
duquel des mesures de protection ultérieurs ont été
prises, telles que la double isolation ou l‘isolation
augmentée.
AVERTISSEMENT
Le niveau vibratoire indiqué dans ces instructions a été mesuré selon un procédé de mesure normalisé dans la norme EN
60745 et peut être utilisé pour comparer des outils électriques entre eux. Il convient aussi à une estimation provisoire de la
sollicitation par les vibrations.
Le niveau vibratoire indiqué représente les applications principales de l’outil électrique. Toutefois, si l’outil électrique est utilisé
pour d’autres applications, avec des outils rapportés qui diffèrent ou une maintenance insufsante, il se peut que le niveau
vibratoire diverge. Cela peut augmenter nettement la sollicitation par les vibrations sur tout l’intervalle de temps du travail.
Pour une estimation précise de la sollicitation par les vibrations, on devrait également tenir compte des temps pendant lesquels
l’appareil n’est pas en marche ou tourne sans être réellement en service. Cela peut réduire nettement la sollicitation par les
vibrations sur tout l’intervalle de temps du travail.
Dénissez des mesures de sécurité supplémentaires pour protéger l’utilisateur contre l’inuence des vibrations, comme par
exemple : la maintenance de l’outil électrique et des outils rapportés, le maintien au chaud des mains, l’organisation des
déroulements de travail.
26 27
PJ 710
.........................710 W
.....................10000 min-1
...........................19 mm
.............................4 mm
...................... 0-90°
.........................100 mm
...........................22 mm
............................M 10
..........................2,8 kg
...........................87 dB (A)
...........................98 dB (A)
.......................< 2,5 m/s2
..........................1,5 m/s2
ITALIANO ITALIANO
DATI TECNICI
Potenza assorbita nominale ....................................................
Numero di giri a vuoto .............................................................
Profondità scanalatura mass...................................................
Ampiezza scanalatura .............................................................
Spazio di regolazione ..............................................................
Fresa-ø....................................................................................
utile lama-ø..............................................................................
Passo attacco codolo ..............................................................
Peso secondo la procedura EPTA 01/2003.............................
Informazioni sulla rumorosità/sulle vibrazioni
Valori misurati conformemente alla norma EN 60 745.
La misurazione A della pressione del livello sonoro di un
utensile di solito deve essere
Livello di rumorosità (K = 3 dB(A)) .........................................
Potenza della rumorosità (K = 3 dB(A)) .................................
Utilizzare le protezioni per l’udito!
Valori totali delle oscillazioni (somma di vettori in tre direzioni)
misurati conformemente alla norma EN 60745
Valore di emissione dell’oscillazione ah ...................................
Incertezza della misura K=......................................................
AVVERTENZA! E’ necessario leggere tutte le
indicazioni di sicurezza e le istruzioni, anche quelle
contenute nella brochure allegata. In caso di mancato
rispetto delle avvertenze di pericolo e delle istruzioni
operative si potrà creare il pericolo di scosse elettriche,
incendi e/o incidenti gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni
operative per ogni esigenza futura.
NORME DI SICUREZZA
Indossare protezioni acustiche adeguate. L’esposizione
prolungata al rumore senza protezione può causare danni
all’udito.
Gli apparecchi mobili usati all’aperto devono essere
collegati interponendo un interruttore di sicurezza (FI, RCD,
PRCD) per guasti di corrente.
Durante l’uso dell’apparecchio utilizzare sempre gli occhiali
di protezione. Inoltre si consiglia di usare sistemi di
protezione per la respirazione e per l’udito, oltre ai guanti di
protezione.
Prima di effettuare qualsiasi lavoro sulla macchina togliere
la spina dalla presa di corrente.
Inserire la spina solo con interruttore su posizione “OFF”.
Tenere sempre lontano il cavo di collegamento dall’area di
lavoro dell’attrezzo.
Non entrare nel raggio d’azione dell’utensile mentre è in
funzione.
Gli attrezzi di lavoro devono essere progettati almeno
per il numero di giri riportato sull’attrezzo elettrico. Le
frese o altri attrezzi di lavoro che funzionano con survelocità
potrebbero disgregarsi causando lesioni.
Utilizzate sempre un carter di protezione. Un simile carter
di protezione protegge l’utente da parti rotte della fresa e dal
contatto involontario con la fresa.
Non utilizzare frese consumate o danneggiate.
Non rimuovere trucioli o schegge mentre l’utensile è in
funzione.
Bloccare sempre il materiale su cui si ha intenzione di
lavorare. Impugnare sempre l’utensile con entrambe le
mani.
Utilizzare propriamente lame aflate, altrimenti sarà
necessario aumentare la forza di spinta. Prima di utilizzare
l’utensile leggere attentamente il manuale di istruzione.
Una volta spenta la macchina non fermare mai la lama con
le mani.
La piastra base non deve essere appoggiata mentre la lama
è in movimento. L’abbassamento e l’innalzamento della
fresa dalla piastra base deve funzionare in modo leggero e
uniforme
Lavorare solo con il bocchettone di aspirazione e il
bocchettone di deviazione ben ssati.
La polvere provocata durante la lavorazione con questo
utensile può essere dannosa alla salute e per questo motivo
non devono entrare in contatto con il corpo. Usare un
sistema d’aspirazione polvere e indossare una maschera di
protezione dalla polvere. Rimuovere i depositi di polvere,
per esempio con un aspiratore.
DICHARAZIONE DI CONFORMITÀ CE
Dichiariamo, assumendo la piena responsabilità di tale
dichiarazione, che il prodotto è conforme alla seguenti
normative e ai relativi documenti:
EN 60745-1:2009 + A11:2010
EN 60745-2-19:2009 + A1:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
in base alle prescrizioni delle direttive
2011/65/EU (RoHs)
2006/42/CE
2004/108/CE
Winnenden, 2012-10-26
Rainer Kumpf
Director Product Development
Autorizzato alla preparazione della documentazione tecnica
UTILIZZO CONFORME
L’intestatrice lamellare può essere usata per effettuare
scanalature nel legno, nel legno compensato, nel legno
ricostituito, nei materiali in bra, plexiglass e nel marmo
articiale.
Utilizzare il prodotto solo per l’uso per cui è previsto.
COLLEGAMENTO ALLA RETE
Connettere solo corrente alternata mono fase e solo al
sistema di voltaggio indicato sulla piastra. E’ possibile anche
connettere la presa senza un contatto di messa a terra così
come prevede lo schema conforme alla norme di sicurezza
di classe II.
MANUTENZIONE
Tener sempre ben pulite le fessure di ventilazione
dell’apparecchio.
Usare solo accessori Milwaukee e pezzi di ricambio
Milwaukee. Gruppi costruttivi la cui sostituzione non è stata
descritta, devono essere fatti cambiare da un punto di
servizio di assistenza tecnica al cliente Milwaukee (vedi
depliant garanzia/indirizzi assistenza tecnica ai clienti).
In caso di mancanza del disegno esploso, può essere
richiesto al seguente indirizzo: Milwaukee Electric Tool,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.
SIMBOLI
Prima di iniziare togliere la batteria dalla
macchina.
Non gettare le apparecchiature elettriche tra i
riuti domestici. Secondo la Direttiva Europea
2002/96/CE sui riuti di pparecchiature
elettriche ed elettroniche e la sua attuazione in
conformità alle norme nazionali, le
apparecchiature elettriche esauste devono
essere accolte separatamente, al ne di essere
reimpiegate in modo eco-compatibile.
Classe di protezione II, utensile elettrico sul
quale la protezione contro la folgorazione
elettrica non dipende soltanto dall‘isolamento di
base e sul quale trovano applicazione ulteriori
misure di protezione, come il doppio isolamento
o l’isolamento maggiorato.
AVVERTENZA
Il livello di vibrazioni indicato nelle presenti istruzioni è stato misurato in conformità con un procedimento di misurazione
codicato nella EN 60745 e può essere utilizzato per un confronto tra attrezzi elettrici. Inoltre si può anche utilizzare per una
valutazione preliminare della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta le applicazioni principali dell’attrezzo elettrico. Se viceversa si utilizza l’attrezzo
elettrico per altri scopi, con accessori differenti o con una manutenzione insufciente, il livello di vibrazioni può risultare diverso.
E questo può aumentare decisamente la sollecitazione da vibrazioni lungo l’intero periodo di lavorazione.
Ai ni di una valutazione precisa della sollecitazione da vibrazioni si dovrebbero tenere presente anche i periodi in cui
l’apparecchio rimane spento oppure, anche se acceso, non viene effettivamente utilizzato. Ciò può ridurre notevolmente la
sollecitazione da vibrazioni lungo l’intero periodo di lavorazione.
Stabilite misure di sicurezza supplementari per la tutela dell’operatore dall’effetto delle vibrazioni, come ad esempio:
manutenzione dell’attrezzo elettrico e degli accessori, riscaldamento delle mani, organizzazione dei processi di lavoro.
28 29
PJ 710
.........................710 W
.....................10000 min-1
...........................19 mm
.............................4 mm
...................... 0-90°
.........................100 mm
...........................22 mm
............................M 10
..........................2,8 kg
...........................87 dB (A)
...........................98 dB (A)
.......................< 2,5 m/s2
..........................1,5 m/s2
ESPAÑOL ESPAÑOL
DATOS TÉCNICOS
Potencia de salida nominal ...........................................................
Velocidad en vacío ........................................................................
Profundidad máx. de ranura .........................................................
Anchura de ranura.........................................................................
Regulación angular........................................................................
Diámetro de fresa .........................................................................
Diám. interior de la fresa ...............................................................
Rosca de eje de trabajo ................................................................
Peso de acuerdo con el procedimiento EPTA 01/2003 ...............
Información sobre ruidos / vibraciones
Determinación de los valores de medición según norma EN
60 745.
La presión acústica se eleve normalmente
Presión acústica (K = 3 dB(A))...............................................
Resonancia acústica (K = 3 dB(A))........................................
Usar protectores auditivos!
Nivel total de vibraciones (suma vectorial de tres direcciones)
determinado según EN 60745.
Valor de vibraciones generadas ah .........................................
Tolerancia K =..........................................................................
ADVERTENCIA! Rogamos leer las indicaciones de
seguridad y las instrucciones, también las que contiene
el folleto adjunto. En caso de no atenerse a las
advertencias de peligro e instrucciones siguientes, ello
puede ocasionar una descarga eléctrica, un incendio y/o
lesión grave.
Guardar todas las advertencias de peligro e
instrucciones para futuras consultas.
INSTRUCCIONES DE SEGURIDAD
¡Utilice protección auditiva! La exposición a niveles de ruido
excesivos puede causar pérdida de audición
Conecte siempre la máquina a una red protegida por
interruptor diferencial y magnetotérmico (FI, RCD, PRCD),
para su seguridad personal, según normas establecidas para
instalaciones eléctricas de baja tensión.
Para trabajar con la máquina, utilizar siempre gafas de
protección,guantes, calzado de seguridad antideslizante, así
como es recomendable usar protectores auditivos.
Desconecte siempre el enchufe antes de llevar a cabo
cualquier trabajo en la máquina.
Enchufar la máquina a la red solamente en posición
desconectada.
Mantener siempre el cable separado del radio de acción de la
máquina.
No manipular en el rodillo ni en las cuchillas con la máquina
conectada.
Las herramientas de trabajo deben estar diseñadas para,
como mínimo, el número de revoluciones indicado en la
herramienta eléctrica. Con una velocidad de rotación
excesiva, la fresadora en marcha u otras herramientas de
trabajo pueden salir despedidas y provocar lesiones.
Utilice siempre la cubierta protectora. La cubierta protectora
protege al usuario de las piezas fragmentadas de la fresadora
y de contactos imprevistos con la misma.
No utilice fresadoras sin lo o deterioradas.
Nunca se debe intentar limpiar el polvo o viruta procedente del
taladrado con la máquina en funcionamiento.
Sujete siempre la pieza de trabajo de manera segura. Guíe la
herramienta con ambas manos
Utilice solamente fresas adecuadamente aladas. De lo
contrario, el incremento de las fuerzas de corte dañarán la
pieza de trabajo. Utilice sólo fresas concebidas para avance
manual de la herramienta.
No pare la fresa con la mano después de desconectar.
La placa base no se debe jar mientras la fresa está en
funcionamiento. La fresa deberá bajar y subir sin esfuerzo.
Instale siempre la boquilla de succión o la boquilla de conexión
antes de usar la fresadora ensambladora.
El polvo que se produce cuando se usa esta herramienta
puede ser perjudicial para la salud. Use un sistema de
absorción de polvo y utilice una máscara adecuada de
protección contra el polvo. Limpie el polvo depositado, por
ejemplo con un aspirador.
ADVERTENCIA
El nivel vibratorio indicado en estas instrucciones ha sido medido conforme a un método de medición estandarizado en la
norma EN 60745, y puede utilizarse para la comparación entre herramientas eléctricas. También es apropiado para una
estimación provisional de la carga de vibración.
El nivel vibratorio indicado representa las aplicaciones principales de la herramienta eléctrica. Si, pese a ello, se utiliza la
herramienta eléctrica para otras aplicaciones, con útiles adaptables diferentes o con un mantenimiento insuciente, el nivel
vibratorio puede diferir. Esto puede incrementar sensiblemente la carga de vibración durante todo el periodo de trabajo.
Para una estimación exacta de la carga de vibración deberían tenerse en cuenta también los tiempos durante los que el
aparato está apagado o, pese a estar en funcionamiento, no está siendo realmente utilizado. Esto puede reducir
sustancialmente la carga de vibración durante todo el periodo de trabajo.
Adopte medidas de seguridad adicionales para la protección del operador frente al efecto de las vibraciones, como por ejemplo:
mantenimiento de la herramienta eléctrica y de los útiles adaptables, mantener las manos calientes, organización de los
procesos de trabajo.
DECLARACION DE CONFORMIDAD CE
Declaramos bajo nuestra sola responsabilidad que este
producto está en conformidad con las normas o documentos
normalizados siguientes.
EN 60745-1:2009 + A11:2010
EN 60745-2-19:2009 + A1:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
de acuerdo con las regulaciones
2011/65/EU (RoHs)
2006/42/CE
2004/108/CE
Winnenden, 2012-10-26
Rainer Kumpf
Director Product Development
Autorizado para la redacción de los documentos técnicos.

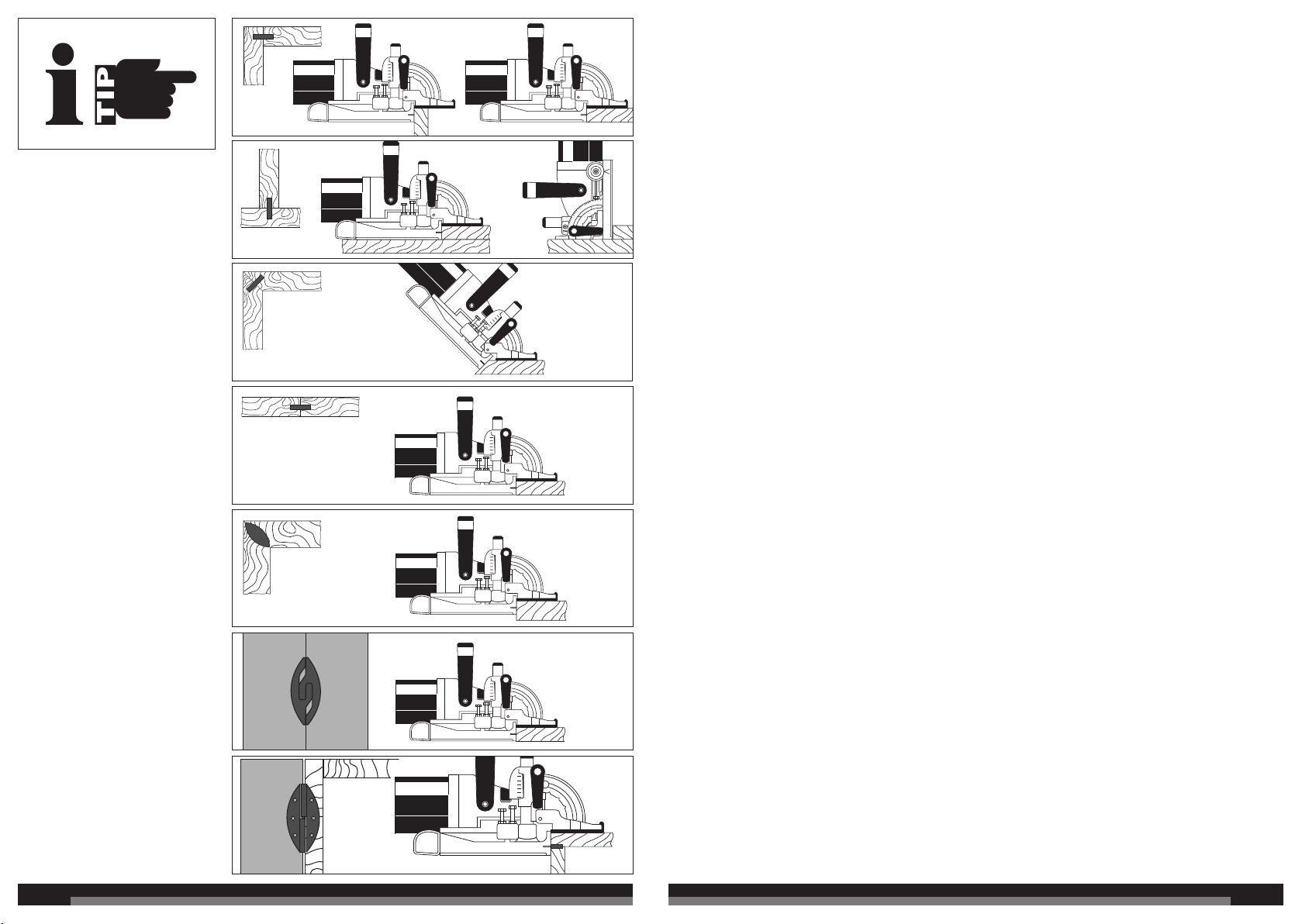

APLICACIÓN DE ACUERDO A LA FINALIDAD
La fresadora ensambladora se puede usar para ensamblar
juntas en madera sólida, contrachapado, cartón, tableros de
bra, plexiglás y mármol articial.
No utilice este producto para ninguna otra aplicación que no
sea su uso normal.
CONEXIÓN ELÉCTRICA
Conectar solamente a corriente AC monofásica y sólo al
voltaje indicado en la placa de características. También es
posible la conexión a enchufes sin toma a tierra, dado que es
conforme a la Clase de Seguridad II.
MANTENIMIENTO
Las ranuras de ventilación de la máquina deben estar
despejadas en todo momento.
Utilice solamente accesorios y repuestos Milwaukee. En caso
de necesitar reemplazar componentes no descritos, contacte
con cualquiera de nuestras estaciones de servicio Milwaukee
(consultar lista de servicio técnicos)
En caso necesario, puede solicitar un despiece de la
herramienta. Por favor indique el número de impreso de diez
dígitos que hay en la etiqueta y pida el despiece a la siguiente
dirección: Milwaukee Electric Tool, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany.
SÍMBOLOS
Retire la batería antes de comenzar cualquier
trabajo en la máquina.
¡No deseche los aparatos eléctricos junto con los
residuos domésticos! De conformidad con la
Directiva Europea 2002/96/CE sobre residuos de
aparatos eléctricos y electrónicos y su aplicación
de acuerdo con la legislación nacional, las
herramientas eléctricas cuya vida útil haya llegado
a su n se deberán recoger por separado y
trasladar a una planta de reciclaje que cumpla con
las exigencias ecológicas.
Clase de protección II, herramientas eléctricas, en
las cuales la protección contra descargas
eléctricas no sólo depende del aislamiento básico,
sino en las cuales se adoptan medidas de
protección adicionales como un doble aislamiento
o un aislamiento reforzado.
30 31
PJ 710
.........................710 W
.....................10000 min-1
...........................19 mm
.............................4 mm
...................... 0-90°
.........................100 mm
...........................22 mm
............................M 10
..........................2,8 kg
...........................87 dB (A)
...........................98 dB (A)
.......................< 2,5 m/s2
..........................1,5 m/s2
PORTUGUES PORTUGUES
CARACTERÍSTICAS TÉCNICAS
Potência absorvida nominal.......................................................
Nº de rotações em vazio............................................................
Profundidade máxima do rasgo.................................................
Largura do rasgo........................................................................
Altura..........................................................................................
Diâmetro da fresa.......................................................................
Diâmetro da lâmina....................................................................
Rosca do veio de trabalho .........................................................
Peso nos termos do procedimento-EPTA 01/2003 ...................
Informações sobre ruído/vibração
Valores de medida de acordo com EN 60 745.
Normalmente o nível de pressão de ruído da ferramenta é
Nível da pressão de ruído (K = 3 dB(A))................................
Nível da poténcia de ruído (K = 3 dB(A)) ...............................
Use protectores auriculares!
Valores totais de vibração (soma dos vectores das três
direcções) determinadas conforme EN 60745.
Valor de emissão de vibração ah .............................................
Incerteza K= ............................................................................
ATENÇÃO! Leia todas as instruções de segurança e
todas as instruções, também aquelas que constam na
brochura juntada. O desrespeito das advertências e
instruções apresentadas abaixo pode causar choque
eléctrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para
futura referência.
INSTRUÇÕES DE SEGURANÇA
Sempre use a protecção dos ouvidos. A inuência de
ruídos pode causar surdez.
Aparelhos não estacionários, utilizados ao ar livre, devem ser
protegidos por um disjuntor de corrente de defeito
(FI,RCD,PRCD).
Usar sempre óculos de protecção ao trabalhar com a
máquina. Recomenda-se a utilização de luvas de protecção,
protectores para os ouvidos e máscara anti-poeiras.
Antes de efectuar qualquer intervenção na máquina, tirar a
cha da tomada.
Ao ligar à rede, a máquina deve estar desligada.
Manter sempre o cabo de ligação fora da zona de acção da
máquina.
Não introduza as mãos na área perigosa, estando a máquina
em funcionamento.
As ferramentas de trabalho têm de ser projectadas pelo
menos para o número de rotações indicadas na
ferramenta eléctrica. Com um número de rotações
excessivo, um fresador mecânico em funcionamento, ou
outra ferramenta de trabalho, pode soltar-se e provocar
ferimentos.
Utilize sempre o capacete de protecção. Um capacete de
protecção protege o utilizador de peças que se soltam do
fresador mecânico e de um contacto indesejado do fresador
mecânico.
Não utilizar qualquer fresador mecânico com desgaste ou
danicado.
Não remover aparas ou lascas enquanto a máquina trabalha.
Fixar as peças a trabalhar o melhor possível e manobrar a
máquina com ambas as mãos.
Use apenas lâminas devidamente aadas, pois de outro
modo o aumento da força de corte irá provocar danos na
peça de trabalho. Use apenas lâminas indicadas para
ferramentas de avanço manual.
Não pare lâmina com a mão após desligar a máquina.
A base não deve estar na posição mais baixa enquanto a
lâmina estiver saliente. O avanço e recuo da lâmina deve ser
fácilmente efectuado.
Coloque sempre o bocal de sucção ou de ligação antes de
utilizar a máquina.
A poeira gerada ao trabalhar com esta ferramenta pode ser
perigosa para a saúde e por isso não deve atingir o corpo.
Utilize um sistema de absorção de poeiras e use uma
máscara de protecção. Retire completamente a poeira
depositada, por exemplo com um aspirador.
UTILIZAÇÃO AUTORIZADA
A máquina pode ser utilizada para o encaixe de juntas em
madeira sólida, contraplacado, aparite, pranchas de bra,
plexiglass e mármore articial.
Não use este produto de outra maneira sem ser a normal
para o qual foi concebido.
DECLARAÇÃO DE CONFORMIDADE CE
Declaramos, sob nossa exclusiva responsabilidade, que este
produto cumpre as seguintes normas ou documentos
normativos:
EN 60745-1:2009 + A11:2010
EN 60745-2-19:2009 + A1:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
conforme as disposições das directivas
2011/65/EU (RoHs)
2006/42/CE
2004/108/CE
Winnenden, 2012-10-26
Rainer Kumpf
Director Product Development
Autorizado a reunir a documentação técnica.
LIGAÇÃO À REDE
Só conectar à corrente alternada monofásica e só à tensão
de rede indicada na placa de potência. A conexão às
tomadas de rede sem contacto de segurana também é
possível, pois trata-se duma construção da classe de
protecção II.
MANUTENÇÃO
Manter desobstruidos os rasgos de ventilação na carcaça da
máquina.
Utilizar apenas acessórios Milwaukee e peças
sobresselentes Milwaukee. Os componentes cuja
substituição não esteja descrita devem ser substituídos num
serviço de assistência técnica Milwaukee (consultar a
brochura relativa à garantia/moradas dos serviços de
assistência técnica).
A pedido e mediante indicação da referência de dez números
que consta da chapa de características da máquina, pode
requerer-se um desenho explosivo da ferramenta eléctrica a:
Milwaukee Electric Tool, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany.
SYMBOLE
Antes de efectuar qualquer intervenção na
máquina retirar o bloco acumulador.
Não deite ferramentas eléctricas no lixo
doméstico! De acordo com a directiva europeia
2002/96/CE sobre ferramentas eléctricas e
electrónicas usadas e a transposição para as leis
nacionais, as ferramentas eléctricas usadas
devem ser recolhidas em separado e
encaminhadas a uma instalação de reciclagem
dos materiais ecológica.
Classe de protecção II, ferramenta eléctrica, na
qual a protecção contra choque eléctrico não só
depende de um isolamento básico, mas na qual
medidas de segurança suplementares, como
isolamento duplo ou isolamento reforçado, são
aplicadas.
ATENÇÃO
O nível vibratório indicado nestas instruções foi medido em conformidade com um procedimento de medição normalizado na
EN 60745 e pode ser utilizado para comparar entre si ferramentas eléctricas. O mesmo é também adequado para avaliar
provisoriamente o esforço vibratório.
O nível vibratório indicado representa as principais aplicações da ferramenta eléctrica. Se, no entanto, a ferramenta eléctrica for
utilizada para outras aplicações, com outras ferramentas adaptadas ou uma manutenção insuciente, o nível vibratório poderá
divergir. Isto pode aumentar consideravelmente o esforço vibratório ao longo de todo o período do trabalho.
Para uma avaliação exacta do esforço vibratório devem também ser considerados os tempos durante os quais o aparelho está
desligado ou está a funcionar, mas não está efectivamente a ser utilizado. Isto pode reduzir consideravelmente o esforço
vibratório ao longo de todo o período do trabalho.
Dena medidas de segurança suplementares para proteger o operador do efeito das vibrações, como por exemplo:
manutenção da ferramenta eléctrica e das ferramentas adaptadas, manter as mãos quentes, organização das sequências de
trabalho.
32 33
PJ 710
.........................710 W
.....................10000 min-1
...........................19 mm
.............................4 mm
...................... 0-90°
.........................100 mm
...........................22 mm
............................M 10
..........................2,8 kg
...........................87 dB (A)
...........................98 dB (A)
.......................< 2,5 m/s2
..........................1,5 m/s2
NEDERLANDS NEDERLANDS
TECHNISCHE GEGEVENS
Nominaal afgegeven vermogen...............................................
Onbelast toerental ...................................................................
Sponningsdiepte max..............................................................
Sponningsbreedte ...................................................................
Zwenkbereik ............................................................................
Frees-ø....................................................................................
Opname-ø ...............................................................................
Asaansluiting ...........................................................................
Gewicht volgens de EPTA-procedure 01/2003........................
Geluids-/trillingsinformatie
Meetwaarden vastgesteld volgens EN 60 745.
Het kenmerkende A-gewaardeerde geluidsdrukniveau van de
machine bedraagt
Geluidsdrukniveau (K = 3 dB(A)) ...........................................
Geluidsvermogenniveau (K = 3 dB(A)) ..................................
Draag oorbeschermers!
Totale trillingswaarden (vectorsom van drie richtingen)
bepaald volgens EN 60745.
Trillingsemissiewaarde ah ........................................................
Onzekerheid K=.......................................................................
WAARSCHUWING! Lees alle veiligheidsinstructies
en aanwijzingen door - ook die in de bijgeleverde
brochure. Als de waarschuwingen en voorschriften niet
worden opgevolgd, kan dit een elektrische schok, brand of
ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor
toekomstig gebruik.
VEILIGHEIDSADVIEZEN
Draag oorbeschermers. Blootstelling aan geluid kan het
gehoor beschadigen.
Verplaatsbaar gereedschap moet bij het gebruik buiten aan
een aardlekschakelaar (FI,RCD,PRCD) aangesloten
worden.
Bij het werken met de machine altijd een veiligheidsbril
dragen. Werkhandschoenen en stofkapje voor de mond
worden aanbevolen.
Voor alle werkzaamheden aan de machine de stekker uit de
kontaktdoos trekken.
Machine alleen uitgeschakeld aan het net aansluiten.
Snoer altijd buiten werkbereik van de machine houden.
Niet aan de draaiende delen komen.
Bescherminrichting van de machine beslist gebruiken.
Werkgereedschappen moeten minimaal zijn uitgevoerd
voor het op het elektrische gereedschap vermelde
toerental. Frezen of andere werkgereedschappen die met
te hoog toerental draaien, kunnen uit elkaar springen en
letsel veroorzaken.
Gebruik altijd een veiligheidskap. Een veiligheidskap
beschermt de gebruiker tegen afgebroken onderdelen en
tegen abusievelijk aanraken van de frees.
Gebruik géén botte of beschadigde frezen.
Probeer, waar mogelijk, het materiaal vast te zetten en de
machine met twee handen te geleiden.
Uitsluitend korrekt geslepen frezen gebruiken, anders loopt
u het risiko dat verhoogde snijkrachten het werkstuk kapot
maken. Gebruik uitsluitend frezen die werken op
aandrukkracht.
De frees na het uitschakelen niet afremmen.
De bodemplaat mag bij een ‘uitgelopen’ frees niet worden
vastgeklemd. Het uit en in de bodemplaat glijden van de
frees moet soepeltjes funktioneren.
Uitsluitend werken met gemonteerde ombuig- of afzuigstuk.
Stof die vrijkomt tijdens het werken vormt vaak een gevaar
voor de gezondheid en mag niet met het lichaam in
aanraking komen. Machines met stofafzuiging gebruiken en
tevens geschikte stofmaskers dragen. Vrijgekomen stof
grondig verwijderen resp. opzuigen.
EC - VERKLARING VAN OVEREENSTEMMING
Wij verklaren dat dit produkt voldoet aan de volgende
normen of normatieve dokumenten:
EN 60745-1:2009 + A11:2010
EN 60745-2-19:2009 + A1:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
overeenkomstig de bepalingen van de richtlijnen
2011/65/EU (RoHs)
2006/42/EG
2004/108/EG
Winnenden, 2012-10-26
Rainer Kumpf
Director Product Development
Gemachtigd voor samenstelling van de technische
documenten
VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM
De lamellenfrees is geschikt voor het frezen van
sponningen voor vlakdeuvelverbindingen in massief hout,
triplex, spaanplaat, vezelplaat, plexiglas en kunstmarmer.
Dit apparaat uitsluitend gebruiken voor normaal gebruik,
zoals aangegeven.
NETAANSLUITING
Uitsluitend op éénfase-wisselstroom en uitsluitend op de op
het typeplaatje aangegeven netspanning aansluiten.
Aansluiting is ook mogelijk op een stekerdoos zonder
aardcontact mogelijk, omdat het is ontwerpen volgens
veiligheidsklasse II.
ONDERHOUD
Altijd de luchtspleten van de machine schoonhouden.
Gebruik uitsluitend Milwaukee toebehoren en onderdelen.
Indien componenten die moeten worden vervangen niet zijn
beschreven, neem dan contact op met een ofcieel
Milwaukee servicecentrum (zie onze lijst met servicecentra).
Onder vermelding van het tiencijferige nummer op het
machineplaatje is desgewenst een doorsnedetekening van
de machine verkrijgbaar bij: Milwaukee Electric Tool,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.
SYMBOLEN
Voor alle werkzaamheden aan de machine de
akku verwijderen.
Geef elektrisch gereedschap niet met het
huisvuil mee! Volgens de Europese richtlijn
2002/96/EG inzake oude elektrische en
lektronische apparaten en de toepassing
daarvan binnen de nationale wetgeving, dient
gebruikt elektrisch gereedschap gescheiden te
worden ingezameld en te worden afgevoerd
naar een recycle bedrijf dat voldoet aan de
geldende milieu-eisen.
Beschermingsklasse II, elektrisch gereedschap
waarbij de bescherming tegen elektrische
schokken niet afhankelijk is van de basisisolatie,
maar waarin extra veiligheidsmaatregelen
worden toegepast zoals dubbele of versterkte
isolatie.
WAARSCHUWING
De in deze aanwijzingen vermelde trillingsdruk is gemeten volgens een in EN 60745 genormeerde meetmethode en kan worden
gebruikt voor de onderlinge vergelijking van apparaten. Hij is ook geschikt voor een voorlopige inschatting van de
trillingsbelasting.
De aangegeven trillingsdruk geldt voor de meest gebruikelijke toepassingen van het elektrische apparaat. Wanneer het
elektrische gereedschap echter voor andere doeleinden, met andere dan de voorgeschreven hulpstukken gebruikt of niet naar
behoren onderhouden wordt, kan de trillingsdruk afwijken. Dit kan de waarde van de trillingsdruk over de hele werkperiode
aanzienlijk verhogen.
Voor een nauwkeurige inschatting van de trillingsdruk moeten ook de tijden in aanmerking worden genomen dat het apparaat
uitgeschakeld is of weliswaar loopt, maar niet werkelijk in gebruik is. Dit kan de waarde van de trillingsdruk over de hele
werkperiode aanzienlijk verminderen.
Bepaal extra veiligheidsmaatregelen ter bescherming van de bediener tegen de inwerking van trillingen, bijvoorbeeld:
onderhoud van elektrische gereedschappen en apparaten, warmhouden van de handen, organisatie van de werkprocessen.
34 35
PJ 710
.........................710 W
.....................10000 min-1
...........................19 mm
.............................4 mm
...................... 0-90°
.........................100 mm
...........................22 mm
............................M 10
..........................2,8 kg
...........................87 dB (A)
...........................98 dB (A)
.......................< 2,5 m/s2
..........................1,5 m/s2
DANSK DANSK
TEKNISKE DATA
Nominel optagen effekt............................................................
Omdrejningstal, ubelastet........................................................
Notdybde max. ........................................................................
Notbredde................................................................................
Svingområde ...........................................................................
Fræser-ø..................................................................................
Holder-ø...................................................................................
Spindelgevind..........................................................................
Vægt svarer til EPTA-procedure 01/2003................................
Støj/Vibrationsinformation
Måleværdier beregnes iht. EN 60 745.
Værktøjets A-vægtede lydtrykniveau er typisk
Lydtrykniveau (K = 3 dB(A)) ...................................................
Lydeffekt niveau (K = 3 dB(A)) ..............................................
Brug høreværn!
Samlede vibrationsværdier (værdisum for tre retninger)
beregnet iht. EN 60745.
Vibrationseksponering ah ........................................................
Usikkerhed K=.........................................................................
ADVARSEL! Læs alle sikkerhedsanvisninger og
øvrige vejledninger, også i den vedlagte brochure. I
tilfælde af manglende overholdelse af
advarselshenvisningerne og instrukserne er der risiko for
elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle advarselshenvisninger og instrukser til
senere brug.
SIKKERHEDSHENVISNINGER
Bær høreværn. Støjpåvirkning kan bevirke tab af hørelse.
Stikdåser udendørs skal være forsynet med
fejlstrømssikringskontakter (FI,RCD,PRCD). Det forlanger
installationsforskriften for Deres elektroanlæg. Overhold
dette, når De bruger vores maskiner.
Når der arbejdes med maskinen, skal man have
beskyttelsesbriller på. Beskyttelseshandsker, skridsikre sko,
høreværn og forklæde anbefales.
Før ethvert arbejde ved maskinen skal stikket tages ud af
stikdåsen.
Maskinen sluttes kun udkoblet til stikdåsen.
Tilslutningskablet holdes hele tiden væk fra maskinens
arbejdsområde. Kablet ledes altid bort bag om maskinen.
Pas på ikke at få hånden ind i maskinen.
Arbejdsværktøj skal som minimum være konstrueret til
et omdrejningstal svarende til det, der står angivet på
el-værktøjet. Fræsere eller andre arbejdsværktøjer, der
kører med overhastighed, kan springe af eller tabe
komponenter under driften og derved forårsage kvæstelse.
Brug derfor altid beskyttelseskappen. En
beskyttelseskappe beskytter brugeren mod afsprungne dele
og utilsigtet berøring af fræseren.
Ingen brug af stumpe eller beskadigede fræsere.
Spåner eller splinter må ikke fjernes, medens maskinen
kører.
Spænd emnerne fast hvis det er muligt og før maskinen
med begge hænder.
Benyt kun korrekt slebne fræsere, da for stor skærekraft
ellers ødelægger emnet.Benyt kun fræsere til manuel
fremføring.
Fræseren må ikke bremses, efter at den er slukket.
Grundpladen må ikke klemmes fast, når fræseren er kørt
ud. Fræseren skal kunne køre ind og ud af grundpladen
uden problemer.
Der må kun arbejdes med påmonteret omdirigerings- eller
udsugningsstuds.
Støv, som opstår i forbindelse med fræsearbejdet, er ofte
sundhedsskadeligt og må ikke trænge ind i kroppen. Brug
en støvsuger og bær egnet støvbeskyttelsesmaske. Fjern
grundigt aejret støv (f.eks. ved opsugning).
CE-KONFORMITETSERKLÆRING
Vi erklærer under almindeligt ansvar, at dette produkt er i
overensstemmelse med følgende normer eller norma-tive
dokumenter.
EN 60745-1:2009 + A11:2010
EN 60745-2-19:2009 + A1:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
i henhold til bestemmelserne i direktiverne
2011/65/EU (RoHs)
2006/42/EF
2004/108/EF
Winnenden, 2012-10-26
Rainer Kumpf
Director Product Development
Autoriseret til at udarbejde de tekniske dokumenter.
TILTÆNKT FORMÅL
Fladdyvelfræseren er velegnet til fræsning af noter til
addyvelforbindelser i massivt træ, krydsner, spånplader,
berplader, plexiglas og uægte marmor.
Produktet må ikke anvendes på anden måde og til andre
formål end foreskrevet.
NETTILSLUTNING
Tilslutning må kun foretages til enfaset vekselstrøm og kun
til en netspænding, som er i overensstemmelse med
angivelsen på mærkepladen. Tilslutning kan også ske til
stikdåser uden beskyttelseskontakt, da kapslingsklasse II
foreligger.
VEDLIGEHOLDELSE
Hold altid maskinens ventilationsåbninger rene.
Brug kun Milwaukee-tilbehør og Milwaukee-reservedele.
Komponenter, hvor udskiftningsproceduren ikke er
beskrevet, skal skiftes ud hos et Milwaukee-servicested (se
brochure garanti/kundeserviceadresser).
Ved opgivelse af type nr. der er angivet på maskinens
effektskilt, kan De rekvirere en reservedelstegning, ved
henvendelse til: Milwaukee Electric Tool,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.
SYMBOLER
Ved arbejde inden i maskinen, bør batteriet
tages ud.
Elværktøj må ikke bortskaffes som almindeligt
affald! I henhold til det europæiske direktiv
2002/96/EF om bortskaffelse af elektriske og
elektroniske produkter og gældende national
lovgivning skal brugt lværktøj indsamles separat
og bortskaffes på en måde, der skåner miljøet
mest muligt.
Kapslingsklasse II, el-værktøj, hvor beskyttelsen
mod elektrisk stød ikke kun afhænger af
basisisoleringen, men hvor
beskyttelsesforanstaltninger, såsom dobbelt
isolering eller forstærket isolering, tillige nder
anvendelse.
ADVARSEL
Svingningsniveauet, som er angivet i disse anvisninger, er målt i henhold til standardiseret måleprocedure ifølge EN 60745 og
kan anvendes til indbyrdes sammenligning mellem el-værktøjer. Svingningsniveauet er ligeledes egnet som foreløbigt skøn over
svingningsbelastningen.
Det angivne svingningsniveau er baseret på el-værktøjets primære anvendelsesformål. Hvis el-værktøjet benyttes til andre
formål, med andet indsatsværktøj eller ikke vedligeholdes tilstrækkeligt, kan svingningsniveauet afvige. Dette kan øge
svingningsbelastningen over den samlede arbejdsperiode betydeligt.
For en nøjagtig vurdering af svingningsbelastningen skal der også tages højde for de tidsperioder, hvor apparatet er slukket,
eller hvor apparatet kører, men uden at være i anvendelse. Dette kan reducere svingningsbelastningen over den samlede
arbejdsperiode betydeligt.
Supplerende sikkerhedsforanstaltninger til beskyttelse af brugeren mod påvirkninger fra svingninger skal iværksættes, f.eks.:
Vedligeholdelse af el-værktøj og indsatsværktøj, varmholdelse af hænder, organisering af arbejdsprocesser.
36 37
PJ 710
.........................710 W
.....................10000 min-1
...........................19 mm
.............................4 mm
...................... 0-90°
.........................100 mm
...........................22 mm
............................M 10
..........................2,8 kg
...........................87 dB (A)
...........................98 dB (A)
.......................< 2,5 m/s2
..........................1,5 m/s2
NORSK NORSK
TEKNISKE DATA
Nominell inngangseffekt ..........................................................
Tomgangsturtall .......................................................................
Notdybde, maks.......................................................................
Notbredde................................................................................
Svingområde ...........................................................................
Fres-ø......................................................................................
Holder-ø ..................................................................................
Spindelgjenge..........................................................................
Vekt i henhold til EPTA-Prosedyren 01/2003...........................
Støy/Vibrasjonsinformasjon
Måleverdier fastslått i samsvar med EN 60 745.
Det A-bedømte lydnivået til maskinen er:
Lydtrykknivå (K = 3 dB(A)) .....................................................
Lydeffektnivå (K = 3 dB(A)) ....................................................
Bruk hørselsvern!
Totale svingningsverdier (vektorsum fra tre retninger)
beregnet jf. EN 60745.
Svingningsemisjonsverdi ah ....................................................
Usikkerhet K= ..........................................................................
ADVARSEL! Les alle sikkerhetsinstrukser og
bruksanvisninger, også de i den vedlagte brosjyren. Feil
ved overholdelsen av advarslene og nedenstående
anvisninger kan medføre elektriske støt, brann og/eller
alvorlige skader.
Ta godt vare på alle advarslene og informasjonene.
SPESIELLE SIKKERHETSHENVISNINGER
Bruk hørselsvern. Støy kan føre til tap av hørselen
Stikkontakter utendørs må være utstyrt med feilstrøm-
sikkerhetsbryter (FI,RCD,PRCD). Dette forlanges av
installasjonsforskriften for elektroanlegg. Vennligst følg dette
når du bruker vårt apparat.
Bruk alltid vernebrille når du arbeider med maskinen. Det
anbefales å bruke arbeidshansker, faste og sklisikre sko og
forkle.
Trekk støpslet ut av stikkontakten før du begynner arbeider
på maskinen.
Maskinen må være slått av når den koples til stikkontakten.
Hold ledningen alltid vekk fra maskinens virkeområde. Før
ledningen alltid bakover fra maskinen.
Ikke grip inn i fareområdet mens maskinen er i gang.
Arbeidsverktøyet må være konstruert for minst det
turtallet som er angitt på elektroverktøyet. Fres eller
annet arbeidsverktøy som går med for høyt turtall kan y fra
hverandre og forårsake personskader.
Bruk alltid beskyttelseshetten. En beskyttelseshette
beskytter brukeren mot deler som brekkes av fresen og mot
utilsiktet berøring av fresen.
Ikke bruk sløve eller skadete freser.
Spon eller iser må ikke fjernes mens maskinen er i gang.
Arbeidsemnene spennes fast i den grad det er mulig. Før
maskinen med begge hender.
Bruk bare riktig slipte blad. I motsatt fall kan de økte
skjærekreftene ødelegge arbeidsemnet. Bruk bare blad
beregnet for manuell fremføring.
Fresen må ikke bremses ned etter utkobling.
Grunnplaten må ikke klemmes fast når bladet er nedsenket.
Det skal ikke by på motstand å senke og heve bladet.
Arbeid bare med påmontert omløpsstuss eller avsugsstuss.
Støv som oppstår under arbeidet er ofte helsefarlig og bør
ikke komme inn i kroppen. Bruk støvavsug og i tillegg
egnete støvbeskyttelsesmaske. Fjern oppsamlet støv
grundig, f.eks. oppsuging.
CE-SAMSVARSERKLÆRING
Vi erklærer på eget ansvar at dette produktet stemmer
overens med de følgende normer eller normative
dokumenter.
EN 60745-1:2009 + A11:2010
EN 60745-2-19:2009 + A1:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
i henhold til bestemmelsene i direktivene
2011/65/EU (RoHs)
2006/42/EF
2004/108/EF
Winnenden, 2012-10-26
Rainer Kumpf
Director Product Development
Autorisert til å utarbeide den tekniske dokumentasjonen
FORMÅLSMESSIG BRUK
Flatpluggfresen er egnet til fresing av spor til
atpluggsammenføyninger i massivt treverk, kryssner,
sponplater, berplater, pleksiglass og kunstig marmor.
Dette apparatet må kun brukes til de oppgitte formål.
NETTILKOPLING
Skal bare tilsluttes enfasevekselstrøm og bare til den på
skiltet angitte nettspenning. Tilslutning til stikkontakter uten
jordet kontakt er mulig fordi beskyttelse beskyttelsesklasse
II er forhanden.
VEDLIKEHOLD
Hold alltid lufteåpningene på maskinen rene.
Bruk kun Milwaukee tilbehør og Milwaukee reservedeler.
Komponenter der utskiftning ikke er beskrevet skal skiftes ut
hos Milwaukee kundeservice (se brosjyre garanti/
kundeserviceadresser).
Ved behov kan du be om en eksplosjonstegning av
apparatet hos din kundeservice eller direkte hos Milwaukee
Electric Tool, Max-Eyth-Straße 10, D-71364 Winnenden,
Germany. Oppgi maskintype og det tisifrete nummeret på
typeskiltet.
SYMBOLER
Ta ut vekselbatteriet før du arbeider på
maskinen
Kast aldri elektroverktøy i husholdningsavfallet! I
henhold til EU-direktiv 2002/96/EF om kasserte
elektriske og elektroniske produkter og
direktivets iverksetting i nasjonal rett, må
elektroverktøy som ikke lenger skal brukes,
samles separat og returneres til et miljøvennlig
gjenvinningsanlegg.
Verneklasse II, elektroverktøy, vern mot
elektriske slag beror ikke bare på
basisisoleringen, men også på at i tillegg
vernetiltak som dobbelte isolering eller forsterket
isolering anvendes.
ADVARSEL
Svingningsnivået som er angitt i denne instruksjonen er målt i overensstemmelse med målemetoden normert i direktiv EN
60745 og kan brukes til å sammenligne elektromaskiner med hverandre. Den egner seg også for en foreløbig vurdering av
svingningsbelastningen.
Det angitte svingningsnivået representerer de hovedsaklige bruk av elektroverktøyet. Men anvendes elektroverktøyet for andre
bruk med avvikende utskiftbare verktøy eller vedlikeholdet er utilstrekkelig, kan svingningsnivået være avvikende.
Dette kan forhøye svingningsbelastning betydelig over hele arbeidsperioden. For en nøyaktig vurdering av
svingningsbelastningen må også det tas hensyn til tiden apparatet er avslått eller står på, men ikke er i bruk. Dette kan redusere
svingningsbelastningen betydelig over hele arbeidsperioden.
Innfør også ekstra sikkerhetstiltak for å beskytte bruker mot utvirkingen av svingningene. Disse kan f.eks. være: vedlikehold av
elektroverktøyet og det utskiftbare verktøyet, holde hendene varme, organisasjon av arbeidsforløpet.
38 39
PJ 710
.........................710 W
.....................10000 min-1
...........................19 mm
.............................4 mm
...................... 0-90°
.........................100 mm
...........................22 mm
............................M 10
..........................2,8 kg
...........................87 dB (A)
...........................98 dB (A)
.......................< 2,5 m/s2
..........................1,5 m/s2
SVENSKA SVENSKA
TEKNISKA DATA
Nominell upptagen effekt.........................................................
Obelastat varvtal......................................................................
Fräsdjup max...........................................................................
Fräsbredd ................................................................................
Svängningsvidd .......................................................................
Fräs - ø....................................................................................
Verktygsskaft-ø........................................................................
Spindelgänga...........................................................................
Vikt enligt EPTA 01/2003 .........................................................
Buller-/vibrationsinformation
Mätvärdena har tagits fram baserande på EN 60 745.
A-värdet av maskinens ljudtrycksnivå är
Ljudtrycksnivå (K = 3 dB(A)) ..................................................
Ljudeffektsnivå (K = 3 dB(A)) .................................................
Använd hörselskydd!
Totala vibrationsvärden (vektorsumma ur tre riktningar)
framtaget enligt EN 60745.
Vibrationsemissionsvärde ah ...................................................
Onoggrannhet K=....................................................................
VARNING! Läs alla säkerhetsanvisningar och andra
tillhörande anvisningar, även de i den medföljande
broschyren. Fel som uppstår till följd av att anvisningarna
nedan inte följts kan orsaka elstöt, brand och/eller allvarliga
kroppsskador.
Förvara alla varningar och anvisningar för framtida
bruk.
SÄKERHETSUTRUSTNING
Bär hörselskydd. Bullerbelastning kan orsaka
hörselskador.
Anslut alltid verktyget till via en felströmbrytare (FI, RCD,
PRCD) vid användning utomhus.
Använd alltid skyddsglasögon, skyddshandskar och
hörselskydd.
Drag alltid ur kontakten när du utför arbeten på maskinen.
Maskinen skall vara frånkopplad innan den anslutes till
väggurtag.
Nätkabeln skall alltid hållas ifrån arbetsområdet. Lägg
kabeln bakåt i förhållande till arbetsriktningen.
Lakttag största försiktighet när maskinen är igång.
Arbetsverktygen måste vara konstruerade för att klara
minst det varvtal som anges på elverktyget. Fräsar och
andra arbetsverktyg som roterar med övervarvtal kan gå
sönder och därmed förorsaka skador.
Använd alltid skyddskåpan. Den skyddar användaren mot
bitar som kan lossa från fräsen och mot oavsiktlig beröring
av fräsen.
Använd varken trubbiga eller skadade fräsar.
Avlägsna aldrig spån eller isor när maskinen är igång.
Försök alltid spänna fast arbetsstycket noga. Styr maskinen
med båda händerna.
Använd endast felfria slipade fräsar, för att undvika att slå
sönder arbetsstycket. Använd endast fräsar för
handmatning.
Bromsa inte fräsen när maskinen slagits ifrån.
Bottenplattan får inte låsas fast vid utskjuten fräs. Fram- och
återförsel av fräsen i bottenplattan måste gå lätt.
Arbeta endast med påsatt omkopplingsstos eller utsugsstos.
Dammet som uppkommer vid arbeten med denna maskin
kan vara skadligt för hälsan om de når kroppen. Använd ett
utsugningssystem och bär skyddsmask. Avlägsna
kvarblivande damm med t.ex. en dammsugare.
CE-FÖRSÄKRAN
Vi intygar och ansvarar för, att denna produkt
överensstämmer med följande norm och dokument
EN 60745-1:2009 + A11:2010
EN 60745-2-19:2009 + A1:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
enl. bestämmelser och riktlinjerna
2011/65/EU (RoHs)
2006/42/EG
2004/108/EG
Winnenden, 2012-10-26
Rainer Kumpf
Director Product Development
Befullmäktigad att sammanställa teknisk dokumentation.
ANVÄND MASKINEN ENLIGT ANVISNINGARNA
Lammelfräsen lämpar sig för fräsning av spår för lamellkex
till sammanfogning i massivt trä, plywood, spånplatta mm.
Maskinen får endast användas för angiven tillämpning.
NÄTANSLUTNING
Får endast anslutas till 1-fas växelström och till den
spänning som anges på dataskylten. Anslutning kan även
ske till eluttag utan skyddskontakt, eftersom konstruktionen
motsvarar skyddsklass II.
SKÖTSEL
Se till att motorhöljets luftslitsar är rena.
Använd endast Milwaukee-tillbehör och Milwaukee-
reservdelar. Komponenter, för vilka inget byte beskrivs, skall
bytas ut hos Milwaukee-kundtjänst (se broschyren garanti-/
kundtjänstadresser).
Vid behov av sprängskiss, kan en sådan, genom att uppge
maskinens art. nr. (som nns på typskylten) erhållas från:
Milwaukee Electric Tool, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany.
SYMBOLER
Drag ur batteripaket innan arbete utföres på
maskinen.
Elektriska verktyg får inte kastas i
hushållssoporna! Enligt direktivet 2002/96/EG
som avser äldre elektrisk och elektronisk
utrustning och dess tillämpning enligt nationell
lagstiftning ska uttjänta elektriska verktyg
sorteras separat och lämnas till miljövänlig
återvinning.
Skyddsklass II, elverktyg där skyddet mot
elektriska stötar inte bara hänför sig till en
basisolering, utan som också har extra
skyddsanordningar, som t.ex. en dubbel
isolering eller en förstärkt isolering.
VARNING
Den i de här anvisningarna angivna vibrationsnivån har uppmätts enligt ett i EN 60745 normerat mätförfarande och kan
användas vid jämförelse mellan olika elverktyg. Nivån är även lämplig att använda vid en preliminär bedömning av
vibrationsbelastningen.
Den angivna vibrationsnivån representerar den huvudsakliga användningen av det aktuella elverktyget. Men om elverktyget ska
användas i andra användningsområden, tillsammans med avvikande insatsverktyg eller efter otillräckligt underhåll, kan
vibrationsnivån skilja sig. Det kan öka vibrationsbelastningen betydligt under hela arbetstiden.
För att få en exaktare bedömning av vibrationsbelastningen ska även den tid beaktas, under vilken elverktyget är avstängt eller
är påslaget, utan att det verkligen används. Det kan reducera vibrationsbelastningen betydligt under hela arbetstiden.
Lägg som skydd för användaren fast extra säkerhetsåtgärder mot vibrationernas verkan, som till exempel: underhåll av
elverktyg och insatsverktyg, varmhållning av händer och organisering av arbetsförlopp.
Other manuals for PJ 710
1
Table of contents
Languages:
Other Milwaukee Wood Router manuals
