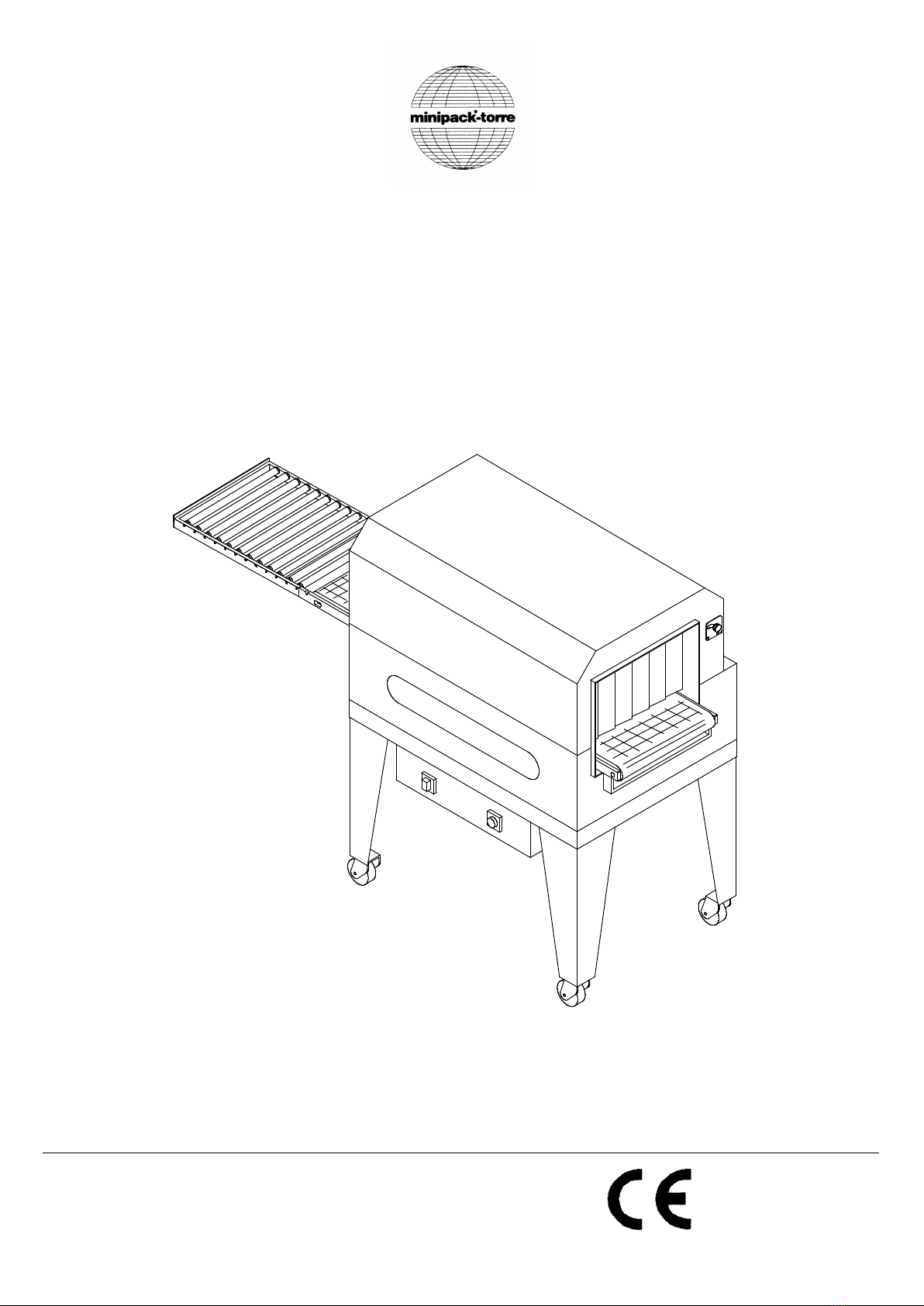

Minipack-Torre Eco Tunnel User manual

LIBRETTO D’ISTRUZIONE
INSTRUCTION MANUAL
BEDIENUNGSANLEITUNG
LIVRET D’INSTRUCTIONS
Eco Tunnel
Leggere attentamente questo libretto prima di usare la macchina
Before using the machine please carefully read this instruction manual
Beachten Sie gut die Bedinungsanleitung bevor man die Maschine benützt
Nous vous prions de bien lire le manuel d’instructions avant d’utiliser la machine
DOC. N. FM111030
REV. 0
ED. 01.2001

УПАКОВОЧНОЕ ОБОРУДОВАНИЕ
ПРОИЗВОДСТВО И ПОСТАВКА
СЕРВИСНЫЙ РЕМОНТ
ЗАПАСНЫЕ ЧАСТИ
РАСХОДНЫЕ МАТЕРИАЛЫ
Диагностика, ремонт, сервисное обслуживание.
Запасные части и расходный материал: резина,
тефлоновая лента, термонож (лезвие), гель для
смазки.
Плёнка термоусадочная полиолефиновая.
Система «Trade-In» − замена Вашего
оборудования на новое и более
производительное.
[phone]
[phone]
[e-mail]
ООО «АРДсистемы»
www.filmtrade.ru
www.ardsystems.ru

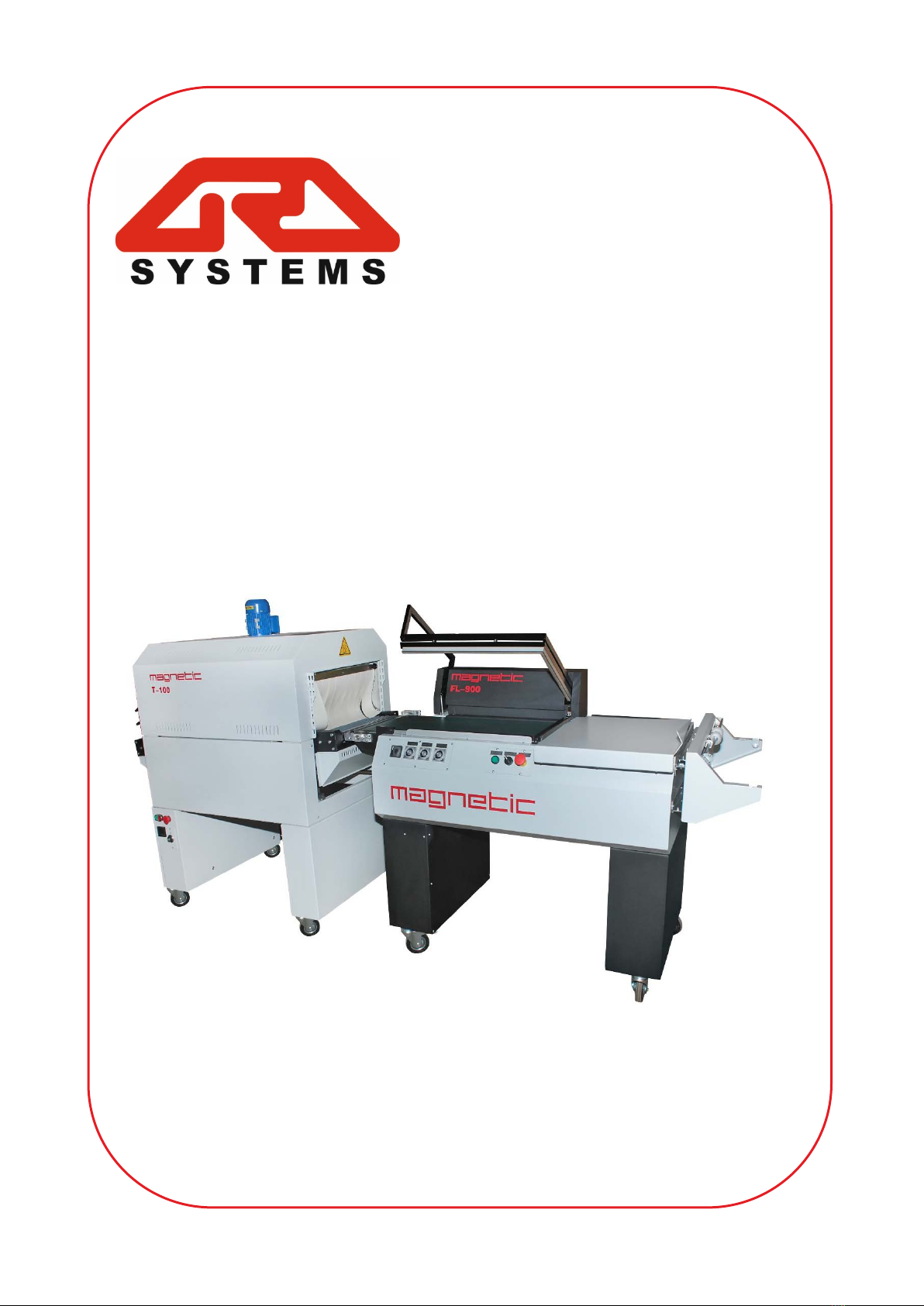

На фото: запайщик Magnetic FL900 + туннель Magnetic T100

INDEX
1-
Introduction
page.1
2-
Identification
page.1
3-
Dimensions of packed machine
page.3
4-
Dimensions of machine
page.3
MACHINE INSTALLATION
5-
Machine positioning
page.5
6-
Electrical connections
page.7
MACHINE ADJUSTMENT AND PREPARATION
7-
Adjustment
page.9
LIMITS AND CONDITIONS OF MACHINE USE
8-
Machine operating conditions
page.13
9-
Items which must not be packed
page.13
SAFETY STANDARDS
10-
Warnings
page.15
ORDINARY MAINTENANCE
11-
Precautions for ordinary maintenance interventions
page.17
12-
Plastic film and other scrap removal
page.17
13-
Machine cleaning
page.17
14-
Disassembling, demolition and elimination of residuals
page.17
15-
Wiring diagram
page.19
16-
Certificate of Guarantee
page.21
17-
Guarantee conditions
page.21
EC declaration of conformity
page.23
INHALTSVERZEICHNIS
1-
Einleitung
S.1
2-
Identifizierung
S.1
3-
Abmessungen des verpackten Geräts
S.3
4-
Abmessungen des Geräts
S.3
AUFSTELLEN DES GERÄTS
5-
Aufstellen des Geräts
S.5
6-
Elektrischer anschluß
S.7
REGELUNG UND BEREITSTELLUNG DER MASCHINE
7-
Die Regulierung
S.9
GEBRAUCHSBESCHRÄNKUNGEN UND GEBRAUCHSBEDINGUNGEN DER MASCHINE
8-
Die operativen Bedingungen der Maschine
S.13
9-
Was nicht verpackt werden darf
S.13
DIE SICHERHEITSMAßNAHMEN
10-
Warnungen
S.15
WARTUNG DER MASCHINE
11-
Maßnahmen, die getroffen werden müssen, bevor Wartungsarbeiten durchgeführt werden
S.17
12-
Entfernung von Abfällen des plastischen Films und anderer Art
S.17
13-
Reinigung der Maschine
S.17
14-
Demontage, abbau und entsorgung der rückstände
S.17
15-
Schaltplan
S.19
16-
Garantieurkunde
S.21
17-
Garantiebedingungen
S.21
EG Konformitätserklärung
S.23

SOMMAIRE
1-
Avant-propos
pag.1
2-
Identification
pag.1
3-
Dimensions de la machine emballée
pag.3
4-
Dimensions de la machine
pag.3
INSTALLATION DE LA MACHINE
5-
Positionnement de la machine
pag.5
6-
Raccordement électrique
pag.7
REGLAGE ET PREPARATION DE LA MACHINE
7-
Réglage
pag.9
LIMITES ET CONDITIONS D'USAGE DE LA MACHINE
8-
Conditions opérationnelles de la machine
pag.13
9-
Ce qui ne doit pas être confectionné
pag.13
NORMES DE SECURITE
10-
Avertissements
pag.15
MANUTENTION ORDINAIRE
11-
Précautions pour les interventions de manutention ordinaire
pag.17
12-
Enlèvement des déchets de plastique et divers
pag.17
13-
Nettoyage de la machine
pag.17
14-
Dèmontage, dèmolition et écoulement des résidus
pag.17
15-
Circuit électrique
pag.19
16-
Certificat de garantie
pag.22
17-
Conditions de garantie
pag.22
Declaration CE de conformité
pag.23
INDICE
1-
Prefazione
pag.2
2-
Identificazione
pag.2
3-
Dimensioni dell’imballo
pag.4
4-
Dimensioni della macchina
pag.4
INSTALLAZIONE DELLA MACCHINA
5-
Posizionamento della macchina
pag.6
6-
Collegamento elettrico
pag.8
REGOLAZIONE ED APPRONTAMENTO MACCHINA
7-
Regolazione
pag.10
LIMITAZIONI E CONDIZIONI D’USO DELLA MACCHINA
8-
Condizioni operative della macchina
pag.14
9-
Ciò che non si deve confezionare
pag.14
NORME DI SICUREZZA
10-
Avvertimenti
pag.16
MANUTENZIONE ORDINARIA
11-
Cautele per interventi di manutenzione ordinaria
pag.18
12-
Rimozione di sfridi di film plastico e vari
pag.18
13-
Pulizia della macchina
pag.18
14-
Smontaggio, demolizione e smaltimento residui
pag.18
15-
Schema elettrico
pag.20
16-
Certificato di garanzia
pag.22
17-
Condizioni di garanzia
pag.22
Dichiarazione CE di conformità
pag.23

1-INTRODUCTION
1-EINLEITUNG
1-AVANT-PROPOS
GB
You have bought a machine with outstanding features and performance and we thank you for your confidence in choosing it.
The MINIPACK System is unique in its kind and has
achieved success worldwide with more than 50000 units operating in
the packaging and wrapping field. It is handy, low-priced and protected by Patents at home and abroad.
The technological concept underlining its design, as well as the components and materi
als used and the manufacturing and
testing process are the best assurance of proper operation and long-lasting liability.
D
Sie haben ein äusserst leistungsfähiges Gerät mit aussergewöhnlichen Eingeschaften erworben und wir danken Ihnen für Ihre
Wahl.
Das MINIPACK Verpackungssystem ist einzig in seiner Art, seine Stellung wird durch die Anzhal von über 50000
weltweit verkauften Geräte bestätigt. Es ist praktisch, sehr wirtschaftlisch und rationell und ist von nationalen und
internationalen Patenten gesc
hützt. Der Wert des technologiscen Konzepts, die Qualität der Enzelteile und in der Fertigung
der verwendeten Werkstoffe sowie Endkontrolle sind die beste Garantie für ein zuverlassiges Funtionieren über lange Zeit.
F
Les caractéristiques et performances de la machine que vous venez d’acheter sont exceptionnelles. Le système d’emballage
MINIPACK est unique dans son genre. Il est reconnu dans le monde entier et plus de 50000 unités sont déjà en service
dans les secteurs d’emballage ou empaquetage. Il est pratique, très economique , rationnel et protégé par des brevets
nationaux et internationaux. La qualité du concept technologique, des éléments, des matériels pour sa fabrication sont les
meilleures garanties de son service et sa durabilité.
2-IDENTIFICATION
2-IDENTIFIZIERUNG
2-IDENTIFICATION
GB
In every communication with the Manufacturer, always mention the model and the serial number specified on the plate on the
rear part of the machine.
D
Für jede Mitteilung mit dem Hersteller, immer das Modell und die Registriernummer nennen, die auf dem Schild hinter der
Maschine spezifiziert sind.
F
Dans toutes les communications avec la société constructrice, citez toujours le modèle et le numéro de matricule qui sont
indiqués sur la plaque dans la partie postérieure de la machine.
1

1-PREFAZIONE
Avete acquistato una macchina dalle caratteristiche e prestazioni eccezionali e Vi ringraziamo per la
preferenza accordataci. Il sistema di confezionamento MINIPACK è unico nel suo genere e si è affermato
nel mondo con la presenza di oltre 50000 macchine operanti nel campo dell’imballaggio e del
confezionamento. Esso è pratico, supereconomico e razionale ed è coperto da brevetti Nazionali ed
Internazionali.
La validità del concetto tecnologico oltre che la qualità dei componenti e materiali impiegati nel processo
produttivo e di collaudo sono la migliore garanzia di un buon funzionamento e affidabilità nel tempo.
2-IDENTIFICAZIONE
Per qualsiasi comunicazione con il costruttore, citare sempre il
modello della macchina e il numero di matricola indicati sulla
targhetta applicata nella parte posteriore della macchina.
2

3-DIMENSIONS OF PACKED MACHINE
3-ABMESSUNGEN DES VERPACKTEN GERÄTS
3-DIMENSIONS DE LA MACHINE EMBALLEE
A = 1420
B = 960
C = 1000
4-DIMENSIONS OF MACHINE
4-ABMESSUNGEN DES GERÄTS
4-DIMENSIONS DE LA MACHINE
A = 490
B = 1205
C = 1695
D = 630
E = 1215
3

3-DIMENSIONI DELL’ IMBALLO
A = 1420
B = 960
C = 1000
4-DIMENSIONI DELLA MACCHINA
A = 490
B = 1205
C = 1695
D = 630
E = 1215
4

MACHINE INSTALLATION
AUFSTELLEN DES GERÄTS
INSTALLATION DE LA MACHINE
5-MACHINE POSITIONING
5-AUFSTELLEN DES GERÄTS
5-POSITIONNEMENT DE LA MACHINE
GB
•Cut the strap with scissors (make sure you protect your eyes by wearing glasses).
•Remove the upper cardboard packing.
•Remove the roller plate.
•Unscrew the 4 locking screws and remove the plates.
•Remove the machine from the pallet (to lift the machine always grip it by the ends).
D
•Schneiden Sie das Band mit Schere (schützen Sie Ihre Augen mit Brillen)Entfernen der Kartonabdeckung).
•Die zylindrische rolle abnehmen.
•Die 4 Befastigungsschreiben und das Plattchen abnehmen.
•Das Gerät von der Palette abnehmen (Zum Anheben des Gerätes muss dieses an den Enden aufgenommen werden).
F
•Couper avec une ciseaux le feuillard (ayant soins de se proteger les yeux avec des lunettes de protection).
•Otez l’emballage-carton supérieur.
•Enlever la voie à rouleaux.
•Dévissez les 4 vis de blocage et enlevez les plaques.
•Otez la machine de la palette et pour la soulever empoignez-la par ses extremités.
GB
•Place the 4 legs on the machine.
•Position the roller plate, coupling it to the conveyor belt.
D
•Die vier Füsse auf die Maschine einführen.
•Die zylindrische Rolle positionieren und sie an das Förderband anhängen.
F
•Placez les 4 supports sur la machine.
•Positionner la voie à rouleaux en l'accrochant au ruban transporteur.
GB
PLACE THE MACHINE IN A SUITABLE ENVIRONMENT FREE FROM HUMIDITY, GASES, EXPLOSIVES,
COMBUSTIBLE MATERIALS.
Working environmental conditions:
•Temperature from + 5°C to + 40°C
•Relative humidity from 30% to 90%, without condensation
Machine safety factor = IP20
The aerial noise made by the machine is lower than 70dB
D
DAS GERÄT MUSS IN EINEM GEEIGNETEN TROCKENEN RAUM AUFGESTELLT WERDEN, OHNE
BRENNBAREN GEGENSTÄNDE, GASE ODER SPRENGSTOFFE.
Zulässige Umgebungsbedingungen am Aufstellungsort der Maschine:
•Temperaturen zwischen + 5°C und + 40°C
•Relative Luftfeuchtigkeit zwischen 30% und 90%, ohne Kondensierung
Schutzgrad der Maschine = IP20
Das von der Maschine gemachte Luftgeräusch ist unter 70dB
F
INSTALLEZ LA MACHINE DANS UNE PIÈCE DÉPOURVUE D’HUMIDITÉ, DE GAZ,D’EXPLOSIFS.
Conditions permises dans les locaux où la machine est placée
•Température de + 5°C à + 40°C
•Humidité relative de 30% à 90% sans condensation
Degré de protection de la machine = IP20
Le bruit aérien produit par la machine est inférieur à 70dB
5

INSTALLAZIONE DELLA MACCHINA
5-POSIZIONAMENTO DELLA MACCHINA
•Tagliare con la forbice la reggia
(avendo cura di proteggersi gli occhi
con degli occhiali)
•
Togliere l’imballo superiore di
cartone.
•Togliere la rulliera.
•Svitare le 4 viti di bloccaggio al pallet
e togliere le piastrine.
•Togliere la macchina dal pallet (per
sollevare la macchina fare presa
sempre alle estremità).
•
Posizionare le 4 gambe sulla
macchina.
•Posizionare la rulliera agganciandola
al nastro trasportatore.
POSIZIONATE LA MACCHINA IN UN AMBIENTE ADATTO PRIVO DI UMIDITA’,
MATERIALI INFIAMMABILI, GAS, ESPLOSIVI.
Condizioni consentite negli ambienti in cui é collocata la macchina:
•Temperatura da + 5°C a + 40°C
•Umidità relativa da 30% a 90% senza condensazione.
GRADO DI PROTEZIONE DELLA MACCHINA = IP20
IL RUMORE AEREO PRODOTTO DALLA MACCHINA È INFERIORE A 70dB
6

MACHINE INSTALLATION
AUFSTELLEN DES GERÄTS
INSTALLATION DE LA MACHINE

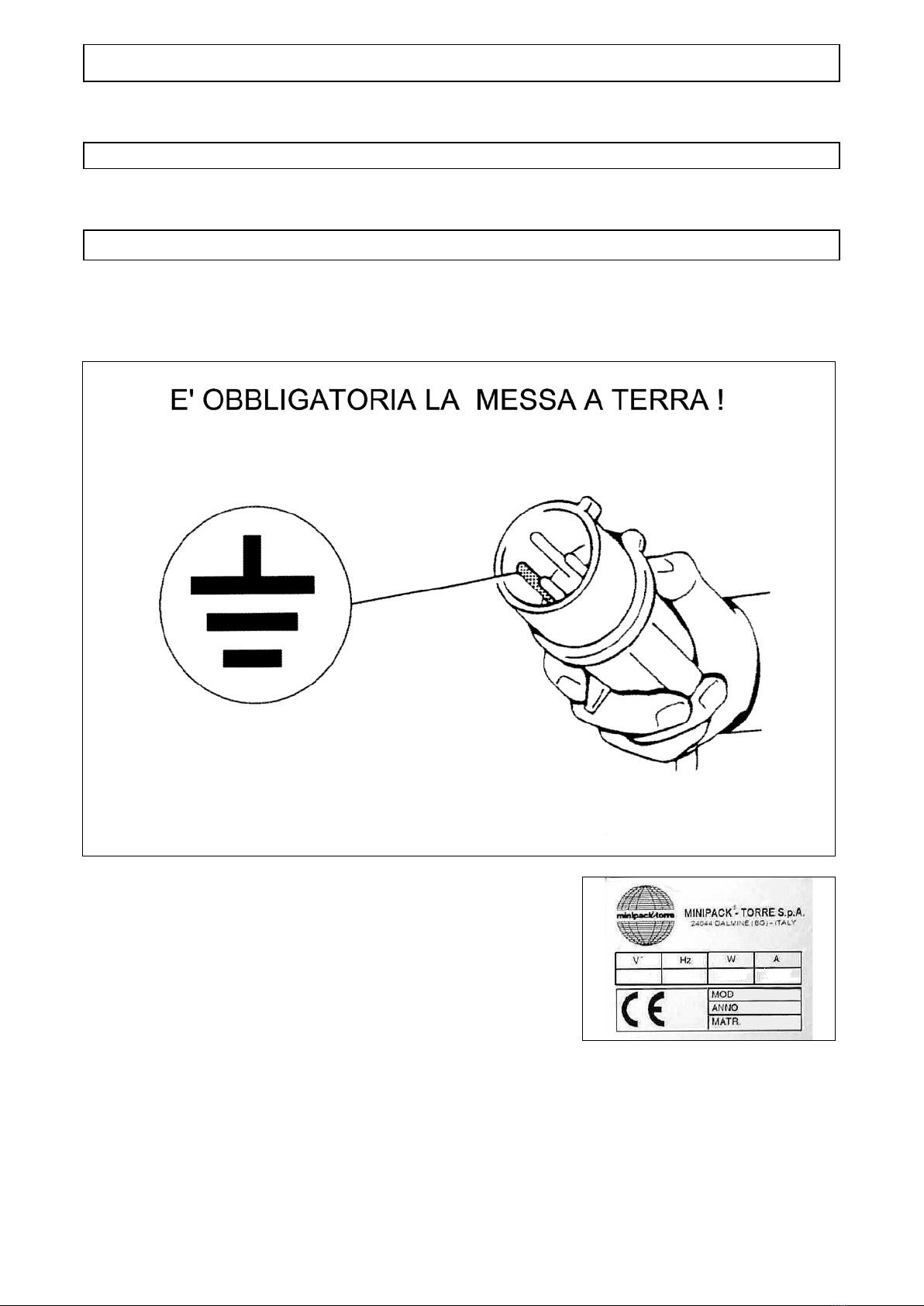

6-ELECTRICAL CONNECTIONS
6-ELEKTRISCHER ANSCHLUß
6-RACCORDEMENT ELECTRIQUE
OBSERVE HEALTH AND SAFETY REGULATIONS!
BEACHTEN SIE DIE RICHTLINIEN ZUR SICHERHEIT AM ARBEITSPLATZ!
RESPECTER LES NORMES POUR LA SECURITE SUR LE LIEU DE TRAVAIL!
GB
GROUNDING OF THE UNIT IS OBLIGATORY!
D
DAS GERÄT DARF NICHT OHNE ERDUNG BETRIEBEN WERDEN!
F
LA MISE A LA TERRE DE LA MACHINE EST IMPERATIVE!
GB
Before executing electrical connections, make sure the mains voltage matches the one on the machine rear plate and that
earting contact complies with the safety rules in force. In case of doubts about the mains voltage contact the local public
supply Company.
D
Bevor das Gerät an das Stromnetz angeschlossen wird muss sicher gestellt sein, dass die Netzspannung der auf dem
Typenschild auf der Rückseite des Geräts angebenen Spannung entspricht und dass der Erdunsganschluss den geltenden
Sicherheitsvorschriften entspricht. Falls Sie Zweifeln noch haben, kanndas ortliche Elektrizitä
tswerk andere Auskunfte
geben.
F
Avant de passer au raccordement éléctrique,assurez-vous que la tension de réseau corresponde au voltage indiqué sur la
plaque située derrière la machine et le contact de terre soit conforme aux normes de securité en vigue
ur. En cas des doutes il
faut contacter l’organisme qui distribue l’énergie éléctrique.
7

INSTALLAZIONE DELLA MACCHINA
6-COLLEGAMENTO ELETTRICO
RISPETTARE LE NORME PER LA SICUREZZA SUL LAVORO!
Prima di effettuare il collegamento elettrico assicuratevi che la
tensione di rete corrisponda al voltaggio indicato sulla targhetta
applicata nella parte posteriore della macchina e che il contatto di
terra sia conforme alle norme di sicurezza vigenti.
In caso di dubbi sulla tensione di rete contattate l’ente locale
distributore dell’energia elettrica.
8

MACHINE ADJUSTMENT AND PREPARATION
REGELUNG UND BEREITSTELLUNG DER MASCHINE
REGLAGE ET PREPARATION DE LA MACHINE
7-ADJUSTMENT
7-DIE REGULIERUNG
7-REGLAGE
GB
•Turn main switch (1) into ON position.
•
Set the thermoregulator (2) on the shrinking temperature value according to the kind of film you are using and wait for
the tunnel to reach the adjusted temperature (about 10 minutes) which is signalled through the thermoregulator warning
light switching off.
D
•Der Hauptschalter (1) auf die Position ON drehen.
•Je nach der Folietyp,der Wärmeregler des Tunnels regeln und etwa 10 Min. erwarten Die Erreichung der Temperatur
wird durch die Löschen der Wärmereglerlampe signalisiert.
F
•Tournez l’interrupteur principal (1) dans la position ON.
•Réglez le thérmorégulateur (2) sur la valeur de la température de rétraction selon la pellicule utilisée. Attendez que le
tunnel atteint la température réglée (10 minutes environ) signalée quand la lampe du thérmorégulateur s’éteigne.
9

REGOLAZIONE ED APPRONTAMENTO MACCHINA
7-REGOLAZIONE
•Ruotare l’interruttore generale (1) in posizione ON.
•Impostare il termoregolatore (2) sul valore di temperatura di retrazione in relazione al tipo di film
impiegato e attendere che il tunnel arrivi alla temperatura impostata (circa 10 minuti) segnalata dallo
spegnimento della spia del termoregolatore.
10

MACHINE ADJUSTMENT AND PREPARATION
REGELUNG UND BEREITSTELLUNG DER MASCHINE
REGLAGE ET PREPARATION DE LA MACHINE
7-ADJUSTMENT
7-DIE REGULIERUNG
7-REGLAGE
GB
Through the plate adjustment (4) you can adjust the air deflector opening so to obtain a better outlet of hot air flow.
D
Durch die Regelung der Plättchen (4) ist es möglich, die Öffnung des Deflektors zu regeln um eine bessere
Wärmeluftströmung im Ausgang zu haben.
F
A travers le réglage de la plaque (4) vous pouvez régler l’ouverture du déflecteur pour obtenir un meilleur ecoulement d’air
chaud en sortie.
GB
•To pack small packages loosen handle (3) and adjust the plate (4) towards left.
D
•Der Knopf (3) lockern und die Plättchen nack links regeln um kleine Packen zu verpacken.
F
•Pour confectionner des petits paquets il faut relâcher la poignée (3) et régler la plaque (4) vers gauche.
GB
•To pack big packages loosen handle (3) and adjust the plate (4) towards right.
D
•Der Knopf (3) lockern und die Plättchen nach rechts regeln um grosse Packen zu verpacken.
F
•Pour confectionner des grands paquets il faut relâcher la poignée (3) et régler la plaque (4) vers droite.
11

REGOLAZIONE ED APPRONTAMENTO MACCHINA
7-REGOLAZIONE
Mediante regolazione della piastrina (4) si
può regolare l’apertura del deflettore in
modo da ottenere un migliore flusso
dell’aria calda in uscita.
•Per pacchi piccoli allentare la
manopola (3) e regolare la piastrina (4)
verso sinistra.
•Per pacchi grandi allentare la
manopola (3) e regolare la piastrina (4)
verso destra.
12

LIMITS AND CONDITIONS OF MACHINE USE
GEBRAUCHSBESCHRÄNKUNGEN UND GEBRAUCHSBEDINGUNGEN DER MASCHINE
LIMITES ET CONDITIONS D’USAGE DE LA MACHINE
8-MACHINE OPERATING CONDITIONS
8-DIE OPERATIVEN BEDINGUNGEN DER MASCHINE
8-CONDITIONS OPERATIONNELLES DE LA MACHINE
GB
•Avoid packing products whose dimensions are equal to the tunnel. Leave at least 5 cm on each side.
•Do not shrinkwrap too light products as ventilation could lift them continuously inside the tunnel.
•Do not shrinkwrap products whose dimensions are smaller than the ones of the conveyor belt holes.
D
•Evitez d’emballer produits avec dimensions égales au tunnel. Laissez au moins 5 cm pour chaque coté.
•Keine Schrumpfen für sehr leichte Produkte machen. Die Lüftung kann sie ins Tunnel förtwährend aufheben.
•Keine Schrumpfen machen wenn die Produkte kleiner als die Loche des Transportbandes sind.
F
•Keine Produkte verpacken, die gross als das Tunnel sind. Lassen Sie wenigstens 5 cm an jeder Seite.
•Ne pas thérmorétracter produits trop légers car la ventilation peut les soulever continuellement dans le tunnel.
•Ne pas thérmorétracter les produits s’ils sont plus petits que les trous du ruban transporteur.
9-ITEMS WHICH MUST NOT BE PACKED
9-WAS NICHT VERPACKT WERDEN DARF
9-CE QUI NE DOIT PAS ÊTRE CONFECTIONNÉ
GB
Do not pack the below listed product as they could damage the machine and cause seriuos injures to the operator: wet and
unstable products, liquids of any kind and density in fragile containers, flammable and explosive materials, pressurized gas
cylinder of any kind, bulk and volatile powders, any materials and products not listed but that might harm operator and cause
damages to the machine.
D
Um die Maschine nicht zu beschädigen und Umfallrisiken dem Bediener zu entgehen, es ist verboten die folgenden Produkte
zu verpacken: nasse Produkte Flüssigkeiten jeder Art und Dichte in zerbrechlichen Behältern, entflammare
und explodierbare
Produkte, Spraydosen mit oder ohne Treibgas, Losen Pulver oder staubformige Produkte, Lose Produkte und andere hier
nicht aufgezählte Produkte oder Materialen die auf irgend eine Weise das Gerät beschädigen oder den Bediener in Gefähr
bringen konnten.
F
Evitez absolument d’emballer les produits énumerés ci-aprés; ils peuvent causer des dégâts definitifs et mettre l’utilisateur en
danger: produits mouillés, liquides de tous type dans récipients fragiles, matériels inflammables, matières
explosives sprays
contenant du gaz sous pression ou autres, poudres libres et volatiles, produits de tout genre de mettre l’ utilisateur en danger
et d’abîmer la machine.
13

LIMITAZIONI E CONDIZIONI D’USO DELLA MACCHINA
8-CONDIZIONI OPERATIVE DELLA MACCHINA
NO!
•Non eseguire confezioni di dimensioni uguali al passaggio del tunnel.
Lasciare almeno 5 cm per lato.
•Non eseguire la termoretrazione per prodotti troppo leggeri in quanto la
ventilazione potrebbe sollevarli continuamente all’interno del tunnel.
•Non eseguire la termoretrazione per prodotti sciolti con dimensioni piu’
piccole dei fori del nastro trasportatore.
9-CIO’ CHE NON SI DEVE CONFEZIONARE
E’ assolutamente vietato confezionare i seguenti tipi di prodotti per evitare di danneggiare in modo
permanente la macchina, oltre che provocare rischi di infortuni all’operatore addetto.
•Prodotti bagnati
•Prodotti instabili
•Liquidi di qualsiasi tipo e densità in contenitori fragili
•Materiali infiammabili
•Materiali esplosivi
•Bombolette con gas a pressione o di qualsiasi tipo
•Polveri sciolte e volatili
•
Eventuali materiali e prodotti non previsti che possano in qualche mod
essere pericolosi per l’utente e provocare danni alla macchina stessa
14

SAFETY STANDARDS
DIE SICHERHEITSMAßNAHMEN
NORMES DE SECURITE
10-WARNINGS
10-WARNUNGEN
10-AVERTISSEMENTS
GB
Do not touch machine hot components during the heating phase.
DANGER OF BURNINGS!
D
Die warme Teile der Maschine während der Heizungsphase nicht berühren.
VERBRENNUNGSGEFAHR!
F
Ne touchez pas les parties chaudes de la machine pendant la phase de chauffage.
DANGER DE SE BRULER!
GB
Do not touch the conveyor belt when it is in motion.
D
Das Förderband nicht berühren, nachdem es in Bewegung gesetzt worden ist.
F
Ne pas toucher le ruban transporteur quand il est en fonctionnement.
15

NORME DI SICUREZZA
10-AVVERTIMENTI
Non toccare le parti calde della
macchina durante la fase di riscaldo
(es.: la parte interna del tunnel).
POSSIBILITÀ DI SCOTTATURE!
Non toccare il nastro trasportatore
quando è in movimento.
16
