Modena DD 32 DD 16 User manual

12/16
www.modena.co.id
DD Series
BUKU PETUNJUK PENGGUNAAN
DISPENSER
DAN KARTU GARANSI
WATER DISPENSER MANUAL
AND
WARRANTY CARD

Bahasa Indonesia 1
Terima kasih atas kepercayaan dan keputusan Anda untuk membeli produk MODENA sebagai bagian
dari kebutuhan dan gaya hidup keluarga modern. Keserasian antara desain yang stylish dan
teknologi mutakhir yang ada pada setiap produk kami merupakan kombinasi yang elegan untuk
menunjang aktifitas sehari-hari rumah tangga Anda.
Buku ini berisi tentang berbagai hal mengenai dispenser mulai dari cara penggunaan (how to
operate), perawatan (how to maintain), beragam fitur profesional yang dimiliki hingga proses trouble-
shooting. Sebagai produsen kebutuhan home appliances yang user friendly, langkah-langkah yang
diuraikan dalam buku ini cukup sederhana, jelas dan rinci sehingga memudahkan Anda dalam
menggunakan dan memanfaatkannya
Agar produk dispenser ini dapat berfungsi normal dalam jangka waktu yang panjang, kami sangat
merekomendasikan agar buku ini tidak saja menjadi pegangan Anda sebagai pembeli, namun juga
sebagai panduan bagi siapa saja yang menggunakan dan mengoperasikannya sehingga keawetan
dan kualitas fungsionalnya lebih tahan lama. Buku ini sangat disarankan untuk mudah dijangkau oleh
siapapun yang akan menggunakan dispenser.
Tersedia pula fasilitas layanan customer care bagi pengguna MODENA yang setia dan juga informasi-
informasi penunjang lainnya di situs resmi www.modena.co.id. Silakan menghubungi kontak yang
tersedia bila ada hal-hal lain yang ingin ditanyakan berkaitan dengan dispenser.
Selamat beraktifitas dan memberikan yang terbaik untuk keluarga Anda.
PETUNJUK DAN PANDUAN PEMAKAIAN DISPENSER MODENA

Bahasa Indonesia 2
DAFTAR ISI HLM.
• Kata Pengantar 1
• Bagian 1 : Nama-nama Bagian 3
• Bagian 2 : Instalasi 6
• Bagian 3 : Cara Penggunaan 6
• Bagian 4 : Pemeliharaan 7
• Bagian 5 : Tindakan Pencegahan 7
• Bagian 6 : Masalah & Solusinya 9
• Bagian 7 : Spesifikasi 10
NOMOR : P.6.INDO2.00301.0212

Bahasa Indonesia 3

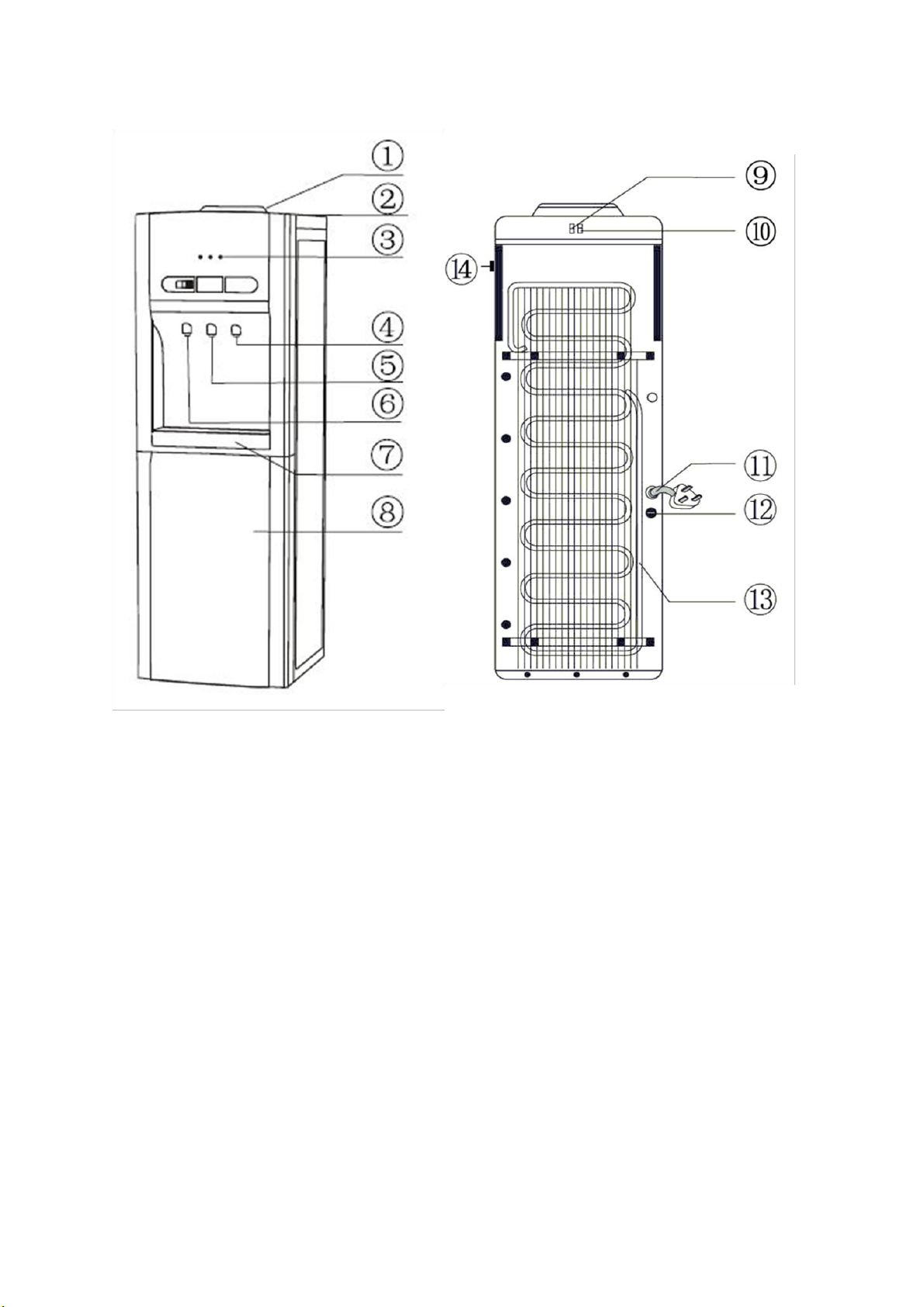

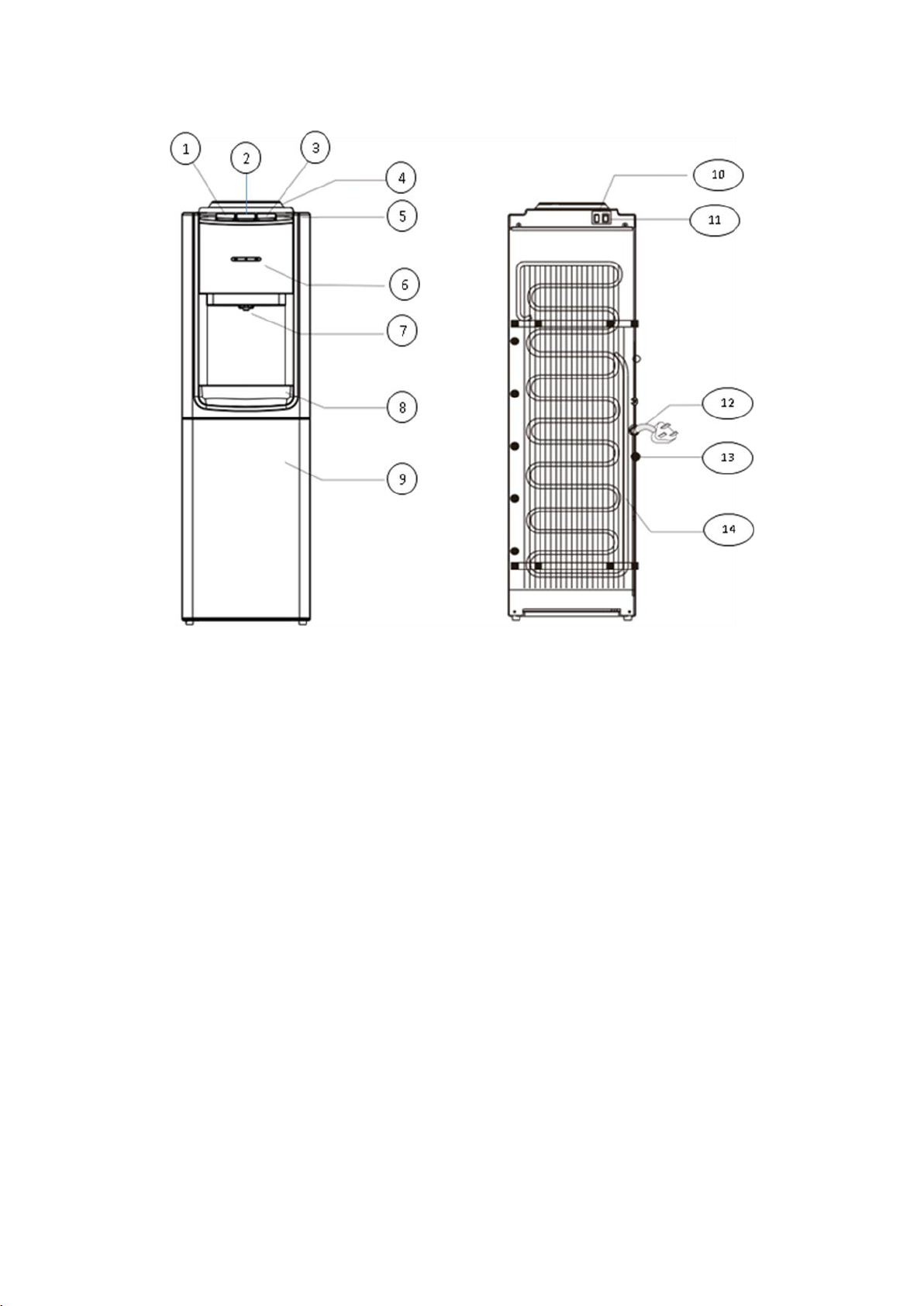

DD 02, DD 12 & DD 32
Depan
Belakang
1.
Penyangga botol
8.
Pintu kabinet / pendingin / sterilizer *
2.
Penutup atas
9.
Sakelar hijau - pendingin
3.
Lampu indikator
10.
Sakelar merah - pemanas
4.
Tombol/keran air dingin
11.
Kabel listrik
5.
Tombol/keran air normal
12.
Lubang pembuangan air
6.
Tombol/keran air panas
13.
Kondensor
7.
Wadah untuk menampung air
14.
Timer sterilizer (Khusus DD12)
* DD 32 dengan kabinet bawah/pendingin , DD 12 dengan kabinet bawah/sterilizer, DD 02 tanpa kabinet bawah
Bagian 1: Nama-nama bagian

Bahasa Indonesia 4
DD 16 & DD 06
Depan
Belakang
1.
Penyangga botol
8.
Pintu kabinet / pendingin / sterilizer *
2.
Penutup atas
9.
Sakelar hijau - pendingin
3.
Lampu indikator
10.
Sakelar merah - pemanas
4.
Tombol/keran air dingin
11.
Kabel listrik
5.
Tombol/keran air normal
12.
Lubang pembuangan air
6.
Tombol/keran air panas
13.
Kondensor
7.
Wadah untuk menampung air
14.
Timer sterilizer
* DD 16 dengan kabinet bawah/sterilizer, DD 06 tanpa kabinet bawah.

Bahasa Indonesia 5
DD 03
Depan
Belakang
1.
Tombol air panas
9.
Pintu kabinet / pendingin / sterilizer *
2.
Tombol air normal
10.
Sakelar hijau - pendingin
3.
Tombol air dingin
11.
Sakelar merah - pemanas
4.
Penyangga botol
12.
Kabel listrik
5.
Penutup atas
13.
Lubang pembuangan air
6.
Lampu indikator
14.
Kondensor
7.
Keran keluar air
8.
Wadah untuk menampung air
* DD 03 tanpa kabinet bawah.

Bahasa Indonesia 6

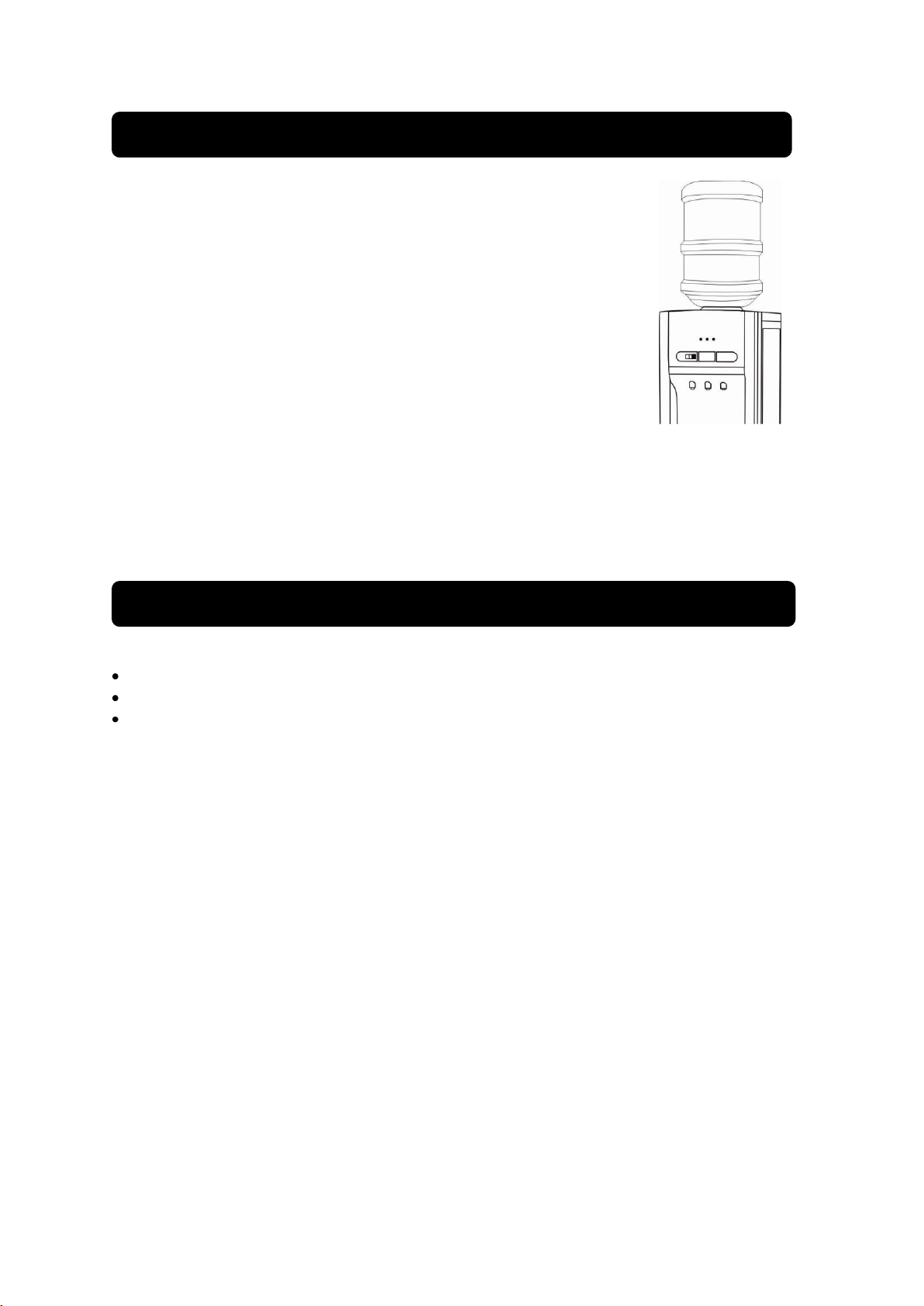

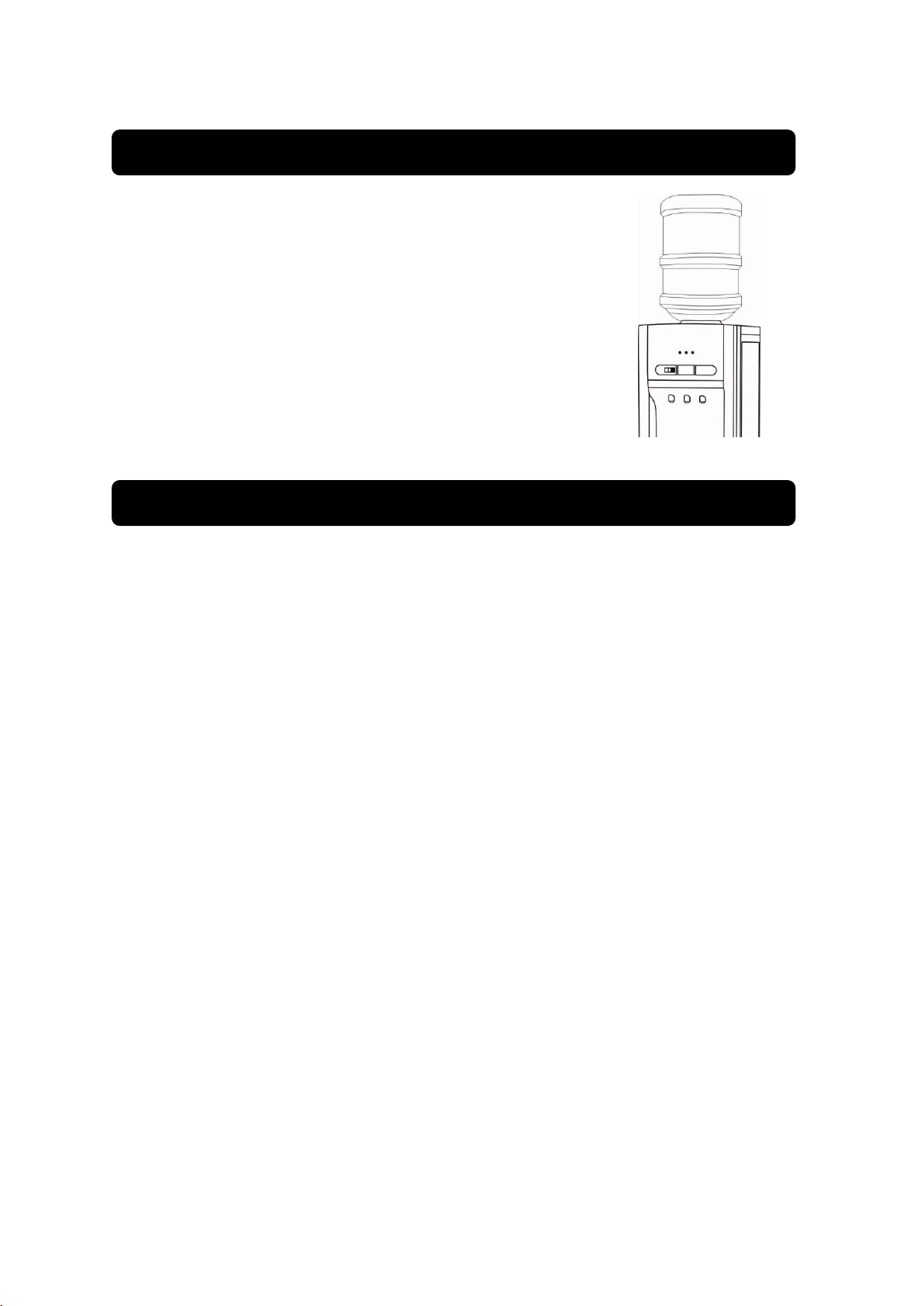

1. Letakkan dispenser ini di tempat yang rata dan stabil.
2. Pasang gallon air pada posisi yang tepat.
3. Tekan tombol/keran air panas (merah) sampai dengan air
mengalir keluar dari keran tersebut.
4. Hubungkan kabel listrik ke stop kontak. Kemudian nyalakan
sakelar merah (pemanas) yang terletak di bagian belakang unit.
5. Bila air di dalam gallon sudah habis, matikan sakelar merah
(pemanas) sebelum menggantinya dengan yang baru.
Perhatian :
Jangan menghubungkan dispenser ini ke sumber arus listrik atau
menekan sakelar merah (pemanas) jika di dalam tangki tidak
terdapat air atau air tidak mengalir dari keran air panas (merah) bila
keran tersebut ditekan.
Cara menggunakan dispenser dengan tiga keran:
- Untuk mengeluarkan air panas, tekan tombol/keran pada bagian kiri.
- Untuk mengeluarkan air normal, tekan tombol/keran pada bagian tengah.
- Untuk mengeluarkan air dingin, tekan tombol/keran pada bagian kanan.
Cara menggunakan lemari pendingin (khusus Dispenser dengan ruang pendingin)
-Jangan meletakkan makanan/minuman pada saat pertama kali penggunaan dispenser sampai
dengan alat bekerja selama 2 jam.
-Makanan yang panas harus didinginkan sampai dengan suhu ruang sebelum dimasukkan ke
dalam lemari pendingin.
-Berikan cukup ruang di dalam lemari pendingin supaya sirkulasi udara dapat berputar dengan
baik.
Cara menggunakan kabinet sterilisasi (khusus Dispeneser dengan ruang sterilizer)
-Letakkan makanan atau peralatan dapur yang perlu disterilisasi ke dalam kabinet, kemudian
tutup pintunya.
-Putar knob timer untuk mengatur lamanya waktu sterilisasi.
-5 –10 menit : menjaga tetap segar.
-15 menit : untuk sterilisasi.
-Selama proses sterilisasi berlangsung, mohon jangan membuka pintu cabinet untuk mencegah
keluarnya O3.
-Setelah selesai, timer akan kembali ke posisi OFF secara otomatis.
-Mohon keluarkan semua makanan atau peralatan dapur setelah satu jam.
Bagian 3: Cara Penggunaan
Bagian 2: Instalasi

Bahasa Indonesia 7

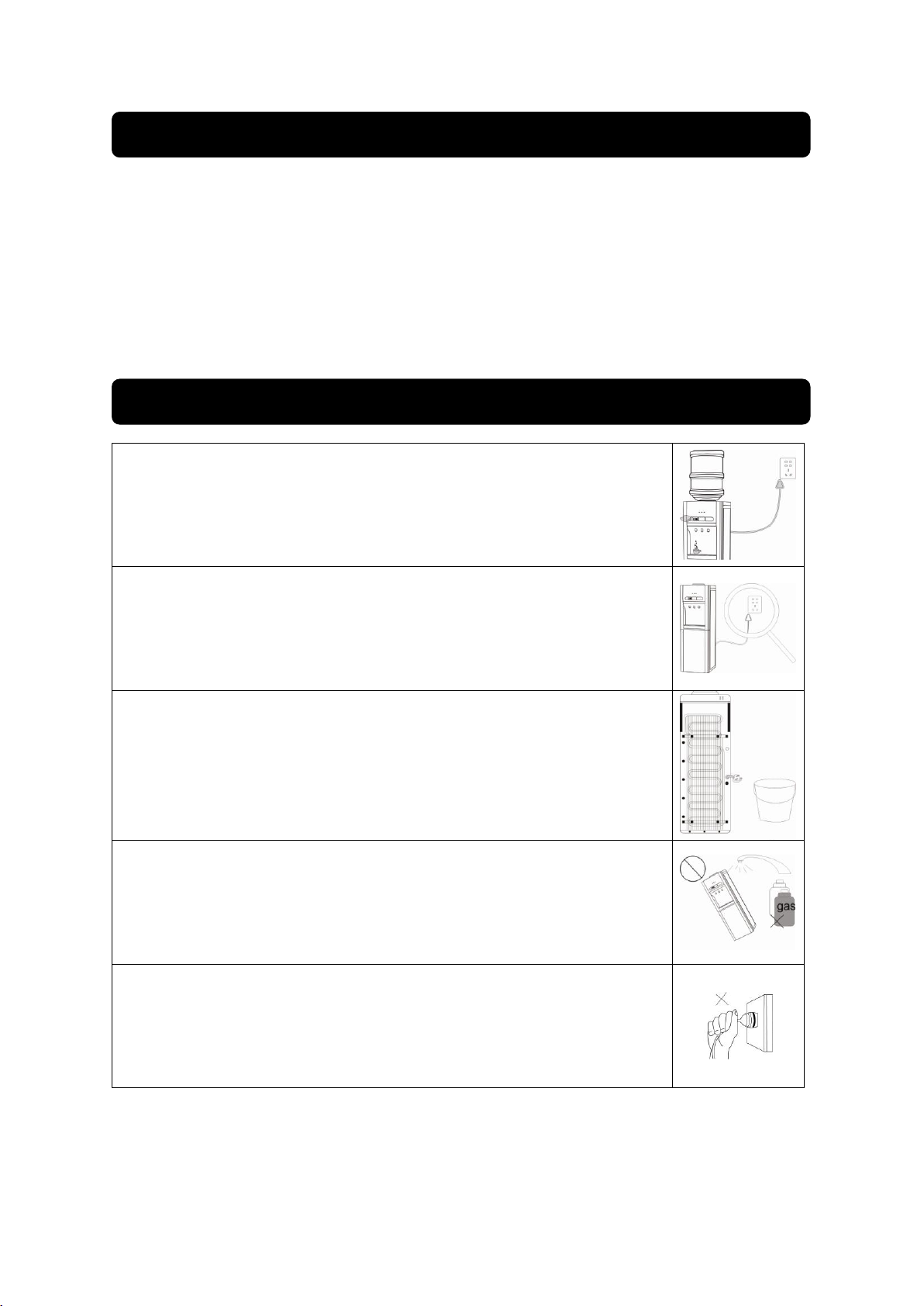

1. Untuk menghindari hal-hal yang tidak diinginkan, selalu putuskan hubungan dengan sumber
arus listrik sebelum membersihkan dispenser ini.
2. Dispenser ini telah disterilkan sebelum meninggalkan pabrik.
3. Bersihkan penyangga botol, tabung air, dan heating elemen oleh ahlinya setiap satu tahun
sekali. Hal ini akan membuat mesin tetap dalam kondisi yang baik dan memperpanjang umur
pemakaian. Jangan membongkar sendiri mesin ini untuk menghindari kerusakan yang akan
timbul pada mesin.
4. Gunakan kain lembut dan dibasahi secukupnya untuk membersihkan permukaan dispenser,
lalu gunakan kain lembut yang kering untuk mengeringkannya. Jangan biarkan air masuk ke
dalam mesin.
5. Untuk dispenser yang dilengkapi lemari pendingin bersihkan sisa air defrost dari dalam lemari
pendingin dengan menggunakan kain lembut yang kering atau spon setiap tujuh hari sekali
atau jika air defrost sudah tampak penuh.
1. Letakkan dispenser di permukaan yang rata. Hindari meletakkannya di
tempat yang lembab. Berikan jarak sedikitnya 20 cm dari dinding. Dan
jangan meletakkan benda-benda yang mudah terbakar di dekat dispenser.
2. Untuk menghindari kerusakan pada mesin, jangan menghubungkan kabel
listrik atau menekan sakelar air panas (merah) sampai dengan air dapat
mengalir dari keran air panas.
3. Jika dispenser tidak akan digunakan untuk waktu yang lama, matikan
sakelar pemanas dan pendingin, kemudian lepaskan kabel dari stop
kontak dan kosongkan sisa air melalui lubang pembuangan.
4. Jangan menggunakan bahan kimia dan menyiramkan air secara langsung
untuk membersihkan dispenser. Gunakan kain yang lembut untuk
membersihkannya.
5. Jangan menarik kabel untuk melepaskan steker dari stop kontak. Tarik
steker dengan tangan yang kering.
Bagian 5: Tindakan Pencegahan
Bagian 4: Pemeliharaan

Bahasa Indonesia 8

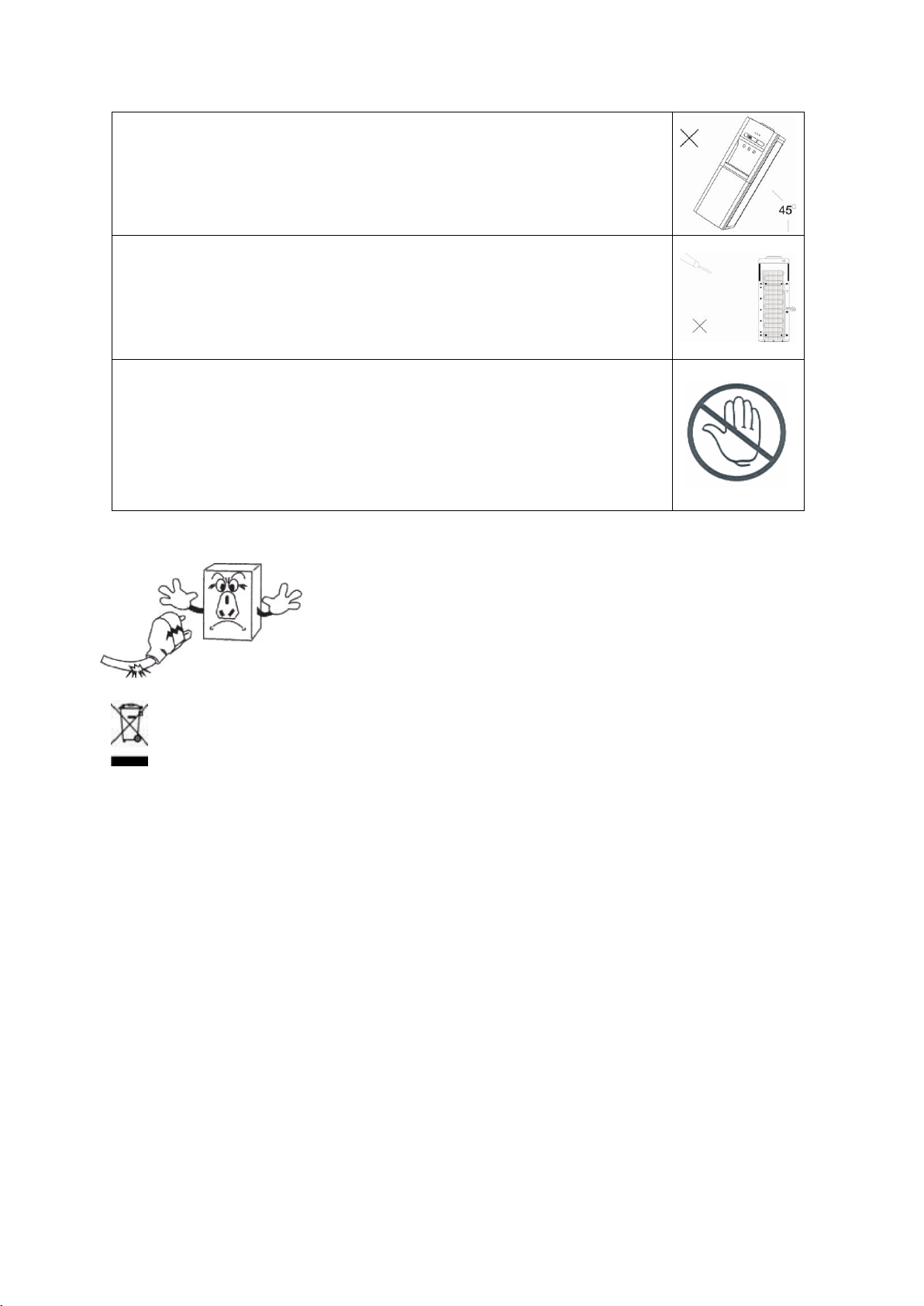

6. Jangan menidurkan dispenser ini, tingkat kemiringan tidak boleh kurang
dari 45º supaya kompresor pada mesin tidak rusak.
7. Thermostat pada dispenser ini telah disesuaikan. Jangan mengubah-ubah
sendiri untuk menghindari pengaruh yang akan timbul.
8. Produk ini ditujukan untuk digunakan oleh orang dewasa. Jangan biarkan
anak-anak bermain dengan unit atau bergelantungan pada pintu-pintu
unit. Unit dapat jatuh dan mencelakainya. Produk ini tidak ditunjukan untuk
di gunakan oleh anak-anak, atau orang-orang yang memiliki
keterbelakangan mental, ketidak mampuan fisik dan kurang pengalaman
dan pengetahuan mengenai unit, maka untuk keselamatan berikan
pengawasan dan petunjuk secara serius pada saat mereka menggunakan.
Jika ada kerusakan pada kabel listrik maka segera hubungi ke
Service Center MODENA untuk dilakukan pergantian. Pergantian
kabel listrik haruslah dilakukan oleh tenaga yang berpengalaman
dan sangat mengerti akan kelistrikan. Jangan pernah mengganti
sendiri kabel listrik dikarenakan akan bisa menyebabkan bahaya
yang bisa merugikan diri sendiri dan orang lain.
Perhatian!
Produk ini tidak boleh dibuang bersama sampah rumah tangga lainnya. Untuk mencegah
kemungkinan bahaya terhadap lingkungan atau kesehatan manusia akibat pembuangan
sampah yang tidak terkontrol.
Unit mengandung insulasi gas dan refrigerant yang harus dibuang dengan benar. Ketika Anda
ingin membuang produk, Kami menyarankan Anda untuk berkonsultasi dengan penyedia jasa resmi
sehingga dapat mempelajari informasi yang dibutuhkan dan bentuk yang resmi.
Pastikan pipa-pipa dan saluran kerja refrigerant pada unit tidak rusak sebelum dibawa oleh
bagian penanganan barang bekas.
Konsultasikan dengan penyedia jasa resmi untuk menanyakan semua hal dan masalah yang
berhubungan dengan unit. Jangan melakukan hal- hal atau membiarkan orang lain melakukan hal-hal
kepada unit sebelum menanyakan kepada penyedia jasa resmi.

Bahasa Indonesia 9
Lakukan pengecekan terhadap hal-hal di bawah ini sebelum menghubungi Service Center kami bila
terjadi gangguan pengoperasian.
MASALAH
PENYEBAB
PENYELESAIAN
Air tidak panas atau tidak
dingin.
-Penggunaan air panas
atau air dingin yang
terlalu banyak dalam
waktu yang singkat.
-Unit belum terhubung ke
sumber arus listrik.
-Tunggulah beberapa saat
sampai dengan air menjadi
panas atau dingin.
-Hubungkan steker ke stop
kontak, kemudian tekan sakelar
pemanas dan sakelar pendingin.
Tidak ada air yang keluar
dari keran.
-Galon air kosong.
-Pipa terhalang atau
tersumbat sesuatu.
-Ganti dengan galon air yang
baru.
-Matikan sakelar pendingin
sampai 4 jam, kemudian
nyalakan kembali sakelar
pendingin.
Terdapat kebocoran pada
penyangga galon air.
-Galon air bocor/rusak.
-Ganti dengan galon air yang
baru.
Suara berisik selama
pengoperasian.
-Pemasangan atau
penempatan unit
kurang tepat.
-Letakkan unit di tempat
permukaan yang rata dan stabil.
Bagian 6 : Masalah & Solusinya

Bahasa Indonesia 10
MODEL
DD 32
DD 16
DD 12
Jenis
Dingin, Panas &
Normal
Dingin, Panas &
Normal
Dingin, Panas &
Normal
Ruang bawah
Kulkas
Sterilizer
Sterilizer
Warna
Abu-abu (G)
Cream (C)
Putih (W)
Output air panas (liter/jam)
2.5
2.5
2.5
Output air dingin (liter/jam)
2
2
2
Kapasitas tangki air panas
(liter)
0.8
0.8
0.8
Kapasitas tangki air dingin
(liter)
1.5
1.5
1.5
Suhu panas (celcius)
≥90
≥90
≥90
Suhu dingin (celcius)
≤10
≤10
≤10
Kompresor bebas CFC
Ya
Ya
Ya
Anti Tumpah
Ya
Ya
Ya
Thermostat pengatur suhu air
Ya
Ya
Ya
Bahan dari tabung air
Stainless
Stainless
Stainless
Daya listrik pemanas (watt)
200
200
200
Daya listrik kompresor (watt)
100
80
80
Dimensi Produk (P x L x T)
cm
31x33x96
31x33x96
31x33x96
Berat Produk (Kg)
15.8
14.4
14.4
MODEL
DD 06
DD 02
DD 03
Jenis
Dingin, Panas &
Normal
Dingin, Panas &
Normal
Dingin, Panas &
Normal
Ruang bawah
Tidak
Tidak
Tidak
Warna
Abu-abu (G)
Abu-abu (G)
Putih (W)
Output air panas (liter/jam)
2.5
2.5
2.5
Output air dingin (liter/jam)
2
2
2
Kapasitas tangki air panas
(liter)
0.8
0.8
0.9
Kapasitas tangki air dingin
(liter)
1.5
1.5
2
Suhu panas (celcius)
≥90
≥90
≥90
Suhu dingin (celcius)
≤10
≤10
≤10
Kompresor bebas CFC
Ya
Ya
Ya
Anti Tumpah
Ya
Ya
Ya
Thermostat pengatur suhu air
Ya
Ya
Ya
Bahan dari tabung air
Stainless
Stainless
Stainless
Daya listrik pemanas (watt)
200
200
200
Daya listrik kompresor (watt)
80
80
80
Dimensi Produk (P x L x T)
cm
31x33x96
31x33x96
31x35.1x101.2
Berat Produk (Kg)
14.4
14.4
14
S = Stainless W = White B = Brown V = Silver G = Gray L = Black R = Mirror
Untuk meningkatan kualitas produk, desain dan spesifikasi diatas dapat berubah setiap saat tanpa
pemberitahuan. Gambar pada buku ini bersifat skematis dan bisa saja tidak tepat sama dengan
produk aktual. Nilai yang tercantum pada label atau dalam dokumentasi yang menyertainya diperoleh
di laboratorium sesuai dengan standar yang relevan. Nilai-nilai dapat bervariasi tergantung pada
kondisi operasional dan lingkungan dari unit.
Bagian 7: Spesifikasi

English 11
Thank you for your trust and decision to buy MODENA product and make it a part of your modern
family's needs and lifestyle. The stylish and advanced design in each product is an elegant
combination for your daily household activities.
This book contains various matters regarding water dispenser, from its method of usage,
maintenance, various professional features of the product down to its trouble-shooting. As a
manufacturer of user friendly home appliances, we thrive to simplify the description in this manual
to facilitate the users.
In order for this water dispenser to perform normally for an extended period of time, we highly
recommend not only the buyer to hold onto this manual, but also those who wish to operate the
product optimally to maintain its service period and quality. This manual is recommended for use by
anyone who operates the water dispenser.
We also provide a customer care service for MODENA users as well as other support information
on our official website www.modena.co.id. Please contact us if you have other questions regarding
the water dispenser.
Enjoy your daily activities, we hope that our products may provide the best services to your family.
INSTRUCTION AND GUIDE TO USE MODENA WATER DISPENSER

English 12
CONTENTS PAGE.
• Introduction 11
• Part 1 : Name of Parts 13
•Part 2 : Installation 16
• Part 3 : How to Use 16
• Part 4 : Maintenance 17
• Part 5 : Precaution Action 17
• Part 6 : Problem & Solution 19
• Part 7 : Specification 20

English 13
D
DD D 0 02 2, , D DD D 1 12 2 & & D DD D 3 32 2
Front side
Back side
1.
Bottle Support
8.
Cabinet / refrigrator/ sterilizer door*
2.
Top cover
9.
Green switch-refrigrator
3.
Indicator lamp
10.
Red switch-heater
4.
Cold water tap/ button
11.
Cable power
5.
Normal water tap/button
12.
Water drainage
6.
Hot water tap/button
13.
Condensor
7.
Water container
14.
Timer sterilizer (Specifically DD12)
*DD 32 with lower cabinet / refrigerator, DD12 with lower cabinet / sterilizer, DD02 without
lower cabinet.
Part 1: Name of Parts

English 14
D
DD D 1 16 6 & & D DD D 0 06 6
Front side
Back side
1.
Bottle Support
8.
Cabinet / refrigrator/ sterilizer door*
2.
Top cover
9.
Green switch-refrigrator
3.
Indicator lamp
10.
Red switch-heater
4.
Cold water tap/ button
11.
Cable power
5.
Normal water tap/button
12.
Water drainage
6.
Hot water tap/button
13.
Condensor
7.
Water container
14.
Timer sterilizer
*DD16 with lower cabinet / sterilizer, DD06 without lower cabinet.

English 15
DD 03
Front Side
Back Side
1.
Hot water button
9.
Cabinet / refrigrator/ sterilizer door*
2.
Normal water button
10.
Green switch-refrigrator
3.
Cold water button
11.
Red switch-heater
4.
Bottle support collar
12.
Cable power
5.
Top cover
13.
Water drainage
6.
Indicator lights
14.
Condensor
7.
Water spigot
8.
Water container
* DD 03 without lower cabinet.

English 16
1. Install the dispenser on an even and stable surface.
2. Install water gallon in the correct position
3. Press the water tap button / tap (red) until water runs out of the
tap.
4. Connect the electrical cord to the outlet, and turn on the red
switch (heater) located behind the unit.
5. If the gallon is empty, turn off the red switch (heater) before
replacing it with a new gallon
Attention :
-Do not connect the dispenser to an outlet nor switch the red switch heater) if there’s no
water in the tank or if water is not running from the hot water tap (red) when the tap is
used.
How to use a dispenser with three taps:
To dispense hot water, push the left button / tap.
To dispense normal-temperature water, push the central button / tap.
To dispense cold water, push the right button / tap.
How to use refrigerator (for Dispenser with built-in refrigerator):
-Do not store food / drink until after 2 hours of dispenser usage.
-Hot food must be cooled down to room temperature before stored in the refrigerator.
-Provide adequate space in the refrigerator to make sure that air is circulating well.
How to use sterilization cabinet (for Dispenser with sterilizer room):
-Store food or kitchen utensils to be sterilized inside the cabinet and close the door.
-Turn the timer knob to set the period of sterilization.
-5 - 10 minutes : to retain freshness.
-15 minutes : to sterilize.
-Do not open the cabinet door during the sterilization process to prevent discharge of O3.
-When sterilization is complete, the timer will automatically return to OFF position.
Remove food or kitchen utensils after one hour of sterilization.
Part 2: Installation
Part 3: How to Use

English 17
1. In order to avoid unwanted incidents, always disconnect from electrical power before cleaning the
dispenser.
2. This dispenser has been disinfected prior to shipping.
3. Arrange for the bottle support, water tube and heating element to be cleaned by expert technician
once a year to ensure that the machine maintains good condition and to extend usage. Do not
attempt to disassemble the machine in order to avoid damage to the machine.
4. Use soft and slightly wet cloth to clean the surface of dispenser, and use soft and dry cloth to
wipe the surface.
5. For dispenser with built-in refrigerator, remove the defrosting water residue from the refrigerator
using dry cloth or sponge once every seven days or when the defrost water is filling up.
1. Install the dispenser on even surface. Avoid storing in humid
place. Provide a minimum of 20 cm of distance from the wall and
do not store flammable substances near the dispenser.
2. To avoid damage to the machine, avoid connecting electrical cord
or pressing hot water switch (red) until the water can flow out of
hot water tap without obstruction.
3. If the dispenser won’t be used for a long period, turn off the heater
and cooler switches and disconnect the cord from the electrical
outlet and drain the water through the drainage.
4. Do not use chemical substances or direct water rinsing to clean
the dispenser. Use soft cloth instead.
5. Do not pull the cord to disconnect the cord from the outlet. Pull the
cord head with dry hand.
Part 5: Precaution Action
Part 4: Maintenance

English 18
6. Do not put the dispenser horizontally. Inclination should not
exceed 45° to avoid damage to the compressor
7. The thermostat on the dispenser has been adjusted by the
manufacturer. Do not attempt to modify the thermostat to avoid
unwanted effect.
8. This product is designed for use by adults. Do not allow children
to play with the appliance or let them hang on the door. The unit
may fall and harm. The product is not intended for use by people
(including children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they
have been given supervision or instruction concerning use of the
appliance by a person responsible for their safety.
If there is damage the power cord immediately contact to the
Service Center MODENA to do the replacement. Replacement
power cord must be done by experienced personnel and
understand about electricity. Never replace the power cord itself,
due to the dangers that could lead to harm themselves and
others.
Attention!
This product must not be disposed of with other household waste. To prevent possible harm to
the environment or human health from uncontrolled waste disposal.
The unit contains a gas insulation and refrigerant that must be disposed of properly. When you want
to dispose of the product, We advise you to consult with authorized service providers so that they can
learn information required and official forms.
Make sure the pipes and duct work of refrigerant the unit is not damaged before it was taken by a
part handling goods former.
Consult with authorized service providers to ask all the things and issues that relate to units. Do not
do things or allow others to do things to the unit before asking the official service providers.
