Modena DD Series User manual

Bahasa Indonesia 1
Terima kasih atas kepercayaan dan keputusan Anda untuk membeli produk MODENA sebagai
bagian dari kebutuhan dan gaya hidup keluarga modern. Keserasian antara desain yang stylish dan
teknologi mutakhir yang ada pada setiap produk kami merupakan kombinasi yang elegan untuk
menunjang aktifitas sehari-hari rumah tangga Anda.
Buku ini berisi tentang berbagai hal mengenai dispenser mulai dari cara penggunaan (how to
operate), perawatan (how to maintain), beragam fitur profesional yang dimiliki hingga proses trouble-
shooting. Sebagai produsen kebutuhan home appliances yang user friendly, langkah-langkah yang
diuraikan dalam buku ini cukup sederhana, jelas dan rinci sehingga memudahkan Anda dalam
menggunakan dan memanfaatkannya
Agar produk dispenser ini dapat berfungsi normal dalam jangka waktu yang panjang, kami sangat
merekomendasikan agar buku ini tidak saja menjadi pegangan Anda sebagai pembeli, namun juga
sebagai panduan bagi siapa saja yang menggunakan dan mengoperasikannya sehingga keawetan
dan kualitas fungsionalnya lebih tahan lama. Buku ini sangat disarankan untuk mudah dijangkau oleh
siapapun yang akan menggunakan dispenser.
Tersedia pula fasilitas layanan customer care bagi pengguna MODENA yang setia dan juga
informasi-informasi penunjang lainnya di situs resmi www.modena.co.id. Silakan menghubungi kontak
yang tersedia bila ada hal-hal lain yang ingin ditanyakan berkaitan dengan dispenser.
Selamat beraktifitas dan memberikan yang terbaik untuk keluarga Anda.
PETUNJUK DAN PANDUAN PEMAKAIAN DISPENSER MODENA

Bahasa Indonesia 2
DAFTAR ISI HLM.
• Kata Pengantar 1
• Bagian 1 : Nama-nama Bagian 3
• Bagian 2 : Instalasi 4
• Bagian 3 : Cara Penggunaan 4
• Bagian 4 : Pemeliharaan 5
• Bagian 5 : Tindakan Pencegahan 5
• Bagian 6 : Masalah & Solusinya 7
• Bagian 7 : Spesifikasi 7
NOMOR : P.6.INDO2.00301.0212

Bahasa Indonesia 3
DD 67 S
* Fitur dan kelengkapan tergantung pada tipe produk.
Keterangan:

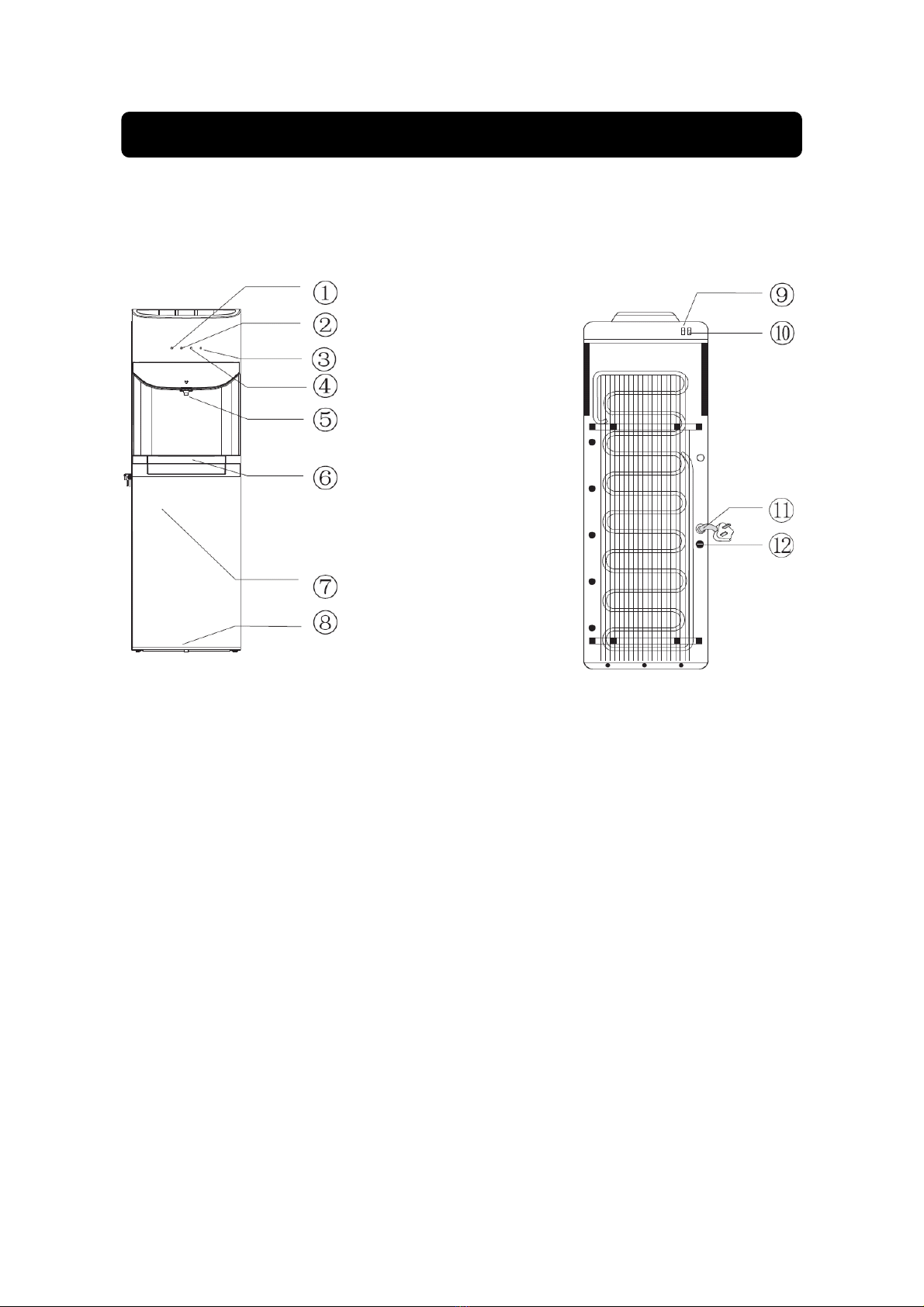

1. Indikator power 6. Wadah untuk menampung air 11. Kabel
2. Lampu indikator air panas 7. Pintu kabinet 12. Saluran kuras
3. Lampu indikator air dingin 8. Rak mobile galon
4. Lampu indikator air habis 9. Sakelar pendingin
5. Kran air 10. Sakelar pemanas
Bagian 1: Nama-nama bagian

Bahasa Indonesia 4
Bacalah buku petunjuk penggunaan ini dengan seksama sebelum mengoperasikan unit agar
pemakaian unit benar dan aman. Perhatikan dengan baik seluruh tanda ataupun peringatan yang
tercantum baik berupa gambar ataupun penjelasan tertulis.

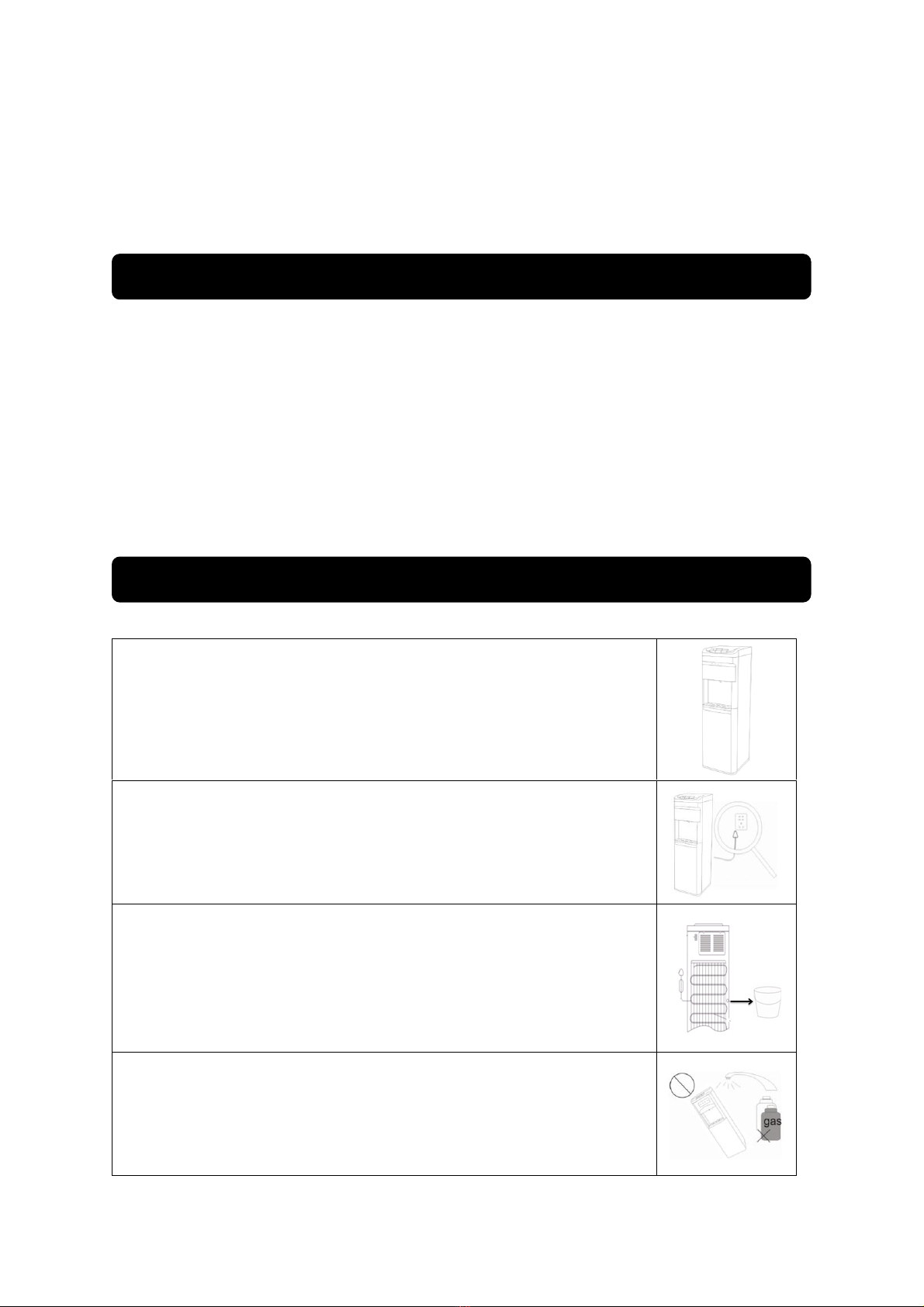

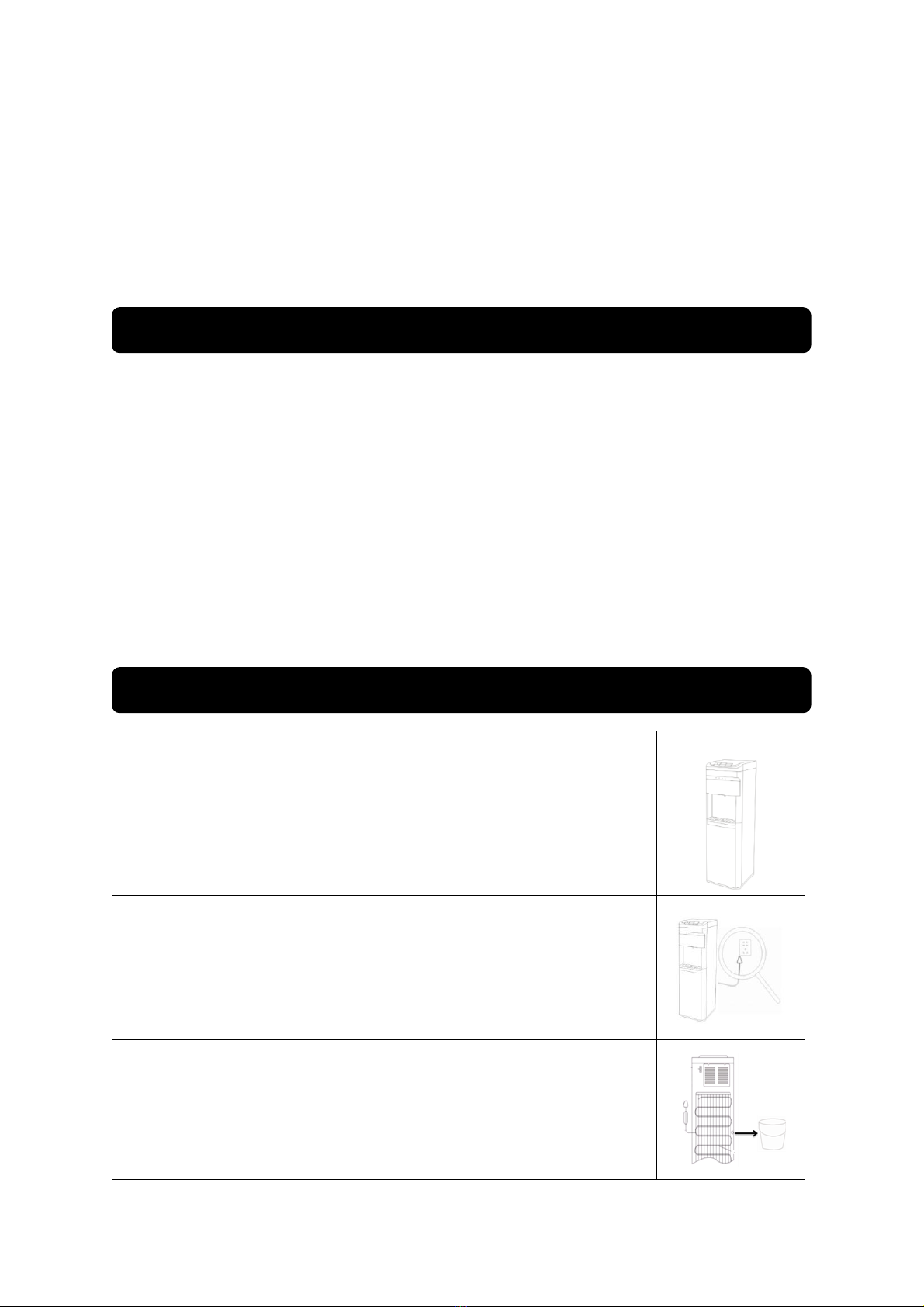

1. Letakkan dispenser ini di tempat yang rata dan stabil.
Pastikan ada jarak 20 cm jika diletakkan didekat tembok.
2. Diamkan unit selama 1 jam agar refrigerant stabil.
3. Pasang pipa ke dalam galon lalu pasang penutup pada mulut
galon.
4. Masukkan galon ke dalam kabinet/storage. Lalu tutuplah
pintu kabinet.
5. Hubungkan kabel listrik ke stop kontak. Pastikan stop
kontak/sumber listik memiliki grounding untuk mencegah
kebocoran listrik. Kemudian nyalakan sakelar yang terletak di
bagian belakang unit.
6. Untuk penggunaan pertama kali, bagian dalam dari unit
harus dibersihkan. Tekan tombol air panas dan air
dingin. Pastikan air keluar dari keran tersebut. Setelah
keran air tersebut keluar, tunggulah sekitar 20 menit, lalu
keluarkan galon dari tempat penyimpanan dan
kosongkan air di dalam unit dengan membuka penutup
lubang pembuangan air. Pastikan kabel listrik dilepas
dari sumber listrik ketika membuang sisa air.
Perhatian :
-Unit ini dirancang untuk digunakan dalam ruangan.
-Pastikan pipa galon sudah terpasang dengan benar dan pintu
kabinet tertutup dengan rapat.
-Bila air di dalam galon sudah habis, matikan sakelar merah (pemanas) sebelum menggantinya
dengan yang baru.
-Hindari meletakkannya di tempat yang lembab, basah dan instalasi kelistrikan yang buruk
karena bisa mengakibatkan terkena sengatan listrik dan timbulnya kebakaran .
-Jangan meletakkan benda-benda yang mudah terbakar di dekat dispenser.
-Jangan meletakkannya di bawah sinar matahari langsung dan hujan karena dapat
menurunkan kinerja unit dan menimbulkan bahaya kebocoran listrik.
-Jangan menghubungkan dispenser ini ke sumber arus listrik atau menekan tombol pemanas
jika di dalam tangki tidak terdapat air atau air tidak mengalir dari keran air panas bila tombol
tersebut ditekan.
-Jangan memodifikasi kabel listrik pada unit atau menghubungkan dengan menggunakan
perpanjangan listrik untuk mencegah bahaya korsleting dan kebakaran.
-Jangan menyentuh bagian belakang atau kondensor untuk menghindari bahaya tersetrum.

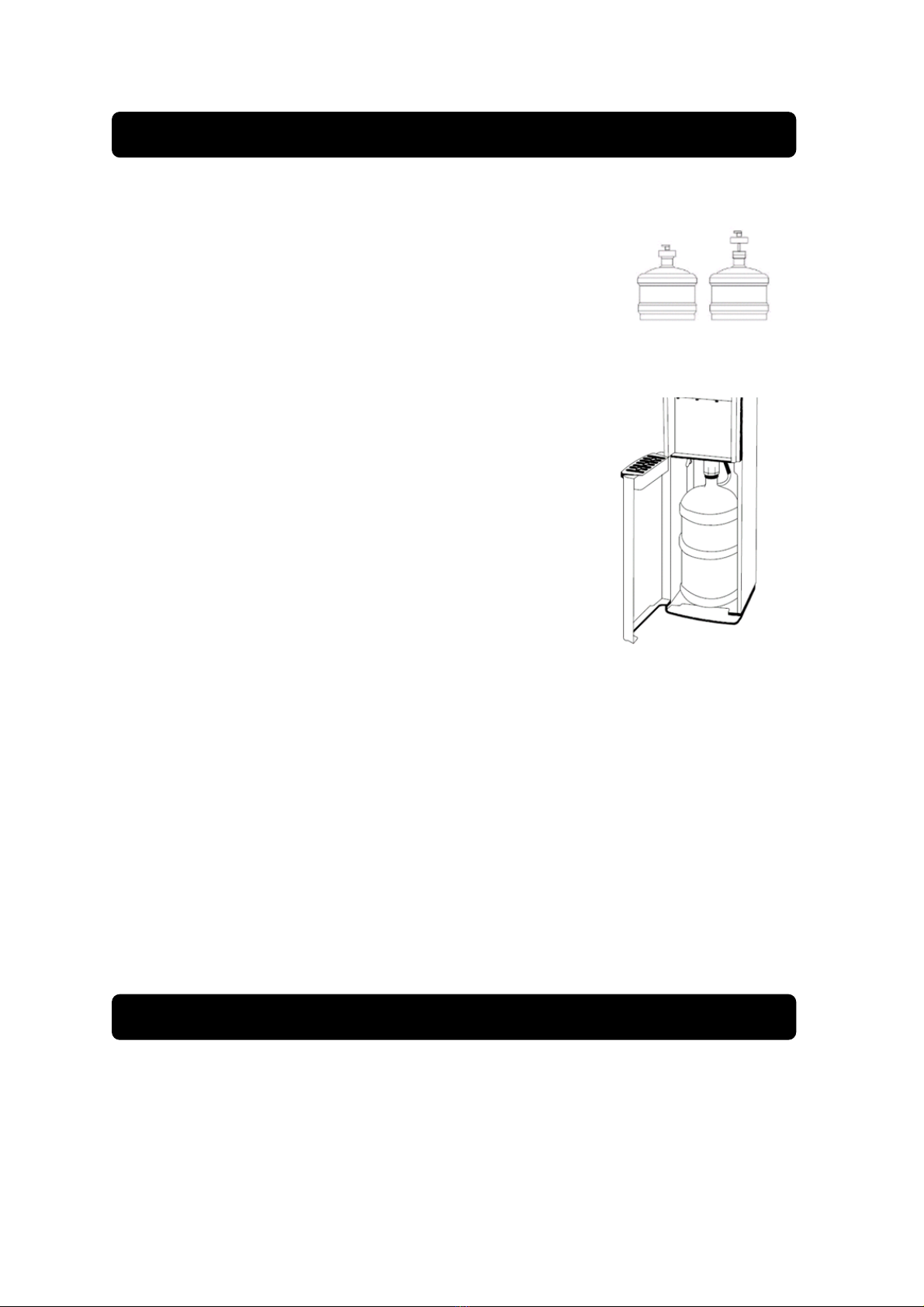

Cara menggunakan dispenser dengan tiga keran:
-Untuk mengeluarkan air panas, tekan tombol pada bagian kiri.
-Untuk mengeluarkan air normal, tekan tombol pada bagian tengah.
-Untuk mengeluarkan air dingin, tekan tombol pada bagian kanan.
Bagian 3: Cara Penggunaan
Bagian 2: Instalasi

Bahasa Indonesia 5
Unit ini dilengkapi pengaman pada tombol air panas untuk mencegah bahaya dari jangkauan anak-
anak. Geser dan tekan tombol air panas untuk mengeluarkan air panas.
Perhatian:
-Hindari bahaya terkena air panas.
-Pastikan pintu kabinet harus dalam keadaan tertutup.
-Buzzer atau tanda alarm akan berbunyi ketika air di dalam galon sudah habis dan lampu indikator
air habis akan menyala.
1. Untuk menghindari hal-hal yang tidak diinginkan, selalu putuskan hubungan dengan sumber
arus listrik sebelum membersihkan dispenser ini.
2. Dispenser ini telah disterilkan sebelum meninggalkan pabrik.
3. Bersihkan pipa, tabung air, dan heating elemen oleh ahlinya setiap satu tahun sekali. Hal ini
akan membuat mesin tetap dalam kondisi yang baik dan memperpanjang umur pemakaian.
Jangan membongkar sendiri mesin ini untuk menghindari kerusakan yang akan timbul pada
mesin.
4. Gunakan kain lembut dan dibasahi secukupnya untuk membersihkan permukaan dispenser,
lalu gunakan kain lembut yang kering untuk mengeringkannya. Jangan biarkan air masuk ke
dalam mesin.
5. Pastikan kabel listrik dilepas dari sumber listrik ketika membuang sisa air atau pemiliharaan
ataupun unit tidak digunakan dalam jangka waktu lama. Sementara itu, ketika hasil
pengeluaran air panas menjadi dingin, buka katup pembuangan sampai tidak ada air di dalam
dispenser air.
1. Letakkan dispenser di permukaan yang rata. Hindari meletakkannya di
tempat yang lembab. Berikan jarak sedikitnya 20 cm dari dinding. Dan
jangan meletakkan benda-benda yang mudah terbakar di dekat
dispenser.
2. Untuk menghindari kerusakan pada mesin, jangan menghubungkan
kabel listrik atau menekan sakelar air panas (merah) sampai dengan air
dapat mengalir dari keran air panas.
3. Jika dispenser tidak akan digunakan untuk waktu yang lama, matikan
sakelar pemanas dan pendingin, kemudian lepaskan kabel dari stop
kontak dan kosongkan sisa air melalui lubang pembuangan.

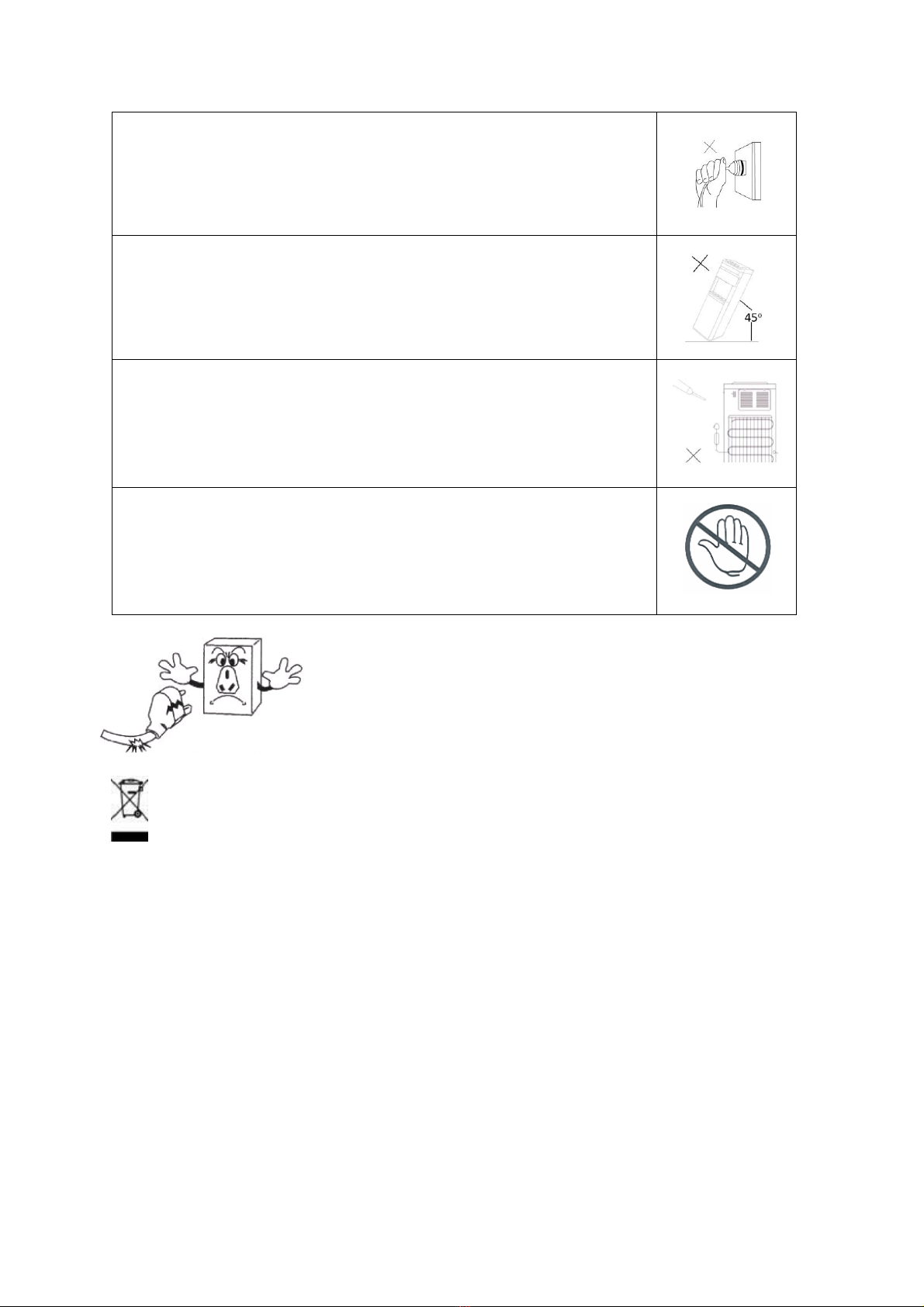

Bagian 5: Tindakan Pencegahan
Bagian 4: Pemeliharaan

Bahasa Indonesia 6
4. Jangan menggunakan bahan kimia dan menyiramkan air secara
langsung untuk membersihkan dispenser. Gunakan kain yang lembut
untuk membersihkannya.
5. Jangan menarik kabel untuk melepaskan steker dari stop kontak. Tarik
steker dengan tangan yang kering.
6. Jangan menidurkan dispenser ini, tingkat kemiringan tidak boleh kurang
dari 45º supaya kompresor pada mesin tidak rusak.
7. Thermostat pada dispenser ini telah disesuaikan. Jangan mengubah-
ubah sendiri untuk menghindari pengaruh yang akan timbul.
8. Produk ini ditujukan untuk digunakan oleh orang dewasa. Jangan
biarkan anak-anak bermain dengan unit atau bergelantungan pada
pintu-pintu unit. Unit dapat jatuh dan mencelakainya. Produk ini tidak
ditunjukan untuk di gunakan oleh anak-anak, atau orang-orang yang
memiliki keterbelakangan mental, ketidak mampuan fisik dan kurang
pengalaman dan pengetahuan mengenai unit, maka untuk keselamatan
berikan pengawasan dan petunjuk secara serius pada saat mereka
menggunakan.
Jika ada kerusakan pada kabel listrik maka segera hubungi ke
Service Center MODENA untuk dilakukan pergantian. Pergantian
kabel listrik haruslah dilakukan oleh tenaga yang berpengalaman
dan sangat mengerti akan kelistrikan. Jangan pernah mengganti
sendiri kabel listrik dikarenakan akan bisa menyebabkan bahaya
yang bisa merugikan diri sendiri dan orang lain.
Perhatian!
Produk ini tidak boleh dibuang bersama sampah rumah tangga lainnya. Untuk mencegah
kemungkinan bahaya terhadap lingkungan atau kesehatan manusia akibat pembuangan
sampah yang tidak terkontrol.
Unit mengandung insulasi gas dan refrigerant yang harus dibuang dengan benar. Ketika Anda
ingin membuang produk, Kami menyarankan Anda untuk berkonsultasi dengan penyedia jasa resmi
sehingga dapat mempelajari informasi yang dibutuhkan dan bentuk yang resmi.
Pastikan pipa-pipa dan saluran kerja refrigerant pada unit tidak rusak sebelum dibawa oleh
bagian penanganan barang bekas.
Konsultasikan dengan penyedia jasa resmi untuk menanyakan semua hal dan masalah yang
berhubungan dengan unit. Jangan melakukan hal- hal atau membiarkan orang lain melakukan hal-hal
kepada unit sebelum menanyakan kepada penyedia jasa resmi.

Bahasa Indonesia 7
Lakukan pengecekan terhadap hal-hal di bawah ini sebelum menghubungi Service Center kami bila
terjadi gangguan pengoperasian.
MASALAH
PENYEBAB
PENYELESAIAN
Air tidak panas atau tidak
dingin.
-Penggunaan air panas
atau air dingin yang
terlalu banyak dalam
waktu yang singkat.
-Unit belum terhubung ke
sumber arus listrik.
-Tunggulah beberapa saat
sampai dengan air menjadi
panas atau dingin.
-Hubungkan steker ke stop
kontak, kemudian tekan sakelar
pemanas dan sakelar pendingin.
Tidak ada air yang keluar
dari keran.
-Galon air kosong.
-Pipa terhalang atau
tersumbat sesuatu.
-Ganti dengan galon air yang
baru.
-Matikan sakelar pendingin
sampai 4 jam, kemudian
nyalakan kembali sakelar
pendingin.
Terdapat kebocoran pada
penyangga galon air.
-Galon air bocor/rusak.
-Ganti dengan galon air yang
baru.
Suara berisik selama
pengoperasian.
-Pemasangan atau
penempatan unit
kurang tepat.
-Letakkan unit di tempat
permukaan yang rata dan stabil.
MODEL
DD 67 S
Jenis
Dingin, Panas & Normal
Ruang bawah
Gallon storage
Warna
Black –Stainless steel
Keluaran air panas (liter/jam)
5
Keluaran air dingin (liter/jam)
2
Suhu panas (celcius)
≥90
Suhu dingin (celcius)
≤10
Kompresor bebas CFC
Ya
Thermostat pengatur suhu air
Ya
Bahan dari tabung air
Stainless
Daya listrik pemanas (watt)
420
Daya listrik kompresor (watt)
100
Dimensi Produk (P x L x T) mm
358 x 339 x 1062
Berat Produk (Kg)
19
* Untuk meningkatan kualitas produk, desain dan spesifikasi diatas dapat berubah setiap saat tanpa
pemberitahuan. Gambar pada buku ini bersifat skematis dan bisa saja tidak tepat sama dengan produk
aktual. Nilai yang tercantum pada label atau dalam dokumentasi yang menyertainya diperoleh di
laboratorium sesuai dengan standar yang relevan. Nilai-nilai dapat bervariasi tergantung pada kondisi
operasional dan lingkungan dari unit.
Bagian 7: Spesifikasi
Bagian 6 : Masalah & Solusinya

English 9
Thank you for your trust and decision to buy MODENA product and make it a part of your modern
family's needs and lifestyle. The stylish and advanced design in each product is an elegant
combination for your daily household activities.
This book contains various matters regarding water dispenser, from its method of usage,
maintenance, various professional features of the product down to its trouble-shooting. As a
manufacturer of user friendly home appliances, we thrive to simplify the description in this manual to
facilitate the users.
In order for this water dispenser to perform normally for an extended period of time, we highly
recommend not only the buyer to hold onto this manual, but also those who wish to operate the
product optimally to maintain its service period and quality. This manual is recommended for use by
anyone who operates the water dispenser.
We also provide a customer care service for MODENA users as well as other support information on
our official website www.modena.co.id. Please contact us if you have other questions regarding the
water dispenser.
Enjoy your daily activities, we hope that our products may provide the best services to your family.
INSTRUCTION AND GUIDE TO USE MODENA WATER DISPENSER

English 10
CONTENTS PAGE.
• Introduction 9
• Part 1 : Name of Parts 11
•Part 2 : Installation 12
• Part 3 : How to Use 12
• Part 4 : Maintenance 13
• Part 5 : Precaution Action 13
• Part 6 : Problem & Solution 15
• Part 7 : Specification 15

English 11
DD 67 S
* Features depend on the type of product.
Remark:
1. Power indicator 6. Water tray 11. Power cord
2. Heating indicator 7. Door 12. Tank drain valve
3. Cooling indicator 8. Salver
4. Water shortage indicator 9. Cooling switch
5. Tap 10. Heating switch
Part 1: Name of Parts

English 12
Please read this operation manual carefully before operating the unit in order to correct and safe use
of the unit. Examine the entire sign or warning listed either pictures or written explanation.
1. Install the dispenser on an even and stable surface. Provide a
minimum of 20 cm of distance from the wall.
2. Leave it for 1 hour to stabilize the refrigerant.
3. Insert the pipe to the gallon and then plug the cover to mouth of
gallon.
4. Center the gallon and close the lower cabinet door.
5. Connect the electrical cord to the outlet, and turn on the red
switch (heater) located behind the unit. Ensure that the socket /
electric source has a grounding to prevent electric leakage. And
turn on the switch located behind the unit.
6. For the first time to use, the inside of the unit must be
cleaned. Press the hot water and cold water. Make sure the
water out of the tap both. After both the tap water out, wait
around 20 minutes, then remove gallons of storage and
empty the water in the unit by opening the drain cover.
Make sure the power cord is unplugged from the power
source when the discard excess water.
Attention :
-This unit is designed for indoor use.
-Make sure the pipes are installed properly and the cabinet doors
closed securely
-When the water in the gallon is empty, turn off the red switch
(heating) before replacing it with a new one.
-Avoid putting it in a humid, wet and poor electrical installation because it can cause an electric
shock or fire outbreaks.
-Do not place flammable objects near the dispenser.
-Do not put it in direct sunlight and rain because it can degrade and cause electrical leakage
hazard.
-Do not connect this dispenser to the source of electric current or pressing the heater if in the
tank there is no water or no water flows from the hot water tap when the button is pressed.
-Do not modify the power cord on the unit or connect using extension of electricity to prevent a
short circuit and fire hazard.
-Do not touch the back or the condenser to avoid shock hazards.
How to use a dispenser with three taps:
-To dispense hot water, push the left button / tap.
-To dispense normal-temperature water, push the central button / tap.
-To dispense cold water, push the right button / tap.
The unit is equipped with a safety on hot water button to prevent the danger of the reach of children.
Scroll and press the button to dispense hot water.
Part 2: Installation
Part 3: How to Use

English 13
Attention:
-Avoid exposure to hot water hazard.
-Cabinet doors should be closed.
-Buzzer or alarm will be ringing when the water in gallon is empty and the water shortage indicator
will be on.
1. In order to avoid unwanted incidents, always disconnect from electrical power before cleaning the
dispenser.
2. This dispenser has been disinfected prior to shipping.
3. Arrange for the bottle support, water tube and heating element to be cleaned by expert technician
once a year to ensure that the machine maintains good condition and to extend usage. Do not
attempt to disassemble the machine in order to avoid damage to the machine.
4. Use soft and slightly wet cloth to clean the surface of dispenser, and use soft and dry cloth to
wipe the surface. Do not let water into the engine.
5. Make sure the power cord is unplugged from the power source when the discard excess water or
when maintenance or not use the unit for a long time. Meanwhile, when the hot water to be
cold/not hot, open the drain valve until there is no water in the unit.
1. Install the dispenser on even surface. Avoid storing in humid place.
Provide a minimum of 20 cm of distance from the wall and do not store
flammable substances near the dispenser.
2. To avoid damage to the machine, avoid connecting electrical cord or
pressing hot water switch (red) until the water can flow out of hot water
tap without obstruction.
3. If the dispenser won’t be used for a long period, turn off the heater and
cooler switches and disconnect the cord from the electrical outlet and
drain the water through the drainage.
4. Do not use chemical substances or direct water rinsing to clean the
dispenser. Use soft cloth instead.
Part 5: Precaution Action
Part 4: Maintenance

English 14
5. Do not pull the cord to disconnect the cord from the outlet. Pull the cord
head with dry hand.
6. Do not put the dispenser horizontally. Inclination should not exceed 45°
to avoid damage to the compressor.
7. The thermostat on the dispenser has been adjusted by the manufacturer.
Do not attempt to modify the thermostat to avoid unwanted effect.
8. This product is designed for use by adults. Do not allow children to play
with the appliance or let them hang on the door. The unit may fall and
harm. The product is not intended for use by people (including children)
with reduced physical, sensory or mental capabilities, or lack of
experience and knowledge, unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for
their safety.
If there is damage the power cord immediately contact to the
Service Center MODENA to do the replacement. Replacement
power cord must be done by experienced personnel and
understand about electricity. Never replace the power cord itself,
due to the dangers that could lead to harm themselves and
others.
Attention!
This product must not be disposed of with other household waste. To prevent possible harm to
the environment or human health from uncontrolled waste disposal.
The unit contains a gas insulation and refrigerant that must be disposed of properly. When you want
to dispose of the product, We advise you to consult with authorized service providers so that they can
learn information required and official forms.
Make sure the pipes and duct work of refrigerant the unit is not damaged before it was taken by a
part handling goods former.
Consult with authorized service providers to ask all the things and issues that relate to units. Do not
do things or allow others to do things to the unit before asking the official service providers.

English 15
Please inspect the following before contacting the Service Center in the event of operational
disturbance:
Problem
Cause
Solution
Water is not hot or not cold.
-Excessive dispensation of
hot water or cold water in
a short period of time.
-Unit is not yet connected
to electricity.
-Wait until the water
becomes cold or hot.
-Connect the cord to the
outlet and press the heater
and cooler switches.
Water is not being
dispensed out of the tap.
-Water gallon is empty.
-The pipe is stuck or
blocks something.
-Replace the water gallon
with a new one
-Turn off the switch cooling
to 4 hours, and then turn
the switch back.
Leak on the water gallon
support.
-Water gallon is leaking /
damaged.
-Replace water gallon with
a new one.
Loud noise during operation.
-Improper installation or
placement of unit.
-Install unit on even and
stable surface.
MODEL
DD 67 S
Type
Cold, Hot & Normal
Lower chamber
Gallon storage
Color
Black –Stainless steel
Hot water output (liter/hour)
5
Cold water output(liter/hour)
2
High temperature (Celsius)
≥90
Cold temperature (Celsius)
≤10
Free-CFC compressor
Yes
Regulator of thermostat
Yes
Water tube material
Stainless
Heating Power (watt)
420
Compressor power (watt)
100
Product Dimension (L x W x H) mm
358 x 339 x 1062
Product weight (Kg)
19
* Specifications of this appliance may change without notice to improve the quality of the product.
Figures in this manual are schematic and may not match your product exactly. Values stated on the machine
labels or in the documentation accompanying it are obtained in laboratory in accordance with the relevant
standards. Depending on operational and environmental conditions of the appliance, values may vary
Part 7: Specification
Part 6 : Problem & Solution

English 16
