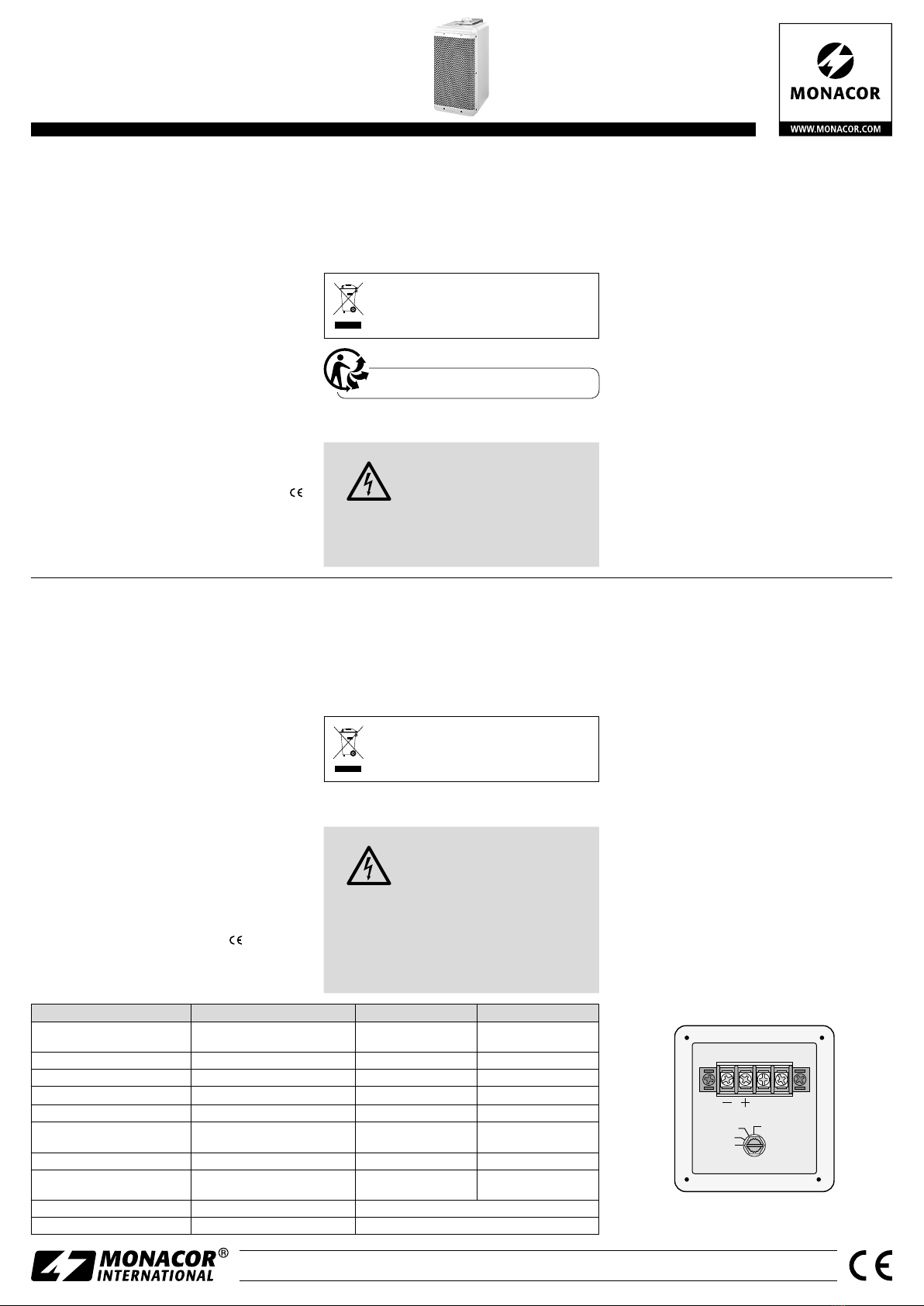

PA Speaker System
for 100 V or 8 ΩOperation
These instructions are intended for installers
with sufficient knowledge in 100V technology
for PA applications. Please read the instructions
carefully prior to installation and keep them for
later reference.
1 Applications
This speaker system for wall mounting is specially
designed for applications in 100V PA systems, but it
can also be directly connected to a low-impedance
amplifier output.
The speaker system is designed as a 2-way bass
reflex system and offers excellent sound quality. It is
weatherproof (IP45) and therefore also suitable for
outdoor use. Ball impact resistance in accordance
with DIN18032, part 3 has been confirmed.
2 Important Notes
The speaker system corresponds to all relevant
directives of the EU and is therefore marked with .
•
Protect the speaker system against extreme tem-
peratures. The admissible ambient temperature
range is −10°C to +40 °C.
•
For cleaning only use a soft cloth, dry or slightly
wet; never use chemicals or aggressive detergents.
•
No guarantee claims for the speaker system and no
liability for any resulting personal damage or mate-
rial damage will be accepted if the speaker system
is used for other purposes than originally intended,
if it is not correctly installed, or if it is overloaded.
If the speaker system is to be put out of
operation definitively, take it to a local
recycling plant for a disposal which is not
harmful to the environment.
3 Installation
WARNING During operation in 100V systems,
there is a hazard of contact with a
voltage of up to 100V at the speaker
cable. Installation must be made by
skilled personnel only.
Always observe the load of the PA amplifier by the
speakers. An overload may damage the amplifier!
The total load of all speakers connected must not
exceed the amplifier power.
1) Before installing the speaker system, switch off
the PA amplifier so that the speaker cable will not
carry any voltage!
2) Unscrew the cover with the cable inlets on the
rear of the speaker to access the connections
and the switch for the rated load (refer to figure
below). Adjust the desired rated load (volume) or,
when the speaker system is operated at a low-
impedance amplifier output, set the switch to the
position DIRECT.
CAUTION! Never use the position DIRECT when
the speaker system is operated in a 100V system.
The speaker system and possibly also the amplifier
will be damaged.
3) For wall mounting, attach the mounting bracket
to the wall as desired. Then use screws to fasten
the speaker system to the mounting bracket.
4) Pull the speaker cable through the cable inlet and
connect the cable to the terminals “+” and “–”.
Before connecting, remove the transparent protec-
tive cap from the terminals. When connecting mul-
tiple speakers, make sure that all speakers have the
same polarity (e.g. terminal “–” = negative pole).
Place the protective cap on the terminals again.
5) Fasten the cover on the rear with screws. Use the
nut of the cable inlet to secure the speaker cable.
6) Align the speaker system to the zone where the
sound is desired.
Subject to technical modification.
ELA-Lautsprecherbox
für 100-V- oder 8-Ω-Betrieb
Diese Anleitung richtet sich an Installateure mit
Fachkenntnissen in der 100-V-Beschallungstech-
nik. Bitte lesen Sie die Anleitung vor der Instal-
lation gründlich durch und heben Sie sie für ein
späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Diese Lautsprecherbox zur Wandmontage ist speziell
für den Einsatz in 100-V-Beschallungsanlagen konzi-
piert, sie kann aber auch direkt an einen niederohmi-
gen Verstärkerausgang angeschlossen werden.
Die Lautsprecherbox ist als 2-Wege-Bassreflex-
System ausgeführt und hat dadurch sehr gute Klang-
eigenschaften. Sie ist wetterfest (IP45) und somit
auch für den Außenbereich geeignet. Die Ballwurf-
sicherheit nach DIN 18032, Teil3 wurde bestätigt.
2 Wichtige Hinweise
Die Lautsprecherbox entspricht allen relevanten
Richtlinien der EU und trägt deshalb das -Zeichen.
•
Schützen Sie die Lautsprecherbox vor extremen
Temperaturen. Der zulässige Einsatztemperaturbe-
reich beträgt −10°C bis +40°C.
•
Verwenden Sie für die Reinigung nur ein trockenes
oder angefeuchtetes, weiches Tuch, auf keinen Fall
Chemikalien oder aggressiven Reinigungsmittel.
•
Wird die Lautsprecherbox zweckentfremdet, nicht
fachgerecht installiert oder überlastet, kann keine
Haftung für daraus resultierende Sach- oder Perso-
nenschäden und keine Garantie für die Lautspre-
cherbox übernommen werden.
Soll die Lautsprecherbox endgültig aus
dem Betrieb genommen werden, überge-
ben Sie sie zur umweltgerechten Entsor-
gung einem örtlichen Recyclingbetrieb.
3 Installation
WARNUNG Beim Betrieb in 100-V-Anlagen liegt
berührungsgefährliche Spannung bis
100V an der Lautsprecherleitung an.
Die Installation darf nur durch Fach-
personal erfolgen.
Achten Sie auf die Belastung des ELA-Verstärkers
durch die Lautsprecher. Eine Überlastung kann den
Verstärker beschädigen! Die Summe der Leistun-
gen aller angeschlossenen Lautsprecher darf die
Verstärkerleistung nicht überschreiten.
1) Vor der Installation der Lautsprecherbox den
ELA-Verstärker ausschalten, damit die Lautspre-
cherleitung spannungsfrei ist!
2) Auf der Rückseite die Abdeckung mit der Kabel-
durchführung abschrauben. Die Anschlüsse und
der Schalter für die Nennbelastung sind jetzt zu-
gängig (Abb. unten). Die gewünschte Nennbe-
lastung (Lautstärke) einstellen oder beim Betrieb
an einem niederohmigen Verstärkerausgang den
Schalter in die Position DIRECT drehen.
VORSICHT! In der Position DIRECT die Lautspre-
cherbox auf keinen Fall in einer 100-V-Anlage be-
treiben. Die Lautsprecherbox und eventuell auch
der Verstärker werden beschädigt.
3) Zur Wandmontage den Montagebügel an ge-
wünschter Stelle der Wand befestigen und die
Lautsprecherbox am Montagebügel festschrauben.
4) Die Lautsprecherleitung durch die Kabeldurchfüh-
rung ziehen und an die Klemmen „+“ und „−“
anschließen. Die transparente Schutzkappe dazu
abnehmen. Beim Anschluss von mehreren Laut-
sprechern darauf achten, dass diese alle gleich ge-
polt werden (z.B. Klemme „−“ = Minuspol). Die
Schutzkappe wieder auf den Klemmen stecken.
5) Die Abdeckung auf der Rückseite wieder fest-
schrauben. Mit der Mutter der Kabeldurchführung
die Lautsprecherleitung festklemmen.
6) Die Lautsprecherbox auf den zu beschallenden
Bereich ausrichten.
Änderungen vorbehalten.
DeutschEnglish
Technische Daten Specifications PAB-6WP/WS PAB-8WP/WS
Nennbelastbarkeit Power rating 100V: 100 /50 /25 W
8Ω: 100 W
100V: 120 /60 /30 W
8Ω: 120 W
Maximale Belastbarkeit Maximum load 180W 240 W
Kennschalldruck (1W/1 m) SPL (1W/1 m) 90dB 96dB
Max. Nennschalldruck Max. SPL 110dB 117 dB
Frequenzbereich Frequency range 42Hz –19 kHz 48Hz –20 kHz
Tieftöner
Hochtöner
Bass speaker
Tweeter
16cm
30mm
20cm
25mm
Schutzart IP rating IP45 IP 45
Abmessungen (B × H × T)
Gewicht
Dimensions (W× H× D)
Weight
200 × 370 ×280mm
7,1kg
240 × 430 ×250mm
13,1kg
Einsatztemperatur Ambient temperature −10°C … +40 °C
Anschluss Connection Schraubklemmen • Screw terminals
Beispiel PAB-6WP/WS: eingestellte Nennbelastung = 25 W
Example PAB-6WP/WS: rated load adjusted = 25 W

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-1808.99.02.04.2019
NC NC
DIRECT
25W
50W
100W
Cassa acustica PA per il
funzionamento a 100V oppure a 8Ω
Queste istruzioni sono rivolte agli installatori che
dispongono di conoscenze sufficienti della tec-
nica di sonorizzazione a 100V. Vi preghiamo di
leggerle attentamente e di conservarle per un
uso futuro.
1 Possibilità d‘impiego
Questa cassa acustica per il montaggio a parete è
stata realizzata specialmente per l‘impiego in im-
pianti di sonorizzazione con uscita audio 100V, ma
può essere collegata anche direttamente all‘uscita a
bassa impedenza di un amplificatore.
La cassa acustica è prevista come sistema bass-
reflex a 2 vie e pertanto possiede delle ottime carat-
teristiche sonore. È resistente alle intemperie (IP45)
e quindi adatta anche per l‘esterno. È stata confer-
mata la protezione contro il lancio di palloni secondo
DIN18032, parte 3.
2 Avvertenze importanti
La cassa acustica è conforme a tutte le direttive rile-
vanti dell’UE e pertanto porta la sigla .
•
Proteggere la cassa acustica da temperature
estreme. La temperatura d’esercizio ammessa è da
−10°C a +40°C.
•
Per la pulizia usare solo un panno asciutto o inu-
midito, morbido; non impiegare in nessun caso
prodotti chimici o detergenti aggressivi.
•
Nel caso d’uso improprio, di installazione non a
regola d’arte o di sovraccarico della cassa acustica,
non si assume nessuna responsabilità per eventuali
danni consequenziali a persone o a cose e non si
assume nessuna garanzia per la cassa.
Se si desidera eliminare la cassa acustica
definitivamente, consegnarla per lo smal-
timento ad un‘istituzione locale per il rici-
claggio.
3 Installazione
AVVERTIMENTO Durante l‘uso di impianti a 100V,
nel cavo per gli altoparlanti è pre-
sente una tensione fino a 100V,
pericolosa in caso di contatto. L’in-
stallazione deve essere fatta solo
da persone qualificate.
Tenete presente il carico dell‘amplificatore PA per
via degli altoparlanti. Un sovraccarico può danneg-
giare l‘amplificatore! La somma delle potenze di
tutti gli altoparlanti collegati non deve superare la
potenza dell‘amplificatore.
1) Prima dell‘installazione spegnere l‘amplificatore
PA per togliere la tensione dalla linea degli alto-
parlanti!
2) Sul retro svitare la copertura del passacavi. I con-
tatti e il selettore per la potenza nominale sono
ora accessibili (fig. in basso). Impostare la potenza
nominale (volume) desiderata oppure, in caso di
uso con un‘uscita a bassa impedenza dell‘amplifi-
catore, girare il selettore in posizione DIRECT.
ATTENZIONE! In posizione DIRECT, non usare
in nessun caso la cassa acustica in un impianto a
100V. La cassa e eventualmente anche l‘amplifica-
tore subiranno dei danni.
3) Per il montaggio alla parete fissare la staffa di mon-
taggio alla parete e avvitare la cassa sulla staffa.
4) Far passare il cavo dell‘altoparlante attraverso il
passacavi e collegarlo ai morsetti “+” e “−”. Per
fare ciò, togliere la copertura trasparente. Colle-
gando più altoparlanti fare attenzione alla mede-
sima polarità di tutti (p.es. morsetto “−” = polo
negativo). Rimettere la copertura sui morsetti.
5) Riavvitare la copertura sul retro. Con il dado del
passacavi fissare il cavo per altoparlanti.
6) Orientare la cassa verso la zona da sonorizzare.
Con riserva di modifiche tecniche.
PAB-6WP/WS Réf. num. • Codice 25.3560
PAB-8WP/WS Réf. num. • Codice 25.3570
Enceinte Public Adress pour
fonctionnement 100 V ou 8 Ω
Cette notice s’adresse aux installateurs possé-
dant des connaissances suffisantes en technique
de sonorisation ligne 100V. Veuillez lire la pré-
sente notice avec attention avant l‘installation
et conservez-la pour pouvoir vous y reporter
ultérieurement.
1 Possibilités d’utilisation
Cette enceinte pour montage mural est spécialement
conçue pour une utilisation dans des installations
de sonorisation 100V, mais elle peut également être
reliée à une sortie amplificateur basse impédance.
L’enceinte est conçue comme un système bass-reflex
2 voies et possède d’excellentes propriétés acous-
tiques. Elle est étanche (IP45) et donc adaptée pour
l’extérieur. La résistance aux jets de ballons, selon la
norme DIN18032, partie 3, est validée.
2 Conseils importants
L’enceinte répond à toutes les directives nécessaires
de l’Union européenne et porte donc le symbole .
•
Protégez l‘enceinte également des températures ex-
trêmes. La plage de température ambiante admis-
sible est de −10°C à +40°C.
•
Pour le nettoyage, utilisez uniquement un chiffon
doux, sec ou légèrement humide, en aucun cas de
produits chimiques ou détergents agressifs.
•
Nous déclinons toute responsabilité en cas de
dommages matériels ou corporels résultants si
l‘enceinte est utilisée dans un but autre que celui
pour lequel elle a été conçue, si elle n’est pas cor-
rectement installée ou s’il y a surcharge ; en outre,
la garantie deviendrait caduque.
Lorsque l‘enceinte est définitivement re-
tirée du service, vous devez la déposer
dans une usine de recyclage adaptée pour
contribuer à son élimination non polluante.
CARTONS ET EMBALLAGE
PAPIER À TRIER
3 Installation
AVERTISSEMENT Pendant le fonctionnement, une tension de
contact dangereuse jusqu’à 100 V est pré-
sente au câble haut-parleur. Seul un per-
sonnel qualifié peut effectuer l’installation.
Faites attention à la charge de l’amplificateur PA par les
haut-parleurs. Une surcharge peut endommager l’amplifica-
teur. La somme des puissances de l’ensemble des enceintes
reliées ne doit pas dépasser la puissance de l’amplificateur.
1) Avant d’installer l’enceinte, éteignez l’amplifica-
teur Public Adress pour que le câble haut-parleur
ne soit pas porteur de tension !
2) Sur la face arrière, dévissez le couvercle avec le
passage de câble. Les branchements et le sélecteur
pour la puissance nominale sont accessibles (voir
schéma ci-dessous). Réglez la puissance nominale
souhaitée (volume) ou, pour un fonctionnement
avec une sortie amplificateur basse impédance,
tournez le sélecteur sur la position DIRECT.
ATTENTION ! En position DIRECT, ne faites jamais
fonctionner l’enceinte dans une installation ligne
100 V. L’enceinte et éventuellement l’amplificateur
pourraient être endommagés.
3) Pour un montage mural, fixez l’étrier à l’endroit
voulu sur le mur et vissez l’enceinte sur l’étrier.
4) Faites passer le câble haut-parleur via le passage
de câble et reliez-le aux bornes «+» et «−». Reti-
rez le capuchon de protection transparent. Si vous
branchez plusieurs haut-parleurs, veillez à ce qu’ils
aient tous la même polarité (p.ex. borne «−» =
pôle moins). Replacez le capuchon de protection
sur les bornes.
5) Revissez le cache sur la face arrière. Avec l’écrou
du passage de câble, fixez le câble haut-parleur.
6) Orientez maintenant l‘enceinte vers la zone à
sonoriser.
Tout droit de modification réservé.
FrançaisItaliano
Caractéristiques techniques Dati tecnici PAB-6WP/WS PAB-8WP/WS
Puissance nominale Potenza nominale 100V: 100 / 50 / 25 W
8Ω: 100 W
100V: 120 / 60 / 30 W
8Ω: 120 W
Puissance maximale Potenza massima 180W 240 W
Pression sonore (1W/1m) Sensibilità (1W/1m) 90dB 96dB
Pression sonore nominale max. Pressione sonora nominale max. 110dB 117 dB
Bande passante Gamma di frequenze 42Hz – 19 kHz 48 Hz – 20 kHz
Grave
Aigu
Woofer
Tweeter
16cm
30mm
20cm
25mm
Classe protection Grado di protezione IP45 IP 45
Dimensions (L × H × P)
Poids
Dimensioni (L × H × P)
Peso
200 × 370 ×280mm
7,1kg
240 × 430 ×250mm
13,1kg
Température fonctionnement Temperatura d‘esercizio −10°C … +40 °C
Branchement Contatto Bornes à vis • Morsetti a vite
Exemple PAB-6WP/WS : puissance nominale réglée = 25 W
Esempio PAB-6WP/WS: potenza nominale impostata = 25 W
