Motorola RLN6434 User manual

TRAVEL CHARGER
RLN6434
USER GUIDE
en-US fr-CA es-LA pt-BR de-DE
68012003023.book Page 1 Monday, December 10, 2018 3:11 PM

68012003023.book Page 1 Monday, December 10, 2018 3:11 PM

1
English
IMPORTANT
SAFETY INSTRUCTIONS
SAVE THESE
INSTRUCTIONS
This document contains important safety and
operating instructions. Please read these
instructions carefully and save them for future
reference.
Before using the battery charger, read all the
instructions and cautionary markings on (1) the
charger, (2) the battery, and (3) the radio using
the battery.
1. To reduce risk of injury during
sudden braking or impact while
driving, secure the Travel Charger
and radio in the mounted bracket
with the elastic strap securely
fastened.
2. To reduce risk of injury, charge only the
rechargeable Motorola Solutions authorized
batteries listed in Table 1. Other batteries may
explode, causing personal injury and damage.
3. Use of accessories not recommended by
Motorola Solutions may result in risk of fire,
electric shock, or injury.
W A R N I N G
68012003023.book Page 1 Monday, December 10, 2018 3:11 PM

2
English
WARNING (continued)
4. To reduce the risk of damage to
the electric plug and cord, pull by
the plug rather than by the cord
when disconnecting the charger.
5. To reduce risk of fire, electric shock, or injury,
do not operate the charger if it has been broken
or damaged in any way. Take it to a qualified
Motorola Solutions service representative.
6. Do not disassemble the charger; it is not
repairable and replacement parts are not
available. Disassembly of the charger may
result in risk of electrical shock or fire.
W A R N I N G
68012003023.book Page 2 Monday, December 10, 2018 3:11 PM

3
English
OPERATIONAL SAFETY GUIDELINES
• This equipment is not suitable for outdoor use.
Use only in dry locations/conditions.
• Connect equipment only to an appropriately
fused and wired supply of the correct voltage
(as specified on the product).
• When not in use, disconnect the power supply
cord from the DC outlet.
• The socket outlet to which this equipment is
connected should be close by and easily
accessible.
• In equipment using fuses, replacements must
comply with the type and rating specified in the
equipment instructions.
• When used as a desktop charger, maximum
ambient temperature around the power supply
equipment must not exceed 40 °C (104 °F).
• Output power from the power supply unit must
not exceed the ratings stated on the product
label located on the bottom of the charger.
• Make sure the cord is located where it cannot
be stepped on, tripped over, or subjected to
water, damage, or stress.
68012003023.book Page 3 Monday, December 10, 2018 3:11 PM

4
English
• To reduce risk of damage to vehicular charger
adapter and cord, pull by the vehicular charger
adapter rather than the cord when
disconnecting the charger.
• Do not operate the charger or vehicular
charger adapter with a damaged cord. Replace
it immediately.
Vehicles Equipped with Air Bags
• Do not place or install equipment in
the area over an air bag or in the
air bag deployment area. Air bags
inflate with great force. If
equipment is installed in the air
bag deployment area and the air
bag inflates, the equipment may be
propelled with great force and
cause serious injury to occupants
of the vehicle.
• If the communication equipment is improperly
installed and the air bag inflates, this could
cause serious injury.
W A R N I N G
68012003023.book Page 4 Monday, December 10, 2018 3:11 PM

5
English
• Installation of vehicle communication
equipment should be performed by a
professional installer/technician qualified in the
requirements for such installations.
An air bag’s size, shape and deployment area
can vary by vehicle make, model and front
compartment configuration (e.g. bench seat vs.
bucket seats).
• Contact the vehicle manufacturer’s corporate
headquarters, if necessary, for specific air bag
information for the vehicle make, model and
front compartment configuration involved in
your communication equipment installation.
• If mounted on an insecure or hollow mounting
surface, the bracket can loosen and the unit
can break free on collision. Mount the bracket
only in a location which allows the self-tapping
screws to solidly anchor into a metal surface.
• The mounting screws can damage cables and
wires that run under some mounting surfaces
in the vehicle. Contact the vehicle
manufacturer for the detailed locations of
cables and wires in your vehicle, and avoid
mounting the radio above those locations.
68012003023.book Page 5 Monday, December 10, 2018 3:11 PM

6
English
MOTOROLA SOLUTIONS AUTHORIZED
BATTERIES
The batteries listed in Table 1 are approved for
use with the RLN6434 Travel Charger kit.
Table 1. Motorola Solutions Authorized
Batteries
Kit Number Description
NNTN7033 IMPRES Li-Ion FM (HazLoc) IP67 4100 mAh
NNTN7034 IMPRES Li-Ion IP67 4200 mAh
NNTN7035 IMPRES NiMH FM (HazLoc) Ruggedized 2000 mAh
NNTN7036 IMPRES NiMH FM (HazLoc) IP67 2000 mAh
NNTN7037 IMPRES NiMH IP67 2100 mAh
NNTN7038 IMPRES Li-Ion IP67 2900 mAh
NNTN7573 IMPRES NiMH Ruggedized 2100 mAh
NNTN8092 IMPRES Li-Ion FM (HazLoc) Ruggedized 2300 mAh
NNTN8182 IMPRES Li-Ion Ruggedized 2900 mAh
NNTN8921 IMPRES 2 Li-Ion TIA4950 (HazLoc) Ruggedized IP67
3700 mAh
NNTN8930 IMPRES 2 Li-Ion TIA4950 (HazLoc) Ruggedized IP67
2700 mAh
PMNN4403 IMPRES Li-Ion IP67 2150 mAh
PMNN4485 IMPRES 2 Li-Ion Ruggedized IP67 2500 mAh
PMNN4486 IMPRES 2 Li-Ion Ruggedized IP67 3400 mAh
PMNN4487 IMPRES 2 Li-Ion Ruggedized IP67 4400 mAh
PMNN4494 IMPRES 2 Li-Ion Ruggedized IP67 5000 mAh
PMNN4504 IMPRES 2 Li-Ion DIVISION 2 (HazLoc) Ruggedized
IP67 3400 mAh
68012003023.book Page 6 Monday, December 10, 2018 3:11 PM

7
English
DESCRIPTION
The RLN6434 Travel Charger kit is used for
charging a radio when inside a vehicle. The
Travel Charger kit includes a vehicular charger
adapter attached to a charger, and a mounting
bracket to mount the Travel Charger inside the
vehicle.
The Travel Charger has the capability to charge a
stand alone battery or a radio with a battery.
PMNN4505 IMPRES 2 Li-Ion DIVISION 2 (HazLoc) Ruggedized
IP67 4850 mAh
PMNN4547 IMPRES 2 Li-Ion TIA4950 (HazLoc) Ruggedized
IP68 3100 mAh
PMNN4573 IMPRES 2 Li-Ion TIA4950 (HazLoc) Ruggedized
IP68 4600 mAh
Table 1. Motorola Solutions Authorized
Batteries (Cont.)
Kit Number Description
68012003023.book Page 7 Monday, December 10, 2018 3:11 PM

8
English
OPERATING INSTRUCTIONS
The Travel Charger charges only the Motorola
Solutions authorized battery listed in Table 1.
Other batteries may not charge.
Your battery must first need to be charged using
the rapid charge method before operating your
radio for the first time.
Note: Do not leave a battery or radio in the Travel Charger
for extended periods of time (1 week) in order to
avoid a decrease in overall battery performance.
68012003023.book Page 8 Monday, December 10, 2018 3:11 PM

9
English
Charging Inside the Vehicle
1. Plug the vehicular charger adapter into the
vehicle’s auxiliary power outlet.
Note: Some vehicles’ auxiliary power outlets do not
maintain an electrical current once the vehicle has
been turned off. Rated input: 12 – 24 DC 1.2 A.
Charging the Battery
1. Insert a battery or radio with a battery into the
charger pocket, making sure the charging
contacts make contact with the battery. The
battery charging indicator LED on the
charger indicates:
Table 2. Battery Charging Indicators
Status LED Status Descriptions
Power On Green for
approximately
1 second
Successful charger
power-up
Charging Steady Red Battery in rapid charge mode
90%
Charged
Blinking Green Battery is charged to 90% or
greater capacity
Fully
Charged
Steady Green Battery is nearly charged or
fully charged
Fault Blinking Red Remove and re-insert radio
or battery
Standby Blinking
Amber
Battery is waiting to rapid
charge. Battery may be too
hot, too cold, or low voltage
68012003023.book Page 9 Monday, December 10, 2018 3:11 PM

10
English
Mounting The Bracket
1. Select a location for the bracket that does not
interfere with vehicle operation or with the
vehicle’s air bag deployment.
2. Using the bracket as a template, mark the
location of the three or four mounting holes
using either the bottom or back mounting
holes.
3. Using a 5/32” (4 mm) diameter drill bit, drill
the three or four holes.
4. Using a 5/16” (8 mm) hex nut driver, secure
the bracket using the three or four screws
provided.
Securing the Travel Charger and radio into
the Bracket
Motorola Solutions highly
recommends securing the Travel
Charger and radio into the mounting
bracket when inside the vehicle.
Sudden braking or impact can
propel the Vehicle Charger or radio
with great force and cause serious
injury to occupants of the vehicle.
1. Insert the Travel Charger into the bracket at a
downward angle (See illustration below).
W A R N I N G
68012003023.book Page 10 Monday, December 10, 2018 3:11 PM

11
English
2. Push the back of the Travel Charger into the
bracket until it is securely in place.
3. Insert the radio into the Travel Charger.
Note: Some effort may be required in the insertion/
removal, as the charger is designed to firmly
retain the battery/radio.
4. Extend the elastic cord and nylon strap
between the channel select knob and the
volume knob. Hook the clip under the front lip
of the bracket.
68012003023.book Page 11 Monday, December 10, 2018 3:11 PM

12
English

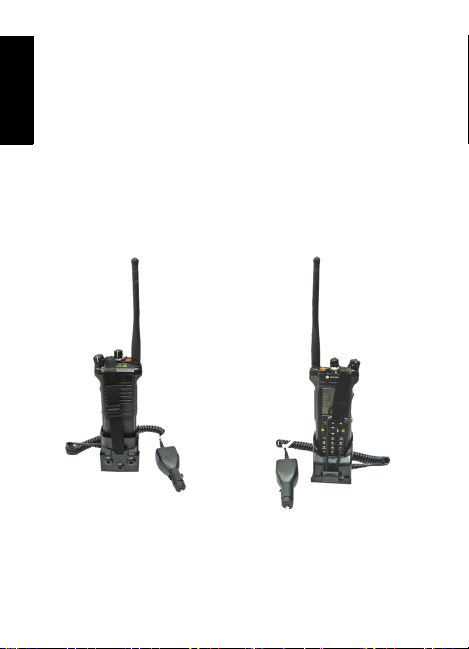

Note: The charger is reversible to display either
side of the radio when placed in the bracket.
Do not cover emergency button with
strap.
C a u t i o n
MOTOROLA, MOTO, MOTOROLA SOLUTIONS and the Stylized M
logo are trademarks or registered trademarks of Motorola Trademark
Holdings, LLC and are used under license. All other trademarks are the
property of their respective owners.
© 2011 and 2018 Motorola Solutions, Inc. All rights reserved.
68012003023.book Page 12 Monday, December 10, 2018 3:11 PM

1
Français
(Canada)
CONSIGNES DE SÉCURITÉ
IMPORTANTES
CONSERVEZ CES
CONSIGNES DE SÉCURITÉ
Ce document contient des consignes de sécurité
et des directives d’utilisation importantes.
Veuillez les lire attentivement et les conserver
pour référence ultérieure.
Avant d’utiliser une pile/batterie ou un chargeur
de batterie, lisez toutes les instructions et les
avertissements concernant (1) le chargeur, (2)
la batterie et (3) la radio utilisant la batterie.
1. Pour réduire le risque de blessure
en cas de freinage ou d’impact
soudain en conduisant, fixez le
chargeur de voyage et la radio au
support de montage à l’aide de la
bande élastique.
2. Pour réduire le risque de blessures, ne chargez
que les piles (c’est-à-dire les batteries)
rechargeables agréées par Motorola Solutions
et répertoriées dans le Tableau 1. Les autres
batteries/piles peuvent exploser, entraînant des
blessures et des dommages corporels.
3. L’utilisation d’accessoires non recommandés
par Motorola Solutions peut provoquer un
incendie, une décharge électrique ou des
blessures corporelles.
AVERTISSEMENT
68012003023.book Page 1 Monday, December 10, 2018 3:11 PM

2
Français
(Canada)
AVERTISSEMENT (suite)
4. Pour éviter d’endommager le
cordon ou la prise électrique,
tirez sur la prise plutôt que sur le
cordon lorsque vous débranchez
le chargeur.
5. Pour réduire le risque d’incendie, de décharge
électrique ou de blessures corporelles, n’utilisez
pas le chargeur s’il est cassé ou endommagé
d’une quelconque façon. Apportez le chargeur
chez un réparateur Motorola Solutions agréé.
6. Ne démontez pas le chargeur; il n’est pas
réparable et les pièces de rechange ne sont
pas disponibles. Le démontage du chargeur
peut provoquer un incendie ou une décharge
électrique.
AVERTISSEMENT
68012003023.book Page 2 Monday, December 10, 2018 3:11 PM

3
Français
(Canada)
DIRECTIVES DE SÉCURITÉ
OPÉRATIONNELLE
• Cet appareil n’est pas conçu pour être utilisé à
l’extérieur. Il ne doit être utilisé que dans des
situations/conditions sèches.
• Ne branchez l’appareil qu’à une alimentation
de tension adéquate protégée par fusible et
correctement câblée (tel qu’indiqué sur le produit).
• Lorsque l’appareil n’est pas utilisé, débranchez
le cordon d’alimentation de la prise secteur.
• La prise électrique à laquelle cet appareil est
raccordé doit être située à proximité et
facilement accessible.
• Sur les appareils utilisant des fusibles, les
fusibles de rechange doivent être conformes
au type et aux caractéristiques nominales
spécifiés dans les instructions de l’appareil.
• Quand l’appareil est utilisé en tant que chargeur
de bureau, la température ambiante maximale
autour de l’équipement d’alimentation ne doit
pas dépasser 40 °C (104 °F).
• La puissance de sortie de l’unité d’alimentation
ne doit pas dépasser les caractéristiques
nominales indiquées sur l’étiquette du produit
qui se trouve sur à la base du chargeur.
68012003023.book Page 3 Monday, December 10, 2018 3:11 PM

4
Français
(Canada)
• Le cordon d’alimentation doit être placé à un
endroit où il ne peut être ni piétiné, ni exposé
à l’eau, aux dommages ou aux contraintes.
• Pour éviter d’endommager le cordon ou
l’adaptateur du chargeur automobile, tirez
sur l’adaptateur du chargeur plutôt que sur le
cordon lorsque vous débranchez le chargeur.
• N’utilisez pas un chargeur ou un adaptateur
de chargeur automobile dont le cordon est
endommagé. Remplacez-le immédiatement.
Véhicules équipés de coussins gonflables
• Ne placez pas et n’installez pas
l’appareil au-dessus d’un coussin
gonflable ou dans sa trajectoire de
déploiement. Un coussin gonflable
de sécurité se déploie avec
beaucoup de force. Si l’appareil
est installé dans la trajectoire
de déploiement d’un coussin
gonflable pendant que celui-ci
se déploie, l’appareil risque d’être
projeté avec une grande force et
blesser gravement les occupants
du véhicule.
• Si l’appareil de communication est
incorrectement installé, il pourrait entraîner des
blessures graves lorsque le coussin se déploie.
AVERTISSEMENT
68012003023.book Page 4 Monday, December 10, 2018 3:11 PM

5
Français
(Canada)
• L’installation de l’appareil de communication
dans le véhicule doit être réalisée par un
installateur/technicien professionnel qualifié en
suivant les exigences d’installation. La trajectoire
de déploiement, la forme et la taille du coussin
gonflable peuvent varier selon la marque du
véhicule, son modèle et la configuration des
sièges avant (p. ex. banquettes ou sièges baquets).
• Contactez éventuellement le siège social du
fabricant du véhicule pour obtenir des détails
sur les coussins gonflables spécifiques à la
marque, au modèle et à la configuration du
compartiment avant du véhicule concerné par
l’installation de l’appareil de communication.
• Le support risque d'être instable si il est monté
sur une surface de montage creuse ou
instable, et l’appareil risque de se détacher
accidentellement en cas d’impact. Le support
ne doit être monté qu’à un emplacement
permettant d’utiliser les vis autotaraudeuses
pour l’ancrer solidement dans une surface
métallique.
• Les vis de montage peuvent endommager les
câbles et les fils qui passent sous certaines
surfaces de montage dans le véhicule.
Contactez le fabricant du véhicule pour
connaître les emplacements détaillés des
câbles et des fils dans le véhicule, et évitez
d’installer la radio au-dessus de ces
emplacements.
68012003023.book Page 5 Monday, December 10, 2018 3:11 PM

6
Français
(Canada)
BATTERIES AGRÉÉES MOTOROLA
SOLUTIONS
Les batteries répertoriées dans le Tableau 1 sont
approuvées pour une utilisation avec le chargeur
de voyage RLN6434..
Tableau 1. Batteries approuvées
par Motorola Solutions
Numéro
de
trousse Description
NNTN7033 IMPRES Li-Ion FM (HazLoc) IP67 4100 mAh
NNTN7034 IMPRES Li-Ion IP67 4200 mAh
NNTN7035 IMPRES NiMH FM (HazLoc) robuste 2000 mAh
NNTN7036 IMPRES NiMH FM (HazLoc) IP67 2000 mAh
NNTN7037 IMPRES NiMH IP67 2100 mAh
NNTN7038 IMPRES Li-Ion IP67 2900 mAh
NNTN7573 IMPRES NiMH robuste 2100 mAh
NNTN8092 IMPRES Li-Ion FM (HazLoc) robuste 2300 mAh
NNTN8182 IMPRES Li-Ion robuste 2900 mAh
NNTN8921 IMPRES 2 au lithium-ion robuste TIA4950
(pour emplacements dangereux) IP67 3700 mAh
NNTN8930 IMPRES 2 au lithium-ion robuste TIA4950
(pour emplacements dangereux) IP67 2700 mAh
PMNN4403 IMPRES au lithium-ion IP67 2150 mAh
PMNN4485 IMPRES 2 au lithium-ion robuste IP67 2500 mAh
PMNN4486 IMPRES 2 au lithium-ion robuste IP67 3400 mAh
PMNN4487 IMPRES 2 au lithium-ion robuste IP67 4400 mAh
PMNN4494 IMPRES 2 au lithium-ion robuste IP67 5000 mAh
68012003023.book Page 6 Monday, December 10, 2018 3:11 PM
